DRC 1 - Acondicionador de aire Dantherm - Manual de uso y guía de instrucciones gratis

Tipo de producto	Control remoto inalámbrico para deshumidificador Dantherm (gama CDP/CDP-T/CDF 40-50-70)
Marca	Dantherm
Modelo	DRC 1
Pantalla	Pantalla LCD con escalas de humedad (0–99 % HR) y temperatura (0–40 °C)
Alimentación	2 pilas AAA (no incluidas), o USB para actualización de software
Alcance inalámbrico	Hasta 50 metros (según condiciones)
Funciones principales	Control de deshumidificación, calefacción, ventilador de extracción; visualización de alarmas; bloqueo remoto
Ajustes de usuario	Punto de consigna de humedad y temperatura
Ajustes de instalador	Punto de consigna del ventilador de extracción, intervalo de mantenimiento (1–99 semanas)
Alarmas	Mal funcionamiento del sensor, baja/alta presión, mantenimiento, condiciones ambientales fuera de límites
Emparejamiento	Inalámbrico con la unidad de deshumidificación (procedimiento descrito en el manual)
Bloqueo	Interruptor en el compartimento de pilas para desactivar los botones
Navegación	Botones Arriba/Abajo, Izquierda/Derecha, Entrar
Mantenimiento	Reemplazo de pilas; reinicio posible presionando prolongadamente (10 s) el botón izquierdo
Dimensiones (aproximadas)	Aproximadamente 12 x 8 x 2 cm (sin soporte)
Peso (aprox.)	Aproximadamente 150 g (con pilas)
Temperatura de funcionamiento	0–40 °C
Humedad de funcionamiento	0–99 % HR
Compatibilidad	Deshumidificadores Dantherm CDP, CDP-T, CDF 40, 50, 70
Actualización de software	A través de cable USB (tipo micro-USB)
Garantía	Consultar el manual o al vendedor

Preguntas frecuentes - DRC 1 Dantherm

¿Cómo emparejar el control remoto DRC1 con el deshumidificador?

Inserte las pilas en el DRC1. La pantalla parpadea. Mientras el DRC1 busca la unidad (2 minutos), presione simultáneamente durante 5 segundos los botones ARRIBA y ABAJO del deshumidificador. Si el emparejamiento tiene éxito, el ícono de recepción se enciende y la unidad muestra 'Conn' durante 3 segundos.

¿Qué hacer si el emparejamiento falla?

Si se muestra 'At' y el ícono de recepción parpadea, reinicie el DRC1 presionando el botón izquierdo durante 10 segundos. Apague y vuelva a encender el deshumidificador después de 5 segundos, luego repita el procedimiento de emparejamiento.

¿Cómo modificar el punto de consigna de humedad?

Presione el botón ENTRAR durante 3 segundos para acceder al menú de usuario. El ícono de deshumidificación parpadea. Use los botones ARRIBA/ABAJO para ajustar el valor (en incrementos de 1% HR). Presione ENTRAR para confirmar.

¿Cómo ajustar la temperatura de calefacción?

En el menú de usuario (presión prolongada de ENTRAR), después de ajustar la humedad, el ícono de calefacción parpadea. Use ARRIBA/ABAJO para elegir entre 5 °C y 34 °C (en pasos de 1 °C). Confirme con ENTRAR.

¿Qué significa el ícono de advertencia (signo de exclamación)?

El ícono de advertencia indica una alarma activa. Use los botones ARRIBA/ABAJO para mostrar el código de error. Las alarmas posibles son: HP (alta presión), LP (baja presión), SEnS (fallo del sensor), Abt/Abrh (condiciones ambientales fuera de límites). Consulte el manual para las acciones recomendadas.

¿Cómo bloquear los botones del control remoto?

Abra el compartimento de las pilas y coloque el interruptor interno en posición 'bloqueado'. Los botones se desactivarán, pero la pantalla seguirá mostrando las últimas mediciones. Para desbloquear, vuelva a colocar el interruptor en la posición desbloqueada.

¿Cómo restablecer la alarma de mantenimiento?

Presione el botón DERECHA durante 5 segundos para ingresar al menú de instalador. Navegue hasta el ícono de mantenimiento (llave inglesa). Use IZQUIERDA/DERECHA para ajustar el intervalo a 0 (desactivar) o un nuevo valor (1-99 semanas). Confirme con ENTRAR.

¿Cuál es el alcance máximo del DRC1?

El alcance puede alcanzar 50 metros en condiciones óptimas. Los obstáculos (paredes, estructuras metálicas) pueden reducir el alcance.

¿Cuántos controles remotos se pueden conectar a un deshumidificador?

Varios paneles DRC1 se pueden emparejar con la misma unidad de deshumidificación. Cada control remoto funciona de forma independiente.

¿Cómo actualizar el software del DRC1?

Conecte el cable USB (micro-USB) del DRC1 a un ordenador. Descargue el último firmware en el sitio web de Dantherm y siga las instrucciones de actualización. El cable USB también puede servir como alimentación externa.

MANUAL DE USUARIO DRC 1 Dantherm

Controlador remoto inalámbrico DRC1 (es)

Tabla de contenido

información general 41

Emparejamiento 42

Información general 43

Menú de usuario - Puntos de ajuste 44

Menú del instalador....45

Alarmas 46

información general

Advertencia

Es responsabilidad del operario leer y comprender este manual de uso y mantenimiento y cualquier otra información proporcionada, y hacer uso de los procedimientos operativos correctos.

Lea todo el manual antes de utilizar el panel de control. Es importante conocer los procedimientos operativos correctos de la unidad y todas las precauciones de seguridad, para evitar lesiones personales o daños materiales.

Descripción del producto

El DRC1 es un panel de control remoto inalámbrico para su uso con la gama de deshumidificadores CDP/CDP-T/CDF 40-50-70 de Dantherm.

En este manual, aprenderá a utilizar el panel de control remoto DRC1 para controlar su deshumidificador.

El alcance del DRC1 es de hasta 50 metros en función de las condiciones.

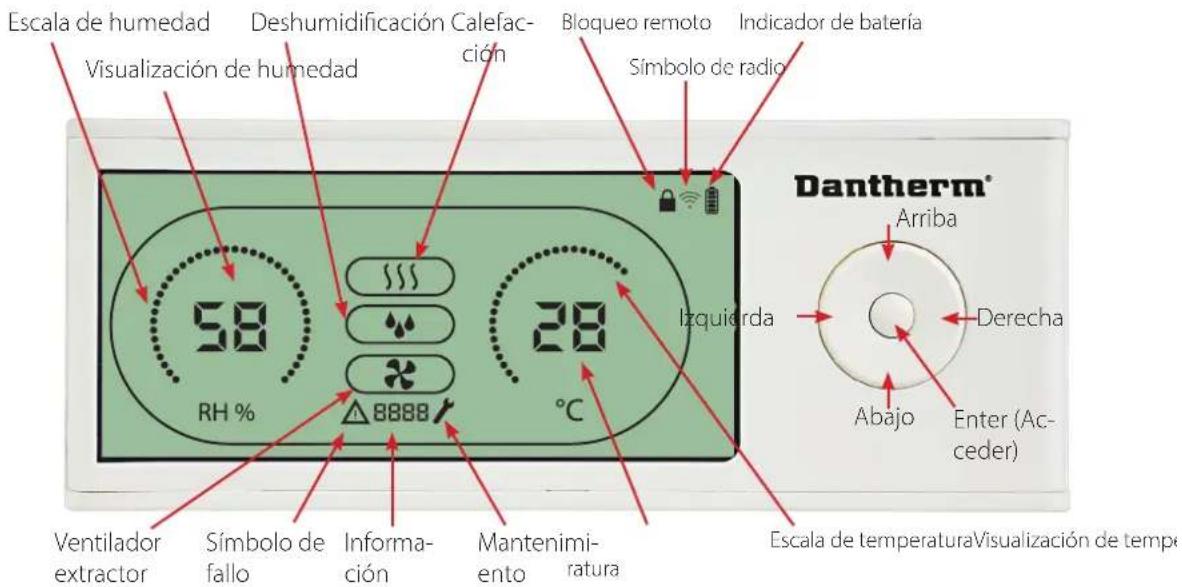

Disposición del panel remoto

Escala de humedad Visualización de humedad Deshumidificación Calefac- ción Bloqueo remoto Símbolo de radio Indicador de batería Dantherm® Arriba Derecha Abajo Enter (Ac- ceder) Escala de temperatura Visualización de tempa RH % 8888 28 °C Ventilador extractor Símbolo de fallo Informa- ción Mantenimi- ratura °C

Escala de humedad y temperatura.

Escala de temperatura de 0° a 40 °C.

Escala de humedad e 0 a 99 % HR

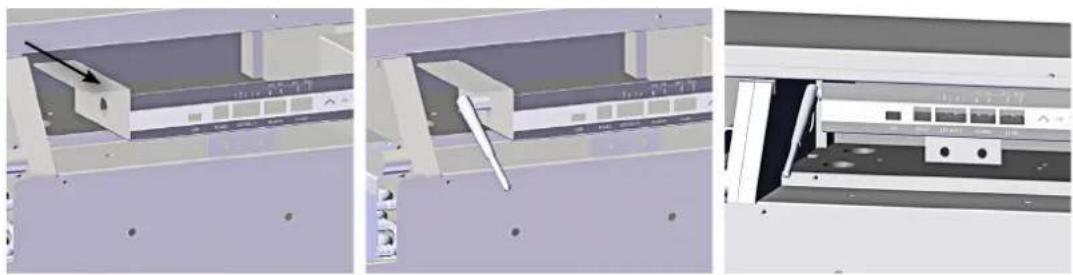

Antenas

Cable USB El cable USB se utiliza para actualizar el software.

También se puede utilizar como fuente de alimentación externa.

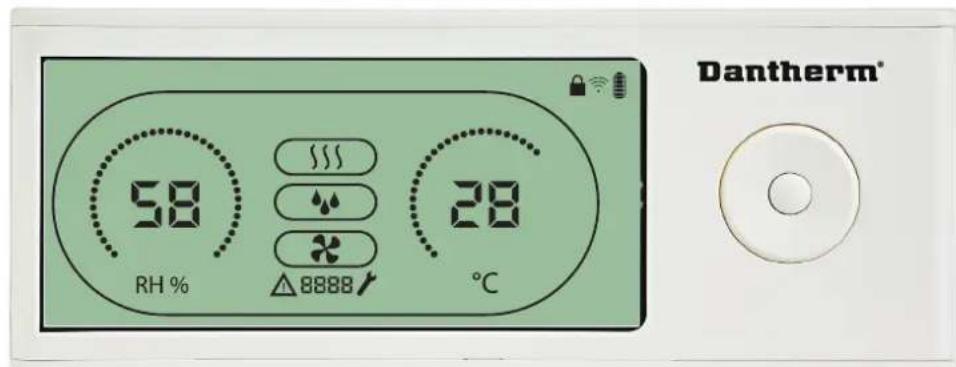

Emparejamiento

Modo de emparejamiento Antes de su uso, el DRC1 se debe emparejar con la unidad CDF.

En este apartado se describe cómo emparejar el DRC1 con el deshumidificador.

Emparejamiento

Dantherm® 58 HH % 28 °C 333 3 28 8888

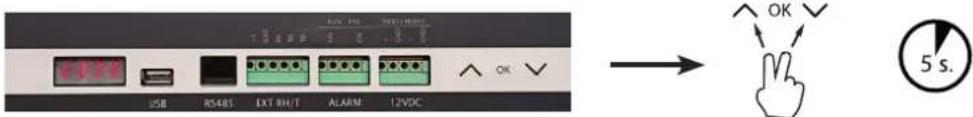

Procedimiento

1. Introduzca las baterías > La pantalla parpadea (si no parpadea, pulse el botón Izquierda durante 10 segundos y espere a que la pantalla empiece a parpadear).

El DRC1 buscará el deshumidificador durante dos minutos, tiempo durante el cual se puede realizar el emparejamiento de dos formas:

2.a. Pulse los botones arriba y abajo al mismo tiempo en el CDP durante cinco segundos.
2.b. Apague el deshumidificador, espere cinco segundos y vuelva a encenderlo-

Nota: esta operación se debe realizar mientras el DRC1 esté buscando el deshumidificador.

USB RS485 LXT 6HUT ALARM 12VDC → OK 5 s.

1. El deshumidificador enviará un número de serie al DRC1.
   Una vez realizado el emparejamiento, aparecerá el icono de radio.
2. El deshumidificador confirmará la conexión mostrando el código «Conex.» durante tres segundos.

Es posible conectar más de un panel de control remoto al deshumidificador.

Navegación
    note right of B "Punto final"
    note right of E "Punto final"

ENTER, mantenga pulsado este botón durante tres segundos para acceder a la configuración del menú de usuario.

ARRIBA y ABAJO, botones para navegar entre iconos.

IZQUIERDA y DERECHA, botones que permiten cambiar el valor de los puntos de ajuste, una pulsación = una unidad.

ENTER, confirma el nuevo valor de punto de ajuste y cambia automáticamente al siguiente icono o sale del menú.

Mantenga pulsado el botón DERECHA durante cinco segundos para acceder a la configuración del menú del instalador (salga primero del menú de configuración).

Si no se pulsa ningún botón durante 10 segundos, el DRC1 sale del menú y regresa a la pantalla de lecturas.

Fallo en el emparejamiento

Si se produce un fallo en el emparejamiento △ y Conn se muestra en la pantalla, y el símbolo de radio parpadea

Reinicie el DRC1 y repita el proceso de emparejamiento.

Mantenga pulsado este botón durante 10 segundos para reiniciar el número de serie almacenado en el DRC1.

Lecturas estándar

Lecturas estándar con conexión:

-En espera, escala de HR y °C
-Compresor activo, símbolo de deshumidificación visible

Información general

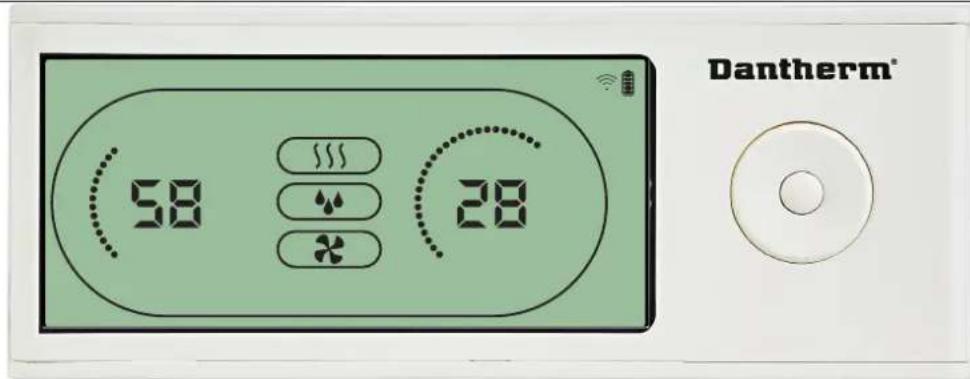

Funcionamiento

Mantenga pulsado este botón durante 10 segundos para reiniciar el número de serie almacenado en el DRC1.

Mantenga pulsado este botón durante tres segundos para acceder a la configuración del menú de usuario. Mantenga pulsado el botón durante cinco segundos para acceder al menú del instalador.

Dantherm® 58 28

Cuando la unidad esté en funcionamiento, el símbolo de deshumidificación (♠♠) se mostrará en la pantalla del DRC1.

Cuando la calefacción esté activada, el icono de calefacción (\\\$) se mostrará en la pantalla del DRC1.

Cuando el ventilador extractor esté activado, el icono del ventilador extractor (✗) se mostrará en la pantalla del DRC1.

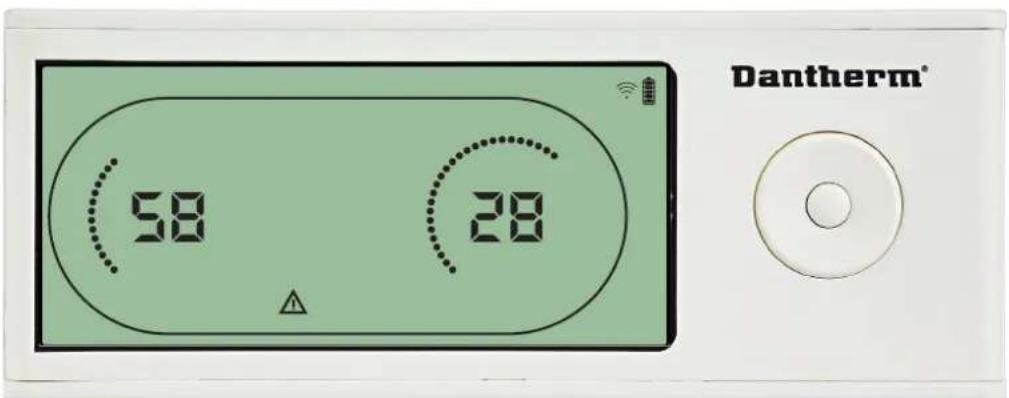

Condición de fallo

Dantherm® 58 28

Si la unidad entra en el modo de fallo, el símbolo de advertencia (▲) se mostrará en la pantalla del DRC1.

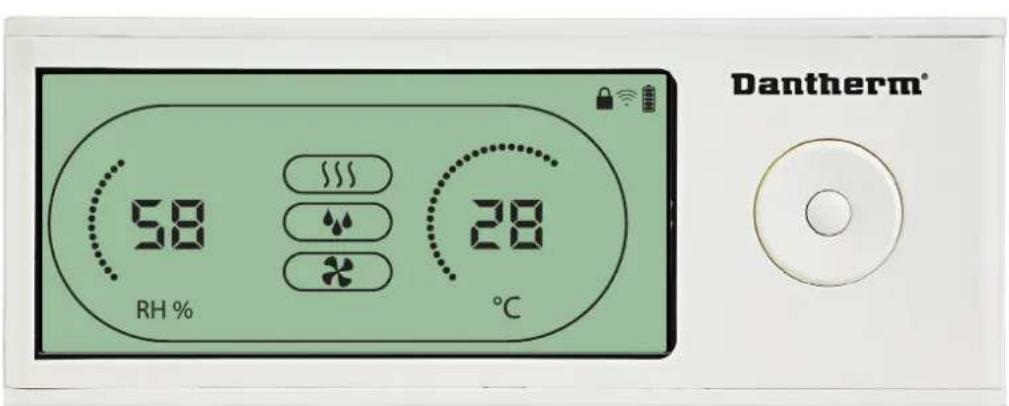

Control remoto bloqueado

Dantherm® 58 38 RH % °C

El DRC1 cuenta con un interruptor en el compartimento de la batería.

Cuando este interruptor está en la posición de «bloqueo», los botones del DRC1 dejan de estar activos.

La pantalla se seguirá actualizando con información, pero la unidad no permitirá la introducción de información por parte del usuario.

Menú de usuario - Puntos de ajuste

Punto de ajuste de deshumidificación

Pulse el botón durante tres segundos para acceder a la configuración del menú de usuario.

Pulse para confirmar. Disminución de una unidad

Aumento de una unidad

El valor de humedad y el icono de deshumidificación parpadearán.

La pantalla muestra el punto de ajuste de humedad deseado.

Durante el parpadeo, el valor se puede aumentar o reducir pulsando los botones Arriba/Aumentar o

Abajo/Reducir en el DRC1.

Pulse Enter para configurar el punto de ajuste de humedad e ir a la siguiente página del menú.

Punto de ajuste de temperatura

Pulse el botón durante tres segundos para acceder a la configuración del menú de usuario.

Disminución de una unidad

Aumento de una unidad

El valor de temperatura y el icono de calefacción parpadearán.

El valor visualizado muestra el punto de ajuste de temperatura deseado. Durante el parpadeo, el valor se puede aumentar o reducir pulsando los botones Arriba/Aumentar o Abajo/Reducir en el DRC1.

Máximo: 32 °C, mínimo: 5 °C. Pulse Enter para configurar un nuevo punto de ajuste e ir a la siguiente página del menú.

Menú del instalador

Mantenga pulsado el botón durante cinco segundos para acceder al menú del instalador.

Punto de ajuste del ventilador.

Disminución de una unidad

Aumento de una unidad

Cuando el icono del ventilador extractor parpadea a 0,5 Hz y el valor del punto de ajuste del ventilador extractor se muestra en la línea de información.

Botón izquierda o derecha para reducir o aumentar el valor. Botón Enter para confirmar el punto de ajuste y pasar al siguiente icono.

Si no confirma el cambio, el nuevo punto de ajuste no se guardará.

Intervalo de mantenimiento

Disminución de una unidad

Aumento de una unidad

Durante el parpadeo, se puede aumentar el intervalo de servicio pulsando el botón DERE-CHA, o se puede reducir pulsando el botón IZQUIERDA.

Máximo: 99 semanas. Mínimo: 1 semana.

Alarmas

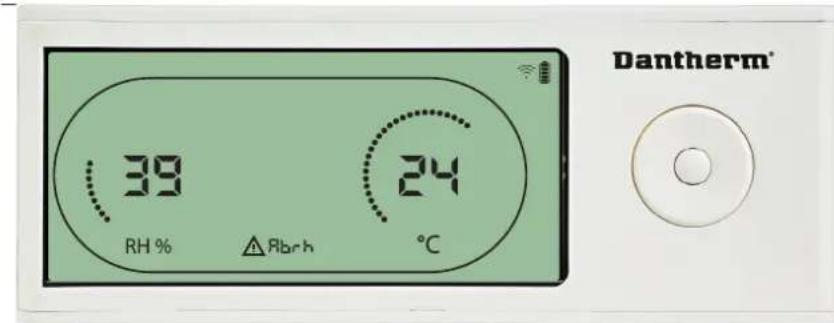

Condición ambiental Modo en espera 2

Pulse este botón durante tres segundos para acceder a la configuración del menú de usuario.

Pulse este botón durante cinco segundos para acceder a la configuración del menú del instalador.

Dantherm® 39 RH % 24 Rbrh °C

El DRC1 entra en el modo en espera 2 cuando las condiciones ambientales están fuera del intervalo operativo. En la pantalla se muestran las lecturas de temperatura y HR cuando la unidad está en el modo en espera 1. Este estado solo se corregirá cuando la temperatura ambiente (abt) o la humedad ambiental (abrh) estén dentro del intervalo, y no se puede omitir. Puede acceder a la configuración del menú para modificar los valores de los puntos de ajuste (solo en este caso). En la configuración del menú, el icono de alarma se apagará y el valor del punto de ajuste se mostrará en lugar del código «Abt/Abrh» en la línea de información.

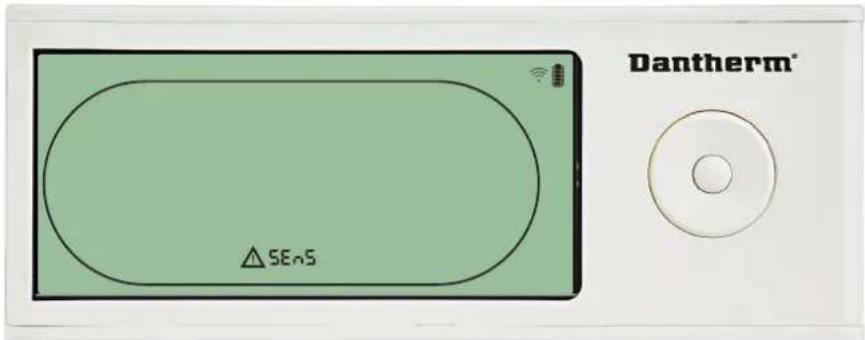

Fallo de sensor

Pulse este botón para ver qué sensor está defectuoso.

Pulse este botón para ver qué sensor está defectuoso.

Dantherm® SEoS

El deshumidificador se detiene porque se ha detectado un fallo de sensor. El fallo de sensor no se puede omitir desde el DRC1. Utilice los botones ARRIBA o ABAJO para ver qué sensor o sensores están defectuosos. Si todos los sensores están defectuosos, se mostrarán estos códigos en la siguiente secuencia: «COnd» ▲▼«EVAP» ▲▼ «RH/T» No es posible acceder a la configuración del menú para modificar los valores de los puntos de ajuste.

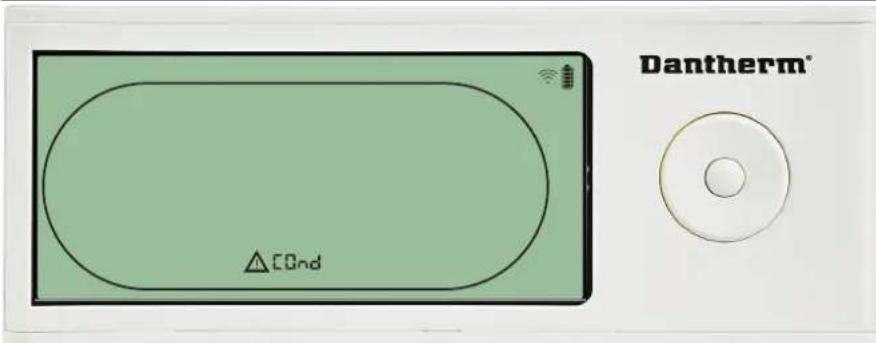

Fallo del sensor del condensador

Dantherm® CDGnd

Si el sensor del condensador está defectuoso, el código «COnd» se mostrará al pulsar los botones ARRIBA o ABAJO cuando en la pantalla se muestra en código de fallo de sensor «SEnS». Si no se pulsa ningún botón antes de que transcurran 10 segundos, la pantalla volverá a mostrar «SEnS». No es posible acceder a la configuración del menú para modificar el punto de ajuste.

Alarmas (continuación)

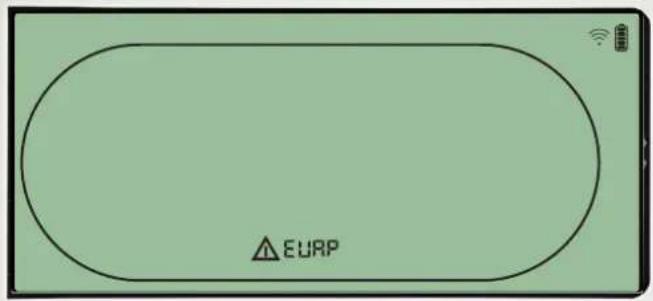

Fallo del sensor del evaporador

Pulse este botón para ver qué sensor está defectuoso.

Pulse este botón para ver qué sensor está defectuoso.

EURP

Dantherm®

Si el sensor del evaporador está defectuoso, el código «EVAP» se mostrará al pulsar los botones ARRIBA o ABAJO cuando en la pantalla se muestra el código de fallo de sensor «SEnS».

Si el sensor del evaporador está correcto, no se mostrará ningún código «EVAP».

Si no se pulsa ningún botón antes de que transcurran 10 segundos, la pantalla volverá a mostrar el fallo «SEnS».

No es posible acceder a la configuración del menú para modificar el punto de ajuste.

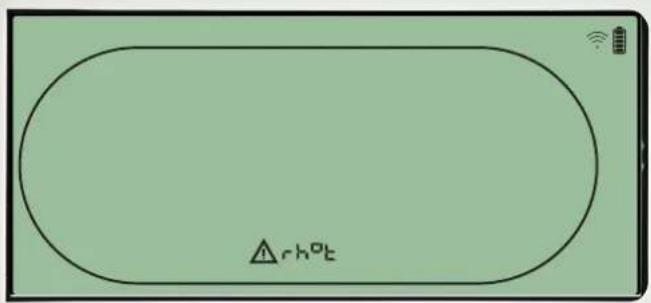

Fallo del sensor de HR/T

Pulse este botón para ver qué sensor está defectuoso.

Pulse este botón para ver qué sensor está defectuoso.

rhot

Dantherm®

Si el sensor de HR/T está defectuoso, el código «rh°t» se mostrará al pulsar los botones AR-RIBA o ABAJO cuando en la pantalla se muestra en código de fallo de sensor «SEnS».

Si el sensor de HR/T está correcto, no se mostrará ningún código «rh°t».

Si no se pulsa ningún botón antes de que transcurran 10 segundos, la pantalla volverá a mostrar el fallo «SEnS».

No es posible acceder a la configuración del menú para modificar el punto de ajuste.

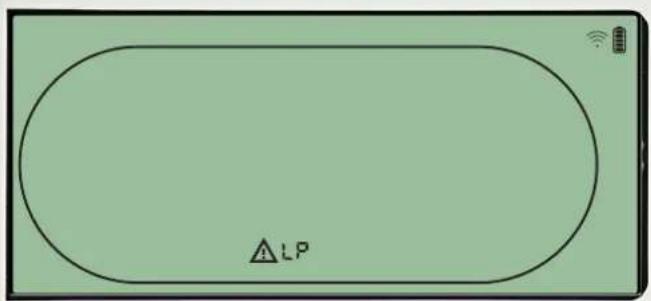

Fallo de baja presión

LP

Dantherm®

El deshumidificador se detuvo porque se detectó un estado de baja presión.

El fallo no se puede omitir desde el DRC1.

No es posible acceder a la configuración del menú para modificar el punto de ajuste.

Alarmas (continuación)

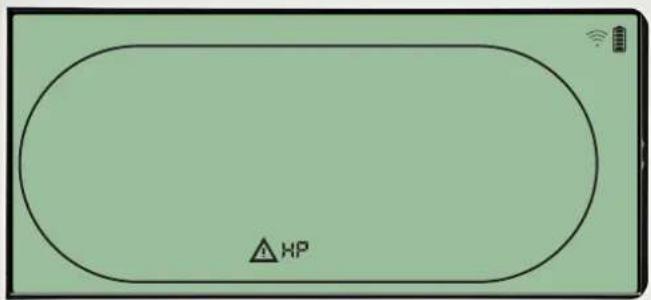

Fallo de alta presión

HP

Dantherm®

El deshumidificador se detuvo porque se detectó un estado de alta presión.

El fallo no se puede omitir desde el panel remoto.

No se puede acceder a la configuración del menú para modificar los valores de los puntos de ajuste.

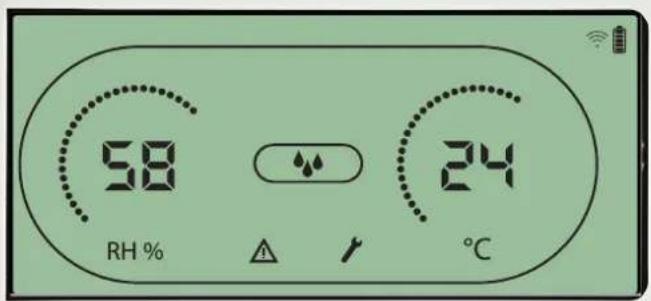

Alarma de mantenimiento

Pulse este botón

durante cinco

segundos para

acceder a la confi-

guración del menú

del instalador.

58 RH % 24 ℃

Dantherm®

El icono de Mantenimiento se mostrará cuando sea el momento de realizar el mantenimiento del deshumidificador.

La alarma de mantenimiento no afecta al funcionamiento del deshumidificador.

Para omitir/reiniciar la alarma de mantenimiento:

• Pulse el botón Derecha durante cinco segundos para acceder al menú del instalador.
• Pulse ABAJO/ARRIBA para navegar hasta el icono de mantenimiento.
• Pulse DERECHA/IZQUIERDA para cambiar el punto de ajuste de 0 al intervalo de mantenimiento deseado.
• Confirme el intervalo de mantenimiento pulsando Enter.

Prioridad de alarmas

HP (alta presión) LP (baja presión) SEnS Prioridad alta Prioridad baja

Abt

Abrh

Cuando haya más de una alarma activa, la lista anterior muestra la prioridad de las alarmas.

Controlador remoto sem fios DRC1 (pt)

Índice

Visão global 50

Emparelhamento 51

Escala de temperatura de 0 °C a 40 °C.

Escala de humidade de 0 a 99% de HR

Antenas

Modo de emparelhamento

1. O desumidificador envia um número de série para o DRC1.

Prima continuamente durante 10 segundos para repor o número de série armazenado no DRC1.

Prima continuamente durante 10 segundos para repor o número de série armazenado no DRC1.

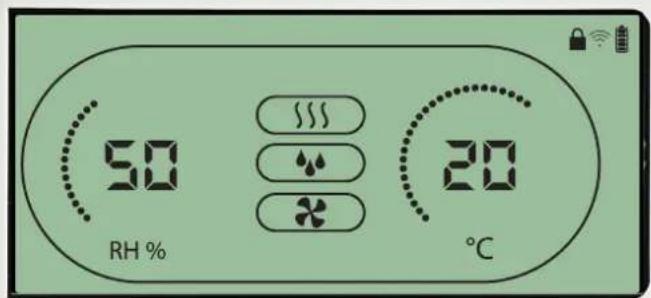

Controlo remoto bloqueado
