DRC 1 - Condizionatore Dantherm - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecomando wireless per deumidificatore Dantherm (gamma CDP/CDP-T/CDF 40-50-70)
Marca	Dantherm
Modello	DRC 1
Display	Schermo LCD con scale di umidità (0–99% UR) e temperatura (0–40 °C)
Alimentazione	2 batterie AAA (non incluse) o USB per aggiornamento software
Portata wireless	Fino a 50 metri (in base alle condizioni)
Funzioni principali	Controllo deumidificazione, riscaldamento, ventilatore di estrazione; visualizzazione allarmi; blocco remoto
Impostazioni utente	Setpoint di umidità e temperatura
Impostazioni installatore	Setpoint ventilatore di estrazione, intervallo manutenzione (1–99 settimane)
Allarmi	Malfunzionamento sensore, bassa/alta pressione, manutenzione, condizioni ambientali fuori limite
Accoppiamento	Wireless con l'unità di deumidificazione (procedura descritta nel manuale)
Blocco	Interruttore nel vano batterie per disattivare i pulsanti
Navigazione	Pulsanti Su/Giù, Sinistra/Destra, Invio
Manutenzione	Sostituzione batterie; ripristino possibile con pressione prolungata (10 s) sul pulsante sinistro
Dimensioni (approssimative)	Circa 12 x 8 x 2 cm (senza supporto)
Peso (circa)	Circa 150 g (con batterie)
Temperatura di funzionamento	0–40 °C
Umidità di funzionamento	0–99% UR
Compatibilità	Deumidificatori Dantherm CDP, CDP-T, CDF 40, 50, 70
Aggiornamento software	Tramite cavo USB (tipo micro-USB)
Garanzia	Consultare il manuale o il rivenditore

Domande frequenti - DRC 1 Dantherm

Come accoppiare il telecomando DRC1 con il deumidificatore?

Inserire le batterie nel DRC1. Lo schermo lampeggia. Mentre il DRC1 cerca l'unità (2 minuti), premere contemporaneamente per 5 secondi i pulsanti SU e GIÙ del deumidificatore. Se l'accoppiamento riesce, l'icona di ricezione si accende e l'unità visualizza 'Conn' per 3 secondi.

Cosa fare se l'accoppiamento fallisce?

Se viene visualizzato 'At' e l'icona di ricezione lampeggia, ripristinare il DRC1 premendo il pulsante sinistro per 10 secondi. Spegnere e riaccendere il deumidificatore dopo 5 secondi, quindi ripetere la procedura di accoppiamento.

Come modificare il setpoint di umidità?

Premere il pulsante INVIO per 3 secondi per accedere al menu utente. L'icona di deumidificazione lampeggia. Utilizzare i pulsanti SU/GIÙ per regolare il valore (a passi di 1% UR). Premere INVIO per confermare.

Come regolare la temperatura di riscaldamento?

Nel menu utente (pressione lunga su INVIO), dopo aver regolato l'umidità, l'icona di riscaldamento lampeggia. Utilizzare SU/GIÙ per scegliere tra 5 °C e 34 °C (a passi di 1 °C). Confermare con INVIO.

Cosa significa l'icona di avviso (punto esclamativo)?

L'icona di avviso indica un allarme attivo. Utilizzare i pulsanti SU/GIÙ per visualizzare il codice errore. Gli allarmi possibili sono: HP (alta pressione), LP (bassa pressione), SEnS (guasto sensore), Abt/Abrh (condizioni ambientali fuori limite). Consultare il manuale per le azioni consigliate.

Come bloccare i pulsanti del telecomando?

Aprire il vano batterie e posizionare l'interruttore interno in posizione 'bloccato'. I pulsanti verranno disattivati, ma il display continuerà a mostrare le ultime misurazioni. Per sbloccare, riportare l'interruttore in posizione sbloccata.

Come resettare l'allarme di manutenzione?

Premere il pulsante DESTRA per 5 secondi per entrare nel menu installatore. Navigare fino all'icona di manutenzione (chiave inglese). Utilizzare SINISTRA/DESTRA per impostare l'intervallo a 0 (disattiva) o un nuovo valore (1-99 settimane). Confermare con INVIO.

Qual è la portata massima del DRC1?

La portata può raggiungere 50 metri in condizioni ottimali. Gli ostacoli (murature, strutture metalliche) possono ridurre la portata.

Quanti telecomandi possono essere collegati a un deumidificatore?

Più pannelli DRC1 possono essere accoppiati alla stessa unità di deumidificazione. Ogni telecomando funziona indipendentemente.

Come aggiornare il software del DRC1?

Collegare il cavo USB (micro-USB) del DRC1 a un computer. Scaricare l'ultimo firmware dal sito Dantherm e seguire le istruzioni di aggiornamento. Il cavo USB può anche servire come alimentazione esterna.

MANUALE UTENTE DRC 1 Dantherm

Comando a distanza senza fili DRC1 (it)

Sommario

Descrizione....32

Accoppiamento....33

Informazioni generali 34

Menu utente Set point 35

Menu installatore 36

Allarmi 37

Descrizione

Avvertenza

È responsabilità dell'operatore leggere attentamente il presente manuale di servizio e le altre istruzioni fornite nonché utilizzare la corretta procedura di funzionamento.

Leggere l'intero manuale prima di utilizzare il pannello di controllo. È importante conoscere le corrette procedure di funzionamento dell'unità e tutte le precauzioni di sicurezza per evitare possibili danni materiali e/o lesioni personali.

Descrizione prodotto

DRC1 è un pannello di controllo a distanza senza fili da utilizzare con la gamma di deumidificatori Dantherm CDP/CDP-T/CDF 40-50-70.

Con questo manuale si può imparare come usare il pannello di controllo a distanza DRC1 per regolare il deumidificatore.

Il campo di DRC1 arriva fino a 50 metri a seconda delle condizioni.

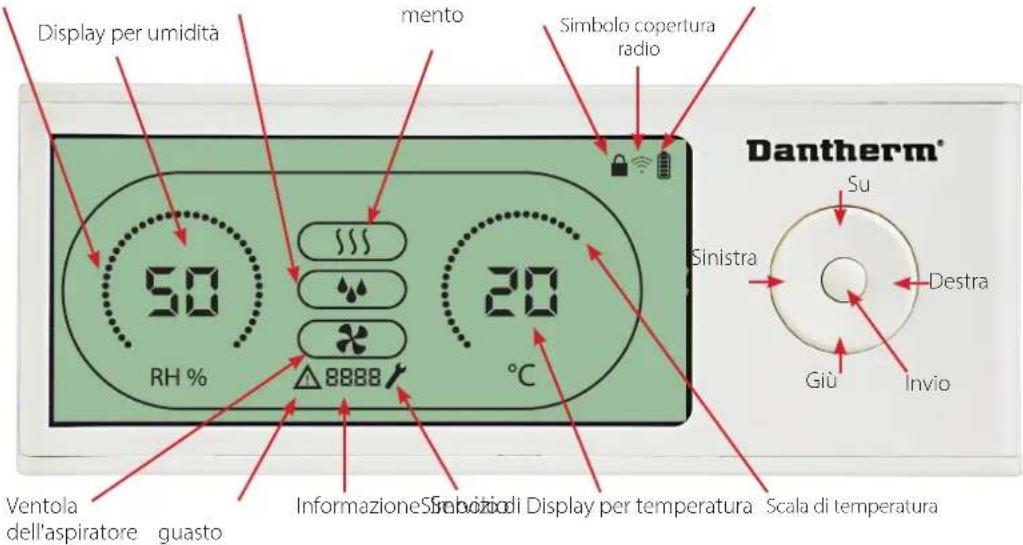

Layout del pannello a distanza

Scala di umidità

Deumidificazione

Riscalda-

Blocco a distanza

Indicatore di carica della batteria

Display per umidità mento Simbolo copertura radio Dantherm® 50 RH % 20 °C 8888 Srinistra Su Destra Giù Invio Ventola dell'aspiratore guasto Informazione Srinbolo di Display per temperatura Scala di temperatura

Scala di umidità e di temperatura.

Scala di temperatura da 0 °C a 40 °C.

Scala di umidità da 0 a 99% RH

Antenne

Cavo USB Il cavo USB è destinato all'aggiornamento del software.

Può essere usato anche come alimentazione esterna.

Accoppiamento

Modalità di accoppiamento

Per poter utilizzare DRC1 bisogna prima accoppiarlo con l'unità CDP. Questa sezione descrive come accoppiare DRC1 con il deumidificatore.

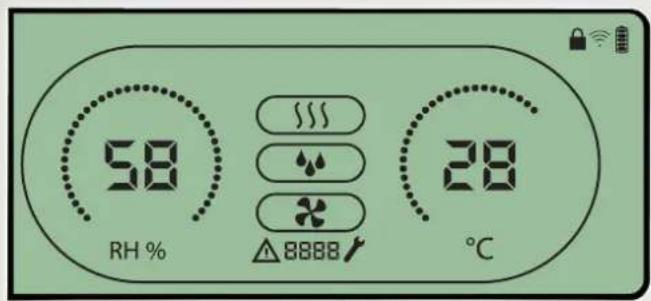

Accoppiamento

58 RH % 38 °C 8888

Dantherm®

Procedura

1. Inserire le batterie > il display lampeggia (nel caso in cui non lampeggiasse, tenere premuto per 10 secondi il pulsante a sinistra e attendere finché il display non inizia a lampeggiare).

Il DRC1 ricerca il deumidificatore per 2 minuti durante i quali l'abbinamento può essere eseguito in due modi:

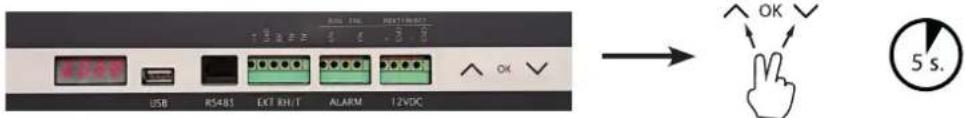

Premere contemporaneamente per 5 secondi i pulsanti su e giù sul CDP.

Nota: eseguire questa operazione mentre DRC1 sta cercando il deumidificatore.

USB RS481 EXT RHT ALARM 12VDC OK → OK 5 s.

Se questa procedura non funziona:

Spegnere il deumidificatore, attendere 5 secondi e quindi riaccenderlo.

1. Il deumidificatore invierà un numero seriale a DRC1.

Una volta che l'accoppiamento è riuscito, appare l'icona di copertura radio. 3. Il deumidificatore confermerà la connessione visualizzando il codice "Conn" [Conn] per 3 secondi

Al deumidificatore può essere collegato più di un pannello di controllo a distanza.

Navigazione

Punto finale

Punto finale

INVIO tenere premuto per 3 secondi per accedere alla configurazione del menu utente i pulsanti SU e GIÙ per navigare tra le icone.

I pulsanti SINISTRA e DESTRA consentono di modificare i valori di set point; 1 pressione = 1 unità INVIO conferma il nuovo valore di set point e passa automaticamente all'icona successiva/o esce dal menu

Tenere premuto DESTRA per 5 secondi per accedere alla configurazione del menu installatore (uscire prima dal menu di configurazione).

Se non viene premuto alcun pulsante per 10 secondi, DRC1 esce dal menu e ritorna alla schermata di lettura

Accoppiamento non riuscito

Tenere premuto per 10 secondi per ripristinare il numero seriale memorizzato in DRC1.

Se l'accoppiamento non riesce e conn appaiono sul display e il simbolo di copertura radio lampeggia

Eseguire il reset di DRC1 e ripetere il processo di accoppiamento.

Letture standard

Letture standard quando connesso:

-Standby, scala RH e °C

-Compressore attivo, simbolo di deumidificazione acceso

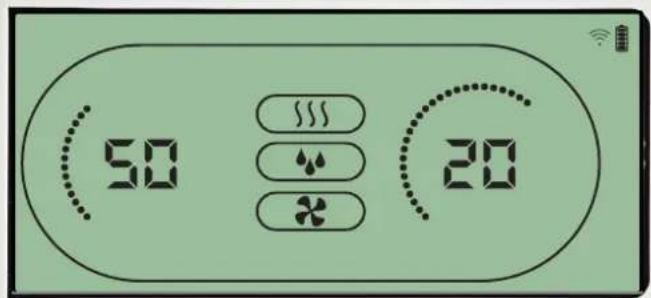

Informazioni generali

Funzionamento

Tenere premuto per 10 secondi per ripristinare il numero seriale memorizzato in DRC1.

Tenere premuto per 3 secondi per accedere alla configurazione del menu utente.

Tenere premuto per 5 secondi per accedere al menu installatore.

Quando il deumidificatore è in funzione, il simbolo di deumidificazione (♠♠) appare sul display di DRC1.

Quando è attivato il riscaldamento, l'icona riscaldamento ( ) appare sul display di DRC1.

Quando è attivata la ventola dell'aspiratore, la relativa icona (✗) appare sul display di DRC1.

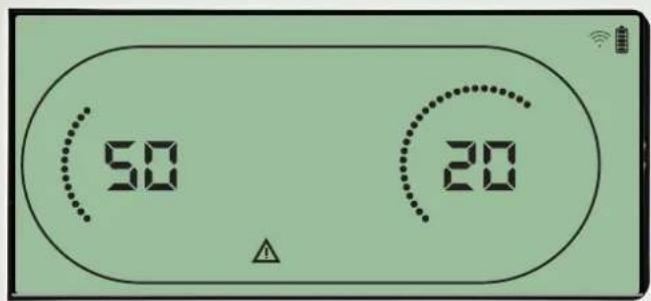

Condizione di guasto

(50 20

Dantherm®

Se l'umidificatore entra in modalità guasto, il segnale di pericolo (△) appare sul display di DRC1.

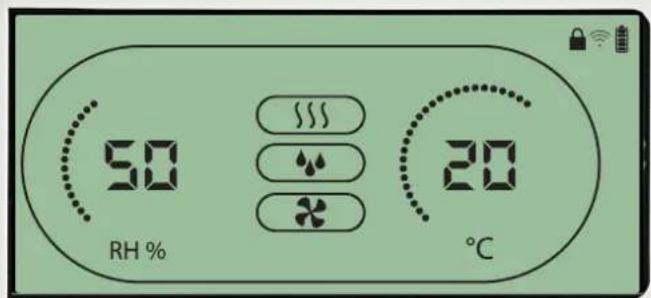

Blocco a distanza

50 RH % 30 °C

Dantherm®

DRC1 è dotato di un'interruttore nel vano della batteria.

Quando l'interruttore è nella posizione di "blocco", i pulsanti di DRC1 sono inattivi.

Il display continuerà ad aggiornare le informazioni senza però consentire input da parte dell'utente.

Menu utente Set point

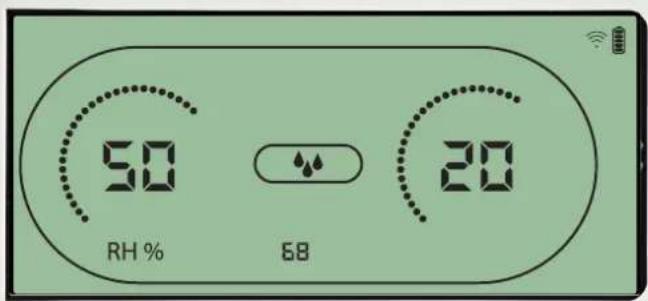

Set point di deumidificazione

Tenere premuto per 3 secondi per accedere alla configurazione del menu utente. Premere per confermare.

Diminuisci di 1 unità

Aumenta di 1 unità

Navigazione tra le icone

Navigazione tra le icone

50 RH % 68 20

Dantherm®

Il valore di umidità e l'icona di deumidificazione lampeggiano.

Sul display appare il set point di umidità desiderato.

Mentre lampeggia è possibile aumentare o diminuire tale valore premendo il pulsante Su/Aumenta o Giù/Diminuisci su DRC1.

Premere Invio per confermare il set point di umidità ed andare alla pagina di menu successiva.

Set point di temperatura

Tenere premuto per 3 secondi per accedere alla configurazione del menu utente.

Premere per confermare.

Diminuisci di 1 unità

Aumenta di 1 unità

Navigazione tra le icone

Navigazione tra le icone

50 RH % 30 20 °C

Dantherm®

Il valore di temperatura e l'icona di riscaldamento lampeggiano.

Il valore visualizzato mostra il set point di temperatura desiderato. Mentre lampeggia è possibile aumentare o diminuire tale valore premendo il pulsante Su/Aumenta o Giù/Diminuisci su DRC1.

Max: 34 °C, Min: 5 °C. Premere Invio per confermare il nuovo set point ed andare alla pagina di menu successiva.

Menu installatore

Tenere premuto per 5 secondi per accedere al menu installatore.

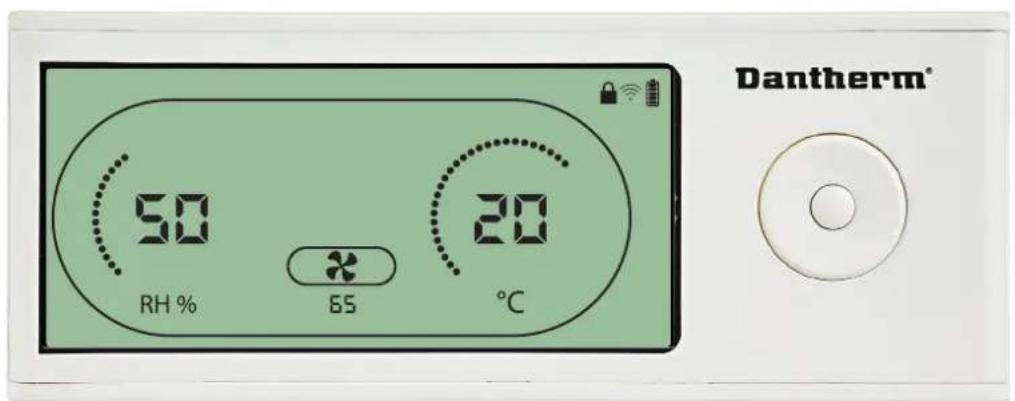

Set point della ventola.

Diminuisci di 1 unità

Aumenta di 1 unità

Navigazione tra le icone

Navigazione tra le icone

Premere per confermare.

Dantherm® 50 RH % 65 20 °C

Quando l'icona della ventola dell'aspiratore lampeggia a 0,5 Hz e il valore di set point della ventola appare sulla linea INFO,

il pulsante Sinistra o Destra diminuisce o aumenta tale valore. Premere Invio per confermare il set point ed andare all'icona successiva.

Se non si conferma la modifica, il nuovo set point non verrà memorizzato.

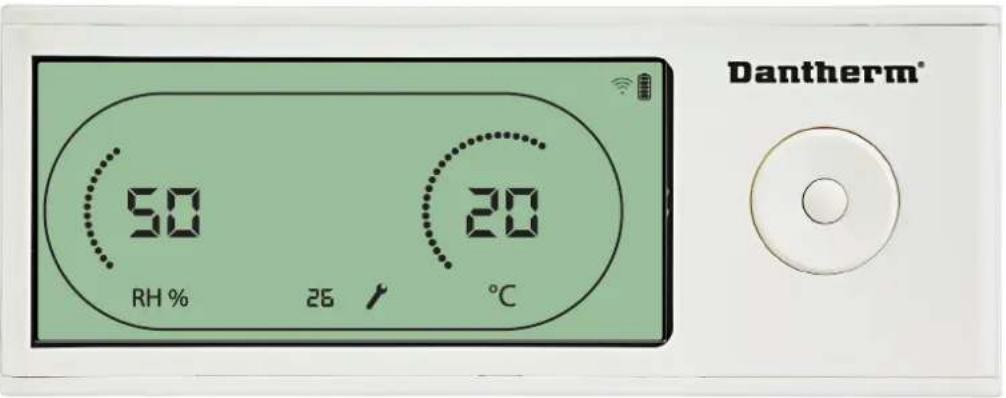

Intervallo di servizio

Diminuisci di 1 unità

Aumenta di 1 unità

Navigazione tra le icone

Navigazione tra le icone

Premere per confermare.

Dantherm® 50 RH % 26 °C 20

Mentre lampeggia, è possibile aumentare l'intervallo di servizio premendo il pulsante DESTRO o diminuirlo premendo il pulsante SINISTRO.

Max 99 settimane. Min 1 settimana.

Allarmi

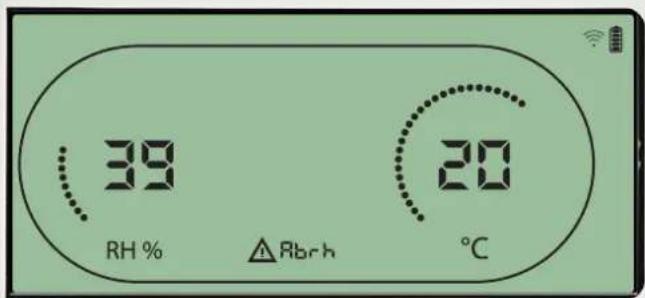

Condizione dell'ambiente Modalità Standby 2

Premere per 3 secondi per accedere alla configurazione di menu utente.

Premere per 5 secondi per accedere alla configurazione di menu installatore.

39 RH % Rbrh 20 ℃

Dantherm®

Sul display appariranno le letture di temperatura e di Rh quando l'unità è in modalità standby 1. Tale stato verrà corretto soltanto quando la temperatura ambiente (abt) o l'umidità ambiente (abrh) sono all'interno del campo, e non può essere disattivato.

È possibile accedere alla configurazione di menu per modificare i valori di set point – soltanto in questo caso.

Mentre si è in configurazione di menu, l'icona di allarme si spegne a il valore di set point appare invece del codice "Abt/Abrh" sulla linea INFO.

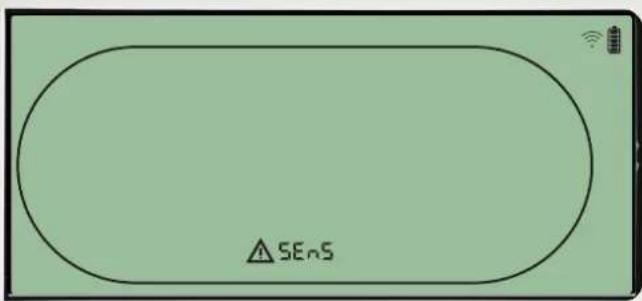

Guasto al sensore

Premere per vedere qual è il sensore guasto.

Premere per vedere qual è il sensore guasto.

SEn5

Dantherm®

Il deumidificatore si è arrestato a causa del rilevamento di un guasto del sensore.

Un guasto del sensore non può essere disattivato da DRC1.

Utilizzare il pulsante SU o GIÙ per vedere quale sia, o quali siano i sensori difettosi.

Se tutti i sensori sono difettosi, questi codici appaiono nella sequenza qui di seguito:

"COnd"↑↓"EVAP"↑↓"RH/T" Non è possibile accedere alla configurazione di menu per modificare i valori di set point.

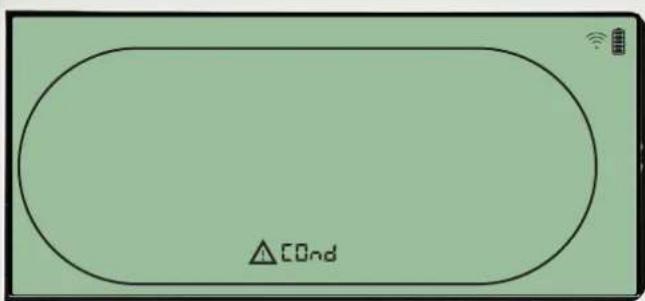

Guasto del sensore del condensatore

C0nd

Dantherm®

Se il sensore del condensatore è guasto, il codice "COnd" apparirà premendo SU o GIÙ quando sulla schermata appare il codice di guasto sensore "SEnS".

Se non viene premuto alcun pulsante per 10 secondi, sulla schermata apparirà nuovamente "SEnS". Non è possibile accedere alla configurazione di menu per modificare il set point.

Allarmi continua

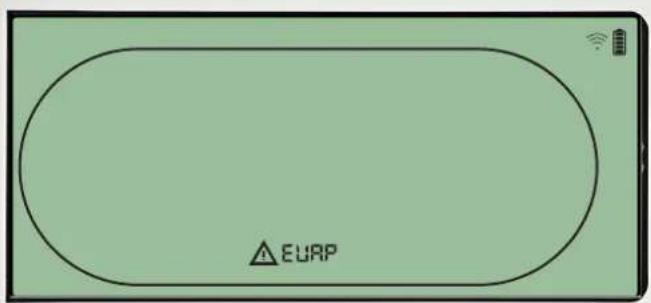

Guasto del sensore dell'evaporatore

Premere per vedere qual è il sensore guasto.

Premere per vedere qual è il sensore guasto.

EURP

Dantherm®

Se il sensore dell'evaporatore è guasto, il codice "EVAP" apparirà premendo SU o GIÙ quando sulla schermata appare il codice di guasto sensore "SEnS".

Se il sensore dell'evaporatore è ok, allora non apparirà il codice "EVAP".

Se non viene premuto alcun pulsante per 10 secondi, sulla schermata apparirà nuovamente "SEnS".

Non è possibile accedere alla configurazione di menu per modificare il set point.

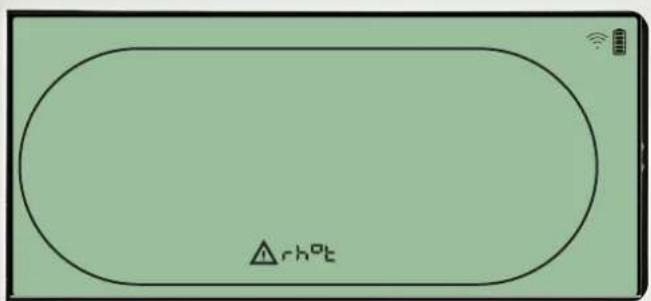

Guasto del sensore RH/T

Premere per vedere qual è il sensore guasto.

Premere per vedere qual è il sensore guasto.

rh0t

Dantherm®

Se il sensore RH/T è guasto, il codice "rh°t" apparirà premendo SU o GIÙ quando sulla schermata appare il codice di guasto sensore "SEnS".

Se il sensore RH/T è ok, allora non apparirà il codice "rh°t".

Se non viene premuto alcun pulsante per 10 secondi, sulla schermata apparirà nuovamente "SEnS".

Non è possibile accedere alla configurazione di menu per modificare il set point.

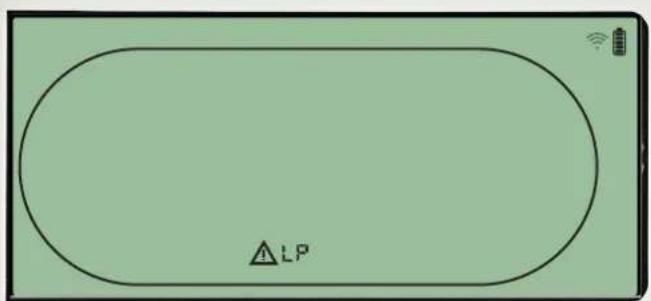

Guasto di bassa pressione

LP

Dantherm®

Il deumidificatore si è arrestato a causa del rilevamento di bassa pressione.

Il guasto non può essere disattivato da DRC1.

Non è possibile accedere alla configurazione di menu per modificare il set point.

Allarmi continua

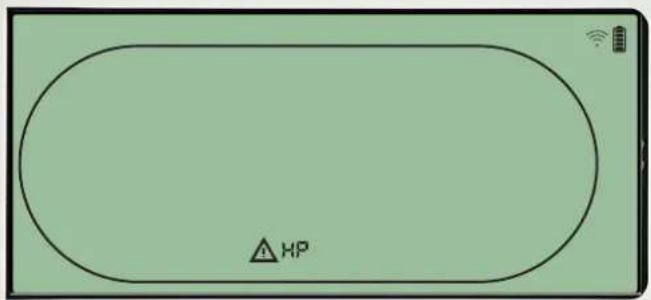

Guasto di alta pressione

HP

Dantherm®

Il deumidificatore si è arrestato a causa del rilevamento di alta pressione.

Il guasto non può essere disattivato dal pannello a distanza.

Non è consentito accedere alla configurazione di menu per modificare i valori di set point.

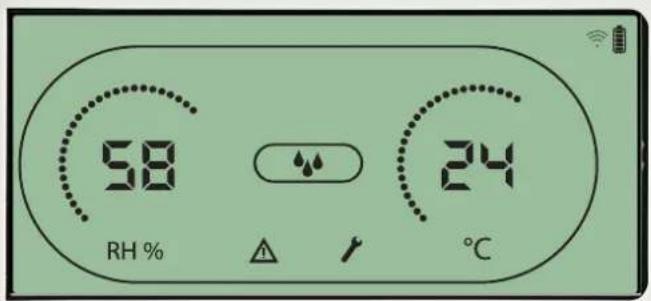

Allarme di servizio

Premere per 5 secondi per accedere alla configurazione di menu installatore.

58 RH % 24 ℃

Dantherm®

L'icona Servizio appare quando è il momento di eseguire il servizio del deumidificatore.

L'allarme Servizio non influenza il funzionamento del deumidificatore.

Per disattivare/eseguire il reset dell'allarme Servizio:

• Premere il pulsante destro per 5 secondi per accedere al menu installatore
• Premere GIÙ/SU per navigare fino all'icona Servizio.
• Premere il pulsante DESTRO/SINISTRO per modificare il set point da 0 all'intervallo di servizio desiderato.
• Confermare l'intervallo di servizio premendo Invio.

Priorità degli allarmi

HP

LP

SEnS

Abt

Abrh

Alta priorità

Bassa priorità

L'elenco qui sopra mostra la priorità degli allarmi nel caso che più di un allarme sia attivo.
