Produkttyp	Kabellose Fernbedienung für Dantherm Luftentfeuchter (Serie CDP/CDP-T/CDF 40-50-70)
Marke	Dantherm
Modell	DRC 1
Display	LCD-Bildschirm mit Feuchtigkeitsskala (0–99 % rF) und Temperaturskala (0–40 °C)
Stromversorgung	2 AAA-Batterien (nicht im Lieferumfang) oder USB für Software-Update
Funkreichweite	Bis zu 50 Meter (je nach Bedingungen)
Hauptfunktionen	Steuerung der Entfeuchtung, Heizung, Abluftventilator; Alarmanzeige; Fernverriegelung
Benutzereinstellungen	Feuchtigkeits- und Temperatursollwert
Installateur-Einstellungen	Sollwert für Abluftventilator, Wartungsintervall (1–99 Wochen)
Alarme	Sensorfehler, Niederdruck/Hochdruck, Wartung, Umgebungsbedingungen außerhalb der Grenzen
Kopplung	Kabellos mit dem Entfeuchtungsgerät (Verfahren im Handbuch beschrieben)
Verriegelung	Schalter im Batteriefach zum Deaktivieren der Tasten
Navigation	Tasten Hoch/Runter, Links/Rechts, Enter
Wartung	Batteriewechsel; Zurücksetzen möglich durch langes Drücken (10 s) der linken Taste
Abmessungen (ca.)	ca. 12 x 8 x 2 cm (ohne Halterung)
Gewicht (ca.)	ca. 150 g (mit Batterien)
Betriebstemperatur	0–40 °C
Betriebsfeuchtigkeit	0–99 % rF
Kompatibilität	Dantherm Luftentfeuchter CDP, CDP-T, CDF 40, 50, 70
Software-Update	Über USB-Kabel (Micro-USB)
Garantie	Siehe Handbuch oder Händler

Häufig gestellte Fragen - DRC 1 Dantherm

Wie kopple ich die DRC1-Fernbedienung mit dem Luftentfeuchter?

Legen Sie die Batterien in den DRC1 ein. Das Display blinkt. Während der DRC1 das Gerät sucht (2 Minuten), drücken Sie gleichzeitig 5 Sekunden lang die Tasten AUF und AB am Luftentfeuchter. Wenn die Kopplung erfolgreich ist, leuchtet das Empfangssymbol auf und das Gerät zeigt 'Conn' für 3 Sekunden an.

Was tun, wenn die Kopplung fehlschlägt?

Wenn 'At' angezeigt wird und das Empfangssymbol blinkt, setzen Sie den DRC1 zurück, indem Sie die linke Taste 10 Sekunden lang drücken. Schalten Sie den Luftentfeuchter aus und nach 5 Sekunden wieder ein, dann wiederholen Sie den Kopplungsvorgang.

Wie ändere ich den Feuchtigkeitssollwert?

Drücken Sie die EINGABE-Taste 3 Sekunden lang, um das Benutzermenü aufzurufen. Das Entfeuchtungssymbol blinkt. Verwenden Sie die Tasten AUF/AB, um den Wert zu ändern (in Schritten von 1% rF). Drücken Sie EINGABE zur Bestätigung.

Wie stelle ich die Heiztemperatur ein?

Im Benutzermenü (langes Drücken von EINGABE) blinkt nach der Feuchtigkeitseinstellung das Heizsymbol. Verwenden Sie AUF/AB, um zwischen 5 °C und 34 °C (in 1 °C-Schritten) zu wählen. Bestätigen Sie mit EINGABE.

Was bedeutet das Warnsymbol (Ausrufezeichen)?

Das Warnsymbol zeigt einen aktiven Alarm an. Verwenden Sie die Tasten AUF/AB, um den Fehlercode anzuzeigen. Mögliche Alarme sind: HP (Hochdruck), LP (Niederdruck), SEnS (Sensorfehler), Abt/Abrh (Umgebungsbedingungen außerhalb der Grenzen). Schlagen Sie im Handbuch nach, welche Maßnahmen empfohlen werden.

Wie verriegle ich die Tasten der Fernbedienung?

Öffnen Sie das Batteriefach und stellen Sie den internen Schalter auf 'verriegelt'. Die Tasten werden deaktiviert, aber das Display zeigt weiterhin die letzten Messwerte an. Zum Entriegeln stellen Sie den Schalter zurück auf entriegelt.

Wie setze ich den Wartungsalarm zurück?

Drücken Sie die RECHTS-Taste 5 Sekunden lang, um in das Installateur-Menü zu gelangen. Navigieren Sie zum Wartungssymbol (Schraubenschlüssel). Verwenden Sie LINKS/RECHTS, um das Intervall auf 0 (deaktivieren) oder einen neuen Wert (1-99 Wochen) einzustellen. Bestätigen Sie mit EINGABE.

Wie hoch ist die maximale Reichweite des DRC1?

Die Reichweite kann unter optimalen Bedingungen bis zu 50 Meter betragen. Hindernisse (Wände, Metallkonstruktionen) können die Reichweite verringern.

Wie viele Fernbedienungen können mit einem Luftentfeuchter verbunden werden?

Mehrere DRC1-Fernbedienungen können mit demselben Entfeuchtungsgerät gekoppelt werden. Jede Fernbedienung funktioniert unabhängig.

Wie aktualisiere ich die Software des DRC1?

Schließen Sie das USB-Kabel (Micro-USB) des DRC1 an einen Computer an. Laden Sie die neueste Firmware von der Dantherm-Website herunter und folgen Sie den Update-Anweisungen. Das USB-Kabel kann auch als externe Stromversorgung dienen.

BEDIENUNGSANLEITUNG DRC 1 Dantherm

Benutzermenü – Einstellen der Sollwerte 17

Warnung Der Benutzer muss dieses Servicehandbuch und weitere bereitgestellte Informationen gel- esen und verstanden haben und ist für den ordnungsgemäßen Betrieb verantwortlich. Vor der Verwendung der Fernbedienung das ganze Handbuch lesen. Die Verfahrensweisen für einen ordnungsgemäßen Betrieb des Geräts und alle Sicherheitsvorkehrungen müssen bekannt sein, um Sachschäden und/oder Verletzungen zu vermeiden.

Produktbeschreibung Die DRC1 ist eine kabellose Fernbedienung zur Verwendung mit den Luftentfeuchtermodel- len CDP/CDP-T/CDF 40-50-70 von Dantherm. Dieses Handbuch beschreibt die Verwendung der Fernbedienung DRC1 zusammen mit dem Luftentfeuchter. Die Reichweite der DRC1 beträgt abhängig von den Bedingungen vor Ort bis zu 50 Meter.

Aufbau der Fernbedienung

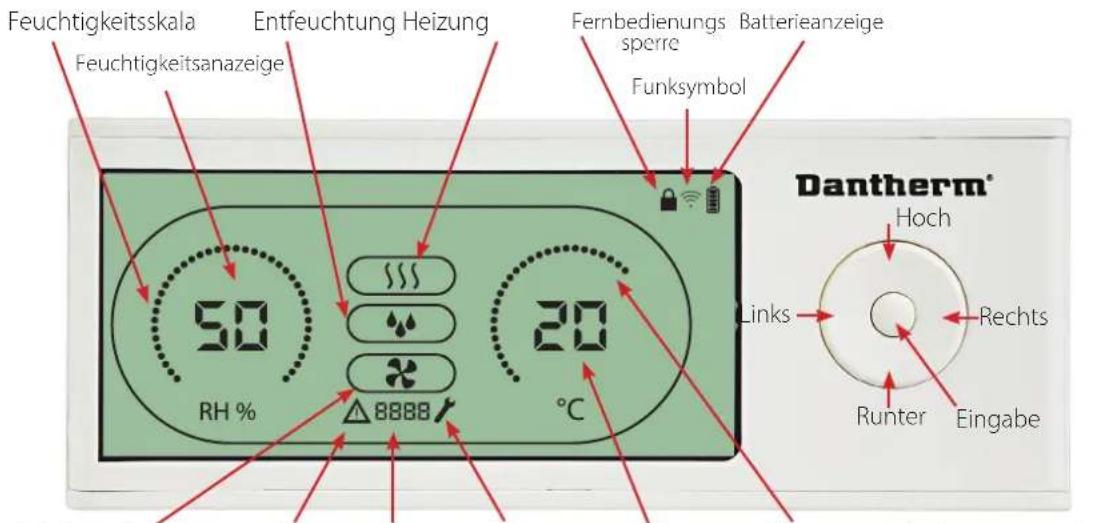

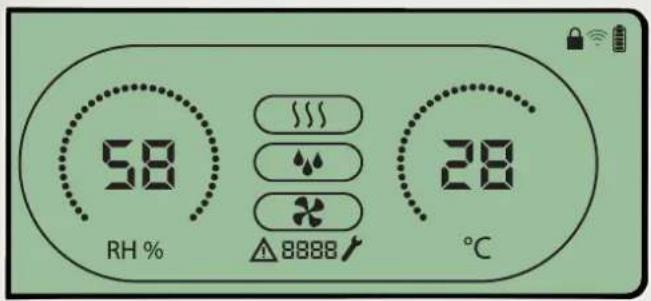

Feuchtigkeitsskala Entfeuchtung Heizung Feuchtigkeitsanazeige Fernbedienungs Batterieanzeige sperre Funksymbol 50 20 RH % 8888 °C Dantherm® Hoch Links Rechts Runter Eingabe

Abluftventilator Stöviorgsformation
TemperaturskalaTemperaturanzeige

Feuchtigkeits- und Temperaturskala:

Temperaturskala von 0° bis 40 °C

Feuchtigkeitsskala von 0 bis 99 % RH

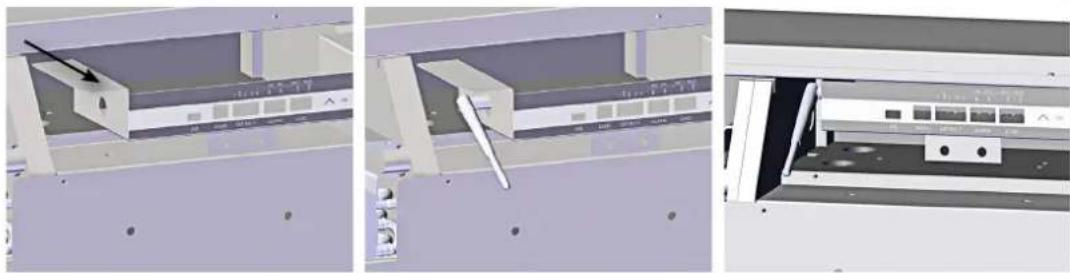

Antenne

USB-Kabel Das USB-Kabel dient zur Aktualisierung der Software.

Es kann auch für die externe Stromversorgung verwendet werden.

Kopplung

Kopplungsmodus

Bevor die DRC1 verwendet werden kann, muss die Fernsteuerung mit dem CDP-Gerät gekoppelt werden. Dieses Kapitel beschreibt die Kopplung der DRC1 mit dem Luftentfeuchter.

Kopplung

58 RH % 38 8888 ℃

Dantherm®

Ablauf

1. Setzen Sie die Batterien ein > die Anzeige blinkt (wenn die Anzeige nicht blinkt, halten Sie die linke Taste zehn Sekunden lang gedrückt, und warten Sie, bis die Anzeige zu blinken beginnt) Der DRC1 sucht jetzt zwei Minuten lang nach dem Entfeuchter. Während dieses Zeitraums haben Sie zwei Möglichkeiten, um den Zeitabgleich vorzunehmen:

Halten Sie die Tasten „Hoch“ und „Runter“ am CDP gleichzeitig fünf Sekunden lang gedrückt. Wenn diese Prozedur nicht funktioniert:

Schalten Sie den Entfeuchter ab, warten Sie fünf Sekunden lang, und schalten Sie ihn wieder ein Hinweis: Dies muss während der Suche der DRC1 nach dem Luftentfeuchter erfolgen.

1. Der Luftentfeuchter sendet eine Seriennummer an die DRC1.

Wenn die Kopplung erfolgreich ist, wird das Funksymbol angezeigt.

1. Der Luftentfeuchter bestätigt die Verbindung durch die Anzeige des Codes „Conn“ [Conn] für eine Dauer von 3 Sekunden.

Der Luftentfeuchter kann mit mehr als einer Fernsteuerung gekoppelt werden.

Navigation

Endpunkt
Endpunkt

Zum Aufrufen des Benutzer-Setupmenüs die Eingabetaste 3 Sekunden lang gedrückt halten.

Mit den Hoch- und Runter-Tasten zwischen den Symbolen wechseln.

Mit den Links- und Rechts-Tasten die Parameterwerte anpassen.

Mit der Eingabetaste den neuen Sollwert bestätigen. Die Auswahl wechselt automatisch zum nächsten Symbol bzw. beendet das Menü.

Zum Aufrufen des Installateur-Setupmenüs die Rechts-Taste 5 Sekunden lang gedrückt halten (das Benutzer-Setupmenü muss zuvor beendet werden).

Wird für eine Dauer von 10 Sekunden keine Taste betätigt, verlässt die DRC1 das Menü und kehrt auf die Messwertanzeige zurück.

Fehlgeschlagene Kopplung

Zum Zurücksetzen der in DRC1

gespeicherten Seriennummer 10

Sekunden gedrückt halten.

Sollte die Kopplung fehlschlagen, werden And Funksymbol blinkt.

Um die Kopplung erneut durchführen zu können, muss die DRC1 zurückgesetzt werden.

Standardanzeigen Standardanzeigen bei bestehender Verbindung:

- Standby, RH- und °C-Skala

- Kompressor aktiv, Entfeuchtung ein

Allgemeines

Bedienung

Zum Zurücksetzen der in DRC1 gespeicherten Seriennummer 10 Sekunden gedrückt halten.

Zum Aufrufen des Benutzer- Setupmenüs 3 Sekunden lang gedrückt halten.

Zum Aufrufen des Installateur-Menüs 5 Sekunden lang gedrückt halten.

(50 30

Dantherm®

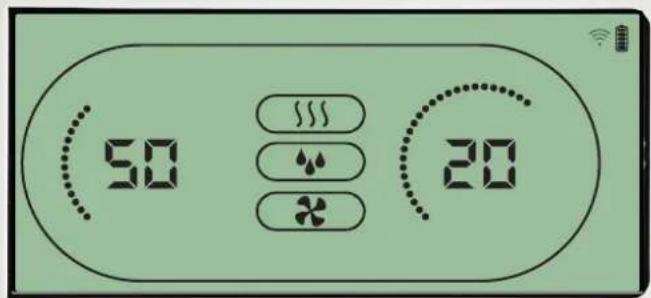

Wenn der Luftentfeuchter läuft, wird das Entfeuchtungssymbol (♠♠) im Display der DRC1 einge- blendet.

Wenn die Heizung eingeschaltet ist, wird das Heizungssymbol (§§) im Display der DRC1 eingeblen- det.

Wenn der Abluftventilator eingeschaltet ist, wird das Abluftventilatorsymbol (✗) im Display der DRC1 eingeblendet.

Störungsanzeige

(50 20

Dantherm®

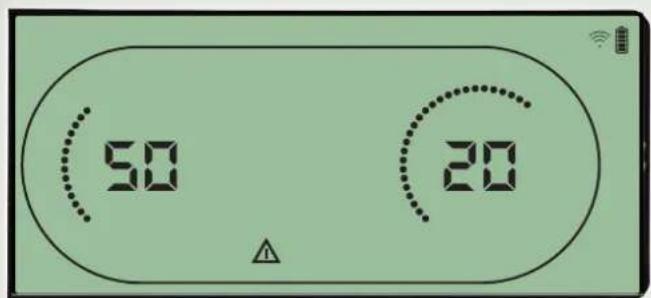

Wenn der Luftentfeuchter in den Störungsmodus wechselt, wird das Warnsymbol ( ) im Display der DRC1 eingeblendet.

Gesperrte Fernbedienung

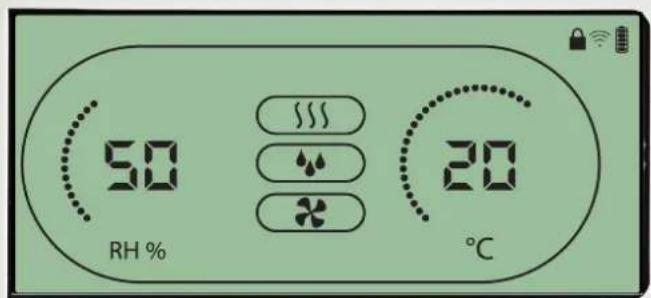

(50 RH % 30 °C

Dantherm®

Die DRC1 verfügt über einen Schalter im Batteriefach.

Steht dieser in der Sperrstellung, sind die Tasten auf der DRC1 inaktiv.

Das Display zeigt weiter Informationen an, erlaubt jedoch keine Benutzereingaben mehr.

Benutzermenü – Einstellen der Sollwerte

Entfeuchtung – Einstellen des Sollwerts

Zum Aufrufen des Benutzer- Setupmenüs 3 Sekunden lang gedrückt halten. Zum Bestätigen drücken.

Um 1 Schritt senken.

Um 1 Schritt erhöhen.

Zwischen Symbolen wechseln.

Zwischen Symbolen wechseln.

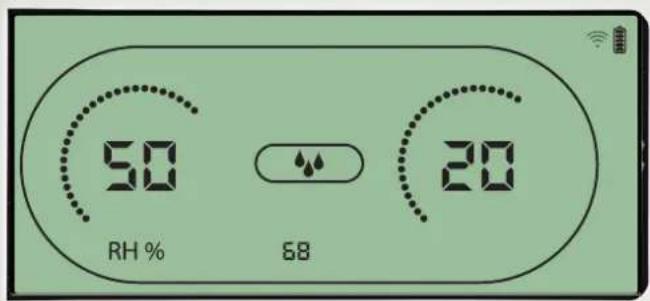

50 RH % 68 20

Dantherm®

Der Feuchtigkeitswert und das Entfeuchtungssymbol blinken.

Das Display zeigt den gewünschten Feuchtigkeitssollwert an. Der Wert kann, während er blinkt, erhöht und gesenkt werden. Hierzu an der DRC1 die Hoch-Taste (erhöhen) oder die Runter-Taste (senken) drücken.

Um den Feuchtigkeitssollwert zu bestätigen und zur nächsten Menüseite zu gehen, die Eingabetaste drücken.

Temperatur – Einstellen des Sollwerts

Zum Aufrufen des Benutzer- Setupmenüs 3 Sekunden lang gedrückt halten. Zum Bestätigen drücken.

Um 1 Schritt senken.

Um 1 Schritt erhöhen.

Zwischen Symbolen wechseln.

Zwischen Symbolen wechseln.

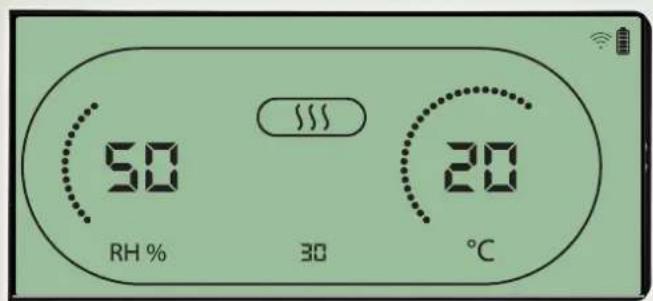

50 RH % 30 20 °C

Dantherm®

Der Temperaturwert und das Heizungssymbol blinken.

Das Display zeigt den gewünschten Temperatursollwert an. Der Wert kann, während er blinkt, erhöht und gesenkt werden. Hierzu an der DRC1 die Hoch-Taste (erhöhen) oder die Runter-Taste (senken) drücken.

Maximum: 34 °C, Minimum: 5 °C. Um den neuen Sollwert zu bestätigen und zur nächsten Menüseite zu gehen, die Eingabetaste drücken.

Installateur-Menü

Zum Aufrufen des Installateur-Menüs 5 Sekunden lang gedrückt halten.

Ventilator – Einstellen des Sollwerts

Um 1 Schritt senken.

Um 1 Schritt erhöhen.

Zwischen Symbolen wechseln.

Zwischen Symbolen wechseln.

Zum Bestätigen drücken.

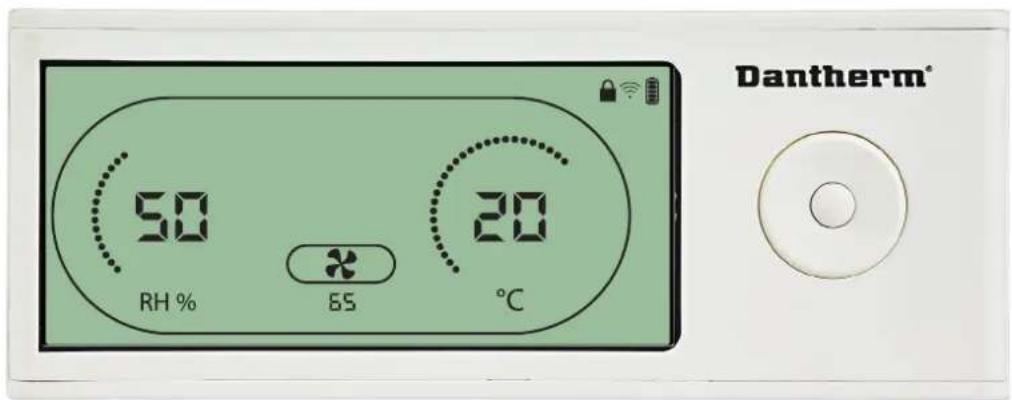

Dantherm® 50 RH % 65 20 °C

Wenn das Abluftventilatorsymbol einmal alle zwei Sekunden blinkt und der Abluftventilatorsollwert in der Informationszeile angezeigt wird:

Den Wert mit der Links- oder Rechts-Taste erhöhen oder senken. Um zu bestätigen und zum nächsten Symbol zu gehen, die Eingabetaste drücken.

Wenn eine Änderung nicht bestätigt wird, wird der neue Sollwert nicht gespeichert.

Wartungsintervall

Um 1 Schritt senken.

Um 1 Schritt erhöhen.

Zwischen Symbolen wechseln.

Zwischen Symbolen wechseln.

Zum Bestätigen drücken.

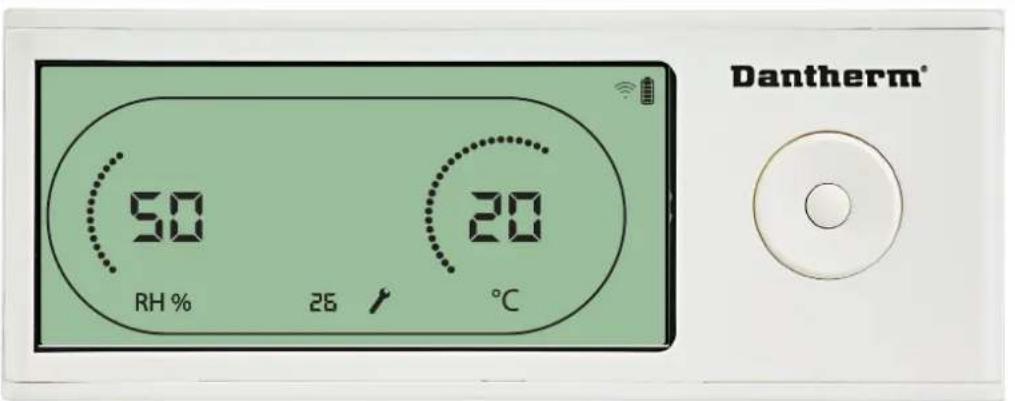

Dantherm® 50 RH % 26 20 °C

Das Wartungsintervall kann, während die entsprechende Anzeige blinkt, durch Drücken der Rechts-Taste erhöht bzw. durch Drücken der Links-Taste gesenkt werden.

Maximum: 99 Wochen. Minimum: 1 Woche.

Alarme

Umgebungsbedingungen Standby-Modus 2

Zum Aufrufen des Benutzer- Setupmenüs 3 Sekunden lang gedrückt halten.

Zum Aufrufen des Installateur-Setupmenüs 5 Sekunden lang gedrückt halten

39 RH % ΔRbrh 20 °C

Dantherm®

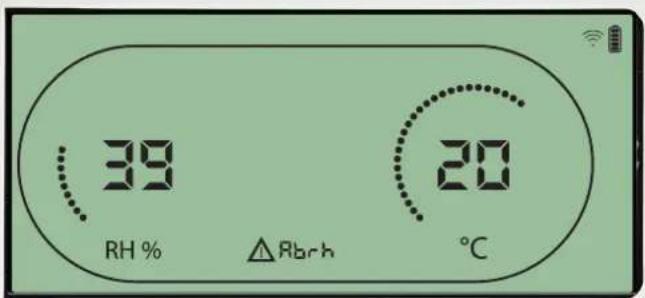

Die DRC1 geht in den Standby-Modus 2, wenn die Umgebungsbedingungen außerhalb des zulässigen Bereichs liegen. Das Display zeigt die Temperatur- und RH-Messwerte an, wenn das Gerät im Standby-Modus 1 ist. Dieser Zustand wird erst dann aufgehoben, wenn die Umgebungstemperatur (Abt) oder die Umgebungsfeuchtigkeit (Abrh) auf zulässige Werte zurückkehren. Dieser Zustand ist nicht quittierbar. Die Sollwerte können über das Setupmenü angepasst werden (nur in diesem Fall). Im Setupmenü erlischt das Alarmsymbol und der Sollwert wird anstelle des Codes „Abt/Abrh“ in der Informationszeile angezeigt.

Sensorstörung

Zur Anzeige des gestörten Sensors drücken.

Zur Anzeige des gestörten Sensors drücken.

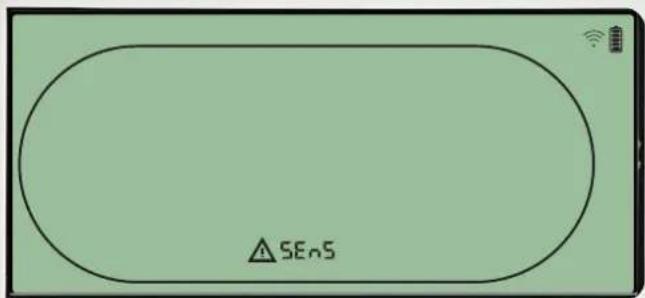

SEoS

Dantherm®

Der Luftentfeuchter stoppt, da eine Sensorstörung erkannt wurde. Sensorstörungen können von der DRC1 aus nicht quittiert werden. Mit der Hoch- und Runter-Taste kann angezeigt werden, welche Sensoren gestört sind. Wenn alle Sensoren gestört sind, werden folgende Codes in dieser Reihenfolge angezeigt: „COnd“↑↓ „EVAP↑↓ “rh/t“ Die Sollwerte können über das Setupmenü nicht angepasst werden.

Störung des Verflüssigersensors

Cond

Dantherm®

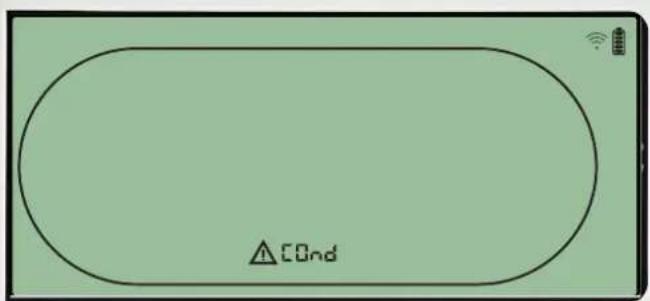

Ist der Verflüssigersensor gestört, wird der Code „COnd“ angezeigt, wenn aus der Sensorstörungscode-Anzeige „SEnS“ heraus die Hoch- oder Runter-Taste betätigt wird. Wird 10 Sekunden lang keine Taste gedrückt, zeigt das Display erneut „SEnS“ an. Der Sollwert kann über das Setupmenü nicht angepasst werden.

Alarme, Fortsetzung

Störung des Verdampfersensors

Zur Anzeige des gestörten Sensors drücken.

Zur Anzeige des gestörten Sensors drücken.

⚠️ EURP

Dantherm®

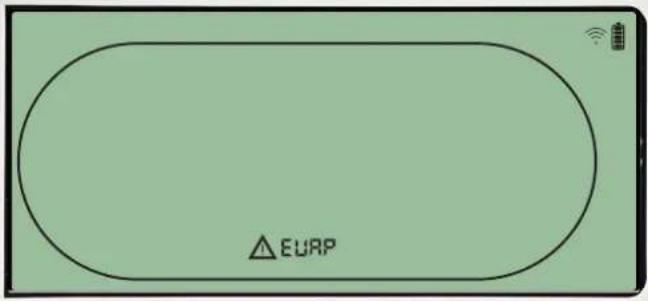

Ist der Verdampfersensor gestört, wird der Code „EVAP“ angezeigt, wenn aus der Sensorstörungscode-Anzeige „SEnS“ heraus die Hoch- oder Runter-Taste betätigt wird. Ist der Verdampfersensor in Ordnung, wird der Code „EVAP“ nicht angezeigt. Wird 10 Sekunden lang keine Taste gedrückt, zeigt das Display erneut „SEnS“ an. Der Sollwert kann über das Setupmenü nicht angepasst werden.

Störung des RH/T-Sensors

Zur Anzeige des gestörten Sensors drücken.

Zur Anzeige des gestörten Sensors drücken.

rh0t

Dantherm®

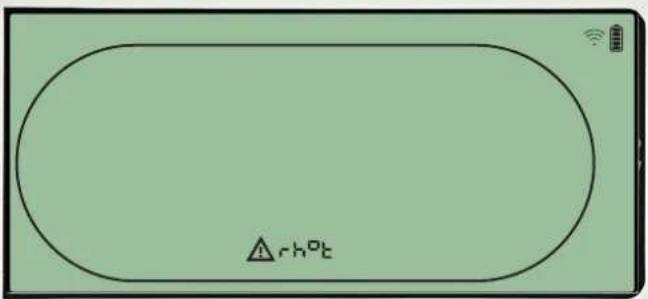

Ist der RH/T-Sensor gestört, wird der Code „rh°t“ angezeigt, wenn aus der Sensorstörungscode-Anzeige „SEnS“ heraus die Hoch- oder Runter-Taste betätigt wird. Ist der RH/T-Sensor in Ordnung, wird der Code „rh°t“ nicht angezeigt. Wird 10 Sekunden lang keine Taste gedrückt, zeigt das Display erneut „SEnS“ an. Der Sollwert kann über das Setupmenü nicht angepasst werden.

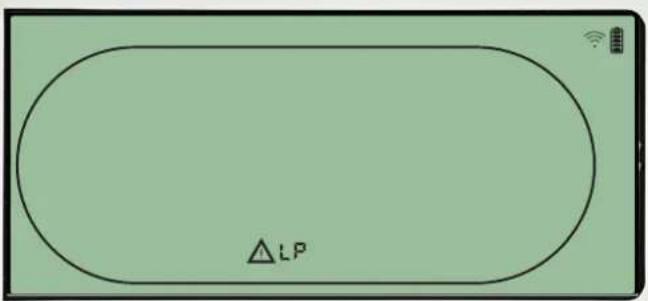

Störung aufgrund niedrigen Drucks

△LP

Dantherm®

Der Luftentfeuchter stoppt, da ein zu niedriger Druck erkannt wird. Diese Störung kann von der DRC1 aus nicht quittiert werden. Der Sollwert kann über das Setupmenü nicht angepasst werden.

Alarme, Fortsetzung

Störung aufgrund hohen Drucks

HP

Dantherm®

Der Luftentfeuchter stoppt, da ein zu hoher Druck erkannt wird.

Diese Störung kann von der Fernbedienung aus nicht quittiert werden.

Die Sollwerte können über das Setupmenü nicht angepasst werden.

Wartungsalarm

Zum Aufrufen des Installateur-Setupmenüs 5 Sekunden lang gedrückt halten

58 RH % 24 ℃

Dantherm®

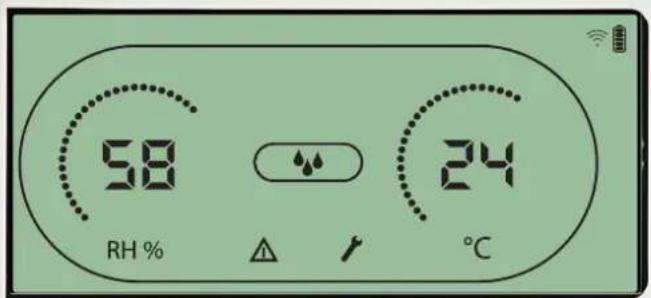

Das Wartungssymbol erscheint, wenn es Zeit für die nächste Wartung des Luftentfeuchters ist.

Der Wartungsalarm hat keinen Einfluss auf den Betrieb des Luftentfeuchters.

Den Wartungsalarm wie folgt quittieren/zurücksetzen:

• Zum Aufrufen des Installateur-Menüs die Rechts-Taste 5 Sekunden lang gedrückt halten.
• Mit der Hoch- und Runter-Taste zum Wartungssymbol navigieren.
• Mit der Rechts- und Links-Taste den Sollwert von 0 auf das gewünschte Wartungsintervall ändern.
• Das Wartungsintervall durch Drücken der Eingabetaste bestätigen.

Alarmpriorität

HP

LP

SEnS

Abt

Abrh

Hohe Priorität

Niedrige Priorität

Die obige Liste zeigt die Priorität der Alarme an, wenn mehrere Alarme gleichzeitig aktiv sind.
