РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 3745 CA SKIL

ПОДЛИННИК РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

ОРИГИНАЛНО РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ

ИЗВОРНО УПАТСТВО ЗА РАБОТА

Аккумуляторная эксцентриковая шлифовальная машина

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя - не использовать с поврежденной рукояткой или поврежденным защитным кожухом - не использовать при появлении дыма непосредственно из корпуса изделия - не использовать с перебитым или оголенным электрическим кабелем - не использовать на открытом пространстве во время дождя (в распыляемой воде) - не включать при попадании воды в корпус - częstotliwość robocza musi być dostosowana do granulacji zamocowanego papieru ściernego - przed przystąpieniem do obróbki sprawdzić poprawność doboru częstotliwości dokonując próbnego szlifowania

• СТАНДАРТНО В КОМПЛЕКТ НЕ ВКЛЮЧАЕТСЯ БЕЗОПАСНОСТЬ ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ОБ- РАЩЕНИЯ С ЭЛЕКТРОИНСТРУМЕНТАМИ - ВНИМАНИЕ! Следует ознакомиться со всеми правилами техники безопасности, инструкциями, иллюстрациями и техническими данными, содержащимися в прилагаемых к этому электроинструменту материалах. Несоблюдение нижеперечисленных инструкций в полном объеме может повлечь поражение электрическим током, пожар и/или серьезную травму. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие “электроинструмент” распространяется на электроинструмент с питанием от сети (с кабелем питания от электросети) и на аккумуляторный электроинструмент (без кабеля питания от электросети).

1) БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА

a) Соблюдайте чистоту и поддерживайте надлежащую освещенность на рабочем месте. Беспорядок на рабочем месте или его плохое освещение могут привести к несчастным случаям. b) Не используйте с электроинструментом во взрывоопасной среде, т.е. в непосредственной близости от легковоспламеняющихся жидкостей, газов или пыли. В процессе работы электроинструмент искрит и искры могут воспламенить газы или пыль. c) При работе с электроинструментом не допускайте детей или посторонних на Ваше рабочее место. Отвлечение Вашего внимания может привести к потере контроля над работой электроинструмента.

2) ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

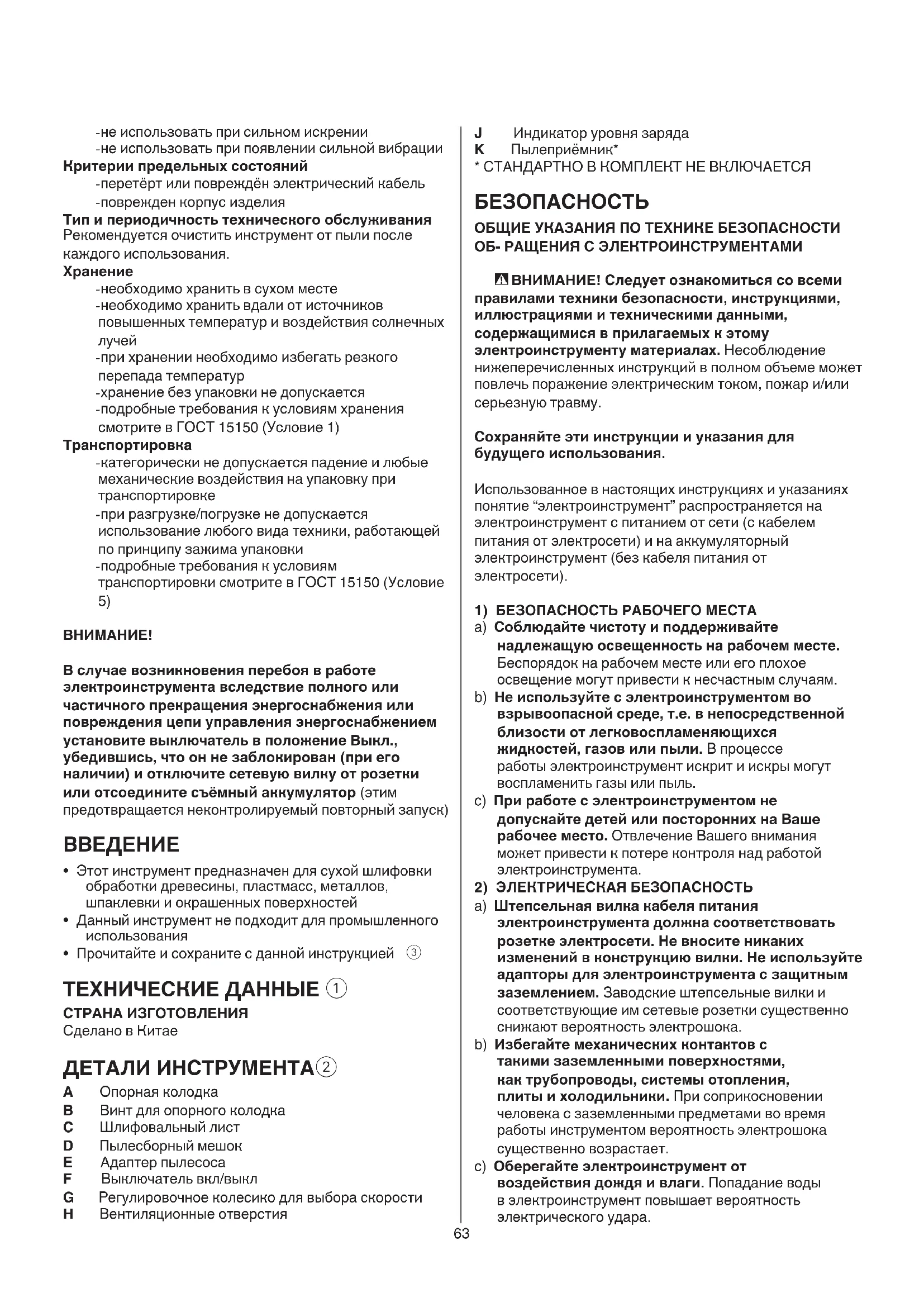

a) Штепсельная вилка кабеля питания электроинструмента должна соответствовать розетке электросети. Не вносите никаких изменений в конструкцию вилки. Не используйте адапторы для электроинструмента с защитным заземлением. Заводские штепсельные вилки и соответствующие им сетевые розетки существенно снижают вероятность электрошока. b) Избегайте механических контактов с такими заземленными поверхностями, как трубопроводы, системы отопления, плиты и холодильники. При соприкосновении человека с заземленными предметами во время работы инструментом вероятность электрошока существенно возрастает. c) Оберегайте электроинструмент от воздействия дождя и влаги. Попадание воды в электроинструмент повышает вероятность электрического удара. - не использовать при сильном искрении - не использовать при появлении сильной вибрации Критерии предельных состояний - перетёрт или повреждён электрический кабель - поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования.

- необходимо хранить в сухом месте - необходимо хранить вдали от источников повышенных температур и воздействия солнечных

- при хранении необходимо избегать резкого перепада температур - хранение без упаковки не допускается - подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) Транспортировка - категорически не допускается падение и любые механические воздействия на упаковку при транспортировке - при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки - подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие

В случае возникновения перебоя в работе электроинструмента вследствие полного или частичного прекращения энергоснабжения или повреждения цепи управления энергоснабжением установите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии) и отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор (этим предотвращается неконтролируемый повторный запуск) BBEДЕНИЕ

• Этот инструмент предназначен для сухой шлифовки обработки древесины, пластмасс, металлов, шпаклевки и окрашенных поверхностей

• Данный инструмент не подходит для промышленного использования

• Прочитайте и сохраните с данной инструкцией

СТРАНА ИЗГОТОВЛЕНИЯ Сделано в Китае ДЕТАЛИ ИНСТРУМЕНТА

A Опорная колодка B Винт для опорного колодка C Шлифовальный лист D Пылесборный мешок E Адаптеp пылесоса F Выключатель вкл/выкл G Регулировочное колесико для выбора скорости H Вентиляционные отверстия64 h) Хорошее знание электроинструментов, полученное в результате частого их использования, не должно приводить к самоуверенности и игнорированию техники безопасности обращения с электроинструментами. Одно небрежное действие за долю секунды может привести к серьезным

4) ЭКСПЛУАТАЦИЯ И УХОД ЗА

ЭЛЕКТРОИНСТРУМЕНТОМ a) Не перегружайте электроинструмент. Используйте тот электроинструмент, который предназначен для данной работы. С подходящим электроинструментом Вы выполните работу лучше и надежней, используя весь диапазон его возможностей. b) Не используйте электроинструмент с неисправным выключателем. Инструмент с неисправным выключателем опасен и подлежит

c) До начала наладки электроинструмента, замены принадлежностей или прекращения работы отключайте штепсельную вилку от розетки сети и/или выньте, если это возможно, аккумулятор. Данная мера предосторожности предотвращает случайное включение электроинструмента. d) Храните неиспользуемый электроинструмент в недоступном для детей месте и не позволяйте использовать его лицам, не умеющим с ним обращаться или не ознакомленным с инструкцией по эксплуатации. Электроинструменты представляют собой опасность в руках неопытных пользователей. e) Тщательно ухаживайте за электроинструментом и принадлежностями. Проверяйте безупречностьфункции подвижных частей, лёгкость их хода, целостность всех частей и отсутствие повреждений, которые могут негативно сказаться на работе инструмента. При обнаружении повреждений сдайте инструмент в ремонт. Большое число несчастных случаев связано с неудовлетворительным уходом за электроинструментом. f) Режущие части инструмента необходимо поддерживать в заточенном и чистом состоянии. При надлежащем уходе за режущими принадлежностями с острыми кромками они реже заклиниваются и инструмент лучше поддаётся

g) Используйте электроинструмент, принадлежности, биты и т.д. в соответствии с данными инструкциями, исходя из особенностей условий и характера выполняемой работы. Использование электроинструмента не по назначению может привести к опасным последствиям. h) Держите ручки и поверхности захвата сухими и чистыми, следите чтобы на них чтобы на них не было жидкой или консистентной смазки. Скользкие ручки и поверхности захвата препятствуют безопасному обращению с инструментом и не дают надежно контролировать его в непредвиденных ситуациях. d) Используйте кабель строго по назначению. Не допускается тянуть и передвигать электроинструмент за кабель или использовать кабель для вытягивания вилки из розетки. Оберегайте кабель инструмента от воздействия высоких температур, масла, острых кромок или движущихся частей электроинструмента. Поврежденный или спутанный кабель повышает возможность электрического удара. e) При работе на улице используйте удлинитель, предназначенный для работы вне помещения. Использование такого удлинителя снижает вероятность электрического удара. f) Если невозможно избежать применения электроинструмента в сыром помещении, то устанавливайте устройство защиты от утечки в землю. Использование устройства защиты от утечки в землю снижает риск электрического поражения.

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

a) Будьте внимательны, следите за тем, что Вы делаете и выполняйте работу обдуманно. Не пользуйтесь электроинструментом, если Вы устали или находитесь под воздействием транквилизаторов, алкоголя или медицинских препаратов. Секундная потеря концентрации в работе с электроинструментом может привести к серьезным травмам. b) Используйте средства индивидуальной защиты. Защитные очки обязательны. Средства индивидуальной защиты, такие как противопылевой респиратор, нескользящая защитная обувь, шлем-каска, средства защиты органов слуха применяются в соответствующих условиям работы обстоятельствах и минимизируют возможность получения травм. c) Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Если Вы при транспортировке электроинструмента держите палец на выключателе или включенный электроинструмент подключаете к сети питания, то это может привести к несчастному случаю. d) Во избежание травм перед включением электроинструмента удалите регулировочный или гаечный ключ из вращающейся части электроинструмента. e) Не переоценивайте свои возможности. Твердо стойте на ногах и удерживайте равновесие. В таком положении вы сможете лучше контролировать электроинструмент в неожиданных ситуациях. f) Используйте подходящую рабочую одежду. Не надевайте свободную одежду и украшения. Держите волосы и одежду вдали от движущихся частей. Свободная одежда, украшения или длинные волосы легко могут попасть в движущиеся части электроинструмента. g) При наличии пылеотсасывающих и пылесборных приспособлений убедитесь в том, что они подсоединены и используются надлежащим образом. Применение пылеотсоса может снизить опасности, создаваемые пылью.65

• Никогда не пользуйтесь инструментом с поврежденным кабелем питания; его необходимо заменить специальным кабелем питания, обратившись в сервисную организацию.

• Не обрабатывайте материалы с содержанием асбеста (асбест считается канцерогеном)

• Выньте аккумулятор из инструмента перед тем, как производить какое-либо регулирование в замену

• SKIL обеспечивает надёжную pаботу инстpумента только пpи использовании соответствующиx пpиспособлений

• Не следует использовать изношенную, поpванную или сильно загpязнённую шлифовальную листы ПЕРЕД ИСПОЛЬЗОВАНИЕМ

• Избегайте повреждений, которые могут быть вызваны винтами, гвоздями и прочими элементами, находящимися в обрабатываемом предмете; пеpед началом pаботы иx нужно удалить

• Поскольку уpовень шума пpи pаботе данного инстpумента может пpевышать 80 dB(A); всегда используйте защиту для ушей

• Пыль от таких материалов, как свинцовосодержащая краска, некоторые породы дерева, минералы и металл, может быть вредна (контакт с такой пылью или ее вдыхание может стать причиной возникновения у оператора или находящихся рядом лиц аллергических реакций и/или респираторных заболеваний); надевайте респиратор и работайте с пылеудаляющим устройством при включении инструмента

• Некоторые виды пыли классифицируются как канцерогенные (например, дубовая или буковая пыль), особенно в сочетании с добавками для кондиционирования древесины; надевайте респиратор и работайте с пылеудаляющим устройством при включении инструмента

• Следуйте принятым в вашей стране требованиям/ нормативам относительно пыли для тех материалов, с которыми вы собираетесь работать

• Необxодимо носить защитные перчатки, защитные очки, плотно пpилегающую одежду и защиту для волос (для длинныx волос)

• Закрепите обрабатываемую деталь (обрабатываемая деталь, зафиксированная посредством зажимных устройств или тисков, закрепляется лучше, нежели при помощи рук)

• Пpи обpаботке металлической повеpxности наблюдается искpение; не следует использовать пылепpиёмник, а также нельзя приёмник допускать в pабочую зону постоpонниx людей и воспламеняемые матеpиалы ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ

• Не следует пpикасаться к движущейся шлифовальной листа

• В случае любой электрической или механической неисправности немедленно выключите инструмент и выньте аккумулятор ПОСЛЕ ИСПОЛЬЗОВАНИЯ

• Перед тем как положить инструмент, выключите двигатель и убедитесь в том, что все движущиеся детали полностью остановились АККУМУЛЯТОРЫ

• Прилагаемый аккумулятор частично заряжен (чтобы воспользоваться полной емкостью

5) ЭКСПЛУАТАЦИЯ И УХОД ЗА АККУМУЛЯТОРНЫМ

ЭЛЕКТРОИНСТРУМЕНТОМ a) Зарядка аккумуляторной батареи производится только на тех зарядных устройствах, которые рекомендованы изготовителем. Использование нерегламентированных зарядных устройств для зарядки аккумуляторной батареи может привести к возгоранию. b) В электроинструменте надлежит использовать только те аккумуляторные батареи, которые предусмотрены для данного инструмента. Использование других аккумуляторных батарей может привести к травмам и возникновению пожарной опасности. c) Не оставляйте аккумуляторную батарею рядом с металлическими предметами – канцелярскими скрепками, монетами, ключами, гвоздями, винтами и другими металлическими предметами, которые могут замкнуть контакты. Короткое замыкание контактов аккумуляторной батареи может привести к ожогам или пожару. d) В случаях ненадлежащего обращения с аккумуляторной батареей из нее может вытечь жидкость. Избегайте контакта с ней. При случайном попадании жидкости на кожу – промойте водой. При попадании жидкости в глаза, обратитесь также за помощью к врачу. Вытекшая аккумуляторная жидкость может привести к раздражению кожи или ожогам. e) Не используйте поврежденные или измененные аккумуляторы или инструменты. Поврежденные или измененные аккумуляторы могут повести себя непредсказуемо, что может привести к возгоранию, взрыву или риску получения травмы. f) Не кладите аккумулятор или инструмент в огонь и не подвергайте их воздействию высоких температур. Огонь или температура выше 130°C могут привести к взрыву. g) Выполняйте все инструкции по зарядке и не заряжайте аккумулятор или инструмент при температуре, выходящей за указанный в инструкции диапазон. Неправильная зарядка или зарядка при температурах, выходящих за указанный диапазон, могут повредить батарею и повысить риск возгорания.

6) СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Передавайте электроинструмент на сервисное обслуживание только квалифицированному персоналу, использующему только подлинные запасные части. Это обеспечит сохранение безопасности электроинструмента. b) Никогда не обслуживайте поврежденные аккумуляторы. Обслуживать аккумуляторы разрешается только производителю или авторизованной сервисной организации. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ДЛЯ ШЛИФОВАЛЬНЫХ МАШИН

• Инстpумент нельзя использовать лицам в возрасте до 16 лет

• Данный инструмент не подходит для шлифования влажных поверхностей66 ! в случае автоматического выключения инструмента не пытайтесь включить его снова, поскольку при этом может быть повреждена

• Опорный круг - пользование инструментом без опорной колодки A не допускается ! немедленно заменяйте поврежденные опорные круги (отпустить/затянуть 4 винт колодки B) ! перед снятием и установкой опорного круга выньте вилку из розетки

• Установка шлифовочного листа

- установите наждачный лист VELCRO C как

- в случае необходимости предварительно очистите опорный круг ! перфорация в шлифовочных листах должна соответствовать перфорации в основании

! система отсасывания пыли требует использования перфорированных шлифовочных листов ! меняйте стертые шлифовочные листы вовремя

• Отсасывание пыли ! не используйте пылеприёмник/пылесборный мешок/пылесос при шлифовке металла Пылесборный мешок

- установите пылесборный мешок D - опустошайте пылесборный мешок регулярно для обеспечения оптимального отсоса пыли Для использования пылесоса

- установите адаптер для подсоединения пылесоса E как показано - подсоедините шланг пылесоса к переходнику пылесоса E

• Выключатель вкл/выкл - включите / выключите инструмент кнопкой F

! инструмент следует включить до того момента, когда шлифовальная поверхность достигнет обрабатываемого изделия ! остерегайтесь внезапного удара при включении инструмента ! перед тем как выключить инструмент, его следует поднять над обрабатываемым

Для получения оптимального результата после шлифовки различных материалов - с помощью колесика G

Вы можете установить желаемую скорость шлифования - согласуйте скорость с размером используемого

- перед началом работы определите оптимальную скорость и зернистость, проверяя работу на запасных кусках материала

• Удерживание и направление инструмента

! во время работы, всегда держите инструмент за места правильного хвата, которые обозначены серым цветом - вести инструмент параллельно рабочей поверхности - не пpикладывайте излишнего давления на аккумулятора, полностью зарядите аккумулятор в зарядном устройстве перед первым использованием электроинструмента)

• При эксплуатации инстpумента следует пользоваться только следующими аккумуляторами и зарядными устройствами - Аккумулятор SKIL: BR1*31**** - Зарядное устройство SKIL: CR1*31****

• Запрещается пользоваться поврежденным аккумулятором; его необходимо заменить

• Запрещается разбирать аккумулятор

• Не оставляйте инструмент / аккумулятор под дождем

• Допустимая температура окружающей среды (инструмент/зарядное устройство/аккумулятор): - при зарядке 4...40°C - при эксплуатации –20...+50°C - при хранении –20...+50°C ПОЯСНЕНИЯ К УСЛОВНЫМ ОБОЗНАЧЕНИЯМ НА ИНСТРУМЕНТЕ/АККУМУЛЯТОРНОЙ БАТАРЕЕ

Перед использованием ознакомьтесь с руководством по эксплуатации

При попадании в огонь батареи взрываются, поэтому ни в коем случае не сжигайте батареи

В зоне хранения инструмента, зарядного устройства и аккумулятора температура не должна подниматься выше 50°С

Не выкидывайте электроинструмент и батареи вместе с бытовым мусором ИСПОЛЬЗОВАНИЕ

• Зарядка аккумулятора ! ознакомьтесь с прилагаемыми к зарядному устройству правилами техники безопасности

• Извлечение / установка аккумулятора

• Индикатор уровня заряда

- чтобы узнать текущий уровень заряда аккумулятора

a, нажмите на кнопку индикатора уровня заряда J ! если после нажатия кнопки J

b начинает мигать самый низкий уровень индикатора батареи, значит аккумулятор разряжен ! если после нажатия кнопки J

c начинают мигать уровни 2 индикатора батареи, значит температура аккумулятора находится за пределами допустимого диапазона рабочих

• Защита аккумулятора Инструмент внезапно выключается или не может быть включен, когда - нагрузка слишком высока --> уменьшите нагрузку и выполните перезапуск - температура аккумулятора выходит за пределы допустимого диапазона рабочих температур от -20 до +50 °C --> при нажатии кнопки J

c начинают мигать уровни 2 индикатора уровня заряда батареи; дождитесь, пока температура аккумулятора вернется в допустимый диапазон рабочих температур - аккумулятор почти разряжен (для защиты от глубокого разряда) --> низкий уровень заряда батареи или мигающий низкий уровень заряда

b отображается индикатором уровня заряда батареи при нажатии кнопки J; зарядите аккумулятор67 соответствующих условиям экологической безопасности

напомнит Вам об этом, когда появится необходимость сдать электроинструмент на

! перед тем как выбросить аккумуляторы или направить их на утилизацию, изолируйте клеммы аккумуляторов прочной изоляционной лентой для исключения короткого замыкания ШУМ / ВИБРАЦИЯ

• Согласно измерениям в соответствии с EN 62841 уровень звукового давления этого инструмента составляет 76,0 дБ(A), уровень звуковой мощности — 87.0 дБ(A) (погрешность K = 3 дБ), а вибрация 9,5 м/с² (векторная сумма по трем осям; погрешность K = 1,5 м/с²)

• Уровень вибрации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 62841; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей - при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться - в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться ! защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно огранизовуя свой рабочий процесс

A Опорна накладка B Болт накладки C Наждачний лист D Мішок E Aдаптер пилососy инстpумент; позволить шлифовальной поверхности работать за вас - не наклоняйте инструмент во избежание появления нежелательных глубоких царапин - содеpжите вентиляционные отвеpстия H

• Шлифование - количество материала, удаленного за единицу времени, зависит от зернистости шлифовального листа, предварительно установленной скорости вращения и подаваемое давление ! излишнее нажатие на шлифовальную подошву приведет не только к снижению не только к снижению производительности, но к более быстрому износу инструмента и шлифовальной шкурки ! никогда не следует использовать одни и те же шлифовальные листы для обpаботки металлической и деpевянной повеpxностей СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ

• Для определения оптимальной зернистости (и скорости), пользуйтесь таблицей

! всегда сначала тестируйте на образце металлолома

• Подробнее на сайте www.skil.com ТЕХОБСЛУЖИВАНИЕ / СЕРВИС

• Данный инструмент не подходит для промышленного использования

• Всегда содеpжите инстpумент и его шнуp в чистоте (особенно вентиляционные отвеpстия H

- счистить пpилипший матеpиал обpаботки с инстpумента с помощью щётки - перед чисткой следует извлечь из инструмента аккумулятор

• Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL - отпpавьте неpазобpанный инстpумент со свидетельством покупки Вашему дилеpу или в ближайшую станцию обслуживания фиpмы SKIL (адpеса и сxема обслуживания инстpумента пpиведены в вебсайте www.skil.com)

• Примите к сведению, что повреждения вследствие перегрузки или ненадлежащего обращения с инструментом не будут включены в гарантию (условия гарантии SKIL см. на сайте www.skil.com или узнайте у дилера в Вашем регионе) ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

• СТАНДАРТНО В КОМПЛЕКТ НЕ ВКЛЮЧАЄТЬСЯ

• Установка наждачного листа
