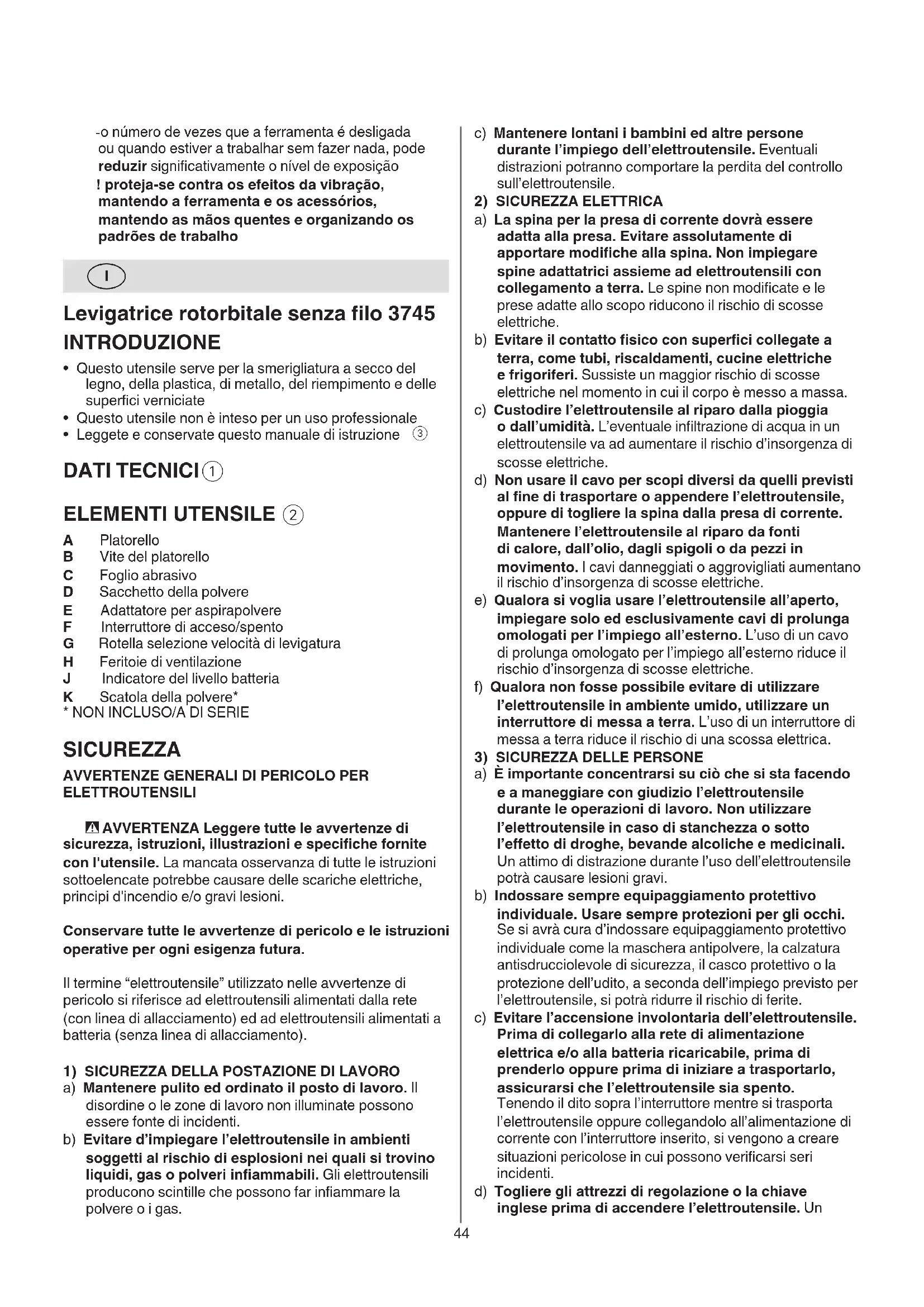

MANUALE UTENTE 3745 CA SKIL

• Questo utensile serve per la smerigliatura a secco del legno, della plastica, di metallo, del riempimento e delle superfici verniciate
• Questo utensile non è inteso per un uso professionale.
  Leggete e conservate quello manuale di istruzione ③

DATI TECHNICI①

ELEMENTI UTENSILE ②

A Platorello
B Vite del platorello
C Foglio abrasivo
D Sacchetto della polvere
E Adattatore per aspirapolvere
F Interruttore di acceso/spento
G Rotella selezione velocità di levigatura
H Feritoie di ventilazione
J Indicatore del livello batteria
K Scatola della polvere
NON INCLUSO/A DI SERIE

SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER ELETTROUTENSILI

AVVERTENZA Leggere tutte le avventenze di sicurezza, istruzioni, illustrazioni e specifiche fornite con l'utensile. La mancata osservanza di tutte le istruzioni sogtoelencate potrebbe causare delle scariche elettriche, principi d'incendio e/o gravi lesioni.

Conservare tutte le avventenze di pericolò e le istruzioni operative per agli esigenza futura.

Il termine "eletttroutensile" utilizzato nelle avventenze di pericolo si riferisce ad eletttroutensili alimentati alla rete (con linea di allacciamento) ed ad eletttroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato ilippo di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far infiammare la polvere o i gas.

c) Mantenere lontani i bambini ed altri persone durante l'impiego dell'elettROUTensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettROUTensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettROUTensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l'eletttroutensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un eletttroutensile va ad augmentare il rischio d'insorgenza di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'elettROUTensile, oppure di togliere la spina alla presa di corrente. Mantenere l'elettROUTensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido,utilizzare un interruptore di messa a terra. L'uso di un interruptore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) è importante concentrarsi su cui che si sta facendo e a maneggiare con giudizio l'elettROUTensile durante le operazioni di lavoro. Non utilizzato l'elettROUTensile in caso di stanchezza o quello dell'elettROUTensile. Un attimo di disturazione durante l'uso dell'elettROUTensile potra causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'eletttroutensile, si potrā ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dato sopra l'interruttore nelle strasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserto, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'elettroutensile. Un

elettroutensile o una chiave inglese che si trovino in una parte dell'elettroutensile in rotazione potranno causare lesioni.

e) E importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sare possibile controllare meglio l'elettroutensile in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati alla errori. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione cui cause gravi lesions in una frazione di secondo.
4) MANEGGIO ED IMPIEGO ACCURATO DI ELETTROUTENSILI
a) Non sovraccaricare l'elettROUTensile. Impiegare l'elettROUTENSILE adatto per sbrigare il lavoro. Utilizzato l'elettROUTENSILE adatto si potravaporare meglio e con maggior sicurezza nell'ambito della gamma di potenza individata.
b) Non utilizzato elettROUTensili con interruttori difettosi. Un elettROUTensile che non si più accendere o spegnere è pericoloso e dovrà essere riparato.
c) Prima di procedere ad operazioni di regolazione sull'eletttroutensile, prima di sostituire parti accessory oppure prima di posare l'eletttroutensile al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione evitera che l'eletttroutensile possa essereMESSO in funzione inavvertamente.
d) Custodire gli eletttroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare I'electrontensile a persone che non sono abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli eletttroutensili sono pericolosi se utilizzati da persona inesperte.
e) Eseguire la manutenzione degli eletttroutensili e degli accessori. Verificare che le parti mobili dell'eletttroutensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'eletttroutensile stesso. Far riparare le parti danneggiate prima d'impiegare l'eletttroutensile. Numerosi incidenti vengono causati da eletttroutensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere affiliati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di elettroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolò.

h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.
5) MANEGGIO ED IMPIEGO ACCURATO DI ACCUMULATORI
a) Caricare l'accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso.
b) Utilizzare negli elettroutensili solo ed esclusivamente gli accumulatorati previsti allo scopo. L'uso di accumulatorati di tipo diverso potra dare insorgenza a lesions e comportare il rischio d'incendi.
c) Tenere l'accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall'accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall'accumulatore potra causare irritazioni cutanee o bruciature.
e) Non utilizzato una batteria ricaricabile, né un elettrotensile, qualora siano danneggiati o siano stati modificati. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni.
f) Non esporre una batteria ricaricabile o un elettrotensile al fuoco o a temperature excessive. L'esposizione al fuoco o a temperature superiore a 130^ cui po causare esplosioni.
g) Rispettare tutte le istruzioni di carica e non caricare la batteria ricaricabile o l'elettROUTensile fuori dal Campo di temperatura indicate nelle istruzioni stesse. Una carica non corretta, o fuori dal Campo di temperatura indicate, perché comportare danni alla batteria ed aumento il pericolò di incendio.
6) ASSISTENZA
a) Fare riparare l'eeltroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eeltroutensile.
b) Non sottoporre in alcun caso a manutenzione batterie ricaricabili danneggiate. La manutenzione di batterie ricaricabili andrè effettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.

ISTRUZIONI DI SICUREZZA PER LEVIGATRICI

NOTE GENERALI

• Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni
• Questo utensile non può lavorare con acqua
  Non usare mai l'utensile se il cavo è danneggiato;

sopportire con un cavo apposto disponibile presso i centri di assistenza.

Non lavorare mai materiali contenenti amianto (l'amianto è ritenuto materiale cancerogeno)
- Rimuovere la batteria dall'utensile prima di svolgere una regolazione o sostituire un accessorio

ACCESSORI

• La SKIL garantisce un perfetto funzionamento dell'utensile soltanto se vengono utilizzati accessori originali
  Non continuare ad usare fogli usurati, stagliati oppure già troppo carichi di materiale levigato

PRIMA DELL'USO

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione
• Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A); utilizzare le cuffie di protezione

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo sono essere nocive (il dato con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all'operaatore o ad altre persone presenti sul dato); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzato un dispositivo per l'estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione
• Portare guanti protettivi, occhiali di protezione, abiti adatti edaderenti al corpo e una protezione per i capelli (in caso di capelli lunghi)
• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se fissato con apposti dispositivi di serraggio o con una morsa e non tenendolo con la mano)
• Nella levigatura del metallo vengono generate scintille; non utilizzare la scatola della polvere e allontanare altre persone e materiali infiammabili dall'area di lavoro

DURANTE L'USO

• Evitare di toccare il foglio nelle gesti si trova in movimento
• Nel caso di cattivo funzionamento elettrico o meccanico, spegnere subito l'utensile e rimuovere la batteria

DOPO L'USO

• Quando riponete l'utensile accertatevi che non ci siano parti in movimento e che il motore sua spento

BATTERIE

• La batteria fornita è parzialmente caricata (per garantire la piena capacité della batteria, caricarla completeness con il caricabatteria prima del primo uso dell'elettroutensile)
• Usare solamente le batterie fornite con quello utensile

-Batteria SKIL: BR131***

-Caricabatteria SKIL: CR131***

• Non usare a batteria quando è danneggiata; delve essere sostituita immediatamente
  Non smontare la batteria
  Non esporre utensile/batteria alla pioggia

• Temperatura ambientale consentita (utensile/ caricabatteria/batteria):

-in fase di ricarica 4... 40^
-in fase d'esercizio -20 +50^
-in fase di stoccaggio -20 +50^

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE/ BATTERIA

③ Leggere il manuale di istruzioni prima dell'uso
④ Le batterie esplodono se gettate nel fuoco, pertanto non bruciare le batterie per alcun motivo
⑤ Riponete utensile/caricabatteria/batteria in luoghi oven non si superino i 50^
Non gettare l'elettROUTensile e le batterie con i rifiuti domestici

USO

Ricarica batteria

! leggere le avventenze di sicurezza e le istruzioni fornite con il caricabatteria

Rimozione/installazione della batteria ②
- Indicatore del livello batteria ⑦

-premere il pulsante dell'indicatore del livello batteria J per visualizzare il livello attuale ⑦
! se il livello più basso dell'indicatore del livello batteria inizia a lampeggiare dopo aver premuto il pulsante J ⑦ b, la batteria è scarica
! se i 2 livelli dell'indicatore del livello batteria iniziano a lampeggiare dopo aver premuto J
⑦ c, la temperatura della batteria non rientra nel Campo dei valori di impiego consentiti

• Protezione per la batteria

L'utensile si spegne improvisamente o non può essere accesso, quando

• il carico è troppo alto --> rimuovere il carico e riavviare

-la temperatura della batteria non rientra nel campo dei valori di impiego massimi di -20 e +50^ -->
2 i livelli dell'indicatore del livello batteria iniziano a lampeggiare se si preme il pulsante J ⑦ c; attendere finché la batteria non è rientrata nel Campo dei valori di impiego consentiti
-la batteria è quasi scarica (per proteggerla contro la scarica profonda) --> l'indicatore del livello batteria在哪么 un livello batteria basso o un livello batteria lampeggiante ⑦b se si preme il pulsante J; caricare la batteria

! non continuare a premere l'interruttore on/off\ dopo che l'utensile si è spento automaticamente:\ cità potrebbe danneggiare la batteria

• Platorello

-nonutilizzaremai l'utensile sensaaver montato il plastorelloA
! sostituire immediatamente i platorelli danneggiati (svitare/avvitare le 4 viti del platorello B)
! togliere la spina alla corrente prima di rimuovere/ montare il platorello

Montaggio del foglio abrasivo 8

-montare il foglio abrasivo VELCRO C come illustrato -prima di applicare il disco pulire, se necessario, il platorello
! i fori del foglio devono corrispondere ai fori della piastra

! per non ostacolare l'aspirazione impiegare solo foglio abrasivo perforato

! sostituire il foglio abrasivo consumato per tempo

• Aspirazione della polvere

! non usare la scatola raccoglipolvere/il sacchetto raccoglipolvere/l'aspirapolvere durante al smerigliatura del metallo

Sacchetto della polvere 9

-montare il sacchetto raccoglipolvere D

-svuotare regolarmente il sacchetto della polvere per ottimale raccolta della polvere

Per usare un aspirapolvere 10

• montare l'adattatore per aspirapolvere E come illustrato

-collegare il tubo dell'aspirapolvere all'adattatore per aspirapolvere E

• Interruttore di accesso/spento

-attivate/disattivate I'utensile premendo in ventro/fuori I'interruttore F ②

! prima che la superficie levigante raggiunga il pezzo in lavorazione, l'utensile delve essere acceso

! attenzione all'impatto improviso provocato dall'attivazione dell'utensile

! prima di spegnere l'utensile, dovreste sollevarlo dal pezzo di lavorazione

Controllo della velocità ⑪

Per un risultato ottimore della levigatura su qualsiast materiale

-regolando la rotella G ② potrete scegliere la velocita di smerigliatura desiderata

-regolare la velocità in base alla grana del disco abrasivo utilizzato

-prima di iniziare la lavorazione selezionare la giusta velocità facendo una prova su un materiale di scarto

• Tenuta e guida dell'utensile 13

! durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) griglia(e)

-tenere l'utensile parallelo alla superficie di lavoro

-non applicare troppa pressione all'utensile; lasciare che sa la superficie levigante a favorare per voi

-non inclinare l'utensile per evitare segni di levigatura non voluti

-tenere scoperte le feritoie di ventilazione H②

• Smerigliatura

-il rendimento della smerigliatura viene determinato.
dalla scelta del foglio abrasivo, alla velocità di
smerigliatura preselezionata e alla pressione di
contatto

! un eccessivo aumento della pressione esercitata non comporta una più alta prestazione abrasiva ma provoca una maggiore usura dell'utensile e del foglio abrasivo

! mai eseguire lavorazioni con lo stesso foglio abrasivo su legno e su metallo

CONSIGLIO PRATICO

Per determinare la grana (e la velocità) ottimale, la tabella ⑫ cui quere essere usata come riferimento

! effettuate sempre una prova su un pezzo di materiale di scarto

Per ulteriori informazioni consultare il site www.skil.com

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione H ②)

-asportare con un pennello la polvere da levigatura che sia rimasta attaccata
-rimuovere la batteria dall'utensile prima della pulizia

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili SKIL

• inviare l'utensile non smontato assieme alle prove di acquireo al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

• Tenere presente che danni causati da sovraccarico o utilizzo improprio sono escludi alla garanzia (per la condizioni di garanzia SKIL, visitare il site www.skil.com o contattare il proprio rivenditore)

TUTELA DELL'AMBIENTE

Non gettare l'elettroutensile, le batterie, gli accessori e l'imballaggio con i rifiuti domestici (solo per Paesi UE)

-secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettROUTensili ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible
-il simbolo ⑥ vi ricorderà quello fatto in fase di smaltimento
! prima dello smaltimento proteggere i terminali delle batterie con nastro pesante per prevenir cortocircuiti

RUMOROSITA/VIBRAZIONE

• Misurato secondo EN 62841, il livello di pressione sonora garantito di quello utensile è di 76,0 dB(A), il livello di rumorosità è di 87.0 dB(A) (incertezza K = 3 dB) e il livello delle vibrazioni di 9,5 m/s² (somma vettoriale di tre direzioni; incertezza K = 1.5 m/s²)
• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 62841; quello valore può essere utilizzato perMETTAREa confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibratione quando si impiega l'utensile per le applicazionimentionate

-se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumento notevolmente
-i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro
