РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 7405 AA SKIL

Эксцентриковая шлифовальная машина 7405

ВВЕДЕНИЕ

• Этот инструмент предназначен для сухой шлифовки обработки древесины, пластмасс, металлов, шпаклевки и окрашенных поверхностей
• Данный инструмент не подходит для промышленного использования
• Прочитайте и сохраните с данной инструкцией ③

ТЕХНИЧЕСКИЕ ДАННЫЕ ①

ДЕТАЛИ ИНСТРУМЕНТА ②

A Опорный круг
В Винт для опорного круга
С Шлифовальный круг
D Пылезащитная юбка
Е Пылесборный мешок
F Выключатель вкл/выкл
G Фиксатор выключателя
Н Вспомогательная ручка
J Барашковая шайба дня регулирования вспомогательная ручку
К Вентиляционные отверстия

БЕЗОПАСНОСТЬ

ОСНОВНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Прочтите все указания и инструкции по технике безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут сталь причиной электрического поражения, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования.

Использованное в настоящих инструкциях и указаниях понятие "электроинструмент" распространяется на электроинструмент с питанием от сети (с кабелем питания от электросети) и на аккумуляторный электроинструмент (без кабеля питания от электросети).

1) БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА
a) Соблюдайте чистоту и поддерживайте надлежащую освещенность на рабочем месте. Беспорядок на рабочем месте или его плохое освещение могут привести к несчастным случаям.
b) Не используйте с электроинструментом во взрывоопасной среде, т.е. в непосредственной близости от легковоспламеняющихся жидкостей, газов или пыли. В процессе работы электроинструмент искрит и искры могут воспламенить газы или пыль.
с) При работе с электроинструментом не допускайте детей или посторонних на Ваше рабочее место. Отвлечение Вашего внимания может привести к потере контроля над работой инструмента.
2) ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ
a) Штепсельная вилка кабеля питания электроинструмента должна соответствовать розетке электросети. Не вносите никаких изменений в конструкцию вилки. Не используйте адапторы для электроинструмента с защитным заземлением. Заводские штепсельные вилки и соответствующие им сетевые розетки существенно снижают вероятность электрошока.
b) Избегайте механических контактов с такими заземленными поверхностями, как трубопроводы, системы отопления, плиты и холодильники. При соприкосновении человека с заземленными предметами во время работы инструментом вероятность электрошока существенно возрастает.
с) Оберегайте электроинструмент от воздействия дождя и влаги. Попадание воды в электроинструмент повышает вероятность электрического удара.
d) Используйте кабель строго по назначению. Не допускается тянуть и передвигать электроинструмент за кабель или использовать кабель для вытягивания вилки из розетки.

Оберегайте кабель инструмента от воздействия высоких температур, масла, острых кромок или движущихся частей электроинструмента.

Поврежденный или спутанный кабель повышает возможность электрического удара.

e) При работе на улице используйте удлинитель, предназначенный для работы вне помещения. Использование такого удлинителя снижает вероятность электрического удара.
f) Если невозможно избежать применения электроинструмента в сыром помещении, то устанавливайте устройство защиты от утечки в землю. Использование устройства защиты от утечки в землю снижает риск электрического поражения.
3) ЛИЧНАЯ БЕЗОПАСНОСТЬ
a) Будьте внимательны, следите за тем, что Вы делаете и выполняйте работу обдуманно. Не пользуйтесь электроинструментом, если Вы устали или находится под воздействием транквилизаторов, алкоголя или медицинских препаратов. Секундная

потеря концентрации в работе с электроинструментом может привести к серьезным травмам.
b) Используйте средства индивидуальной защиты. Защитные очки обязательны. Средства индивидуальной защиты, такие как противопылевой респиратор, нескользящая защитная обувь, шлем-каска, средства защиты органов слуха применяются в соответствующих условиям работы обстоятельствах и минимизируют возможность получения травм.
с) Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Если Вы при транспортировке электроинструмента держите палец на выключателе или включенный электроинструмент подключаете к сети питания, то это может привести к несчастному случаю.
d) Во избежание травм перед включением инструмента удалите регулировочный или гаечный ключ из вращающейся части инструмента.
e) Не переоценивайте свои возможности. Твердо стойте на ногах и удерживайте равновесие. В таком положении вы сможете лучше контролировать инструмент в неожиданных ситуациях.
f) Используйте подходящую рабочую одежду. Не надевайте свободную одежду и украшения. Волосы, одежда и перчатки должны находиться подальше от движущихся частей электроинструмента. Свободная одежда, украшения или длинные волосы легко могут попасть в движущиеся части электроинструмента.
g) При наличии пылеотсасывающих и пылесборных приспособлений убедитесь в том, что они подсоединены и используются надлежащим образом. Применение пылеотсоса может снизить опасности, создаваемые пылью.
4) ЭКСПЛУАТАЦИЯ И УХОД ЗА ЭЛЕКТРОИНСТРУМЕНТОМ
а) Не перегружайте инструмент. Используйте тот инструмент, который предназначен для данной работы. С подходящим инструментом Вы выполните работу лучше и надежней, используя весь диапазон его возможностей.
b) Не используйте инструмент с неисправным выключателем. Инструмент с неисправным выключателем опасен и подлежит ремонту.
с) До начала наладки электроинструмента, замены принадлежностей или прекращения работы отключайте штепсельную вилку от розетки сети и/или выньте аккумулятор. Данная мера предосторожности предотвращает случайное включение инструмента.
d) Храните неиспользуемый электроинструмент в недоступном для детей месте и не позволяйте использовать его лицам, не умеющим с ним обращаться или не ознаномленным с инструкцией по эксплуатации. Электроинструменты представляют собой опасность в руках неопытных пользователей.
e) Электроинструмент требует надлежащего ухода. Проверяйте безупречность функции подвижных частей, лёгкость их хода, целостность всех частей и

отсутствие повреждений, которые могут негативно сказаться на работе инструмента. При обнаружении повреждений сдайте инструмент в ремонт. Большое число несчастных случаев связано с неудовлетворительным уходом за электроинструментом

f) Режущие части инструмента необходимо поддерживать в заточенном и чистом состоянии. При надлежащем уходе за режущими принадлежностями с острыми кромками они реже заклиниваются и инструмент лучше поддаётся контролю.

g) Используйте электроинструмент, принадлежности, биты и т.д. в соответствии с данными инструкциями, исходя из особенностей условий и характера выполняемой работы. Использование электроинструмента не по назначению может привести к опасным последствиям.

5) СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Передавайте инструмент на сервисное обслуживание только квалифицированному персоналу, использующему только подлинные запасные части. Это обеспечит сохранение безопасности электроинструмента.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ДЛЯ ШЛИФОВАЛЬНЫХ МАШИН

ОБЩЕЕ

• Инструмент нельзя использовать лицам в возрасте до 16 лет
• Данный инструмент не подходит для шлифования влажных поверхностей
• Никогда не используйте инструмент, если сетевой шнур повреждён; необходимо, чтобы квалифицированный специалист заменил сетевой шнур
• Не обрабатывайте материалы с содержанием асбеста (асбест считается канцерогеном)
  • Перед регулировкой или сменой принадлежностей обязательно выньте вилку из сетевой розетки НАСАДКИ
• SKIL обеспечивает надёжную работу инструмента только при использовании соответствующих приспособлений
• Не следует использовать изношенные, порванные или сильно загрязненные шлифовальные круги
• Обязательно убедитесь, что напряжение питания соответствует напряжению, указанному на фирменном штемпеле инструмента (инструменты, рассчитанные на напряжение 230 В или 240 В, можно подключать к питанию 220 В)
• Избегайте повреждений, которые могут быть вызваны винтами, гвоздями и прочими элементами, находящимися в обрабатываемом предмете; перед началом работы их нужно удалить
• Используйте полностью размотанные и безопасные удлинители, рассчитанные на ток не менее 16 А
• Поскольку уровень шума при работе данного инструмента может превышать 80 dB(A); всегда используйте защиту для ушей
• Пыль от таких материалов, как свинцовосодержащая краска, некоторые породы дерева, минералы и металл, может быть вредна (контакт с такой пылью или ее вдыхание может стать причиной возникновения у

ПЕРЕД ИСПОЛЬЗОВАНИЕМ

оператора или находящихся рядом лиц аллергических реакций и/или респираторных заболеваний); надевайте респиратор и работайте с пылеудаляющим устройством при включении инструмента

• Некоторые виды пыли классифицируются как канцерогенные (например, дубовая или буковая пыль), особенно в сочетании с добавками для кондиционирования древесины; надевайте респиратор и работайте с пылеудаляющим устройством при включении инструмента
• Следуйте принятым в вашей стране требованиям/нормативам относительно пыли для тех материалов, с которыми вы собираетесь работать
• Необходимо носить защитные перчатки, защитные очки, плотно прилегающую одежду и защиту для волос (для длинных волос)
• Закрепите обрабатываемую деталь (обрабатываемая деталь, зафиксированная посредством зажимных устройств или тисков, закрепляется лучше, нежели при помощи рук)
• При обработке металлической поверхности наблюдается искрение; не следует использовать пылесборный мешок/пылесос, а также нельзя допускать в рабочую зону посторонних людей и воспламеняемые материалы

ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ

• Следите за тем, чтобы сетевой шнур не находился рядом с движущимися деталями инструмента; нужно всегда направлять электрический шнур к задней части инструмента, исключая его захват инструментом
• Не следует прикасаться к движущемуся шлифовальному кругу
• В случае любой электрической или механической неисправности немедленно выключите инструмент и выньте вилку из розетки
• При повреждении или разрезании сетевого шнура во время работы не прикасайтесь к нему, и немедленно выньте вилку из розетки

ПОСЛЕ ИСПОЛЬЗОВАНИЯ

- Перед тем как положить инструмент, выключите двигатель и убедитесь в том, что все движущиеся детали полностью остановились

ИСПОЛЬЗОВАНИЕ

- Опорный круг

- пользование инструментом без опорной колодки А не допускается

! немедленно заменяйте поврежденные опорные круги (отпустить/затянуть 4 винт колодки В)

! перед снятием и установкой опорного круга выньте вилку из розетки

- Крепление шлифовальных кругов

- просто прижмите шлифовальный круг С к опорному кругу так, чтобы отверстия в шлифовальном круге совпали с отверстиями в опорном круге

- в случае необходимости предварительно очистите опорный круг

! отсос пыли требует использования перфорированных шлифовальных дисков

- Отсасывание пыли ④

Для обеспечения оптимального отсоса пыли

- установите пылесборный мешок Е

• регулярно опустошайте пылесборный мешок
  ! не используйте пылесборный мешок при шлифовке металла

• Включение/выключение

• перед включением инструмента установите его так, чтобы вся шлифующая поверхность располагалась на заготовке
• при включении не надавливайте на инструмент слишком сильно
• включение/отключение инструмента производится нажатием/отпусканием курка выреключателя F

! остерегайтесь внезапного удара при включении инструмента

! перед тем как выключить инструмент, его следует поднять над обрабатываемым изделием

• Фиксатор выключателя ⑤

• нажмите на курок выключателя F
• нажмите на кнопку G большим пальцем
• отпустите курок выключателя
• снимите блокировку, нажав снова на курок выключателя F и отпустив его

- Удерживание и направление инструмента ⑥

! во время работы, всегда держите инструмент за места правильного хвата, которые обозначены серым цветом
! не прикладывайте излишнего давления на инструмент; позволить шлифовальной поверхности работать за вас
- направляйте инструмент параллельно обрабатываемой поверхности и перемещайте его кругами или взад-вперед в поперечном направлении
- не наклоняйте инструмент во избежание появления нежелательных глубоких царапин
- содержите вентиляционные отверстия К② не закрытыми

- Шлифование

• количество снимаемого материала определяется скоростью вращения шлифовального круга
• скорость вращения шлифовального круга снижается при увеличения давления, прикладываемого к инструменту

• Вспомогательная ручка

• отпустите гайку J почти полностью
• отведите книзу ручку Н в требуемое положение
• надёжно затяните гайку

СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ

- Для определения оптимальной зернистости пользуйтесь таблицей ⑦

! всегда сначала тестируйте на образце металлолома

• Снимите пылеуловитель D при шлифовании труднодоступных мест ⑧
• См дополнительную информацию на сайте www.skil.com

ТЕХОБСЛУЖИВАНИЕ / СЕРВИС

- Данный инструмент не подходит для промышленного использования

• Всегда содержите инструмент и его шнур в чистоте (особенно вентиляционные отверстия К②)
• счистить прилипший материал обработки с инструмента с помощью щётки
  ! перед чисткой инструмента выньте вилку из розетки
• Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL
• отправьте неразобранный инструмент со свидетельством покупки Вашему дилеру или в ближайшую станцию обслуживания фирмы SKIL (адреса и схема обслуживания инструмента приведены в вебсайте www.skil.com)

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

- Не выкидывайте электроинструмент, принадлежности и упаковку вместе с бытовым мусором (только для стран ЕС)

• во исполнение европейской директивы 2002/96/EC об утилизации отслужившего свой срок электрического и электронного оборудования и в соответствии с действующим законодательством, утилизация электроинструментов производится отдельно от других отходов на предприятиях, соответствующих условиям экологической безопасности
• значок ⑨ напомнит Вам об этом, когда появится необходимость сдать электроинструмент на утилизацию

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМСЄ

• Мы с полной ответственностью заявляем, что это изделие соответствует следующим стандартам или станда ртизованным документам: EN 60745, EN 61000, EN 55014, в соответствии с инструкциями 2004/108/EC, 2006/42/EC, 2011/65/EC
• Техническая документация y: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

SKIL Europe BV, 4825 BD Breda, NL 10.01.2013
- Сертификаты соответствия хранятся по адресу: ООО "Роберт Бош" ул. Акад. Королёва, 13, стр. 5 Россия, 129515, Москва

Сертификат о соответствии С-NL.AЯ46.B.46870

Срок действия сертификата о соответствии по 31.05.2017

"POCTECT-MOCKBA"

119049 г. Москва

ул.Житная, д.14, стр.1

ШУМНОСТИ/ВИБРАЦИИ

• При измерении в соответствии со стандартом EN 60745 уровень звукового давления для этого инструмента составляет 81 дБ (А) и уровень звуковой мощности - 92 дБ (А) (стандартное отклонение: 3 dB), и вибрации - 3,1 м/с² (по методу для рук; недостоверность K = 1,5 м/с²)

• Уровень вибрации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей

• при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться

• в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться
  ! защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно организовуя свой рабочий процесс

ДАТА ПРОИЗВОДСТВА

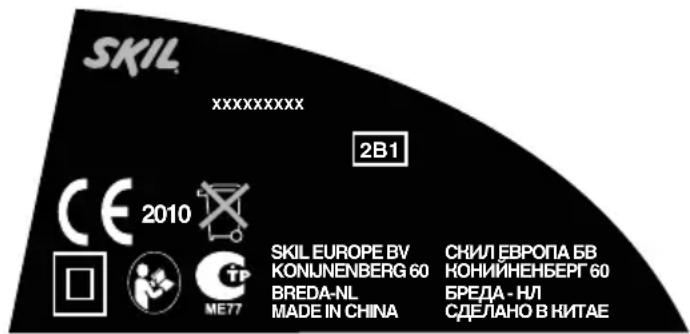

SKIL XXXXXXXXX 2B1 CE 2010 ME77 SKIL EUROPE BV KONIJNENBERG 60 BREDA-NL MADE IN CHINA СИЛ ЕВРОПА БВ КОНИЙНЕНБЕРГ 60 БРЕДА - НЛ СДЕЛАНО В КИТАЕ

- На дату производства на шильдике указывают первые три цифры серийного номера xxxxxxxх (как показано на рис. – см. выше)

- Приведённая ниже таблица поможет определить месяц производства инструмента

Год Янв. Февр. Марг Апр.					Май Июнь
2011	101	102	103	104 105	106
2012	201	202	203	204 205	206
2013	301	302	303	304 305	306
2014	41	7	418	419 420 453	454
2015	51	7	518	519 520 553	554
2016	61	7	618	619 620 653	654
2017	71	7	718	719 720 753	754
2018	81	7	818	819 820 853	854
2019	91	7	918	919 920 953	954

Год	Июль	Авг.	Сент.	Онт.	Ноябрь	Дек.
2011	107	108	109	110	111	112
2012	207	208	209	210	211	212
2013	307	308	309	310	311	312
2014	455	456	457	458	459	460
2015	555	556	557	558	559	560
2016	655	656	657	658	659	660
2017	755	756	757	758	759	760
2018	855	856	857	858	859	860
2019	955	956	957	958	959	960
