Fujinon XF 816mm f2.8 R LM WR - объектив FUJIFILM - Бесплатное руководство пользователя

Тип продукта	Сверхширокоугольный зум-объектив
Байонет	Fujifilm X
Фокусное расстояние	8–16 мм (эквивалент 12–24 мм в 35 мм)
Максимальная диафрагма	f/2,8
Минимальная диафрагма	f/22
Оптическая конструкция	20 линз в 13 группах (4 асферических, 3 ED, 3 Super ED)
Угол поля зрения	121° – 83,2°
Управление диафрагмой	9 лепестков (круговая), шаг 1/3 EV (19 ступеней)
Диапазон фокусировки	25 см – ∞
Максимальное увеличение	0,1×
Габариты (Диаметр × Длина)	ø88 × 121,5 мм
Вес (без крышек и бленды)	805 г
Диаметр фильтра	Нет (фильтры не совместимы)
Бленда	Встроенная, несъёмная
Защита от погодных условий	Пыле- и брызгозащита (уплотнение на байонете)
Мотор фокусировки	Линейный мотор (LM) для быстрой и тихой автофокусировки
Уход и чистка	Груша для пыли, мягкая ткань для пятен; избегать органических растворителей
Меры безопасности	Не смотреть на солнце через объектив; избегать ударов и экстремальных температур
Комплектация	Передняя крышка, задняя крышка, встроенная бленда, защитная ткань
Совместимость с прошивкой	Требуется обновление прошивки камеры

Часто задаваемые вопросы - Fujinon XF 816mm f2.8 R LM WR FUJIFILM

Можно ли использовать фильтры на XF8-16mmF2.8 R LM WR ?

Нет, из-за оптической конструкции никакие фильтры не могут быть установлены непосредственно на объектив. Бленда встроенная и не принимает фильтры.

Как чистить переднюю линзу?

Используйте грушу для удаления пыли, затем мягкую хлопчатобумажную ткань с небольшим количеством оптического очистителя. Никогда не используйте растворители, такие как разбавитель или бензол.

Объектив водонепроницаемый?

Да, он пыле- и брызгозащищен благодаря уплотнительному кольцу на байонете. Избегайте погружения в воду.

Какое минимальное расстояние фокусировки?

Минимальное расстояние составляет 25 см на всем диапазоне зума.

Бленда съемная?

Нет, бленда XF8-16mmF2.8 R LM WR встроенная и несъёмная. Её нельзя снять.

Можно ли использовать этот объектив на плёночной камере с байонетом X?

Нет, этот объектив предназначен исключительно для цифровых камер Fujifilm с байонетом X. Он не совместим с плёночными камерами.

Как обновить прошивку камеры для этого объектива?

Посетите веб-сайт Fujifilm для загрузки последней версии прошивки. Следуйте инструкциям в руководстве камеры. Объектив может требовать новую версию прошивки для корректной работы.

Какой вес объектива?

Вес составляет примерно 805 г (без крышек и бленды).

Есть ли риск повреждения, если смотреть на солнце через объектив?

Да, это может привести к постоянной потере зрения. Никогда не смотрите на солнце непосредственно через объектив или видоискатель.

Как хранить объектив для предотвращения плесени?

Храните его в прохладном и сухом месте, вдали от прямых солнечных лучей. Не оставляйте в горячем автомобиле. При необходимости используйте пакет с осушителем.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Fujinon XF 816mm f2.8 R LM WR FUJIFILM

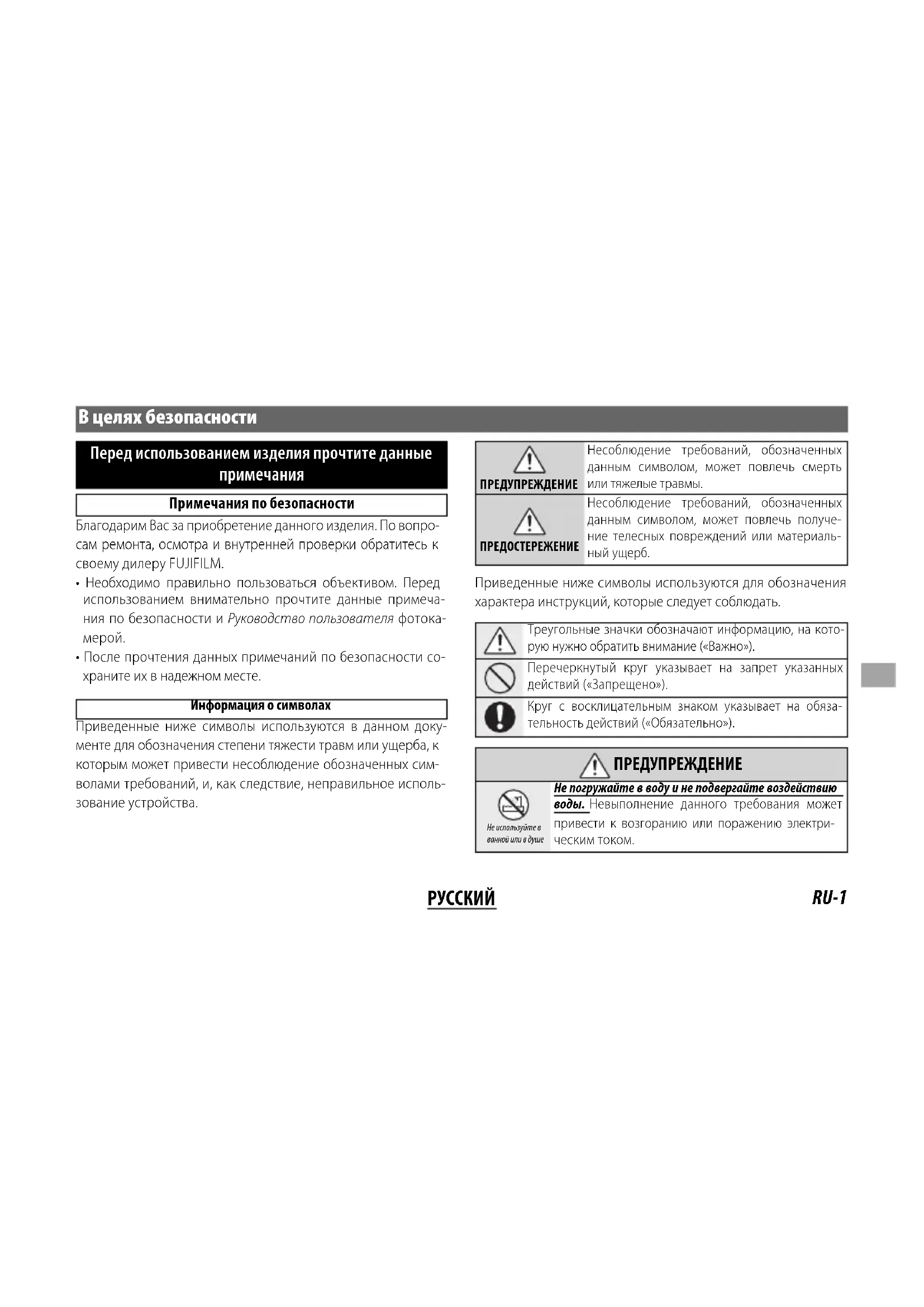

В целях безопасности

Перед использованием изделия прочтите данные примечания

Примечания по безопасности

Благодарим Вас за приобретение данного изделия. По вопросам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру FUJIFILM.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примечания по безопасности и Руководство пользователя фотокамерой.
• После прочтения данных примечаний по безопасности сохраните их в надежном месте.

Информация о символах

Приведенные ниже символы используются в данном документе для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное использование устройства.

ПРЕДУПРЕЖДЕНИЕ	Несоблюдение требований, обозначенныхданным символом, может повлечь смертьили тяжелые травмы.
ПРЕДОСТЕРЕЖЕНИЕ	Несоблюдение требований, обозначенныхданным символом, может повлечь полученне телесных повреждений или материальный ущерб.

Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать.

	Треугольные значки обозначают информацию, на которую нужно обратить внимание («Важно»).
	Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).
	Круг с восклицательным знаком указывает на обязательность действий («Обязательно»).

ПРЕДУПРЕЖДЕНИЕ

Не используйте в ванной или в душе

Не погружайте в воду и не подвергайте воздействию воды. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.

ПРЕДУПРЕЖДЕНИЕ		ПРЕДОСТЕРЕЖЕНИЕ
Не разбирайте	Не разбирайте (не открывайте корпус). Несоблюдение этой меры предосторожности может привести к возгоранию, поражению электрическим током или возникновению травм из-за неправильной работы изделия.	Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах, где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
Не прогайте внутренние детали	Если корпус разбился в результате падения или дру-гого чрезвычайного происшествия, не трогайте открытые детали. Несоблюдение этой меры предосторожности может привести к поражению электрическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей. Не медленно выньте батарею фотокамеры, соблюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для консультации.	Не оставляйте на прямом солнечном свету или в местах, подверженных воздействию высоких температур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию.
	Не кладите на неустойчивые поверхности. Изделие может упасть, вызвав травму.	Храните в местах, не доступных для маленьких детей. В руках ребенка данное изделие может стать причиной телесных повреждений.
	Не смотрите на солнце через объективскатели фотокамеры. Несоблюдение данной меры предосторожности может привести к необратимому нарушению зрения.	Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током.
		Во время съемки объектов, освещенных сзади, не допускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце находится в кадре или рядом с ним, может вызвать возгорание или ожоги.

ПРЕДОСТЕРЕЖЕНИЕ
	Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него не падает прямой солнечный свет. Солнечный свет, сфокусированный объективом, может вызвать возгорание или ожоги.
	Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму.

Утилизация электрического и электронного оборудования в домашних условиях

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне:

Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования.

Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут возникнуть в результате несоответствующей утилизации данного изделия.

Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторичному использованию отходов или в магазин, где вы приобрели изделие.

В странах за пределами Европейского союза, Норвегии, Исландии и Лихтенштейна: Если необходимо утилизировать данное изделие, включая батареи или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.

Перед использованием данного изделия

Характеристики объектива могут не соответствовать ожидаемым, а некоторые функции могут быть недоступны, если установлены старые версии прошивки фотокамеры. Обязательно обновите прошивку фотокамеры до последней версии. Инструкции по просмотру версии прошивки фотокамеры и обновлению прошивки фотокамеры доступны на следующем веб-сайте:

В случае, если у Вас нет доступа к компьютеру, обратитесь за поддержкой к местному дистри- бьютору из списка "FUJIFILM Worldwide Network", поставленного с Вашей фотокамерой.

Уход за изделием

• При использовании бленды объектива не беритесь за фотокамеру и не держите ее только за бленду.
• Не допускайте загрязнения сигнальных контактов объектива.
• Пользуйтесь грушей для удаления пыли и пуха со стеклянных поверхностей объектива или фильтра. Для удаления пятен и отпечатков паль-

цев нанесите небольшое количество жидкости для чистки объективов на мягкую, чистую хлопчатобумажную ткань или салфетку для чистки объективов и протрите объектив от ц краям круговыми движениями, соблюдая осторожность, не оставляя разводов и не касаясь стекла пальцами.

• Никогда не используйте для чистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Закройте крышку объектива и крышку байонета объектива, когда объектив не используется.
• Храните объектив и фильтр в прохладных, сухих местах, чтобы предотвратить образование плесени и коррозии. Не храните в местах, где на него попадает прямой солнечный свет, или рядом с нафталиновыми или камфорными шариками от моли.
• Берегите объектив от влаги. Коррозия может нанести непоправимый ущерб. При попадании дождевых капель или брызг воды их следует вытереть.
• Если объектив оставить в местах, подвергающихся воздействию высоких температур, то это может повредить или деформировать его.

Части объектива

① Бленда объектива
② Метки для установки
③ Фокусировочное кольцо

④ Кольцо масштабирования
⑤ Кольцо диафрагмы
⑥ Метки для установки (фокусное расстояние)

⑦ Сигнальные контакты объектива
⑧ Крышка объектива
⑨ Крышка байонета объектива

Бленда объектива XF8-16ммF2,8 R LM WR постоянно находится на объективе.
Крепление объектива имеет резиновое кольцо, которое обеспечивает защиту объектива от пыли и брызг. Кольцо можно заменить в любом сервисном центре FUJIFILM за отдельную плату.

Установка объектива

См. руководство пользователя фотокамерой для получения информации об установке и снятии объектива.

①Данное изделие предназначено исключительно для байонета X от FUJIFILM. Оно несовместимо с байонетом G или байонетом X пленочных фотокамер.

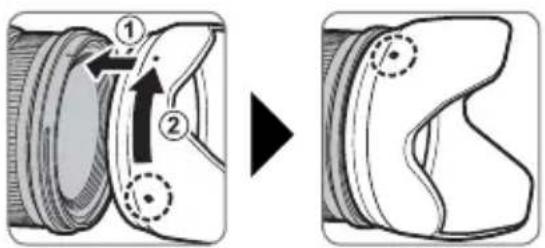

Установка бленды

При подсоединении бленды объектива уменьшают блики и защищают переднюю линзу. Присоедините бленду объектива, как показано на рисунке (только XF16-55mmF2.8 R LM WR).

◆Объектив XF16-55mmF2.8 R LM WR в данном случае используется только для наглядности.

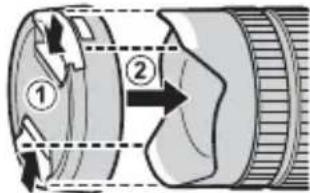

Присоединение крышек

После установки крышки объектива для XF8-16ммF2,8 R LM WR, как показано на рисунке, установите ее на бленду объектива и убедитесь, что она надежно зафиксирована.

①Не переносите объектив, удерживая его за крышку.

РУССКИЙ

Прилагаемые принадлежности

• Крышка объектива
  • Крышка байонета объектива
• Бленда объектива (только XF16-55mmF2.8 R LM WR)
  • Тканевая упаковка

Кольцо диафрагмы

При настройках, отличных от А, Вы можете настроить диафрагму, поворачивая кольцо диафрагмы (режимы экспозиции А и М).

Кольцо диафрагмы

A 22 16 13 11 A 22 16 11

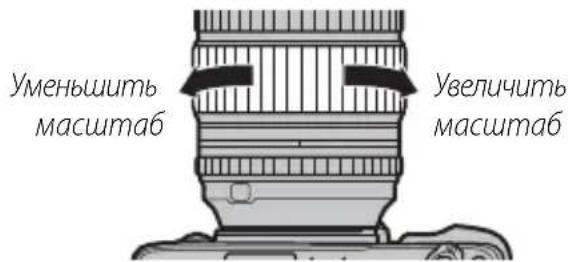

Масштабирование

Поверните кольцо масштабирования влево для уменьшения масштаба, сокращения приближения и увеличения видимой области кадра. Поверните кольцо масштабирования вправо для увеличения масштаба и усиления приближения, с тем чтобы объект занимал большую часть кадра.

Уменьшить масштаб Увеличить масштаб

① Если использовать кольцо масштабирования на влажном объективе, то возникает опасность проникновения воды внутрь объектива. Прежде чем использовать кольцо масштабирования, вытрите объектив насухо.

Технические характеристики

Тип	XF16-55mmF2.8 R LM WR XF8-16mmF2.8 R LM WR
Устройство объектива 17 линз в 12 группах (вкл	ючая 3 асфериче-ские линзы и 3 линзы сверхнизкой диспер-сии)	20 линз в 13 группах (включая 4 асферические линзы, 3 линзы сверхнизкой дисперсии и 3 линзы максимально сверхнизкой дисперсии)
Фокусное расстояние (эквивалент формата 35 мм)	f=16–55 мм (24–84 мм)	f=8–16 мм (12–24 мм)
Угол зрения 83,2°–29° 121°–83,2°
Макс. диафрагма f/2,8 f/2,8
Мин. диафрагма f/22 f/22
Управление диафрагмой Количество лезвий Размер раскрытия объектива	9 (округленное отверстие диафрагмы) 13 EV (19 раскрытий)	9 (округленное отверстие диафрагмы) 13 EV (19 раскрытий)
Диапазон фокусировки	Normal: 0,6 м - (диапазон масштабирования)Макросъемка: 30 см–10 м (W); 40 см–10 м (T)	25 см –∞
Макс. увеличение	T: 0,16×	T: 0,1×
Внешние размеры: Диаметр × длина* (прибл.) * расстояние от передней части объектива до фланца байонета объектива	W: 83,3 × 106,0 мм T: 83,3 × 129,5 мм	88 × 121,5 мм
Вес* (прибл.) * без крышек и бленд	655 g	805 g
Размер фильтра	77 мм	—

① Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления.
① В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.
Этот объектив использует линейные двигатели для обеспечения быстрой и точной автофокусировки с одновременным сохранением высоко-го качества изображения. Когда камера выключена, объектив отсоединен от корпуса камеры или функция воспроизведения включена, может быть слышен звук или может возникнуть легкая физическая вибрация вследствие отключения магнитов линейного двигателя. Это совершенно нормально и не будет отрицательно влиять на качество изображения или производительность объектива.
- Конструкция XF8-16ммF2,8 R LM WR не позволяет использовать фильтры.
