Fujinon XF 816mm f2.8 R LM WR - 镜头 FUJIFILM - 免费用户手册

产品类型	超广角变焦镜头
卡口	富士X卡口
焦距	8–16毫米（35毫米等效12–24毫米）
最大光圈	f/2.8
最小光圈	f/22
光学结构	13组20片（4片非球面、3片ED、3片超级ED）
视角	121° – 83.2°
光圈控制	9片（圆形），1/3 EV步长（19档）
对焦范围	25厘米 – ∞
最大放大倍率	0.1×
尺寸（直径×长度）	ø88 × 121.5毫米
重量（不含镜头盖和遮光罩）	805克
滤镜直径	无（不兼容滤镜）
遮光罩	内置固定式
耐候性	防尘防溅（卡口处有密封圈）
对焦马达	线性马达（LM），快速安静自动对焦
保养与清洁	使用气吹除尘，软布擦拭污渍；避免使用有机溶剂
安全须知	请勿透过镜头直视太阳；避免撞击和极端温度
随机附件	前镜头盖、后镜头盖、内置遮光罩、保护布
固件兼容性	需更新相机固件

常见问题 - Fujinon XF 816mm f2.8 R LM WR FUJIFILM

我可以在XF8-16mmF2.8 R LM WR镜头上使用滤镜吗？

不可以，由于光学设计，任何滤镜都无法直接安装在镜头上。遮光罩是固定式的，无法安装滤镜。

如何清洁前镜片？

使用气吹去除灰尘，然后用柔软的棉布蘸取少量光学清洁剂擦拭。切勿使用稀释剂或苯等溶剂。

镜头是否防水？

是的，通过卡口处的O型密封圈，具备防尘防溅性能。避免浸入水中。

最近对焦距离是多少？

整个变焦范围内最近对焦距离为25厘米。

遮光罩可以拆卸吗？

不可以，XF8-16mmF2.8 R LM WR的遮光罩是内置固定式，无法取下。

我可以在胶片X卡口机身上使用这款镜头吗？

不可以，这款镜头专为富士X卡口数码相机设计，不兼容胶片相机。

如何更新相机固件以支持此镜头？

请访问富士官网下载最新固件，并按照相机手册的说明进行更新。镜头可能需要较新版本的固件才能正常工作。

镜头有多重？

重量约为805克（不含镜头盖和遮光罩）。

透过镜头看太阳会有损伤风险吗？

是的，可能导致永久性视力损伤。切勿通过镜头或取景器直视太阳。

如何存放镜头以防止发霉？

存放在阴凉干燥处，避免阳光直射。请勿放在高温车辆内。必要时可使用干燥剂包。

用户手册 Fujinon XF 816mm f2.8 R LM WR FUJIFILM

感谢您购买本产品。有关维修、检查和内部测试的信息，请与 FUJIFILM 销售代理商联系。

· 确保正确使用镜头。请在使用前仔细阅读相机用户手册，特别是以下安全使用注意事项。
· 阅读完这些注意事项后，请将其妥善保存。

关于图标

该文档使用下述图标表示忽略图标所示信息和操作错误可能造成的伤害或损坏的严重程度。

警告

该图标表示若忽略该信息，可能会导致死亡或严重受伤。

注意

该图标表示若忽略该信息，可能会导致人身伤害或设备损坏。

下述图标表示必须遵守的信息性质。

三角标志表示此信息需要注意（“重要”）。

圆形标志加一斜线表示禁止行为（“禁止”）。

实心圆形加一惊叹号表示用户必须执行的操作（“必须操作”）。

警告

请勿在浴室使用

请勿自行拆卸

请勿触摸内部部件

请勿将镜头浸入水中或接触到水，否则可能导致火灾或触电。

切勿拆卸（切勿打开外壳），否则可能会因产品故障导致火灾、触电或受伤。

若由于摔落或其它意外事故造成外壳破损，请勿触摸外露部件，否则可能会因触摸破损部件导致触电或受伤。请立即取下相机电池（注意避免受伤或触电），然后将本产品送至销售点进行咨询。

请勿将镜头放在不平稳的地方，否则镜头可能摔落，导致受损。

警告
	请勿透过镜头或相机取景器观看太阳,否则将可能导致永久性的视觉损伤。
注意
	请勿在有水蒸气或烟雾的地方或者非常潮湿或灰尘弥漫之处使用或存放镜头,否则可能导致火灾或触电。
	请勿将镜头置于阳光直射或极端高温之处,如晴天封闭的车内,否则可能会导致火灾。
	请勿存放在儿童伸手可及之处。本产品在儿童手中可能导致伤害。
	请勿用湿手操作,否则可能导致触电。
	拍摄背光拍摄对象时,请不要让太阳进入构图范围。因为当太阳位于或靠近构图范围时,阳光可能通过镜头聚焦从而导致火灾或灼伤。
	不使用本产品时,请盖好镜头盖并将其存放在没有阳光照射的地方。因为阳光通过镜头聚焦将可能导致火灾或灼伤。
	请勿直接提拿安装于三脚架上的相机或镜头,否则相机或镜头可能摔落或撞击其它物体,导致受损。

■产品中有害物质的名称及含量

本表格依据 SJ/T 11364 的规定编制。
备注 ○: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
* 铅 (Pb) 项目 (×) 属于欧盟 RoHS 指令豁免申请项目。

■盒内各类同装物品的包装材料的标识

隔板:CB

包装袋：PE-HD 02

中文简

ZHS-3

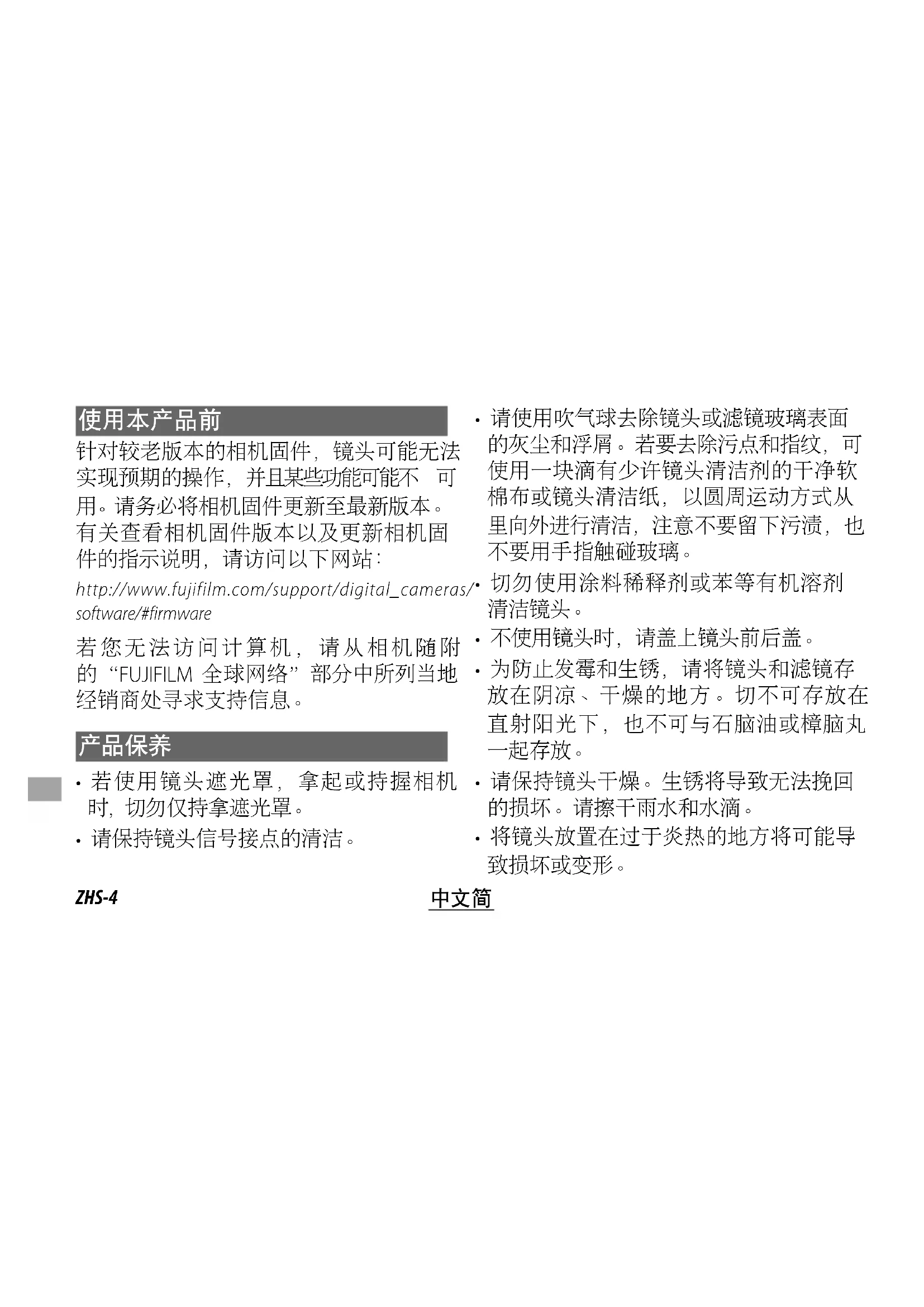

使用本产品前

针对较老版本的相机固件，镜头可能无法实现预期的操作，并且某些功能可能不可用。请务必将相机固件更新至最新版本。有关查看相机固件版本以及更新相机固件的指示说明，请访问以下网站：

若您无法访问计算机，请从相机随附的“FUJIFILM 全球网络”部分中所列当地经销商处寻求支持信息。

产品保养

• 若使用镜头遮光罩，拿起或持握相机时，切勿仅持拿遮光罩。

• 请保持镜头信号接点的清洁。

• 请使用吹气球去除镜头或滤镜玻璃表面的灰尘和浮屑。若要去除污点和指纹，可使用一块滴有少许镜头清洁剂的干净软棉布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留下污渍，也不要用手指触碰玻璃。

• 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头。
• 不使用镜头时，请盖上镜头前后盖。
• 为防止发霉和生锈，请将镜头和滤镜存放在阴凉、干燥的地方。切不可存放在直射阳光下，也不可与石脑油或樟脑丸一起存放。
• 请保持镜头干燥。生锈将导致无法挽回的损坏。请擦干雨水和水滴。
• 将镜头放置在过于炎热的地方将可能导致损坏或变形。

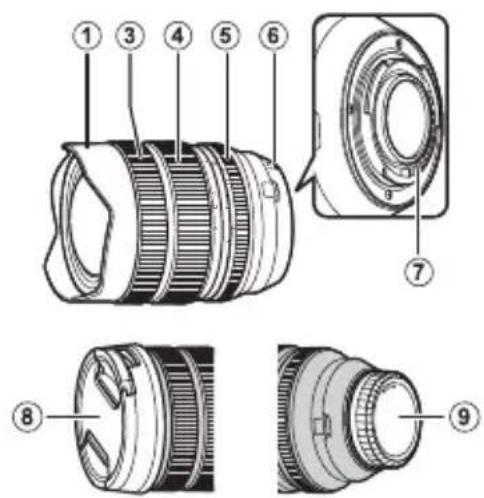

镜头部件

① 镜头遮光罩
② 安装标记
③ 对焦环

④ 变焦环
⑤ 光圈环
⑥ 安装标记 (焦距)

XF8-16mmF2.8 R LM WR 镜头遮光罩永久性安装在镜头上。
镜头卡口包含一个橡胶环以确保镜头的防尘防溅性能。该环可在任何 FUJIFILM 服务中心进行有偿更换。

中文简

安装镜头

有关安装和取下镜头的信息，请参阅相机使用手册。

①该产品专用于 FUJIFILM X 卡口。它不兼容 G 卡口和 X 卡口胶片相机。

安装遮光罩

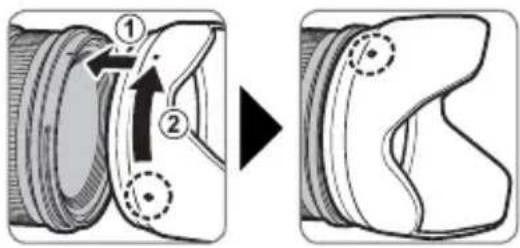

安装好镜头遮光罩即可减少强光并保护镜头前部元件。安装镜头遮光罩的方法如图所示（仅限 XF16-55mmF2.8 R LM WR）。

此处将以 XF16-55mmF2.8 R LM WR 镜头为例进行说明。

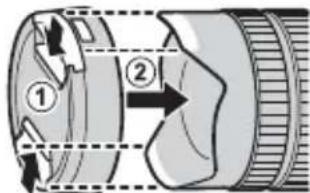

如图所示放置好 XF8-16mmF2.8 R LM WR 的镜头前盖后，将其安装在镜头遮光罩上并确认其固定到位。

在 A 以外的设定下，您可旋转镜头光圈环调整光圈（曝光模式 A 和 M）。

光圈环

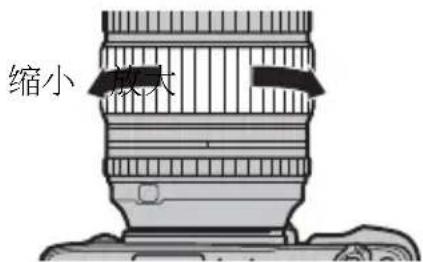

变焦

向左旋转变焦环可进行缩小，即降低放大倍率并增加画面中的可视区域。向右旋转变焦环则可进行放大，即增加放大倍率使拍摄对象占据更多画面。

①若镜头被弄湿，使用变焦环可使镜头内部的水分更容易流出。使用变焦环之前，请先擦干镜头上的所有水分。

中文简

ZHS-7

技术规格

类型		XF16-55mmF2.8 R LM WR XF8-16mmF2.8 R LM WR
镜头结构		12组17片(包括3个非球面元件和3个超低色散元件)	13组20片(包括4个非球面元件、3个超低色散元件以及3个超级超低色散元件)
焦距(35mm格式相当值)		f=16-55mm (24-84 mm)	f=8-16mm (12-24 mm)
视角		83.2° -29°	121° -83.2°
最大光圈		f/2.8 f/2.8
最小光圈		f/22 f/22
光圈控制	叶片数目	9片(圆形光圈孔)	9片(圆形光圈孔)
	等级大小	13 EV (19级)	13 EV (19级)
对焦范围		普通: 0.6m-无限远(变焦范围)微距拍摄: 30cm-10m(W); 40cm-10m(T)	25cm-无限远
最大放大倍率		T:0.16×	T:0.1×
外部体积:直径×长度*(近似值)*从镜头前部到镜头卡口边缘之间的距离		W:ø83.3×106.0mmT:ø83.3×129.5mm	ø88×121.5mm
重量*(近似值)*不包括盖子和遮光罩		655g	805g
滤镜尺寸		ø77mm	—

①为改进产品，我们有可能更改其规格和外观，恕不另行通知。
① 由于该镜头的构造方式, 在某些情况下, 照相机显示的“距离指示”可能与实际对焦距离不同。请将“距离指示”仅用作参考。
本镜头使用线性马达以确保快速精确地进行自动对焦的同时维持最高图像质量。当照相机关闭，镜头与照相机机身断开连接或者回放功能开启时，由于线性马达的磁体脱离，可能会发出声音和轻微震动。这纯属正常现象，对图像质量和镜头性能不会产生负面影响。
由于 XF8-16mmF2.8 RLMWR 自身结构特点，它无法与滤镜一起使用。

安全須知

使用前務必閱讀本注意事項

安全使用注意事项

感謝您選購本產品。有關維修、檢查和內部測試的資訊，請與 FUJIFILM 經銷商聯絡。

· 確保正確使用鏡頭。請在使用前仔細閱讀相機使用手冊，特別是以下安全使用注意事項。
·閱讀完這些注意事項後，請將其妥善保管。

關於圖示

該文件使用下述圖示表示忽略圖示所示資訊和操作錯誤可能造成的傷害或損壞的嚴重程度。

警告	該圖示表示若忽略該資訊,可能會導致死亡或嚴重傷害。
注意	該圖示表示若忽略該資訊,可能會導致人身傷害或設備損壞。

下述圖示表示必須遵守的指示的性質。

	三角標誌表示此資訊需要注意(“重要”)。
	圓形標誌加一斜線表示禁止行為(“禁止”)。
	實心圓形加一驚嘆號表示使用者必須執行的操作(“必要”)。

請勿在浴室或淋浴設備中使用	請勿將鏡頭浸入水中或接觸到水,否則可能導致火災或電擊危險。
不可分解	不可分解(不可打開外殼),否則可能會因產品故障導致火災、電擊危險或受傷。
請勿觸摸內部部件	若由於摔落或其他意外事故造成外殼破損,請勿觸摸外露部件,否則可能會因觸摸破損部件導致電擊危險或受傷。請立即取下相機電池(注意避免受傷或遭受電擊),然後將本送至銷售點進行諮詢。

產品

注意
	不使用本產品時,請蓋好鏡頭蓋並將其存放在無陽光照射的地方。因為陽光透過鏡頭聚焦將可能導致火災或灼傷。
	請勿直接提拿安裝於三腳架上的相機或鏡頭,否則相機或鏡頭可能摔落或撞擊其他物體,導致受損。

使用本產品前

針對較老版本的相機韌體，鏡頭可能無法實現預期的操作，並且某些功能可能不可用。請務必將相機韌體更新至最新版本。有關檢視相機韌體版本以及更新相機韌體的指示說明，請參閱以下網站：

若您無法訪問電腦，請從相機隨附的“FUJIFILM 全球保用”資料中所列當地經銷商處尋求支援資訊。

產品保養

· 若使用鏡頭遮光罩，拿起或持握相機時，切勿僅持拿遮光罩。
· 請保持鏡頭信號接點的清潔。

• 請使用吹氣球去除鏡頭表面的灰塵和浮屑。若要去除污點和指紋，可使用一塊滴有少許乙醇或鏡頭清潔劑的乾淨軟棉布或鏡頭清潔紙，以圓周運動方式從裡向外進行清潔，注意不要留下污漬，也不要用手指觸碰玻璃。
  切勿使用塗料稀釋劑或苯等有機溶劑清潔鏡頭。
• 不使用鏡頭時，請蓋上鏡頭前後蓋。
• 為防止發霉和生銹，請將鏡頭和濾鏡存放在陰涼、乾燥的地方。切不可存放在直射陽光下，也不可與石腦油或樟腦丸一起存放。
• 請保持鏡頭乾燥。生銹將導致無法挽回的損壞。請擦乾雨水和水滴。
• 將鏡頭放置在過於炎熱的地方將可能導致損壞或變形。

鏡頭部件

① 鏡頭遮光罩
② 安装標記
③ 對焦環

④ 變焦環
⑤ 光圈環
⑥ 安裝標記 (焦距)

⑦ 鏡頭信號接點
⑧ 鏡頭前蓋
⑨鏡頭後蓋

XF8-16mmF2.8 R LM WR 鏡頭遮光罩永久性安裝在鏡頭上。
◆ 鏡頭卡口包含一個橡膠環以確保鏡頭的防塵防濺效能。該環可在任何 FUJIFILM 服務中心進行有償更換。

ZHT-4

中文繁體

安裝鏡頭

有關安裝和取下鏡頭的資訊，請參閱相機使用手冊。

①該產品專用於 FUJIFILM X 卡口。它與 G 卡口和 X 卡口軟片相機不相容。

安裝遮光罩

此處將以 XF16-55mmF2.8 R LM WR 鏡頭為例進行說明。

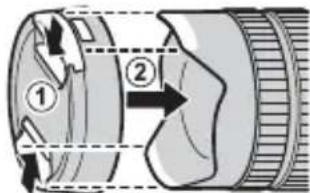

如圖所示放置好 XF8-16mmF2.8 R LM WR 的鏡頭前蓋後，將其安裝在鏡頭遮光罩上並確認其固定到位。

在 A 以外的設定下，您可旋轉鏡頭光圈環調整光圈（曝光模式 A 和 M）。

光圈環

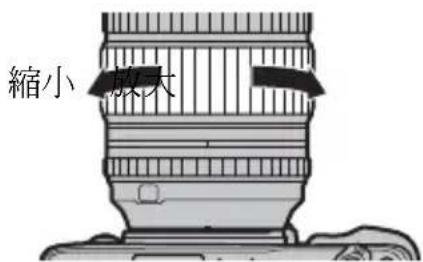

變焦

向左旋轉變焦環可進行縮小，即降低放大倍率並增加畫面中的可視區域。向右旋轉變焦環則可進行放大，即增加放大倍率使拍攝對象占據更多畫面。

①若鏡頭被弄濕，使用變焦環可使鏡頭內部的水分更容易流出。使用變焦環之前，請先擦乾鏡頭上的所有水分。

規格

類型 XF16-55mmF2.8 R LM WR XF8-16mmF2.8 R	LM WR
鏡頭結構	12組 17片(包括3個非球面元件和3個超低色散元件)	13組 20片(包括4個非球面元件、3個超低色散元件以及3個超級超低色散元件)
焦距(35mm格式相當值)	f=16-55mm (24-84mm)	f=8-16mm (12-24mm)
畫角	83.2° -29°	121° -83.2°
最大光圈 f/2.8 f/2.8
最小光圈 f/22 f/22
光圈控制 菜片數目等級大小	9片(圓形光圈孔)1/3 EV (19級)	9片(圓形光圈孔)1/3 EV (19級)
對焦範圍	一般: 0.6m-無限遠(變焦範圍)近拍: 30 cm-10 m (W); 40 cm-10 m (T)	25 cm-無限遠
最大放大倍率	T: 0.16×	T: 0.1×
外部體積: 直徑×長度*(近似值)*從鏡頭前部到鏡頭卡口邊緣之間的距離	W:ø83.3×106.0mmT:ø83.3×129.5mm	ø88×121.5 mm
重量*(近似值)*不包括蓋子和遮光罩	655 g	805 g
濾鏡尺寸	ø77 mm	—

① 為改進產品，我們有可能更改其規格和外觀，恕不另行通知。
① 由於該鏡頭的構造方式，在某些情況下，相機顯示的“距離指示器”可能與實際對焦距離不同。請將“距離指示器”僅用作參考。
本鏡頭使用線性馬達以確保快速精確地進行自動對焦的同時維持最高影像品質。當相機關閉，鏡頭與相機機身斷開連接或者播放功能開啓時，由於線性馬達的磁體脫離，可能會發出聲音和輕微震動。這純屬正常現象，對影像品質和鏡頭效能不會產生負面影響。
山於 XF8-16mmF2.8 RLM WR 自身結構特點，它無法與濾鏡一起使用。
