Fujinon XF 816mm f2.8 R LM WR - Objetivo FUJIFILM - Manual de uso y guía de instrucciones gratis

Tipo de producto	Objetivo ultra gran angular zoom
Montura	Fujifilm X
Distancia focal	8–16 mm (equivalente a 12–24 mm en 35 mm)
Apertura máxima	f/2,8
Apertura mínima	f/22
Construcción óptica	20 lentes en 13 grupos (4 asféricas, 3 ED, 3 Super ED)
Ángulo de campo	121° – 83,2°
Control de apertura	9 láminas (circular), incrementos de 1/3 EV (19 pasos)
Rango de enfoque	25 cm – ∞
Aumento máximo	0,1×
Dimensiones (Diámetro × Longitud)	ø88 × 121,5 mm
Peso (sin tapas ni parasol)	805 g
Diámetro del filtro	Ninguno (filtros no compatibles)
Parasol	Integrado, fijo
Resistencia a la intemperie	Sellado contra polvo y salpicaduras (junta en la montura)
Motor de enfoque	Motor lineal (LM) para AF rápido y silencioso
Mantenimiento y limpieza	Sopladora para polvo, paño suave para manchas; evitar disolventes orgánicos
Instrucciones de seguridad	No mirar al sol a través del objetivo; evitar golpes y temperaturas extremas
Accesorios incluidos	Tapa frontal, tapa trasera, parasol integrado, paño protector
Compatibilidad de firmware	Requiere actualización de firmware de la cámara

Preguntas frecuentes - Fujinon XF 816mm f2.8 R LM WR FUJIFILM

¿Puedo usar filtros en el XF8-16mmF2.8 R LM WR?

No, debido a su diseño óptico, ningún filtro se puede montar directamente en el objetivo. El parasol es fijo y no acepta filtros.

¿Cómo limpiar la lente frontal?

Use una sopladora para quitar el polvo, luego un paño suave de algodón con un poco de limpiador óptico. Nunca use disolventes como diluyente o benceno.

¿El objetivo es resistente al agua?

Sí, es resistente al polvo y a las salpicaduras gracias a una junta tórica en la montura. Evite cualquier inmersión.

¿Cuál es la distancia mínima de enfoque?

La distancia mínima es de 25 cm en todo el rango de zoom.

¿El parasol es desmontable?

No, el parasol del XF8-16mmF2.8 R LM WR es integrado y fijo. No se puede quitar.

¿Puedo usar este objetivo en un cuerpo de montura X de película?

No, este objetivo está diseñado exclusivamente para cámaras digitales Fujifilm de montura X. No es compatible con cámaras de película.

¿Cómo actualizar el firmware de la cámara para este objetivo?

Consulte el sitio web de Fujifilm para descargar la última versión del firmware. Siga las instrucciones del manual de la cámara. El objetivo puede requerir una versión reciente del firmware para funcionar correctamente.

¿Cuál es el peso del objetivo?

El peso es de aproximadamente 805 g (sin tapas ni parasol).

¿Hay riesgo de daño si miro al sol a través del objetivo?

Sí, puede causar deficiencia visual permanente. Nunca mire al sol directamente a través del objetivo o del visor.

¿Cómo guardar el objetivo para evitar moho?

Guárdelo en un lugar fresco y seco, protegido de la luz solar directa. No lo deje en un vehículo caliente. Use una bolsa deshidratante si es necesario.

MANUAL DE USUARIO Fujinon XF 816mm f2.8 R LM WR FUJIFILM

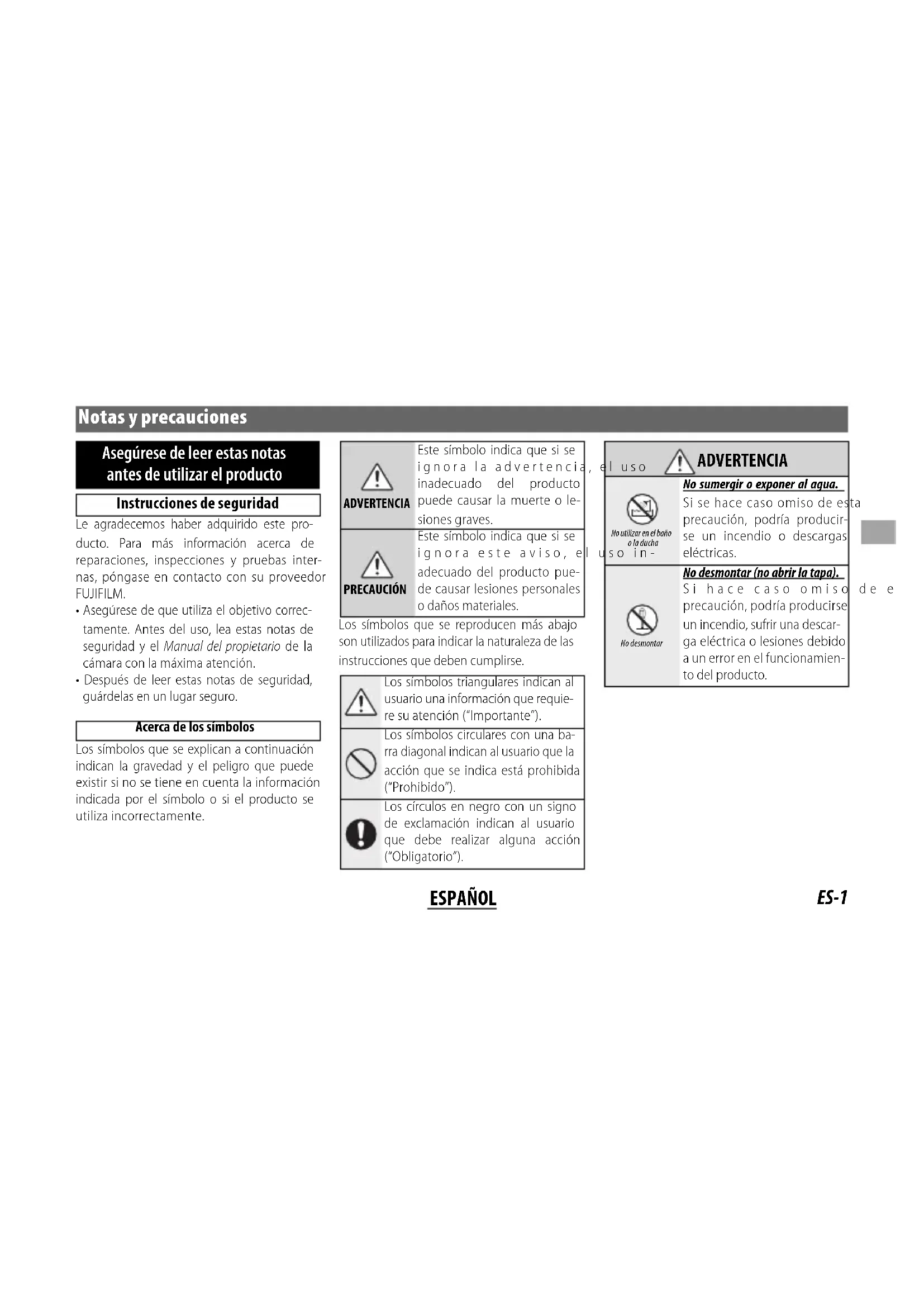

Notas y precauciones

Asegúrese de leer estas notas antes de utilizar el producto

Instrucciones de seguridad

Le agradecemos haber adquirido este producto. Para más información acerca de reparaciones, inspecciones y pruebas internas, póngase en contacto con su proveedor FUJIFILM.

• Asegúrese de que utiliza el objetivo correctamente. Antes del uso, lea estas notas de seguridad y el Manual del propietario de la cámara con la máxima atención.
• Después de leer estas notas de seguridad, guárdelas en un lugar seguro.

Acerca de los símbolos

Los símbolos que se explican a continuación indican la gravedad y el peligro que puede existir si no se tiene en cuenta la información indicada por el símbolo o si el producto se utiliza incorrectamente.

ADVERTENCIA

PRECAUCIÓN

Este símbolo indica que si se ignora la advertencia inadecuado del producto puede causar la muerte o lesiones graves.

Este simbolo indica que si se ignora este aviso, e adecuado del producto puede causar lesiones personales o daños materiales.

Los símbolos que se reproducen más abajo son utilizados para indicar la naturaleza de las instrucciones que deben cumplirse.

Los símbolos triangulares indican al usuario una información que requiere su atención ("Importante").

Los símbolos circulares con una barra diagonal indican al usuario que la acción que se indica está prohibida ("Prohibido").

Los círculos en negro con un signo de exclamación indican al usuario que debe realizar alguna acción ("Obligatorio").

6

uso

ADVERTENCIA

No utilizar en el baño o la ducha so in-

No sumergir o exponer al agua.

Si se hace caso omiso de esta precaución, podría producir-se un incendio o descargas eléctricas.

No desmontar

No desmontar (no abrir la tapa).

Si hace caso omiso precaución, podría producirse un incendio, sufrir una descarga eléctrica o lesiones debido a un error en el funcionamiento del producto.

[S4TZ] ADVERTENCIA
[HDSK]No toque las partes internas	Si a causa de una caída o accidentela tapa se abre, no toque las partes expuestas. Si hace caso de esta precaución, podría sufrir una descarga eléctrica o una lesión al tocar las partes dañadas. Extraiga la pila de la cámara inmediatamente, teniendo mucho cuidado de evitar lesiones o descargas eléctricas, y lleve el producto al punto de adquisición para consulta.
	No colocar sobre superfí cies inestables. El producto podría caer, provocando lesiones.
	No mire al sol a través del objetivo o de los visores de la cámara. Si no cumple con esta precaución se podrían causar discapacidades visuales permanentes.

	PRECAUCIÓN
	No utilizar ni almacenar en ubicaciones expuestas al vapor o humo o muy húmedas o extremadamente polvorientas. Si se hace caso omiso de esta precaución, podrían producirse incendios o descargas eléctricas.
	No dejar expuesto a la luz solar directa o en ubicaciones sometidas a temperaturas muy altas, como por ejemplo en el interior de un vehículo en un día soleado. Si se hace caso omiso de esta precaución podría producirse un incendio.
	Mantener fuera del alcance de los niños. Este producto puede producir lesiones en manos de un niño.
	No utilizar con las manos mo-jadas. Si se hace caso omiso de esta precaución podrían sufrirse descargas eléctricas.

	PRECAUCIÓN
	Mantenga el sol apartado del encuadre al fotografi ar sujetos o contraluz. La luz solar incidiendo en la cámara con el sol en o cerca del encuadre puede causar un incendio o quemaduras.
	Si no va a utilizar el producto, vuelva a colocar las tapas del objetivo y almacénelo fuera del alcance de la luz solar. La luz solar enfocada por el objetivo puede causar incendios o quemaduras.
	No desplace la cámara o el objetivo si están instalados en un trípode. El producto podría caer o golpear objetos, provocando lesiones.

Para los clientes en los EE.UU.

Probada para cumplir con la normativa FCC PARA USO EN EL HOGAR U OFICINA

Declaración FCC: Este dispositivo cumple con la Parte 15 de las normas FCC. El funcionamiento depende de las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias dañinas, y (2) este dispositivo debe aceptar las interferencias recibidas, incluyendo las interferencias que podrían causar un funcionamiento no deseado.

PRECAUCIÓN: Este dispositivo ha sido probado y encontrado en pleno cumplimiento con los límites para dispositivos digitales de Clase B en conformidad con la Parte 15 de las normas FCC. Dichos límites han sido diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. El equipo genera, utiliza, y puede radiar energía de radio frecuencia y, si no se instala y utiliza de acuerdo a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. Sin embargo, no existe garantía alguna de que la interferencia no se producirá en una instalación en particular. Si este equipo produce interferencias dañinas en la recepción de radio o televisión, las cuales pueden determinarse encendiendo y apagando el equipo, se recomienda al usuario intentar corregir las interferencias mediante una de las siguientes medidas:

• Reoriente o coloque la antena receptora en otro lugar.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma con diferente circuito al cual el receptor esté conectado.
• Consulte al distribuidor o a un técnico experimentado de radio/television para obtener ayuda.
• Se le advierte que cualquier cambio o modificación que no haya sido expresamente autorizado en este manual podría anular la autoridad del usuario para manejar el equipo.

Notas sobre la concesión: Para cumplir con la Parte 15 de las normas FCC, este producto debe utilizarse con un cable de A/V de núcleo de ferrita especificado por Fujifilm, un cable USB y un cable de suministro de CC.

Para los clientes en Canadá

PRECAUCIÓN: Este aparato digital de Clase B cumple con la ICES-003 canadiense.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Lea estas instrucciones.
• Guarde estas instrucciones.
• Preste atención a todos los avisos.
• Siga todas las instrucciones.
• No utilice este aparato cerca del agua (a excepción de los productos a prueba de agua).
• Limpie únicamente con un paño seco.

- No bloquee ninguna abertura de ventilación. Instalar en conformidad con las instrucciones del fabricante.

- No instalar cerca de fuentes de calor tales como radiadores, o registros de calor, estufas u otros aparatos que produzcan calor (incluyendo amplificadores).

- Evite que el cable de alimentación sea pisado, pinzado, especialmente a la altura del enchufe, tomacorrientes y en el punto de salida del aparato.

- Utilizar únicamente accesorios especificados por el fabricante.

- Desenchufe este aparato durante tormentas eléctricas o al no utilizarlo durante largos períodos de tiempo.

- Para cualquier consulta sobre el mantenimiento póngase en contacto con el personal de servicio cualificado. El mantenimiento será necesario si el aparato ha sido dañado de algún modo, como por ejemplo daños en el cable del suministro de alimentación o en el enchufe, si se ha derramado líquido o si objetos han caído sobre el aparato, si el

aparato ha sido expuesto a la lluvia o humedad, si no funciona con normalidad o si se ha caído.

Desecho de equipos eléctricos y electrónicos en el hogar

En la Unión Europea, Noruega, Islandia y Liechtenstein: Este símbolo en el producto, o en el manual y en la garantía, y/o en su envoltura indica que este producto no deberá ser tratado como residuo doméstico. Por el contrario, deberá llevarlo al punto de recolección aplicable para el reciclado del equipo electrónico y eléctrico.

Al asegurarse de que este producto sea desechado correctamente, ayudará a prevenir daños al medio ambiente y a la salud de las personas, que podrían derivarse del desecho incorrecto de este producto.

El reciclaje de materiales ayudará a la conservación de los recursos naturales. Para obtener más información sobre el reciclaje de este producto, póngase en contacto con su oficina municipal local, su servicio de recogida de basuras o la tienda en la que adquirió el producto.

En países fuera de la Unión Europea, Noruega, Islandia y Liechtenstein: Si desea desechar este producto, incluyendo las pilas o acumuladores, póngase en contacto con sus autoridades locales y consulte cuál es el mejor modo de desecho.

Antes de usar este producto

El objetivo podría no funcionar según lo esperado y es posible que algunas funciones no estén disponibles con versiones del fi rmware de la cámara anteriores. Asegúrese de actualizar el fi rmware de la cámara a la versión más reciente. Las instrucciones sobre la visualización de la versión del fi rmware de la cámara y el fi rmware de actualización de la cámara se encuentran disponibles en el siguiente sitio web:

Si no dispone de acceso a un ordenador, podrá encontrar ayuda disponible en los distribuidores locales indicados en el material "FUJIFILM Worldwide Network" suministrado con su cámara.

Cuidado del producto

• Al utilizar un parasol, no eleve o agarre la cámara mediante únicamente el parasol.

• Mantenga limpios los contactos de señal del objetivo.

• Utilice una perilla para eliminar el polvo y la pelusilla de las superfi cies de cristal del objetivo o del fi Itro. Para eliminar las manchas y las huellas dactilares, aplique una pequeña cantidad de limpiador de objetivos sobre un paño de algodón suave y limpio o use un paño de limpieza de objetivos y limpie desde el centro hacia el exterior con movimientos circulares, teniendo cuidado de no dejar manchas ni tocar el cristal con sus dedos.

• Nunca limpie el objetivo con disolventes orgánicos como disolvente de pintura o benceno.
• Cuando no utilice el objetivo, coloque las tapas delantera y trasera.
• Guarde el objetivo y el fi ltro en lugares fríos y secos para evitar la aparición de moho y oxidación. No lo almacene en contacto directo con la luz solar o con naftalina o bolas antipolillas de alcanfor.
• Mantenga el objetivo seco. La oxidación podría causar daños irreparables. Elimine la lluvia y las gotas de agua.
• Dejar el objetivo en ubicaciones extremadamente calientes puede provocar daños o deformaciones.

Partes del objetivo

① Parasol
② Marcas de montaje
③ Anillo de enfoque

④ Anillo del zoom
⑤ Anillo de apertura
⑥ Marcas de montaje (distancia focal)

⑦ Contactos de señal del objetivo
⑧ Tapa de objetivo frontal
⑨ Tapa de objetivo trasera

El parasol XF8-16mmF2.8 R LM WR está permanentemente unido al objetivo.
La montura del objetivo incluye un anillo de goma para asegurar que el objetivo permanezca a prueba de polvo y salpicaduras. El anillo puede sustituirse en cualquier centro de servicio FUJIFILM (servicio sujeto a cargos).

ESPAÑOL

Colocación del objetivo

Consulte el manual de la cámara para más formación acerca de la instalación y extracción de objetivos.

① Este producto es para uso exclusivo con la montura X de FUJIFILM. No es compatible con las cámaras de película con montura X ni con la montura G.

Colocación del parasol

Una vez instalados, los parasoles reducen el deslumbramiento y protegen al elemento del objetivo frontal. Instale el parasol tal y como se muestra (únicamente XF16-55mmF2.8 R LM WR).

Extracción de las tapas

in- Un objetivo XF16-55mmF2.8 R LM WR se utiliza aquí con fi nes ilustrativos.

Instalación de las tapas

Después de colocar la tapa de objetivo frontal para el XF8-16mmF2.8 R LM WR como se muestra, móntela en el parasol y confi rme que esté fi rme-mente enganchada.

① No transporte el objetivo por la tapa.

Accesorios suministrados

• Tapa de objetivo frontal
- Tapa de objetivo trasera
- Parasol
(únicamente XF16-55mmF2.8 R LM WR)
- Paño envoltorio

El anillo de apertura

En cualquier ajuste excepto A, podrá ajustar la apertura girando el anillo de apertura del objetivo (modos de exposición A y M).

Anillo de apertura

A 22 16 11 A 22 16 11

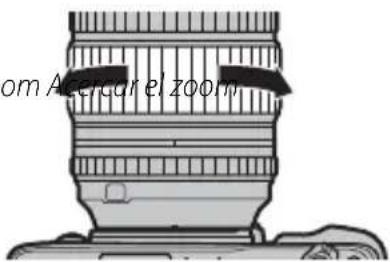

Zoom

Gire el anillo del zoom hacia la izquierda para alejar el zoom, reducir la magnifi cación y aumentar el área visible del encuadre. Gire el anillo hacia la derech acercar el zoom, aumentando la magnifi -cación de modo que el sujeto ocupa más espacio del encuadre.

Alejar el zoom A

om Aercar el zoom

① Al usar el anillo de zoom cuando el objetivo está mojado, se facilita la entrada de agua dentro del objetivo. Elimine cualquier resto de agua del objetivo antes de utilizar el anillo de zoom.

Especifi caciones

Tipo		XF16-55mmF2.8 R LM WR XF8-16mmF2.8 R LM WR
Construcción del objetivo 17 elementos en 12 gr		grupos (incluye 3 elementos aesféricos y 3 elementos de dispersión extra baja)	20 elementos en 13 grupos (incluye 4 elementos asféricos, 3 elementos de dispersión extra baja y 3 elementos de dispersión súper extra baja)
Distancia focal (equivalente al formato de 35 mm)		f=16–55 mm (24–84mm)	f=8–16 mm (12–24mm)
Ángulo de visión 83,2°–29° 121°–83,2°
Apertura máx. f/2,8 f/2,8
Apertura mín. f/22 f/22
Control de apertura	Número de láminasTamaño de parada	9 (abertura de diafragma redondeada) 13 EV (19 paradas)	9 (abertura de diafragma redondeada) 13 EV (19 paradas)
Alcance del enfoque		Normal: 0,6 m – ∞ (alcance del zoom)Macro: 30 cm–10 m (W); 40 cm–10 m (T)	25 cm – ∞
Magnificación máx.		T: 0,16×	T: 0,1×
Dimensiones externas: Diámetro × Longitud* (aprox.)* distancia a partir de la parte delantera del objetivo hasta la pletina de montaje del objetivo		W: 83,3 × 106,0 mmT: 83,3 × 129,5 mm	88 × 121,5 mm
Peso* (aprox.) * excluyendo tapas y parasoles		655 g	805 g
Tamaño del filtro		77 mm	—

① Las mejoras podrían provocar cambios no comunicados en las especificaciones y en la apariencia.
① Debido al modo en que se construye el objetivo, el "Indicador de distancia" que muestra la cámara puede, en algunos casos, discrepar con la distancia de enfoque real. Utilice el "Indicador de distancia" sólo como guía.
Este objetivo utiliza motores lineales para asegurar un enfoque automático rápido y preciso manteniendo al mismo tiempo la mayor calidad de imagen posible. Al apagar la cámara, al desconectar el objetivo del cuerpo de la cámara o al activar la función de reproducción, puede que se oiga un sonido y se note una ligera vibración física a causa del desacople de los imanes de los motores lineales. Esto es perfectamente normal y no afectará negativamente a la calidad de la imagen ni al desempeño del objetivo.
Debido a su construcción, el XF8-16mmF2.8 R LM WR no se puede usar con filtros.
