製品タイプ	超広角ズームレンズ
マウント	富士フイルムX
焦点距離	8–16mm（35mm判換算12–24mm相当）
最大絞り	F2.8
最小絞り	F22
光学構成	13群20枚（非球面4枚、ED3枚、スーパーED3枚）
画角	121°～83.2°
絞り羽根	9枚（円形）、1/3EVステップ（19段）
最短撮影距離	25cm～∞
最大撮影倍率	0.1倍
サイズ（直径×長さ）	φ88×121.5mm
質量（キャップ・フード除く）	805g
フィルター径	なし（フィルター非対応）
レンズフード	固定式（一体型）
防塵・防滴	防塵・防滴（マウント部にシーリング）
フォーカスモーター	リニアモーター（LM）による高速・静音AF
お手入れ方法	ほこりはブロワーで、汚れは柔らかい布で拭き取ってください。有機溶剤は避けてください。
安全上のご注意	レンズを通して太陽を直接見ないでください。衝撃や極端な温度を避けてください。
付属品	フロントキャップ、リアキャップ、一体型フード、プロテクタークロス
ファームウェア互換性	カメラ本体のファームウェアアップデートが必要な場合があります。

よくある質問 - Fujinon XF 816mm f2.8 R LM WR FUJIFILM

XF8-16mmF2.8 R LM WRにフィルターは使用できますか？

いいえ、光学設計のため、フィルターは使用できません。レンズフードは固定式で、フィルターは装着できません。

前玉のクリーニング方法は？

ブロワーでほこりを落とし、その後、柔らかい綿布に少量のレンズクリーナーを含ませて拭いてください。シンナーやベンゼンなどの有機溶剤は絶対に使用しないでください。

このレンズは防水ですか？

はい、マウント部のOリングにより防塵・防滴に対応しています。水没は避けてください。

最短撮影距離は？

最短撮影距離はズーム全域で25cmです。

レンズフードは取り外せますか？

いいえ、XF8-16mmF2.8 R LM WRのレンズフードは一体型で固定式です。取り外しはできません。

このレンズをフィルムカメラのXマウントボディで使用できますか？

いいえ、このレンズは富士フイルムXマウントのデジタルカメラボディ専用です。フィルムカメラには対応していません。

このレンズに対応するカメラのファームウェアアップデート方法は？

富士フイルムのWebサイトから最新のファームウェアをダウンロードし、カメラの取扱説明書に従ってアップデートしてください。このレンズを正しく動作させるために、カメラのファームウェアが最新である必要がある場合があります。

レンズの質量は？

質量は約805g（キャップ・フード除く）です。

レンズを通して太陽を見ると危険ですか？

はい、永久的な視力障害を引き起こす可能性があります。レンズやファインダーを通して太陽を直接見ないでください。

カビを防ぐためのレンズの保管方法は？

涼しく乾燥した場所に保管し、直射日光を避けてください。高温になる車内などに放置しないでください。必要に応じて乾燥剤を使用してください。

使用説明書 Fujinon XF 816mm f2.8 R LM WR FUJIFILM

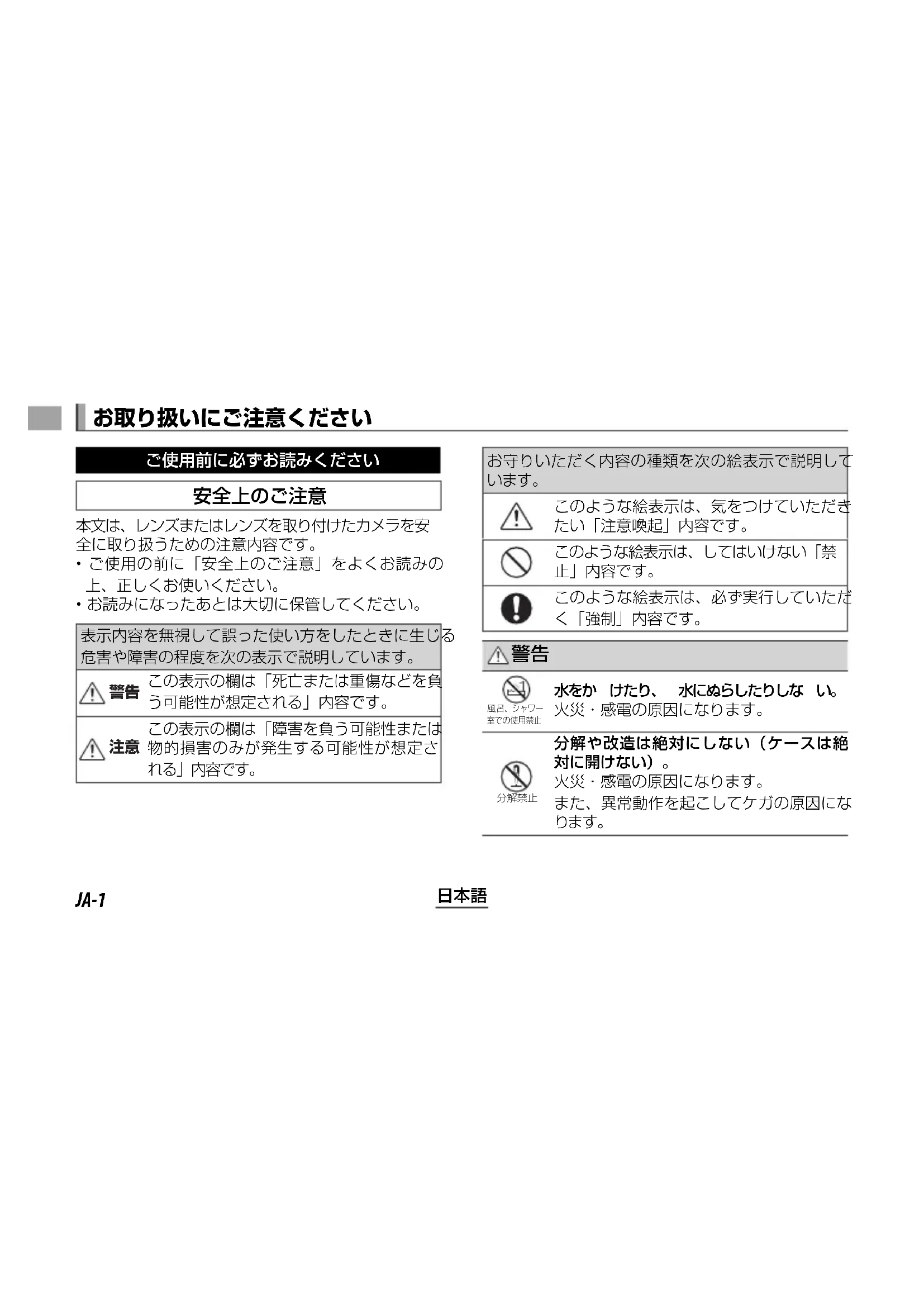

本文は、レンズまたはレンズを取り付けたカメラを安全に取り扱うための注意内容です。

• ご使用の前に「安全上のご注意」をよくお読みの上、正しくお使いください。
  ・お読みになったあとは大切に保管してください。

表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。

警告

この表示の欄は「死亡または重傷などを負う可能性が想定される」内容です。

注意

この表示の欄は「障害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。

お守りいただく内容の種類を次の絵表示で説明しています。
	このような絵表示は、気をつけていただきたい「注意喚起」内容です。
	このような絵表示は、してはいけない「禁止」内容です。
	このような絵表示は、必ず実行していただく「強制」内容です。

警告

風呂、シャワー 宰での使用禁止

水をかけたり、水にぬらしたりしない。 火災・感電の原因になります。

分解禁止

分解や改造は絶対にしない（ケースは絶対に開けない）。

火災・感電の原因になります。

また、異常動作を起こしてケガの原因になります。

接触禁止	落下などによって破損し、内部が露出したときは、露出部に手を触れない。感電したり、破損部でケガをする原因になります。・感電やケガに注意して速やかにカメラの電池・バッテリーを取り出し、お買上げ店にご相談ください。
	不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、ケガの原因になります。
	レンズまたはカメラで直接太陽をみない。失明や視力障害になる恐れがあります。
注意
	油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。
	異常な高温になる場所に置かない。窓を閉めきった自動車の中や、直射日光が当たる場所に置かないでください。火災の原因になることがあります。

	小さいお子様の手の届くところに置かない。ケガの原因になることがあります。
	濡れた手で触らない。感電の原因になることがあります。
	逆光撮影では、画角から太陽を十分にはずす。太陽光がカメラ内部に直接入ることで、カメラ内で焦点を結び、火災ややけどの原因になることがあります。
	使用しない時は、レンズにキャップをつけ、太陽光のあたらない場所に保管する。太陽光が内部で焦点を結び、火災ややけどの原因になることがあります。
	三脚にカメラやレンズを取り付けたまま移動しない。転倒したり、ぶつけたりしてケガの原因になることがあります。

本製品をご使用する前に

カメラのファームウエアが古い場合は、レンズの性能が十分に発揮できないことや、機能の一部が制限される場合がありますので、カメラのファームウエアは必ず最新版に更新してください。ご使用のファームウエアのバージョンの確認方法やアップデート方法は以下のホームページをご覧ください。

http://fujifilm.jp/support/digitalcamera/download/

パソコンをお持ちでない方は、カメラの使用説明書に記載のサポートセンターにお問い合わせ下さい。

レンズのお手入れと取り扱い上のご注意

• レンズフードをレンズに装着した状態で、レンズフードだけを持たないでください。
• レンズ信号接点は汚さないようにご注意ください。
• レンズ・フィルターのガラス面の清掃はホコリを拭う程度にしてください。指紋がついたときは、レンズクロスやレンズペーパーに少

量のレンズクリーナーを含ませて、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。

• シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
• レンズをケースなどに入れるときは、必ずレンズフロントキャップとレンズリアキャップを取り付けてください。
• レンズ・フィルターを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。
• レンズを水に濡らすと、部品がサビつくなどして故障の原因となります。雨や水滴がついたときは、よく拭いて乾かしてください。
• ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、製品が変形することがあります。

各部の名称

① レンズフード
② 取り付け指標
③ フォーカスリング

④ ズームリング
⑤ 絞りリング
⑥ 取り付け指標（焦点距離）

XF8-16mmF2.8 R LM WR のレンズフードはレンズ本体に固定されています。
このレンズでは、防塵・防滴性能を向上させるため、マウント部にゴムリングを使用しています。ゴムリングは有償にて富士フイルム修理サービスセンターで交換できます。

⑦ レンズ信号接点
⑧ レンズフロントキャップ
⑨ レンズリアキャップ

日本語

カメラへの取り付け方

カメラへの取り付け方・取り外し方については、カメラの使用説明書をご覧ください。

① 本製品は富士フイルム X マウント専用レンズです。G マウントやフィルムカメラの X マウントには装着できません。

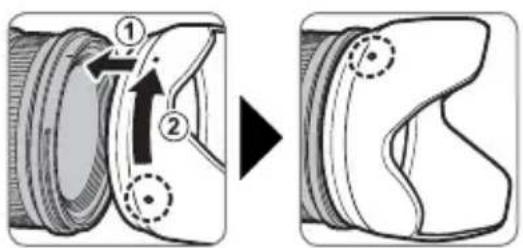

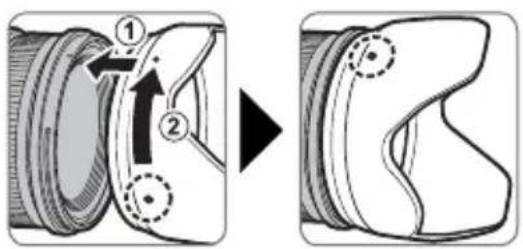

レンズフードの取り付け方

レンズフードを取り付けると、画像に悪影響を及ぼす光線をカットし、レンズ面の保護にも役立ちます。レンズフードは図のように取り付けてください（XF16-55mmF2.8 R LM WR のみ）。

ここでは、XF16-55mmF2.8 R LM WR を例に説明しています。

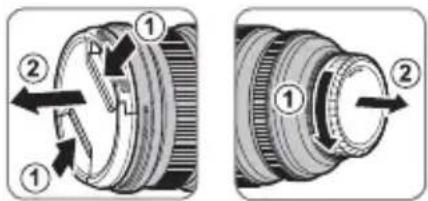

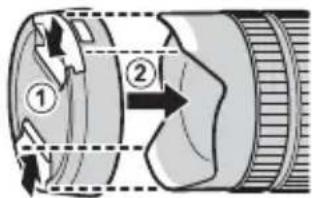

XF8-16mmF2.8 R LM WRのレンズフロントキャップは、図のように位置を合わせてからレンズフードに取り付け、しっかりと固定してください。

① レンズフロントキャップを持ってレンズを持ち上げないでください。

日本語

付属品一覧

• レンズフロントキャップ
• レンズリアキャップ
  ・レンズフード
  (XF16-55mmF2.8 R LM WR のみ)
• ラッピングクロス

絞りリング

レンズで絞りをA以外に設定しているときは、レンズの絞りリングで絞りを調整できます（A（絞り優先）またはM（マニュアル）モードのとき）。

絞りリング

A 22 16 11

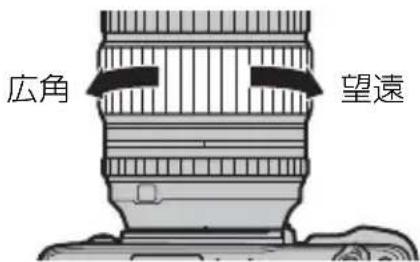

ズーム操作

ズームリングを反時計回り方向に回すと広い範囲を撮影でき、時計回り方向に回すと被写体を大きく撮影できます。

広角 望遠

① 濡れた状態でズーム操作を行うと、内部に水が入りやすくなるので、水分を拭き取ってから操作してください。

日本語

主な仕様

型式	XF16-55mmF2.8 R LM WR XF8-16mmF2.8 R LM WR
レンズ構成	12群17枚(非球面レンズ3枚、EDレンズ3枚)	13群20枚(非球面レンズ4枚、EDレンズ3枚、スーパーフロレンズ3枚)
焦点距離	f=16-55mm (35mm判換算:24-84mm相当)	f=8-16mm (35mm判換算:12-24mm相当)
画角	83.2°-29°	121°-83.2°
最大口径比(開放絞り)	F2.8 F2.8
最小絞り	F22 F22
絞り形式 羽根枚数:ステップ段差:	9枚(円形絞り)1/3ステップ(全19段)	9枚(円形絞り)1/3ステップ(全19段)
撮影距離範囲 標準	:0.6m~∞(ズム全域)マケロ:[広角]30cm~10m [望遠]40cm~10m	25cm~∞
最大撮影倍率	0.16倍(テレ端)	0.1倍(テレ端)
外形寸法 最大径×長さ(約)(先端よりマウンド基準面まで)	83.3mm×106.0mm(ワイド端) 83.3mm×129.5mm(テレ端)	88mm×121.5mm
質量(約)(レンズキャット・フード含まず)	655g805g
フィルターサイズ	77mm	—

① 外観及び性能を改良するため、お断りなく一部変更する場合があります。
① 本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安としてお使い下さい。
本モデルでは、フォーカスレンズ群をリニアモーターで駆動することで、高画質かつ高速・高精度なオートフォーカスを実現しています。リニアモーターは構造上、通電されていない時は、フォーカスレンズ群がフリーになるため、レンズ単体の状態や、カメラの電源を OFF にしたときや再生モードにしたときは、振ると音や振動が生じますが、品質・性能上は全く問題ありません。
XF8-16mmF2.8 R LM WR は構造上フィルターを装着できません。

For Your Safety

部件名称			有害物质
			铅*(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
本体	[XYZ6]	金属部件	×	○	○	○	○	○
		树脂部件	○	○	○	○	○	○
		光学部件	×	○	○	○	○	○
		基板部件	×	○	○	○	○	○

安裝好鏡頭遮光罩即可減少強光並保護鏡頭前部元件。安裝鏡頭遮光罩的方法如圖所示（僅限 XF16-55mmF2.8 R LM WR）。
