製品タイプ	Fujifilm XF18-55mmF2.8-4 R LM OIS レンズ
マウント	Fujifilm Xマウント
焦点距離	18-55 mm (35mm判換算27-84 mm)
最大絞り	f/2.8-4.0
最小絞り	f/22
光学構成	10群14枚（非球面レンズ3枚、異常分散レンズ1枚）
画角	76.5° - 29°
手ブレ補正	OIS（光学式手ブレ補正）ON/OFFスイッチ付き
最短撮影距離	通常：0.6m、マクロ：0.3m（W）/ 0.4m（T）
最大撮影倍率	0.15倍（T）
絞り制御	7枚羽根（円形絞り）、1/3段ステップ（19段）
フィルター径	∅58 mm
寸法（直径×長さ）	∅65.0×70.4mm（W）/ ∅65.0×97.9mm（T）
重量	310g（キャップ・フード除く）
主な機能	ズーム、マニュアル/オートフォーカス、絞り調整（自動/手動）、光学式手ブレ補正
お手入れとクリーニング	ほこりはブロアーで除去、汚れは柔らかい布に少量のエタノールを含ませて拭き取ってください。有機溶剤は使用しないでください。乾燥した直射日光の当たらない場所に保管してください。
安全上の注意	分解しないでください。湿気や高温を避けてください。レンズを通して太陽を見ないでください。キャップを装着して保管してください。
部品と修理	修理についてはFUJIFILM正規代理店にお問い合わせください。修理は資格のある技術者が行う必要があります。
一般情報	フード付属、ファームウェアの互換性を確認してください。一部の機能にはファームウェアの更新が必要です。

よくある質問 - XF18-55mmF2.8-4 R LM OIS FUJIFILM

XF18-55mmレンズの手ブレ補正を有効にする方法は？

O.I.S.スイッチをONにしてください。オフにするにはOFFにします。

このレンズのフィルター径は？

フィルター径は58mmです。

このレンズをアダプターで非Fujifilmボディで使用できますか？

このレンズはFujifilm Xマウント用です。他マウントでの使用には専用アダプターが必要で、オートフォーカスや手ブレ補正などの機能が失われる可能性があります。

レンズの清掃方法は？

ほこりはブロアーで除去してください。指紋などの汚れは、柔らかい清潔な布にエタノールまたはレンズクリーナーを少量含ませて、中央から外側に向かって拭いてください。

レンズがオートフォーカスしない場合の対処法は？

絞りモードスイッチがM（マニュアル）になっていないか、ボディがAFに設定されているか確認してください。接点が汚れていないことも確認してください。必要に応じてボディのファームウェアを更新してください。

このレンズはAPS-CセンサーのFujifilmボディと互換性がありますか？

はい、Xマウント（APS-Cセンサー）の全Fujifilmボディと互換性があります。35mm判換算焦点距離は27-84mmです。

絞りをマニュアルで設定する方法は？

絞りモードスイッチを⚙（歯車マーク）に合わせ、絞りリングを回します。左に回すと絞り開放（小さな値）、右に回すと絞り込み（大きな値）になります。

このレンズは防塵・防滴仕様ですか？

いいえ、XF18-55mmF2.8-4は防塵・防滴仕様ではありません。過度のほこり、湿気、雨への露出を避けてください。

マクロモードでの最短撮影距離は？

広角側で30cm、望遠側で40cmです。

付属のフードは他のレンズでも使えますか？

このフードは本レンズ専用です。他のレンズでの使用は推奨されず、ケラレの原因となる可能性があります。

使用説明書 XF18-55mmF2.8-4 R LM OIS FUJIFILM

本文は、レンズまたはレンズを取り付けたカメラを安全に取り扱うための注意内容です。

• ご使用の前に「安全上のご注意」をよくお読みの上、正しくお使いください。
  ・お読みになったあとは大切に保管してください。

表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。

警告

この表示の欄は「死亡または重傷などを負う可能性が想定される」内容です。

注意

この表示の欄は「障害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。

お守りいただく内容の種類を次の絵表示で説明しています。
	このような絵表示は、気をつけていただきたい「注意喚起」内容です。
	このような絵表示は、してはいけない「禁止」内容です。
	このような絵表示は、必ず実行していただく「強制」内容です。

警告

風呂、シャワー 宰での使用禁止

水をかけたり、水にぬらしたりしない。 火災・感電の原因になります。

分解禁止

分解や改造は絶対にしない（ケースは絶対に開けない）。

火災・感電の原因になります。

また、異常動作を起こしてケガの原因になります。

接触禁止	落下などによって破損し、内部が露出したときは、露出部に手を触れない。感電したり、破損部でけがをする原因になります。・感電やけがに注意して速やかにカメラの電池・バッテリーを取り出し、お買上げ店にご相談ください。
	不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、けがの原因になります。
	レンズまたはカメラで直接太陽をみない。失明や視力障害になる恐れがあります。
注意
	油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。
	異常な高温になる場所に置かない。窓を閉めきった自動車の中や、直射日光が当たる場所に置かないでください。火災の原因になることがあります。

	小さいお子様の手の届くところに置かない。けがの原因になることがあります。
	濡れた手で触らない。感電の原因になることがあります。
	逆光撮影では、画角から太陽を十分にはずす。太陽光がカメラ内部に直接入ることで、カメラ内で焦点を結び、火災ややけどの原因になることがあります。
	使用しない時は、レンズにキャップをつけ、太陽光のあたらない場所に保管する。太陽光が内部で焦点を結び、火災ややけどの原因になることがあります。
	三脚にカメラやレンズを取り付けたまま移動しない。転倒したり、ぶつけたりしてケガの原因になることがあります。

本製品をご使用する前に

カメラのファームウェアが古い場合は、レンズ機能の一部が使用できません。カメラのファームウェアを最新版に更新してください。ご使用のファームウェアのバージョンの確認方法やアップデート方法は以下のホームページをご覧ください。

http://fujifilm.jp/support/digitalcamera/download/

パソコンをお持ちでない方は、カメラの使用説明書に記載のサポートセンターにお問い合わせ下さい。

レンズのお手入れと取り扱い上のご注意

• レンズフードをレンズに装着した状態で、レンズフードだけを持たないでください。
• レンズ信号接点は汚さないようにご注意ください。
• レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、柔らかい清潔な

木綿の布に無水アルコール（エタノール）または市販のレンズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。

• シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
• レンズをケースなどに入れるときは、必ずレンズフロントキャップとレンズリアキャップを取り付けてください。
• レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。
• レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意ください。
• ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、製品が変形することがあります。

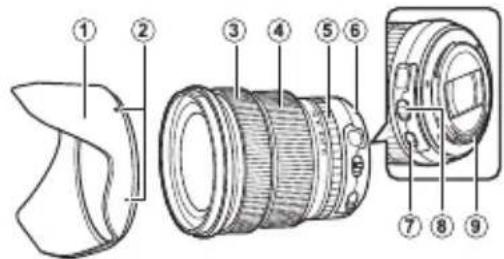

各部の名称

XF10-24mmF4 R OIS XF18-55mmF2.8-4 R LM OIS

① レンズフード
② 取り付け指標
③ フォーカスリング
④ ズームリング
⑤ 絞りリング
⑥ 取り付け指標（焦点距離）
⑦ OIS スイッチ
⑧ 絞りモードスイッチ
⑨ レンズ信号接点
⑩ レンズフロントキャップ
⑪ レンズリアキャップ

日本語

カメラへの取り付け方

カメラへの取り付け方・取り外し方については、カメラの使用説明書をご覧ください。

① フィルムカメラのXマウントには装着できません。

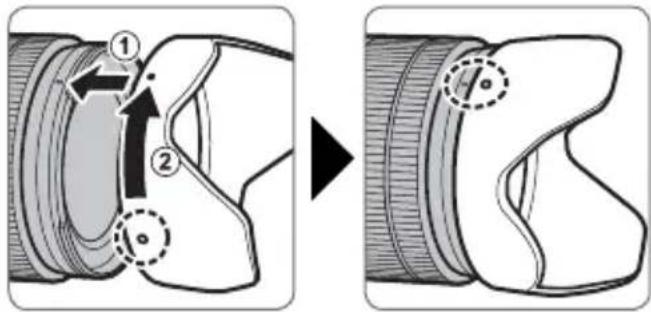

レンズキャップの取り外し方

レンズフードを取り付けると、画像に悪影響を及ぼす光線をカットし、レンズ面の保護にも役立ちます。

• レンズフロントキャップ
• レンズリアキャップ
• レンズフード
• ラッピングクロス

ズーム操作

ズームリングを反時計回り方向に回すと広い範囲を撮影でき、時計回り方向に回すと被写体を大きく撮影できます。

手ブレ補正

手ブレ補正機能を使用するときは、OIS スイッチをONの位置に合わます。

絞り操作

絞りをオート設定にしたいときは、絞りモードスイッチをAの位置に合わせます。

絞りをマニュアル設定にしたいときは、絞りモードスイッチを の位置に合わせます。絞りリングを反時計回り方向に回すと絞りが開き、時計回り方向に回すと絞りが絞り込めます。

日本語

主な仕様

型式	XF10-24mmF4 ROIS XF18-55mmF2	8-4 R LM OIS XF55-200mmF3.5-4.8 R LM OIS
レンズ構成	10群14枚(非球面レンズ4枚、異常分散レンズ4枚)	10群14枚(非球面レンズ3枚、異常分散レンズ1枚)	10群14枚(非球面レンズ1枚、異常分散レンズ2枚)
焦点距離	f=10-24mm(35mm判換算:15-36mm相当)	f=18-55mm(35mm判換算:27-84mm相当)	f=55-200mm(35mm判換算:84-305mm相当)
画角	110°-61.2°	76.5°-29°	29°-8.1°
最大口径比(開放絞り)	F4 F2.8	-4.0 F3.5	-4.8
最小絞り	F22 F22 F22
絞り形式羽根枚数:ステップ段差:	7枚(円形絞り)1/3ステップ(全16段)	7枚(円形絞り)1/3ステップ(全19段)	7枚(円形絞り)1/3ステップ(全17段)
撮影距離範囲 標準	:0.5m~∞(ズーム全域)マクロ:24cm	標準:0.6m~∞(ズーム全域)マクロ:[広角]30cm~10m:[望遠]40cm~10m	標準:1.1m~∞(ズーム全域)マクロ:1.1m~3.0m
最大撮影倍率	0.16倍(テレ端)	0.15倍(テレ端)	0.18倍(テレ端)
外形寸法 最大径×長さ(約)(先端よりマウント基準面まで)	φ 78.0mm × 87.0mm	φ 65.0mm × 70.4mm(ワイド端)φ 65.0mm × 97.9mm(テレ端)	φ 75.0mm × 118mm(ワイド端)φ 75.0mm × 177mm(テレ端)
質量(約)(レンズキャップ・フード含まず)	410g 310g 580g
フィルターサイズ φ	72mm	φ 58mm	φ 62mm

① 外観及び性能を改良のため、お断りなく一部変更する場合があります。
① 本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安としてお使い下さい。

For Your Safety

部件名称			有毒有害物质或元素
			铅*(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
本体		金属部件 ×	○ ○	○ ○	○
		树脂部件 ○	○ ○	○ ○	○
		光学部件 ×	○ ○	○ ○	○
		基板部件 ×	○ ○	○ ○	○
