Produkttyp	Ultra-Weitwinkel-Zoomobjektiv
Bajonett	Fujifilm X
Brennweite	8–16 mm (Äquivalent 12–24 mm in 35 mm)
Maximale Blende	f/2,8
Minimale Blende	f/22
Optischer Aufbau	20 Linsen in 13 Gruppen (4 asphärisch, 3 ED, 3 Super ED)
Bildwinkel	121° – 83,2°
Blendensteuerung	9 Lamellen (kreisförmig), 1/3 EV-Stufen (19 Stops)
Fokusbereich	25 cm – ∞
Maximaler Abbildungsmaßstab	0,1×
Abmessungen (Durchmesser × Länge)	ø88 × 121,5 mm
Gewicht (ohne Deckel und Gegenlichtblende)	805 g
Filterdurchmesser	Keiner (Filter nicht kompatibel)
Gegenlichtblende	Integriert, fest
Wetterschutz	Staub- und Spritzwasserschutz (Dichtung am Bajonett)
Fokusmotor	Linearer Motor (LM) für schnellen und leisen AF
Wartung und Reinigung	Blasebalg für Staub, weiches Tuch für Flecken; organische Lösungsmittel vermeiden
Sicherheitshinweise	Nicht durch das Objektiv in die Sonne schauen; Stöße und extreme Temperaturen vermeiden
Mitgeliefertes Zubehör	Vorderdeckel, Rückdeckel, integrierte Gegenlichtblende, Schutztuch
Firmware-Kompatibilität	Erfordert Firmware-Update der Kamera

Häufig gestellte Fragen - Fujinon XF 816mm f2.8 R LM WR FUJIFILM

Kann ich Filter am XF8-16mmF2.8 R LM WR verwenden?

Nein, aufgrund seines optischen Designs kann kein Filter direkt auf das Objektiv montiert werden. Die Gegenlichtblende ist fest und akzeptiert keine Filter.

Wie reinige ich die Frontlinse?

Verwenden Sie einen Blasebalg, um Staub zu entfernen, dann ein weiches Baumwolltuch mit etwas optischem Reiniger. Verwenden Sie niemals Lösungsmittel wie Verdünner oder Benzol.

Ist das Objektiv wasserdicht?

Ja, es ist staub- und spritzwassergeschützt dank einer O-Ring-Dichtung am Bajonett. Vermeiden Sie Untertauchen.

Was ist der minimale Fokusabstand?

Der minimale Abstand beträgt 25 cm über den gesamten Zoombereich.

Ist die Gegenlichtblende abnehmbar?

Nein, die Gegenlichtblende des XF8-16mmF2.8 R LM WR ist integriert und fest. Sie kann nicht entfernt werden.

Kann ich dieses Objektiv an einer analogen X-Bajonett-Kamera verwenden?

Nein, dieses Objektiv ist ausschließlich für digitale Fujifilm-Kameras mit X-Bajonett konzipiert. Es ist nicht mit analogen Kameras kompatibel.

Wie aktualisiere ich die Firmware der Kamera für dieses Objektiv?

Besuchen Sie die Fujifilm-Website, um die neueste Firmware-Version herunterzuladen. Befolgen Sie die Anweisungen im Kamerahandbuch. Das Objektiv erfordert möglicherweise eine aktuelle Firmware-Version, um ordnungsgemäß zu funktionieren.

Was ist das Gewicht des Objektivs?

Das Gewicht beträgt etwa 805 g (ohne Deckel und Gegenlichtblende).

Besteht ein Risiko von Schäden, wenn ich durch das Objektiv in die Sonne schaue?

Ja, dies kann zu dauerhaften Sehschäden führen. Schauen Sie niemals direkt durch das Objektiv oder den Sucher in die Sonne.

Wie bewahre ich das Objektiv auf, um Schimmel zu vermeiden?

Bewahren Sie es an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung auf. Lassen Sie es nicht in einem heißen Fahrzeug. Verwenden Sie gegebenenfalls ein Trockenmittelbeutel.

BEDIENUNGSANLEITUNG Fujinon XF 816mm f2.8 R LM WR FUJIFILM

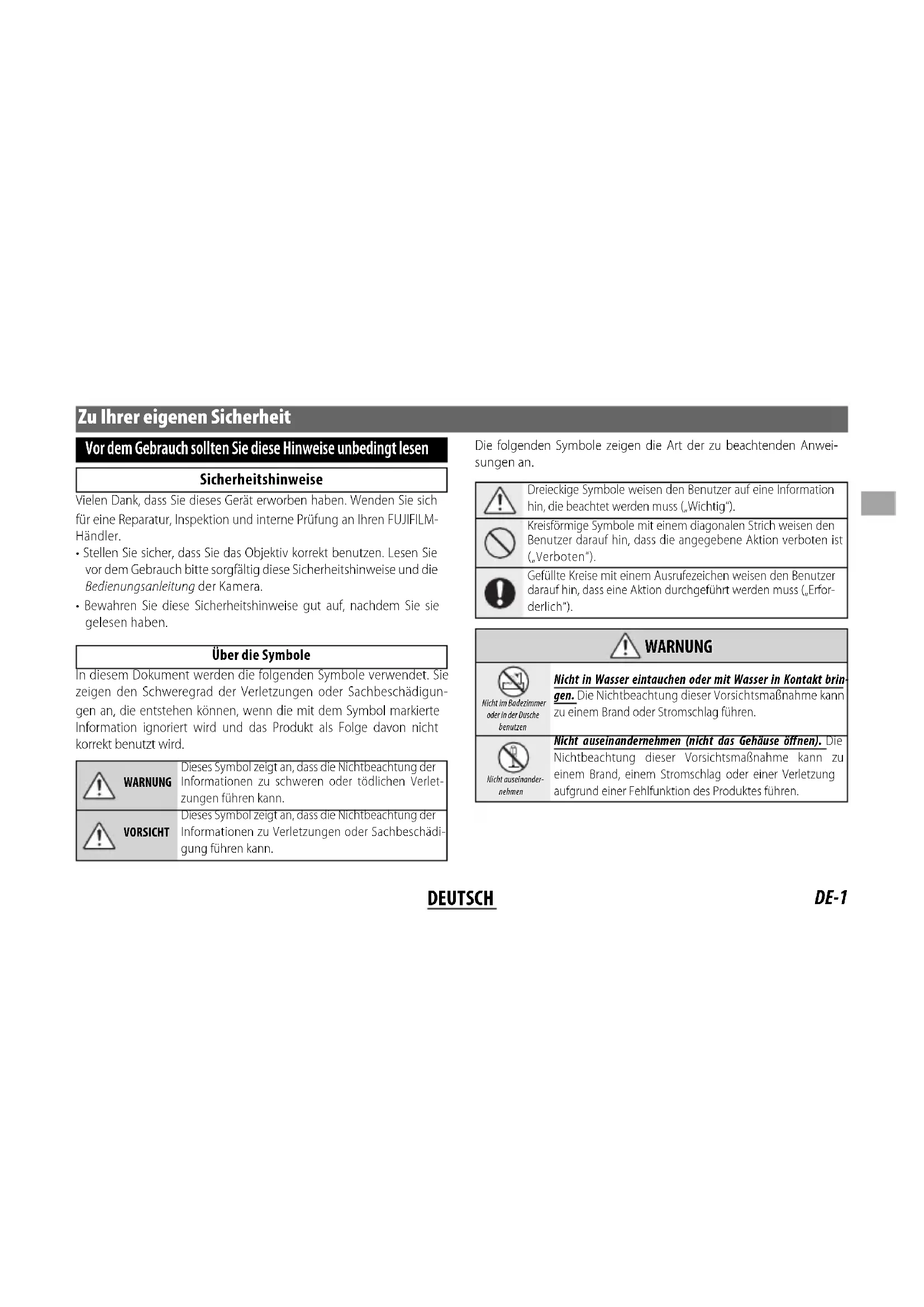

Zu Ihrer eigenen Sicherheit

Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich für eine Reparatur, Inspektion und interne Prüfung an Ihren FUJIFILM-Händler.

• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie gelesen haben.

Über die Symbole

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

WARNUNG

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachbeschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

Dreieckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss („Wichtig“).

Kreisförmige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist („Verboten“).

Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss („Erforderlich“).

WARNUNG

Nicht in Wasser eintauchen oder mit Wasser in Kontakt bringen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

Nicht auseinandernehmen (nicht das Gehäuse öffnen). Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand, einem Stromschlag oder einer Verletzung aufgrund einer Fehlfunktion des Produktes führen.

	[1W2W7]	WARNUNG
	Berühren Sie keineinternen Teile	Sollte das Gehäuse durch Herunterfallen oder einen anderenUnfall aufbrechen, berühren Sie die freiliegenden Teile nicht.Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen Entfernen Sie umgehend die Batterie der Kamera und achten Sie dabei darauf, eine Verletzung und einen Stromschlag zu vermeiden. Bringen Sie das Produkt dann zwecks weiterer Beratung in das Geschäft, wo sie es erworben haben.
		Nicht auf instabilen Flächen ablegen. Das Produkt könnte herunterfallen und dabei Verletzungen verursachen.
		Sehen Sie beim Blick durch das Objektiv oder die Sucher derKamera nicht direkt in die Sonne. Bei Nichtbeachtung dieser Vorsichtsmaßnahme besteht die Gefahr einer dauerhaften Schädigung des Sehvermögens.
		!VORSICHT
		Nicht an Orten verwenden oder aufbewahren, die Dampf oder Rauch ausgesetzt sind, ebenso nicht an sehr feuchten oder staubigen Orten. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

Entsorgung elektrischer und elektronischer Geräte in Privathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es zu einer entsprechenden Sammelstelle für zu recyclende elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses Produkts entstehen können.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt erworben haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins: Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sich bitte an Ihre örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgung.

DEUTSCH

DE-3

Vor dem Gebrauch dieses Produkts

Das Objektiv funktioniert bei älteren Versionen der Kamerafi rmware u. U. nicht wie erwartet und einige Funktionen sind möglicherweise nicht verfügbar. Achten Sie darauf, die Firmware der Kamera auf die neueste Version zu aktualisieren. Eine Anleitung, wie die Firmware-Version der Kamera angezeigt und aktualisiert wird, steht auf folgender Internetseite:

Falls Sie keinen Zugang zu einem Computer haben, erhalten Sie Unterstützung bei einer der zuständigen Niederlassungen, die auf der Kamera-Beilage „FUJIFILM Worldwide Network“ aufgelistet sind.

Produktpflege

• Beim Gebrauch einer Sonnenblende sollten Sie nicht versuchen, die Kamera nur durch Anfassen an der Sonnenblende hochzuheben oder festzuhalten.
• Halten Sie die Signalkontakte des Objektivs sauber.
• Entfernen Sie mit einem Blasebalg Staub und Fusseln von der Glasoberfl ä che des Objektivs oder Filters. Geben Sie zum Entfernen von Schmutzfl ecken

und Fingerabdrücken eine kleine Menge Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder Objektivreinigungstuch und reinigen Sie in einer kreisförmigen Bewegung von der Mitte zu den Rändern hin. Achten Sie darauf, keine Schlieren zu hinterlassen oder das Glas nicht mit Ihren Fingern zu berühren.

• Verwenden Sie zum Reinigen des Objektivs auf keinen Fall organische Lösungsmittel wie Farbverdünner oder Waschbenzin.
• Bringen Sie die vorderen und hinteren Objektivdeckel an, wenn das Objektiv nicht benutzt wird.
• Bewahren Sie das Objektiv und den Filter an einem kühlen und trockenen Ort auf, um Schimmel- und Rostbildung zu vermeiden. Lagern Sie es nicht in direktem Sonnenlicht oder zusammen mit Mottenkugeln auf Naphtha- oder Campherbasis.
• Halten Sie das Objektiv trocken. Rosten kann zu irreparablen Schäden führen. Wischen Sie Regen und Wassertropfen ab.
• Wenn das Objektiv an sehr heißen Orten gelassen wird, kann dies zu Schäden oder Verkrümmungen führen.

Teile des Objektivs

① Sonnenblende
② Markierungen für die Befestigung
③ Fokusring

④ Zoomring
⑤ Blendenring
⑥ Markierungen für die Befestigung (Brennweite)

⑦ Signalkontakte des Objektivs
⑧ Vorderer Objektivdeckel
⑨ HintererObjektivdeckel

Die XF8-16mmF2.8 R LM WR Sonnenblende ist fest mit dem Objektiv verbunden.
Die Objektivbefestigung ist mit einem Gummiring ausgestattet, um sicherzugehen, dass das Objektiv gegen Staub und Spritzer abgedichtet bleibt. Der Ring kann gegen eine Gebühr bei jedem FUJIFILM-Servicecenter ausgetauscht werden.

Anbringen des Objektivs

Informationen zum Anbringen und Abnehmen von Objektiven fi nden Sie in der Bedienungsanleitung der Kamera.

①Dieses Produkt ist ausschließlich für die Verwendung mit dem FUJIFILM X-Objektivanschluss ausgelegt. Es ist nicht kompatibel mit dem G-Bajonett oder mit Filmkameras, die ein X-Bajonett verwenden.

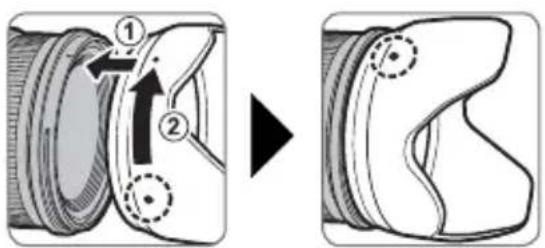

Anbringen der Sonnenblende

Die aufgesetzte Sonnenblende verringert den seitlichen Einfall von Streulicht und schützt die Frontlinse. Bringen Sie die Sonnenblende wie gezeigt an (nur XF16-55mmF2.8 R LM WR).

Abnehmen der Objektivdeckel

Für Illustrationszwecke wird hier das Objektiv XF16-55mmF2.8 R LM WR verwendet.

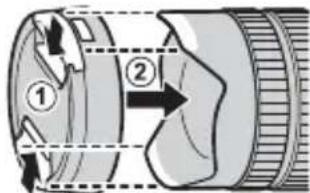

Anbringen der Objektivdeckel

Nachdem Sie den vorderen Objektivdeckel für das XF8-16 mmF2.8 R LM WR wie gezeigt positioniert haben, montieren Sie ihn auf die Sonnenblende und vergewissern Sie sich, dass er sicher verriegelt ist.

①Halten Sie das Objektiv beim Transport nicht am Deckel fest.

DEUTSCH

Mitgeliefertes Zubehör

• Vorderer Objektivdeckel
- Hinterer Objektivdeckel
- Sonnenblende
(nur XF16-55mmF2.8 R LM WR)
• Umschlagtuch

Der Blendenring

Sie können die Blende für Belichtungsfunktion A oder M wählen, indem Sie den Blendenring von A wegdrehen.

Blendenring

A 2.2 14 11 8 5 A 2.2 16 11

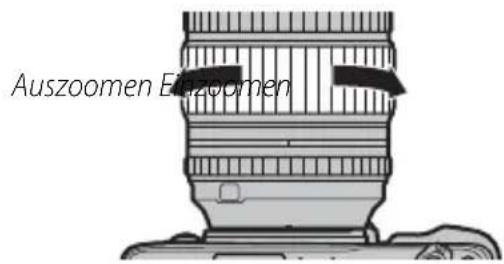

Brennweiteneinstellung (Zoom)

Drehen Sie den Zoomring für kürzere Brennweiten nach links, um die Abbildungsgröße zu verringern und den Bildausschnitt zu erweitern. Durch Drehen nach rechts (längere Brennweiten) wird der Bildausschnitt kleiner und das Objekt wird größer abgebildet.

Auszoomen Einzoomen

① Die Benutzung des Zoomrings, während das Objektiv nass ist, erhöht die Wahrscheinlichkeit, dass Wasser ins Innere des Objektivs gerät. Wischen Sie Wasser vollständig vom Objektiv, bevor Sie den Zoomring verwenden.

Technische Daten

Typ		XF16-55mmF2.8 R LM WR XF8-16mmF2.8 R LM	WR
Objektivkonstruktion 17 Elemente in 12 Gruppen (enthält 3 asphärische und 3 Elemente mit sehr ge-ringer Streuung)			20 Elemente in 13 Gruppen (enthält 4 asphärische, 3 Elemente mit sehr geringer Streuung und 3 mit extrem geringer Streuung)
Brennweite (dem 35-mm-Format entsprechend)		f=16–55 mm (24–84 mm)	f=8–16 mm (12–24 mm)
Bildwinkel 83,2°–29° 121°–83,2°
Max. Blendenöffnung 2,8 2,8
Min. Blendenöffnung 22 22
Blendensteuerung	Anzahl der LamellenAbstände der Belichtungsstufen	9 (abgerundete Blendenöffnung) 13 EV (19 Belichtungsstufen)	9 (abgerundete Blendenöffnung) 13 EV (19 Belichtungsstufen)
Brennweitenbereich		Normal: 0,6 m–∞ (gesamter Zoombereich)Makro: 30 cm–10 m (W); 40 cm–10 m (T)	25 cm–∞
Max. Vergrößerung		T: 0,16×	T: 0,1×
Äußere Abmessungen: Durchmesser × Länge* (ca.)* Abstand von der Vorderseite des Objektivs zum Objektivhalterungsflansch		W: 83,3 × 106,0 mmT: 83,3 × 129,5 mm	88 × 121,5 mm
Gewicht* (ca.) * Objektivdeckel und Sonnenblenden ausgenommen		655 g	805 g
Filtergröße		77 mm	—

① Verbesserungen können zu unangekündigten Änderungen der technischen Daten und des äußeren Erscheinungsbildes führen.
① Aufgrund der Objektivkonstruktion kann die Entfernungsanzeige der Kamera in manchen Fällen von der tatsächlichen Fokussierentfernung abweichen. Benutzen Sie die Entfernungsanzeige nur zur Orientierung.
Dieses Objektiv verwendet Linearmotoren, um einen schnellen und genauen Autofokus zu gewährleisten und dabei die höchstmögliche Bildqualität zu erhalten. Wenn die Kamera ausgeschaltet wird, das Objektiv vom Kamerakörper abgenommen oder die Wiedergabefunktion eingeschaltet wird, kann es zu einem hörbaren Geräusch und leichten Vibrationen kommen, da die Magneten der Linearmotoren gelöst werden. Dies ist völlig normal und wird die Bildqualität oder Leistung des Objektivs nicht beeinträchtigen.
Aufgrund seiner Bauweise kann das XF8-16mmF2.8 R LM WR nicht mit Filtern verwendet werden.
