РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ML106 MAKITA

• По той причине, что мы постоянно проводим работы в области исследований и разработок, приведенные в настоящем документе технические характеристики могут быть изменены без предварительного уведомления.

• Технические характеристики и аккумуляторный блок могут отличаться в зависимости от страны.

• Время работы может отличаться в зависимости от типа аккумулятора и условий использования.

• Вес может отличаться в зависимости от дополнительного оборудования, включая блок аккумулятора. В таблице указаны самая легкая и самая тяжелая комбинации согласно процедуре EPTA 01/2014. ПРЕДОСТЕРЕЖЕНИЕ:: Используйте только перечисленные ни

оки аккумуляторов. Использование других блоков аккумуляторов и зарядных устройств может стать причиной травм и/или пожара.

....... Прочтите руководство по эксплуатации. ................. Только для применения в

.................. Не смотрите на луч работающего

................. Только для стран ЕС В связи с наличием в оборудовании опасных компонентов отходы электрического и электронного оборудования, акк умуляторы и

ареи могут оказывать негативное влияние на окружающую среду и здоровье человека. Не выбрасывайте электрические и электронные устройства или батареи вместе с бытовыми отходами! В соответствии с директивой ЕС по отходам электрического и электронного оборудования, по аккумуляторам, батареям и отходам аккумуляторов и батарей, а также в соответствии с ее адаптацией к

ональному законодательству, отходы электрического оборудования, батареи и аккумуляторы следует хранить отдельно и доставлять на пункт раздельного сбора коммунальных отходов, работающий с соблюдением правил охраны окружающей среды. Это обозначено символом в виде перечеркнутого мусорного контейнера на колесах, нанесенным на оборудование. ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРЕДОСТЕРЕЖЕНИЕ: Во избежание риска возгорания, поражения электрическим током или получения травмы при использовании электроинструмента следует соблюдать основные правила техники безопасности, указанные ниже. ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ.

1. Перед использованием аккумуляторного блока

прочитайте все инструкции и предупреждающие надписи на (1) зарядном устройстве, (2) аккумуляторном блоке и (3) инструменте, работающем от аккумуляторного блока.

2. Заряжайте аккумулятор только зарядным

устройством, указанным изготовителем. Зарядное устройство, подходящее для одного типа

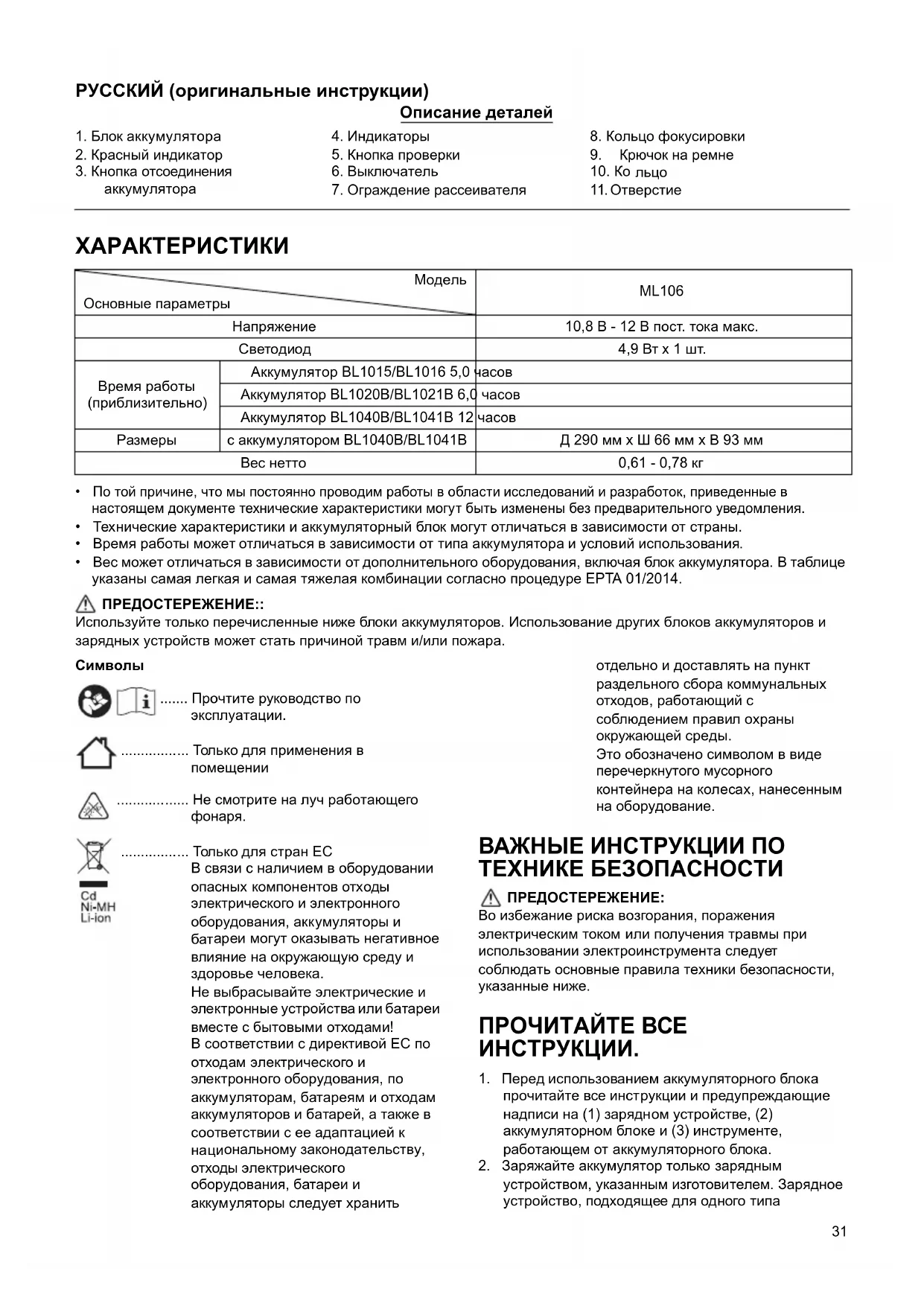

1. Блок аккумулятора

2. Красный индикатор

3. Кнопка отсоединения

7. Ограждение рассеивателя

8. Кольцо фокусировки

ML106 Основные параметры Напряжение 10,8 В - 12 В пост. тока макс. Светодиод 4,9 Вт x 1 шт. Время работы (приблизительно) Аккумулятор BL1015/BL1016 5,0 часов Аккумулятор BL1020B/BL1021B 6,0 часов Аккумулятор BL1040B/BL1041B 12 часов Размеры с аккумулятором BL1040B/BL1041B Д 290 мм x Ш 66 мм x В 93 мм Вес нетто 0,61 - 0,78 кг32 аккумуляторов, может привести к пожару при его использовании с другим аккумуляторным блоком.

3. Используйте источник питания с напряжением,

указанным на табличке с паспортными данными зарядного устройства.

4. Не пользуйтесь повышающим трансформатором,

двигатель-генератором или источником питания постоянного тока.

5. После зарядки или перед техническим

обслуживанием или чисткой отключите зарядное устройство от источника пит

нный элемент держателя аккумулятора не водоотталкивающий. Не используйте устройство во влажных или мокрых местах. Не допускайте попадания дождя или снега. Не промывайте водой.

7. Запрещается касаться внутренней части верхнего

участка фонаря щипцами, металлическими инструментами и т. д.

8. При неправильном обращении из аккумулятора

может потечь жидкость. Избегайте контакта с ней. В случае ко

такта с кожей промойте место контакта обильным количеством воды. В случае попадания в глаза, обратитесь к врачу. Жидкость из аккумулятора может вызвать раздражение или

9. Запрещается использовать блок аккумулятора или

инструмент, которые были повреждены или в конструкцию которых были внесены изменения. Аккумуляторы, которые были повреждены или в конструкцию ко торых были внесены изменени

могут работать непредсказуемо, что может привести к пожару, взрыву или стать причиной

10. Не подвергайте блок аккумулятора или инструмент

воздействию огня или чрезмерным температурам. Воздействие огня или температур свыше 130 °C может привести к взрыву.

11. Следуйте всем инструкциям по зарядке и не

заряжайте блок аккумулятора или инструмент при

пературе, выходящей за пределы указанного в инструкциях диапазона. Ненадлежащая зарядка или зарядка при температурах, выходящих за пределы указанного диапазона, может привести к повреждению аккумулятора или возрастанию риска воспламенения.

12. Не замыкайте контакты аккумуляторного блока

между собой: (1) Не прикасайтесь к контактам какими-либо токопроводящими предметами. (2) Не храните аккумуляторный блок в контейнере вм

сте с другими металлическими предметами, такими как гвозди, монеты и т. п. (3) Не допускайте попадания на аккумуляторный блок воды или дождя. Замыкание контактов аккумуляторного блока между собой может привести к возникновению большого тока, перегреву, возможным ожогам и даже разрыву блока.

13. В случае попадания электролита в глаза промойте

их большим к оличеством чист

немедленно обратитесь к врачу. Это может привести к потере зрения.

14. Не роняйте и не ударяйте аккумулятор.

15. Не бросайте аккумуляторный блок в огонь, даже

если он сильно поврежден или полностью вышел из строя. Аккумуляторный блок может взорваться под действием огня.

16. Источник света в данном фонаре должен

няться только производителем или официальным представителем, либо соответствующим квалифицированным специалистом. ПРЕДУПРЕЖДЕНИЕ:

1. Если инструмент не используется, обязательно

выключите его и снимите с него аккумуляторный

2. Не храните инструмент и аккумуляторный блок в

местах, где температура может достигать или превышать 50 °C (122 °F).

3. Не допускайте ударов инструмента в результате

падения, ударов о него и т. д.

тся светить фонарем в глаза в течение длительного времени. Подобные действия могут стать причиной травм глаз.

5. Запрещается закрывать фонарь тканью или

картоном и т. д. Несоблюдение данного требования может привести к возгоранию.

6. Запрещается разбирать зарядное устройство или

аккумуляторный блок: если требуется их обслуживание или ремонт, обратитесь к

ванному специалисту. Неправильная сборка может привести к поражению электрическим током или возгоранию.

7. Используйте инструменты только с указанными

аккумуляторными блоками. Использование других аккумуляторных блоков может привести к травме или пожару.

8. Когда аккумуляторный блок не используется,

храните его отдельно от металлических предметов, таких как скрепки, монеты, ключи, гвозди, шурупы или другие неб

таллические предметы, которые могут привести к закорачиванию контактов аккумуляторного блока между собой. Короткое замыкание между контактами аккумуляторного блока может привести к ожогам или пожару.

9. Если время работы значительно сократилось,

немедленно прекратите работу. В противном случае может произойти перегрев, что может привести к получению ожогов или даже к взрыву.

оврежденный аккумулятор.

11. На содержащиеся в устройстве литий-ионные

аккумуляторы распространяются требования законодательства об опасных грузах. Для осуществления коммерческих перевозок, например, сторонними организациями или транспортно-экспедиционными агентствами необходимо соблюдать особые требования к упаковке и маркировке. Для подготовки изделия, подлежащего транспортировке, при необходимости обратитесь к специалисту по опасным материалам. Кроме того, соб людайте, во зможно, более детальные требования национального законодательства.33 Заклейте лентой или закройте открытые контакты и упакуйте аккумулятор таким образом, чтобы он не перемещался внутри упаковки.

12. Выполняйте требования местного

законодательства относительно утилизации аккумулятора.

13. Используйте аккумуляторы только с продукцией,

указанной компанией Makita. Установка аккумуляторов в несоответствующую продукцию может стать причиной воспламенения, перегрева, взрыва или утечки электролита.

14. В случае возникновения каких-либо проб

ратитесь в ближайший сервисный центр Makita или к дилеру компании. Для обеспечения безопасности и надежности инструмента выполняйте его ремонт, обслуживание и регулировку только в авторизованных сервисных центрах компании Makita. СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ. ПРЕДУПРЕЖДЕНИЕ: Используйте только оригинальные литий-ионные аккумуляторы Makita. Использование неоригинальных аккумуляторов Makita или аккумуляторов, в конструкцию которых были внесены изменения, может привести к взрыву аккумулятора и последующему пожару, а также к травмам и повреждениям. Советы по обеспечению максимального срока службы аккумулятора

1. Заряжайте аккумуляторный блок до того, как он

полностью разрядится. В случае потери мощности при эксплуатации инструмента прекратите работу и зарядите аккумуляторный блок.

2. Никогда не перезаряжайте полностью заряженный

аккумуляторный блок. Перезарядка сокращает срок службы аккумуляторного блока.

3. Заряжайте аккумуляторный блок при температуре

внутри помещения в пределах от 10 °C до 40 °C (от 50 °F до 104 °F). Перед за

йте горячему аккумуляторному блоку остыть. ТЕХНИЧЕСКОЕ ОПИСАНИЕ Порядок зарядки Перед эксплуатацией зарядите аккумуляторный блок с помощью зарядного устройства Makita. Установка или снятие аккумуляторного блока (рис. 1) ПРЕДУПРЕЖДЕНИЕ:

• Обязательно выключайте инструмент перед установкой и снятием аккумуляторного блока.

• При установке и снятии аккумуляторного блока крепко удерживайте инструмент и аккумуляторный блок. Если не соблюдать это требование, они могут выскользнуть из рук, что приведет к повреждению инструмента, аккумуляторного блока и травмированию оператора. Для снятия аккумуляторного блока нажмите кнопку на

не блока и сдвиньте блок с инструмента. Для установки аккумуляторного блока совместите выступ аккумуляторного блока с пазом в корпусе и задвиньте его на место. Устанавливайте блок до упора таким образом, чтобы он зафиксировался на месте с небольшим щелчком. Если вы можете видеть красный индикатор на верхней стороне кнопки, аккумулятор установлен на мест

• Обязательно устанавливайте аккумуляторный блок до конца, чтобы красный индикатор не был виден. В противном случае он может выпасть из инструмента и нанести травму вам или другим

• Не прилагайте чрезмерных усилий при установке аккумуляторного блока. Если блок не двигается свободно, значит он вставлен неправильно. Индикация оставшегося заряда аккумулятора (рис. 2) (Только для блоков аккумуляторов с индикатором) Нажмите на кнопку проверки, расположенную на блоке аккумулятора, чтобы отобразить оставшийся заряд аккумулятора. Индикаторы загорятся на несколько секунд. ПРИМЕЧАНИЕ:

• В зависимости от условий эксплуатации и температуры окружающего воздуха индикация может незначительно отличаться от фактического

Защита от чрезмерного разряда Если уровень заряда аккумулятора недостаточный, фонарь выключится автоматически. В этом случае снимите аккумулятор с инструмента и зарядите его. Включение светодиодного фонаря (рис. 3) ПРЕДУПРЕЖДЕНИЕ:

• Не смотрите на луч светодиодного фонаря или источник освещения и не допускайте прямого попадания света в глаза.

Оставшийся заряд аккумулятора Горит Выкл. от 75% до 100% от 50% до 75% от 25% до 50% от 0% до 25%34 Нажмите переключатель для включения светодиодного фонаря. Для выключения устройства нажмите переключатель еще раз. Угол наклона верхней части (рис. 4) Доступно 12 положений угла наклона верхней части. Отрегулируйте надлежащим образом. ПРЕДУПРЕЖДЕНИЕ:

• Соблюдайте осторожность, чтобы не защемить пальцы во время регулировки угла наклона верхней части. Защемление пальцев может привести к

Функция фокусировки (рис. 5) Можно менять фокусировку фонаря, вращая кольцо фокусировки. Поверните кольцо фокусировки для увеличения светового пятна и для сужения светового

• Не поворачивайте ограждение рассеивателя, иначе оно может упасть. Крючок на ремне (рис. 6, 7) Крючок на ремне используется для временного подвешивания инструмента. Крючок на ремне можно подсоединить к верхнему или нижнему кольцу в зависимости от условий эксплуатации. Магнит (дополнительная принадлежность) (рис. 8, 9) Прикрепите магнит, затянув винт. Во время подсоединения инструмента к магниту используйте веревку для закрепления магнита. ПРЕДОСТЕРЕЖЕНИЕ::

• Не приближайте магнит к точным приборам, например, к электронному устройству, часам или карте с микросхемой. На их работу может повлиять магнитное поле.

• Не используйте магнит вблизи кардиостимуляторов. Это может привести к поломке последних.

дсоединением убедитесь, что магнит крепится к данному металлу и для крепления достаточно места. После подсоединения убедитесь, что инструмент надежно закреплен. УВЕДОМЛЕНИЕ:

• В случае подсоединения магнита на длительный срок возможно повреждение поверхности материала в зависимости от условий эксплуатации.

• Во время отсоединения магнита не перемещайте его. Это может привести к повреждению

ерхности, на которой закреплен магнит. ОБСЛУЖИВАНИЕ ПРЕДУПРЕЖДЕНИЕ:

• Запрещается использовать бензин, лигроин, растворитель, спирт и т.п. Это может привести к изменению цвета, деформации и появлению

Для обеспечения БЕЗОПАСНОСТИ и НАДЕЖНОСТИ инструмента выполняйте его ремонт, обслуживание или регулировку только в авторизованных сервисных центрах компании Makita и с использованием только оригинальных запасных частей компании Makita. ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ПРЕДУПРЕЖДЕНИЕ: Данные принадлежности или приспособления рекомендуются для использования с инструментом Makita, указанным в настоящем руководстве. Использование других принадлежностей или приспособлений может привести к риску получения травмы. Принадлежности или приспособления должны использоваться строго по назначению.

• Оригинальный аккумулятор и зарядное устройство ПРИМЕЧАНИЕ: Некоторые элементы списка могут входить в комплект инструмента в качестве ст

жностей. Они могут отличаться в зависимости от страны.35 TÜRKÇE (Orijinal Talimatlar) Parçaların tanımı
