MANUAL DE USUARIO ML106 MAKITA

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí descritas están sujetas a cambios sin previo aviso.

• Las especificaciones y el cartucho de la batería pueden variar de un país a otro.

• El tiempo de funcionamiento puede diferir en función del tipo de batería y la condición de uso.

• El peso puede diferir en función de los accesorios, incluyendo el cartucho de la batería. En la tabla se muestran la combinación más ligera y la más pesada, de acuerdo con el Procedimiento EPTA 01/2014. ADVERTENCIA: Utilice solo los cartuchos de la batería que se muestran más arriba. El uso de cualquier otro cartucho de la batería y otros cargadores puede crear un riesgo de lesiones y/o incendio. Símbolos ...... Lea el manual de instrucciones. ................. Para uso en interiores solamente .................. No mire directamente a la fuente de luz en funcionamiento. ................. Sólo para países de la Unión Europea Debido a la presencia de componentes peligrosos en el equipo, el equipo eléctrico y electrónico, los acumuladores y las baterías desechados pueden tener un impacto negativo para el medioambiente y la salud humana. ¡No tire los aparatos eléctricos y electrónicos ni las baterías junto con los residuos domésticos! De conformidad con las Directivas Europeas sobre residuos de aparatos eléctricos y electrónicos y sobre acumuladores y baterías y residuos de acumuladores y baterías, así como la adaptación de las mismas a la ley nacional, el equipo eléctrico, las baterías y los acumuladores desechados deberán ser almacenados por separado y trasladados a un punto distinto de recogida de desechos municipales, que cumpla con los reglamentos sobre protección medioambiental. Esto se indica mediante el símbolo de cubo de basura tachado colocado en el equipo. INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA: Cuando se utilicen herramientas eléctricas siempre deben seguirse precauciones de seguridad para reducir el riesgo de fuego, descargas eléctricas y lesiones personales, incluyendo las siguientes:

1. Antes de utilizar el cartucho de la batería, lea todas

las instrucciones y referencias de precaución que se encuentran en (1) el cargador de baterías, (2) la batería y (3) el producto que utiliza la batería.

2. Recárguela solamente con el cargador especificado

por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un riesgo de incendio cuando se usa con otra batería.

3. Utilice una fuente de alimentación cuyo voltaje figure

en la placa de identificación del cargador.

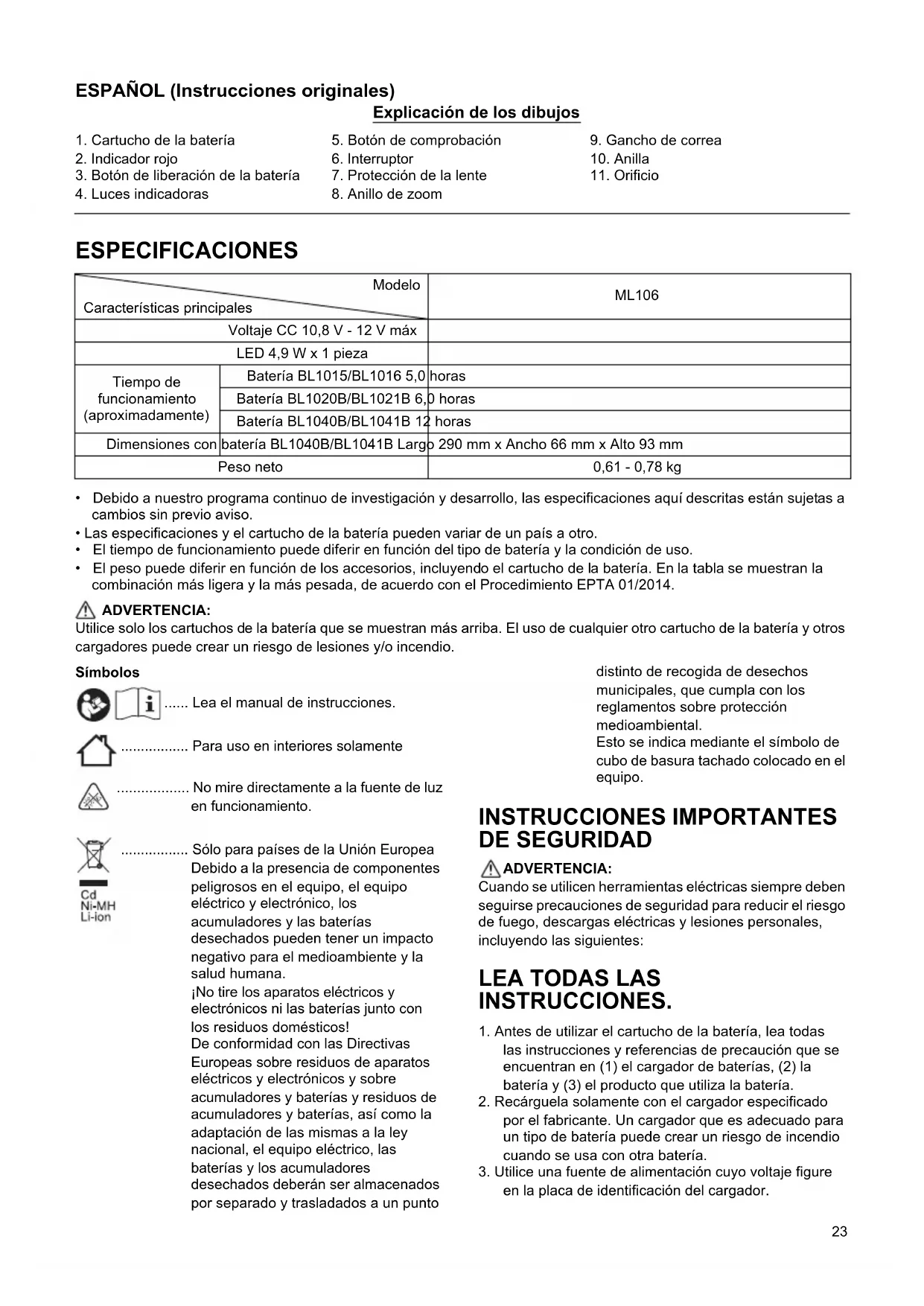

1. Cartucho de la batería

3. Botón de liberación de la batería

4. Luces indicadoras

5. Botón de comprobación

7. Protección de la lente

Modelo ML106 Características principales Voltaje CC 10,8 V - 12 V máx LED 4,9 W x 1 pieza Tiempo de funcionamiento (aproximadamente) Batería BL1015/BL1016 5,0 horas Batería BL1020B/BL1021B 6,0 horas Batería BL1040B/BL1041B 12 horas Dimensiones con batería BL1040B/BL1041B Largo 290 mm x Ancho 66 mm x Alto 93 mm Peso neto 0,61 - 0,78 kg24

4. No intente utilizar un transformador elevador, un

generador de motor o un tomacorriente de alimentación CC.

5. Después de la carga o antes de una tarea de

mantenimiento o limpieza, desenchufe el cargador de la fuente de alimentación.

6. La parte de soporte de la batería no es resistente al

agua. No la utilice en lugares húmedos o mojados. No la exponga a la lluvia o a la nieve. No la limpie con agua.

7. No toque el interior de la cabeza de la linterna con

pinzas, herramientas metálicas, etc.

8. En condiciones de maltrato, la batería puede expulsar

líquido, evite el contacto con él. Si se produce un contacto accidental, lávelo con agua. Si el líquido entra en contacto con los ojos, adicionalmente, solicite ayuda médica. El líquido expulsado de la batería puede provocar irritaciones o quemaduras.

9. No utilice un paquete de baterías o una herramienta

que se haya dañado o modificado. Las baterías dañadas o modificadas pueden tener un comportamiento impredecible que puede provocar un incendio, una explosión o un riesgo de lesiones.

10. No exponga un paquete de baterías o una

herramienta al fuego o a una temperatura excesiva. La exposición al fuego o a una temperatura superior a 130 °C puede provocar una explosión

11. Respete todas las instrucciones de carga y no cargue

el paquete de baterías o la herramienta fuera del intervalo de temperaturas especificado en las instrucciones. La carga incorrecta o a temperaturas que se encuentran fuera del intervalo especificado puede dañar la batería y aumentar el riesgo de incendio.

12. No cortocircuite el cartucho de la batería:

(1) No toque los terminales con material conductor. (2) Evite guardar el cartucho de la batería en un recipiente con otros objetos metálicos, como clavos, monedas, etc. (3) No exponga el cartucho de la batería al agua o a la lluvia. Un cortocircuito puede provocar un elevado flujo de corriente, sobrecalentamiento, quemaduras o incluso una avería.

13. Si se produce contacto ocular con electrolito,

enjuáguese los ojos con agua limpia y acuda de urgencia al médico. Corre el riesgo de perder la visión.

14. Procure que la batería no sufra golpes ni caídas.

15. No queme el cartucho de la batería aunque esté

gravemente dañado o completamente gastado. El cartucho de la batería puede explotar si entra en contacto con fuego.

16. La fuente de luz de esta luminaria solo debe ser

reemplazada por el fabricante o su agente de servicio, o bien una persona similar cualificada. PRECAUCIÓN:

1. Cuando no utilice la herramienta, apáguela siempre y

extraiga el cartucho de la batería de la herramienta.

2. No almacene la herramienta ni el cartucho de la

batería en lugares donde la temperatura supere los 50 °C (122 °F).

4. No oriente la luz a los ojos continuamente. Puede

5. No cubra ni tape la herramienta encendida con trapos,

cartones, etc. Si la cubre o la obstruye, puede provocar un incendio.

6. No desmonte el cargador o el cartucho de la batería;

llévelos a un servicio de reparación cualificado cuando sea necesario revisarlos o repararlos. Un montaje incorrecto puede tener como resultado un riesgo de descarga eléctrica o fuego.

7. Utilice las herramientas eléctricas solamente con las

baterías designadas. El uso de cualquier otra batería puede crear un riesgo de lesiones e incendio.

8. Cuando no se utilice el paquete de batería,

manténgalo alejado de otros objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión entre los terminales. El cortocircuito de los terminales de la batería puede provocar quemaduras o un incendio.

9. Si el tiempo de funcionamiento es excesivamente

corto, deje de utilizar la herramienta de inmediato. De lo contrario, existe el riesgo de sobrecalentamiento, quemaduras e incluso explosión.

10. No utilice una batería dañada.

11. Las baterías de litio-ión están sujetas a los requisitos

de la legislación sobre mercancías peligrosas. Para transportes comerciales, p. ej., terceros, transportistas, se deben respetar los requisitos especiales sobre embalajes y etiquetado. Para preparar el elemento para su transporte, debe consultarse con un experto en materiales peligrosos. Respete también cualquier posible normativa nacional. Tape o cubra con cinta adhesiva los contactos abiertos y empaquete la batería de forma que no se pueda mover dentro del embalaje.

12. Respete las normas locales relativas al desecho de la

13. Utilice las baterías solo con los productos

especificados por Makita. La instalación de las baterías en productos no compatibles puede provocar un incendio, un calor excesivo, una explosión o fuga de electrolitos.

14. Si surge cualquier problema, consulte con su

distribuidor o con el centro de asistencia técnica de Makita más cercano. Para mantener la seguridad y la fiabilidad, las reparaciones, mantenimientos o ajustes debe realizarlos un centro de servicio técnico autorizado por Makita. GUARDE ESTAS INSTRUCCIONES. PRECAUCIÓN: Utilice solo baterías genuinas de litio-ion de Makita. El uso de baterías no genuinas de Makita o baterías que se han modificado puede provocar una explosión de la batería y un incendio, lesiones personales y daños.25 Consejos para conseguir una mayor duración de la batería

1. Cargue la batería antes de que se descargue por

completo. Deje de utilizar siempre la herramienta y cargue el cartucho de la batería cuando observe que tiene menos potencia.

2. No recargue nunca un cartucho de batería

completamente cargado. La sobrecarga acorta la vida útil de la batería.

3. Cargue el cartucho de la batería a una temperatura

ambiente que oscile entre 10 °C y 40 °C (50 °F - 104 °F). Antes de cargar un cartucho de batería caliente, deje que se enfríe.

FUNCIONAMIENTO Carga Cargue el cartucho de la batería con el cargador de Makita antes de su uso. Instalación o extracción del cartucho de la batería (Fig. 1) PRECAUCIÓN:

• Apague siempre la herramienta antes de instalar o extraer el cartucho de la batería.

• Sujete la herramienta y el cartucho de la batería firmemente cuando instale o extraiga el cartucho de la batería. Si no sujeta la herramienta y el cartucho de la batería firmemente, pueden resbalar de sus manos y se pueden provocar daños en la herramienta y el cartucho de la batería y lesiones personales. Para quitar el cartucho de la batería, mantenga pulsado el botón de la parte frontal del cartucho y retírelo. Para instalar el cartucho de la batería, alinee la lengüeta situada en el cartucho de la batería con la ranura del alojamiento e insértela. Insértela completamente hasta que quede firmemente encajada con un clic. Si puede ver el indicador rojo de la zona superior del botón, significa que el cartucho no está encajado completamente. PRECAUCIÓN:

• Instale siempre completamente el cartucho de la batería de forma que el indicador rojo quede oculto. De lo contrario, el cartucho puede desprenderse accidentalmente de la herramienta y causar lesiones al operario o a alguna persona que se encuentre cerca.

• No presione excesivamente el cartucho de la batería para instalarlo: Si no se inserta suavemente, significa que no lo está instalando correctamente. Indicación de la capacidad restante de la batería (Fig. 2) (Solamente para cartuchos de batería con el indicador) Pulse el botón de comprobación del cartucho de la batería para indicar la capacidad restante de la batería. Las luces indicadoras se encienden durante unos segundos. NOTA:

• En función de las condiciones de uso y de la temperatura ambiente, la indicación puede diferir ligeramente de la capacidad real. Protección contra la descarga excesiva Cuando la capacidad de la batería no sea suficiente, la luz se apagará automáticamente. En ese caso, extraiga la batería de la herramienta y cárguela. Encendido de la lámpara luminiscente (Fig. 3) PRECAUCIÓN:

• No mire hacia la lámpara luminiscente ni mire directamente hacia la fuente de luz. Presione el interruptor para encender la lámpara luminiscente. Para apagarla, vuelva a presionar el interruptor. Ángulo de la cabeza (Fig. 4) El ángulo de la cabeza se puede ajustar en 12 posiciones. Ajústelo como desee. PRECAUCIÓN:

• Tenga cuidado de que los dedos no se queden atrapados cuando ajuste el ángulo del cabezal. Si los dedos quedan atrapados, puede sufrir lesiones. Función de zoom (Fig. 5) Puede ajustar la apertura del haz de luz girando el anillo de zoom. Gire el anillo de zoom hacia el lado para ampliar el haz de luz y hacia el lado para reducirlo. NOTA:

• No gire la protección de la lente, ya que se desprenderá. Gancho de correa (Fig. 6 y 7) El gancho de correa es útil para colgar temporalmente la herramienta. El gancho de correa se puede instalar en la anilla superior o inferior de acuerdo con el uso. Imán de sujeción (accesorio opcional) (Fig. 8, 9) Acople el imán de sujeción enroscando el tornillo. Cuando fije la herramienta con el imán de sujeción, utilice un cordel para fijar el imán de sujeción. Luces indicadoras Capacidad restante Iluminada Apagado 75% a 100% 50% a 75% 25% a 50% 0% a 25%26 ADVERTENCIA:

• No acerque el imán de sujeción a equipos de precisión tales como dispositivos electrónicos, relojes, relojes de pulsera o tarjetas IC. Pueden verse afectados por el campo magnético.

• No utilice el imán de sujeción cerca de marcapasos. Existe el riesgo de un mal funcionamiento.

• Antes de la sujeción, asegúrese de que el imán se pueda sujetar al metal que desea y de que haya suficiente espacio para la sujeción. Tras la sujeción, asegúrese de que la herramienta se haya fijado firmemente. AVISO:

• Si el imán de sujeción se fija al material durante un período prolongado, la superficie del material se puede dañar, dependiendo de las condiciones de uso.

• Cuando desenganche el imán de sujeción, no lo deslice. Se puede dañar la superficie a la que el imán de sujeción está fijado. MANTENIMIENTO PRECAUCIÓN:

• Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se puede provocar una decoloración, una deformación o grietas. Para mantener la SEGURIDAD y la FIABILIDAD del producto, las reparaciones y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en centros de servicio autorizados por Makita, utilizando siempre repuestos Makita. ACCESORIOS OPCIONALES PRECAUCIÓN: Se recomienda el uso de estos accesorios o complementos con la herramienta Makita especificada en este manual. El uso de otros accesorios o complementos puede conllevar el riesgo de ocasionar daños corporales. Los accesorios o complementos sólo deben usarse de una manera correcta y para la que se diseñaron.

• Batería y cargador originales de Makita NOTA: Algunos elementos de la lista se pueden incluir en el paquete de la herramienta como accesorios estándar. Pueden ser diferentes de un país a otro.27 PORTUGUÊS (Instruções de origem) Descrição de peças ESPECIFICAÇÕES
