BEDIENUNGSANLEITUNG ML106 MAKITA

DEAkku-Lampe Betriebsanleitung

DEUTsCH (Originalanweisungen)

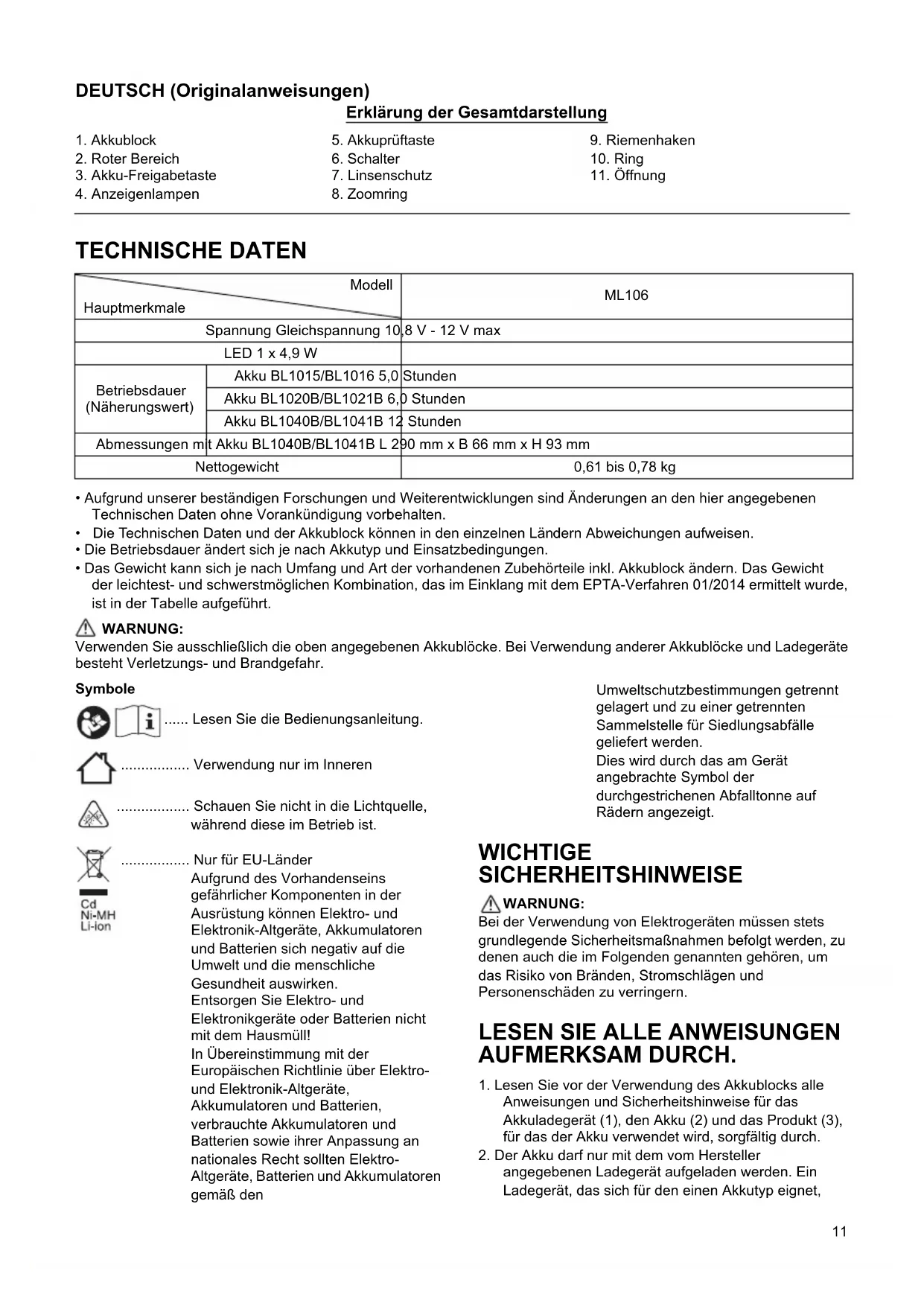

Erklärung der Gesamtdarstellung

1. Akkublock

2. Akkupruftaste

3. Riemenhaken

4. Roter Bereich

5. Schalter

6. Ring

7. Akku-Freigabetaste

8. Linsenschutz

9. Offnung

10. Anzeigenlampen

11. Zoomring

TECHNISCHE DATEN

Hauptmerkmale	Modell	ML106
Spannung Gleichspannung 10		8 V - 12 V max
LED 1 x 4,9 W
Betriebsdauer (Naherungswert)	Akku BL1015/BL1016 5,0	Stunden
	Akku BL1020B/BL1021B 6,0	Stunden
	Akku BL1040B/BL1041B 12	Stunden
Abmessungen mit Akku BL1040B/BL1041B L 2		90 mm x B 66 mm x H 93 mm
Nettogewicht		0,61 bis 0,78 kg

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
  Die Technischen Daten und der Akkublock konnen in den einzelnen Ländern Abweichungen aufweisen.
  Die Betriebsdauerändert sich je nach Akkutyp und Einsatzbedingungen.
• Das Gewicht kann sich je nach Umfang und Art der vorhandenen Zubehörteile inkl. Akkublock ändern. Das Gewicht der leichtest- und schwerstmöglichen Kombination, das im Einklang mit dem EPTA-Verfahren 01/2014 ermittelt wurde, ist in der Tabelle aufgeführrt.

WARNING:

Verwenden Sie ausschließlich die oben angegebenen Akkublöcke. Bei Verwendung anderer Akkublöcke und Ladegeräte besteht Verletzungs- und Brandgefahr.

Symbole

Lesen Sie die Bedienungsanleitung.

··

Verwendung nur im Inneren

··

Schauen Sie nicht in die Lichtquelle, während diese im Betrieb ist.

Nur für EU-Länder

Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung konnen Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro-und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollen Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den

Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle fur Siedlungsabfälle gefleiert werden.

Dies wird durch das am Gerät angebrachte Symbol der durchgestrichen Abfalltonne auf Rädern angezeigt.

WICHTIGESICHERHEITSHINWEISE

WARNING:

Bei der Verwendung von Elektrogeräten,müssen stets.
grundlegende Sicherheitsmaßnahmenbefolggt werden, zu
denen auch die im Folgenden genannten gehoren, um das Risiko von Branden, Stromschlagen und
Personenschäden zu verringn.

LESEN SIE ALLE ANWEISUNGEN AUFMERKSAM DURCH.

1. Lesen Sie vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.
2. Der Akku darf nur mit dem vom Hersteller angegebenen Ladegerät aufgeladen werden. Ein Ladegerät, das sich für den einen Akkutyp eignet,

kann bei der Verwendung mit einem anderen Akku eine Brandgebung darstellen.
3. Verwenden Sie eine Stromversorgung mit der auf dem Typenschild des Akkuladegerats angegebenen Spannung.
4. Verwenden Sie keinen Aufspannungstransformer, Maschinendrehstromgenerator oder Gleichstromadapter.
5. Ziehen Sie nach der Verwendung oder vor der Durchführung von Wartungs- oder Reinigungsrarbeiten den Netzstecker aus der Netzsteckdose.
6. Diese Akkuhalterung ist nicht wassergeschützt. Verwenden Sie die Lampe nicht an feuchten oder nassen Orten. Setzen Sie die Lampe weder Regen noch Schnee aus. Waschen Sie die Lampe nicht mit Wasser ab.
7. Das Innere des Lampenkopfstücksarf nicht mit Pinzetten, Metallgegenständen usw. berührt werden.
8. Bei falschem Gebrauch kann Flüssigkeit aus dem Akku austreten; vermeiden Sie in thisem Fall jeglichen Kontakt mit der Flüssigkeit. Wenn Sie versehentlich mit Flüssigkeit aus dem Akku in Berührung geraten, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Suchen Sie darüber hinaus einen Arzt auf, wenn die Flüssigkeit in das Auge besteht. Die aus dem Akku austretende Flüssigkeit kann Hautreizungen oder Verbrennungen verursichen.
9. Beschädigte oder modifizierte Akkublöcke oder Werkzeuge)dürfen nicht verwendet werden. Bei beschädigten oder modifizierten Akkus kann es zu unvorhgesehenen Reaktionen und in der Folge zu Branden, Explosionen oder Verletzungen kommt.
10. Akkus oder Werkzeuge)durfen keinen Flammen oder hohen Temperaturen ausgesetzt werden. Der Kontakt mit offenem Feuer oder Temperaturen über 130^ konnen zur Explosion fuhren.
11. Befolgen Sie alle Ladeanweisungen und laden Sie den Akkublock bzw. das Werkzeug nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs auf. Das unsachgemäße Laden oder das Laden außerhalb des angegebenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen.
12. Vermeiden Sie einen Kurzschluss des Akkublocks: (1) Die Kontakte)durfen nicht mit leitendem Material in Berührung kommt.
(2) Der Akkublockarf nicht in einem Behalter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispiesweise Nagel,Munzen usw. befinden.
(3) Der Akkublockarf wededer Feuchtigkeit noch Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Uberhitzung, möglichen Verbrennungen und soccer zu einer Zerstörung des Gerats führen.
13. Wenn Elektrolyt in ihre Augen gerät, waschen Sie die Augen mit klarem Wasser aus unduchen Sie sofort einen Arzt auf. Anderenfalls konnen Sie ihre Sehfähigkeit verlieren.
14. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.
15. Selfst wenn der Akkublock schwer beschädigt oder)völlig verbraucht ist,farf er nicht angezündet werden. Der Akkublock kann in den Flammen explodieren.

1. Die in dieser Lampe verbaute Lichtquellearf nur vom Hersteller bzw.dessen Servicebeauftragten oder einer Person mit ahnlicher Ausbildung ausgetaucht werden.

ACHTUNG:

1. Wenn das Gerät nicht verwendet wird, schalten Sie es stets aus, und entfernen Sie den Akkublock aus dem Gerät.
2. Gerat und Akkublock dürfen nicht an Orten aufbewahrt werden, an denen Temperatures von 50^ oder darüber erreicht werden können.
3. Das Gerätarf keinen Stößen ausgesetzt werden - lessen Sie es also nicht fallen, vermeiden Sie Schlage gegen das Gerät usw.
4. Blichen Sie nicht über einen längeren Zeitraum in das Licht. Andernfalls konnen Sie ihre Augen schädigen.
5. Bedecken oder umwickeln Sie das eingeschaltete Gerät nicht mit Stoff, Karton oder ähnlichen Gegenständen, da es anderenfalls zu einem Brand kommt kann.
6. Bauen Sie das Ladegerät oder den Akkublock nicht auseinander; überlassen Sie eventuell erforderliche Wartungs- oder Reparaturarbeiten qualifiziertem Fachpersonal. Ein falscher Zusammenbau kann zu Stromschlagen oder Branden führen.
7. Elektrowerkzeuge und Elektrogeräte)dürfen nur mit den speziell für das Werkzeug bzw. Gerät vorgesehenen Akkus verwendet werden. Die Verwendung anderer Akkus kann eine Verletzungs- und Brandgefahr darstellen.
8. Nicht verwendete Akkublöcke)dürfen nicht in der Nähveon anderen metallischen Gegenständen wieBüroklammern, Münzen, Schlüsseln, Nageln,Schrauben oder sonstigen metallischenKleingegenständen aufbewahrt werden, da durchderartige Gegenstände die Gefahr besteht, dass eineleitende Verbindung zwischen den Kontaktenhergestellt wird. Ein Kurzschluss der Akkukontaktekann Verbrennungen verursachen oder eineBrandgefahr darstellen.
9. Falls die Betriebsdauer erheblich kürzer wird, beenden Sie den Betrieb umgehend. Anderenfalls besteht die Gefahr einer Überhitzung sowie das Risikomanlicher Verbrennungen und)sagar einer Explosion.
10. Verwenden Sie niemals einen beschädigten Akku.
11. Die enthaltenen Lithium-Ionen-Akkus unterliegen den gesetzlichen Bestimmungen über Gefährgüter. BeimCOMMERZIIEN Transport durch Dritte, z.B. Speditionsunternehmen, sind die besonderen Verpackungs- und Kennzeichnungsvorschriften zu beachten.
    Esistunbedingterforderlich,einenFachmann furGefahrstoffe bei der Vorbereitung der Ware fur denVersand zu konsultieren.
    Bitte beachten Sie auch die geltenden nationalen Bestimmungen, die möglicherweise weitere Maßnahmen vorschreiben.
    Offene Kontakte müssen abgeklebt oder abgedeckt werden und der Akku muss so verpackt werden, dass er in der Verpackung nicht verrutschen kann.

12. Befolgen Sie die in Ihrlem Land geltenden Bestimmungen zur Entsorgung von Akkus.

13. Verwenden Sie die Akkus nur mit den von Makita genannten Produkten. Das Installieren der Akkus in nicht-kompatiblen Produkten kann Brände, extreme Wärmeentwicklung, Explosionen oder ein Auslaufen von Elektrolytflüssigkeit verursichen.

14. Sollten Probleme auftreten, wenden Sie sich an ein Makita-Servicecenter oder einen Makita-Fachhändler in ihrer Höhe. Zur Gewährleistung der Produktionsicherheit und -zuverlösigkeit sollen alle Reparaturen, Wartungsarbeiten oder Einstellungen von einem durch Makita autorisierten Servicecenter durchgeführt werden.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

ACHTUNG:

Verwenden Sie ausschließlich Lithium-lonen-Originalakkus von Makita. Die Verwendung von Akkus, die von anderen Herstellern als Makita stammen oder an denen irgendwelche Änderungen vorgenommen wurden, kann zum Bersten des Akkus und in Folge dessen zu Feuer sowie Personen- und Sachscha den führen.

Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku vollständig entladen ist. Beenden Sie stets den Betrieb des Geräts und laden Sie den Akkublock auf, sobald Sie eine verringerte Leistung bemerken.
2. Ein voll aufgeladener Akkublockoridae erneut geladen werden.Durch Überladungen wird die Lebensdauer des Akkus verkurzt.
3. Laden Sie den Akkublock bei einer Zimmertemperatur von 10^ bis 40^ auf. Lassen Sie einen bereits Akkublock vor dem Aufladen abkühlen.

FUNKTIONSBESCHREIBUNG

Ladevorgang

Laden Sie den Akkublock vor der Verwendung des Geräts mit Hilfe des Makita-Ladegeräts auf.

Einsetzen und Abnehmen des Akkublocks (Abb. 1)

ACHTUNG:

• Schalten Sie das Gerät stets aus, bevor Sie den Akkublock einsetzen oder abnehmer.
• Halten Sie das Gerät und den Akkublock sicher fest, wenn Sie den Akkublock einsetzen oder herausnehmer. Andernfalls konnte Ihnen das Gerät oder der Akkublock aus den Händen fallen, sodass das Gerät und/oder der Akkublock beschädigt werden oder Verletzungen verursachen.

Zum Ausbau den Akkublocks mussen Sie die Taste auf der Vorderseite des Akkublocks schiben und gleichzeitig den Akkublock aus der Maschine herausziehen.

Zum Einsetzen des Akkublocks,müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schiebern. Setzen Sie den Akkublock ganz ein, bis er mit einem Klick einrastet.

Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Akkublock nicht gaz eingerastet.

ACHTUNG:

• Setzen Sie den Akkublock unbedingt ganz ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Akkublock versehentlich aus dem Gerät fallen und Sie oder umstehende Personen verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Akkublock nicht leicht hineingleitet, ist er nicht richtig angesetzt.

Anzeige der verbleibenden Akkuladung (Abb. 2)

(Nur für Akkublöcke mit der Anzeige)
Drücken Sie zum Anzeigen der Restladung des Akkus die Akkupruftaste. Die Anzeigenlampen leuchten dann weniger Sekunden lang auf.

Anzeigenlampen		Verbleibende Akkuladung
Leuchtet Aus	Aus
		75% bis 100%
		50% bis 75%
		25% bis 50%
		0% bis 25%

HINWEIS:

• In Abhängigkeit von den Bedingungen bei Gebrauch und von der Umgebungstemperatur kann der angezeigte Ladezustand gingfugig vom tatsächlichen Ladezustand abweichen.

Tiefentladungsschutz

Sollte die Kapazität des Akkus nicht mehr ausreichend sein, schaltet sich das Licht selbstätig aus. Entnehmen Sie in thisem Fall den Akku aus dem Werkzeug und laden Sie den Akku auf.

Einschalten der LED-Lampe (Abb. 3)

ACHTUNG:

• Schauen Sie nicht direkt in die LED-Lampe oder in die Lichtquelle.

Drücken Sie den Schalter, um die LED-Lampe einzuschalten. Zum Ausschalten muss der Schalter erneut gedrückt werden.

Winkel des Kopfstücks (Abb. 4)

Der Winkel des Kopfstücks kann in 12 Stufen verstellt werden. Wahlen Sie die optimale Einstellung aus.

ACHTUNG:

• Achten Sie auf ihre Finger, wenn Sie den Winkel des Kopfstücks einstehen. Durch das Einklemmen von Fingern können Sie sich verletzen.

Zoomfunktion (Abb. 5)

Sie konnen den Lichtkegel fokussieren, indem Sie den Zoomring drehen. Drehen Sie den Zoomring in Richtung

um den Lichtkegel zu erweiten, und in Richtung um den Lichtkegel zu konzentrierten.

HINWEIS:

• Drehen Sie nicht am Linsenschutz, da sich dieser sonst lost.

Riemenhaken (Abb. 6, 7)

Der Riemenhaken dient zum kurzzeitigen Aufhängen des Werkzeugs.

Der Riemenhaken kann bei Bedarf am oberen oder unteren Ring angebracht werden.

Befestigungsmagnet (optionales Zubehör) (Abb. 8, 9)

Bauen Sie den Befestigungsmagneten mittels Anziehender Schraube an. Wird das Werkzeug mithilfe des Befestigungsmagneten angebracht, sichern Sie den Befestigungsmagneten mit einem Schnur.

WARNING:

• Bringen Sie den Befestigungsmagneten nicht in die Höhe von Prázisionsinstrumenten wie Elektrogeräten, Uhren, Armbanduhren oder EC-Karten. Diese konnten durch die magnetischen Kräfte beeinträchtigt werden.
• Verwenden Sie den Befestigungsmagneten keinesfalls in der Nähe eines Herzschrittmachers. Andernfalls kann es zu Fehlfunktionen kommt.
• Vor der Anbringung ist sicherzustellen, dass der Magnet sich zur betreffenden Metalloberfläche befestigen{lsst,sowie dass genugend Platz fur die Anbringung vorhanden ist. Nach der Anbringung ist eine sichere Befestigung des Werkzeugs );sicherzustellen.

HINWEIS:

• Bleibt der Befestigungsmagnet über einen längeren Zeitraum am Material befestigt, kann die Materialoberfläche je nach Einsatzbedingungen Schadennehmen.
• Den Magneten beim Abnehmen nicht verschieben. Die Oberfläche, auf welcher der Befestigungsmagnet angebracht ist, konnte Schadennehmen.

WARTUNG

ACHTUNG:

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen. Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts sollenn Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgefuhrt und ausschließlich Makita-Ersatzteile verwendet werden.

SONDERZUBEHÖR

ACHTUNG:

Für das in thisem Handbuch beschriebene Gerät von Makita werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommt. Die Zubehör- und Zusatzteile)dürfen nur auf

ordnungsgemäße Weise für den Zweck verwendet werden, für den sie vorgesehen wurden.

Befestigungsmagnet
- Original-Akku und Original-Ladegerät von Makita

HINWEIS:

Eine der in derAPE aufgehren Elemente sind dem Werkzeugpaket als Standardzubehor beigeufigt. These konnen in den einzelnen Ländern voneinander abweichen.
