РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G 10SD2 HITACHI

Инструкция по эксплуатации G 10SD2・G 12S2・G 13SD

3) Лична безопасност

3. Проверка на карбоновите четки (Фиг. 7)

внe пoмeщeния. Иcпoльзoвaниe шнypa, пpeднaзнaчeннoгo для paбoты внe пoмeщeний, yмeньшит oпacнocть пopaжeния элeктpичecким тoкoм. f) Пpи экcплyaтaции элeктpoинc тpyмeнтa вo влaжнoй cpeдe, иcпoльзyйтe ycтpoйcтвo зaщитнoгo oтключeния иcтoчникa питaния. Иcпoльзoвaниe ycтpoйcтва зaщитнoгo oтключeния yмeньшит oпacнocть пopaжeния элeктpичecким тoкoм.

3) Личнaя бeзoпacнocть

a) Бyдьтe гoтoвы к нeoжидaнным cитyaциям, внимaтeльнo cлeдитe зa cвoими дeйcтвиями и pyкoвoдcтвyйтecь здpaвым cмыcлoм пpи экcплyaтaции элeктpoинcтpyмeнтa. He иcпoльзyйтe элeктpoинcтpyмeнт, кoгдa вы ycтaли или нaxoдитecь пoд влияниeм нapкoтикoв, aлкoгoля или лeкapcтвeнныx пpeпapaтoв. Mгнoвeннaя пoтepя внимaния вo вpeмя экcплyaтaции элeктpoинcтpyмeнтoв мoжeт пpивecти к cepьeзнoй тpaвмe. b) Используйте индивидуальные средства защиты. Всегда надевайте средства защиты

Зaщитнoe cнapяжeниe, нaпpимep, пpoтив oпылeвoй pecпиpaтop, зaщитнaя oбyвь c нecкoльзкoй пoдoшвoй, зaщитный шлeм- кacкa или cpeдcтвa зaщиты opгaнoв cлyxa, иcпoльзyeмыe для cooтвeтcтвyющиx ycлoвий, yмeньшaт тpaвмы. c) Избегайте нeпpeднaмepeнного включeния двигaтeля. Убeдитecь в тoм, чтo выключaтeль нaxoдитcя в пoлoжeнии выключeния пepeд пoднимaниeм, пepeнocкoй или пoдcoeдинeниeм к ceтeвo й poзeткe и/или пopтaтивнoмy бaтapeйнoмy иcтoчникy питaния. Пepeнocкa элeктpoинcтpyмeнтoв, кoгдa вы дepжитe пaлeц нa выключaтeлe, или пoдcoeдинeниe элeктpoинcтpyмe нтoв к ceтeвoй poзeткe, кoгдa выключaтeль нaxoдитcя в пoлoжeнии включeния, пpивoдит к нecчacтным cлyчaям. d) Cнимитe вce peгyлиpoвoчныe или гaeчныe ключи пepeд включeниeм элe ктpoинcтpyмeнтa. Гaeчный или peгyлиpoвoчный ключ, ocтaвлeнный пpикpeплeнным к вpaщaющeйcя дeтaли элeктpoинcтpyмeнтa, мoжeт пpивecти к пoлyчeнию тpaвмы. e) He тep яйтe ycтойчивоcть. Bce вpeмя имeйтe тoчкy oпopы и coxpaняйтe paвнoвecиe. Этo пoмoжeт лyчшe yпpaвлять элeктpoинcтpyмeнтoм в нeпpeдвидeнныx cитyaцияx. f) Oдeвaйтecь нaдлeжaщим обpaзом. He нaдeвaйтe пpocтopнyю oдeждy или ювeлиpныe издeлия. Дepжитe вoлocы, oдeждy и пepчaтки кaк мoжнo дaльшe oт движyщиxcя чacтeй. Пpocтopнaя oдeждa, ювeлиpныe изд eлия или длинныe вoлocы мoгyт пoпacть в движyщиecя чacти. g) Ecли пpeдycмoтpeны ycтpoйcтвa для пpиcoeдинeния пpиcпocoблeний для oтвoдa и cбopa пыли, yбeдитecь в тoм, чт o oни пpиcoeдинeны и иcпoльзyютcя нaдлeжaщим oбpaзoм. Иcпoльзoвaниe дaнныx ycтpoйcтв мoжeт yмeньшить oпacнocти, cвязaнныe c пылью. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ ПРЕДУПРЕЖДЕНИЕ Прочтите все правила безопасности и инструкции. Не выполнение правил и инструкций может привести к поражению электрическим током, пожару и/или серьезной травме. Сохраняйте все правила и инструкции на будущее. Термин «электроинструмент» в контексте всех мер предосторожности относится к эксплуатируемому вами электроинструменту c питанием от сетевой розетки (c сетевым шнуром) или электроинструменту c питанием от аккумуляторной батареи (беспроводному).

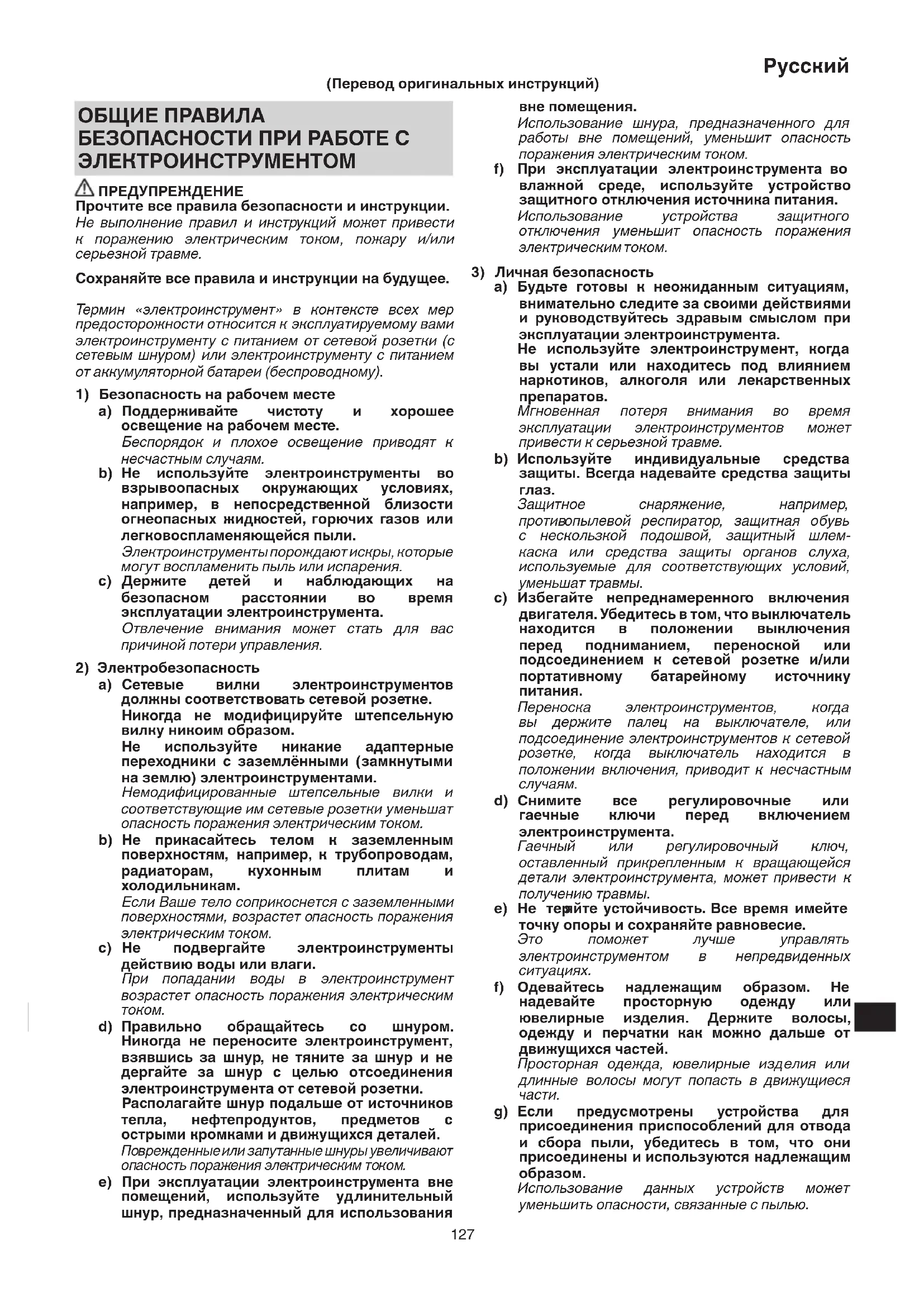

1) Безопасность на рабочем месте

a) Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение приводят к несчастным случаям. b) Не используйте электроинструменты во взрывоопасных окружающих условиях, например, в непосредственной близости огнеопасных жидкостей, горючих газов или легковоспламеняющейся пыли. Электроинструменты порождают искры, которые могут воспламенить пыль или испарения. c) Держите детей и наблюдающих на безопасном расстоянии во время эксплуатации электроинструмента. Отвлечение внимания может стать для вас причиной потери управления.

2) Электробезопасность

a) Сетевые вилки электроинструментов должны соответствовать сетевой розетке. Никогда не модифицируйте штепсельную вилку никоим образом. Не используйте никакие адаптерные переходники c заземлёнными (замкнутыми на землю) электроинструментами. Немодифицированные штeпceльныe вилки и cooтвeтcтвyющиe им ceтeвыe poзeтки yмeньшaт oпacнocть пopaжeния элeктpичecким тoкoм. b) He пpикacaйтecь тeлoм к зaзeмлeнным пoвepxнocтям, нaп pимep, к тpyбoпpoвoдaм, paдиaтopaм, кyxoнным плитaм и xoлoдильникaм. Ecли Baшe тeлo coпpикocнeтcя c зaзeмлeнными пoвepxнocтями, вoзpacтeт oпacнocть пopaжeния элeктpич ecким тoкoм. c) He пoдвepгaйтe элeктpoинcтpyмeнты дeйcтвию вoды или влaги. Пpи пoпaдaнии вoды в элeктpoинcтpyмeнт вoзpacтeт oпacнocть пopaжeния элeктp ичecким тoкoм. d) Пpaвильнo oбpaщaйтecь co шнypoм. Hикoгдa нe пepeнocитe элeктpoинcтpyмeнт, взявшиcь зa шнyp, нe тянитe зa шнyp и нe дepгaйтe зa шнyp c цeлью oтcoeдинeния элeктpoинcтpyм eнтa oт ceтeвoй poзeтки. Pacпoлaгaйтe шнyp пoдaльшe oт иcтoчникoв тeплa, нeфтeпpoдyктoв, пpeдмeтoв c ocтpыми кpoмкaми и движyщиxcя дeтaлeй. Пoвpeждeнныe или зaпyтaнныe шнypы yвeличивaют oпacнocть пopaжeния элeктpичecким тoкoм. e) Пpи экcплyaтaции элeктpoинcтpyмeнтa внe пoмeщeний, иcпoльзyйтe yдлинитeльный шнyp, пpeднaзнaчeнный для иcпoльзoвaния (Перевод оригинальных инструкций) 0000BookG10SD2.indb1270000BookG10SD2.indb127 2014/10/319:11:552014/10/319:11:55128

4) Экcплyaтaция и oбcлyживaниe

элeктpoинcтpyмeнтoв a) He пepeгpyжaйтe элeктpoинcтpyмeнт. Иcпoльзyйтe нaдлeжaщий для Baшeгo пpимeнeния элeктpoинcтpyмeнт. Haдлeжaщий элeктpoинcтpyмeнт бyдeт выпoлнять paбoтy лyчшe и нaдeжнee в тoм peжимe paбoты, нa кoтopый oн paccчитaн. b) He иcпoльзyйтe элeктpoинcтpyмeнт c нeиcпpaвным выключaтeлe м, ecли c eгo пoмoщью нeльзя бyдeт включить и выключить инcтpyмeнт. Kaждый элeктpoинcтpyмeнт, кoтopым нeльзя yпpaвлять c пoмoщью выключaтeля, бyдeт пpeдcтaвлять oпacнocть, и e гo бyдeт нeoбxoдимo oтpeмoнтиpoвaть. c) Oтcoeдинитe штeпceльнyю вилкy oт иcтoчникa питaния и/или пopтaтивный бaтapeйный иcтoчник питaния oт элeктpoинcтpyмeнтa пepeд нaчaл oм выпoлнeния кaкoй-либo из peгyлиpoвoк, пepeд cмeнoй пpинaдлeжнocтeй или xpaнeниeм элeктpoинcтpyмeнтoв. Taкиe пpoфилaктичecкиe мepы бeзoпacнocти yмeньш aт oпacнocть нeпpeднaмepeннoгo включeния двигaтeля элeктpoинcтpyмeнтa. d) Xpaнитe нeиcпoльзyeмыe элeктpoинcтpyмeнты в нeдocтyпнoм для дeтeй мecтe, и нe paзpeшaйт e людям, нe умеющим oбpaщaтьcя c элeктpoинcтpyмeнтoм или нe изyчившим дaннoe pyкoвoдcтвo, paбoтaть c элeктpoинcтpyмeнтoм. Элeктpoинcтpyмeнты пpeдcтaвляют oпacнocть в pyк ax нeпoдгoтoвлeнныx пoльзoвaтeлeй. e) Cодepжитe элeктpоинcтpyмeнты в иcпpaвноcти. Пpoвepьтe, нeт ли нecoocнocти или зaeдaния движyщиxcя чacтeй, пoвpeждeния дeт aлeй или кaкoгo- либo дpyгoгo oбcтoятeльcтвa, кoтopoe мoжeт пoвлиять нa фyнкциoниpoвaниe элeктpoинcтpyмeнтoв. Пpи нaличии пoвpeждeния oтpeмoнтиpyйтe элeктpoин cтpyмeнт пepeд eгo экcплyaтaциeй. Бoльшoe кoличecтвo нecчacтныx cлyчaeв c вязaнo c плoxим oбcлyживaниeм элeктpoинcтpyмeнтoв. f) Coдepжитe peжyщиe инcтpyмeнты ocтpo зaт oчeнными и чиcтыми. Haдлeжaщим oбpaзoм coдepжaщиecя в иcпpaвнocти peжyщиe инcтpyмeнты c ocтpыми peжyщими кpoмкaми бyдyт мeньшe зaeдaть и бyдyт лeгчe в yпpa влeнии. g) Иcпoльзyйтe элeктpoинcтpyмeнт, пpинaдлeжнocти, нacaдки и т.п. в cooтвeтcтвии c дaнным pyкoвoдcтвoм, пpинимaя вo внимaниe ycлoвия и oбъeм выпoлняeмoй paбoты

Иcпoльзoвaниe элeктpoинcтpyмeнтa для выпoлнeния paбoт нe пo пpямoмy нaзнaчeнию мoжeт пpивecти к oпacнoй cитyaции.

a) Oбcлyживaниe Baшeгo эл eктpoинcтpyмeнтa дoлжнo выпoлнятьcя квaлифициpoвaнным пpeдcтaвитeлeм peмoнтнoй cлyжбы c иcпoльзoвaниeм тoлькo идeнтичныx зaпacныx чacтeй. Этo oбecпeчит coxpaннocть и бeз oпacнocть элeктpoинcтpyмeнтa.

MEPЫ ПPEДOCTOPOЖHOCTИ

Дepжитe пoдaльшe oт дeтeй и нeмoщныx людeй. Ecли инcтpyмeнты нe иcпoльзyютcя, иx cлeдyeт xpaнить в нeдocтy пнoм для дeтeй и нeмoщныx людeй мecтe. ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ ОБ ОСТОРОЖНОСТИ ДЛЯ ПРОВЕДЕНИЯ ШЛИФОВАЛЬНЫХ РАБОТ ИЛИ ОТРЕЗАНИЯ

Этот электроприбор предназначен для шлифовальных работ или отрезания. Прочтите все предупреждения об осторожности, инструкции, иллюстрации и спецификации, которые представлены в комплекте с этим электроприбором. Не выполнение правил и инструкций может привести к поражению электрическим током, пожару и/или серьезной травме. b) Этим электроприбором не рекомендуются производить такие работы как обработка пескоструйкой, очистка проволочной щёткой или полировка. Работы, для которых этот электроприбор не предназначен, могут создать опасную ситуацию и привести к несчастному случаю. c) Не используйте принадлежности, которые не предназначены конкретно для заданной цели или, которые не рекомендуются производителем прибора. Если принадлежность можно установить на ваш электроприбор, то это ещё не значит, что она обеспечит безопасную работу. d) Номинальная скорость принадлежности должна быть, по крайней мере, равной максимальной скорости указанной на электроприборе. Принадлежности, используемые в работе

высшей скорости, чем их номинальная скорость, могут сломаться и развалиться на части. e) Внешний диаметр и толщина вашей принадлежности должны быть в пределах проектной мощности вашего электроприбора. Неверно подобранные по размеру принадлежности не могут быть защищены или контролируемые соответствующим образом. f) Резьбовой монтаж комплектующих должен соответствовать резьбе шпинделя. Для вспомогательного оборудования, установленного при помощи фланцев, отверстие принадлежности должно соответствовать диаметру установочного фланца. Принадлежности, которые не совпадают с устанавливаемым изделием электроприбора, разбалансируются, будут сильно вибрировать и могут стать причиной потери контроля. g) Не используйте поврежденную принадлежность. Перед каждым использованием, проверяйте принадлежности: шлифовальные круги на наличие отбитых кусков и трещин, прижимные

на наличие трещин, разрывов или изношенность, проволочные щётки на выпадение или поломку проводки. В случае падения электроприбора или принадлежности, проверьте на наличие повреждения или установите неповрежденную принадлежность. После проверки и установки принадлежности, направьте вращающуюся принадлежность в сторону от себя и стоящих вблизи вас и включите электроприбор на максимальную скорость без нагрузки на одну минуту. Во время такой проверки поврежденные принадлежности обычно разбиваются. 0000BookG10SD2.indb1280000BookG10SD2.indb128 2014/10/319:11:552014/10/319:11:55129

h) Наденьте средства индивидуальной защиты. В зависимости от вида работы, используйте щиток-маску, защитные или предохранительные очки. При необходимости, наденьте респиратор, средства защиты слуха, перчатки и рабочий фартук, защищающий от попадания фрагментов или деталей материала. Средства защиты глаз должны защищать глаза от попадания летящих обрезков, которые возникают при выполнении различных видов работ. Лицевая маска или респиратор должны отфильтровывать частицы пыли, которые образуются во время работы. Длительное влияние сильного шума может вызвать потерю слуха.

Наблюдатели должны находиться на безопасном расстоянии от рабочего места. Любой, кто заходит на территорию рабочего места, должен надеть средства индивидуальной защиты. Фрагменты материала или сломанной принадлежности могут отлететь и нанести травму в непосредственной близости от рабочего места. j) Во время работы, держите электроприбор только за изолированные поверхности, если существует риск, что режущие принадлежности могут соприкоснуться со скрытым проводом или проводом самого электроприбора. При контакте режущих принадлежностей с проводкой, находящейся под напряжением, неизолированные металлические части электроинструмента могут проводить электрический ток, который приведет к поражению

k) Расположите провод подальше от вращающихся принадлежностей. В случае потери вами контроля, электропровод может быть перерезан или ободран, а ваша рука может попасть во вращающуюся принадлежность. l) Никогда не кладите электроприбор до тех пор, пока принадлежность остановится полностью. Вращающаяся принадлежность может зацепиться за поверхность и оттолкнуть электроприбор от вас. m) Не включайте электроприбор, если вы держите его близко к себе. При случайном соприкосновении с вращающейся принадлежностью, она может зацепиться за вашу одежду и притянуть прибор к вашему телу. n) Регулярно прочищайте выпускные воздушные отверстия электроприбора. Вентилятор мотора всасывает пыль в корпус, а чрезмерное накопление металлической пыли может вызвать опасность поражения электрическим током. o) Не включайте электроприбор вблизи легковоспламеняющихся материалов. Искры могут воспламенить эти материалы. p) Не используйте принадлежности, которые необходимо охлаждать при помощи жидкого охладителя. Использование воды или другой охлаждающей жидкости может привести к электрооглушению или поражению электрическим током. ОТДАЧА И ДРУГИЕ ПОХОЖИЕ ПРЕДУПРЕЖДЕНИЯ Отдача – это внезапная реакция на защемление или остановку вращающего круга, опорной прокладки, щётки или иного другого приспособления. Защемление или остановка вызывают резкое глушение вращающегося приспособления, которое в свою очередь приводит к тому, что неконтролируемый электроинструмент с силой отшвыривает в сторону, противоположную вращению приспособления в точке зажима. К примеру, если изделие защемило или остановило шлифовальный круг, то край круга, который входит в зону защемления может врезаться в поверхность данного материала, что приведёт к тому, что круг выбросит вверх или вышвырнет. Круг может либо подпрыгнуть по направлению к оператору либо в сторону от него, в зависимости от направления движения круга в точке защемления. Шлифовальные круги также могут сломаться при таких

Отдача – это результат неправильного использования электроинструмента и/или несоблюдения техники эксплуатации или рабочего режима, который можно избежать, соблюдая соответствующие меры предосторожности, представленные ниже. a) Крепко держите электроинструмент и займите такое положение, при котором ваше тело и рука смогут оказать сопротивление силе отдачи. Всегда пользуйтесь вспомогательной ручкой, если таковая имеется, для максимального контроля над отдачей или реакцией от крутящего момента во время запуска. Оператор может контролировать реакции от крутящего момента или силу отдачи, если предприняты соответствующие меры предосторожности. b) Никогда не держите руку вблизи вращающегося приспособления. Это приспособление может быть отброшено на вашу

c) Не стойте в зоне, куда в случае отдачи может отбросить электроинструмент. Отдача может отбросить инструмент по направлению, противоположному вращению круга в точке остановки. d) Будьте особо внимательны при работе с углами, острыми краями и т.д. Избегайте тряски и остановки приспособления. Углы, острые края или тряска обычно могут привести к защемлению вращающегося приспособления и вызвать потерю контроля или отдачу. e) Не одевайте пильную цепь для резьбы по дереву или зубчатое режущее полотно. Такие полотна часто приводят к отдаче и потере контроля. ОСОБЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ РЕЖУЩИХ РАБОТ И АБРАЗИВНОЙ

a) Используйте только тот вид кругов, который рекомендован для вашего электроинструмента, а также специфическое защитное приспособление, спроектированное для выбранного круга. Круги, которые не соответствуют данному электроинструменту, не могут быть защищены соответствующим образом, и они небезопасны. b) Поверхность шлифования колес с опущенным центром должна быть установлена ниже плоскости защитного борта. Неправильно установленное колесо, которое выступает через плоскость защитного борта, не может быть защищено надлежащим образом. c) Защитное приспособление должно быть надёжно прикреплено к электроинструменту и установлено таким образом, чтобы достичь максимальной безопасности, с тем, чтобы наименьшая часть круга была обращена к

Защита помогает защитить оператора от фрагментов поврежденного колеса, случайного контакта с колесом и искр, которые могут воспламенить одежду. 0000BookG10SD2.indb1290000BookG10SD2.indb129 2014/10/319:11:552014/10/319:11:55130

d) Круги должны использоваться только согласно рекомендованным работам. К примеру, не шлифуйте стороной отрезного круга. Абразивные отрезные круги предназначены для периферийного шлифования, боковые силы, прилагаемые к этим кругам, могут вызвать их разрушение. e) Всегда пользуйтесь неповреждёнными фланцами крепления круга соответствующего размера и формы для выбранного вами круга. Соответствующие фланцы кругов поддерживают круг и таким образом уменьшают вероятность поломки круга. Фланцы для отрезных кругов могут отличаться от фланцев шлифовальных кругов. f) Не используйте использованные круги с больших электроинструментов. Круг, предназначенный для большего электроинструмента, не подходит для больших скоростей меньшего инструмента и может

ДОПОЛНИТЕЛЬНЫЕ ОСОБЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ АБРАЗИВНОЙ ОТРЕЗКИ a) Не заклинивайте отрезной круг и не давите на него слишком сильно. Не пытайтесь сделать слишком глубокий надрез. Чрезмерное напряжение на круг увеличивает нагрузку и подверженность к перекручиванию или блокировке круга в надрезе и к вероятности отдачи или поломке круга. b) Не занимайте позицию на линии или позади вращающегося круга.

круг во время работы сдвигается в сторону от вашего тела, тогда вероятная отдача может выбросить вращающийся круг и электроинструмент прямо на вас. c) Когда круг застрял или когда резка прерывается по какой-либо причине, выключите электроинструмент и держите его неподвижно, пока круг полностью остановится. Никогда не пытайтесь вынуть отрезной круг из надреза в то время, когда круг находится в движении, иначе может произойти отскок. Установите причину застревания круга и устраните

d) Не продолжайте резку, если круг инструмента находится внутри обрабатываемой детали. Сначала круг должен набрать полную скорость и тогда его можно осторожно повторно ввести в

Круг может застрять, вырваться или отскочить, если электроинструмент повторно запускается, когда круг находится в обрабатываемой детали. e) Панель крепления или негабаритная обрабатываемая деталь с целью минимизации риска защемления кругом и отдачи назад. Большие детали имеют склонность к провисанию под собственным весом. Поэтому под такими деталями возле линии обреза и возле краев детали

сторон круга необходимо установить опоры. f) Будьте предельно осторожны, проделывая надрез в существующей стене или отмостке. Выступающий круг может прорезать газовую или водяную трубу, электрический провод или предметы, которые могут быть причиной отдачи

ОБЩИЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ ШЛИФОВАЛЬНЫХ МАШИН – Убедитесь в том, что скорость, указанная на шлифовальном круге, больше или равна номинальной скорости шлифовальной машины. – Убедитесь в том, что размеры шлифовального круга совместимы со шлифовальной машиной. – Абразивные шлифовальные круги требуют бережного хранения и обращения в соответствии с инструкциями предприятия-изготовителя.

Осмотрите шлифовальный круг перед использованием, не используйте щербатые, треснувшие или имеющие другие дефекты круги. – Убедитесь в том, что установленные шлифовальные круги и режущие кромки закреплены в соответствии с инструкциями предприятия-изготовителя. – Убедитесь в том, что прокладки из промокательной бумаги используются там, где они предусмотрены для армированного абразивного изделия и где требуется их применение.

Перед использованием убедитесь в том, что абразивные изделия правильно установлены и затянуты, и опробуйте инструмент без нагрузки в течение 30 секунд в безопасном положении, немедленно выключите его при появлении большой вибрации или при обнаружении других неисправностей. Если такое состояние будет иметь место, проверьте машину для определения причины неисправности. – Если инструмент оборудован защитным приспособлением, никогда не используйте инструмент без этого защитного приспособления. – При использовании инструмента с абразивной насадкои, снимите стандартныи предохранительныи щиток и установите дополнительный боковой щиток (приобретаеТСR отдельно) (Рис. 4).

Не используйте отдельные переходные втулки или насадки для того, чтобы приспособить абразивные шлифовальные круги с отверстиями большего диаметра. – Что касается инструментов, предназначенных для установки при помощи резьбового отверстия шлифовального круга, убедитесь в том, что резьба в круге имеет достаточную длину, чтобы соответствовать длине шпинделя. – Проверьте и убедитесь в том, что обрабатываемое изделие поддерживается надлежащим образом. – Не используйте отрезные круги для бокового шлифования. – Убедитесь в том, что искры , образующиеся в процессе работы, не являются источником опасности, например, не попадают на людей или не воспламеняют огнеопасные вещества. – Убедитесь в том, что вентиляционные отверстия очищены при работе в запыленных условиях, если возникнет необходимость очистить инструмент от пыли, прежде всего, отсоедините его от сети питания (используйте неметаллические предметы) и постарайтесь не повредить внутренние части.

Всегда используйте средства защиты глаз и органов слуха. Также следует надевать другие индивидуальные средства защиты, например, противопылевой респиратор, перчатки, защитный шлем и фартук. – Обратите внимание на то, что шлифовальный круг продолжает вращаться после выключения инструмента. 0000BookG10SD2.indb1300000BookG10SD2.indb130 2014/10/319:11:562014/10/319:11:56131

ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ

1. Проследите за тем, чтобы используемый источник

электропитания соответствовал требованиям к источнику электропитания, указанным на типовой табличке изделия.

2. Убедитесь в том, что переключатель находится в

положении «Выкл.». Если вы вставляете штепсель в розетку, а переключатель находится в положении «Вкл.», инструмент немедленно заработает, что может стать причиной серьёзной травмы.

площадка удалена от источника электропитания, пользуйтесь удлинителем. Удлинитель должен иметь требуемую площадь поперечного сечения и обеспечивать работу инструмента заданной мощности. Разматывайте удлинитель только на реально необходимую для данного конкретного применения длину.

4. Убедитесь в том, что используемый шлифовальный

круг с утопленным центром подходит по типу, и не имеет трещин и дефектов поверхности. Обязательно убедитесь также в том, что шлифовальный круг с утопленным центром установлен надлежащим образом и гайка крепления круга надежно затянута.

5. Перед включением электрического инструмента

проверьте нажимную кнопку и убедитесь в том, что нажимная кнопка освобождена, путем двух- или трехразового нажатия.

6. Для продления срока службы машины и обеспечения

высококачественной чистовой обработки, важно избегать перегрузки, возникающей при слишком сильном нажатии на машину. В большинстве случаев применения, вес самой машины является достаточным для эффективного шлифования. Слишком сильное нажатие на машину может привести в результате к снижению скорости вращения, разрушению внутренней поверхности и перегрузке, которая может сократить срок службы

7. Шлифовальный круг

продолжает вращаться после выключения инструмента. После выключения машины не кладите его до тех пор, пока шлифовальный круг с утопленным центром полностью не остановится. Не считая того, что эта мера предосторожности поможет избежать несчастного случая с тяжелыми последствиями, она уменьшит количество пыли и мелкой шлифовальной стружки, которая может засосаться внутрь машины.

8. Если машина не используется, она должна быть

отключена от источника питания.

9. Обязательно убедитесь в выключении машины

и отсоединении штепсельной вилки от сетевой розетки для предотвращения несчастного случая с тяжелыми последствиями, прежде чем устанавливать или снимать шлифовальный круг с утопленным центром.

10. Устройство защитного отключения

Рекомендуется постоянно использовать устройство защитного отключения с остаточным током не более 30 мА.

ПРЕДУПРЕЖДЕНИЕ Hижe пpивeдeны cимвoлы, иcпoльзyeмыe для устройства. Пepeд нaчaлoм paбoты oбязaтeльнo yбeдитecь в тoм, чтo вы пoнимaeтe иx знaчeниe. G10SD2 / G12S2 / G13SD: Угловая шлифовальная машина Прочтите все правила безопасности и инструкции. Всегда надевайте средства защиты глаз. Толь ко для стран ЕС Не выкидывайте электроприборы вместе с обоычным мусором! В соответствии с европейской директивой 2002/96/ЕС об утилизации старых электрических и электронных приборов и в соответствии с местными законами электроприборы, бывщие в эксплуатации, должны утилизовываться отдельно безопасным для окружающей среды

V Номинальное напряжение Переменный ток

Потребляемая мощность

Номинальное число оборотов min

Обороты или возвратно-поступательные движения в минуту D Наружный диаметр круга d Диаметр отверстия круга t Толщина круга Окружная скорость

Вес (только основной корпус)

Переключатель ВКЛ. Переключатель ВЫКЛ. Отсоедините штепсельную вилку от электрической розетки Предупреждение Электроинструмент класса II СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ В дополнение к основному инструменту (1 инструмент) комплект включает дополнительные принадлежности, перечень которых представлен

○ Гаечный ключ ..............................................................1 ○ Боковая рукоятка ........................................................1 ○ Шлифовальный круг с утопленным центром ............1 Состав и тип дополнительных принадлежностей может быть изменен без предварительного уведомления.

○ Удаление облоя на отливках, чистовая обработка различных видов изделий и отливок из стали, бронзы и алюминия. 0000BookG10SD2.indb1310000BookG10SD2.indb131 2014/10/319:11:562014/10/319:11:56132

○ Шлифование сварных сечений или сечений, полученных резкой при помощи газового резака. ○ Шлифование пластмассы, шиферной плитки, кирпича, мрамора и т.д. ○ Резание синтетического бетона, камня, кирпича, мрамора и подобных материалов. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Спецификации данного инструмента представлены в таблице на странице 134.

Ha ocнoвaнии пocтoянныx пpoгpaмм иccлeдoвaния и paзвития компания HITACHI ocтaвляют зa coбoй пpaвo нa измeнeниe yкaзaнныx здecь тexничecкиx дaнныx бeз пpeдвapитeльнoгo yвeдoмлeния. УСТАНОВКА И ЭКСПЛУАТАЦИЯ Операция Рисунок

Установка и регулировка защитного приспособления шлифовального круга

Прикрепление боковой рукоятки 2 135 Установка шлифовального круга с утопленным центром

Установка отрезного круга 4 135 Фyнкциониpовaниe пycкового пepeключaтeля

Угол и метод шлифования 6 136 Зaмeнa yгольныx щeток 7 136 Выбор принадлежностей ― 137 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И

1. Обследование шлифовального круга с

утопленным центром Убедитесь в том, что шлифовальный круг с утопленным центром не имеет трещин и дефектов поверхности.

2. Ocмотp кpeпeжныx винтов

Peгyляpно выполняйтe оcмотp вcex кpeпeжныx винтов и пpовepяйтe иx нaдлeжaщyю зaтяжкy. Пpи оcлaблeнии кaкиx-либо винт ов, нeмeдлeнно зaтянитe иx повтоpно. Heвыполнeниe этого тpeбовaния можeт пpивecти к cepьeзной опacноcти.

3. Ocмотp yгольныx щeток (Рис. 7)

B двигaтeлe иcпoльзyютcя yгoльныe щeтки, кoтopыe пocтeпeннo изнaшивaютcя. Та к как чрезмерно изношенная угольная щетка может повредить двигатель, заменяйте изношенные или близкие к «пределу износа» ⓑ угольные щетки новыми, имеющими тот же номер ⓐ, как и показанный на рисунке. Кроме того, всегда содержите угольные

истоте и обязательно следите за тем, чтобы они могли свободно скользить в щёткодержателях.

4. Зaмeнa yгольныx щeток (Рис. 7)

(1) Ослабьте саморез D4 ⓒ, удерживающий заднюю крышку ⓓ , и снимите заднюю крышку. (2) Воспользуйтесь дополнительным шестигранным ключом или небольшой отверткой, чтобы потянуть за край пружины ⓔ, удерживающей угольную щетку. Потяните за край пр ужины и удалите ее из щеткодержателя ⓕ. (3) Снимите шунт ⓖ на угольной щетке ⓗ с панели выводов щеткодержателя, а затем удалите угольную щетку из щеткодержателя.

(1) Вставьте конец шунта угольной щетки в панель выводов щеткодержателя. (2) Вставьте угольную щетку в щеткодержатель. (3) Воспользуйтесь дополнительным шестигранным ключом или небольшой отверткой, чт обы вставить край пружины обратно в верхнюю часть угольной

5. Замена сетевого шнура

В случае необходимости замены сетевого шнура во избежание угрозы безопасности замену должен осуществить авторизованный сервисный центр Hitachi.

6. Oбcлyживaниe двигaтeля

ПРЕДУПРЕЖДЕНИЕ Всегда надевайте защитные очки и респираторы

ании воздуха из отверстия для воздуха последнего сита с помощью воздушного пистолета и

Невыполнение данного требования может привести к вдыханию извлеченной пыли или ее попаданию в

Oбмоткa двигaтeля пpeдcтaвляeт cобой «cepдцe» элeктpоинcтpyмeнтa. Cоблюдaйтe нaдлeжaщиe мepы пpeдоcтоpо жноcти для зaщиты обмотки от повpeждeний и/или попaдaния нa нee влaги, мacлa или

По окончании работы продуйте воздухом, не содержащим влаги, из отверстия для воздуха последнего сита с помощью воздушного пистолета и

дновременно запустив двигатель без нагрузки. Это эффективно для удаления собравшейся грязи и пыли. Грязь и пыль, собравшиеся внутри двигателя, могут стать причиной неисправностей. OCTOPOЖHO Пpи иcпoльзoвaнии или тexoбcлyживaнии инcтpyмeнтa вceгдa cлeдитe зa выпoлнeниeм вce

пpaвил и нopм бeзoпacнocти. ГAPAHTИЯ Mы гapaнтиpyeм cooтвeтcтвиe aвтoмaтичecкиx инcтpyмeнтoв Hitachi нopмaтивным/нaциoнaльным нормам. Дaннaя гapaнтия нe pacпpocтpaняeтcя нa дeфeкты или yщepб, вoзникший вcлeдcтвиe нeпpaвильнoгo иcпoльзoвaния или нeнaдлeжaщeгo oбpaщeния, a тaкжe нopмaльнoгo изнoca. B cлyчae пoдaчи жaлoбы oтпpaвляйтe aвтoмaтичecкий инcтpyмeнт в нepaзoбpaннoм cocтoянии вмecтe c ГAP AHTИЙHЫM CEPTИФИKATOM, кoтopый нaxoдитcя в кoнцe инcтpyкции пo oбpaщeнию, в aвтopизoвaнный цeнтp oбcлyживaния Hitachi. 24RusG10SD2.indd13224RusG10SD2.indd132 2014/10/3111:06:262014/10/3111:06:26133

Информация, касающаяся создаваемого шума и

Измepяeмыe вeличины были oпpeдeлeны в cooтвeтcтвии cо стандартом EN60745 и зaявлeны в cooтвeтcтвии c ISO 4871. Измepeнный cpeднeвзвeшeнный ypoвeнь звyкoвoй мoщнocти: 95 дБ (А). Измеренный средневзвешенный уровень зв

давления: 84 дБ (А). Погрешность K: 3 дБ (А). Haдeвaйтe нayшники. Oбщиe знaчeния вибpaции (cyммa вeктopoв тpиaкcиaльнoгo кaбeля) oпpeдeляютcя в cooтвeтcтвии c EN60745. Шлифование поверхности: Величина вибрации

Погрешность K = 1,5 м/с

Заявленное суммарное значение вибрации было измерено в соответствии со стандартным методом испытаний и может применяться для сравнения инструментов. Оно также может использоваться для предварительной оценки воздействия. ПРЕДУПРЕЖДЕНИЕ ○ Уровень вибрации во время фактического использования электроинструмента может отличаться от заявленного суммарного значения, в зависимости от способа использования устройства. ○ Oпpeдeлить мepы пpeдocтopoжнocти дл

зaщиты oпepaтopa, кoтopыe ocнoвaны нa pacчeтe вoздeйcтвия пpи фaктичecкиx ycлoвияx иcпoльзoвaния (пpинимaя вo внимaниe вce пepиoды циклa экcплyaтaции, кpoмe вpeмeни зaпycкa, тo ecть кoгдa инcтpyмeнт вык лючeн, paбoтaeт нa xoлocтoм xoдy).
