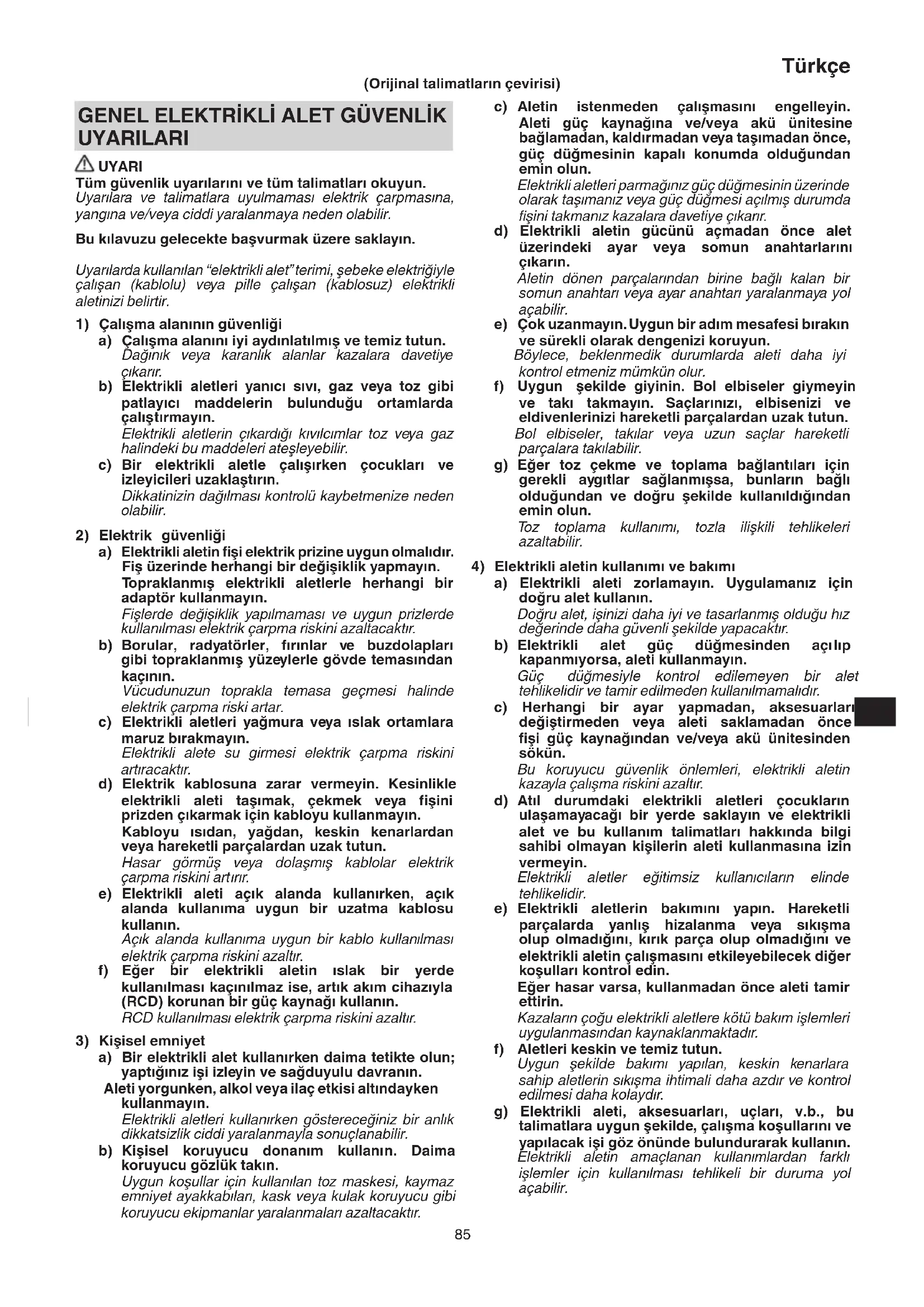

KULLANIM KILAVUZU G 10SD2 HITACHI

Tüm Güvenlik uyarıları ve:tüm talimatlari okuyun.

UyariIara ve talimatlara uyulmaması elektrik carpmasina, yangina ve/veya ciddi yaralanmaya neden olabilir.

Bu kilavuzu gelecekte basvurmak uzere saklayin.

Uyarilarda kullanilan "elektrikli alet"terimi, sebeke elektrigiyle calisan (kablolu) veya pille calisan (kablosuz) elektrikli aletinizi belirtir.

1) Calisma alaninin guvenliigi

a) Calisma alanini iyi aydinlatilmis ve temiz tutun. Daginik veya karanlik alanlar kazalara davetiye cikarir.
b) Elektrikli aleleri yanici sivı, gaz veya toz gibi patlayi cimaddelerin bulundugu ortamlarda calistirmayin. Elektrikli alelirin cikardigi kivilcimplar toz veya gaz halindeki bu maddeleri atesleyebilir.
c) Bir elektrikli alette calisirken cocuklari ve izleyicileri uzaklastrup. Dikkatinizin dagilmasi kontrlu kaybetmenize neden olabilir.

2) Elektrik guvenligi

a) Elektrikl aletin fisi elektrik przyine uygun olmalidir. Fisi uzerinde herhangi bir degisiklik yapmayin. Topraklanmis elektrikl aletlerle herhangi bir adaptor kullanmayin.

Fislerde degisiklik yapilmamasi ve uygun prizlerde kullanilmasi elektrik carpma riskini azaltacaktir.

b) Borular, radyatorler, firlar ve buzdolaplari gibi topraklanmis yüzeylerle govde temasindan kaçınin.

Vucudunuzun toprakla temasa geçmesi halinde elektrik carpma riski artar.

c) Elektrikli alelteri yagmura veya islak ortamlara maruz birakmayin.

Elektrikli alete su girmesi elektrik carpma riskini aritracaktur.

d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti tasimak, cekmek veya fisini prisden cikarmak icin kabloyu kullanmayin.

Kabloyu isidan, ya'dan, keskin kenarlardan veya hareketli parcalardan uzak tutun.

Hasar gormus veya dolasmis kablor alektrik carpma riskini artirr.

e) Elektrikli aleti açık alanda kullanirken, açık alanda kullanıma uygun bir uzatma kablosu kullanın.

Açık alanda kullanıma uygun bir kablo kullanilmasi elektrik carpma riskini azaltır.

f) Eger bir elektrikli aletin islak bir yerde kullanilmasi kacinilmaz ise, artik akim cihaziyla (RCD) korunan bir guc kaynagkullanin.

RCD kullanilmasi elektrik carpma riskini azaltir.

3) Kisisel emniyet

a) Bir elektrikli alet kullanirken daima tetikte olun; yaptiginiz isi izleyin ve sagduyulu davranin.

Aleti yorganken, alkol veya ilac etkisi altindayken kullanmayin.

Elektrikli alelteri kullanirken gosterreichiniz bir anlik dikkatsizlik ciddi yaralanmayla sonuclaranibilir.

b) Kisisel koruyucu donanim kullanin. Daima koruyucu gozluk takin.

Uygun kosullar icin kullanilan toz maskesi, kaymaz emniyet ayakkabilari, kask veya kulak koruyucu gibk koruyucu ekipmanlar yaralanmalan azaltacaktir.

c) Aletin istenmeden calismasini engelleyin. Aleti guc kaynagina ve/veya akü unitesine baglamadan, kaldirmadan vya tasimadan once, guc dugmesinin kapali konumda oldugundan emin olun.

Elektrikli aleleri parmaginiz guc dugmesinin uzerinde olarak taşimaniz veya guc dugmesi acilmis durumda fisini takmaniz kazalara davetiye cikanir.

d) Elektrikli aletinGPCUNUacmadan once alet uzerindeki ayar veya somun anahtarlarini cikarin.

Aletin donen parçalarindan birine bagli kalan bir somun anahtari veya ayar anahtari yaralanmaya yol acabilir.

e) Cok uzanmayin. Uygun bir adim mesafesi birakin ve surekli olarak dengenizi koruyun.

Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mumkün olur.

f) Uygun sekilde giyinin. Bol elbiseler giymeyin ve taki takmayin. Saclarinizi, elbisenizi ve eldivenlerinizi hareketli parcalardan uzak tutun.

Bol elbiseler, takilar veya uzun saclar hareketli parcalara takilabilitir.

g) Eger tozcekme ve toplama baglantilan icin gerekli aygtiar saglanmissa, bunlarin bagli oldugundan ve dokru sekilde kullanildigindan emin olun.

Toz toplama kullanimi, tozla iliskili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanimi ve bakimi

a) Elektrikli aleti zorlamayin. Uygulamaniz icinDOGru alet kullanin.

Dogru alet, isinizi daha iyi ve tasaranmis oldugu hiz degerinde daha guvenli sekilde yapacaktir.

b) Elektrikli alet guc dugmesinden acilip kapanmiyorsa, aleti kullanmayin.

Guc dugmesyle kontrl edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanlmalaldir.

c) Herhangi bir ayar yapmadan, aksesuarlan degistirmeden veya aleti saklamadan once fisiGPCaynagindan ve/veya akü unitesinden sokun.

Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla calisma riskini azaltir.

d) Atil durumdaki elektrikli aletleri;cocuklarin ulasamayacagi bir yerde saklayin ve elektrikli alet ve bu kullanim talimatlari hakkinda bilgi sahibi olmayan kişilerin aleti kullanmasina izin vermeyin.

Elektrikli alelter egitimsiz kullanicilarin elinde tehlikelidir.

e) Elektrikli alelterin bakimini yapin. Hareketli parcalarda yanlis hizalanma veya sikisma olup olmadigiini, kirk parca olup olmadigiini ve elektrikli aletin calismasini etkileyebilecek diger kosullari kontrol edin.

Eger hasar varsa, kullanmadan once aleti tamir ettirin.

Kazalarin cogu elektrikli alelere kotu bakim islemleri uygulanmasindan kaynaklanmaktadir.

f) Aletleri keskin ve temiz tutun.

Uygun sekilde bakimi yapilan, keskin kenarlara sahip alelterin sikisma ihtimali daha azdir ve kontrol edilmesi daha kolaydir.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygün sekilde, calisma kosullarini ve yapilacak,isi goz onunde bulundurarak kullanin.

Elektrikl aletin amaçlanan kullanımlardan farklı islemler icin kullanıması tehlükleri bir duruma yol acabilitir.

5) Servis

a) Elektrikli aletinizin servisini sadece original yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin guvenli kullanimi saglanacaktir.

ÖNLEM

Cocuklari ve akli dengesi yerinde olmayan kişileri uzak tutun.

Alet, kullanilmadiigi zamanlarda*cocuklarin ve akli dengesi yerinde olmayan kisilerin ulasamayacagi bir yerde saklanmalidir.

TASLAMA VEYA ASINDIRARAK KESME ISLEMLERI ICIN GENEL GUVENLIK UYARILARI

a) Bu elektrikli alet, bir taşlama aleti veya kesme aleti olarak kullanim icin tasarlanmistr. Bu elektrikli aletie birlikte verilen:tüm guvenlik uyarilari, talimatlari, sekilli aciklamaları ve teknik Özellikleri okuyun.

Asagida belirtilen tum talimatlara uyulmamasi elektrik carpmasina, yangina ve/veya ciddi yaralanmaya neden olabilir.

b) Bu elektrikli alette zimparalama, tel firca ile fircalamayveya cilalama gibi islemlerin yapilmasi tavsiye edilmez.

Aletin kullanim amaci disindaki islemlerde kullanilmasi tehlike yaratabilir ve yaralanmaya neden olabilir.

c) Alet üreticisi tarafindan özel olarak tasarlanmayan ve tavsiye edilmeyen aksesuarlari kullanmayin.

Sadece aksesuarrin elektrikli aletinize takilabiliyor olmasi gvenli calismay garanti etmez.

d) Aksesuarin anom hizi, en az elektrikli alet uzerinde isaretli olan maksimum hiza esit olmalidir.

Anma hizlarindan daha yuksek hidza calisan aksesuarlar kirlarak firlayabilir.

e) Akesesuarinizin dis capi ve kalinligi, elektrikli aletinizin nominal kapasitesi dahilinde olmalidir.

Yanl is boyutlu aksesuarlar uygun sekilde korunamaz ve kontrl edilemez.

f) Aksesuarlarin montaj vidalari taqlama ismili disleriyle eslemelidir. Flanslarla monte edilen aksesuarlar icin, aksesuarin mil deligi flansin tespit capina uymalidir.

Elektrikli aletin montaj donanimina uymayan aksesuarlar denge kaybina, asiri titresime neden olur ve kontrol kaybina neden olabilir.

g) Hasarli aksesuarlari kullanmayin. Her kullanimdan once, taslama disklerinde kiriclar ve catlaklar olup olmadigiini, destek yastikciclarinda catlaklar, yirtilmalar veya asiri asinma olup olmadigiini, tel fircanin gevseyip gevsemediigiini veya tellerinin hasar gorp ungmedigiini konrol edin. Eger elektrkli alet veya aksesuar dusurulurse, hasara karsi kontrl edin veya hasar gormemis bir aksesuar takin. Bir aksesuari konrol ettikten ve taktiktan sonra, kendinizle birlikte cevredekinci sanlar da donen aksesuar dizleminden uzaklastirn ve elektrkli aleti bir dakika icin maksimum yiksuz hizda calistirn.

Hasar goren aksesuarlar normalde bu test suresi icerisinde aletten koparak ayrir.

h) Kisisel koruyucu donanim kullanin. Yaptiginiz ise bagli olarak, yuz siperi, koruyucu gozluk veya emniyet gozlugu kullanin. Gerektiginde toz maskesi, kulak koruyucusu, eldiven ve taşlama ileminden veya is parcasindan siçrayan parçaciklari durdurabilen bir onluk kullanin.

Koruyucu gozluk, cesitli islemlerin uretti firlayan parcalari durdurabilmidir. Toz maskesi veya solunum maskesi, calismanizin uretti parcaciklari suzmye yeteneine sahip olmaldir. Yuksek gurultu yogunluguna uzun sure maruz kalmak, isitmte kayiplarina neden olabilir.

i) Cevredekci insanlarla calisma alaniarasinda bir givendenlik mesafesi koruyun. Calisma alanina giren herkes, kisisel koruyucu donanim kullanmalidir. Is parcasindan veya kinlan bir aksesuardan ayrilan parcaciciklar firlayarak, yakin calisma alaninn otesinde yaralanmaya neden olabilir.
j) Kesici aksesuarin gizli kabolarla veya kendi kablosuyla temas edbilecegi bir islem yaparken, elektrikli aleti sadece yalilmis kavrama yüzeylerinden tutun.
Kesici aksesuarrin bir "aktif" telle temas etmesi, elektrikli aletin ciplak metal parcalarini "aktif" hale getirebilir ve kullaniciya bir elektrik soku verebilir.
k) Kabloyu donen aksesuardan uzaga yerleşirin.
Eger kontrlü kaybederseniz, kablo kesilebilir vya takilabilir ve eliniz veya kolunuz donen aksesuar tarafindancekilebilir.
I) Kesinlikle elektrikli aleti aksesuar tamamen duruncaya kadar yere koymayin.
Dönen aksesuar yüzeyi kavrayarak elektrikli aletin kontrolünüzden Çikmasina neden olabilir.
m) Elektrikl aleti yaninizda ta sirken calistirmayin.
Kazara elbisenizin donen aksesuarla temas etmesi, aksesuarin elbisenizi kavrayarak vucudunuza cekilmesine neden olabilir.
n) Elektrikli aletin hava Çiş Ş deliklerini duzenli olarak temizleyin.
Aksi halde, motor fani tozu muhafazanin içine Çeker ve fazla metal tozu birikmesi elektrik arizasina neden olabilir.
o) Elektrikli aleti yanici maddelerin yakininda kullanmayin.
Kivilcimlar bu malzemeleri atesleyebilir.
p) Sivi soğutma maddeleri gerektiren aksesuarlar kullanmayin.
Su veya baska sivi sogutucularin kullanilmasi elektrik carpmasina ve hatta olume yol acabilir.

GERİ TEPME VE ileGılıLUYARILAR

Geri tepme, donen bir carkin, destek yastikciiginin, fircanin veya herhangi bir aksesuarin sikistirilmasina veya takilmasina karsi gosterilen ani reaksiyondur. Sikisma veya takilma, donen aksesuarin hizli bir sekilde durarak, kontrolsuz elektrikli aletin baglanma noktasinda aksesuarin donme yonude ters yonde zorlanmasina neden olur.

Ornegin, bir taşlama diski is parçasi tarafindan engellenir veya sikiştinirlsa, diskin sikişma noktasina giren kenari malzemenin yüzeyini delerek diskin disanyağru kaymasina veya geri tepmesine neden olabilir. Disk, sikişma noktasinda diskin hareket yönüne®, alarak operatore粮油u veya operatörden uzaklasacak yonde ileri firlayibilir.

Ayni zamanda, taşlama diskleri bu kosullar-altinda kırilabilir.
Geri tepme, elektrikl aletin yanış kullanilmasinin ve/veya yanış calistirma islemlerinin veya kosullarin sonucu olusur ve asagida belirtildigi gibi uygun onlemler alinarak engellene bilir.

a) Elektrikli aleti siki sekilde kavrayin ve vucudunuzun ve kolunuzun konumunu geri tepme kuvvetlerine dayanacak sekilde ayarlayin. Calistirmaya baslama sirasinda geri tepme veya tork reaksiyonu uzerinde maksimum kontrol icin (eger mevcutsa) daima yardimci kolu kullanin.
Eger uygun onlemler alinirsa, operatortork reaksiyonlarine veya geri tepme kuvvetlerini kontrl edebilir.
b) Kesinlikle elinizi denen bir aksesuarin yakininda tutmayin.
Akesesuar geri teperek elinize carpabilir.
c) Vucudunuzu elektrikli aletin geri tepme durumunda hareket edeceqi bolgenin disinda tutun.

Geri tepme hareketi, aleti takilma noktasinda diskin hareketine zit yonde itecekir.

d) Kosel, keskin kenarlar, v.b. ile calisirken özel dikkat gosterin. Aksesuar siçramasindan ve takilmasindan kaçınin. Kosel, sert kenarlar veya siçrama hareketi donen aksesuan sikistirma eigilimindedir ve kontrol kaybina veya geri tepmeye neden olur.
e) Alete testere zinciri, açaç oyma bicaği veya disli testere bicaği takmayin. Bu Tür bicakalr sik sik geri tepme yaratir ve kontrl kaybina neden olur.

TASlama VE AŞINDIRARAK KESME ISLEMLERİ)içın ÖZEL GÜVENLIK UYARILARI

a) Sadece elektriki aletiniz icin tavsiye edilen disk tiplerini ve seçilen disk icin tasarlanan Özel muhafazayi kullanin. Elektriki aletiniz icin tasarlanmamis diskler uygun sekilde korunamayabilir ve güvenli degildir.
b) Ortasi basik disklerin taşlama yüzeyi koruyucu kenar dizleminin alta monte edilmelidir. Koruyucu kenar dizleminden disari Çikan.Doğru takilmamis bir disk yeterli olarak korunamaz.
c) Muhafaza elektrikli alete emniyeti sekilde takilmali ve diskin operatore baked açık kismi minimum olacak sekilde maksimum güvenlik icin yerleştilmelidir. Koruyucu, kullaniciyi kirk disk parçalarindan, diske kazara temastan ve kiyafetleri tutusturabilecek kivilcimlardan korur.
d) Diskler sadece, tavsiye edilen uygulamalar icin kullanilmaldir. Orneigin: kesme diskinin kenariyla taslama yapmayin. Asindirarak kesme diskleri cevresel taslama amaclar dir; bu disklere uygulanan yan kuvvetler parcalanmalarina neden olabilir.
e) Daima sectiginiz disk icin uygun boyut ve sekle sahip, hasar gormemis disk flanslar kullanin. Uygun disk flanslar diski desteklemek suretiyle kirlma olasiliigi ini azaltir. Kesme diskleri icin flanslar, taIama carki flanslarindan farkl olabilir.
f) Daha buyuk elektrikli aletlerde kullanilip asinarak kucilmus diskler kullanmayin. Daha buyuk elektrikli aletler inci uretilen diskler, kucuk bir aletin daha yuksek hizi incin uygun degildir ve yanlabilir.

ASINDIRARAK KESME ISLEMLERI ICIN OZEL ILAVE GUVENLIK UYARILARI

a) Kesme diskini "sikistirmayin" veya aşiri baski uygulamayin. Kesme derinligini artirmaya calismayin.
Diske asiri baski uygulanmasi, kesme islemi sirasinda diskin yukunu ve bukulme veya korelme hassasiyetini ve geri tepme veya disk kirlma olasiligiini artirir.
b) Vucudunuzu donen diskle ayni hizada veya diskin arkasinda tutmayin.
Calisma noktasinda disk vucudunuzdan uzaklasacak sekilde hareket ettiginde, olasi geri tepme hareketidonnen disk ve elektrkli aletiogrudan uzerinize itebilir.
c) Disk sikistiginda veya herhangi bir nedenle bir kesme islemine ara verdiginizde, elektrikli aleti guc dugmesinden kapatin ve disk tamamen duruncaya kadar elektrikli aleti hareketsiz olarak tutun. Kesinlikle kesme diski hareket etmeye devam ederken diski kesme noktasindan cikarmaya calismayin;aksi takdirde geri tepme olusabilir.

Diskin sikisma nedenini arastirin ve gidermek icin gerekli islemi yapin.

d) Kesme isleminine tekrar baslarken, hemen is parcasi uzerinde calismayin. Diskin tam hiza ulasmasini bekledikten sonra dikkatli bir sekilde kesme noktasina tekrar girin.
Eger elektrikli alet is parcasi uzerinde tekrar calistirilmaya baslanirsa, disk sikisabilir, hareket edebilir veya geri tepebilir.
e) Diskin sikisma veya geri tepme riskini en aza indirmek icin panelleri veya buyuk boyutlu is parcalarini destekleyin.
Buyuk is parcalari, kendi agrilikari altinda bukulme egilimi goesterirler. Destekler, Kesme cizgisinin yakuninda is parcasinin alta ve diskin her iki tarafinda is parcasinin kenanina yakin olarak yerlestirilmelidir.
f) Mevcut duvarlarda ve diger rutubet tecrit bölgelerinde bir "cep kesimi" yaparken son derece dikkatli olun.
Cikinti japan disk; gaz veya su borularini, elektrik kablolarini veya geri tepmeye neden olabilecek nesneleri kesebilir.

KALIPÇI TAŞLAMALAR)içIN GENEL GÜVENLIK TALİMATLARI

• Cark üzerinde isareti hizin, taşlamanınAnna hizina eşit veya daha buyuk olup olmadıgün kontrl edin.
• Cark boyutlarinin taşlama ile uyumlu oldugundan emin olun.
• Taslama diskleri, ureticinin talimatlarina uygun olarak saklanacak ve dikkatli sekilde kullanilacaktir.
• Taslama diskini kullanmadan once kontrol edin; kiriimis, Çatlamı veya baska sekilde hasar gümş ürünleri kullanmayın.
  Monte edilen carklarin ve uclarin ureticinin talimatlarna gore takildigindan emin olun.
• Bagl i asindirici urunle birlikte saglandiginda ve ihtiayc duyuldugunda, kurutma kaigtlarinin kullandigindan emin olun.
• Asindirici urunun kullanimdan onceogrupsekildetakildigindan ve sikildigindan emin olun ve aleti guvenlibir konumda 30 saniye yiksuz calistirin; dikkate degerbir titresim varsa veya baska kusurlar fark ederseniz derhal aleti durdurun. Bu durumda, makineyi konrol ederek nedenini tespit edin.
• Eger aleit bir muhafazayla techiz edilmisse, aleti bu muhafaza olmadan kesinlikle kullanmayin.
• Zimparali asindirici kesme tekerlegi kullanirken standart donanim akan tekerlek koruyucuyu cikarip, yan koruyucu takigi nizdan emin olun (ayrica satilir) (Sekil 4).
• Buyuk delikli taslama disklerini uydurmak icin ayir indirgeme kovanlar veya adaptorlor kullanmayin.
  Vida disli delige sahip diskler takilacak sekilde tasarlanan aletler igin, diskteki disin mil uzunlugunu kabul edecek kadar uzun oldugundan emin olun.
• Iş parçasinin uygun sekilde desteklenip desteklenmediğini kontrl edin.
  Yan taşlama icin kesme diski kullanmayin.
• Kullanimdan kaynaklanan kivilcimplarin tehike yaratmadigiindan, ornegin insanlara carpmadigiindan veya yanici maddeleri ateslemediginden emin olun.
  Tozlu kosullarda calisirken havalandirma aijkliklarinin temiz tutulduugundan emin olun; eger tozu temizlemek gerekirse, once aletin elektrik fisini prizden cekin (metalik olmayan nesneler kullanin) ve ic parcalara zarar vermemeye dikkat edin.
• Daima emniyet gozlugu ve koruyucu kulaklik kullanin. Toz maskesi, gozluk, kask ve onluk gibi diger kiisel koruyucu donanimalr da kullanilmaldir.
• Aletin gucu kapatildiktan sonra donmeye devam eden diske dikkat edin.

ILAVE GÜVENLIK UYARILARI

1. Kullanilacak guc kaynaginin, urun isim plakasi uzerinde 1.Kullanilacak guc kaynaginin, urun isim plakasi uzerinde belirtilen guc gereklilikinerine uygun oldugundan emin olun.
2. Guç dügmesinin OFF (KAPALI) konumunda oldugundan emin olun. Eger guç dügmesi “ON” (ACIK) konumda iken fiş prize takilirsa, elektrikli alet hemen calismaya baslayarak ciddi bir kazaya enden olabilir.
3. Calisma alani guc kaynagindan uzaksa, yeterli kaliniga ve anma kapasitesine sahip bir uzatma kablosu kullanin. Uzatma kablosu mumkun oldugu kadar kisa tutulmalidir.
4. Kullanilacak bastirilmis ortadiskinogrutipe oldugundan ve catlaklar veya yuzey kusurlari icermediginden emin olun. Ayni zamanda, bastirilmis ortadiskin uygun sekilde takilip takilmadiigni ve disk somununun emniyetli sekilde sikilip sikilmadiigni kontrol edin.
5. Aletin gucunu acmadan once basmali dugmeye iki veya uç defa basarak dugmenin devre dişi oldugundan emin olun.
6. Makinenin ömrū uzatmak ve birinci sinif bir sonç sāglamak icin, makine cok fazla basinc uygulayarak asiri yüklenmemelidir. Cogu uygulamada, tek basina makinenin aigrigi verimli taşlama icin yeterlidir. Cok fazla basinc, donne hizin azalmasina, yüzey bitirme kalitesinin dusmesine ve makinenin ömrū kisaltabilecek asiri yüklenmeye neden olacaktir.
7. Disk, aletin güü kapatildiktan sonra donmeye devam eder.

Makininen gucunu kapattiktan sonra, bastirlmis orte disk tamamen duruncaya kadar makineyi yere koymayn. Ciddi kazalardan kaçınmanin yani sira, bu onlem makinenin emdiigi toz ve talas mktarini da azaltacaktir.

1. Makine kullanilmadiğinda, güç kaynagısciousilmelidir.
2. Ciddi bir kazaya meydan vermemek icin, bastirlmis orta diski takmadan ve sikmeden once aletin gucunu KAPATIN ve elektrik fisini prisden cikarin.
3. RCD Daima 30 mA veya daha az ana artik akimina sahip bir artik akim cihazi kullanilmasi onerilir.

SEMBOLLER

UYARI

Asagida, bu makine icin kullanilan simgeler gosterilmistir. Makineyi kullanmadan once bu simgelerin ne anlama geldigini bildiginizden emin olun.

	G10SD2 / G12S2 / G13SD: Taşlama
	Tüm güvenlik uyanlarını ve:tüm talimatlan okuyun.
	Daima koruyucu gozlük takın.
	Sadece AB ülkeleri icin Elektrikl aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikl aletler, atik elektrikl ve elektronik cihazlarla ilgili 2002/96/ EC Avrupa Direktifine ve bu Direktifin ulusal kanunarçerevesinde uygulanma seksline,gore ayr olarak toplanmali veçevre Şartlarına uygun bir geri:dönüşüm tesisine gonderilmelidir.
V Anı	gerilimi
~	Alternatif akın
P	Güçüncü
n	Nominal yüz

\( \mathbf{{min}}{}^{-1} \)	Dakika seksina devir veya ileri-geri hareket sayisi
D	Çarkınkışçapi
d Çarkın delikkı
t	Çark kalınkı
	Çevresel yüz
	Ağırkı (Sadece ana güvde)
	AÇMA
	KAPAMA
	Elektrik fişini prisden�能arin
	Uyari
	Sinif II alet

STANDART AKSESUARLAR

Ana uniteye (1 unite) ilave olarak, ambalajda asaigida listelenen aksesuarlar yer alir

O Ingiliz Anahtari 1
O Yan kol
Basik merkezli disk. 1

Standart aksesuarlar haber vermeden degistirilebilir.

UYGULAMALAR

Dokme kanadin cikarilmasi ve ceştili tipte Çelik,bronz ve aluminyum malzemelerin ve dokumlnerin tesviyesi.
O Kaynakli kisimlarin veya kesme salomasi vasitasilya keseni kisimlarin taslanmasi
Sentetakireneler,tas,tugla,mermer,vb.taslamasi
O Sentetik beton, taş, tugla, mermer ve benzer malzemelerin kesilmesi.

TEKNIK ÖZELLİKLER

Bu makinenin teknik özellikleri, sayfa 134'teki Tabloda listelenmistir.

NOT

HITACHI'nin surekli arastirma ve gelistirme calismalari nedeniyle, burada belirtilen teknik özelliklerde onceden haber verilmedendehyigisklik yapilabilir.

MONTAJ VE ÇALISTIRMA

İşlem	Şekil	Sayfa
Çark muhafazasınc takilması ve ayarlanması	1	135
Yan kolun tespit edilmesi	2	135
Bastırilmışı orta diskin takilması	3	135
Kesme diskinin takilması	4	135
Düzmeyle kumanda	5	136
Taşarape acı ve taşarape)yöntemi	6	136
Karbon freiçalarn:i degişirilmesi	7	136
Aksesuarlan:i seçme - 137

BAKIM VE MUAYENE

1. Bastirilmis orta disku muayene edilmesi

Bastirilmis orta diskte catlaklar ve yuzey kusurlar olmadiqindan emin olun.

2. Montaj vidalarinin muayene edilmesi

Tümtontaj vidalarinduzeni olarak kontrl edin ve uygun sekilde siklms olduklarindan emin olun. Geşeyen vida varsa derhal sikin. Aksi halde, ciddi tehlkiye yol acabilir.

3. Karbon fircalarin muayene edilmesi (Sekil 7)

Motorda, sarf malzemesi olan carbon fircalar kullanilir. Fazla asinan bir carbon firca motor anzasina neden olabilecejinden, carbon fircalar asindiginda veya "asinma limiti" ne yaklastiginda, sekilde gorulen carbon firca No ⑧ ile ayni numaraya sahip yenileriyle degistirin. Ayrica, carbon fircalari daima temiz tutun ve firca tutuculari icinde serbestce kayabildiklerinden emin olun.

4. Karbon fircalarin degistirilmesi (Sek. 7)

(1) Kablo kapağıni muhafaza eden D4 kilavuzlu vidayı geşetin ve kablo kapağıni çiartın.
(2) Karbon fircayi tutan yayin 念 kosesini yardimci alyan anahtari vya kucuk bir tornavida kullanarak yukari kaldirin. Yayin kosesini firca tutucunun ① disina dokru kaldirin.
(3) Karbon fircanin 日 uzerindeki kablonun ⑨ ucuno fircata tutucunun baglanti ucundan ve sonrasinda karbon fircayikarbon tutucudan cikartin.

(1) Karbon FIRCA kablosunun ucu, firca tutucunun baglanti, ucu bolumune yerleşirin.
(2) Karbon fircayik carbon tutucuya yerlestitir.
(3) Yardimci alyan anahtari veya kucuk bir tornavida kullanarak yayin kosesini carbon fircanin bas kismina dondurun.
(4) Kablo kapağıni takin ve D4 kilavuzlu vidayı sikir.

5. Elektrik kablosunund degistirilmesi

Eger elektrik kablosunun degistirilmesi gerekiyorsa, tehlikeli bir duruma meydan vermemek icin bu islem Hitachi Yetkili Servis Merkezi tarafindan yapilmaldir.

6. Motorun bakimi

UYARI

Kuyruk kapağı hava deligiinden bir hava tabancasi, vb. kullanarak hava üflerken her zaman koruyucu gozlukler ve toz maskesi takin.

Buna uyulmaması,çikan tozun solunması veya gozünüze girmesi ile sonuçlanabilir.

Motor unitesinin sargisi, elektrikli aletin tam "kalbi"dir. Sarginin hasar gormemesi ve/veya yag veya suyla islanmaması icin gerekli özeni gosterin.

NOT

Is bittiginde, motor herhangi bir yuk uygulanmadan calistirilrken, kuyruk kapaigi hava deliginden hava tabancasi vb. kullanarak nem icermeyen hava ufleyin. Bu, biriken kir ve tozu temizlemede etkilidir. Motorun icinde toplanan kir ve toz arzalara neden olabilir.

IKAZ

Aigrlas alelerinin kullanimi ve bakimi konusunda her ülkede yururlukte olan guvenlik duzenlemelerine ve standartlarina uygun davranilmaldir.

GARANTI

Hitachi Elektrikli El Aletlerine yasalar / ülkelere özgün mevzuatlar Çerçevesinde garantı veriyoruz. Bu garantı, yanlış veya;kotu kullanimdan veya normal asınma ve yapranmadan kaynaklanan aniza ve hasarları kapsamamaktadir. Sikayet durumunda, lütfen Elektrikli El Aletini, seksülmemis sekilde, bu Kullanim Kilavuzu'nun sonunda bulunan GARANTI BELGESİYLE birlikte bir Hitachi Yetkili Servis Merkezi'ne,gonderin.

Havadan yaylan gurultu ve titresimle ilgili bilgiler

Ölcülen degüerler EN60745'e göre belirlenmiş ve ISO 4871'egöre banyedilmistir.

Olculmus A-agarliki ses gucu seviyesi: 95 dB (A)

Olçümüş A-ğırliklisi basinci seviyesi: 84 dB (A)

Belirsizlik K: 3 dB (A)

Kulak koruyucu takin.

EN60745'e gore belirlenen toplam vibrasyon degerleri (eksenli vektor toplami).

Yüzye taslama:

Vibrasyon emisyon degeri a_h AG = 6,1m / sn^2

Belirsizlik K = 1,5m / sr^2

Bayan edilen toplam vibrasyon degeri standart bir test yontemine gore olculmustur ve bir aleti digeriyle karsilastirmak icin kullanilabilir.

Ayni zamanda, bir on maruz kalma degerlendirmesi olarak da kullanilabilitir

UYARI

O Elektriki aletin kullanimi sirasinda vibrasyon emisyonu, aletin kullanma sekline bagli olarak belirtilen degerden farklilik gosterebilir.
O Gercek kullanim kosullarindaki maruz kalma degerlendirmesini esas alarak kullaniciy koruyacak guvenlik onlemlerini belirleyin (kullanim suresine ilave olarak aletin katildigi ve rolantide calistigi zamanlarda calisma cevriminde yer alan tum parcalari dikkate alarak).

NOT

HITACHI'inSurekli arastirma ve gelistirme calismalar nedeniyle, burada belirtilen teknik ozelliklerde onceden haber verilmeden degisiklik yapilabilir.

(Traducerea instrucliunilor originale)

AVERTISMENTE GENERALE PRIVIND SIGURANTA SCULELOR ELECTRICE

AVENTISMENT

Citi toate averismentele privind siguranta si toate instruunile.
