BRUKSANVISNING G 10SD2 HITACHI

Sørg for at slå tilslutningsstikket FRA og frakoble det fra stikkontakten for at undgå alvorlige ulykker, før den midterste skive, der er trykket ned, samles eller skilles ad.

Sørg for, at den midterste skive, der er trykket ned, er fri for revner og overfl adedefekter.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpselet fra stikkontakten og/eller batteripakken fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for kan det oppstå farlige situasjoner.

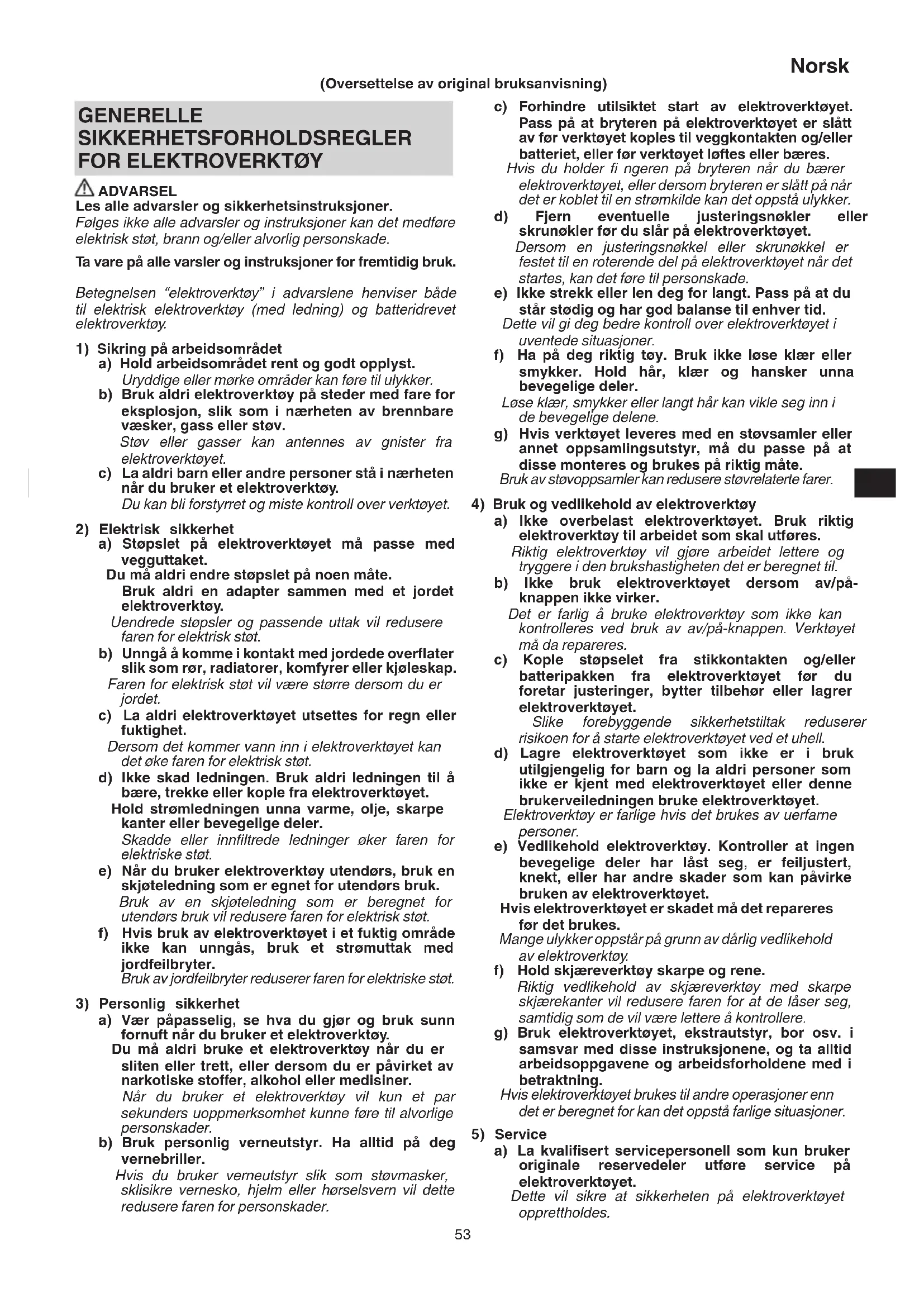

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. GENERELLE SIKKERHETSFORHOLDSREGLER

ADVARSEL Les alle advarsler og sikkerhetsinstruksjoner. Følges ikke alle advarsler og instruksjoner kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt. b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller innfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk vil redusere faren for elektrisk støt. f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoff er, alkohol eller medisiner. Når du bruker et elektroverktøy vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Hvis du bruker verneutstyr slik som støvmasker, sklisikre vernesko, hjelm eller hørselsvern vil dette redusere faren for personskader. (Oversettelse av original bruksanvisning) 0000BookG10SD2.indb530000BookG10SD2.indb53 2014/10/319:11:492014/10/319:11:4954 Norsk FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSINSTRUKSER FOR

VANLIG SLIPING OG KUTT-

OPERASJONER a) Dette elektroverktøyet skal brukes som et slipe- eller kutteverktøy. Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfølger. Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade. b) Operasjoner som sliping, kabelbørsting eller polering skal ikke utføres med dette verktøyet. Bruk av verktøyet til operasjoner som det ikke er beregnet for, kan skape fare og personskade. c) Bruk bare tilbehør som er designet eller anbefalt av vektøyets produsent. Det at et annet tilbehør kan festes på maskinen, betyr ikke at det kan brukes sikkert. d) Den merkede hastigheten på det roterende tilbehøret må minst være det samme som verktøyets maksimale hastighet. Roterende tilbehør som brukes ved hastigheter over det de er beregnet for, kan splintres og gå i stykker. e) Tilbehørets ytre diameter og tykkelse må være innenfor verktøyets typestørrelse. Tilbehør i feil størrelse kan ikke tilstrekkelig beskyttes eller kontrolleres. f) Gjenget montering av tilbehør må stemme overens med slipespindelgjengingen. For tilbehør som er montert med fl enser må akselhullet på tilbehøret passe til fl ensens plasseringsdiameter. Tilbehør som ikke stemmer overens med elektroverktøyets monteringsmaskinvare, vil gå ute av balanse, vibrere kraftig og kan gjøre verktøyet ukontrollerbart.

Ikke bruk skadet tilbehør. Før bruk, sjekk tilbehør som kutte-skiver for sprekker eller kutt, rondoller for sprekker, fl enger eller slitasje og metallbørster for skadde eller løse tråder. Hvis verktøyet eller tilbehøret faller i bakken, sjekk for skader eller installer et uskadd tilbehør. Etter inspeksjon og montering av tilbehøret, posisjoner deg selv og omkringstående personer vekk fra verktøyets rotasjonsretning og test verktøyet på maks hastighet uten belastning i ett minutt. Skadet tilbehør vil vanligvis brekke fra hverandre under denne testtiden.

Ha på deg personlig verneutstyr. Avhengig av hva slags roterende tilbehør som brukes, bruk sveisemaske eller vernebriller. Bruk støvmaske, hørselsvern, hansker og ytterbekledning som kan stoppe små, løse deler fra slipematerialet eller arbeidsstykket. Øyebeskyttelsen må være kraftig nok til å stoppe støv, jern- og stålpartikler som kan løsne som et resultat av arbeidet. Støvmasken eller respiratoren må kunne fi ltrere partikler fra arbeidsfl aten. Langvarig eksponering til høy og intens lyd kan forårsake hørselstap.

i) Hold omkringstående personer unna

arbeidsområdet. Personer som befi nner seg i arbeidsområdet må bruke verneutstyr. Fragmenter av arbeidsstykket eller et skadet tilbehør kan fl y av sted og skade personer som befi nner seg utenfor det direkte arbeidsområdet. j) Hold verktøyet kun i det isolerte gripehåndtaket ved bruk i områder hvor maskinen og dens kuttetilbehør kan komme i kontakt med skjulte ledninger eller dens egen ledning. Kuttetilbehør som kommer i kontakt med strømførende ledninger, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og kan gi operatøren elektriske støt. k) Hold ledningen unna det roterende tilbehøret. Hvis operatøren mister kontroll over verktøyet, kan dette føre til at ledningen kuttes eller henger seg fast og operatørens hånd eller arm kan bli trukket inn i den roterende skiven.

Ikke legg ned maskinen før skiven har stoppet fullstendig. Det roterende tilbehøret kan ta tak i underlaget og spinne verktøyet ut av operatørens kontroll. m) Ikke operer maskinen mens den bæres. Roterende deler kan ved et uhell henge seg fast i operatørens klær, og dette kan føre til at maskinen kommer i kontakt med operatørens kropp. n) Rengjør ventilasjonskappen regelmessig. Motorens vifte vil dra støv inn i maskinhuset, og en for stor oppsamling av metallstøv kan forårsake elektrisk fare. o) Ikke bruk maskinen i nærheten av brennbare materialer. Gnister kan antenne materialene. p) Ikke bruk tilbehør som fordrer kjølevæske. Bruk av vann eller andre kjølevæsker kan forårsake dødelig elektrosjokk.

TILBAKESLAG OG RELATERTE

ADVARSLER Tilbakeslag er en plutselig reaksjon som følge av en klemt eller kilet rotasjonsskive, rondell, børste eller andre tilbehør. En slik plutselig låsing av tilbehøret vil føre til at rotasjonen stopper og at maskinen tvinges i motsatt retning av tilbehørets rotasjon når det kiltes fast. For eksempel, hvis en slipeskive kiles fast i et arbeidsstykke, kan dette føre til at skiven tar tak og “sparker” ifra. Skiven kan dermed støte opp mot eller vekk fra operatøren, avhengig av skivens bevegelse da kilingen oppsto. Slipeskiven kan også ryke. Tilbakeslag er et resultat av uforsiktig bruk og/eller brudd på bruksinstruksene og kan dermed unngås ved korrekt bruk som vist under.

Operatøren skal holde godt i maskinen og posisjonere kropp og armer slik at tilbakeslag kan motstås. Bruk alltid hjelpehåndtaket, når det medfølger, for maksimal kontroll av rekyl eller dreiemoment ved oppstart. Operatøren kan kontrollere dreiemomentet eller rekyl hvis korrekte forholdsregler tas. b) Du må aldri plassere hendene i nærheten av det roterende tilbehøret. Ved tilbakeslag kan tilbehøret komme i kontakt med hånden. c) Ikke plasser kroppen i et område som elektroverktøyet kan ramme ved tilbakeslag. Tilbakeslag vil tvinge verktøyet i motsatt retning av hjulets rotasjon når det kiles fast. d) Vær spesielt forsiktig ved arbeid på hjørner, skarpe kanter osv. Unngå at tilbehøret hopper eller henger seg fast.

Hjørner, skarpe kanter eller hopping og ujevn kontakt med arbeidsemnet har en tendens til å føre til at det roterende tilbehøret kiles fast eller klemmes og verktøyet kommer ut av kontroll. e) Ikke bruk et motorsagblad eller et tannet sagblad. Slike blader skaper hyppige tilbakeslag og gjør verktøyet ukontrollerbart. 0000BookG10SD2.indb540000BookG10SD2.indb54 2014/10/319:11:492014/10/319:11:4955 Norsk SIKKERHETSINSTRUKSER

OPERASJONER a) Ikke kil kutteskiven eller bruk for mye kraft under kutting. Ikke kutt for mye av gangen. Hvis operatøren legger for mye press på skiven under arbeid, øker faren for vridning eller tilstopping av skiven i kuttet og tilbakeslag eller skivebrudd. b) Operatøren skal ikke posisjonere seg i linje med eller bak den roterende skiven. Dette er fordi når skiven beveger seg bort fra operatørens kropp vil et eventuelt tilbakeslag drive den roterende skiven mot operatøren. c) Når skiven kiles eller når et kutt avbrytes av en eller annen grunn, skru av maskinen og hold den helt i ro inntil skiven har stoppet fullstendig. Fjern aldri kuttskiven fra kuttet mens det roterer da dette kan føre til tilbakeslag. Sjekk hvorfor kilingen oppsto og ta forholdsregler slik at det ikke skjer igjen. d) Ikke start opp kutt-operasjonen igjen mens skiven er i arbeidsstykket. Når skiven har maks hastighet, kan den settes inn i kuttet igjen. Hvis maskinen startes i kuttet, kan kiling og tilbakeslag oppstå. e) Støtt opp plater eller andre store arbeidsstykker for å minske risikoen for at skiven kiles og tilbakeslag. Store arbeidsstykker kan bøye seg eller henge nedover på grunn av sin egen vekt. Arbeidsstykket bør støttes opp nær kuttelinjen og kanten på arbeidsstykket på begge sider av skiven. f) Vær ekstra varsom ved utskjæring av hull i eksisterende vegger eller områder med dårlig sikt. Skiven kan skjære i stykker gass- eller vannrør, elektriske kabler eller andre objekter som kan forårsake tilbakeslag. GENERELLE SIKKERHETSINSTRUKSJONER FOR SLIPEMASKINER

Kontroller at hastigheten som er markert på slipeskiven er lik eller større enn den anbefalte hastigheten for slipemaskinen; – Kontroller at målene på slipeskiven passer med slipemaskinen; – Slipeskiver skal oppbevares og håndteres forsiktig i samsvar med produsentens instruksjoner; – Kontroller slipeskiven før bruk. Bruk aldri slipeskiver som har hakk, sprekker eller som er skadd på annen måte

– Pass på at skiver og spisser er montert i henhold til produsentens instruksjoner

– Pass på at mellomlegg brukes når slike følger med en slipeskive, samt når de er påkrevd

Kontroller at slipeskiven er riktig montert og strammet til før bruk. Hold deretter godt tak i verktøyet og la det gå på tomgang i 30 sekunder på et trygt sted. Stopp verktøyet umiddelbart om du oppdager kraftige vibrasjoner eller andre feil. I slike tilfeller må du kontrollere verktøyet for å fastsette årsaken til feilen

– Hvis verktøyet er utstyrt med et vern, må vernet alltid brukes på verktøyet

Når du bruker et slipende skjærehjul, må du passe på å ta av den standard hjulbeskyttelsen og montere hjulbeskyttelsen med sidebeskyttelse (selges separat) (Fig. 4); – Bruk aldri separate hylser eller adaptere for å tilpasse slipeskiver med store hull

– På verktøy som er beregnet på slipeskiver med gjenget hull, må du kontrollere at hullet med gjenger er dypt nok til å passe lengden på spindelen

– Kontroller at arbeidsstykket er godt støttet

– Pass på at gnister som oppstår under bruk ikke forårsaker farlige situasjoner, f. eks kommer i kontakt med personer eller antenner brannfarlige materialer

– Kontroller at ventilasjonshullene ikke er tilstoppet når du arbeider i støvete omgivelser. Hvis det er nødvendig å fjerne støv i ventilasjonshullene, må du først trekke ut ledningen på verktøyet fra veggkontakten, før du fjerner støv fra hullene (bruk aldri metallgjenstander til dette formålet). Vær forsiktig slik at innvendige deler på verktøyet ikke skades

– Bruk alltid vernebriller og hørselsvern. Annet verneutstyr, slik som støvmaske, hansker, hjelm og vernetøy, skal også brukes

– Vær oppmerksom på at hjulet fortsetter å rotere når verktøyet er slått av

1. Sørg for at strømkilden som skal brukes er i

overensstemmelse med strømkravene som er angitt på produktets navneplate.

2. Sørg for at strømbryteren er i posisjon AV. Hvis støpslet

er koblet til en stikkontakt når strømbryteren er i posisjon PÅ, vil elektroverktøyet starte opp umiddelbart, noe som kan føre til en alvorlig ulykke.

Når arbeidsområdet fjernes fra strømkilden, må du bruke en skjøteledning med tilstrekkelig tykkelse og merket kapasitet. Skjøteledningen bør være så kort som praktisk mulig.

4. Sørg for at den nedtrykte midtslipeskiven som skal brukes

er av korrekt type og fri for sprekker og overfl atedefekter. Sørg også for at den nedtrykte midtslipeskiven er ordentlig montert og at slipeskivemutteren er trygt strammet.

5. Bekreft at trykknappen er koblet ut ved å trykke på

trykknappen to eller tre ganger før du slår elektroverktøyet på. 0000BookG10SD2.indb550000BookG10SD2.indb55 2014/10/319:11:492014/10/319:11:4956 Norsk

6. For å forlenge maskinens levetid og sørge for en

førsteklasses fi nish, er det viktig at maskinen ikke overbelastes ved å anvende for mye trykk. I de fl este programmer er maskinens vekt alene tilstrekkelig for eff ektiv sliping. For mye trykk vil føre til redusert rotasjonshastighet, dårligere overfl atefi nish og overbelastning, noe som kan redusere maskinens levetid.

7. Slipeskiven fortsetter å rotere etter at verktøyet er slått

av. Etter at du har slått av maskinen, må du ikke sette den ned før den nedtrykte midtslipeskiven har stanset helt. I tillegg til å unngå alvorlige ulykker vil denne forholdsregelen redusere mengden med støv og spon som suges inn i instrumentet.

8. Når maskinen ikke er i bruk, bør strømkilden være frakoblet.

9. Sørg for at du slår AV og kobler fra støpslet fra

stikkontakten for å unngå en alvorlig ulykke før den nedtrykte midtslipeskiven blir montert og demontert.

Bruk av et strømuttak med jordfeilbryter på 30 mA eller mindre anbefales til enhver tid. SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. G10SD2 / G12S2 / G13SD: Vinkelsliper Les alle advarsler og sikkerhetsinstruksjoner. Ha alltid på deg vernebriller. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2002/96/EF om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. V Merkespenning Vekselstrøm

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp nedenfor. ○ Justeringsnøkkel ...........................................................1 ○ Sidehåndtak ..................................................................1 ○ Nedtrykt midtslipeskive .................................................1 Standard tilbehør kan endres uten varsel. ANVENDELSE ○ Fjerning av støp og overfl atebehandling av arbeider i ulike typer stål, bronse og aluminium. ○ Sliping av sveisede deler, eller deler som er skåret av ved hjelp av sveisebrenner. ○ Sliping av syntetisk harpiks, skifer, murstein, marmor osv. ○ Skjæring av syntetisk betong, stein, murstein, marmor og lignende materialer. SPESIFIKASJONER Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 134. MERK På grunn av HITACHIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

Handling Figur Side Montering og justering av vernedeksel

Montering av skjærehjul 4 135 Bryterbruk 5 136 Slipevinkel og slipemetode 6 136 Bytte karbonbørstene 7 136 Valg av tilbehør ― 137

Sørg for at den nedtrykte midtslipeskiven er fri for sprekker og overfl atedefekter.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare. 0000BookG10SD2.indb560000BookG10SD2.indb56 2014/10/319:11:492014/10/319:11:4957 Norsk

3. Inspisere karbonbørstene (Fig. 7)

Motoren har karbonbørster, dette er forbruksdeler. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut med en kullbørste med samme kullbørstenummer ⓐ, som vist på fi guren, når den blir helt nedslitt eller begynner å nærme seg “slitegrensen” ⓑ. I tillegg må du alltid holde karbonbørstene rene og passe på at de glir fritt innenfor børsteholderne.

4. Bytte karbonbørstene (Fig. 7)

(Demontering) (1) Løsne tappeskruen D4 ⓒ som holder på plass haledekslet ⓓ og fjern haledekslet. (2) Bruk den ekstra sekskantede skiftenøkkelen eller lille skrutrekkeren til å trekke opp kanten på fjæren ⓔ som holder nede karbonbørsten. Fjern kanten av fjæren mot utsiden av børsteholderen ⓕ. (3) Fjern enden på grisehalen ⓖ på karbonbørsten ⓗ fra terminaldelen av børsteholderen, og fjern deretter karbonbørsten fra børsteholderen. (Montering) (1) Sett inn enden på grisehalen på karbonbørsten i terminaldelen av børsteholderen. (2) Sett inn karbonbørsten i børsteholderen. (3) Bruk den ekstra sekskantede skiftenøkkelen eller lille skrutrekkeren til å sette kanten på fjæren tilbake på hodet på karbonbørsten. (4) Monter haledekslet og stram tappeskruen D4.

5. Skifte ut strømkabelen

Hvis det er nødvendig å skifte ut strømkabelen, må dette gjøres av et autorisert Hitachi-verksted for å forhindre en sikkerhetsfare.

6. Vedlikehold av motoren

ADVARSEL Du må alltid bruke vernebriller og støvrespiratorer når du blåser luft fra haledeksellufthullet med bruk av en luftpistol osv. Hvis dette ikke overholdes, kan det føre til at luft som sprutes ut, inhaleres eller kommer inn i øynene dine. Motorrotasjonen er selve “hjertet” til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann. MERK Når arbeidet er ferdig, blåser du luft som ikke inneholder fuktighet fra haledeksellufthullet ved bruk av en luftpistol osv. mens du kjører motoren uten last. Dette er eff ektivt for å fjerne all skitt og støv som har samlet seg opp. Skitt og støv som samler seg opp inne i motoren, kan føre til funksjonsfeil. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. GARANTI Vi garanterer Hitachi elektroverktøy i samsvar med lovfestet/ landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert Hitachi-verksted. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871. Målt A-veid lydeff ektnivå: 95 dB (A). Målt A-veid lydtrykknivå: 84 dB (A). Usikkerhet K: 3 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745. Plansliping: Vibrasjon emisjonsverdi per time

Usikkerhet K = 1,5 m/s
