РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ASCD 12150 W8C Fein

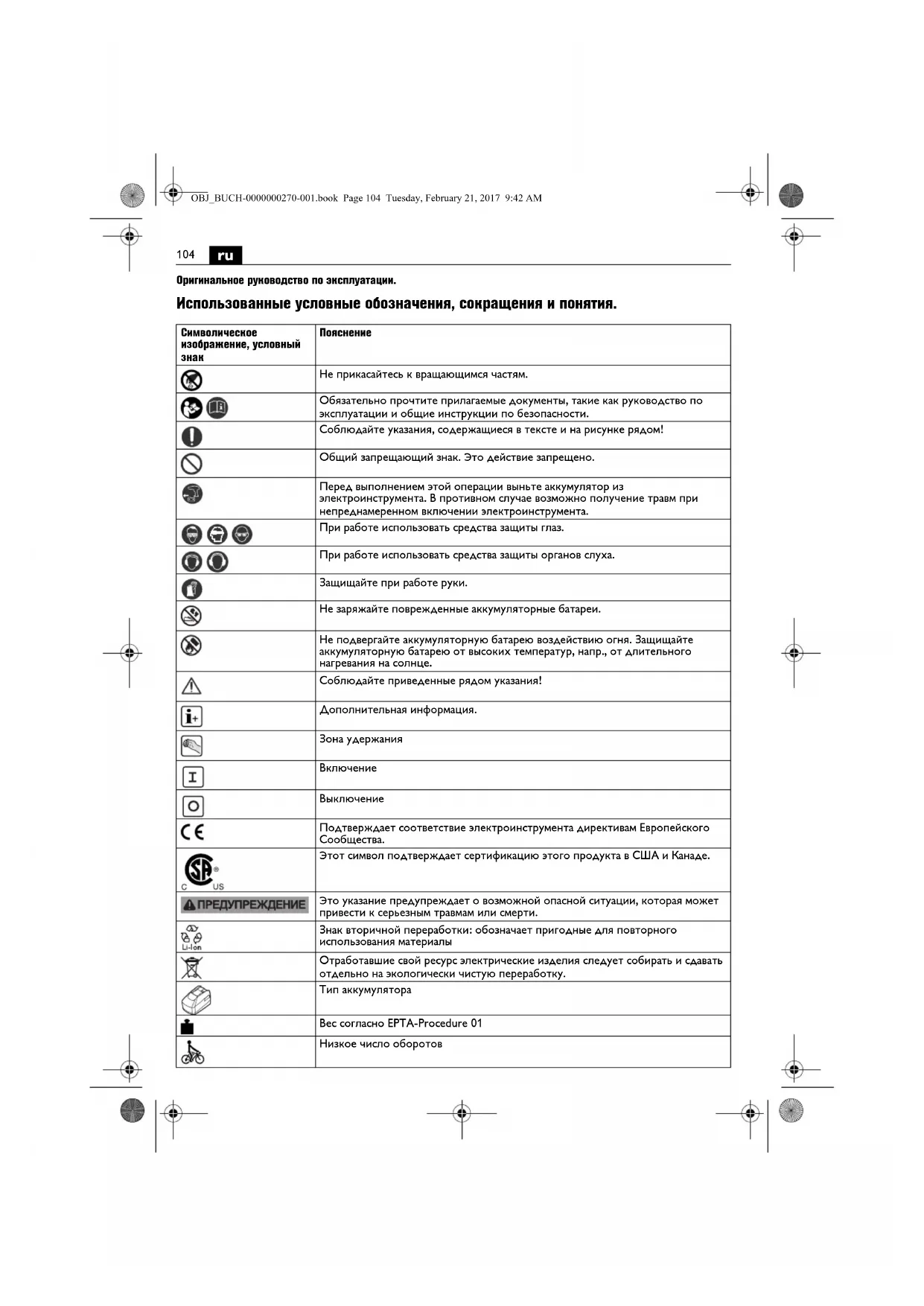

Оригинальное руководство по эксплуатации. Использованные условные обозначения, сокращения и понятия. Символическое изображение, условный

Не прикасайтесь к вращающимся частям. Обязательно прочтите прилагаемые документы, такие как руководство по эксплуатации и общие инструкции по безопасности. Соблюдайте указания, содержащиеся в тексте и на рисунке рядом! Общий запрещающий знак. Это действие запрещено. Перед выполнением этой операции выньте аккумулятор из электроинструмента. В противном случае возможно получение травм при непреднамеренном включении электроинструмента. При работе использовать средства защиты глаз. При работе использовать средства защиты органов слуха. Защищайте при работе руки. Не заряжайте поврежденные аккумуляторные батареи. Не подвергайте аккумуляторную батарею воздействию огня. Защищайте аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце. Соблюдайте приведенные рядом указания! Дополнительная информация. Зона удержания

Подтверждает соответствие электроинструмента директивам Европейского Сообщества. Этот символ подтверждает сертификацию этого продукта в США и Канаде. Это указание предупреждает о возможной опасной ситуации, которая может привести к серьезным травмам или смерти. Знак вторичной переработки: обозначает пригодные для повторного использования материалы Отработавшие свой ресурс электрические изделия следует собирать и сдавать отдельно на экологически чистую переработку. Тип аккумулятора Вес согласно EPTA-Procedure 01 Низкое число оборотов OBJ_BUCH-0000000270-001.book Page 104 Tuesday, February 21, 2017 9:42 AM105

Для Вашей безопасности. Прочтите все указания и инструкции по технике безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут стать причиной поражения электрическим током, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Не применяйте настоящий электроинструмент, предварительно не изучив основательно и полностью не усвоив это руководство по эксплуатации, а также приложенные «Общие указания по технике безопасности» (номер публикации 3 41 30 054 06 1). Сохраняйте названные документы для дальнейшего использования и приложите их к электроинструменту при его передаче другому лицу или при его продаже. Высокое число оборотов Кривая крутящего момента при твердом основании, напр., винтах и гайках с шайбами (в зависимости от диаметра и прочности винта) Кривая крутящего момента при пружинящем основании, напр., колесных ободах автомобиля, пружинных кольцах, тарельчатых пружинах, распорных пальцах, удлинителях Кривая крутящего момента при мягком основании, напр., древесине (зависит от диаметра и длины шурупа), свинцовых или волоконных шайбах, упаковочных

• Настоящий электроинструмент может дополнительно работать с классами напряжения 12 В и 14,4 В с неидентичными рабочими характеристиками. (**) может содержать цифры или буквы *** частичный объем поставки

Eдиница измерения, международное обозначение Eдиница измерения,

U V В Электрическое напряжение постоянного тока f Hz Гц Частота питающей сети

, rpm, r/min /мин Число оборотов на холостом ходу (при полностью заряженном аккумуляторе)

/мин Частота ударов M... Nm Нм Крутящий момент (завинчивание в твердые

inch дюйм Шестигранный патрон inch дюйм Квадратный хвостовик Ø mm мм Диаметр круглой части

dB дБУровень звукового давления

dB дБУровень звуковой мощности

pCpeak dB дБМакс. уровень звукового давления K... Погрешность m/s

Вибрация в соответствии с EN 60745 (векторная сумма трех направлений)

Cреднеарифметическое значение суммарной

м, с, кг, A, мм, В, Вт, Гц, Н, °C, дБ,

Основные и производные единицы измерения Международной системы единиц СИ. Символическое изображение, условный

Учитывайте также соответствующие национальные правила по охране труда. Назначение электроинструмента: Ручной ударный шуруповерт для закручивания и выкручивания винтов/шурупов и гаек для работы в закрытых помещениях без подачи воды с допущенной фирмой FEIN сменной оснасткой и принадлежностями. Специальные указания по технике безопасности. При выполнении работ, при которых шуруп может задеть скрытую электропроводку, держите электроинструмент за изолированные ручки. Контакт с находящейся под напряжением проводкой может привести к поражению электрическим током. Следите за скрытой электрической проводкой, газопроводом и водопроводом. До начала работы проверить рабочий участок, например, металлоискателем. При работе использовать средства защиты органов слуха. Применяйте средства индивидуальной защиты. В зависимости от выполняемой работы применяйте защитный щиток для лица, защитное средство для глаз или защитные очки. Насколько уместно, при- меняйте противопылевой респиратор, средства защиты органов слуха, защитные перчатки или специальный фартук, которые защищают Вас от абразивных частиц и частиц материала. Глаза должны быть защищены от летающих в воздухе посторонних частиц, которые могут образовываться при выполнении различных работ. Противопылевой респиратор или защитная маска органов дыхания должны задерживать образующуюся при работе пыль. Продолжительное воздействие сильного шума может привести к потере слуха. Закрепляйте обрабатываемую деталь. Закрепленная, например, в тисках деталь удерживается надежнее, чем в Вашей руке. Крепко держите электроинструмент в руках. Не исключено возникновение отдачи. Не обрабатывайте материалы с содержанием асбеста. Aсбест является возбудителем рака. Запрещается закреплять на электроинструменте таблички и обозначения с помощью винтов и заклепок. Поврежденная изоляция не защищает от поражения электрическим током. Применять приклеиваемые таблички. Не применяйте принадлежности, которые не были специально сконструированы изготовителем электроинструмента или на применение которых нет разрешения изготовителя. Безопасная эксплуатация не обеспечивается только тем, что принадлежности подходят к Вашему электроинструменту. Регулярно очищайте вентиляционные отверстия электроинструмента неметаллическим инструментом. Вентилятор двигателя затягивает пыль в корпус. Чрезмерное скопление металлической пыли может стать причиной поражения электрическим током. Никогда не смотрите с небольшого расстояния на свет лампы электроинструмента. Никогда не направляйте свет лампы в глаза других людей, которые находятся вблизи Вас. Исходящее от лампы излучение может повредить глаза. Не направляйте электроинструмент на себя, других лиц и животных. Это чревато травмами от острых или горячих режущих или шлифовальных инструментов. Использование и обращение с аккумуляторами (аккумуляторными блоками). В целях исключения при обращении с аккумуляторами таких опасностей, как получение ожогов, возгорание, взрыв, повреждение кожи и получение других травм, соблюдайте следующие

Аккумуляторы нельзя разбирать, открывать или раскалывать. Не подвергайте аккумуляторы механическим ударам. При повреждении аккумулятора и ненадлежащем его использовании возможно выделение паров и жидкостей. Вдыхание паров может привести к раздражению дыхательных путей. Вылившаяся аккумуляторная жидкость способна вызвать кожные раздражения и ожоги. Если вылившаяся из поврежденного аккумулятора жидкость попадет на окружающие предметы и детали, проверьте их, очистите и при необходимости

Не подвергайте аккумуляторную батарею воздействию тепла и огня. Не храните аккумуляторы под прямыми солнечными лучами. Вынимайте аккумуляторы из оригинальной упаковки только лишь непосредственно перед их использованием. Перед выполнением любых манипуляций с электроинструментом извлекайте из него аккумуляторную батарею. Самопроизвольное включение электроинструмента чревато опасностью

Вынимайте аккумулятор только при выключенном электроинструменте. Не допускайте попадания аккумуляторов в руки

Содержите аккумуляторы в чистоте, защищайте их от воздействия влаги и попадания на них воды. Очищайте загрязненные контакты аккумулятора и электроинструмента сухой, чистой тряпкой. Используйте только исправные оригинальные аккумуляторы фирмы FEIN, предназначенные для данного электроинструмента. При работе с неподходящими, поврежденными, отремонтированными или восстановленными аккумуляторами, подделками или аккумуляторами других производителей, а также при их зарядке существует опасность возгорания и/или взрыва. Соблюдайте указания по технике безопасности, содержащиеся в руководстве по эксплуатации зарядного устройства для аккумуляторов. OBJ_BUCH-0000000270-001.book Page 106 Tuesday, February 21, 2017 9:42 AM107

Вибрация, действующая на кисть-руку Указанный в этих инструкциях уровень вибрации определен в соответствии с методикой измерений, предписанной EN 60745, и может использоваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной

Уровень вибрации указан для основных областей применения электроинструмента. Он может отличаться при использовании электроинструмента для других применений, использовании иных рабочих инструментов или недостаточном техобслуживании. Следствием может явиться значительное увеличение вибрационной нагрузки в течение всей продолжительности работы. Для точной оценки вибрационной нагрузки нужно учитывать также и время, когда инструмент выключен или, хоть и включен, но не находится в работе. Это может снизить среднюю вибрационную нагрузку в течение всей продолжительности

Предусмотрите дополнительные меры предосторожности для защиты пользователя от воздействия вибрации, как напр.: техобслуживание электроинструмента и принадлежностей, теплые руки, организация труда. Обращение с опасной пылью При работах со снятием материала с использованием данного инструмента образуется пыль, которая может представлять собой опасность. Контакт с некоторыми видами пыли или вдыхание некоторых видов пыли как, напр., асбеста и асбестосодержащих материалов, свинцовосодержащих лакокрасочных покрытий, металлов, некоторых видов древесины, минералов, каменных материалов с содержанием силикатов, растворителей красок, средств защиты древесины, средств защиты судов от обрастания, может вызывать у людей аллергические реакции и/или стать причиной заболеваний дыхательных путей, рака, а также отрицательно сказаться на репродуктивности. Степень риска при вдыхании пыли зависит от экспозиционной дозы. Используйте соответствующее данному виду пыли пылеотсасывающее устройство и индивидуальные средства защиты и хорошо проветривайте рабочее место. Поручайте обработку содержащего асбест материала только специалистам. Древесная пыль и пыль легких металлов, горячие смеси абразивной пыли и химических веществ могут самовоспламеняться при неблагоприятных условиях или стать причиной взрыва. Избегайте искрения в сторону контейнера для пыли, перегрева электроинструмента и шлифуемого материала, своевременно опорожняйте контейнер для пыли, соблюдайте указания производителя материала по обработке, а также действующие в Вашей стране указания для обрабатываемых материалов. Указания по пользованию. Приводите в действие переключатель направления вращения только при остановленном двигателе. О термической перегрузке электроинструмента свидетельствует мигание светодиода на рукоятке. При перегрузке электроинструмент отключается. Установите переключатель направления вращения в среднее положение, чтобы избежать непреднамеренного включения, напр., при транспортировке. Приставляйте электроинструмент к гайке или винту/шурупу только в выключенном состоянии, иначе вращающаяся сменная оснастка может соскользнуть. Излишне длительная продолжительность ударного воздействия повышает износ электроинструмента. Установите продолжительность ударного воздействия в соответствии с материалом, в который закручиваются винты, и проверяйте фактический момент затяжки динамометрическим ключом. Ориентировочные данные по продолжительности ударного воздействия указаны на диаграмме на стр. 13. Рекомендация по настройке ударного шуруповерта в зависимости от размера винтов: Обращение с аккумулятором. Пользуйтесь аккумулятором и заряжайте его только в диапазоне рабочей температуры аккумулятора 0 °C –45 °C (32 °F –113 °F). В начале процесса зарядки температура аккумулятора должна находиться в рабочем диапазоне. ASCD18-300W2 (**) Ступень M макс.x [Нм] Ø винта Класс твердости 6 290 ≥ M 18 ≥ 8.8 5 210 ≥ M 16 ≥ 8.8 4 135 ≥ M 14 ≥ 8.8 385 ≥ M 12≥ 8.8 250 ≥ M 10≥ 8.8 125 ≥ M 8≥ 8.8 ASCD12-150W8 (**) Ступень M макс.x [Нм] Ø винта Класс твердости 6 135 ≥ M 14 ≥ 8.8 585 ≥ M 12≥ 8.8 450 ≥ M 10≥ 8.8 325 ≥ M 8≥ 8.8 210 ≥ M 6≥ 8.8 16 ≥ M 5≥ 8.8 OBJ_BUCH-0000000270-001.book Page 107 Tuesday, February 21, 2017 9:42 AM108

Действительная степень зарядки аккумулятора в процентах отображается только при остановленном двигателе электроинструмента. Прежде чем аккумулятор сможет достичь состояния глубокой разрядки, электроника автоматически выключает двигатель. Техобслуживание и сервисная служба. В экстремальных условиях работы при обработке металлов внутри электроинструмента может собираться токопроводящая пыль. Регулярно продувайте внутреннюю полость электроинструмента через вентиляционные щели сухим и не содержащим масла сжатым воздухом. Актуальный список запчастей к этому электроинструменту Вы найдете в Интернете по адресу: www.fein.com. При необходимости Вы можете самостоятельно заменить следующие части: рабочие инструменты, аккумулятор, держатель ремня, магазин для бит-насадок Обязательная гарантия и дополнительная гарантия изготовителя. Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN. Комплект поставки Вашего электроинструмента может не включать весь набор описанных или изображенных в этом руководстве по эксплуатации принадлежностей. Декларация соответствия. С исключительной ответственностью фирма FEIN заявляет, что настоящее изделие соответствует нормативным документам, приведенным на последней странице настоящего руководства по эксплуатации. Техническая документация: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Охрана окружающей среды, утилизация. Упаковку, пришедшие в негодность электроинструменты и принадлежности следует собирать для экологически чистой утилизации. Сдавайте аккумуляторы на утилизацию только в разряженном состоянии. Для предотвращения коротких замыканий в неполностью разряженных аккумуляторах изолируйте штекерные соединения клейкой лентой. Светодиодный

Значение Действие 1 – 4 зеленых

Подождите, пока аккумулятор не

м, с, кг, A, мм, В, Вт, Гц, Н, °C, дБ,

Светодиод Значение Действие 1 – 4 зелени
