РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MCRB043DAB YAMAHA

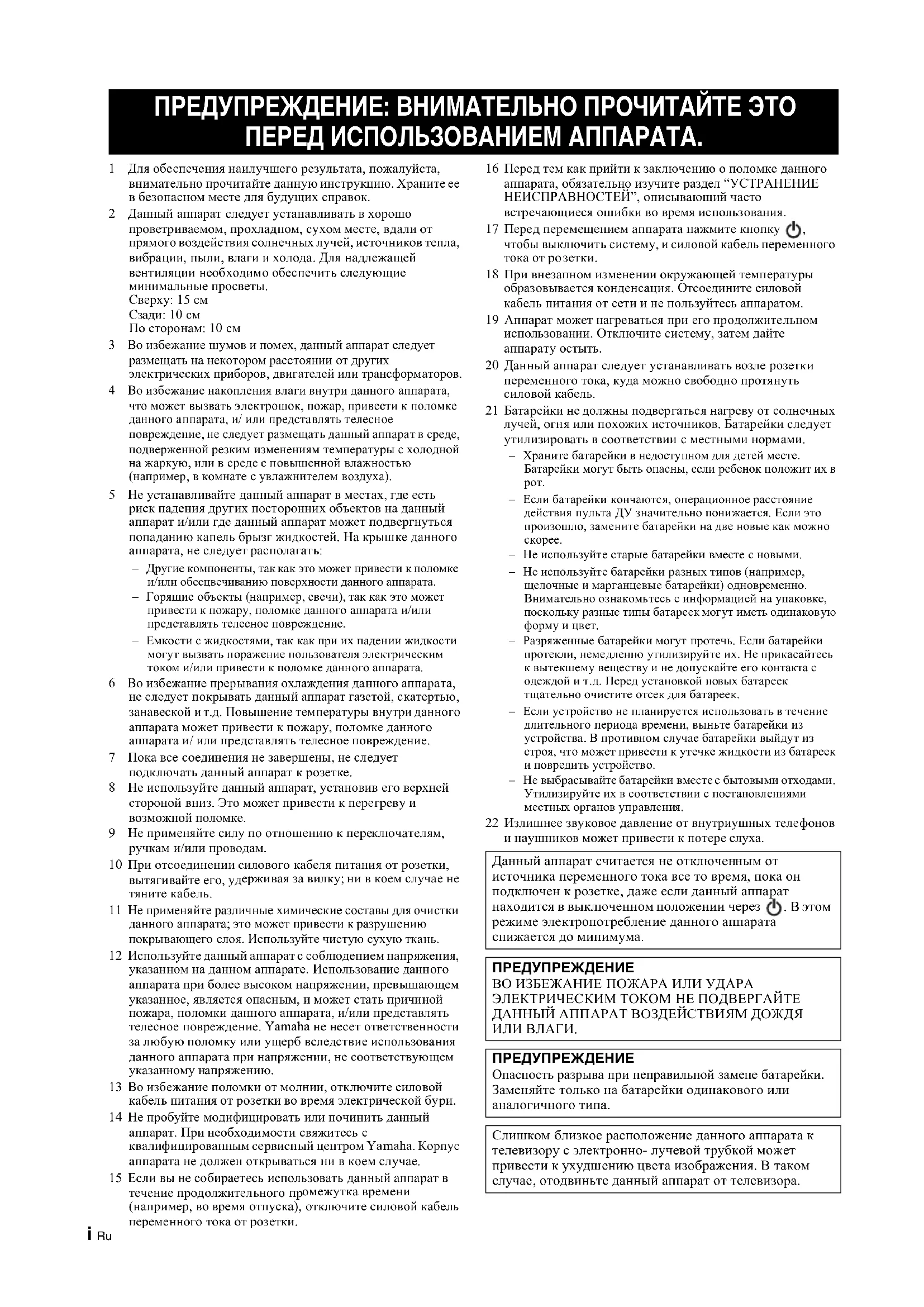

ади: 10 см По сторонам: 10 см 3 Во избежание шумов и помех, данный аппарат следует размещать на некотором расстоянии от других электрических приборов, двигателей или трансформаторов. 4 Во избежание накопления влаги внутри данного аппарата, что может вызвать электрошок, пожар, привести к поломке данного аппарата, и/ или представлять телесное повреждение, не следует размещать данный аппарат в среде, подверженной резким изменениям температуры с холодной на жаркую, или в среде с повышенной влажностью (например, в комнате с увлажнителем воздуха). 5 Не устанавливайте данный аппарат в местах, где есть риск падения других посторонних объектов на данный аппарат и/или где данный аппарат может подвергнуться попаданию капель брызг жидкостей. На крышке данного аппарата, не следует располагать: – Другие компоненты, так как это может привести к поломке и/или обесцвечиванию поверхности данного аппарата. – Горящие объекты (например, свечи), так как это может привести к пожару, поломке данного аппарата и/или представлять телесное повреждение. – Емкости с жидкостями, так как при их падении жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке данного аппарата. 6 Во избежание прерывания охлаждения данного аппарата, не следует покрывать данный аппарат газетой, скатертью, занавеской и т.д. Повышение температуры внутри данного аппарата может привести к пожару, поломке данного аппарата и/ или представлять телесное повреждение. 7 Пока все соединения не завершены, не следует подключать данный аппарат к розетке. 8 Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке. 9 Не применяйте силу по отношению к переключателям, ручкам и/или проводам. 10 При отсоединении силового кабеля питания от розетки, вытягивайте его, уд ерживая за вилку; ни в коем случае не тяните кабель. 11 Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань. 12 Используйте данный аппарат с соблюдением напряжения, указанном на данном аппарате. Использование данного аппарата при более высоком напряжении, превышающем указанное, является опасным, и может стать причиной пожара, поломки данного аппарата, и/или представлять телесное повреждение. Yamaha не несет ответственности за любую поломку или ущерб вследствие использования данного аппарата при напряжении, не соответствующем указанному н

13 Во избежание поломки от молнии, отключите силовой кабель питания от розетки во время электрической бури. 14 Не пробуйте модифицировать или починить данный аппарат. При необходимости свяжитесь с квалифицированным сервисный центром Yamaha. Корпус аппарата не должен открываться ни в коем случае. 15 Если вы не собираетесь использовать данный аппарат в течение продолжительного пр омежутка времени (например, во время отпуска), отключите силовой кабель переменного тока от розетки. 16 Перед тем как прийти к заключению о поломке данного аппарата, обязательно изучите раздел “УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ”, описывающий часто встречающиеся ошибки во время использования. 17 Перед перемещением аппарата нажмите кнопку , чтобы выключить систему, и силовой кабель переменного

18 При внезапном изменении окружающей температуры образовывается конденсация. Отсоедините силовой кабель питания от сети и не пользуйтесь аппаратом. 19 Аппарат может нагреваться при его продолжительном использовании. Отключите систему, затем дайте аппарату остыть. 20 Данный аппарат следует устанавливать возле розетки переменного тока, куда можно свободно протянуть силовой кабель. 21 Батарейки не должны по двергаться нагреву от солнечных лучей, огня или похожих источников. Батарейки следует утилизировать в соответствии с местными нормами. – Храните батарейки в недоступном для детей месте. Батарейки могут быть опасны, если ребенок положит их в – Если батарейки кончаются, операционное расстояние действия пульта ДУ значительно понижается. Если это произошло, замените батарейки на две новые как можно – Не используйте старые батарейки вместе с новыми. – Не используйте батарейки разных т ипов (например, щелочные и марганцевые батарейки) одновременно. Внимательно ознакомьтесь с информацией на упаковке, поскольку разные типы батареек могут иметь одинаковую форму и цвет. – Разряженные батарейки могут протечь. Если батарейки протекли, немедленно утилизируйте их. Не прикасайтесь к вытекшему веществу и не допускайте его контакта с одеждой и т.д. Перед установкой но вых батареек тщательно очистите отсек для батареек. – Если устройство не планируется использовать в течение длительного периода времени, выньте батарейки из устройства. В противном случае батарейки выйдут из строя, что может привести к утечке жидкости из батареек и повредить устройство. – Не выбрасывайте батарейки вместе с бытовыми отходами. Утилизируйте их в соответствии с постановлениями местных органов управления. 22 Излишнее звуковое давление от внутриушных телефонов и наушников может привести к потере слуха. ПРЕДУПРЕЖДЕНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО ПЕРЕД ИСПОЛЬЗОВАНИЕМ АППАРАТА. Данный аппарат считается не отключенным от источника переменного тока все то время, пока он подключен к розетке, даже если данный аппарат находится в выключенном положении через

режиме электропотребление данного аппарата снижается до минимума. ПРЕДУПРЕЖДЕНИЕ ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ

• ПРЕДУПРЕЖДЕНИЕ Опасность разрыва при неправильной замене батарейки. Заменяйте только на батарейки одинакового или аналогичного типа. Слишком близкое расположение данного аппарата к телевизору с электронно- лучевой трубкой может привести к ухудшению цвета изображения. В таком случае, отодвиньте данный аппарат от телевизора.1 Ru НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ p. 2
• Передняя панель p. 2
• Дисплей передней панели p. 2
• Пульт ДУ p. 3
• ПОДКЛЮЧЕНИЯ p. 4
• Подключение колонок и антенны p. 4
• Подключение кабеля питания p. 5
• Другие подключения p. 5
• Про состояние ожидания p. 5

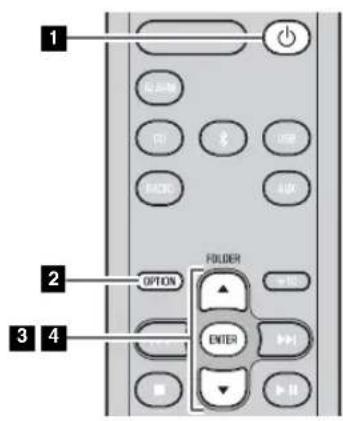

• НАСТРОЙКА ЧАСОВ (МЕНЮ НАСТРОЕК) p. 6
• ПРОСЛУШИВАНИЕ CD-ДИСКОВ И USB-УСТРОЙСТВ p. 7
• Воспроизведение CD-диска p. 7
• Воспроизведение с USB-устройства p. 8
• Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ) p. 8
• ПРОСЛУШИВАНИЕ МУЗЫКИ С УСТРОЙСТВА, ИМЕЮЩЕГО КОМПОНЕНТ Bluetooth p. 9
• Воспроизведение музыки с устройства с функцией Bluetooth p. 9
• Повторное подключение устройства по Bluetooth p. 10
• Разрыв подключения по Bluetooth p. 10
• ПРОСЛУШИВАНИЕ DAB-СТАНЦИЙ (только MCR-B043D) p. 11
• Подготовка к приему DAB-сигнала p. 11
• Выбор DAB-станции p. 12

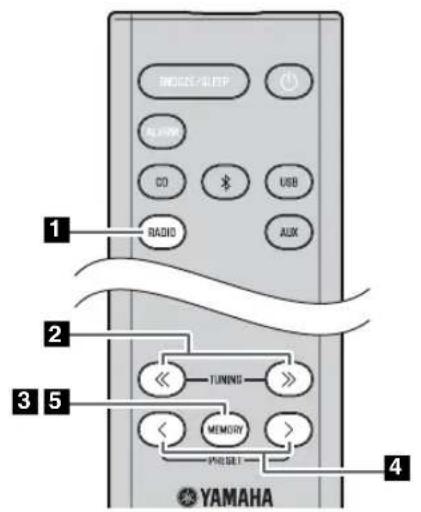

• Предварительная настройка DAB-станций (только с пульта ДУ) p. 13

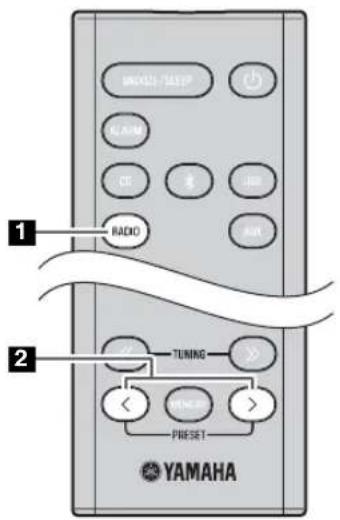

• Выбор предварительно заданных DAB-станций p. 14
• Проверка уровня сигнала DAB-станции (меню настроек) p. 14
• ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ p. 15
• Выбор FM-радиостанции p. 15
• Предварительная настройка FM-радиостанций (только с пульта ДУ) p. 16
• Выбор предварительно настроенных FM-радиостанций ПРОСЛУШИВАНИЕ ВНЕШНИХ ИСТОЧНИКОВ p. 17

• Воспроизведение музыки с внешних устройств, например, CD-дисков с музыкой и данными, USB-устройств или внешних устройств через гнездо AUX, и прослушивание радиостанций.

• (Только MCR-B043D) Прослушивание DAB-радиостанций.

• Благодаря технологии Bluetooth вы сможете наслаждаться чистым звуком без использования проводов.

• Использование любимой мелодии или звукового сигнала в качестве звонка будильника. В заданное время сигнала выбранная мелодия воспроизводится с указанной громкостью, обеспечивая вам идеальное начало дня (функция IntelliAlarm).

• Можно легко сохранить любимые радиостанции: до 30 FM- и 30 DAB-радиостанций (функция DAB доступна только для модели MCR-B043D).

• Низкие, средние и высокие частоты можно настроить в соответствии с индивидуальными предпочтениями. Об этом руководстве

• Если операцию можно выполнить с помощью кнопок на самом устройстве или с пульта ДУ, в инструкции будет описываться выполнение операции с помощью пульта ДУ.

• указывает на меры предосторожности при использовании устройства и на ограничения его функций.

• указывает на дополнительные инструкции по оптимальному использованию. Использование пульта ДУ Установка батареек в пульт ДУ

Прилагаемые аксессуары Батарейки (x 2)(AAA, R03, UM-4)FM-антенна(для MCR-B043)Пульт ДУ Кабель для подключения колонок (1,5 м x 2)DAB/FM-антенна(для MCR-B043D)Не далее, чем на расстоянии 6 м Найдите отметки “+” и “–” на батарейках и вставьте их соответствующим образом. (в конце данного руководства) Дополнительная информация ...........................i2 Ru 1 (питание) Нажмите эту кнопку, чтобы включить или выключить (перевести в режим ожидания) устройство. Существует два типа состояния ожидания (

стр.5).2 Порт USB Используйте для подключения USB-устройства (+ стр.5, 8). (гнездо для подключения наушников) Используйте для подключения наушников. 4 SOURCE Выбор аудиоисточника для воспроизведения. При многократном нажатии выбранный источник изменяется в следующем порядке. CD USB DAB* FM BT AUX *Только MCR-B043D5 Регулятор VOLUMEРегулировка громкости.6 Кнопки управления воспроизведением Используйте их для управления CD-диском/USB- устройством.7 PRESET / Используйте эти кнопки, чтобы выбрать сохраненную радиостанцию (+ стр. 16, 17). 8 Дисплей передней панели На дисплее отображается время и другая информация. 9 Слот для диска Чтобы воспроизвести CD-диск, вставьте его в этот слот (+ стр.7). 0 (кнопка извлечения диска) Извлечение CD-диска (операция невозможна, если отображается меню настроек (+ стр. 18)). 1 Время сигнала Указывает время сигнала (+ стр.20). 2 Индикатор повторного воспроизведения/воспроизведения в случайном порядке Показывает режим воспроизведения (+ стр.8). 3 Дополнительный индикатор (только MCR-B043D) Включается в случае проигрывания дополнительной станции во время прослушивания станции DAB. 4 Многофункциональный индикатор Показывает различную информацию, включая показания часов, номер воспроизводимой дорожки или частоту радиостанции. 5 Приемник сигнала пульта ДУ Убедитесь в том, что этот датчик не перекрыт

стр.1).6 Индикатор будильника Включается, если установлено время сигнала (+ стр.20).7 Индикатор режима ожидания Включается, если установлен таймер перехода в режим ожидания (+ стр.19). НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ Передняя панель

: воспроизведение/пауза: остановка/ : пропуск, обратный/прямой поиск (нажмите и удерживайте кнопку) Дисплей передней панели

6 73 Ru НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИРусский 1 Передатчик сигнала пульта ДУ 2 (питание) Нажмите эту кнопку, чтобы включить или выключить (перевести в режим ожидания) устройство. Существует два типа состояния ожидания (

стр.5). 3 SNOOZE/SLEEP Установите таймер перехода в режим ожидания или переключите будильник в режим повторения сигнала (+ стр. 19, 21). 4 ALARM Используется для включения и выключения будильника (+ стр.21). 5 Кнопки выбора источника Выбор аудиоисточника для воспроизведения. В режиме ожидания (кроме режима ожидания ECO) нажатие одной из этих кнопок вызовет автоматическое включение устройства. (Только MCR-B043D) При прослушивании радио нажмите кнопку RADIO для переключения между DAB/FM. 6 OPTION Показывает меню настроек (+ стр.18). 7 Кнопки выбора элементов FOLDER S/T: переключение папки воспроизведения и выбор элементов или редактирование числовых значений при воспроизведении музыки с CD- дисков с данными и USB-устройств. ENTER: подтверждение выбранного элемента или

8 Кнопки управления воспроизведением Используйте их для управления CD-диском или USB-устройством. 9 (повторное воспроизведение)/ (воспроизведение в случайном порядке) Воспроизведение музыки на CD-диске или USB- устройстве в режиме повторного воспроизведения/ воспроизведения в случайном порядке (+ стр.8). 0 TUNING / Настройка радио (+ стр. 15, 16). A PRESET / Выбор сохраненной радиостанции (+ стр. 16, 17). B MEMORY Сохранение радиостанции (+ стр.16). C +10 Пропуск десяти композиций вперед от воспроизводимой дорожки. При воспроизведении CD-диска с данными или USB- устройства данная кнопка позволяет пропустить десять композиций в составе текущей папки. D DISPLAY Переключение информации, отображаемой на дисплее передней панели (+ стр. 7, 8, 15). E VOLUME +/– Регулировка громкости. F MUTE Выключение и включение звука.

: остановка : воспроизведение/пауза пропуск, обратный/прямой поиск (нажмите и удерживайте кнопку)4 Ru Подключите колонки и антенну. Не подключайте шнур питания данного устройства, пока не закончите подключение всех кабелей. В случае слабого радиосигнала попробуйте изменить высоту, направление или расположение антенны, чтобы найти место, где прием сигнала лучше. Прием сигнала улучшится, если вместо прилагаемой антенны использовать имеющуюся в продаже наружную

ПОДКЛЮЧЕНИЯ Подключение колонок и антенны

• Необходимо снять изоляционную вкладку (покрытие) с конца кабеля для подключения колонок, чтобы открыть проводящий контакт.

• Проверьте соединения; убедитесь в том, что правая и левая колонки (L, R), а также полярность (красный: +, черный: –) подсоединены правильно. Если соединения выполнены неправильно, звук будет неестественным и низких частот может быть недостаточно. Звук может вообще отсутствовать, если

единения выполнены неправильно.

• Следите за тем, чтобы проводящие контакты кабеля для подключения колонок не касались друг друга, а также других металлических деталей. В противном случае это может повредить данное устройство или колонки.

• Используйте только поставляемые в комплекте колонки. При использовании других колонок звук может быть неестественным.

• Если данное устройство исп ользуется рядом с ЭЛТ-дисплеем и наблюдается искажение цвета или наличие шума на дисплее, переместите колонки дальше от дисплея.Плотно скрутите оголенные провода, так чтобы отдельные провода не расходились. Прилагаемая антенна Не забудьте выдвинуть антенну. К настенной розетке переменного тока(MCR-B043)5 Ru ПОДКЛЮЧЕНИЯРусский Когда все подключения выполнены, подсоедините шнур питания данного устройства к розетке переменного тока. USB-устройство Подключите USB-устройство к USB-порту на передней панели. Для получения подробной информации о воспроизводимых файлах см. раздел “ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB” (+ стр.25). Внешние устройства С помощью имеющегося в продаже кабеля с мини-штекером 3,5 мм подключите внешнее устройство к гнезду AUX на задней панели данного устройства. В данном устройстве реализованы два типа состояния ожидания. Выберите необходимый режим в меню настроек POWER SAVING (+ стр. 18).

• Настройка по умолчанию Подключение кабеля питания Другие подключения Про состояние ожидания

(POWER SAVING) Отображение

Подключение Bluetoot h Зарядка USB-

отображаются Отключено Включено Отключено Режим ожидания NORMAL

отображаются Включено Включено Включено Задняя панель Если данное устройство подключено к розетке переменного тока, USB-устройство автоматически заряжается.

• Остановите воспроизведение перед отключением USB-устройства.

• Зарядка может быть невозможна в зависимости от USB-устройства. AUX IN Задняя панель6 Ru Вы будете использовать меню настроек (+ стр. 18), чтобы задать дату и время на устройстве. НАСТРОЙКА ЧАСОВ (МЕНЮ НАСТРОЕК) 1 Нажмите кнопку , чтобы включить устройство. 2 Нажмите кнопку OPTION. Появится меню настроек. 3 Нажмите кнопку S/T, чтобы выбрать пункт “CLOCK SET”, а затем нажмите кнопку ENTER. На дисплее появится надпись “CLOCK YEAR”, а задаваемое числовое значение будет мигать. 4 Установите дату и время. Нажмите кнопку ▲/▼, чтобы изменить каждое числовое значение, а затем нажмите кнопку ENTER, чтобы подтвердить настройки. Установите параметры в следующем порядке: год месяц день час минута. После окончания настройки часов на дисплее появится надпись “Completed!”. В момент завершения настройки часов отсчет секунд начнется с 0.
• В процессе выполнения этих настроек можно нажать кнопку DISPLAY, чтобы выбрать формат времени (12-часовой / 24-часовой).

• В случае отмены настройки без изменения показаний нажмите кнопку OPTION до подтверждения изменений. Если устройство будет оставаться без питания в течение часа, произойдет сброс настроек времени.

Apr Jan Feb Mar Apr May Jun Январь Февраль Март Апрель Май Июнь Jul Aug Sep Oct Nov Dec Июль Август Сентябрь Октябрь Ноябрь Декабрь

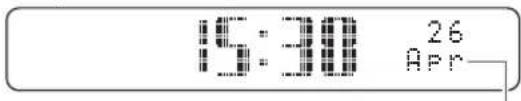

Вид дисплея (24-часовой режим), когда устройство включено Вид дисплея (24-часовой режим), когда устройство выключено (находится в режиме ожидания)

• В режиме ожидания ECO часы не отображаются.7 Ru Пропуск папок (только с пульта ДУ) Отображение информации на дисплее (только с пульта ДУ) ПРОСЛУШИВАНИЕ CD-ДИСКОВ И USB-УСТРОЙСТВ Устройство будет работать следующим образом при воспроизведении дорожек/файлов на CD-дисках/устройствах USB.

• Если воспроизведение CD-диска/USB-устройства остановлено, воспроизведение начнется с начала прослушиваемой дорожки при возобновлении операции.

• Если кнопка нажимается во время остановки воспроизведения, то при возобновлении воспроизведения дорожки будут проигрываться следующим образом: − Для аудио CD: с первой дорожки на CD-диске.

Для CD с данными*/USB-устройства: с первой дорожки в папке, содержащей дорожку, которая прослушивалась в последний раз.

• Устройство автоматически выключится, если в течение 20 минут после остановки воспроизведения CD-диска/ USB-устройства не выполнялись никакие операции. *“CD с данными” — это CD-диск, который содержит файлы в формате MP3/WMA. Для получения подробной информации о воспроизводимых дисках и файлах см. раздел “ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB” (+ стр. 25). Воспроизведение CD-диска 1 Нажмите кнопку источника CD, чтобы выбрать CD-диск в качестве аудиоисточника. Если CD-диск уже вставлен, начнется воспроизведение. 2 Вставьте CD-диск в слот для диска. Воспроизведение начнется автоматически. Воспроизведением можно управлять с помощью пульта ДУ или передней панели данного устройства (

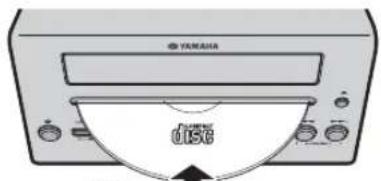

стр. 2, 3). Вставьте CD, направив сторону с этикеткой вверх. Папки и файлы на CD с данными воспроизводятся в алфавитном порядке. При воспроизведении CD с данными можно использовать кнопки FOLDER ▲/▼ на пульте ДУ, чтобы выбрать папку. Номер папки (только для CD с данными) или номер композиции/файла отображается на дисплее в течение нескольких секунд, когда начинается воспроизведение или дорожка пропускается. При нажатии кнопки DISPLAY на пульте ДУ во время воспроизведения или паузы информация на дисплее передней панели будет отображаться в следующем порядке. - Время, прошедшее с начала воспроизведения композиции - Оставшееся время воспроизведения композиции (только для аудио CD) - Название композиции* - Название альбома* - Имя исполнителя* - Имя файла (только для CD-дисков с данными) - Имя папки (только для CD-дисков с данными)

Отображается только в случае, если композиция содержит эти данные.

2ПРОСЛУШИВАНИЕ CD-ДИСКОВ И USB-УСТРОЙСТВ 8 Ru Пропуск папок (только с пульта ДУ) Отображение информации на дисплее (только с пульта ДУ) Статус воспроизведения обозначается индикатором повторного воспроизведения/воспроизведения в случайном порядке на дисплее передней панели. Повторное воспроизведение Воспроизведение в случайном порядке Воспроизведение с USB-устройства 1 Нажмите кнопку источника USB, чтобы выбрать USB-устройство в качестве аудиоисточника. Если USB-устройство уже подключено, начнется воспроизведение. 2 Подключите USB-устройство к USB-порту. Воспроизведение начнется автоматически. Воспроизведением можно управлять с помощью пульта ДУ или передней панели данного устройства

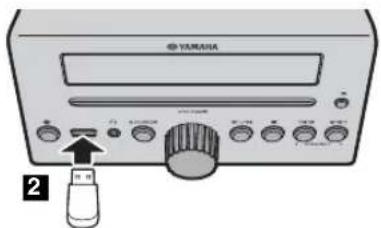

стр. 2, 3). Папки и файлы будут воспроизводиться в том порядке, в котором они записаны. Остановите воспроизведение перед отключением USB-устройства. При воспроизведении с USB-устройства можно использовать кнопки FOLDER ▲/▼ на пульте ДУ, чтобы выбрать папку. Номер папки/файла отображается на дисплее в течение нескольких секунд, когда начинается воспроизведение или дорожка пропускается. При нажатии кнопки DISPLAY на пульте ДУ во время воспроизведения или паузы информация на дисплее передней панели будет отображаться в следующем порядке

- Время, прошедшее с начала воспроизведения композиции - Название композиции* - Название альбома* - Имя исполнителя* - Имя файла- Имя папки

Отображается только в случае, если композиция содержит эти данные. Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ)

Нажмите кнопку (повтор) несколько раз, чтобы выбрать один из следующих режимов воспроизведения. Нет отображения: режим повторного воспроизведения отключен : 1 дорожка : все дорожки в папке (только CD с данными и USB-устройство): все дорожки Нажмите кнопку (в случайном порядке) несколько раз, чтобы выбрать один из следующих режимов воспроизведения. Нет отображения: режим воспроизведения в случайном порядке отключен : все дорожки в папке (только CD с данными и USB-устройство) : все дорожки9 Ru Данное устройство поддерживает работу по Bluetooth. Вы можете наслаждаться беспроводным прослушиванием музыки с устройства, поддерживающего функцию Bluetooth (мобильного телефона, цифрового аудиопроигрывателя и т. п.). Ознакомьтесь также с руководством пользователя для устройства с функцией Bluetooth. Эту операцию необходимо выполнить при первом подключении устройства с функцией Bluetooth к аудиосистеме или после удаления настроек по дключения. Подключение по сути является регистрацией подключаемого устройства (в дальнейшем называемого “другое устройство”) к данной системе. После завершения этой операции последующие подключения будут проходить быстро даже после разрыва соединения по Bluetooth (+ стр. 10). В случае ошибки подключения обратитесь к разделу “Bluetooth” в разделе “УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ” (+ стр. 23). Компания Yamaha не гарантирует возможность коммутации между данным устройством и всеми другими устройствами, совместимыми с функцией Bluetooth.

• К данному устройству можно подключить до 4 других устройств. При подключении пятого устройства данные о регистрации устройства с наиболее старой датой подключения будут удалены.

• При подключении к устройству с функцией Bluetooth и выполнении регистрации другого ус тройства текущее подключение по Bluetooth будет отменено. ПРОСЛУШИВАНИЕ МУЗЫКИ С УСТРОЙСТВА, ИМЕЮЩЕГО

Bluetooth Воспроизведение музыки с устройства с функцией Bluetooth 1 Удерживайте кнопку более 2 секунд, чтобы перейти в режим регистрации.

• Режим регистрации длится 5 минут.

• В режиме регистрации на дисплее передней панели данного устройства появится надпись “BT Pairing...”. Перейти в режим регистрации можно также, нажав и удерживая кнопку SOURCE на данном устройстве. 2 Выполните регистрацию другого устройства по Bluetooth. Для получения подробной информации ознакомьтесь также с руководством пользователя для другого устройства.

В списке подключений по Bluetooth

устройства выберите данную аудиосистему (MCR-B043 Yamaha или MCR-B043D Yamaha). После установки соединения на дисплее передней панели данного устройства появится надпись “BT Pairing OK”. При запросе пароля введите значение “0000”.

Установите соединение между аудиосистемой и другим устройством по Bluetooth

5 Начните воспроизведение музыки с устройства с функцией Bluetooth. Убедитесь, что громкость аудиосистемы настроена не слишком высоко. Рекомендуется отрегулировать громкость на другом устройстве.

• Если выполняется подключение к данному устройству по Bluetooth с другого устройства, когда данное устройство находится в режиме ожидания (кроме режима ожидания ECO), данное устройство будет автоматически включено.

• При разрыве соединения по Bluetooth с другого устройства и установленном Bluetooth в качестве аудиоисточника устройства она автоматически выключится.

• Если в качестве аудиоисточника выбран Bl uetooth, данное устройство автоматически выключится, при условии что в течение 20 минут не будет активно ни одно подключение по Bluetooth и не будут выполняться никакие операции.

Pairing OK 3ПРОСЛУШИВАНИЕ МУЗЫКИ С УСТРОЙСТВА, ИМЕЮЩЕГО КОМПОНЕНТ Bluetooth 10 Ru После первой установки соединения все последующие подключения устройства с Bluetooth будут проходить быстро. Подключение с аудиосистемы Подключение с другого устройства Если во время использования подключения по Bluetooth будет выполнена одна из приведенных ниже операций, подключение по Bluetooth будет разорвано.

• Выберите источник, отличный от Bluetooth.

• Выключите данное устройство.

• Выключите функцию Bluetooth в настройках другого устройства. Повторное подключение устройства по Bluetooth Нажмите кнопку , чтобы выбрать в качестве аудиоисточника Bluetooth. На дисплее передней панели начнет мигать индикатор Bluetooth, при этом данное устройство будет искать другое устройство, которое подключалось к нему по Bluetooth последним, а затем будет установлено соединение (на другом устройстве предварительно должна быть включена функция Bluetooth). После установки соединения по Bluetooth индикатор Bluetooth будет гореть постоянно, а на дисплее появится имя другого устройства. 1 В настройках Bluetooth другого устройства включите функцию Bluetooth.

В списке подключений по Bluetooth другого устройства выберите данное устройство (MCR-B043 Yamaha или MCR-B043D Yamaha). После установки соединения по Bluetooth на дисплее передней панели устройства отобразится имя другого устройства. Если данное устройство находится в режиме ожидания ECO, подключение к нему другого устройства по Bluetooth невозможно

стр. 5). Разрыв подключения по Bluetooth 15:30

_____11 Ru DAB (Digital Audio Broadcasting, цифровое аудиовещание) и DAB

используют цифровые сигналы для обеспечения большей четкости звука и большей надежности приема сигнала по сравнению с аналоговыми сигналами. DAB

основывается на стандартной технологии DAB, но использует более эффективный аудиокодек. DAB и DAB

передаются блоками данных, “ансамблями сигналов”, которые могут содержать несколько радиостанций, транслируемых в одно время. DAB и DAB

могут также включать большой объем текстовой информации, что позволяет выбирать станции по

Другая информация, например название ансамбля или данные о состоянии цифрового сигнала, может отображаться на дисплее передней панели данного устройства. Описание “DAB” в этом руководстве может также относиться к “DAB

Перед настройкой DAB-станций необходимо выполнить начальное сканирование. При первом выборе функции DAB начальное сканирование выполняется автоматически. Для прослушивания DAB-станции подключите антенну, как описано в разделе “Подключение колонок и антенны” (+ стр.4). Повторное выполнение начального сканирования (меню настроек) ПРОСЛУШИВАНИЕ DAB-СТАНЦИЙ (только MCR-B043D) Подготовка к приему DAB-сигнала Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника. Начнется сканирование. Во время сканирования индикатор выполнения отображается на дисплее передней панели. После завершения сканирования число доступных DAB-станций отобразится на дисплее передней

После выполнения начального сканирования сохраненная информация о DAB-станциях и предварительные настройки DAB-станций удаляются. 1 Нажмите кнопку OPTION. Появится меню настроек. 2 Нажмите кнопку S /T, чтобы выбрать пункт DAB INIT SCAN, а затем нажмите кнопку ENTER. На дисплее появится надпись “Press ENTER”. 3 Нажмите кнопку ENTER. Начнется сканирование.

1ПРОСЛУШИВАНИЕ DAB-СТАНЦИЙ (только MCR-B043D) 12 Ru Отображение информации на дисплее (только с пульта ДУ) Информация о частоте DAB Данное устройство принимает только частоту из диапазона III. Выбор DAB-станции 1 Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника. 2 Нажмите кнопку TUNING / , чтобы выбрать DAB-станцию. Пока принимается сигнал DAB, информация о DAB-станции будет отображаться на дисплее передней панели. Если данному устройству не удается получить сигнал DAB, вместо названия DAB-станции будет отображаться надпись “Off Air”. 1 Дополнительный индикатор. Некоторые станции используют подстанции (или дополнительные станции). Если воспроизводится сигнал дополнительной станции, отображается дополнительный 2 Индикатор уровня сигнала. Определяет текущий уровень сигнала. 3 Номер предварительной настройки 4 Название DAB-станции При нажатии кнопки DISPLAY на пульте ДУ информация на дисплее передней панели будет отображаться в следующем порядке.

4313 Ru ПРОСЛУШИВАНИЕ DAB-СТАНЦИЙ (только MCR-B043D)Русский Используйте функцию предварительной настройки для сохранения 30 любимых радиостанций. Удаление сохраненной предварительно заданной радиостанции (меню настроек) Предварительная настройка DAB-станций (только с пульта ДУ) 1 Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника. 2 Нажмите кнопку TUNING /, чтобы выбрать станцию, которую необходимо предварительно задать. 3 Нажмите кнопку MEMORY. На дисплее появится сообщение “PRESET MEMORY”, а номер предварительно заданной станции будет мигать. 4 Нажмите кнопку PRESET /, чтобы выбрать номер предварительно заданной станции, которую необходимо

• Самый маленький номер предварительно заданной станции, который еще не был сохранен, будет выбран в первую очередь.
• Если вы хотите отменить предварительную настройку, нажмите кнопку .
• Если вы выбираете номер предварительно заданной станции, под которым уже была сохранена станция, она будет заменена на новую станцию. 5 Нажмите кнопку MEMORY. DAB-станция будет сохранена. После окончания предварительной настройки на дисплее появится надпись “Completed!”. 1 Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника. 2 Нажмите кнопку OPTION. Появится меню настроек. 3 Нажмите кнопку S /T, чтобы выбрать пункт PRESET DELETE, а затем нажмите кнопку ENTER. 4 Нажмите кнопку S /T, чтобы выбрать номер предварительно заданной станции, которую необходимо удалить. Если вы хотите отменить удаление, нажмите кнопку OPTION. 5 Для завершения операции нажмите кнопку ENTER. После окончания операции удаления на дисплее появится надпись “Deleted!”. 6 Нажмите кнопку OPTION, чтобы выйти из меню настроек.

10:30 DAB01STATION1ПРОСЛУШИВАНИЕ DAB-СТАНЦИЙ (только MCR-B043D) 14 Ru Выбор предварительно заданных DAB-станций 1 Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника. 2 Нажмите кнопку PRESET / , чтобы выбрать DAB-станцию для прослушивания. Вы можете выбрать только те предварительно настроенные станции, которые были сохранены. Проверка уровня сигнала DAB-станции (меню настроек) 1 Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника. 2 Нажмите кнопку OPTION. Появится меню настроек. 3 Нажмите кнопку S /T, чтобы выбрать пункт TUNE AID, а затем нажмите кнопку ENTER. 4 Нажмите кнопку S /T, чтобы выбрать DAB-станцию. Появится индикатор уровня сигнала. 5 Нажмите кнопку OPTION, чтобы выйти из меню настроек.

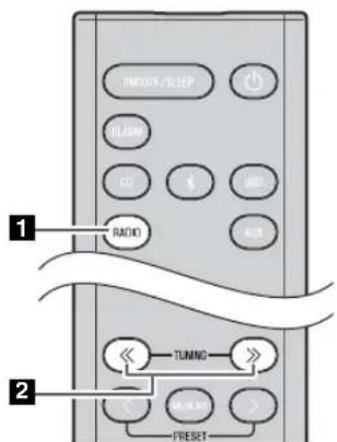

5215 Ru Для прослушивания FM-радиостанции подключите антенну, как описано в разделе “Подключение колонок и антенны” (+ стр.4). Отображение информации на дисплее (только с пульта ДУ) При нажатии кнопки DISPLAY на пульте ДУ информация на дисплее передней панели будет отображаться в следующем порядке. ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ Выбор FM-радиостанции 1 Нажмите кнопку источника RADIO, чтобы выбрать FM-радиостанцию в качестве аудиоисточника. 2 Настройте FM-радиостанции Автоматическая настройка: нажмите и удерживайте кнопку TUNING /. Ручная настройка: нажмите кнопку TUNING / несколько раз. Если настройку радиостанции выполнять вручную во время приема FM-сигнала, будет воспроизводиться монофонический звук.Номер и частота предварительно настроенной радиостанции Статус приема*

• Пример индикации статуса приема. TUNED/STEREO: сильный FM-сигнал стереофонического вещания. TUNED/MONO: FM-сигнал монофонического вещания (даже если FM- радиостанция транслируется в стереоформате, при слабом сигнале прием будет монофоническим). Not TUNED: сигнал радиовещания отсутствует. Отображение информации о радиостанциях с сигналом системы радиоданных При нажатии кнопки DISPLAY на пульте ДУ во время приема радиостанций с сигналом системы радиоданных информация на дисплее передней панели будет отображаться в следующем порядке. - PS (вещание программы) -PTY (тип программы) -RT (радиотекст) -CT (показания часов) - Статус приема - Номер и частота предварительно настроенной радиостанции Если сигнал радиостанции с сигналом системы радиоданных слишком слабый, данный аппарат, возможно, не сможет принимать информацию системы радиоданных в полной мере. В частности, для информации RT (радиотекст) требуется большая полоса пропускания, поэтому она может быть

ступна в меньшей степени по сравнению с другими типами информации.

2ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ 16 Ru Используйте функцию предварительной настройки для сохранения 30 любимых радиостанций. Нажмите кнопку источника RADIO, чтобы выбрать FM-радиостанцию в качестве аудиоисточника. Автоматическая предварительная настройка Данный метод позволяет автоматически настраивать и автоматически предварительно задавать только радиостанции с хорошим качеством приема. Ручная предварительная настройка Удаление сохраненной предварительно заданной радиостанции (меню настроек) Предварительная настройка FM-радиостанций (только с пульта ДУ) 1 Нажмите и удерживайте кнопку MEMORY. Появится сообщение “AUTO PRESET”, и надпись “Press MEMORY” будет мигать. 2 Нажмите кнопку MEMORY. Начнется автоматическая предварительная настройка. После окончания предварительной настройки на дисплее появится надпись “Completed!”. При выполнении автоматической предварительной настройки все сохраненные радиостанции удаляются и сохраняются новые радиостанции. Если необходимо остановить автоматическую предварительную настройку до ее завершения, нажмите кнопку . 1 Нажмите кнопку TUNING /, чтобы настроить радиостанцию, которую необходимо предварительно задать. 2 Нажмите кнопку MEMORY. На дисплее появится сообщение “PRESET MEMORY”, а номер предварительно заданной радиостанции будет мигать.

Нажмите кнопку PRESET / , чтобы выбрать номер предварительно заданной радиостанции, которую необходимо сохранить.

• Самый маленький номер предварительно заданной радиостанции, который еще не был сохранен, будет выбран в первую очередь.

• Если вы хотите отменить предварительную настройку, нажмите кнопку .
• Если вы выбираете номер предварительно заданной радиостанции, под которым уже была сохранена радиостанция, она будет заменена на новую радиостанцию. 4 Нажмите кнопку MEMORY. После окончания предварительной настройки на дисплее появится надпись “Completed!”. 1 Нажмите кнопку OPTION. Появится меню настроек.

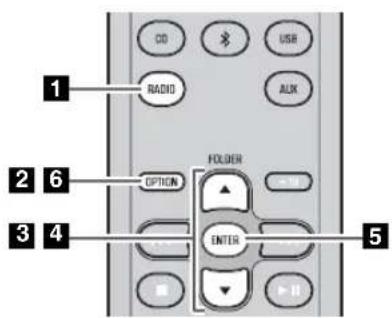

, чтобы выбрать пункт PRESET DELETE, а затем нажмите кнопку ENTER

, чтобы выбрать номер предварительно заданной радиостанции, которую необходимо удалить. Если вы хотите отменить удаление, нажмите кнопку OPTION

4 Для завершения операции нажмите кнопку ENTER. После окончания операции удаления на дисплее появится надпись “Deleted!”. 5 Нажмите кнопку OPTION, чтобы выйти из меню настроек. AUTO PRESET

3 4217 Ru ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙРусский Выбор предварительно настроенных FM-радиостанций 1 Нажмите кнопку источника RADIO, чтобы выбрать FM-радиостанцию в качестве аудиоисточника. 2 Нажмите кнопку PRESET / , чтобы выбрать FM-радиостанцию для прослушивания. Вы можете выбрать только те предварительно настроенные радиостанции, которые были сохранены. ПРОСЛУШИВАНИЕ ВНЕШНИХ ИСТОЧНИКОВ 1 С помощью имеющегося в продаже кабеля с мини-штекером 3,5 мм подключите внешнее устройство к гнезду AUX на задней панели данного устройства.

• Выключите устройство перед подключением аудиокабелей.

• Перед подключением выключите звук данного устройства и внешнего аудиоустройства. 2 Нажмите кнопку , чтобы включить устройство. 3 Нажмите кнопку источника AUX, чтобы выбрать AUX, в качестве аудиоисточника. 4 Начните воспроизведение на подключенном внешнем аудиоустройстве.

Задняя панель 318 Ru При нажатии кнопки OPTION меню настроек появится на дисплее передней панели, позволяя выполнить следующие

(кнопка извлечения диска) — операция невозможна, если отображается меню настроек.

Настройка по умолчанию Процедура настройки ПОЛЕЗНЫЕ ФУНКЦИИ Использование меню настроек Меню настроек Значение или диапазон См. стр. PRESET DELETE Удаление сохраненной предварительно настроенной радиостанции (отображается только в случае, если в качестве аудиоисточника задана DAB

/FM-станция).13, 16DAB INIT SCAN

Выполнение начального сканирования (отображается только в случае, если в качестве аудиоисточника задана DAB-станция).

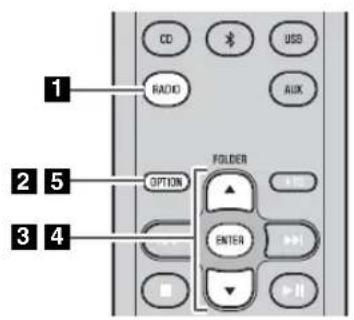

Проверка уровня сигнала DAB-станции (отображается только в случае, если в качестве аудиоисточника задана DAB-станция).

DIMMER Настройка яркости дисплея передней панели. (1

: яркий, 2: средний, 3: неяркий).

EQ LOW Настройка тональности (низкие частоты) (–10 – 0

EQ MID Настройка тональности (средние частоты) (–10 – 0

EQ HIGH Настройка тональности (высокие частоты) (–10 – 0

BALANCE Настройка баланса громкости левой и правой колонки (L+10 – CENTER

POWER SAVING Переключение состояния между режимом ожидания, NORMAL или ECO (энергосберегающий режим)

Можно задать время, по истечении которого устройство выключится автоматически. Если в течение указанного времени никакие операции не выполняются, устройство выключится автоматически (TIME 12H: 12 часов, TIME 8H : 8 часов, TIME 4H: 4 часа, TIME 2H: 2 часа, OFF : устройство не будет выключаться).

CLOCK SET Настройка даты и времени.

BLUETOOTH Подключение данного устройства к другому устройству по Bluetooth (ON

: включить, OFF: отключить).

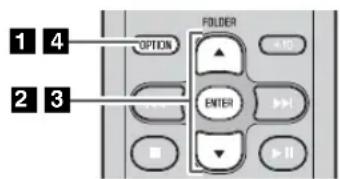

1 Нажмите кнопку OPTION. Появится меню настроек. 2 Нажмите кнопку S /T, чтобы выбрать желаемый пункт меню, а затем нажмите кнопку ENTER. 3 Нажмите кнопку S /T, чтобы изменить настройки, а затем нажмите кнопку ENTER, чтобы подтвердить изменения. Если необходимо продолжить настройку других параметров, повторите процедуру, начиная с шага . 4 Нажмите кнопку OPTION, чтобы выйти из меню настроек. В случае отмены настройки без изменения показаний нажмите кнопку OPTION до подтверждения изменений.

219 Ru ПОЛЕЗНЫЕ ФУНКЦИИРусский По истечении указанного времени устройство выключится автоматически. Устройство имеет функцию будильника, которая воспроизводит мелодию с аудиоисточников или набор звуковых сигналов (встроенный звук будильника) в установленное время различными способами. Функция будильника имеет следующие характеристики. 3 типа будильников Устройство имеет 3 типа будильников, сочетающие музыку и звуковые сигналы. Различные аудиоисточники Можно выбрать аудио CD, CD с данными, USB-устройство или DAB

/FM. Следующие способы воспроизведения также можно выбрать в зависимости от аудиоисточника:

• Только MCR-B043D Невозможно выбрать Bluetooth или AUX в качестве аудиоисточника. Повторение сигнала Функцию повторения сигнала можно активировать для воспроизведения сигнала будильника через 5 минут (+ стр. 21). Использование таймера перехода в режим ожидания Нажмите кнопку SNOOZE/SLEEP несколько раз, чтобы задать время, по истечении которого устройство должно выключиться. Можно установить значение 30, 60, 90, 120 или OFF

После того, как время выбрано, включается таймер перехода в режим ожидания и соответствующий индикатор () появится на дисплее передней панели. Если нажать кнопку SNOOZE/SLEEP, когда таймер перехода в режим ожидания активирован, то настройки таймера перехода в режим ожидания будут отменены. Использование функции будильника (IntelliAlarm) SOURCE+BEEP Выбранный аудиоисточник и звуковой сигнал воспроизводятся в установленное время. Воспроизведение источника с постепенным повышением громкости до установленного уровня начнется за 3 минуты до заданного времени. В заданное время раздастся звуковой сигнал. SOURCE Выбранный аудиоисточник воспроизводится в установленное время. Громкость постепенно увеличивается до установленного уровня. BEEP В установленное время воспроизводится только звуковой сигнал.

Выбранная дорожка будет воспроизводиться повторно. Возобновление (RESUME) Будет воспроизводиться дорожка, которая проигрывалась последний раз. CD с данными/ USB-устройство Папка Выбранная папка будет воспроизводиться повторно. Возобновление (RESUME) Будет воспроизводиться дорожка, которая проигрывалась последний раз. DAB

/FM Предварительно настроенная радиостанция Будет воспроизводиться выбранная предварительно настроенная радиостанция. Возобновление (RESUME) Будет воспроизводиться DAB

/FM-станция, которая прослушивалась в последний раз.ПОЛЕЗНЫЕ ФУНКЦИИ 20 Ru Настройка времени и типа сигнала будильника (меню настроек) Если устройство переведено в режим ожидания ECO, функция сигнала будильника работать не будет. Для использования функции будильника в меню настроек для параметра POWER SAVING задайте значение NORMAL (+ стр. 18). Установка сигнала будильника 1 Нажмите кнопку OPTION. Появится меню настроек. 2 Нажмите кнопку S /T, чтобы выбрать пункт “ALARM SET”, а затем нажмите кнопку ENTER. Индикатор будильника () и задаваемое числовое значение будут 3 Задайте сигнал будильника. Задаваемые параметры 1–4 описаны ниже. Нажмите кнопку S /T, чтобы выбрать числовое значение, а затем нажмите кнопку ENTER для подтверждения. 4 Завершите настройку параметров. После настройки параметра VOLUME в пункте 4 на дисплее появится надпись “Completed!” и настройки будут подтверждены. Сигнал будет включен и загорится индикатор будильника (). При нажатии кнопки OPTION или выключении устройства во время выполнения настройки будильника все настройки будут отменены.

Completed! Время сигналаИндикатор будильника

Если выбран способ RESUME при указании композиции/папки/номера радиостанции, будет воспроизводиться композиция/папка/радиостанция, которая воспроизводилась в последний раз (возобновление воспроизведения).

Только MCR-B043D Пункты меню Значение или диапазон

ALARM TIME Выполните настройки в последовательности часы

ALARM TYPE Выберите значение SOURCE+BEEP, SOURCE или BEEP. Подробнее см. в разделе “3 типа будильников” (+ стр. 19). Если выбрано значение BEEP, перейдите к пункту

SOURCE+BEEP или SOURCE в качестве типа

CD: воспроизведение музыки с CD-диска. Укажите номер дорожки (CD с данными: номер папки) (RESUME

, 1–99). USB: воспроизведение музыки с USB-устройства. Укажите номер папки (RESUME, 1–999). DAB

/FM: воспроизведение DAB

/FM-станции. Укажите номер предварительно настроенной радиостанции (RESUME, 1–30). Если в установленное время воспроизведение выбранного источника невозможно, воспроизводится звуковой сигнал.

ALARM VOLUME Задайте громкость (5–60) сигнала будильника.21 Ru ПОЛЕЗНЫЕ ФУНКЦИИРусский Включение и выключение будильника Когда наступает заданное время, воспроизводится выбранный сигнал будильника. Во время воспроизведения доступны перечисленные ниже действия. Для приостановки сигнала (функция повторения сигнала) Для выключения будильника Нажмите кнопку ALARM, чтобы включить или выключить будильник. Если функция будильника включена, отображается индикатор будильника ( ), а также время срабатывания. При повторном нажатии кнопки ALARM индикатор будильника () и будильник будут отключены. Если в меню настроек для параметра POWER SAVING задано значение ECO, функция будильника работать не будет (+ стр. 18). Операции во время воспроизведения сигнала будильника Нажмите кнопку SNOOZE/SLEEP. При этом воспроизведение сигнала прекратится и возобновится снова через 5 минут.

• Если в качестве типа сигнала выбрано значение SOURCE + BEEP, нажмите кнопку SNOOZE/SLEEP один раз, чтобы выключить звуковой сигнал, и два раза, чтобы остановить воспроизведение аудиоисточника. Через 5 минут после остановки воспроизведения аудиоисточника он снова начнет постепенно усиливаться и звуковой сигнал возобновится.

• Расположенные на устройстве кнопки, кроме кнопки , будут функционировать так же, как и кн опка повторения

Нажмите кнопку ALARM или .

• Отключить будильник также можно, удерживая кнопку SNOOZE/SLEEP.

• Если вы не отключите будильник, он отключится автоматически через 60 минут вместе с устройством.

• Установленное время сигнала будет сохранено даже при выключении будильника. При повторном включении будильника с помощью кнопки ALARM звук сигнала будет воспроизводиться с заданными ранее настройками будильника.22 Ru В случае возникновения проблем при использовании устройства сначала обратитесь к следующему списку. Если устранить проблему с помощью предложенных способов не удается, или если проблема не указана в списке, выключите устройство и отсоедините от сети электропитания, затем обратитесь к ближайшему авторизованному дилеру Yamaha или в сервисный центр. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема Причина Решение Из колонок не слышен звук. Возможно, установлен минимальный уровень громкости или звук выключен. Отрегулируйте уровень громкости. Неправильно выбран источник. Выберите соответствующий источник. Возможно, колонки подключены неплотно. Проверьте соединения (+ стр.4). Подключены наушники. Отсоедините наушники. Звук подключенного внешнего устройства недостаточно громкий. Увели ч ьте громкость внешнего устройства. Внезапное отключение звука. Уст ановл ен таймер перехода в режим

жидания (+ стр. 19). Включите устройство и снова воспроизведите Возможно, сработала функция автоматического перехода в режим ожидания. Если время, заданное для параметра AUTO PWR STDBY в меню настроек, истекло (+ стр. 18), или если в течение 20 минут не выполнялось никаких операций после остановки воспроизведения USB- устройства или CD-диска, произойдет автоматическое выключение системы. Звук надломлен/искажен, или

утствует аномальный шум. Громкость входящего источника чрезмерна, или громкость этого устройства чрезмерна (особенно низкие частоты). Настройте громкость с помощью регулятора VOLUME или используйте меню настроек (+ стр.18), чтобы настроить диапазон низких частот. Если воспроизведение выполняется с внешнего источника, уменьшите громкость внешнего источника. Уст р ой с т во работает ненадлежащим образом. Произошел сильный скачок напряжения, например из-за вс пышки молнии или избыточного статического электричества, или произошло падение напряжения. Перезапустите устройство, удерживая кнопку в течение 10 секунд. Система после включения сразу же отключается. Цифровое или высокочастотное оборудование создает помехи. Уст р ойство расположено слишком близко к цифровому или высокочастотному оборудованию. Установите аппарат дальше от такого оборудования. Сброшены настройки часов. Уст р ойство не в ключалось около часа. Плотно подсоедините кабель питания к сетевой розетке, а затем заново настройте часы (+ стр.6). Звук сигнала не слышно. Уст р ойство переведено в режим ожидания ECO. В меню настроек установите для параметра POWER SAVING значение NORMAL (+ стр. 18). На дисплее передней панели отображается сообщение “ALARM not work” и не удается установить сигнал. Уст р ой с т во неожиданно выключается.Возможно, сработала функция автоматического перехода в режим ожидания. Если время, заданное для параметра AUTO PWR STDBY в меню настроек, истекло (+ стр. 18), или если в течение 20 минут не выполнялось никаких операций после остановки воспроизведения USB- устройства или CD-диска, произойдет автоматическое выключение системы. Воспроизведение CD-дисков Проблема Причина Решение Не удается вставить диск. Другой диск уже вставлен. Извлеките диск, нажав кнопку . Вы пытаетесь вставить диск, который не может использоваться данным устройством. Используйте диск, поддерживаемый устройством (+ стр. 25).Операции, выполняемые некоторыми кнопками, не В устройство загружен несовместимый диск. Используйте диск, поддерживаемый устройством (+ стр. 25).Воспроизведение не начинается сразу после нажатия кнопки (немедленная остановка). Диск загрязнен. Протрите диск (+ стр. 25). В устройство загружен несовместимый диск. Используйте диск, поддерживаемый устройством (+ стр. 25). Если устройство было перенесено из холодного места в теплое, возможно, на линзе чтения диска образовался конденсат. Подождите один или два часа, пока устройство не достигнет комнатной температуры, а затем повторите попытку.23 Ru УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

На дисплее передней панели отображается сообщение “no operation”, и невозможно вставить или извлечь диск. Отображается меню настроек. Или воспроизводится сигнал будильника. Нажмите кнопку OPTION, чтобы выйти из меню настроек. Или нажмите кнопку ALARM, чтобы остановить воспроизведение звукового сигнала будильника. Когда вставляется диск, на дисплее передней панели отображается сообщение “CD No Disc” или “CD Unknown”. В устройство загружен не совместимый диск. Используйте диск, поддерживаемый устройством (

стр. 25). Диск загрязнен, или к нему прилип посторонний предмет. Протрите диск. Или удалите посторонний предмет, который прилип к диску (+ стр. 25). На диске отсутствуют воспроизводимые

Используйте диск, содержащий воспроизводимые файлы (+ стр. 25). Диск вставлен верхней стороной вниз. Вставьте диск, направив сторону с этикеткой вверх. Воспроизведение USB-устройства Проблема Причина Решение Не воспроизводится файл MP3/ WMA, содержащийся на USB- устройстве. USB-устройство не распознано. Выключите устройство и заново подсоедините к нему USB-устройство. Если с помощью описанных выше способов решения устранить проблему не удается, значит USB-устройство не воспроизводится на данном устройстве(

стр. 25). На USB-устройстве отсутствуют воспроизводимые файлы. Используйте USB-устройство, содержащее воспроизводимые файлы (+ стр. 25). При подключении USB-устройства на дисплее передней панели отображается надпись “USB OverCurrent”, а затем дисплей передней панели отключается. К устройству подсоединено несовместимое USB-устройство. Либо USB-устройство неплотно подключено к устройству. Выключите устройство и заново подсоедините к нему USB-устройство. Если после этого устранить проблему не удается, значит USB-устройство не воспроизводится на данном устройстве (+ стр. 25). Bluetooth Проблема Причина Решение Невозможно подключить данное устройство к другому. Другое устройство не поддерживает A2DP. Выполните подключение к устройству, поддерживающему A2DP. Адаптер Bluetooth или иное подключаемое к аудиосистеме устройство имеет пароль, отличный от “0000”. Используйте адаптер Bluetooth или иное устройство с паролем “0000”. Подключаемые устройства находятся на слишком большом расстоянии друг от друга. Переместите другое устройство к аудиосистеме

дом находится устройство (микроволновая печь, беспроводная сеть LAN и т. п.), работающее на частоте 2,4 ГГц. Уберите подключаемое устройство от устройства, генерирующего радиочастотные сигналы. В меню настроек для параметра BLUETOOTH установлено значение OFF. В меню настроек установите для параметра BLUETOOTH значение ON (+ стр. 18). Невозможно установить соединение по Bluetooth. Данное устройство не зарегистрировано в списке подключений по Bluetooth другого устройства. Повторно выполните подключение (+ стр.9). В меню настроек для параметра BLUETOOTH установлено значение OFF. В меню настроек установите для параметра BLUETOOTH значение ON (+ стр. 18). Не воспроизводится звук или он прерывается во время воспроизведения. Соединение данного устройства по Bluetooth с другим устройством разорвано. Повторно выполните подключение по Bluetooth (+ стр. 10). Подключаемые устройства н аходятся на слишком большом расстоянии друг от друга. Переместите другое устройство к аудиосистеме

Рядом находится устройство (микроволновая печь, беспроводная сеть LAN и т. п.), работающее на частоте 2,4 ГГц. Уберите подключаемое устройство от устройства, генерирующего радиочастотные сигналы. Функция Bluetooth другого устройства

Включите функцию Bluetooth в настройках другого устройства. Другое устройство не настроено для передачи аудиосигнала по Bluetooth данному устройству. Убедитесь, что функция Bluetooth другого устройства настроена корректно. Другое устройство не настроено для подключения к данному. Настройте другое устройство для подключения к

Громкость другого устройства установлена на

Уве личьте уровень громкости. Проблема Причина РешениеУСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 24 Ru Прием DAB-сигнала (только MCR-B043D) Проблема Причина Решение Не удается настроить ни одну DAB-станцию Не была выполнена процедура начального сканирования. Выполните процедуру начального сканирования (+ стр.11). В вашем регионе нет DAB-покрытия. Обратитесь к дилеру или посетите веб-сайт WorldDMB по адресу “http://www.worlddab.org”, чтобы узнать, где в вашем регионе есть DAB-покрытие. DAB-сигнал слишком слабый. Измените высоту, направление или расположение

Не удается ус пешно выполнить процедуру начального сканирования, и на дисплее передней панели отображается “Not Found”. DAB-сигнал слишком слабый. В вашем регионе нет DAB-покрытия. Обратитесь к дилеру или посетите веб-сайт WorldDMB по адресу “http://www.worlddab.org”, чтобы узнать, где в вашем регионе есть DAB-покрытие. Уровень приема DAB-станции

DAB-сигнал слишком слабый. Измените высоту, направление или расположение

исутствуют шумовые помехи (например, шипение, потрескивание или дребезжание). Переместите антенну. DAB-сигнал слишком слабый. Информация о DAB-станции не отображается, или отображается неточная информация. DAB-станция может быть временно недоступна, или станция DAB-вещания не предоставляет такой информации. Обратитесь на станцию DAB-вещания. Прием FM-радиостанций Проблема Причина Решение Большое количество шума. Неправильно подключена антенна. Убедитесь, что антенна подключена правильно (+ стр.4), или используйте имеющуюся в продаже наружную антенну. Антенна расположена слишком близко к устройству или к электронному прибору. Расположите антенну на максимально далеком расстоянии от устройства или электронного прибора. Большое количество шума во время стереофонического

Выбранная радиостанция находится дал

места приема или в регионе слабый радиосигнал. Попробуйте выполнить ручную настройку, чтобы улучшить качество сигнала (+ стр. 15), или используйте имеющуюся в продаже наружную

Слабый радиосигнал даже при использовании наружной антенны. (Звук искажен.) Имеет место многолучевое отражение или другие радиопомехи. Измените высоту, направление или расположение антенны (+ стр.4).

Проблема Причина Решение Пульт ДУ работает ненадлежащим образом. Пульт ДУ находится за пределами рабочего

Для получения информации о пределах рабочего диапазона пульта ДУ см. раздел “Использование пульта ДУ” (+ стр.1). На приемник сигнала пульта ДУ на устройстве (+ стр.2) попадают прямые солнечные лучи или свет (от флуоресцентной лампы инверторного типа). Измените освещение или положение ус

Истек срок годности батарейки. Замените батарейку на новую (+ стр.1). Между приемником сигнала пульта ДУ на устройстве (+ стр.2) и пультом ДУ находится препятствие. Уст раните препятствие.25 Ru Это устройство поддерживает диски аудио CD, CD-R*, CD-RW со следующими логотипами.

• ISO 9660 формат CD-R/RW Данное устройство способно воспроизводить диски, имеющие любой из перечисленных выше логотипов. Логотип диска напечатан на диске и обложке диска.

• Не загружайте в данное устройство диски любых других типов. Это может привести к повреждению устройства.

• Диски CD-R/RW не удастся воспроизвести, если они не были финализированы.

• В зависимости от характеристик диска или условий зап

воспроизведение некоторых дисков может быть невозможным.

• Не используйте диски нестандартной формы (например, в виде сердца).

• Не используйте диски, на поверхности которых имеется много царапин.

• Не вставляйте диски, имеющие трещины, деформированные или склеенные диски.

• Не используйте диски размером 8 см.

• Не прикасайтесь к поверхности диска. Держите диск за края (и центральное отверстие).

• Не используйте карандаш или маркер с заостренным концом для нанесения надписей на диск.

• Не применяйте к диску клейкую ленту, наклейки, клей и т.д.

• Не используйте защитное покрытие с целью предотвращения возникновения царапин на диске.

• Не вставляйте одновременно более одного диска в слот для диска. Это может привести к повреждению данного устройства и самих дисков.

• Не вставляйте посторонние предметы в слот для

• Не подвергайте диски воздействию прямых солнечных лучей, высокой температуры, высокой влажности или пыльных

• В случае загрязнения диска протрите его чистой, сухой тканью от це нтра к краям. Не используйте жидкость для стирания надписей или разбавитель.

• Во избежание возникновения неисправности не используйте доступное в продаже средство для очистки линз. Это устройство поддерживает запоминающие USB- устройства большой емкости (например, устройства флэш-памяти или портативные аудиопроигрыватели), в которых используется формат FAT16 или FAT32.

• Некоторые устройства могут работать неправильно, даже если они удовлетворяют техническим требованиям.

• Не подключайте другие устройства, отличные от запоминающих USB-устройств большой емкости (например, зарядные USB-устройства или USB-концентраторы), персональные компьютеры, устройства для чтения карт памяти, внешние жесткие диски и т.д.

• Компания Ya maha не будет нести ответственность за какой бы то ни было ущ ерб или потерю данных на USB- устройстве, произошедшие во время его подключения к данному устройству.

• Воспроизведение и подача питания на USB-устройства всех типов не гарантируется.

• USB-устройства с кодировкой использовать нельзя.

• Уст р ой ст во может воспроизводить следующие типы файлов. ** Поддерживается постоянная и переменная скорость передачи данных.

• Ниже приведено максимальное количество файлов/папок,

оторое можно воспроизвести на устройстве.

• Воспроизведение файлов, защищенных авторским правом, не поддерживается. ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB Информация о CD-дисках Обращение с диском

Информация о USB-устройствах О файлах MP3 и WMA

Максимальное общее количество

Максимальное количество папок 255 999 Максимальное количество файлов в одной папке 511 25526 Ru РАЗДЕЛ ПРОИГРЫВАТЕЛЯ

• Входной разъем ................................мини-штекер СТЕРЕО 3,5 мм РАЗДЕЛ Bluetooth

• Версия Bluetooth.....................................................................вер. 3.0

• Поддерживаемый профиль........................................ A2DP, AVRCP

• Поддерживаемые кодеки ............................................................ SBC

• Выходная мощность беспроводной сети............Bluetooth Класс 2

• Максимальное расстояние между устройствами ........................................................................10 м (без препятствий) РАЗДЕЛ УСИЛИТЕЛЯ

• Максимальная выходная мощность ................................................15 Вт + 15 Вт (6 Ω 1 кГц, 10 % КИС)

• Наушники..........................................мини-штекер СТЕРЕО 3,5 мм (адаптивное сопротивление от 16 до 32 Ω)
• Характеристики эквалайзера EQ Low (низкие частоты)/EQ Mid (средние частоты)/ EQ High (высокие частоты)................................................... ±10 дБ РАЗДЕЛ ТЮНЕРА Диапазон настройки
• DAB/DAB (только MCR-B043D) ...................................................... от 174 до 240 МГц (диапазон III)

• Тип ..............................широкополосная фазоинверторная система с магнитным экранированием

• Источник питания ..........................230 В переменного тока, 50 Гц

• Энергопотребление ...................................................................30 Вт

• Энергопотребление в режиме ожидания .............3,5 Вт или меньше (NORMAL)/0,5 Вт или меньше (ECO)

• Размеры (Ш × В × Г) ....................................................... (MCR-B043) 180 × 130 × 276 мм .................................................... (MCR-B043D) 180 × 130 × 281 мм

• Вес...............................................................................................2,6 кг Технические характеристики могут быть изменены без предварительного уведомления. БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ЛАЗЕРА Данное устройство содержит лазер. Из-за опасности травмы глаз, снимать крышку или обслуживать данное устройство должен только сертифицированный обслуживающий

Данное устройство в открытом состоянии излучает видимые лазерные лучи. Не допускайте прямого воздействия лазерных лучей на глаза. Когда данное устройство подключено к розетке, не заглядывайте внутрь устройства через слот для диска и другие отверстия. Bluetooth

• Bluetooth это технология для беспроводной связи устройств, находящихся на расстоянии около 10 метров друг от друга и использующих частотный диапазон 2,4 ГГц – диапазон, использование которого не требует лицензирования.

• Bluetooth является зарегистрированным товарным знаком Bluetooth SIG и используется компанией Yamaha в соответствии с лицензионным соглашением. Описание связи по Bluetooth

• Диапазон 2,4 ГГц, используемый устройствами, совместимыми с Bluetooth, это диапазон радиочастот, применяемый для многих типов оборудования. Наряду с тем, что устройства, совместимые с Bluetooth, используют технологию, минимизирующую воздействие на другие устройства, которые используют тот же диапазон, такое воздействие может привести к уменьшению скорости или расстояния передачи данных, а в некоторых случаях и к

• Скорость передачи сигнала, а также расстояние, на которое его можно передать, варьируется в зависимости от расстояния между коммутируемыми устройствами, наличия препятствий, радиопомех и типа оборудования.

• Компания Yamaha не гарантирует возможность беспроводной коммутации между данным устройством и всеми другими устройствами, совместимыми с функцией Bluetooth. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Мы, компания Yamaha Music Europe GmbH, настоящим заявляем, что данное устройство соответствует основным требованиям и другим соответствующим положениям Директивы 1999/5/EC.Yamaha Music Europe GmbHSiemensstr. 22-34 25462 Rellingen, GermanyТел: +49-4101-303-027 Ru

Информация для пользователей по сбору и утилизации старой аппаратуры и использованных батареек Эти знаки на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы и батарейки не должны выбрасываться вместе с обычным домашним мусором. Для правильной обработки, хранения и утилизации старой аппаратуры и использованных батареек, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и

ектив 2002/96/EC и 2006/66/ EC. При надлежащей утилизации этих товаров и батареек, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами. За более подробной информацией о сборе и утилизации старых товаров и батареек, пожалуйста обращайтесь в вашу локальную администрацию, в ва ш приёмный пункт или в магазин где вы приобрели эти товары. [Информация по утилизации в других странах за пределами Европейского Союза] Эти знаки действительны только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации. Обратите внимание на знак для батареек (два знака на задней стороне): Этот знак может использоваться в комбинации со знаком указывающим о содержании химикалий. В этом случае это удовлетворяет требованиям установленными Директивой по использованию

При возникновении цветных пятен на дисплее или помех во время использования устройства вблизи телевизора переместите аудиосистему подальше от телевизора. Не используйте данное устройство ближе, чем в 22 см от людей с имплантированным кардиостимулятором или дефибриллятором. Радиоволны могут оказать влияние на электронные устройства медицинского назначения. Не используйте данный аппарат вблизи таких у

или в медицинских учреждениях. Пользователь устройства не должен проводить инженерный анализ, декомпилировать, изменять или дезассемблировать программное обеспечение, используемое в данном устройстве, ни частично, ни в целом. Корпоративные пользователи, сотрудники самой корпорации и их партнеры по бизнесу должны соблюдать договорные запреты, оговоренные в данной статье. Если условия данной статьи или данного до говора не могут быть соблюдены, пользователь должен незамедлительно прекратить использование программного обеспечения.

Тип полупроводниковый лазер GaAs/ GaAlAs Длина волны 790 нм Выходная мощность 7 мВт ПРЕДОСТЕРЕЖЕНИЕ Использование органов управления или произведение настроек или выполнение процедур, не указанных в данной инструкции, может отразиться на выделении опасной радиации.i VAROITUS Muiden kuin tässä esitettyjen toimintojen säädön tai asetusten muutto saattaa altistaa vaaralliselle säteilylle tai muille vaarallisille toiminnoille.
