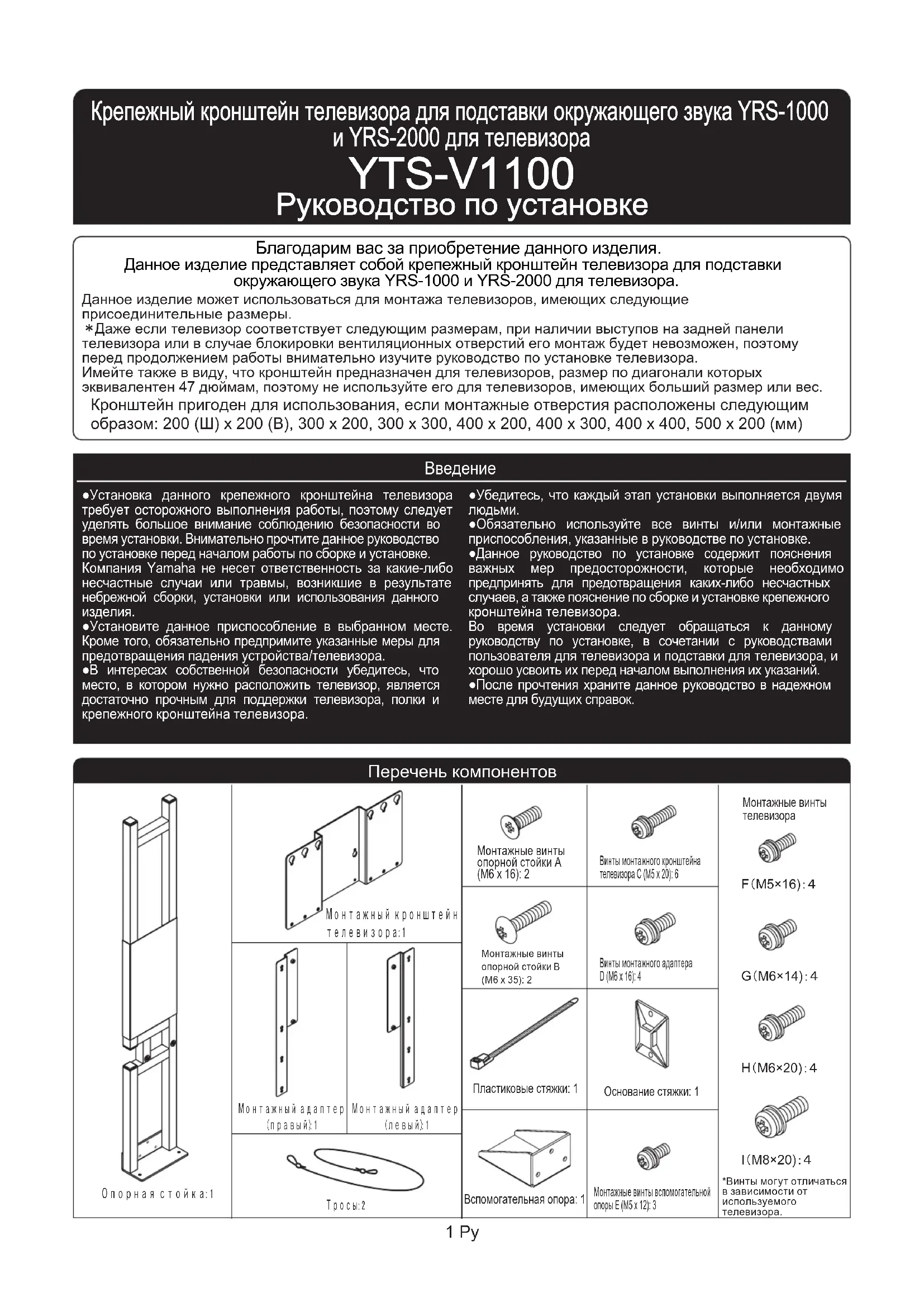

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YTSV1100 YAMAHA

Монтажный кронштейн телевизора находится в нижнем положении

Монтажный кронштейн телевизора находится в среднем положении

Монтажный кронштейн телевизора находится в верхнем положении

Монтажный кронштейн телевизора находится в нижнем положении

Монтажный кронштейн телевизора находится в среднем положении

Монтажный кронштейн телевизора находится в верхнем положении

Gebruik de schroefgaten aan de achterkant van de TV-montagebeugel om de meegeleverde draden aan vast te maken.(De installatiepositie hangt mede af van het model televisie en/of de hoogte. Installeer de draden aan de hand van de gebruikte televisie.) Gebruik in de handel verkrijgbare schroeven om de draden goed vast te zetten aan een wand of balk die sterk genoeg is om het gewicht van de televisie te dragen.(Selecteer schroeven die geschikt zijn voor het soort wand.)Wees voorzichtig dat er geen kabels klem komen te zitten tussen de wand en het meubel wanneer u het meubel tegen de wand plaatst.Bevestigingsschroeven voor de TV-montagebeugelBevestigingsschroeven voor de TV-montagebeugelTV-montagebeugel Installeer dit meubel op een plek die stevig genoeg is. U moet het meubel met de televisie tegen een wand plaatsen en maatregelen treffen om te voorkomen dat het om kan vallen. Als hier geen maatregelen tegen worden genomen, kan het meubel met de televisie omvallen, hetgeen kan leiden tot letsel en/of schade.10 Ne EInformatie voor gebruikers van inzameling en verwijdering van oude apparaten. Dit teken op de producten, verpakkingen en/of bijgaande documenten betekent dat gebruikte elektrische en elektronische producten niet mogen worden gemengd met algemeen huishoudelijk afval. Breng alstublieft voor de juiste behandeling, herwinning en hergebruik van oude producten deze naar daarvoor bestemde verzamelpunten, in overeenstemming met uw nationale wetgeving en de instructies 2002/96/ EC. Door deze producten juist te rangschikken, helpt u het redden van waardevolle rijkdommen en voorkomt u mogelijke negatieve effecten op de menselijke gezondheid en de omgeving, welke zich zou kunnen voordoen door ongepaste afvalverwerking. Voor meer informatie over het inzamelen en hergebruik van oude producten kunt u contact opnemen met uw plaatselijke gemeente, uw afvalverwerkingsbedrijf of het verkooppunt waar u de artikelen heeft gekocht. [Informatie over verwijdering in ander landen buiten de Europese Unie] Dit symbool is alleen geldig in de Europese Unie. Mocht u artikelen weg willen gooien, neem dan alstublieft contact op met uw plaatselijke overheidsinstantie of dealer en vraag naar de juiste manier van verwijderen. Informatie voor gebruikers van inzameling en verwijdering van oude apparaten Informatie voor gebruikers van inzameling en verwijdering van oude apparaten Gebruiken van de extra steun MeubelExtra steunSteunzuil Let op Waarschuwing Wanneer u achter de televisie moet schoonmaken of de bedrading moet veranderen en het meubel tijdelijk van de wand moet halen, moet u erop letten dat u het meubel optilt wanneer u het verplaatst, waarna u de extra steun moet vastmaken aan de steunzuil. Bevestigingsschroeven voor de extra steun (3)Bewaar de extra steun en de bijbehorende bevestigingsschroeven zodat u ze opnieuw kunt gebruiken, wanneer u het meubel tijdelijk van de wand moet halen om erachter schoon te maken of om de bedrading te veranderen.*Maak de extra steun vast met de drie bijbehorende bevestigingsschroeven.De extra steun is geen garantie dat het meubel helemaal niet om kan vallen onder speciale omstandigheden, zoals wanneer er tegen gestoten wordt, of bij een aardbeving o.i.d. Gebruik de extra steun niet om het meubel permanent te ondersteunen op een plek waar het niet door een wand wordt gesteund.㲇㲨㲧㲩㲦㲙㲸㩷㲪㲫㲧㲢㲣㲙㪑㩷㪈Вспомогательная опора: 1㲅㲧㲦㲫㲙㲟㲦㲴㲢㩷㲣㲩㲧㲦㲱㲫㲞㲢㲦㩷㲫㲞㲤㲞㲛㲡㲠㲧㲩㲙㪑㩷㪈F䋨M5×16)䋺䋴H䋨M6×20)䋺䋴Монтажные винты телевизораI䋨M8×20)䋺䋴㲅㲧㲦㲫㲙㲟㲦㲴㲢㩷㲙㲝㲙㲨㲫㲞㲩㩷㩿㲨㲩㲙㲛㲴㲢㪀㪑㩷㪈㲅㲧㲦㲫㲙㲟㲦㲴㲢㩷㲙㲝㲙㲨㲫㲞㲩㩷㩿㲤㲞㲛㲴㲢㪀㪑㩷㪈㲋㲩㲧㲪㲴㪑㩷㪉 YTS-V1100 YTS-V1100 Руководство по установке Руководство по установке 㪪㪬㪩㪩㪦㪬㪥㪛㩷㪪㪦㪬㪥㪛㩷㪫㪭㩷㪪㪫㪘㪥㪛䇭㪰㪩㪪㪄㪈㪇㪇㪇㪃㪰㪩㪪㪄㪉㪇㪇㪇↪㩷ოነ䈞㊄ౕ 㪪㪬㪩㪩㪦㪬㪥㪛㩷㪪㪦㪬㪥㪛㩷㪫㪭㩷㪪㪫㪘㪥㪛䇭㪰㪩㪪㪄㪈㪇㪇㪇㪃㪰㪩㪪㪄㪉㪇㪇㪇↪㩷ოነ䈞㊄ౕ Благодарим вас за приобретение данного изделия. Данное изделие представляет собой крепежный кронштейн телевизора для подставки окружающего звука YRS-1000 и YRS-2000 для телевизора. G䋨M6×14)䋺䋴Пластиковые стяжки: 1Основание стяжки: 1 Перечень компонентов 1 Py Крепежный кронштейн телевизора для подставки окружающего звука YRS-1000 Крепежный кронштейн телевизора для подставки окружающего звука YRS-1000 и YRS-2000 для телевизора и YRS-2000 для телевизора Данное изделие может использоваться для монтажа телевизоров, имеющих следующие присоединительные размеры. Даже если телевизор соответствует следующим размерам, при наличии выступов на задней панели телевизора или в случае блокировки вентиляционных отверстий его монтаж будет невозможен, поэтому перед продолжением работы внимательно изучите руководство по установке телевизора.Имейте также в виду, что кронштейн предназначен для телевизоров, размер по диагонали которых эквивалентен 47 дюймам, поэтому не используйте его для телевизоров, имеющих больший размер или вес.Кронштейн пригоден для использования, если монтажные отверстия расположены следующим образом: 200 (Ш) x 200 (В), 300 x 200, 300 x 300, 400 x 200, 400 x 300, 400 x 400, 500 x 200 (мм)●Установка данного крепежного кронштейна телевизора требует осторожного выполнения работы, поэтому следует уделять большое внимание соблюдению безопасности во время установки. Внимательно прочтите данное руководство по установке перед началом работы по сборке и установке.Компания Yamaha не несет ответственность за какие-либо несчастные случаи или травмы, возникшие в результате небрежной сборки, установки или использования данного изделия.●Установите данное приспособление в выбранном месте. Кроме того, обязательно предпримите указанные меры для предотвращения падения устройства/телевизора.●В интересах собственной безопасности убедитесь, что место, в котором нужно расположить телевизор, является достаточно прочным для поддержки телевизора, полки и крепежного кронштейна телевизора.●Убедитесь, что каждый этап установки выполняется двумя людьми.●Обязательно используйте все винты и/или монтажные приспособления, указанные в руководстве по установке.●Данное руководство по установке содержит пояснения важных мер предосторожности, которые необходимо предпринять для предотвращения каких-либо несчастных случаев, а также пояснение по сборке и установке крепежного кронштейна телевизора.Во время установки следует обращаться к данному руководству по установке, в сочетании с руководствами пользователя для телевизора и подставки для телевизора, и хорошо усвоить их перед началом выполнения их указаний.●После прочтения храните данное руководство в надежном месте для будущих справок.Монтажные винты опорной стойки A (M6 x 16): 2Винты монтажного кронштейна телевизора C (M5 x 20): 6Винты монтажного адаптера D (M6 x 16): 4Монтажные винты вспомогательной опоры E (M5 x 12): 3 Монтажные винты опорной стойки B (M6 x 35): 2 *Винты могут отличаться в зависимости от используемого телевизора.Предупреждения относительно использования Используйте данное изделие безопасным и надлежащим образом. Во время установки Во время использования Выполните монтаж телевизора надлежащим образом. Меры безопасности Предостережение Предостережение Обозначения Предостережение (общие сведения) Запрещено (общие сведения) Инструкция (общие сведения) Предупреждение 2 Py Следующие символы используются для того, чтобы способствовать безопасному и надлежащему использованию данного изделия, предотвратить возникновение несчастного случая и нанесение каких-либо травм вам или другим людям и/или повреждение личного имущества.Данный символ означает, что в случае игнорирования предупреждения и неправильного обращения с указанными предметами, это может привести к смерти или серьезной травме. Предостережение Данный символ означает, что в случае игнорирования предупреждения и неправильного обращения с указанными предметами, это может привести к травме или повреждению личного имущества. Данный символ служит для обозначения информации, требующей осторожности (включая предупреждения). Данный символ служит для обозначения запрещенного действия. Данный символ служит для обозначения инструкций, которую необходимо выполнить. Несоблюдение может привести к пожару и/или травме. Несоблюдение может привести к пожару и/или

DoНе устанавливайте в неустойчивом месте.Не устанавливайте во влажных или пыльных местах, или в местах, где телевизор будет подвергаться воздействию пара или маслянистого дыма.Не взбирайтесь на подставку или кронштейн и не используйте их в качестве ступеньки.Не подвергайте подставку намеренно тряске и ударам.Не вносите никаких изменений в компоненты и не используйте сломанные компоненты.Не опирайтесь на телевизор и не ставьте предметы не его угол.Надежно затяните каждый винт в соответствии с указаниями.Не закрывайте вентиляционные отверстия.Сохраняйте достаточное расстояние для хорошей вентиляции.Примите меры для предотвращения падения.Не выполняйте установку в местах, где люди будут наталкиваться на телевизор.Данная установка должна выполняться двумя или большим числом людей. Предупреждение Предупреждение3 Py Правила, которые следует соблюдать Размещение подставки для телевизора Меры предосторожности во время использования Основные технические характеристики Номер модели Наружные размеры Вес изделия Выдерживаемая нагрузка YTS-V1100 540 мм (Ш) x 70 мм (Г) x 1235 мм (В)

45 кг ●При выборе места для установки найдите ровное, устойчивое место, которое может выдержать достаточный вес. (Не выполняйте установку на поверхностях, которые наклонены, негоризонтальны, а также на таких неустойчивых поверхностях, как ковер, маты из прессованной соломы или на покоробленных поверхностях.)●Если отсутствуют другие варианты, кроме установки на ковре или мате из прессованной соломы, поместите доску под подставку, а затем смонтируйте телевизор. Кроме того, во время перемещения данного устройства поверх ковра или мата из прессованной соломы, обязательно приподнимите его при переноске.●Не используйте его на мокром или вощеном полу.●При перемещении устройства, его поднятие и переноска должны выполняться двумя или большим числом людей. Кроме того, во время выполнения этих операций устройство необходимо поднимать за нижнюю полку подставки. Не располагайте данное устройство возле раздвижной двери, перегородки или другого места, которое не является достаточно прочным.Поднятие за телевизор или верхнюю полку может привести к повреждению либо подставки, либо верхней полки.При использовании данного изделия в таком месте оно может, в редких случаях, прилипнуть к полу.● Убедитесь, что устройство опирается на стену.В случае установки на расстоянии от стены, оно может перевернуться, что приведет к получению травмы. В случае установки в неправильном месте телевизор может перевернуться или упасть с подставки, что приведет к получению травмы. ●Выберите место, которое не нагревается слишком сильно. Размещение под прямыми лучами солнца или близи нагревателя может привести к образованию пузырей, отслоению или обесцвечиванию окрашенных поверхностей. ●Не наклеивайте целлофановую ленту или другие липкие материалы на окрашенные поверхности, это может привести к отслоению краски. ●Используйте сухую ткань для удаления пыли или грязи. В случае сильного загрязнения устройства, смочите ткань в нейтральном моющем средстве, разбавленном водой, и хорошо выжмите ее перед вытиранием устройства. Имейте в виду, что использование таких веществ, как бензин, растворитель для краски или бытовой воск может привести к обесцвечиванию краски и/ или повреждению покрытия.4 Py Способ установки 㩵Для выполнения установки понадобится крестообразная отвертка.

ПредупреждениеПредостережениеПредостережение На нижней высоте На средней высоте На верхней высоте Задняя сторонаЗадняя сторонаОтверстие

Нижнее положениеСреднее положениеВерхнее положение

Переверните подставку (YRS-1000 или YRS-2000) лицевой стороной вниз.

3. Установите подставку вертикально и прикрепите монтажный кронштейн телевизора к опорной

стойке с помощью четырех винтов монтажного кронштейна телевизора C (M5 x 20).

2. Смонтируйте на подставку опорную стойку с помощью (1)

двух монтажных винтов опорной стойки A (M6 x 16) и (2) двух монтажных винтов опорной стойки B (M6 x 35), в указанном порядке. Прикрепите вспомогательную опору с помощью (3) трех монтажных винтов вспомогательной опоры (M5 x 12). Рекомендуется расстелить на полу покрывало или другой мягкий материал, чтобы не поцарапать пол или подставку. Будьте осторожны во время переворачивания подставки, чтобы не поцарапать ее и не получить травму. (1) Временно закрутите два винта наполовину на предпочитаемой высоте монтажа телевизора.(2) Навесьте монтажный кронштейн телевизора на винты (1) за его монтажные отверстия.(3) Надежно затяните каждый из двух винтов.(4) Затяните винты, которые были первоначально закручены наполовину в шаге (1). Можно выбрать одно из трех положений высоты для монтажного кронштейна телевизора, расположенных с интервалами 100 мм. 㧖Некоторые телевизоры могут упираться в верхнюю панель подставки, поэтому проверьте нужную высоту перед началом установки. Перед переворачиванием подставки снимите с подставки полки и верхнюю стеклянную панель. В противном случае во время переворачивания они могут выпасть, что приведет к повреждению и/или получению травмы.Обязательно затяните винты, с помощью которых крепится к подставке опорная стойка. Если их не затянуть надлежащим образом, это может вызвать переворачивание или разрушение опорной стоки, что приведет к получению травмы.В случае выполнения данной установки без использования вспомогательной опоры, подставка может перевернуться, что приведет к получению травмы.Обязательно установите вспомогательную опору перед выполнением установки. Покрывало или другая мягкая ткань Монтажные винты опорной стойки A Монтажные винты вспомогательной опоры Будьте осторожны во время установки подставки вертикально, чтобы не поцарапать ее и не получить

Устанавливайте монтажный кронштейн телевизора на такой высоте, чтобы после монтажа телевизор не касался верхней панели. Если телевизор будет касаться панели, это может привести к повреждению телевизора, подставки или монтажного приспособления, или привести к получению травмы.Обязательно затяните винты, с помощью которых крепится к опорной стойке монтажный кронштейн телевизора. Если их не затянуть надлежащим образом, это может вызвать падение или разрушение монтажного кронштейна телевизора, что приведет к получению травмы.Монтажные винты опорной стойки BВспомогательная опораОпорная стойкаПредупреждениеПредупреждениеПредостережениеԙ

Установка телевизора 㩵В случае использования только монтажного кронштейна телевизора При использовании монтажного адаптера перейдите к стр. 7. Размеры винтов (F) M5 x 16 (G) M6 x 14 (H) M6 x 20 (I) M8 x 20 5 Py 4.Соблюдая осторожность, чтобы не повредить телевизор, расстелите мягкую ткань на ровной поверхности и осторожно опустите на нее телевизор экраном вниз. Затем снимите с телевизора настольную подставку.

Смонтируйте телевизор на подставке. (1) Смонтируйте телевизор путем введения временно закрученных монтажных винтов телевизора в монтажные отверстия монтажного кронштейна телевизора. (2) Используя два монтажных винта, совместите два нижних отверстия на задней панели телевизора и нижние отверстия на монтажном кронштейне телевизора, убедившись, что телевизор расположен по центру и горизонтально, а затем затяните два монтажных винта телевизора. (3) Затяните винты, которые были временно закручены наполовину в шаге (1). Для снятия подставки выкрутите винты и закрутите их на телевизоре. Настольная подставка Монтажные винты настольной подставкиСпособ, используемый для снятия настольной подставки, ее расположение и число винтов, а также способ обращения с телевизором будут отличаться в зависимости от модели телевизора. Обязательно обратитесь к руководству пользователя для данной модели телевизора.Если предполагается в дальнейшем использовать настольную подставку, для этого понадобятся монтажные винты настольной подставки, поэтому следует бережно хранить их вместе с настольной подставкой, чтобы они не потерялись.

5. Подключите к телевизору все кабели и выкрутите из

задней панели телевизора четыре винта для его монтажа на стене. (Для получения информации о подключении кабелей к телевизору, обратитесь к руководству пользователя для данного телевизора.) Винты для монтажа на стенеВинты для монтажа на стене

Временно закрутите наполовину два монтажных винта телевизора в верхней части телевизора. Размер винтов для монтажа телевизора может отличаться в зависимости от модели, поэтому проверьте их размер перед началом установки.Проверьте размер монтажных винтов телевизора в руководстве пользователя в разделе по монтажу телевизора на стене.Если эта информация не приведена, найдите соответствующий винт, прикладывая монтажный кронштейн к телевизору и осторожно проверяя винты, начиная с самых коротких и небольших винтов и заканчивая более длинными и большими винтами. Если во время выполнения данной операции возникнет ощущение, что конец винта наткнулся на что-то, немедленно прекратите дальнейшее его закручивание.Данное изделие имеет большой вес. При его перемещении переноска должна выполняться двумя или большим числом людей.Во время монтажа телевизора осторожно и не спеша прикрепите его к подставке. В случае его падения на кронштейн, это может привести к изгибу кронштейна или к смещению отверстий для винтов.Расположение винтов, которые нужно извлечь из задней панели, будет отличаться в зависимости от модели телевизора. Обязательно обратитесь к руководству пользователя для данной модели телевизора.Если отверстия не выровнены или если телевизор не расположен горизонтально, немного переместите левую или правую сторону телевизора, чтобы найти правильное положение.После затягивания винтов для монтажа телевизора, проверьте и убедитесь, что все они полностью затянуты. Если их не затянуть надлежащим образом, это может вызвать переворачивание или разрушение телевизора, что приведет к получению травмы.ПредостережениеПредостережениеПредостережениеПредостережениеПредостережениеПредостережениеПредостережениеПредупреждение Покрывало или другая мягкая ткань Временно закрутите Монтажный кронштейн телевизора6 Py Пластиковая стяжкаОснование стяжкиФерритовый сердечник Закрепление устройства с целью предотвращения его переворачивания

㩵В случае использования только монтажного кронштейна телевизора

8. Подключите провода для телевизора, подставки колонки и любого другого оборудования.

(Для получения информации о подключении проводов для каждого устройства, обратитесь к руководству пользователя.)

9. После того, как все будет установлено, удалите вспомогательную опору и прислоните подставку к стене в назначенном

месте. После удаления вспомогательной опоры, сохраните ее в надежном месте вместе с тремя монтажными винтами вспомогательной опоры E (M5 x 12). Кроме того, для предотвращения несчастного случая при использовании данной подставки, обязательно прикрутите к стене тросы, поставляемые с данным изделием, чтобы предотвратить его переворачивание. (Обратитесь также к руководству пользователя для подставки.) Прикрепите шнур питания таким образом, чтобы ферритовый сердечник не выступал за опорную стойку.В случае установки подставки возле стены, он может быть поврежден при попадании между стеной и опорной стойкой.Прикрепите основание стяжки, поставляемое с данным изделием, к внутренней части опорной стойки и воспользуйтесь пластиковой стяжкой для прикрепления проводов к телевизору, чтобы они не свешивались.Способы подключения телевизора и/или другого оборудования могут отличаться, поэтому обязательно обратитесь к руководству пользователя для телевизора и каждого устройства.

Во время размещения подставки возле стены, убедитесь, что шнуры питания или кабели не зажаты между ними. 1.Воспользуйтесь для закрепления поставляемых тросов отверстиями для винтов на задней части монтажного кронштейна телевизора. (Место установки может отличаться в зависимости от модели телевизора и/или высоты. Установите тросы, которые соответствуют данному телевизору.)

2. Воспользуйтесь продающимися отдельно винтами

для надежного прикрепления тросов к стене или опоре, способной удержать телевизор. (Выберите винты, которые соответствуют типу стены.) Монтажный кронштейн телевизораВинты монтажного кронштейна телевизораБудьте осторожны во время установки данного устройства возле стены, чтобы кабели не были зажаты между стеной и подставкой. Установите данную подставку в прочном месте. Кроме того, обязательно установите ее возле стены и предпримите меры по предотвращению ее переворачивания. Если не предпринять мер по предотвращению ее переворачивания, подставка может перевернуться, что приведет к получению травм и/или повреждениям. При использовании монтажного адаптера перейдите к стр. 7. ПредостережениеПредостережениеПредостережениеПредупреждениеВинты монтажного кронштейна телевизора㩵В случае использования монтажного кронштейна телевизора + монтажного адаптера 㩵Размещение монтажного адаптера с помощью монтажного кронштейна телевизора

12. Закрепите монтажный адаптер с помощью четырех монтажных винтов телевизора.

7 Py Монтажный адаптер 500 (Ш) x 200 (В)

Соблюдая осторожность, чтобы не повредить телевизор, расстелите мягкую ткань на ровной поверхности и осторожно опустите на нее телевизор экраном вниз. Затем снимите с телевизора настольную подставку. Для снятия подставки выкрутите винты и закрутите их на телевизоре. Монтажные винты настольной подставки

11. Подключите к телевизору все кабели и выкрутите

из задней панели телевизора четыре винта для его монтажа на стене. (Для получения информации о подключении кабелей к телевизору, обратитесь к руководству пользователя для данного телевизора.) Верхнее отверстие (большое): Винты M8 Нижнее отверстие (небольшое): Винты M5 или M6 Установите монтажный адаптер параллельно вертикальной оси телевизора. Если он будет установлен не параллельно, это приведет к его перекосу во время прикрепления к опорной стойке. Размер и/или место установки монтажных винтов телевизора могут отличаться в зависимости от модели, поэтому их следует проверить перед началом установки. Если во время установки винтов буде допущена ошибка, это может привести к повреждению приспособления и/или получению травмы.Проверьте размер монтажных винтов телевизора в руководстве пользователя в разделе по монтажу телевизора на стене.Если эта информация не приведена, найдите соответствующий винт, прикладывая монтажный кронштейн к телевизору и осторожно проверяя винты, начиная с самого короткого и небольшого винта и заканчивая более длинными и большими винтами. Если во время выполнения данной операции возникнет ощущение, что конец винта наткнулся на что-то, немедленно прекратите дальнейшее его закручивание.(F) M5 x 16…небольшое отверстие(G) M6 x 14…небольшое отверстие(H) M6 x 20…небольшое отверстие( I ) M8 x 20…большое отверстиеВ случае размера 200 x 200, поверните монтажный адаптер влево или вправо для прикрепления.Настольная подставка

Покрывало или другая мягкая ткань Способ, используемый для снятия настольной подставки, ее расположение и число винтов, а также способ обращения с телевизором будут отличаться в зависимости от модели телевизора. Обязательно обратитесь к руководству пользователя для данной модели телевизора.Если предполагается в дальнейшем использовать настольную подставку, для этого понадобятся монтажные винты настольной подставки, поэтому следует бережно хранить их вместе с настольной подставкой, чтобы они не потерялись.ПредостережениеПредостережениеПредостережениеПредостережениеВинты для монтажа на стенеВинты для монтажа на стенеРасположение винтов, которые нужно извлечь из задней панели, будет отличаться в зависимости от модели телевизора. Обязательно обратитесь к руководству пользователя для данной модели телевизора.ПредостережениеПредостережениеԘ

Монтажный кронштейн телевизораМонтажный адаптер

㩵Расположение винтов монтажного кронштейна телевизора для их затяжки 8 Py 500 (Ш) x 200 (В)

13. Временно закрутите наполовину два винта

монтажного адаптера телевизора в верхние отверстия монтажного адаптера.

14. Смонтируйте телевизор на подставке.

(1) Смонтируйте телевизор путем введения временно вкрученных в монтажный адаптер винтов монтажного адаптера в монтажные отверстия в монтажном кронштейне телевизора. (2) Используя два винта монтажного адаптера, поравняйте два нижних отверстия на задней панели монтажного адаптера и нижние отверстия на монтажном кронштейне телевизора, убедившись, что телевизор расположен по центру и горизонтально, а затем затяните винты. (3) Затяните винты, которые были временно закручены наполовину в шаге (1). 㩵В случае использования монтажного кронштейна телевизора + монтажного адаптера Временно закрутитеУстановка телевизораДанное изделие имеет большой вес. При его перемещении переноска должна выполняться двумя или большим числом людей.Во время монтажа телевизора осторожно и не спеша прикрепите его к подставке. В случае его падения на кронштейн, это может привести к изгибу кронштейна или к смещению отверстий для винтов.ПредостережениеЕсли отверстия не выровнены или если телевизор не расположен горизонтально, немного переместите левую или правую сторону телевизора, чтобы найти правильное положение.ПредостережениеПосле затягивания винтов для монтажа телевизора, проверьте и убедитесь, что все они полностью затянуты. Если их не затянуть надлежащим образом, это может вызвать переворачивание или разрушение телевизора, что приведет к получению травмы.Предупреждение9 Py Пластиковая стяжкаОснование стяжкиФерритовый сердечник Закрепление устройства с целью предотвращения его переворачивания

15. Подключите провода для телевизора, подставки колонки и любого другого оборудования.

(Для получения информации о подключении проводов для каждого устройства, обратитесь к руководству пользователя.)

16. После того, как все будет установлено, удалите вспомогательную опору и прислоните подставку к стене в назначенном

месте. После удаления вспомогательной опоры, сохраните ее в надежном месте вместе с тремя монтажными винтами вспомогательной опоры E (M5 x 12). Кроме того, для предотвращения несчастного случая при использовании данной подставки, обязательно прикрутите к стене тросы, поставляемые с данным изделием, чтобы предотвратить его переворачивание. (Обратитесь также к руководству пользователя для подставки.) Прикрепите шнур питания таким образом, чтобы ферритовый сердечник не выступал за опорную стойку.В случае установки подставки возле стены, он может быть поврежден при попадании между стеной и опорной стойкой.Прикрепите основание стяжки, поставляемое с данным изделием, к внутренней части опорной стойки и воспользуйтесь пластиковой стяжкой для прикрепления проводов к телевизору, чтобы они не свешивались.Способы подключения телевизора и/или другого оборудования могут отличаться, поэтому обязательно обратитесь к руководству пользователя для телевизора и каждого устройства.

Во время размещения подставки возле стены, убедитесь, что шнуры питания или кабели не зажаты между ними. 1.Воспользуйтесь для закрепления поставляемых тросов отверстиями для винтов на задней части монтажного кронштейна телевизора. (Место установки может отличаться в зависимости от модели телевизора и/или высоты. Установите тросы, которые соответствуют данному телевизору.)

2. Воспользуйтесь продающимися отдельно винтами

для надежного прикрепления тросов к стене или опоре, способной удержать телевизор. (Выберите винты, которые соответствуют типу стены.) Монтажный кронштейн телевизораВинты монтажного кронштейна телевизораБудьте осторожны во время установки данного устройства возле стены, чтобы кабели не были зажаты между стеной и подставкой. Установите данную подставку в прочном месте. Кроме того, обязательно установите ее возле стены и предпримите меры по предотвращению ее переворачивания. Если не предпринять мер по предотвращению ее переворачивания, подставка может перевернуться, что приведет к получению травм и/или повреждениям. ПредостережениеПредостережениеПредостережениеПредупреждениеВинты монтажного кронштейна телевизора 㩵В случае использования монтажного кронштейна телевизора + монтажного адаптераЭтот знак на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы не должны выбрасываться вместе с обычным домашним мусором. Для правильной обработки, хранения и утилизации старой аппаратуры, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC. При правильном отделении этих товаров, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами. За более подробной информацией о сборе и утилизации старых товаров пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары. [Информация по утилизации в других странах за пределами Европейского Союза] Этот знак действителен только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации. Информация для пользователей по сбору и утилизации старой аппаратуры Информация для пользователей по сбору и утилизации старой аппаратуры Printed in China FT1706001Z0 Использование вспомогательной опоры Вспомогательная

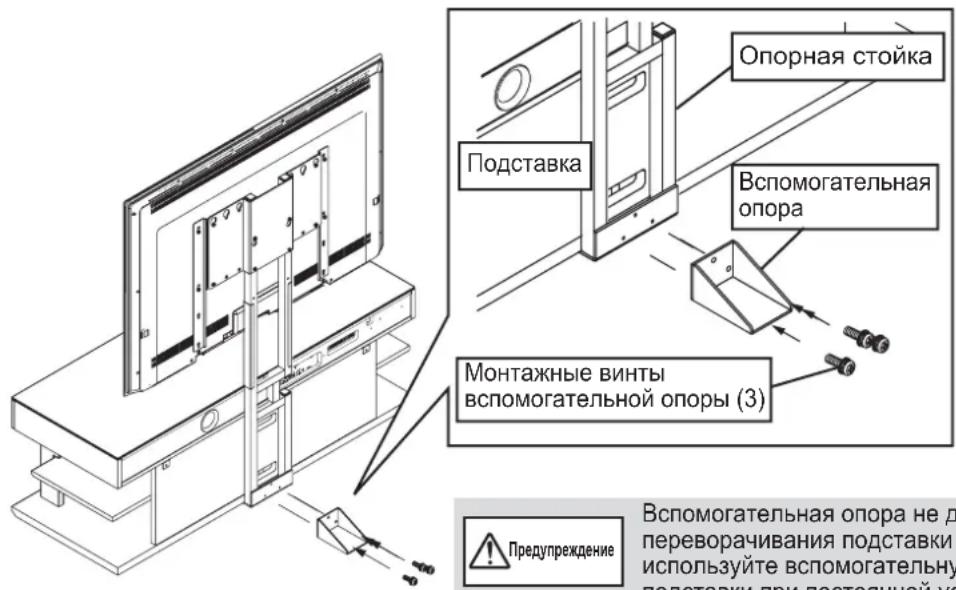

Опорная стойка Если необходимо очистить или заменить провода к телевизору, и для этого временно отодвинуть подставку от стены, обязательно приподнимите подставку во время ее перемещения, затем прикрепите прилагаемую вспомогательную опору к опорной стойке. Монтажные винты вспомогательной опоры (3) Храните вспомогательную опору с монтажными винтами после их выкручивания, чтобы их можно было использовать повторно в случае временного отодвигания подставки от стены для очистки или замены проводов к телевизору.

Прикрепите вспомогательную опору с помощью трех монтажных винтов вспомогательной опоры. Вспомогательная опора не дает гарантии предотвращения переворачивания подставки в случае землетрясения. Не используйте вспомогательную опору для поддержки подставки при постоянной установке на расстоянии от

ПредостережениеПредупреждение
