РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ URC 1035 ONE FOR ALL

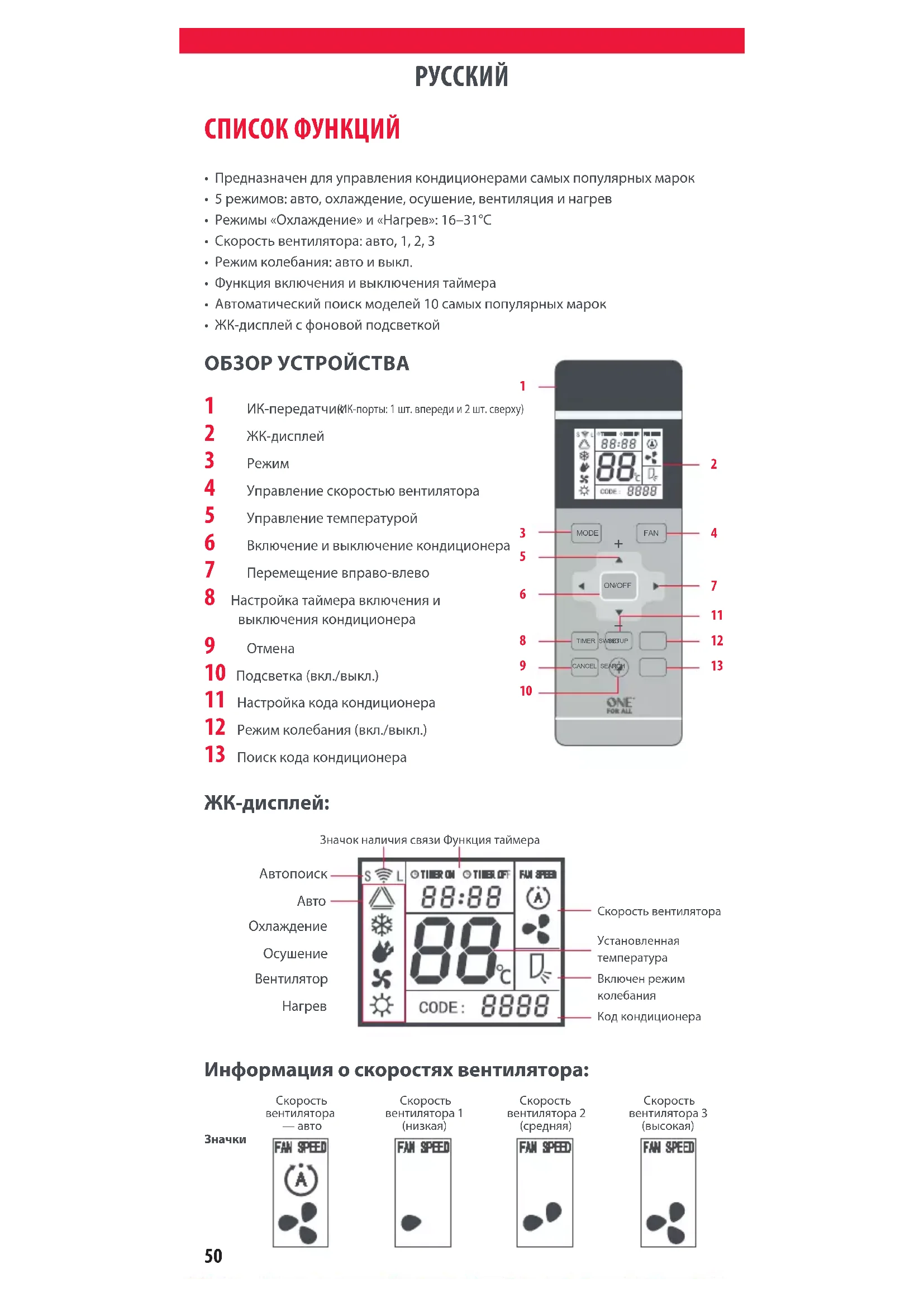

• Предназначен для управления кондиционерами самых популярных марок • 5 режимов: авто, охлаждение, осушение, вентиляция и нагрев• Режимы «Охлаждение» и «Нагрев»: 16–31°C• Скорость вентилятора: авто, 1, 2, 3 • Режим колебания: авто и выкл.• Функция включения и выключения таймера• Автоматический поиск моделей 10 самых популярных марок• ЖК-дисплей с фоновой подсветкой ОБЗОР УСТРОЙСТВА 1 ИК-передатчик (ИК-порты: 1 шт. впереди и 2 шт. сверху) 2 ЖК-дисплей 3 Режим 4 Управление скоростью вентилятора 5 Управление температурой 6 Включение и выключение кондиционера 7 Перемещение вправо-влево 8 Настройка таймера включения и выключения кондиционера 9 Отмена 10 Подсветка (вкл./выкл.) 11 Настройка кода кондиционера 12 Режим колебания (вкл./выкл.) 13 Поиск кода кондиционера СПИСОК ФУНКЦИЙ MODE

Информация о скоростях вентилятора: ЖК-дисплей:

ОхлаждениеОсушениеВентиляторНагревСкорость вентилятораВключен режимколебанияКод кондиционераУстановленная температураЗначок наличия связи Функция таймера MODE ON/OFF TIMER SWING SETUP CANCEL SEARCH FAN

Скоростьвентилятора— автоСкоростьвентилятора 1(низкая)Скоростьвентилятора 2(средняя)Скоростьвентилятора 3(высокая)51 Включен режим

Установленная температура

Универсальный пульт дистанционного управления кондиционерами — это пульт, который подходит для работы с самыми распространенными марками кондиционеров. Он позволяет полностью контролировать режим работы, скорость и колебания вентилятора, а также включать и отключать функцию таймера. Чтобы приступить к использованию пульта, необходимо сначала установить четырехзначный цифровой код.

1. 10 самых распространенных марок — автопоиск

10 основных марок Марка (код отображается в поле температуры) 01 MITSUBISHI ELECTRIC 02 HITACHI 03 GREE 04 MIDEA 05 DAIKIN 06 CHIGO 07 FUJITSU GENERAL 08 PANASONIC 09 SAMSUNG 10 LG - Если ваш кондиционер относится к одной из перечисленных выше марок, запомните соответствующий номер. - Убедитесь, что устройство находится в режиме ожидания (не включено). - Нажмите и удерживайте кнопку SEARCH в течение 2 секунд до появления значка S. - Нажмите кнопку вверх или вниз, чтобы выбрать номер марки (например, 01 — MITSUBISHI ELECTRIC). - Направив пульт на кондиционер, нажмите кнопку ON/OFF, чтобы запустить поиск марки. Каждую секунду будет происходить отправка сигнала, а на ЖК-дисплее будет появляться четырехзначный код. - Как только кондиционер включится, нажмите кнопку ON/OFF, чтобы подтвердить код. - Функцию автоматического поиска можно отключить в любой момент, нажав кнопку CANCEL. - После завершения настройки кондиционера запишите код кондиционера на будущее. Код кондиционера: ______________________________ РЕЖИМ РАБОТЫ:

вентилятора 3 (высокая)52

2. Настройка кода кондиционера

Если ваш кондиционер не относится к 10 маркам, предусмотренным функцией автоматического поиска, воспользуйтесь прилагаемым списком. Для проверки указанных кодов выполните перечисленные ниже действия. - Нажмите и удерживайте кнопку SETUP в течение 2 с. - В поле CODE на дисплее замигает последняя цифра. - С помощью кнопок влево и вправо выберите разряд, а затем с помощью кнопок вверх и вниз установите его значение в соответствии со списком.- Нажмите ON/OFF, чтобы проверить код.- Если кондиционер реагирует на команду, нажмите SETUP, чтобы сохранить - В противном случае повторите процедуру для следующего кода в списке.- Чтобы выйти из этого режима, нажмите кнопку CANCEL.- Подобрав подходящий код, запишите его в графе ниже.Код кондиционера: ______________________________

3. Функция включения и выключения таймера

- Если кондиционер включен, можно настроить таймер на выключение через определенный промежуток времени (от получаса до 24 часов с шагом в полчаса)- Если кондиционер выключен, можно настроить таймер на включение через определенный промежуток времени (от получаса до 24 часов с - Для запуска таймера нажмите кнопку TIMER несколько раз, пока на дисплее не появится промежуток, указанный в примере. Таймер запомнит последнюю установку, если в течение 3 секунд не нажимать никаких кнопок.- Чтобы отменить таймер, нажмите кнопку CANCEL или включите/выключите кондиционер.- Активировав таймер, расположите пульт таким образом, чтобы он был направлен на кондиционер. РЕЖИМ РАБОТЫ: Пример Таймер: включить через 3 часаРежим охлаждения, температура 25 °C Скорость MODE ON/OFF TIMER SWING SETUP CANCEL SEARCH FAN

Номер модели URC 1035 Рабочее расстояние ИК-порта До 10 м в зоне прямой видимости Диапазон установки температур 16–31°C ЖК-дисплей ЖК-дисплей с сегментами и значками Фоновая подсветка Синий светодиод Таймер отключения фоновой подсветки — 5 с Питание Батареи AAA, 2шт. Рекомендуется использовать щелочные

Рабочая температура и температура хранения Рабочая температура: 0–40°C Температура хранения: –20...+60°C Размеры (Д × В × Ш) 43 × 130 × 20 мм Масса 60 г (без батарей) ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. Предохраняйте пульт от воздействия пыли, прямых солнечных лучей, влаги,

высоких температур и ударов.

2. Используйте только новые батареи рекомендованного типа и размера.

3. Не используйте старую и новую батареи одновременно: старые батареи

4. Чтобы избежать утечки химических веществ, вынимайте батареи из пульта,

если не планируете использовать его в течение длительного времени.

5. Не используйте агрессивные или абразивные средства для очистки пульта.

6. Для очистки пластиковой поверхности используйте салфетку, смоченную

водой. Не применяйте моющие средства или химреактивы.

7. Своевременно удаляйте пыль с помощью мягкой сухой салфетки.

8. Не разбирайте прибор: он не содержит компонентов, обслуживаемых

• Не пытайтесь модифицировать изделие.

• Существует риск поражения электрическим током.

• Не выбрасывайте электроприборы в бытовые отходы: используйте системы раздельного сбора мусора. За информацией о таких системах обратитесь в местные ответственные органы власти.

• Устройство не содержит компонентов, обслуживаемых пользователем.

• Существует риск взрыва при использовании батареи неправильного типа.

• Утилизируйте батареи в соответствии с инструкциями. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ54

Обороти навентилатора - Обороти навентилатора -1 (ниски)Обороти навентилатора -2 (средни)Обороти навентилатора -3 (високи)71

2. Настройка на AC кода

УСТРОЙСТВА (ЕВРОПЕЙСКАЯ ДИРЕКТИВА 2012/19/EU) Символ перечеркнутого мусорного ящика, нанесенный на данное устройство, означает, что оно произведено с использованием высококачественных компонентов и может утилизироваться и перерабатываться в соответствии с европейской директивой 2012/19/EU. Не утилизируйте данное устройство вместе с обычными бытовыми отходами. Смотрите местные правила по правильному сбору или утилизации электрических и электронных устройств. Эти меры позволят избежать отрицательного воздействия на окружающую среду и человеческое здоровье. УТИЛИЗАЦИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ (ЕВРОПЕЙСКАЯ ДИРЕКТИВА 2006/66/EC) Не утилизируйте эти аккумуляторные батареи вместе с обычными бытовыми отходами. Смотрите местные правила по правильному сбору или утилизации электрических и электронных устройств. Эти меры позволят избежать отрицательного воздействия на окружающую среду и человеческое здоровье. Компания (Компания Барнсли - Роминокс) Юниверсел Электроникс /Oneforall гарантирует покупателю отсутствие дефектов материалов и нарушений в работе данного товара при условии корректной эксплуатации в течении 3 года с даты покупки. Данный товар будет подвергнут замене в обязательном порядке без каких – либо дополнительных выплат в том случае, если в течение 3 года доказан факт брака в его производстве. Гарантийные обязательства не касаются картонных коробок, упаковки, батареек, транспортных упаковок, загрязнения упаковки, или других наименований, используемых с товаром. Любые другие обязательства, кроме перечисленных выше, исключаются. Пожалуйста, помните, что понадобится гарантийный талон, который выдается при покупке данного товара для получения полноценного обслуживания. В том случае, если Вы приобрели данный продукт с намерениями, связанными с Вашим бизнесом, профессиональными потребностями или для продажи, пожалуйста, примите к сведению, что необходимо иметь специальное разрешение от государственных органов на продажу конечному покупателю. Данная гарантия не является соответствующим разрешением. www.oneforall.com
