KÄYTTÖOHJE URC 1035 ONE FOR ALL

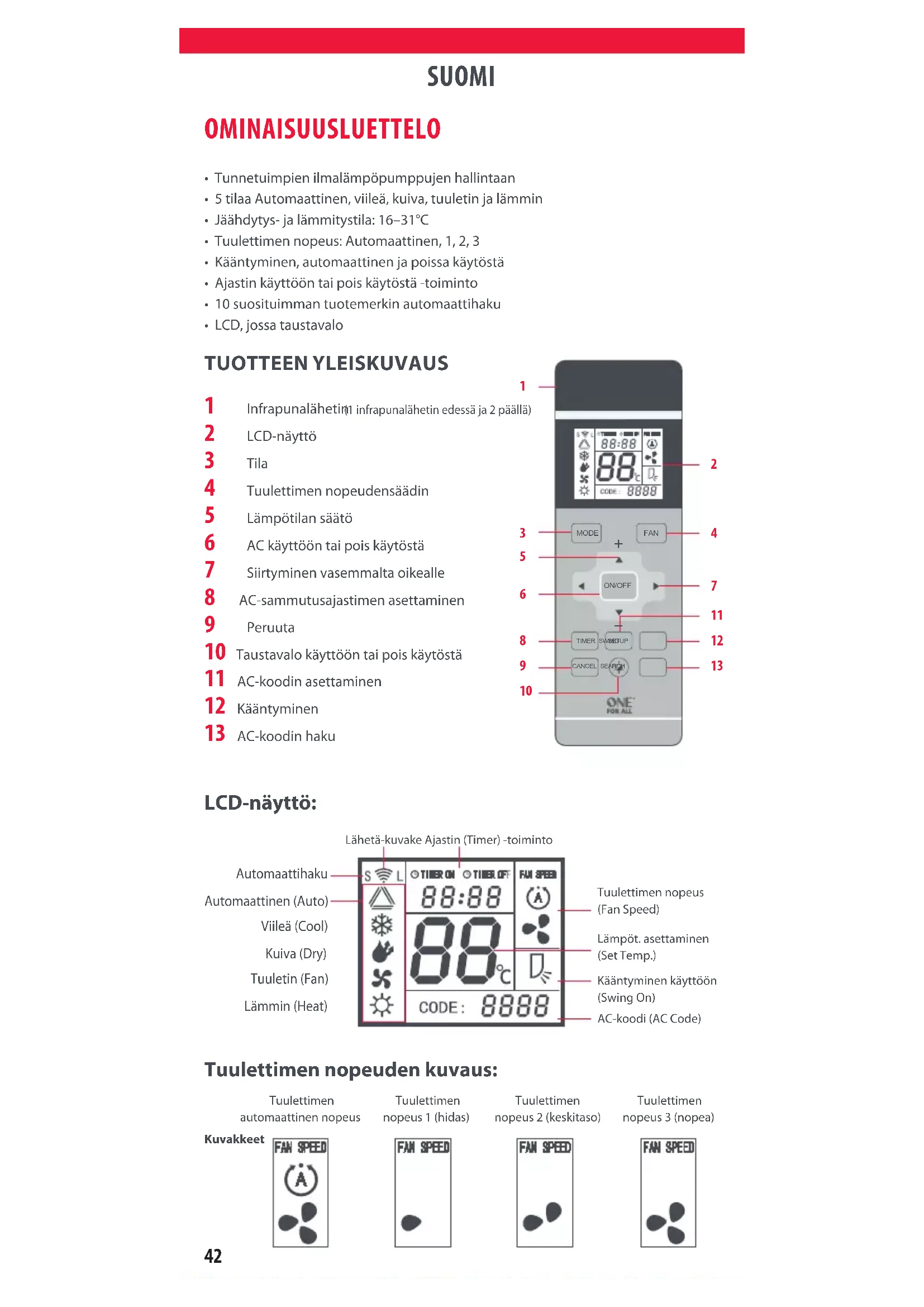

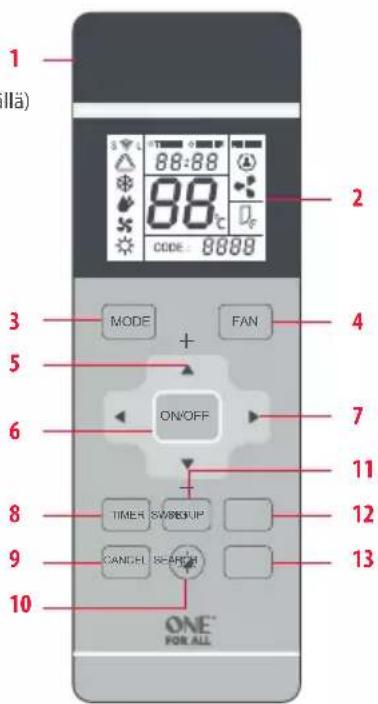

• Tunnetuimpien ilmalämpöpumppujen hallintaan • 5 tilaa Automaattinen, viileä, kuiva, tuuletin ja lämmin• Jäähdytys- ja lämmitystila: 16–31°C• Tuulettimen nopeus: Automaattinen, 1, 2, 3 • Kääntyminen, automaattinen ja poissa käytöstä• Ajastin käyttöön tai pois käytöstä -toiminto• 10 suosituimman tuotemerkin automaattihaku• LCD, jossa taustavalo TUOTTEEN YLEISKUVAUS 1 Infrapunalähetin (1 infrapunalähetin edessä ja 2 päällä) 2 LCD-näyttö 3 Tila 4 Tuulettimen nopeudensäädin 5 Lämpötilan säätö 6 AC käyttöön tai pois käytöstä 7 Siirtyminen vasemmalta oikealle 8 AC-sammutusajastimen asettaminen 9 Peruuta 10 Taustavalo käyttöön tai pois käytöstä 11 AC-koodin asettaminen 12 Kääntyminen 13 AC-koodin haku OMINAISUUSLUETTELO MODE

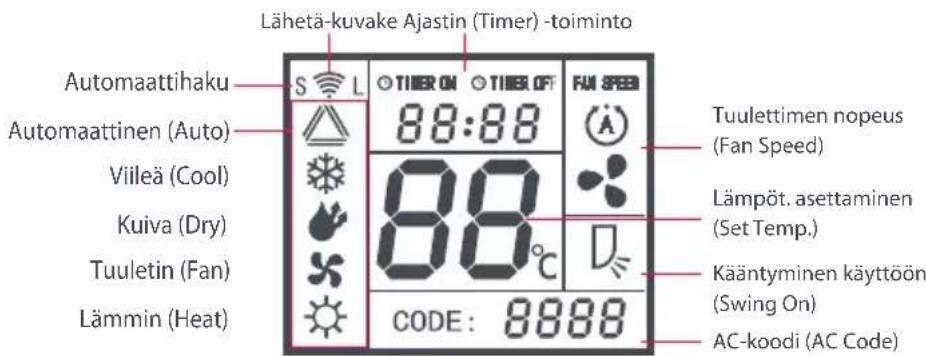

Tuulettimen nopeuden kuvaus: Kuvakkeet LCD-näyttö: AutomaattihakuAutomaattinen (Auto)Viileä (Cool)Kuiva (Dry)Tuuletin (Fan)Lämmin (Heat)Tuulettimen nopeus (Fan Speed)Kääntyminen käyttöön (Swing On)AC-koodi (AC Code)Lämpöt. asettaminen(Set Temp.)Lähetä-kuvake Ajastin (Timer) -toiminto MODE ON/OFF TIMER SWING SETUP CANCEL SEARCH FAN

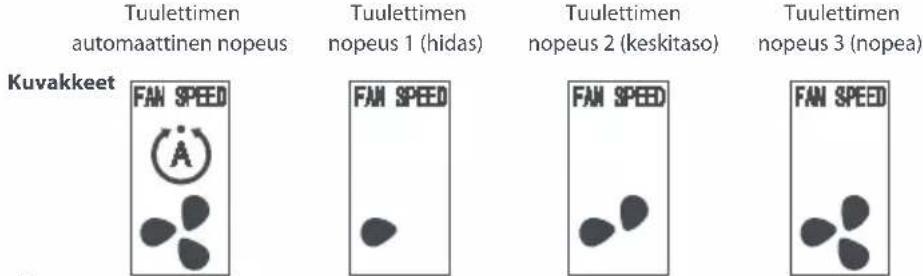

Tuulettimenautomaattinen nopeusTuulettimen nopeus 1 (hidas)Tuulettimen nopeus 2 (keskitaso)Tuulettimen nopeus 3 (nopea)43 Kääntyminen käyttöön (Swing On) SUOMI Yleiskäyttöinen ilmalämpöpumppujen kaukosäädin korvaa useimpien valmistajien ilmalämpöpumppujen säätimet. Säätimen avulla voit hallita laitteen tilaa, tuulettimen nopeutta ja kääntymistä täysin, ja lisäksi säätimessä on ajastintoiminto. Säätimen käyttö aloitetaan asettamalla 4-numeroinen koodi.

1. 10 suosituita tuotemerkkiä – automaattihaku

10 parasta Tuotemerkki (Näytetään lämpötilan numeroita painamalla)

01 MITSUBISHI ELECTRIC 02 HITACHI 03 GREE 04 MIDEA 05 DAIKIN 06 CHIGO 07 FUJITSU GENERAL 08 PANASONIC 09 SAMSUNG 10 LG - Jos laitteesi tuotemerkki on jokin edellä mainituista, merkitse sen numero muistiin. - Varmista, että ilmalämpöpumppu on valmiustilassa (ei toiminnassa). - Pidä SEARCH-painiketta painettuna 2 sekuntia, jolloin näyttöön ilmestyy ”S”-kuvake. - Valitse ylös- tai alas-painikkeella laitteesi tuotemerkin numero (esim. 01 = MITSUBISHI ELECTRIC). - Osoita säädin ilmalämpöpumppua kohti ja käynnistä tuotemerkin haku painamalla ON/OFF-painiketta. Säädin lähettää painikesignaalin kerran sekunnissa ja LCD-näytössä näytetään 4-numeroinen koodi. - Kun ilmalämpöpumppu käynnistyy, vahvista koodi painamalla ON/ OFF-painiketta. - Voit perua automaattihaun milloin tahansa painamalla CANCEL-painiketta. - Kirjoita AC-koodi muistiin tulevaa käyttöä varten, kun olet tehnyt laitteen asetukset. AC-koodi: ______________________________ KÄYTTÖTILA: Tuulettimen nopeus 3 (nopea)44 SUOMI

2. AC-koodin asettaminen

Jos laitteesi tuotemerkki ei ole automaattihakuosiossa mainittujen 10 tuotemerkin joukossa, etsi tuotemerkki säätimen mukana toimitetusta koodiluettelosta. Lueteltujen koodien testaaminen: - Pidä SETUP-painiketta painettuna 2 sekuntia. - CODE-näytön viimeinen numero vilkkuu. - Valitse numero vasemmalle- tai oikealle-painikkeella ja muuta sitä ylös- tai alas-painikkeella, kunnes kaikki 4 numeroa ovat samat kuin luettelossa mainitut.- Testaa koodia painamalla ON/OFF-painiketta.- Jos ilmalämpöpumppu reagoi painallukseen, tallenna koodi painamalla SETUP-painiketta.- Jos ei, yritä uudelleen luettelon seuraavalla koodilla.- Voit poistua tästä tilasta painamalla CANCEL-painiketta.- Kun olet löytänyt koodin, joka toimii, kirjoita se alle.AC-koodi: ______________________________

3. Ajastin käyttöön tai pois käytöstä -toiminto

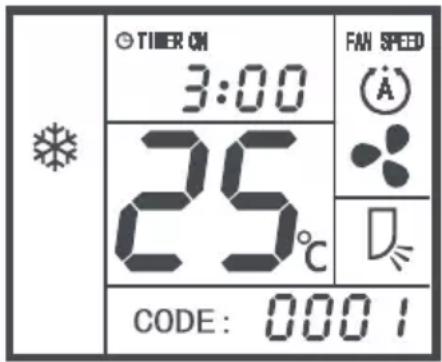

- Jos ilmalämpöpumppu on käytössä, voit asettaa ajastintoiminnon sammuttamaan sen puoli tuntia – 24 tuntia nykyhetkestä (puolen tunnin jaksoissa).- Jos ilmalämpöpumppu on sammutettu, voit asettaa ajastintoiminnon käynnistämään sen puoli tuntia – 24 tuntia nykyhetkestä (puolen tunnin jaksoissa). - Ota ajastin käyttöön painamalla TIMER-painiketta toistuvasti, kunnes haluamasi aika on näkyvissä. Ajastin käynnistyy, jos mitään painiketta ei paineta 3 sekuntiin.- Voit perua ajastimen painamalla CANCEL-painiketta tai sammuttamalla tai käynnistämällä ilmalämpöpumpun.- Kun ajastin on otettu käyttöön, jätä kaukosäädin niin, että se osoittaa ilmalämpöpumppua kohti. KÄYTTÖTILA: Esimerkki: Ajastin: Käynnistys 3 tunnin kuluttua.Jäähdytystilan lämpötila = 25 °C, tuulettimen nopeus = automaattinen, kääntyminen = käytössä MODE ON/OFF TIMER SWING SETUP CANCEL SEARCH FAN

SUOMI Mallin nro URC 1035 Infrapunalähettimen toimintasäde Enintään 10 metrin näköyhteys ilman esteitä. Lämpötilarajat 16–31°C LCD Segmentti- ja kuvakepohjainen LCD-näyttö Taustavalo Sininen merkkivalo Taustavalon sammutusajastin = 5 s Virtaliitin 2 kpl AAA-paristoja Suosittelemme käyttämään säätimessä alkaliparistoja. Käyttö- ja säilytyslämpötilat Käyttö: 0–40°C Säilytys: -20–60°C Mitat (L x K x S) 43 mm x 130 mm x 20 mm Paino 60 g (ilman paristoja) HUOLTO

1. Säädintä ei saa altistaa pölylle, voimakkaalle auringonvalolle, kosteudelle,

korkeille lämpötiloille tai mekaaniselle rasitukselle.

2. Käytä vain uusia, suositelluntyyppisiä ja -kokoisia paristoja.

3. Älä käytä vanhoja ja uusia paristoja samanaikaisesti, sillä vanhat paristot voivat

4. Estä vuodot poistamalla paristot säätimestä, jos et aio käyttää sitä pitkään

5. Älä puhdista säädintä syövyttävillä tai hankaavilla aineilla.

6. Puhdista pehmeä muovipinta veteen kostutetulla liinalla. Älä käytä mitään

pesu- tai puhdistusaineita.

7. Pyyhi säätimestä pölyt pehmeällä, kuivalla liinalla.

8. Älä pura säädintä, sillä siinä ei ole osia, jotka käyttäjä voisi itse vaihtaa.

• Älä muuntele säädintä millään tavoin.

• Älä hävitä sähkölaitteita lajittelemattomien sekajätteiden joukossa, vaan käytä niille varattua kierrätyspistettä. Saat lisätietoja alueesi kierrätysjärjestelmästä paikallisilta viranomaisilta.

• Tässä laitteessa ei ole käyttäjän vaihdettavissa olevia osia. HUOMIO

• Räjähdysvaara, jos käytetään vääränlaisia paristoja.

• Hävitä käytetyt paristot ohjeiden mukaisesti. TEKNISET TIEDOT46

(EU:N DIREKTIIVI 2012/19/EU) Yliviivattua jäteastiaa esittävä merkki laitteessa tarkoittaa, että laite on valmistettu laadukkaista, kierrätettävissä ja uudelleen käytettävissä olevista osista EU:n direktiivin 2012/19/EU mukaisesti. Älä hävitä tätä tuotetta tavallisen kotitalousjätteen mukana, vaan sähkö- ja elektroniikkalaitteiden keruuta tai hävittämistä koskevien paikallisten määräysten mukaisesti. Näin autat estämään ympäristölle ja ihmisten terveydelle haitallisia vaikutuksia. PARISTOJEN HÄVITTÄMINEN (EU:N DIREKTIIVI 2006/66/EY) ÄÄlä hävitä paristoja tavallisen kotitalousjätteen mukana, vaan keruuta tai hävittämistä koskevien paikallisten määräysten mukaisesti. Näin autat estämään ympäristölle ja ihmisten terveydelle haitallisia vaikutuksia. UNIVERSAL ELECTRONICS INC./ONE FOR ALL myöntää tuotteilleen 3 vuoden takuun alkuperäisestä ostopäivästä lukien koskien tuotteissa takuuaikana ilmeneviä materiaali- ja valmistusvikoja. Tuote vaihdetaan takuunalaisissa vikatapauksissa veloituksetta uuteen samanlaiseen tai vähintään vastaavilla ominaisuuksilla varustettuun tuotteeseen. Takuu ei koske mm. paristoja, kantolaukkuja, pakkauksia, suojakoteloita tai muita oheistuotteita. Muista liittää lähetykseen kopio ostokuitista. Huomaa, että tuotteemme eivät yleensä sisällä käyttäjän huollettavaksi tarkoitettuja osia, joten esim. laitteen kuoren avaaminen johtaa takuun raukeamiseen. Jos olet hankkinut tämän tuotteen tarkoitukseen, joka ei liity kauppaan, liiketoimintaan tai ammattiin, sinulla saattaa olla oikeuksia, jotka perustuvat oman maasi kansalliseen kuluttajatuotteita koskevaan lainsäädäntöön. Tämä takuu ei koske näitä oikeuksia. www.oneforall.com93
