РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RM05 PIONEER

На указанном выше сайте поддержки Pioneer DJ содержатся раздел часто задаваемых вопросов, информация по программному обеспечению, а также различные другие типы информации и услуг, позволяющие использовать ваше изделие более лучшим образом.

Инструкции по эксплуатации

取扱説明書

EAC

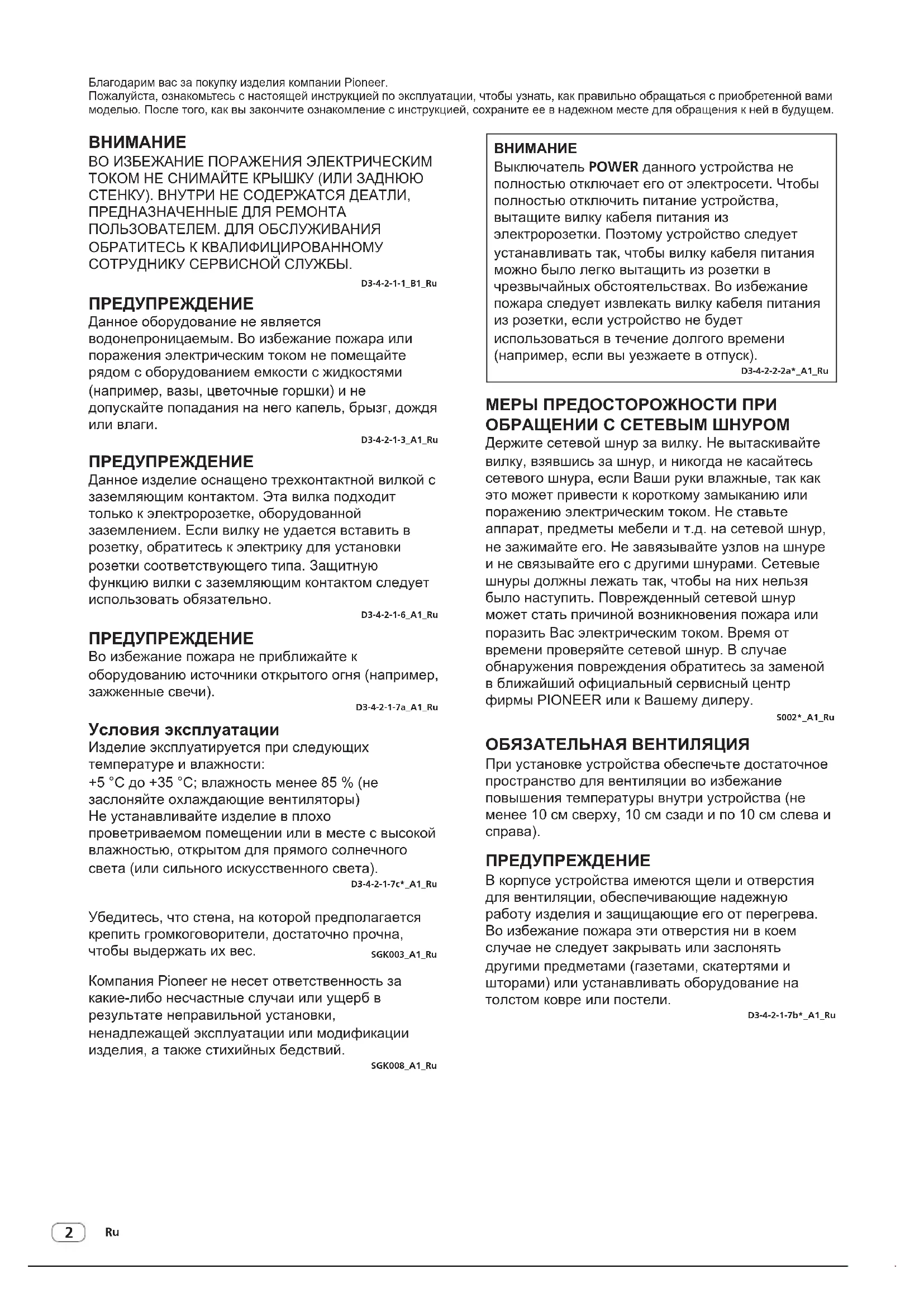

Благодарим вас за покупку изделия компании Pioneer.

Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами моделью. После того, как вы закончите ознакомление с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем.

ВНИМАНИЕ

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

D3-4-2-1-1_B1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги.

D3-4-2-1-3_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное изделие оснащено трехконтактной вилкой с заземляющим контактом. Эта вилка подходит только к электророзетке, оборудованной заземлением. Если вилку не удается вставить в розетку, обратитесь к электрику для установки розетки соответствующего типа. Защитную функцию вилки с заземляющим контактом следует использовать обязательно.

D3-4-2-1-6_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи).

D3-4-2-1-7a_A1_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих температуре и влажности:

+5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света).

D3-4-2-1-7c*_A1_Ru

Убедитесь, что стена, на которой предполагается крепить громкоговорители, достаточно прочна, чтобы выдержать их вес. SGK003_A1_Ru

Компания Pioneer не несет ответственность за какие-либо несчастные случаи или ущерб в результате неправильной установки, ненадлежащей эксплуатации или модификации изделия, а также стихийных бедствий.

SGK008_A1_Ru

ВНИМАНИЕ

Выключатель POWER данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2a* _A1_Ru

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший официальный сервисный центр фирмы PIONEER или к Вашему дилеру.

S002*_A1_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 10 см сверху, 10 см сзади и по 10 см слева и справа).

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и отверстия для вентиляции, обеспечивающие надежную работу изделия и защищающие его от перегрева. Во избежание пожара эти отверстия ни в коем случае не следует закрывать или заслонять другими предметами (газетами, скатертями и шторами) или устанавливать оборудование на толстом ковре или постели.

D3-4-2-1-7b*_A1_Ru

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

K058b_A1_Ru

Введение

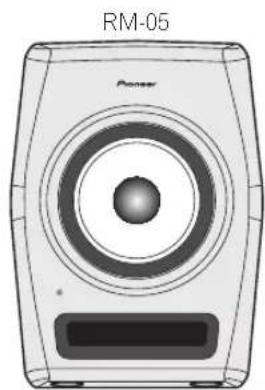

Основные характеристики

Коаксиальный драйвер, воспроизводящий звук из точечного источника звука с помощью твитера *HSDOM 50 кГц.

HSDOM обозначаст фирменную методику расчета формы мембраны и расшифровывается как «Harmonized Synthetic Diaphragm Optimum Method». Все характеристики мембраны, в том числе материалы, форма и кромки оптимизируются посредством компьютерного моделирования, при котором реализуется ультравысокочастотное воспроизведение.

Высокопрочный литой алюминиевый корпус, устраняющий ненужный резонанс.

Технология AFAST обеспечивает качество чистого звука благодаря уменьшению внутренних стоячих волн.

AFAST обозначаст технологию гашения стоячих волн и расшифровывается как «Acoustic Filter Assisted System Tuning». Технология, с помощью которой контролируются стоячие волны и резонирующие звуки посредством добавления акустической трубки внутрь корпуса громкоговорителя.

Проверьте комплектность принадлежностей

• Кабель питания (1)
- Инструкции по эксплуатации (данный документ)
• Резиновая ножка x 4

• Подкладка на днище x 6

Наименования и функции деталей

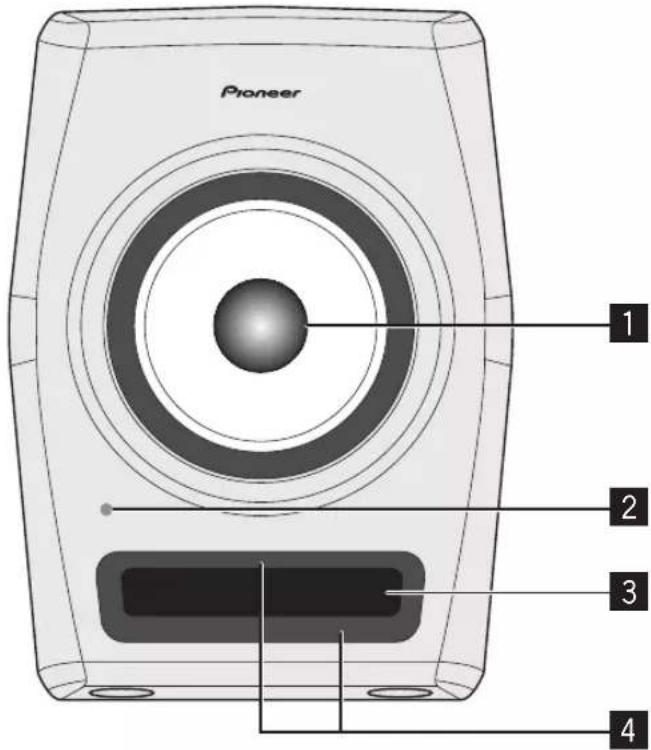

Элементы передней панели

* На рисунке показал RM-05. Спецификации для RM-05 и RM-07 являются одинаковыми, за исключением виптовых отверстий для настенного кронштейна.

Pioneer 1 2 3 4

1 Коаксиальный драйвер

RM-05: 5-дюймовый вуфер из арамидного волокна 1,5-дюймовый твитер HSDOM

RM-07: 6,5-дюймовый вуфер из арамидного волокпа 1,5-дюймовый твитер HSDOM

2 Индикатор POWER / CLIP

Загорается белым цветом для включения и выключения питания (ON/OFF). Не горит в режиме ожидания. Будет также загораться красным цветом, когда уровень входного сигнала становится слишком высоким и вызывает искажение звука.

В этом случае уменьшите уровень входного сигнала.

3 Фазоинверторный вуфер

4 Щель

Обеспечивает управление воздушным потоком из фазоинверторного порта для плавной передачи пизкочастотного диапазона.

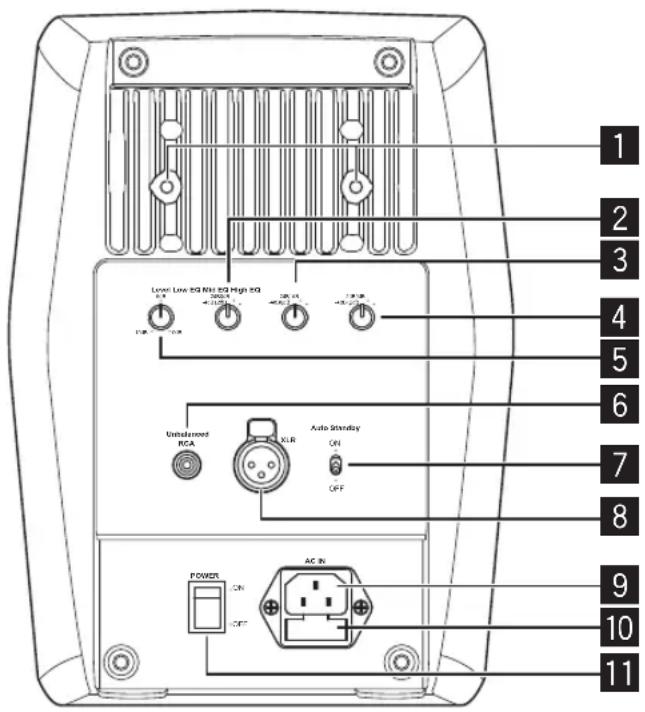

Элементы задней панели

* На рисунке показан RM-05.

1 Элементы задней панели

2 Регулятор LOW EQ

Регулирует частотную характеристику в низкочастотном диапазоне.

Более подробные сведения см. в разделе «Настройки эквалайзера» на стр. 7.

3 Регулятор MID EQ

Регулирует подавление частот в прибл. диапазоне от 100 Гц до 200 Гц.

Более подробные сведения см. в разделе «Настройки эквалайзера» на стр. 7.

4 Регулятор HIGH EQ

Регулирует частотную характеристику в высокочастотном диапазоне.

Более подробные сведения см. в разделе «Настройки эквалайзера» на стр. 7.

5 Регулятор LEVEL

Используется для регулировки уровня звука (Громкость).

6 Разъем RCA INPUT (Несбалансированный)

7 Переключатель AUTO STANDBY

Используется для включения или выключения автоматического режима ожидания.

Когда включается автоматический режим ожидания, громкоговорители автоматически переключаются в режим ожидания, если не получают входного сигнала в течение определенного периода времени (приблизительно 25 минут), и благодаря этому снижается потребляемая мощность. Если входной сигнал получен, когда громкоговорители находятся в режиме ожидания, громкоговорители автоматически выйдут из режима ожидания.

• Подсветка (индикатор POWER) на передней панели выключается, когда громкоговорители переключаются в режим ожидания.
• Когда входной сигнал становится слабее определенного уровня, громкоговорители не могут автоматически выходить из режима ожидания. В таких случаях выключите переключатель [AUTO STANDBY], чтобы использовать громкоговорители.
• Чтобы заставить громкоговорители выйти из режима ожидания, выключите переключатель [POWER] на задней панели один раз, и снова включите его через несколько секунд.

8 Разъем XLR INPUT (Сбалансированный)

Контакты разъема расположены следующим образом: No. 1 Земля, No. 2 Плюс, и No. 3 Минус.

9 AC IN

Подключите разъем кабеля питания здесь и к розетке переменного тока.

10 Держатель плавкого предохранителя

11 Выключатель питания POWER

Используется для включения и выключения питания.

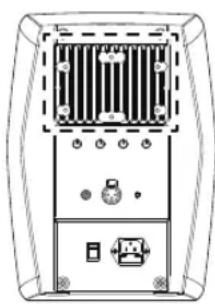

Положение винтовых отверстий для настенного кронштейна.

❖ RM-05 (2 отверстия M6 глубиной 10 мм)

❖ RM-07 (6 отверстий M6 глубиной 10 мм)

Меры предосторожности при креплении к стене с помощью настенного кронштейна

• Используйте настенный кронштейн, который может выдержать вес устройства. В отношении купленных в магазине кронштейнов направляйте любые вопросы продавцу.
• Осмотрите степу перед монтажом и убедитесь, что она достаточно прочная, чтобы выдержать вес устройства.
• Используйте винты, которые подходят для материалов стены, куда будет монтироваться устройство.
• После завершения монтажа выполните полную проверку безопасности и в дальнейшем проводите периодические проверки безопасности.

Установка и соединения

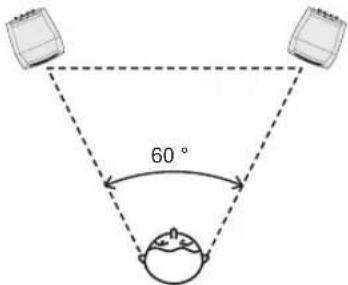

Как устанавливать

Звук воспроизведения громкоговорителя чувствителен к условиям в комнате прослушивания. Чтобы создать оптимальные условия прослушивания, обратите особое внимание на условия места монтажа перед тем, как приступить к установке.

- Располагайте громкоговорители на уровне ушей.

- Левый и правый громкоговорители следует располагать на равном расстоянии и симметрично с двух сторон к положению прослушивания.

- Громкоговорители в идеальном случае должны располагаться каждый под углом 30° от положения прослушивания (образуя в сумме 60°) и быть повернуты внутрь лицевой частью к положению прослушивания.

60°

- Не закрывайте секцию отвода тепла на задней стороне. Вызванное этим уменьшение возможностей отвода тепла может привести к ухудшению характеристик или привести к неисправностям.

Наклон громкоговорителей

Можно использовать входящие в комплект резиновые ножки и прокладки, если ситуация требует наклона устройства вперед или его вертикальной установки.

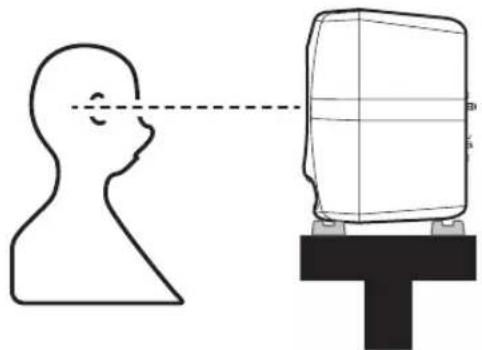

❖ При использовании стойки и т. п. для вертикальной установки громкоговорителя

Закрепите входящие в комплект резиновые ножки (более толстые) в высмки на нижней поверхности.

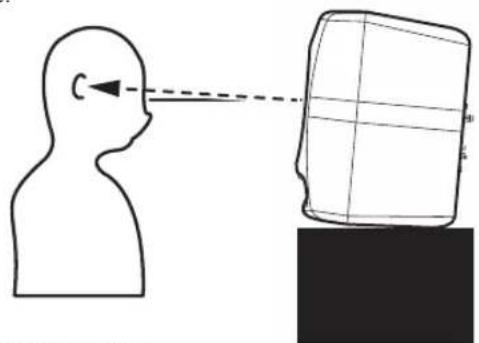

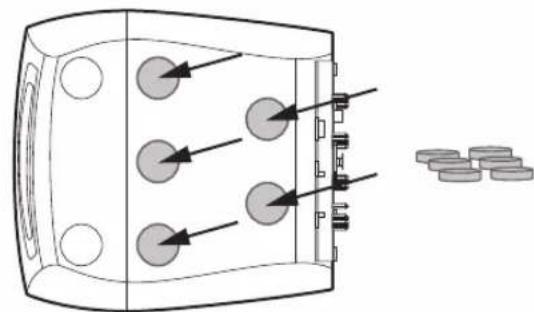

❖ При установке на письменный стол и т. п. с наклоном лицевой поверхности громкоговорителя вперед

Закрепите входящие в комплект прокладки (более толетые) на пижней поверхности устройства, чтобы предотвратить его соскальзывание.

C 3D

Храните небольшие детали вне доступа детей. При случайном заглатывании, немедленно обращайтесь к врачу.

D41-6-4_A1_Ru

Подключения

• При выполнении или изменении схем подсоединения отключите кабель питания от розетки переменного тока.

• Также обязательно прочитайте инструкцию по эксплуатации других компопентов, к которым будут подключаться эти громкоговорители.

• Не подключайте к розетке силовой кабель, пока не будут выполнены все другие соединения.

• Используйте только входящий в комплект вспомогательный силовой кабель.
• Обязательно настраивайте звук на нужный уровень, так как входные сигналы в разъем XLR INPUT и в разъем RCA INPUT будут смешиваться и влиять на уровень звука.

Настройки эквалайзера

Функция Регулировка тембра

В устройстве имеется функция регулировки частотной характеристики в соответствии с местоположением и средой, в которой оно установлено.

Регулировка выполняется с помощью комбинации трех кнопок на задней панели.

Устройство поставляется с настройками, которые обеспечивают плоскую частотную характеристику в безэховом помещении.

Отрегулируйте настройки в соответствии со средой, в которой устанавливается устройство.

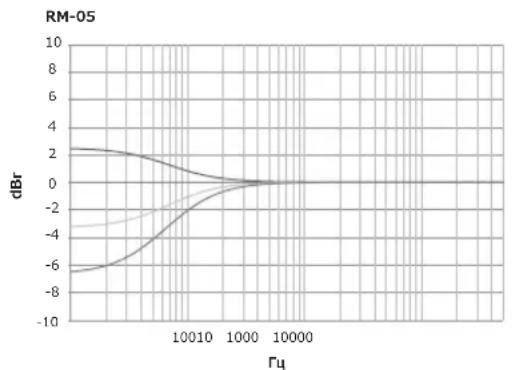

Low EQ

Для регулировки частотной характеристики в низкочастотном диапазоне используется обрезной фильтр. Можно выбрать из значений +2 дБ, 0 дБ, -2 дБ и -4 дБ.

Используется, если в среде установки устройства недостаточно диапазона низких частот, или если отражение от стен и т. п. вызывает слишком сильный диапазон низких частот.

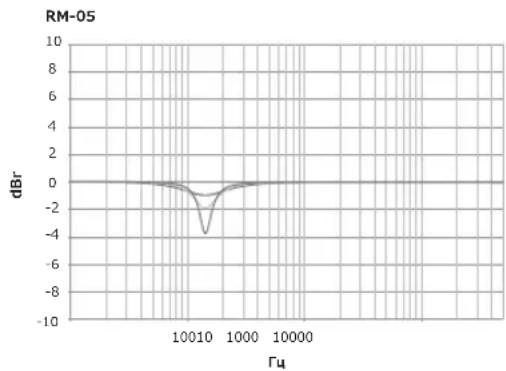

Mid EQ

Для регулировки подавления частот в прибл. диапазоне от 100 Гц до 200 Гц используется узкополосный режекторный фильтр. Можно выбрать из значений 0 дБ, -1 дБ, -2 дБ и -4 дБ.

Используется, если влияние пульта управления или стола приводит к излишнему усилению вышсуказанного диапазона.

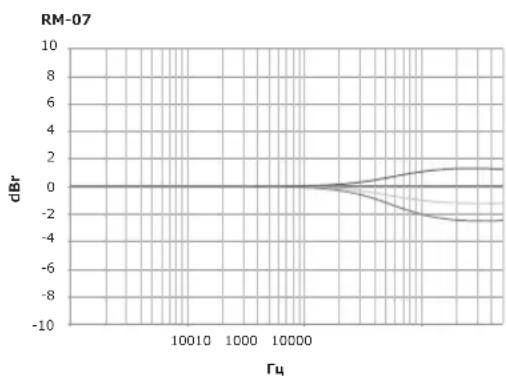

High EQ

Для регулировки частотной характеристики в высокочастотном диапазоне используется обрезной фильтр. Можно выбрать из значений +1 дБ, 0 дБ, -1 дБ и -2 дБ.

Используется, если в среде установки устройства недостаточно диапазона высоких частот, или если диапазон высоких частот слишком сильный.

Дополнительная информация

Устранение неполадок

• Если вам кажется, что это устройство неисправно, проверьте следующие пункты. Также проверьте другие приборы, подключенные к этому устройству. Если проблема сохраняется, обратитесь к вашему дилеру, чтобы провести техническое обслуживание.
• Иногда устройство может перестать правильно работать из-за статического электричества или иных внешних условий. В этом случае, отсоедините силовой кабель от розетки и подождите не менее пяти минут, затем снова подсоедините силовой кабель к розетке и проверьте правильную работу устройства.

Неполадка	Пункты для проверки	Устранение
Отсутствует питание	Правильно ли подсоединен силовой кабель?	Подсоедините силовой кабель к розетке.
Не идет звук из подключенных аудиоустройств, или звук слишком слабый.	Правильно ли настроено подключенное аудиоустройство?	Настройте правильно внешний вход и громкость звука.
	Правильно ли подключен соединительный кабель?	Правильно подключите кабели.
	Не загрязнены ли разъемы или штекеры?	Очистите разъемы и штекеры перед подключением.
	Правильно ли настроена громкость звука?	Поворачивайте регулятор [LEVEL] на задней панели по часовой стрелке, чтобы увеличить громкость.
	Включено ли питание?	Включите переключатель [POWER] на задней панели.
	Включен ли автоматический режим ожидания?	Выключите переключатель [POWER] на задней панели один раз, подождите несколько секунд, и затем снова включите его.
Не загорается индикатор POWER (белый).	Включено ли питание?	Включите переключатель [POWER] на задней панели.
	Включен ли автоматический режим ожидания?	Выключите переключатель [POWER] на задней панели один раз, подождите несколько секунд, и затем снова включите его.
Громкоговорители не выходят из режима ожидания (не включаются).	Не настроен ли слабый уровень входного сигнала?	Увеличьте уровень входного сигнала.
		Выключите переключатель [AUTO STANDBY], чтобы выключить автоматический режим ожидания.
Искажается звук или индикатор горит красным цветом.	Не настроен ли слишком сильный уровень входного сигнала?	Медлешно поворачивайте регулятор [LEVEL] на задней панели против часовой стрелки, чтобы уменьшить громкость.
	Правильно ли настроен уровень выходного сигнала подключенного аудиоустройства?	Настройте правильно уровень выходного сигнала подключенного аудиоустройства.
Фоновый шум (непрерывное завывание)	Правильно ли настроена громкость звука?	Медленно поворачивайте регулятор [LEVEL] на задней панели против часовой стрелки, чтобы уменьшить громкость.

Торговые марки

• Pioneer является зарегистрированной торговой маркой PIONEER CORPORATION.
• Другие перечисленные наименования компаний и названия продуктов являются зарегистрированными торговыми марками компаний или торговыми марками.

Технические характеристики

	RM-05 RM-07
Тип	Двухусилительный 2-полосный активный громкоговоритель
Общие характеристики системы
Частотная характеристика (−10 дБ)	45 Гц до 50 кГц	40 Гц до 50 кГц
Максимальный уровень звукового давления	104 дБ SPL (пик на расстоянии 1 м)	109 дБ SPL (пик на расстоянии 1 м)
Чувствительность входа	От −40 дБ до +6 дБ
High EQ	Регулируется, −2 / −1 / 0 / +1 дБ при 10 кГц
Mid EQ	Регулируется, −4 / −2 / −1 / 0 дБ при 140 Гц
Low EQ	Регулируется, −4 / −2 / 0 / +2 дБ при 50 Гц
Переходная частота 1,7 кГц 1,6 кГц
Усилитель
Выход усилителя	НЧ: 50 Вт / 4 Ω, Класс АВВЧ: 50 Вт / 4 Ω, Класс АВ	НЧ: 100 Вт / 4 Ω, Класс АВВЧ: 50 Вт / 4 Ω, Класс АВ
Входные разъемы (сбалансированный вход)	XLR × 1
Входные разъемы (несбалансированный вход)	RCA × 1
Импеданс 10 кΩ
Громкоговоритель
Корпус	Фазонверторный/алюминиевый литой
Вуфер (НЧ драйвер)	13 см, диффузорный	16,5 см, диффузорный
Твитер (ВЧ драйвер)	Твердый купол 3,8 см	Твердый купол 3,8 см
Блок питания/другие параметры
Поддерживаемые напряжения*	100 В (50 Гц/60 Гц), от 110 В до 120 В (50 Гц/60 Гц), от 220 В до 240 В (50 Гц/60 Гц)
Потребляемая мощность	142 Вт	195 Вт
Потребляемая мощность в режиме ожидания	0,3 Вт или меньше	0,3 Вт или меньше
Наружные размеры Ш × В × Г	203 мм x 281 мм x 225 мм	244 мм x 337 мм x 260 мм
Вес	9,3 кг	12,3 кг

* Отличаются в зависимости от региона использования.
В связи с постоянным совершенствованием изделия его технические характеристики и конструкция могут изменяться без предварительного уведомления.
© PIONEER CORPORATION, 2015. Все права защищены.

Примечание:

В соответствии со статьей 5 Закона Российской Федерации "О защите прав потребителя" и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A1_Ru

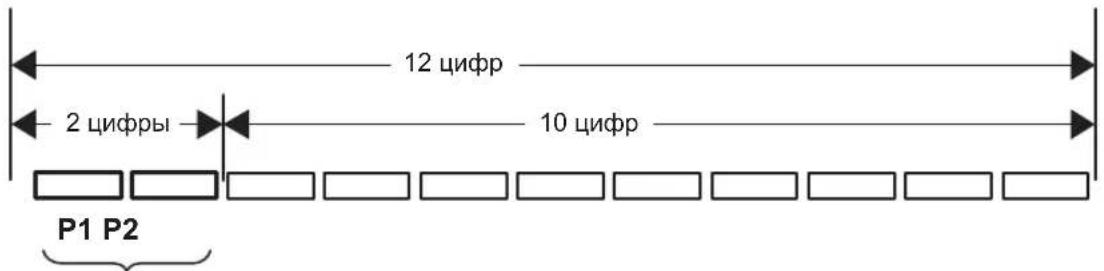

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.

Серийный номер

12 цифр 2 цифры 10 цифр P1 P2

Дата изготовления оборудования

P1 - Год изготовления

Год 200		2002	2003	2004	2005	2006	2007	2008	2009	2010
Символ	A	B	C	D	E	F	G	H	I	J

Год 2011		2012	2013	2014	2015	2016	2017	2018	2019	2020
Символ	K	L	M	N	O	P	Q	R	S	T

P2 - Месяц изготовления

Месяц 1		2	3	4	5	6	7	8	9	10	11	12
Символ	A	B	C	D	E	F	G	H	I	J	K	L

D3-7-10-7 A1 Ru
