MANUALE UTENTE RM05 PIONEER

Il sito di supporto DJ Pioneer indicato qui sopra offre una sezione FAQ, informazioni sul software ed informazioni e servizi di vario tipo, per permettere un uso più confortevole dei nostri prodotti.

Istruzioni per l'uso

Handleiding

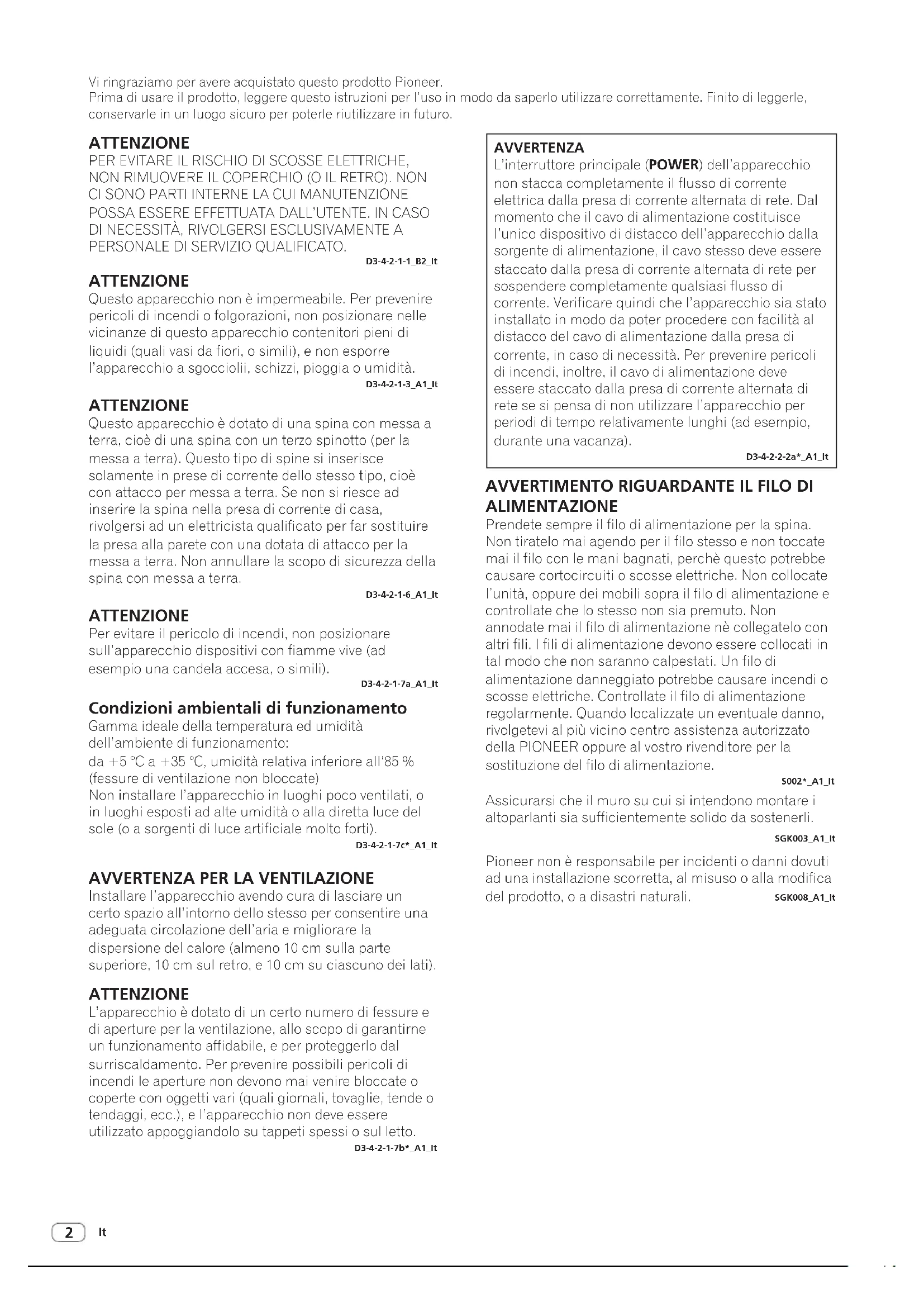

Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Prima di usare il prodotto, leggere questo istruzioni per l'uso in modo da saperlo utilizzare correttamente. Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

ATTENZIONE

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITÀ, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

D3-4-2-1-1_B2_It

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contenitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_lt

ATTENZIONE

Questo apparecchio è dotato di una spina con messa a terra, cioè di una spina con un terzo spinotto (per la messa a terra). Questo tipo di spine si inserisce solamente in prese di corrente dello stesso tipo, cioè con attacco per messa a terra. Se non si riesce ad inserire la spina nella presa di corrente di casa, rivolgersi ad un elettricista qualificato per far sostituire la presa alla parete con una dotata di attacco per la messa a terra. Non annullare la scopo di sicurezza della spina con messa a terra.

D3-4-2-1-6_A1_lt

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vive (ad esempio una candela accesa, o simili).

D3-4-2-1-7a_A1_lt

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:

da +5 °C a +35 °C, umidità relativa inferiore all'85 % (fessure di ventilazione non bloccate)

Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*_A1_It

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 10 cm sulla parte superiore, 10 cm sul retro, e 10 cm su ciascuno dei lati).

ATTENZIONE

L'apparecchio è dotato di un certo numero di fessure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento affidabile, e per proteggerlo dal surriscaldamento. Per prevenire possibili pericoli di incendi le aperture non devono mai venire bloccate o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non deve essere utilizzato appoggiandolo su tappeti spessi o sul letto.

D3-4-2-1-7b*A1_lt

AVVERTENZA

L'interruttore principale (POWER) dell'apparecchio non stacca completamente il flusso di corrente elettrica dalla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositivo di distacco dell'apparecchio dalla sorgente di alimentazione, il cavo stesso deve essere staccato dalla presa di corrente alternata di rete per sospendere completamente qualsiasi flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere con facilità al distacco del cavo di alimentazione dalla presa di corrente, in caso di necessità. Per prevenire pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato dalla presa di corrente alternata di rete se si pensa di non utilizzare l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).

D3-4-2-2-2a* _A1_It

AVVERTIMENTO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza autorizzato della PIONEER oppure al vostro rivenditore per la sostituzione del filo di alimentazione.

S002*_A1_lt

Assicurarsi che il muro su cui si intendono montare i altoparlanti sia sufficientemente solido da sostenerli.

SGK003_A1_It

Pioneer non è responsabile per incidenti o danni dovuti ad una installazione scorretta, al misuso o alla modifica del prodotto, o a disastri naturali. SGK008_A1_It

5GK008_A1_It

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058b_A1_It

Introduzione

Caratteristiche principali

Driver coassiale che riproduce il punto sorgente del suono con un tweeter di 50 kHz *HSDOM.

HSDOM sta per "Harmonized Synthetic Diaphragm Optimum Method". Tutti gli aspetti del diagramma, compresi i materiali, la forma e i bordi, sono stati ottimizzati usando simulazioni al computer e realizzando una riproduzione a frequenza ultra larga.

Ogni risonanza non necessaria è stata eliminata grazie all'involucro in alluminio pressofuso a grande resistenza.

La tecnologia AFAST permette di ascoltare un suono limpido di grande qualità attraverso la riduzione delle onde permanenti interne.

AFAST sta per "Acoustic Filter Assisted System Tuning". Una tecnologia che controlla le onde permanenti e i suoni di risonanza aggiungendo un tubo acustico all'interno dell'involucro del diffusore.

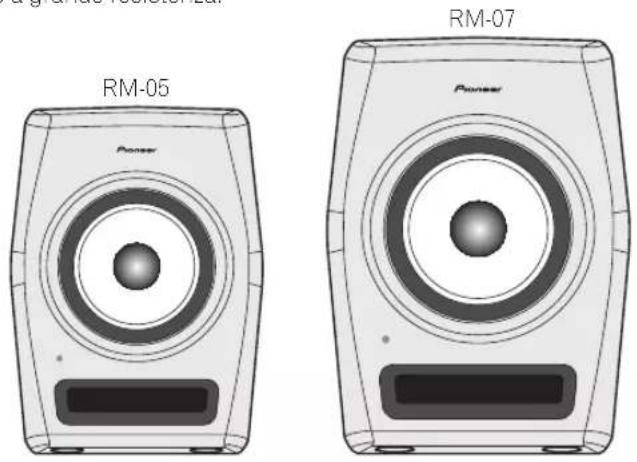

RM-05 Power RM-07 Power

Controllo degli accessori

• Cavo di corrente (1)
- Istruzioni per l'uso (questo documento)
- Piedino in gomma x 4

• Cuscinetto inferiore x 6

Nomi e Funzioni dei Pezzi

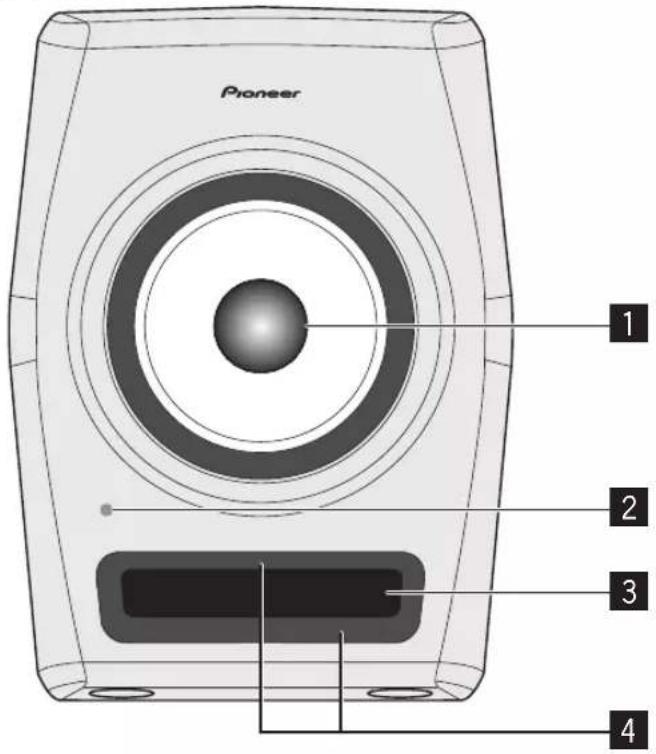

Struttura del pannello frontale

* L'RM-05 viene mostrato nell'illustrazione. Le specifiche per l'RM-05 e l'RM-07 sono identiche, tranne i fori delle viti per il supporto a parete.

Pioneer 1 2 3 4

1 Driver coassiale

RM-05: Woofer in fibra Aramid da 5 pollici Tweeter HSDOM da 1,5 pollice

RM-07: Woofer in fibra Aramid da 6,5 pollici Tweeter HSDOM da 1,5 pollice

Si illumina di bianco secondo la corrente su ON/OFF. Si spegne se è in Stand-by.

Inoltre, si illumina di rosso quando il livello in entrata è troppo alto e causa una distorsione del suono.

In questo caso, abbassare il livello in entrata.

3 Woofer bass-reflex

4 Scanalatura

Controlla il flusso d'aria dal condotto bass reflex per un rilascio agevole della gamma di frequenze basse.

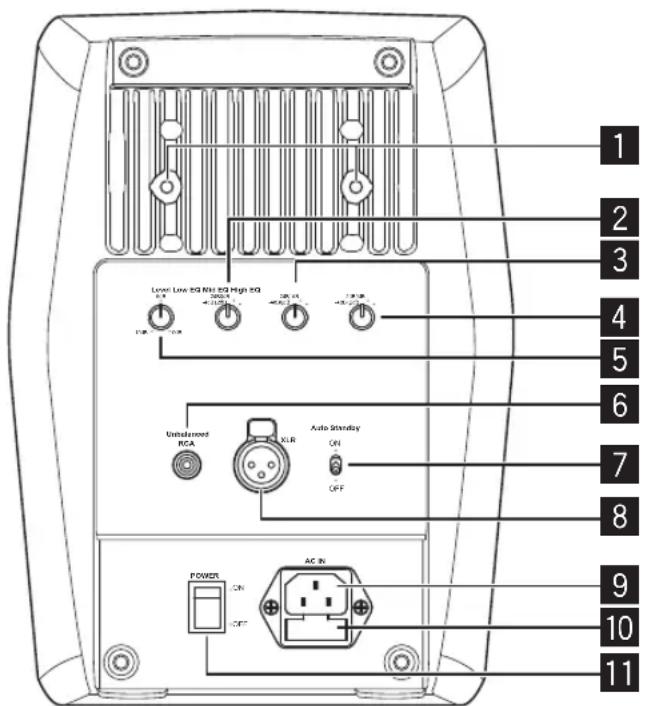

Struttura del pannello posteriore

* L'RM-05 viene mostrato nell'illustrazione.

1 Fori delle viti per il supporto a parete

2 Tasto LOW EQ

Regolare la risposta in frequenza sulla gamma di bassa frequenza.

Vedi "Impostazioni dell'equalizzatore" a pagina 7 per maggiori dettagli.

3 Tasto MID EQ

Regolare l'attenuazione di frequenza entro un gamma da circa 100 Hz a 200 Hz.

Vedi "Impostazioni dell'equalizzatore" a pagina 7 per maggiori dettagli.

4 Tasto HIGH EQ

Regolare la risposta in frequenza sulla gamma di alta frequenza.

Vedi "Impostazioni dell'equalizzatore" a pagina 7 per maggiori dettagli.

5 Tasto LEVEL

Usare per regolare il livello del suono (Volume).

6 Spinotto RCA INPUT (non bilanciato)

7 Interruttore AUTO STANDBY

Usare per commutare la funzione auto stand-by su ON e OFF. Se la funzione di auto stand-by è attivata, automaticamente i diffusori entrano in modalità di stand-by quando il segnale in entrata non viene ricevuto per un certo periodo di tempo (circa 25 minuti) e il consumo di corrente può essere ridotto. Se viene ricevuto un segnale in entrata quando i diffusori sono in modalità di stand-by, questi ultimi si riprenderanno automaticamente dalla modalità di stand-by.

• La spia luminosa (indicatore POWER) sul pannello frontale si disattiva se i diffusori entrano in modalità di stand-by.
• Se il segnale in entrata è più debole rispetto a un determinato livello, i diffusori potrebbero non riprendersi automaticamente dalla modalità di stand-by. In tali casi, disattivare l'interruttore [AUTO STANDBY] per usare i diffusori.
• Per forzare i diffusori a riprendersi dalla modalità di stand-by, spegnere una volta l'interruttore [POWER] sul pannello posteriore e riaccenderlo dopo pochi secondi.

8 Connettore XLR INPUT (Bilanciato)

La gamma dello spinotto del connettore è la seguente: No. 1 Massa, No. 2 Caldo e No. 3 Freddo.

9 AC IN

Connettere qui il cavo di corrente degli accessori e a una presa di corrente alternata.

10 Portafusibili

11 Interruttore POWER

Usare per accendere e spegnere la corrente.

Posizione dei fori delle viti per il supporto a parete

RM-05 (M6 10 mm profondità 2 posizioni)

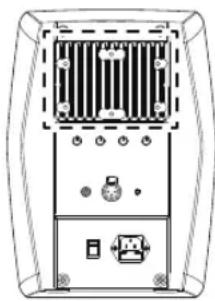

✿ RM-07 (M6 10 mm profondità 6 posizioni)

Avvertenze per appendere al muro usando un supporto a parete

• Usare un supporto a parete in grado di sopportare il peso dell'unità. Per quanto riguarda la vendita di supporti, è meglio rivolgersi al proprio rivenditore per qualsiasi chiarimento.
• Ispezionare il muro ecc. prima del montaggio e assicurarsi che sia abbastanza forte a reggere il peso dell'unità.
• Usare viti adatte ai materiali della parete dove l'unità sarà montata.
• Dopo aver completato il montaggio, assicuratevi di eseguire un accurato controllo di sicurezza e di effettuare periodicamente controlli di sicurezza nel tempo.

Installazione e connessioni

Come installarlo

Il suono di riproduzione di un diffusore è lievemente influenzato dalle condizioni del locale di ascolto. Per avere le migliori condizioni di ascolto, è necessario prendere in dovuta considerazione le condizioni del locale di installazione prima di iniziarla concretamente.

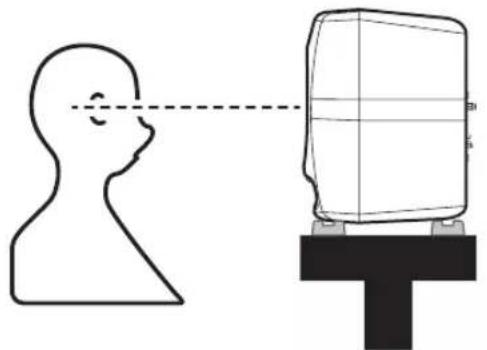

- Posizionare i diffusori a livello delle orecchie.

- I diffusori sinistro e destro devono essere posizionati a uguale distanza l'uno dall'altro e simmetricamente in senso bilaterale dalla posizione di ascolto.

- Idealmente i diffusori dovrebbero essere collocati con un angolo di 30° rispetto alla posizione di ascolto (formando insieme un angolo totale di 60°) e ruotati verso l'interno per trovarsi di fronte alla posizione di ascolto.

60°

- Non bloccare la griglia di raffreddamento nella parte posteriore. La riduzione conseguente alla capacità di irradiazione del calore potrebbe portare a una diminuzione della performance o causare guasti,

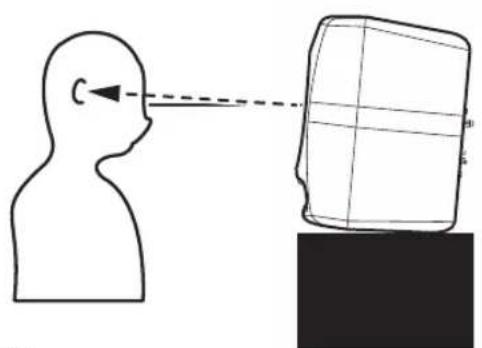

Diffusori inclinabili

È possibile usare i piedini di gomma e i cuscinetti forniti con l'unità, secondo necessità, per inclinare la superficie del diffusore verso l'alto o collocarlo verticalmente.

Usare un supporto per diffusori ecc. per collocare la superficie dei diffusori verticalmente

Attaccare i piedini di gomma forniti (quelli più spessi) nelle scanalature della superficie inferiore.

Se si colloca su un tavolo ecc., con la faccia del diffusore inclinata verso l'alto

Attaccare i cuscinetti forniti (quelli più sottili) nella parte inferiore dell'unità per prevenire lo scivolamento.

Conservare i piccoli ricambi fuori dalla portata dei bambini e dei bebé. Se inghiottiti accidentalmente, recarsi immediatemente dal medico.

D41-6-4_A1_lt

Collegamenti

• Prima di eseguire o cambiare i collegamenti, spegnere sempre l'apparecchio e scollegare la spina dalla presa di corrente alternata.

• Leggere attentamente le istruzioni per l'uso delle altre componenti cui si intende collegare questi diffusori.

• Non collegare il cavo di corrente alla presa sinché tutte le altre connessioni non sono state completate.

• Usare solo gli accessori forniti per il cavo di corrente.
• Assicurarsi di impostare il livello del suono in modo appropriato, poiché il segnale in entrata al connettore XLR INPUT e allo spinotto jack RCA INPUT saranno mixati e influenzeranno il livello del suono.

Impostazioni dell'equalizzatore

La funzione di controllo del tono

L'unità ha la funzione di regolare la risposta in frequenza in base al luogo e all'ambiente dove è collocata.

La regolazione viene eseguita usando una combinazione delle tre manopole sul pannello posteriore.

L'unità viene fornita con le impostazioni necessarie a fornire una risposta piatta in ambiente anecoico. Le impostazioni dovranno essere quindi regolate in base all'ambiente in cui si colloca l'unità.

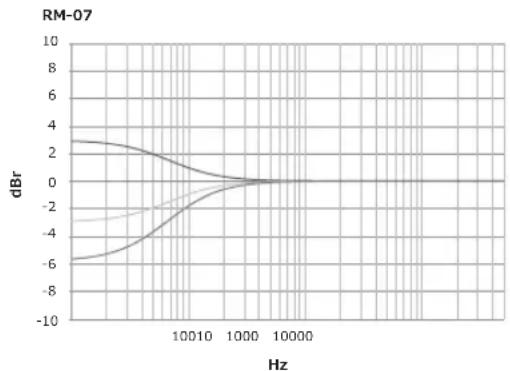

EQ bassa

Si usa un filtro shelving per regolare la risposta in frequenza nella gamma di bassa frequenza. È possibile scegliere tra +2 dB, 0 dB, -2 dB e -4 dB.

Usarlo se l'ambiente di collocazione dell'unità ha una scarsa gamma di bassa frequenza o riflessione dalle pareti ecc., il che potrebbe provocare una forza eccessiva della gamma di bassa frequenza.

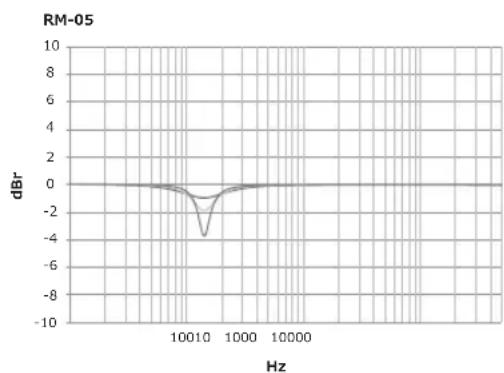

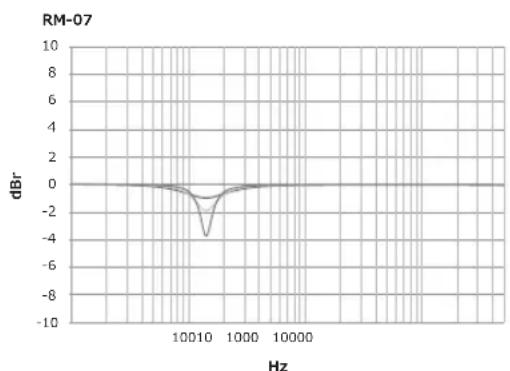

Si usa un filtro elimina banda per regolare l'attenuazione di frequenza da una gamma da circa 100 Hz a 200 Hz. È possibile scegliere tra 0 dB, -1 dB, -2 dB e -4 dB.

Usarlo se gli effetti di una consolle di comando o da un tavolo stanno rendendo la gamma qui sopra troppo forte.

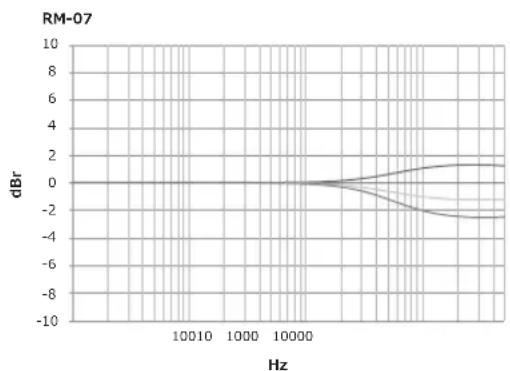

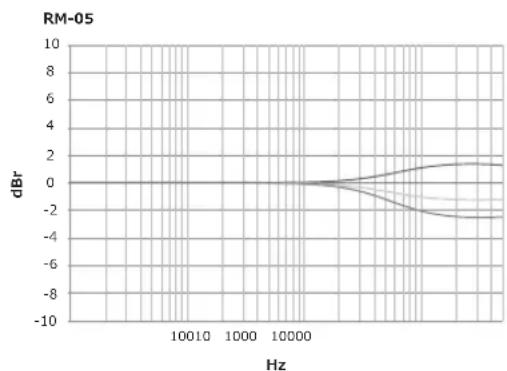

◆ EQ alta

Si usa un filtro shelving per regolare la risposta in frequenza nella gamma di alta frequenza. È possibile scegliere tra +1 dB, 0 dB, -1 dB e -2 dB.

Usarlo se l'ambiente di collocazione dell'unità ha una scarsa gamma di alta frequenza o se la gamma di alta frequenza è troppo forte.

Informazioni aggiuntive

Risoluzione dei problemi

• In caso di possibile guasto dell'unità, controllare le seguenti voci. Controllare anche gli altri apparecchi connessi all'unità. Se il problema persiste, consultare il servizio assistenza del vostro rivenditore.
• A volte, l'unità potrebbe non funzionare correttamente a causa dell'elettricità statica o di altre condizioni esterne. In questo caso, disconnettere il cavo di corrente e attendere cinque o più minuti, poi riconnetterlo e controllare che funzioni correttamente.

Sintomo Voci da controllare Soluzione
Manca la corrente Il cavo di corrente è connesso correttamente? Connettere il cavo di corrente alla presa.

Gli apparecchi audio connessi non emettono alcun suono o un suono molto flebile.	Gli apparecchi connessi sono stati impostati correttamente?	Impostare correttamente l'entrata esterna degli apparecchi e il volume del suono.
	Il cavo di connessione è stato collegato correttamente?	Connettere i cavi correttamente.
	I connettori o gli spinotti sono sporchi? Pulire connettori e spinotti prima di collegarli.
	Il volume del suono è stato impostato correttamente?	Ruotare la manopola [LEVEL] sul pannello posteriore in senso orario e alzare il volume.
	La corrente è stata attivata? Attivare l'interruttore [ POWER] sul pannello posteriore.
	La funzione di auto stand-by è stata attivata? Disattivare l'interruttore [ POWER] sul pannello posteriore una volta, attendere pochi secondi e poi riattivarlo.
L'indicatore POWER (bianco) non si accende.	La corrente è stata attivata? Attivare l'interruttore [ POWER] sul pannello posteriore.
	La funzione di auto stand-by è stata attivata? Disattivare l'interruttore [ POWER] sul pannello posteriore una volta, attendere pochi secondi e poi riattivarlo.
I diffusori non si riprendono (riattivano) dalla modalità di stand-by.	Il livello del segnale in entrata è basso? Aumentare il livello del segnale in entrata.
		Disattivare l'interruttore [AUTO STANDBY] per spegnere la funzione di auto stand-by.
Il suono è distorto o l'indicatore si illumina di rosso.	Il livello del segnale in entrata è troppo alto? Ruotare lentamente la manopola [ LEVEL] sul pannello posteriore in senso antiorario e abbassare il volume.
	Il livello in uscita dell'apparecchio audio connesso è stato impostato correttamente?	Regolare correttamente il livello in uscita dell'apparecchio audio connesso.
Feedback (fischio prolungato continuo) Il volume del suono è stato impostato correttamente?		Ruotare lentamente la manopola [LEVEL] sul pannello posteriore in senso antiorario e abbassare il volume.

Marchi commerciali

• Pioneer è un marchio di fabbrica depositato della PIONEER CORPORATION.
• Altri nomi di aziende e di un prodotto elencati sono marchi commerciali registrati di aziende o marchi commerciali.

Specifiche

	RM-05 RM-07
Tipo Diffusore attivo a 2 vie Bi-amp
Capacità totale di sistema
Risposta in frequenza (-10 dB)	da 45 Hz a 50 kHz da 40 Hz a 50 kHz
Livello massimo di pressione audio 104 dB SPL (peak @ 1 m)	109 dB SPL (peak @ 1 m)
Sensibilità di entrata da -40 dB a +6 dB
EQ alta Può essere regolato da -2 / -1 / 0 / +1 dB a 10 kHz
EQ media Può essere regolato da -4 / -2 / -1 / 0 dB a 140 Hz
EQ bassa Può essere regolato da -4 / -2 / 0 / +2 dB a 50 Hz
Frequenza di crossover 1,7 kHz 1,6 kHz
Amplificatore
Uscita amp.	LF: 50 W / 4 Ω, Classe ABHF: 50 W / 4 Ω, Class AB	LF: 100 W / 4 Ω, Classe ABHF: 50 W / 4 Ω, Class AB
Connettori in entrata (entrata bilanciata) XLR × 1
Connettori in entrata (entrata non bilanciata) RCA × 1
Impedenza 10 k	Ω
Altoparlante
Cassa Bass reflex/Alluminio pressofuso
Woofer (LF driver) cono 13 cm cono 16,5 cm
Tweeter (HF driver)	3,8 cm copertura rigida	3,8 cm copertura rigida
Corrente unità/altro
Voltaggio supportato*	100 V (50 Hz/60 Hz), da 110 V a 120 V (50 Hz/60 Hz), da 220 V a 240 V (50 Hz/60 Hz)
Consumo	142 W	195 W
Consumo di corrente in modalità di stand-by	0,3 W o meno	0,3 W o meno
Dimensioni esterne L × A × P	203 mm x 281 mm x 225 mm	244 mm x 337 mm x 260 mm
Peso	9,3 kg	12,3 kg

* Può differire secondo le regioni di utilizzo.
Specifiche e design soggetti a possibili modifiche senza preavviso, a seguito di miglioramenti.
