РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Cinemotion 510 MAGNAT

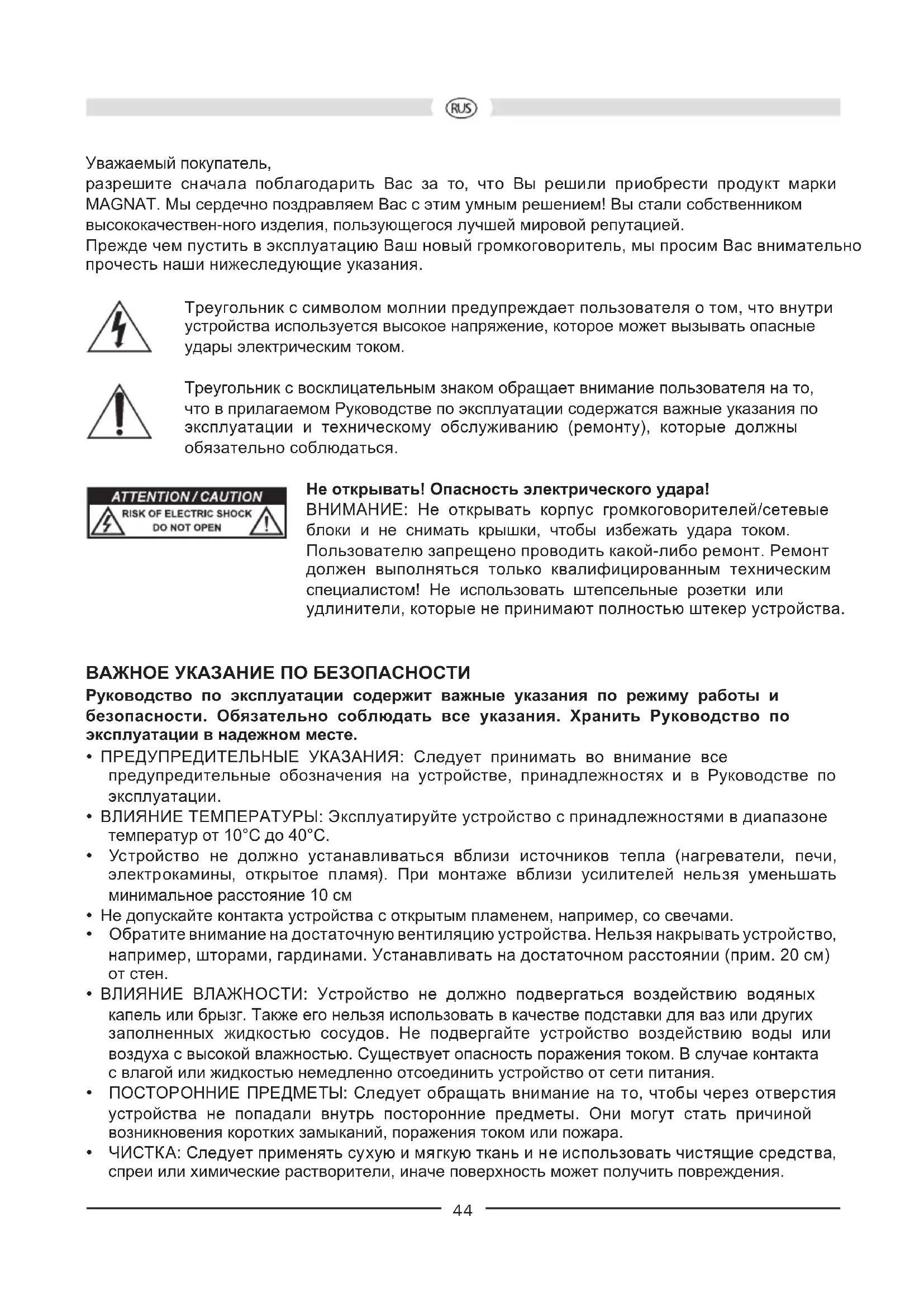

• ПРЕДУПРЕДИТЕЛЬНЫЕ УКАЗАНИЯ: Следует принимать во внимание все предупредительные обозначения на устройстве, принадлежностях и в Руководстве по эксплуатации.

• ВЛИЯНИЕ ТЕМПЕРАТУРЫ: Эксплуатируйте устройство с принадлежностями в диапазоне температур от 10°C до 40°C.

• Устройство не должно устанавливаться вблизи источников тепла (нагреватели, печи, электрокамины, открытое пламя). При монтаже вблизи усилителей нельзя уменьшать минимальное расстояние 10 см

• Не допускайте контакта устройства с открытым пламенем, например, со свечами.

• Обратите внимание на достаточную вентиляцию устройства. Нельзя накрывать устройство, например, шторами, гардинами. Устанавливать на достаточном расстоянии (прим. 20 см)

• ВЛИЯНИЕ ВЛАЖНОСТИ: Устройство не должно подвергаться воздействию водяных капель или брызг. Также его нельзя использовать в качестве подставки для ваз или других заполненных жидкостью сосудов. Не подвергайте устройство воздействию воды или воздуха с высокой влажностью. Существует опасность поражения током. В случае контакта с влагой или жидкостью немедленно отсоединить устройство от сети питания.

• ПОСТОРОННИЕ ПРЕДМЕТЫ: Следует обращать внимание на то, чтобы через отверстия устройства не попадали внутрь посторонние предметы. Они могут стать причиной возникновения коротких замыканий, поражения током или пожара.

• ЧИСТКА: Следует применять сухую и мягкую ткань и не использовать чистящие средства, спреи или химические растворители, иначе поверхность может получить повреждения.45

• ПОДСОЕДИНЕНИЕ ПИТАНИЯ: Следует соблюдать параметры напряжения, указанные на заводских табличках. Блок питания устройства можно эксплуатировать только с указанными на заводских табличках параметрами напряжения и частоты.

• ЗАЩИТА ОТ МОЛНИИ/МЕРЫ ПРЕДОСТОРОЖНОСТИ: Если прибор длительное время (напр., в отпуске) не используется, следует отсоединить сетевой штекер от сети питания. Прибор следует также отсоединять от сети питания во время грозы. Тем самым предотвращается повреждение от удара молнией и повышенного напряжения.

• СЕТЕВОЙ КАБЕЛЬ: Сетевой кабель должен быть всегда готов к эксплуатации и укладываться только таким образом, чтобы никто не мог на него наступить. Также нельзя зажимать кабель предметами, которые могут повредить его. При применении штепсельных вилок и удлинительных штепсельных розеток следует обращать внимание на то, чтобы кабель не был надломлен в месте выхода из штепсельной розетки. Не дотрагиваться до сетевого кабеля и не подключать его влажными руками.

• Сетевой штепсель используется как отключающее устройство, и к нему должен быть обеспечен свободный доступ в любое время.

• ПЕРЕГРУЗКА: Штепсельные розетки, удлинительные штепсельные розетки и удлинители не должны работать с превышением нагрузки. При перегрузке существует опасность поражения током и пожара.

• УСТАНОВКА: Обратите внимание на инструкцию по монтажу.

• Устройство должно устанавливаться или монтироваться только устойчивом основании и неподвижных подставках, так как иначе существует опасность травматизма.

• Используйте только входящие в комплект поставки или указанные производителем оригинальные принадлежности. ПОВРЕЖДЕНИЯ, КОТОРЫЕ ДОЛЖНЫ УСТРАНЯТЬСЯ СПЕЦИАЛИСТОМ: При следующих повреждениях, прибор необходимо немедленно отсоединить от сети питания и передать специалисту на проведение ремонта:

• Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя. Поврежденный кабель ремонтировать нельзя, его нужно заменить.

• Повреждения разъема питания на устройстве.

• Если внутрь устройства попала влага или посторонние предметы.

• Если устройство опрокинулось и при этом повредился корпус.

• Если устройство неправильно функционирует, хотя соблюдены все указания Руководства по эксплуатации. Допустимо предпринимать только те дополнительные изменения, которые разрешены изготовителем. Для ремонта необходимо использовать только оригинальные запасные детали. После ремонта необходимо проверить устройство на безопасность, чтобы обеспечить надлежащее и надежное функционирование. Ремонтные работы должны всегда выполняться квалифицированными специалистами, так как иначе может возникнуть опасное высокое напряжение или другие виды опасности. УКАЗАНИЯ ПО УТИЛИЗАЦИИ Согласно европейской директиве 2012/19/EU все электрические и электронные приборы для утилизации должны сдаваться отдельно в местные сборные пункты. Пожалуйста, выполняйте местные предписания и не выбрасывайте старые устройства вместе с обычным домашним мусором.46 ОБЩИЕ УКАЗАНИЯ ПО ПОДКЛЮЧЕНИЮ ВАШИХ САТЕЛЛИТНЫХ ГРОМКОГОВОРИТЕЛЕЙ МАРКИ MAGNAT Присоединительные клеммы громкоговорителей находятся на задней стороне этих громкоговорителей и оснащены зажимным приспособлением, которое подходит для закрепления кабелей с поперечным сечением медных жил до 1 мм². Для подключения боковых динамиков используйте обычный кабель для динамиков с сечением медных жил 2 х 0.75 мм

Кабель следует разрезать на требуемую длину, с концов удалить изоляцию и скрутить концы многожильного провода для облегчения соединения с динамиками. Пока не установлены все соединения, усилитель или же ресивер должны принципиально оставаться выключены. При подключении кабелей Вы должны обязательно следить за правильной полярностью, то есть, черные (-) зажимы громкоговорителей должны быть соединены с минусовыми (-) клеммами усилителя и, соответственно, красные (+) зажимы громкоговорителей должны быть соединены с плюсовыми (+) клеммами усилителя. Проверьте еще раз правильное и прочное подключение и убедитесь в том, что исключена опасность короткого замыкания - например, из-за выступающих из жилы проволочек. Такое короткое замыкание представляет большую опасность для подключенного усилителя.

Центральный, фронтальный и тыловой громкоговорители обозначены на обратной стороне корпуса. Центральный громкоговоритель устанавливается на телевизоре или под ним. Фронтальные сателлиты размещаются на уровне ушей слева и справа, по возможности на одинаковом расстоянии от телевизора. Тыловые громкоговорители следует поместить справа и слева рядом с местом для прослушивания или за ним, лучше всего немного выше уровня ушей. Для установки сабвуфера, как правило, никаких строгих критериев не имеется, но, по возможности, сабвуфер следует разместить вблизи фронтальных сателлитов. ПОДКЛЮЧЕНИЕ К АУДИО-ВИДЕО РЕСИВЕРУ Подключение системы к аудио-видео ресиверу (AV) показано на рисунке 1 (ресивер без выхода для сабвуфера) и на рисунке 2 (ресивер с выходом для сабвуфера низкого уровня. Внимание: В программе setup ресивера необходимо установить фронтальный, центральный и тыловой каналы громкоговорителя на `small` или же `klein` (`малый`). Кроме того, у некоторых ресиверов имеется ещё и возможность регулировки переходной частоты между сабвуфером и сателлитами. В этом случае Вам необходимо установить эту частоту на 150 Гц, или на частоту, наиболее близкую к 150 Гц. При этом Вам также необходимо соблюдать руководство по эксплуатации ресивера. АКТИВНЫЙ ГРОМКОГОВОРИТЕЛЬ ДЛЯ НИЗКИХ ЧАСТОТ (SUBWOOFER) Отдельные элементы системы управления сабвуфера показаны на рисунке 3:47 Подключение к электросети (1) Так как речь идет о сабвуфере со встроенным усилителем, его необходимо подключить к линии электросети с помощью приложенного силового кабеля. Переключатель режимов (6), Индикатор режимов (7), Выключатель питания (2) Выключатель питания - ON Выключатель питания OFF Переключатель режимов - ON Сабвуфер работает в продолжительном режиме, светодиод светится зелёным светом. Благоприятная настройка для воспроизведения программ с длительными тихими пассажами (предотвращается непреднамеренное отключение сабвуфера).

Если устройство не используется

следует выбрать этот вариант

Переключатель режимов - AUTO Автоматическое включение/выключение активизировано (рекомендуемый режим). Как только сабвуфер получает сигнал от ресивера, он включается автоматически, светодиод светится зелёным свето. Если сигнал на сабвуфер больше не поступает, он через несколько минут автоматически переключается в режим готовности, светодиод горит красным. Линейные входы (8) Для подключения к AV-ресиверу с выходом низкого уровня на сабвуфер смотри рис. 2. Входы высокого уровня (9) Относительно подключения к выходам для регулятора высокого уровня (громкоговорителя) на ресивере/усилителе смотри рисунок 1. Регулятор уровня (4) С помощью этого регулятора можно установить громкость в диапазоне низких частот согласно Вашему желанию следующим образом:

1. Регулятор уровня низких частот усилителя привести в среднее положение (лин.)

2. Очень важно: Регулятор уровня повернуть до левого упора (самая низкая громкость).

3. Включить музыку и с помощью регулятора усилителя повысить громкость до желаемого

4. С помощью регулятора уровня установить уровень низких частот на желаемую громкость.

Регулятор разделительной частоты (3) С помощью этого регулятора рекомендуем установить самую высокую частоту, на которой сабвуфер может работать. В комбинации с громкоговорителями для полок, частоту рекомендуется установить на 50Гц – 150Гц, если же применяются динамики для пола, то рекомендуется установка на 50Гц – 100 Гц.48 Фазовый переключатель (5) Обычно фазов ы й пе р е к лючатель дол же н быть устан о в лен на 0°. Однако в ред к их с лу ча я х б о л е е целесообразным может оказаться установка фазового переключателя на 180° (например, при большой отдалённости сабвуфера от фронтальных сателлитов или при неблагоприятных акустических свойствах помещения). Универсальным является правило: Правильной позицией является та, при которой нижний диапазон основных тонов имеет наиболее полное звучание. НЕСКОЛЬКО СОВЕТОВ ДЛЯ ПРЕДОТВРАЩЕНИЯ РЕМОНТА Все громкоговорители Magnat настроены на наилучшее возможное качество звучания, если регуляторы тембра находятся в среднем положении, т. е. при линейном воспроизведении усилителя. При максимальном положении регуляторов тембра к громкоговорителям подается больше энергии, которая, при большой громкости, может привести к их разрушению. ОБРАЩАЙТЕСЬ ОСТОРОЖНО С РЕГУЛЯТОРАМИ ГРОМКОСТИ !!! Если Вы используете усилитель, выходная мощность которого значительно превышает допустимую нагрузку, указанную на Вашей колонке, то очень сильная громкость может привести к уничтожению Ваших громкоговорителей - что, однако, случается довольно редко. Усилители же со слабой выходной мощностью могут оказаться для Ваших динамиков опасными уже при средней громкости, так как их можно перегрузить гораздо быстрее, чем мощные усилители. Эта перегрузка вызывает легко замеряемые и хорошо слышимые искажения, которые крайне опасны для Ваших громкоговорителей. Поэтому мы рекомендуем Вам при настройке громкости наблюдать за искажениями, а при их появлении немедленно убавить громкость. Кто любит очень громкую музыку, тот должен следить за тем, чтобы выходная мощность его усилителя была по крайней мере такой же, как мощность, на которую рассчитана допустимая нагрузка колонок. TEХНИЧЕСКИЕ ДАННЫЕs фронт/тыл центр Конфигурация: 2 полосы 2 полосы Допустимая нагрузка RMS / макс.: 50/100 Ватт 60/120 Ватт Импенданц:. 4 – 8 Ом 4 – 8 Ом Диапазон частот: 90 – 32 000 Гц 80 – 32 000 Гц Разделительная частота: 5000 Гц 5000 Гц Рекомендуемая мощность усилителя: > 15 Ватт > 15 Ватт КПД (2.8 Ватт/1 м): 88 дБ 89 дБ Размеры (Ш x В x Г.): 90 x 110 x 110 мм 210 x 90 x 110 мм Вес: 0,9 кг 1.6 кг

Конфигурация: bassreflex, downfire Выходная мощность RMS/макс.: 40/100 Ватт Диапазон частот: 32 – 200 Гц Разделительная частота: 50 – 150 Гц регулируем. Размеры (Ш x В x Г.): 225 x 380 x 350 мм Вес: 7,7 кг Принадлежности: Сетевой кабель ПРАВО НА ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ ЗА НАМИ49
