Cinemotion 510 - 高保真系统 MAGNAT - 免费用户手册

产品类型	有源5.1家庭影院系统，带功放低音炮
品牌	Magnat
型号	Cinemotion 510
扬声器配置	4个卫星音箱（前置/后置）+ 1个中置 + 1个低音炮
额定功率（RMS/最大）– 卫星音箱	50/100 瓦
额定功率（RMS/最大）– 中置	60/120 瓦
输出功率（RMS/最大）– 低音炮	40/100 瓦
频率响应 – 低音炮	32 – 200 赫兹
可调分频频率	50 – 150 赫兹
尺寸（宽 x 高 x 深）– 卫星音箱	90 × 110 × 110 毫米
尺寸（宽 x 高 x 深）– 中置	210 × 90 × 110 毫米
尺寸（宽 x 高 x 深）– 低音炮	225 × 380 × 350 毫米
重量 – 卫星音箱	0.9 千克
重量 – 中置	1.6 千克
重量 – 低音炮	7.7 千克
电源	市电（低音炮），230 伏 / 50 赫兹
提供的附件	电源线，扬声器线（未提及，但通常包含）
维护与清洁	干软布；避免化学品或溶剂
安全	请勿打开外壳；雷雨或长时间不使用时断开连接
扬声器保修	5年
放大器保修	2年

常见问题 - Cinemotion 510 MAGNAT

如何连接卫星音箱和低音炮到AV接收器？

将卫星音箱连接到放大器端子，注意极性（+/-）。对于低音炮，请使用接收器的专用低音炮输出（LFE线路输入），或前置扬声器输出（高电平输入）。详情请参阅说明书中的图1和图2。

AV接收器中扬声器的推荐设置是什么？

在接收器设置菜单中，将前置、中置和后置声道设为小。分频频率应设置为150赫兹或尽可能接近。

如何调节低音炮的音量和分频频率？

首先将低音炮音量调至最小（左）。将放大器调至正常聆听音量，然后逐渐增加低音炮音量至您喜欢的程度。根据您的扬声器将分频频率设置在50到150赫兹之间（落地箱50-100赫兹，书架箱50-150赫兹）。

低音炮不启动或无法自动待机？

检查模式开关是否处于ON或AUTO位置。在AUTO模式下，低音炮在有信号时启动，无信号几分钟后进入待机状态。确保电源线已插入且总开关处于ON位置。

我可以将此系统与普通立体声放大器一起使用吗？

可以，将卫星音箱连接到放大器的扬声器输出，低音炮通过高电平输入连接。但为了获得真正的环绕声，建议使用AV接收器。

放大器推荐的最小功率是多少？

建议为卫星音箱和中置使用每声道至少15瓦的放大器。功率过低的放大器可能会导致失真，损坏扬声器。

如何避免损坏扬声器？

避免将低音或高音调到最大。如果听到失真，立即降低音量。确保放大器至少能提供扬声器的额定功率。不要超过指定的功率限制。

我可以将低音炮放在房间的任何位置吗？

低音炮可以放在前置卫星音箱附近，但避免角落以减少共鸣。尝试不同位置以获得最佳低音效果。

遇到操作问题该怎么办？

首先检查连接和设置。如果问题仍然存在，请联系您的经销商。切勿打开设备 - 所有维修应交由合格专业人员处理。

如何清洁扬声器？

使用柔软干布。切勿使用清洁剂、喷雾剂或化学溶剂，以免损坏表面。

用户手册 Cinemotion 510 MAGNAT

A figura 3在哪元素子的命令行中，如何使用该命令？

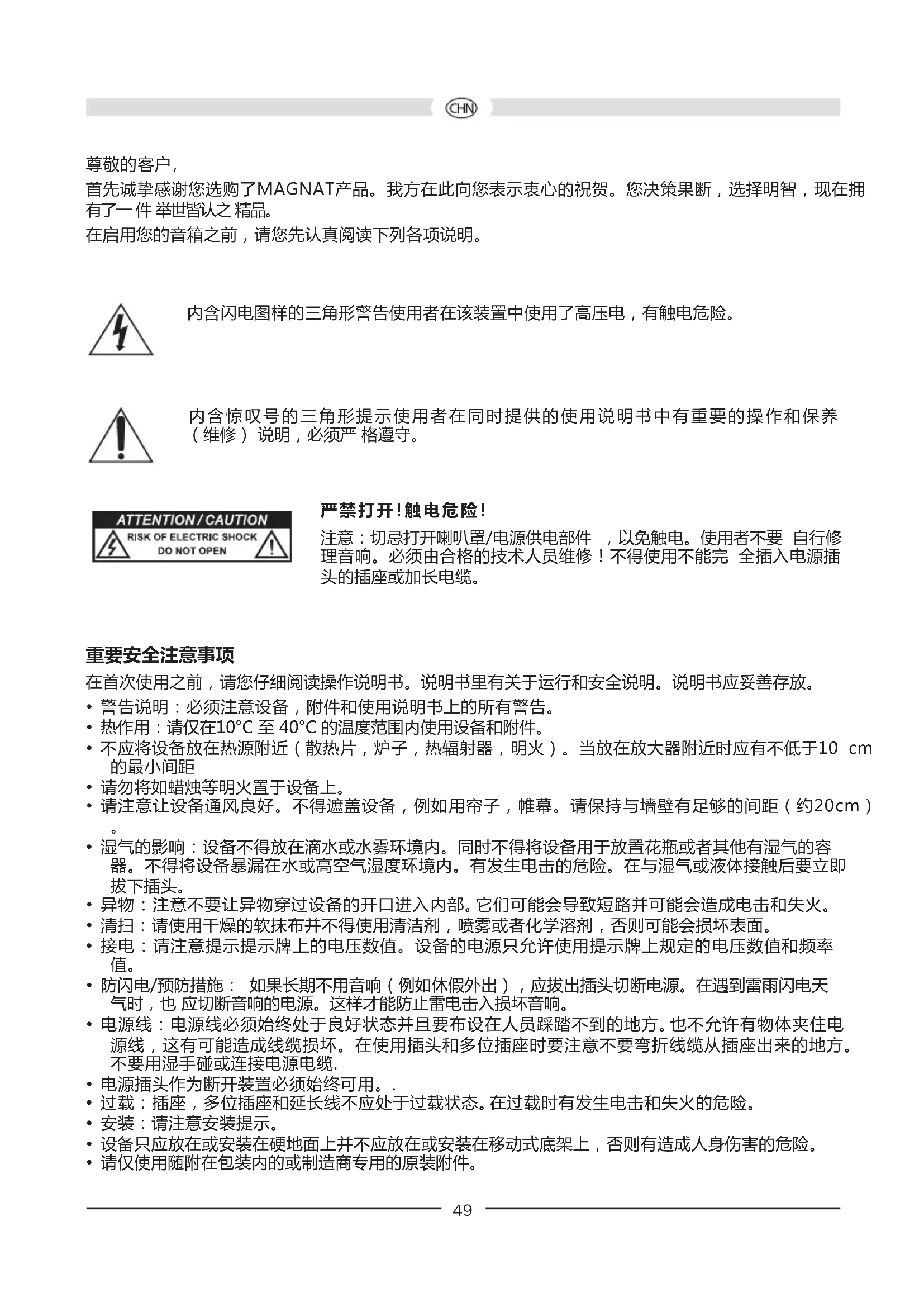

首先诚挚感谢您选购了MAGNAT产品。我方在此向您表示衷心的祝贺。您决策果断，选择明智，现在拥有了一件举世皆认之精品。

在启用您的音箱之前，请您先认真阅读下列各项说明。

内含闪电图样的三角形警告使用者在该装置中使用了高压电，有触电危险。

内含惊叹号的三角形提示使用者在同时提供的使用说明书中有重要的操作和保养（维修）说明，必须严格遵守。

严禁打开！触电危险！

注意：切忌打开喇叭罩/电源供电部件，以免触电。使用者不要自行修理音响。必须由合格的技术人员维修！不得使用不能完全插入电源插头的插座或加长电缆。

重要安全注意事项

在首次使用之前，请您仔细阅读操作说明书。说明书里有关于运行和安全说明。说明书应妥善存放。

• 警告说明：必须注意设备，附件和使用说明书上的所有警告。
• 热作用：请仅在 10^ C 至 40^ C 的温度范围内使用设备和附件。
• 不应将设备放在热源附近（散热片，炉子，热辐射器，明火）。当放在放大器附近时应有不低于10 cm的最小间距
• 请勿将如蜡烛等明火置于设备上。
  ·请注意让设备通风良好。不得遮盖设备，例如用帘子，帷幕。请保持与墙壁有足够的间距（约20cm）
• 湿气的影响：设备不得放在滴水或水雾环境內。同时不得将设备用于放置花瓶或者其他有湿气的容器。不得将设备暴漏在水或高空气湿度环境內。有发生电击的危险。在与湿气或液体接触后要立即拔下插头。
• 异物：注意不要让异物穿过设备的开口进入内部。它们可能会导致短路并可能会造成电击和失火。
• 清扫：请使用干燥的软抹布并不得使用清洁剂，喷雾或者化学溶剂，否则可能会损坏表面。
• 接电：请注意提示提示牌上的电压数值。设备的电源只允许使用提示牌上规定的电压数值和频率值。
• 防闪电/预防措施：如果长期不用音响（例如休假外出），应拔出插头切断电源。在遇到雷雨闪电天气时，也应切断音响的电源。这样才能防止雷电击入损坏音响。
• 电源线：电源线必须始终处于良好状态并且要布设在人员踩踏不到的地方。也不允许有物体夹住电源线，这有可能造成线缆损坏。在使用插头和多位插座时要注意不要弯折线缆从插座出来的地方。不要用湿手碰或连接电源电缆。
• 电源插头作为断开装置必须始终可用。
• 过载：插座，多位插座和延长线不应处于过载状态。在过载时有发生电击和失火的危险。
• 安装：请注意安装提示。
• 设备只应放在或安装在硬地面上并不应放在或安装在移动式底架上，否则有造成人身伤害的危险。
• 请仅使用随附在包装内的或制造商专用的原装附件。

必须由专业人员排除的损坏：

如有下列损坏应立即断开设备电源并委托专业人员进行维修：

• 如果电源电缆有肉眼可看见的损坏，则不得使用音响。严禁修理损坏的电缆，必须用新电缆更换它。
• 设备上的电源插口损坏。
• 如果湿气或水进入到设备中或者东西掉落到设备中。
• 当设备掉落并且壳体损坏
• 虽然已注意使用说明书中的所有提示，但是设备还是无法正常工作。

只有制造商允许才能对设备进行后续改动。

在维修时只允许使用原装备件。

维修完成后应检查设备的安全性，以确保设备功能正常和可靠。

必须由有资质的专业人员进行维修，否则有可能发生高压危险或其他危险事故。

丢弃说明

根据欧洲法规2012/19/EU，所有电子和电器设备都要在当地的收集点被进行拆分和丢弃处理。请您注意当地的规定，不要和日常家用垃圾一起丢弃您的旧器械！

连接您的万歌来-MAGNAT卫星喇叭的简要说明

用这个接线夹可以接铜线芯直径在 1 ~mm^2 平方毫米以内的各式电线。请使用市场上常见的 2 × 0.75 ~mm^2 - 2 × 1 ~mm^2 铜芯喇叭专用电线连接卫星音箱。剪出需要的电线长度, 然后除去两端的绝缘层, 这样可以方便地把细芯线拧成一股接在喇叭的接线柱上。

放大器或接收器原则上应该关机，直到各项连接均已建立。在连接电线时，请您务必注意常态相极，即喇叭的黑色(-)端子与放大器的(-)端子相接，而喇叭的红色(+)端子与放大器相应的(+)端子相接。

再仔细检查一遍电线是否固定无松动，线芯是否翘起出现毛头，防止引起短路。短路对于连接着的放大器危害十分严重。

放置

中心喇叭，前置喇叭和后置喇叭的区分，请看其外壳背面的标记。中心喇叭应放置在电视机的上面或下面。前置卫星喇叭应放在电视机的左右两侧，它们与电视机的距离尽可能相等，放置高度以听者耳部为准。后置卫星喇叭应放在听者背后的左右两侧，放置高度以略高于听者耳部为佳。

超低音喇叭的放置位一般比较灵活，但最好放在前置卫星喇叭的附近。

连接一个AV-接收器

图1(无超低音喇叭输出的接收器)和图2(有低电平超低音喇叭输出的接收器)清楚地显示出了本系统与一个AV-接收器的连接。

注意: 在接收器的设置中必须将前置喇叭, 中心喇叭以及后置喇叭的声道调到 “小”。有些接收器还能够调节超低音喇叭和卫星喇叭之间的过度频率。如果您的接收器也能调节这个过度频率, 那么请您将它调到 150赫, 或调到最接近 150赫的频率。在此也请注意遵守接收器使用说明书中的有关规定。

主动式超低音喇叭

图3为超低音喇叭各操作部件的详图：

接电源 (1)

由于这是一个有内装放大器的超低音喇叭，所以必须用随货一起收到的电源电线将它接入供电电路中。

运行模式转换开关 (6), 运行状况的发光二极管显示灯 (7), 电源开关 (2)

	电源开关ON(开着)电源开关OFF(关着)
运行模式转换开关ON(开着)	超低音音箱持续运作,电源显示发光二极管亮绿灯。调到这个状态,播放较长段弱声节目会有较好的效果(防止无意之中误关超低音音箱)。	超低音音箱关着电源显示发光二极管熄灭如果较长时间停机不用,应选择使用这个调试状态。
运行模式转换开关.AUTO(处于自动运作位置)	已启用自动开启/关闭功能(理想的调试状态)。超低音音箱先处于睡眠状态,电源显示发光二极管亮红灯。如果超低音音箱收到接收器传来的信号,它就自动开始运作,电源显示发光二极管亮绿灯。如果超低音音箱没有收到任何信号,它就在大约几分钟后又自动进入睡眠状态,发光二极管亮红灯。

线性输入口（8）

带低电平超低音音箱输出的AV-接收器/放大器的连接见图2。

高电平输入 (9)

用于连接接收器/放大器的高电平(喇叭)输出。见图1。

电平调节器(4)

用这个调节器在低音区调出您喜欢的音量：

1. 将您放大器上的低音调节器调到中间位置(线性)。
2. 非常重要：将电平调至最左限度（最小音量）。
   3.播放音乐，然后用放大器调节器调出您最喜欢的音量。
3. 用电平调节器将低音电平调到您最喜欢的音量。

分频调节器(3)

用于调节您的超低音音箱所能运作的最高频率。当它同书架式喇叭组合运作时，应将频率调在大约50赫-150赫，如果是使用站立式喇叭，那么调在50赫-100赫为佳。

相位开关(5)

通常相位开关应调在 (0^) 。在少数情况下，如果将相位调到 180^ ，效果会更好（例如在超低音音箱与前置卫星音箱相距很远的情况下，或是在音响空间的听觉效果不佳的情况下）。总之基本原则是：当音色在较低的基调区圆润饱满时，调节位置便是正确的。

避免需要修机的几点建议

当音色调节器处于中间位置时，即放大器线性运作时，所有的万歌来-Magnat 喇叭的音色均处于最佳状态。随着调节器的调强，将有更大的能量传给喇叭。这样在大音量运作时，会损坏喇叭。

慎用音量调节器！！！

如果您使用的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的音量，而会损坏喇叭。但这种现象的出现实为偶然。

然而输出功率弱的放大器在中等音量时就会对喇叭造成危险，因为它与大功率放大器相比更容易超载。

因超载导致的声音失真不但可以清楚地测量出来，而且还可以听得出来。这对您的喇叭非常危险。

因此请您在调音量时，注意观察是否有声音失真。一旦出现失真，应该立即调低音量。喜欢欣赏高音量的人必须注意，放大器发出的输出功率至少能为喇叭所承受。

技术参数

前置喇叭/后置喇叭 中心喇叭

配置：双声道 双声道

容许负荷RMS/最大Max.:50/100瓦60/120瓦

阻抗：4-8欧 4-8欧

频率范围：90-32000赫80-32000赫

分频点: 5000赫 5000赫

建议放大器功率： >15瓦 >15瓦

效率(2.8伏/1米)： 88分贝 89分贝

尺寸(宽x高x长)： 90× 110× 110 毫米 210× 90× 110 毫米

重量：0,9千克 1.6千克

超低音喇叭

配置：低音反射，Downfire

输出功率RMS/最大Max.: 40/100瓦

频率范围：32-200赫

分频点： 50-150赫可调节

尺寸(宽x高x长): 225 × 380 × 350 毫米

重量：7.7千克

配件： 电源电线

可能做技术改动
