Tipo di prodotto	Sistema home cinema 5.1 attivo con subwoofer amplificato
Marca	Magnat
Modello	Cinemotion 510
Configurazione diffusori	4 satelliti (anteriori/posteriori) + 1 centrale + 1 subwoofer
Potenza nominale (RMS/Max) – Satelliti	50/100 W
Potenza nominale (RMS/Max) – Centrale	60/120 W
Potenza di uscita (RMS/Max) – Subwoofer	40/100 W
Risposta in frequenza – Subwoofer	32 – 200 Hz
Frequenza di taglio regolabile	50 – 150 Hz
Dimensioni (L x H x P) – Satelliti	90 × 110 × 110 mm
Dimensioni (L x H x P) – Centrale	210 × 90 × 110 mm
Dimensioni (L x H x P) – Subwoofer	225 × 380 × 350 mm
Peso – Satelliti	0,9 kg
Peso – Centrale	1,6 kg
Peso – Subwoofer	7,7 kg
Alimentazione	Rete (subwoofer), 230 V / 50 Hz
Accessori forniti	Cavo di alimentazione, cavi diffusori (non menzionati, ma generalmente inclusi)
Manutenzione e pulizia	Panno morbido e asciutto; evitare prodotti chimici o solventi
Sicurezza	Non aprire l'involucro; scollegare in caso di temporali o inutilizzo prolungato
Garanzia altoparlanti	5 anni
Garanzia amplificatore	2 anni

Domande frequenti - Cinemotion 510 MAGNAT

Come collegare i satelliti e il subwoofer al ricevitore AV?

Collegare i satelliti ai terminali dell'amplificatore rispettando la polarità (+/-). Per il subwoofer, utilizzare l'uscita subwoofer dedicata del ricevitore (ingresso linea LFE) o le uscite per diffusori anteriori (ingressi alto livello). Consultare le figure 1 e 2 del manuale per maggiori dettagli.

Quale impostazione consigliata per i diffusori nel ricevitore AV?

Impostare i canali anteriore, centrale e posteriore su Small (piccolo) nel menu di configurazione del ricevitore. La frequenza di crossover deve essere impostata su 150 Hz o il più vicino possibile.

Come regolare il volume e la frequenza di taglio del subwoofer?

Posizionare il volume del subwoofer al minimo (sinistra). Portare l'amplificatore a un volume di ascolto normale, quindi aumentare gradualmente il volume del subwoofer a proprio piacimento. Regolare la frequenza di taglio tra 50 e 150 Hz in base ai diffusori (50-100 Hz per colonne, 50-150 Hz per libreria).

Il subwoofer non si accende o non entra in standby automaticamente?

Verificare che l'interruttore di modalità sia su ON o AUTO. In modalità AUTO, il subwoofer si accende in presenza di un segnale e va in standby dopo alcuni minuti senza segnale. Assicurarsi che il cavo di alimentazione sia collegato e che l'interruttore principale sia su ON.

Posso utilizzare questo sistema con un amplificatore stereo classico?

Sì, collegando i satelliti alle uscite per diffusori dell'amplificatore e il subwoofer tramite gli ingressi ad alto livello. Tuttavia, per un vero suono surround, si consiglia un ricevitore AV.

Quale potenza minima consigliata per l'amplificatore?

Si consiglia di utilizzare un amplificatore di almeno 15 watt per canale per i satelliti e il centrale. Un amplificatore troppo debole può causare distorsione pericolosa per i diffusori.

Come evitare di danneggiare i diffusori?

Evitare di spingere al massimo i bassi o gli alti. Se si sente distorsione, abbassare immediatamente il volume. Assicurarsi che l'amplificatore possa fornire almeno la potenza RMS dei diffusori. Non superare i limiti di potenza indicati.

Posso posizionare il subwoofer ovunque nella stanza?

Il subwoofer può essere posizionato vicino ai satelliti anteriori, ma evitare gli angoli per limitare le risonanze. Testare diverse posizioni per ottenere il miglior rendimento dei bassi.

Cosa fare in caso di problemi di funzionamento?

Verificare prima i collegamenti e le impostazioni. Se il problema persiste, contattare il rivenditore. Non aprire mai l'apparecchio – affidare qualsiasi riparazione a personale qualificato.

Come pulire i diffusori?

Utilizzare un panno morbido e asciutto. Non usare mai prodotti per la pulizia, spray o solventi chimici che potrebbero danneggiare la superficie.

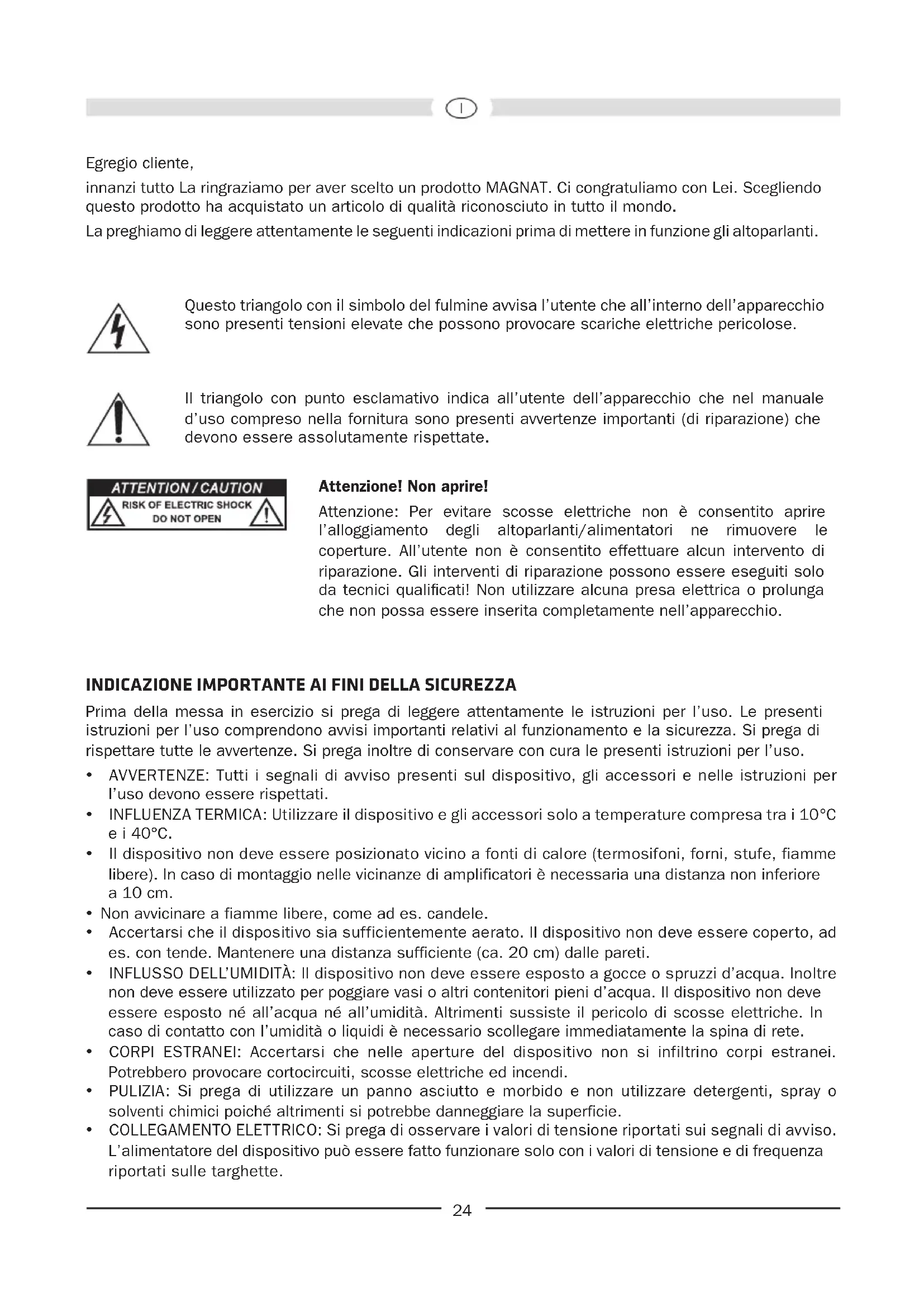

MANUALE UTENTE Cinemotion 510 MAGNAT

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo, lo"This is what I have acquired so far," said the artificato. "I'm sure I'll be able to get a better idea of what I've done."

La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

Questo triangolo con il symbolo del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispetto.

Attenzione! Non apriere!

Attenzione: Per evitare scosse elettriche non è consentito après l'alloggiamento degli altoparlanti/alimentatori ne rimuovere le copertura. All'utente non è consentito effettuire alcun intervento di riparazione. Gli interventi di riparazione sono essere eseguiti solo da tecnici qualiati! Non utilizzato alcuna presa elettrica o prolunga che non possa essere inserita completamente nell'apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attendamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprehendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispetto delle le avventenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

• AVVERTENZE: Tutti i segnali di avviso presenti sul dispositivo, gli accessori e nelle istruzioni per l'uso devono essere rispetto.
• INFLUENZA TERMICA: Utilizzato il disposativo e gli accessori solo a temperature compresa tra i 10^ e i 40^ .
  Il dispositivo non deve essere posizionato vicino a fonti di calore (termosifoni, fornì, stufe, fiamme libere). In caso di montaggio nelle vicinanze di amplificatori è necessaria una distanza non inferiore a 10 cm.
  Non avicinare a fiamme libere, come ad es, candele.
• Accertarsi che il dispositivo sia sufficientemente aerato. Il dispositivo non deve essere coperto, ad es, con tende. Mantenere una distanza sufficiente (ca. 20 cm) dalle pareti.
• INFLUSSO DELL'UMIDITA: Il disposativo non deve essere esesto a gocce o spruzzi d'acqua. Inoltre non deve essere utilizzato per poggiare vasi o altri contentitori pieni d'acqua. Il disposativo non deve essere esesto ne all'acqua ne all'umidita. Altrimenti sussiste il pericolo di scosse elettriche. In caso di contatto con l'umidita o liquidi è necessario scollegare immediamente la spina di rete.
  CORPI ESTRANEI: Accertarsi che nelle aperture del dispositivo non si infiltrino corpi estranei. Potrebbero provocare cortocircuiti, scosse elettriche ed incendi.
  PULIZIA: Si prega di utilizzato un panno asciutto e morbido e non utilizzato detergenti, spray o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie.
  COLLEGAMENTO ELETTRICO: Si prega di osservare i valori di tensione riportati sui segnali di avviso. L'alimentatore del dispositivo cui si è passato iniziare solo con i valori di tensione e di frequenza riportati sulle targhette.

PROTEZIONE DAI FULMINI/MISURE CAUTELARI: Se l'apparecchio non è'utilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la spina alla presa di corrente. Anche in caso di temporale è necessario scollegare l'apparecchio alla rete elettrica. In quello modo si evita il danneggiamento da fulmine o sovratensione.
- CAVO DI RETE: Il cavo di rete deve essere sempre pronto per l'uso e disporto in modo tale che nessuno possa calpestarlo. Inoltre non deve essere stretto da oggetti che potrebbero danneggiarlo. Quando si utilizzato spine e prese multiple è necessario accertarsi che il cavo non venga piegato nel punto in cui giunge alla presa elettrica. Non toccare o collegare il cavo di alimentazione con mani umide.
- Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.
- SOVRACCARICO: Le prese elettriche, le prese multiple et le prolonghe non devono essere sovraccaricate. In caso di sovraccarico sussiste il rischio di scosse elettriche e di incendio.
- MONTAGGIO: Si prega di rispettoare le istruzioni di montaggio.
Il dispositivo deve essere posizionato e montato su una superficie resistente e non mobile altrimenti sussiste il rischio di infortuni.
- Utilizzare solo accessori originali in dotazione o indicati dal produttore.

DANNI CHE DEVONO ESSERE RISOLTI DA UN ADDETTO SPECIALIZZATO:

Nel caso dei seguenti danni è necessario che l'apparecchio venga scollegato immediatamente alla rete elettrica contattando per la riparazione un addetto specializzato:

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
  Danni alla presa di alimentazione del dispositivo.
• Nel caso in cui nell'apparecchio si dovesse infiltrare dell'umidità o acqua oppure nel caso in cui nell'apparecchio siano caduti corpi estranei.
• Quando l'apparecchio è caduto e l'alloggiamento è danneggiato.
• Quando l'apparecchio non funziona correttamente nonostante si siano rispetto delle avventenze riportate nelle istruzioni per l'uso.

E permesso effettuare delle modifiche susseguenti solo se queste sono approvate dal produttore.

Per la riparazione è possibile impiegare solo pezioni di ricambio originali.

Dopo gli interventi di riparazione è necessario che venga verificata la sicurezza dell'apparecchio per poter garantire un funzionamento perfetto e sicuro.

Gli interventi di riparazione devono essere affidiati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

AVVERTENZE PER LO SMALTIMENTO

Secondo quanto prescritto dalla direttiva europea 2012/19/EU è necessario che tutti i dispositivi elettrici ed elettronici vengano smaltiti separatamente dai centri di raccolta preposti. Si prega di rispettoare le regolamentiazioni locali e smaltire dispositivi usati non insieme ai normali rifiuti domestici.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI SATELLITARI MAGNAT

I terminali di collegamento degli altoparlanti satellitari sono sul retro e sono muniti di un meccanismo di fissaggio che può accogliere cavi in rame con una sezione fine a 1mm^2 . Per il collegamento dei satelliti si prega di utilizzato i cavi per altoparlanti comunamente in commercio con un taglio trasversale in rame da 2× 0.75mm^2 -2× 1mm^2 . I cavi vengono tagliati alla lunghezza necessaria, le estremità isolate e le estremità dei trefoli piegati per facilitare il collegamento ai morsetti degli altoparlanti.

L'amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuali tutti i collegamenti. Quando si collegano i cavi fare attenzione alla corretta polarizzazione,cioe i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell'amplificatore.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe extremamente pericoloso per l'amplificatore collegato.

INSTALLAZIONE

I diffusori acustici centrali, frontali e posteriori sono contrassegnati sul retro dell'alloggiamento. Il satellite centrale, va collocato sopra o sotto il tevisore. I satelliti anteriors andrebbero collocati ad altezza d'orecchi e possibilmente ad uguali distance dal tevisore. I satelliti posteriori vanno collocati alla sinistra e alla destra dietro il punto d'ascolto, meglio ancora se leggermente sollevati rispetto al livello d'altezza orecchi.

L'installation del subwoofer, in linea di massima, non da alcun problema, ma dovrebbe aveo luogo possibilmente vicino ai satelliti anteriori.

ALLACCIAMENTO AD UN RICEVITORE AV

L'allacciamento delsystema ad un ricevitore AV è illustrato nella fig. 1 (ricevitore senzauscita subwoofer) e nella fig. 2 (ricevitore con uscita subwoofer spina inferiore).

Attenzione: al momento dell'installazione del ricevitore i canali degli altoparlanti front, center e rear devono essere regolati su 'small' o 'klein'. Alcuni ricevitori offrono inoltre anche la possibilità di regolare la frequenza di trasferimento tra subwoofer e satelliti. In quello caso è necessario impostare esta frequenza su 150Hz o sulla frequenza più vicina ai 150Hz . Teneteconto in这对于a faseanche di甚么 riportato sul manuale d'istruzioni del ricevitore.

IL SUBWOOFER ATTIVO

Il dettaglio del pannello operativo del subwoofer è esporto in fig. 3:

Collegamento alla rete (1)

Essendo un subwoofer con amplificatore integrato, delve essere collegato alla rete mediante il cavo fornito in dotazione.

Interruttore modo funzionamento (6), Visualizzazione dello stato operativo (7), interrottore d'accensione (2)

	Interruttore di accensione ON	Interruttore di accensione OFF
Interruttore modo funzionamento ON	Subwoofer in funzionamento continuo, il LED è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoofer).	Subwoofer è disattivato, il LED è spento. Quando l'apparecchio non viene utilizzato per un periodo prolongato, si consiglia di scegliere但这a impostazione.
Interruttore modo funzionamento AUTO	L'accensione / spegnimento automatico è attivata (impostazione consigliata). Quando il subwoofer riceve un segnale dal ricevitore,amenti si accende automaticamente e il LED è verde. Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED è rosso.

Ingressi Line (8)

Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere figura 2.

Ingressi livelli alto (9)

Per il collegamento alle uscite dei livelli alto del regolatore (altoparlante) del ricevitore/amplificatore. Si veda figura 1.

Regolatore del livello (4)

Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell'amplificatore.
2. Molto importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
3. Accendere la musica ed augmentare a piacere il volume con il regolatore dell'amplificatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Regolatori di separazione frequenza (3)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 50Hz - 150Hz , se si impiegano altoparlanti fissi è consigliata un'impostazione su 50Hz - 100Hz .

L'interrutore di fase (5)

Nel funzionamento normale si consiglia di posizionare l'interruttor di fase su 0^ . In pochi casi potrebbe essere vantagegioso impostare la fase su 180^ (ad es. In caso di distanza elevata tra subwoofer e gli altoparlantid frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente). Generalmente vale: La posizione corretta è quella nella quale il Campo del suono fondamentale inferiore risuona in modo più pieno.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti MAGNAT si ottiene con i regolatori in posizione centrale,cisione con una riproduzione lineare dell'amplificatore. Con i regolatori sonori al massimo si ha un maggiore afflusso di energia agli altoparlanti, il che può portare alla rottura di quosti in presenza di volumi elevati.

ATTENZIONE AL REGOLATORE DEL VOLUME!

Se si possie de un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alto possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita possono divertare pericolosi per le casse più con volumi medi, perché possono essere sovraccariciati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

DATI TECHNICI

Front./Post.

Centrale

Configurazione: 2 vie 2 vie

Potenza RMS/ max.: 50/100 Watt 60/120 Watt

Impedenza: 4-8 Ohm 4-8 Ohm

Gamma di frequenza: 90 - 32 000 Hz 80 - 32 000 Hz

Frequenza di taglio: 5000Hz 5000 Hz

Potenza amplificatore consigliata: >15 Watt >15 Watt

Rendimento (2.8V/1 m): 88 dB

Dimensioni (largh. x alt. x prof.): 90 x 110 x 110 mm

Peso: 0,9 kg 1.6 kg

89 dB

210 × 90 × 110 ~mm

Subwoofer

Configurazione: Bassreflex, Downfire

Potenza d'uscita RMS/max.:

Gamma di frequenza: 32 - 200 Hz

Frequenza di taglio: 50 - 150Hz regolabile

Dimensioni (largh. x alt. x prof.):

Peso: 7,7 kg

Accessori: Cavo di rete

CON RIServa DI APPORTARE MODIFICHE TECNICHE
