Produkttyp	Aktives 5.1 Heimkinosystem mit verstärktem Subwoofer
Marke	Magnat
Modell	Cinemotion 510
Lautsprecherkonfiguration	4 Satelliten (Front/Rück) + 1 Center + 1 Subwoofer
Belastbarkeit (RMS/Max) – Satelliten	50/100 W
Belastbarkeit (RMS/Max) – Center	60/120 W
Ausgangsleistung (RMS/Max) – Subwoofer	40/100 W
Frequenzgang – Subwoofer	32 – 200 Hz
Einstellbare Trennfrequenz	50 – 150 Hz
Abmessungen (B x H x T) – Satelliten	90 × 110 × 110 mm
Abmessungen (B x H x T) – Center	210 × 90 × 110 mm
Abmessungen (B x H x T) – Subwoofer	225 × 380 × 350 mm
Gewicht – Satelliten	0,9 kg
Gewicht – Center	1,6 kg
Gewicht – Subwoofer	7,7 kg
Stromversorgung	Netz (Subwoofer), 230 V / 50 Hz
Mitgeliefertes Zubehör	Netzkabel, Lautsprecherkabel (nicht erwähnt, aber in der Regel enthalten)
Pflege und Reinigung	Trockenes, weiches Tuch; chemische Produkte oder Lösungsmittel vermeiden
Sicherheit	Gehäuse nicht öffnen; bei Gewitter oder längerer Nichtbenutzung trennen
Garantie Lautsprecher	5 Jahre
Garantie Verstärker	2 Jahre

Häufig gestellte Fragen - Cinemotion 510 MAGNAT

Wie schließe ich die Satelliten und den Subwoofer an den AV-Receiver an?

Schließen Sie die Satelliten unter Beachtung der Polarität (+/-) an die Lautsprecherklemmen des Verstärkers an. Für den Subwoofer verwenden Sie entweder den dedizierten Subwoofer-Ausgang des Receivers (LFE-Eingang) oder die Front-Lautsprecherausgänge (Hochpegeleingänge). Weitere Einzelheiten entnehmen Sie bitte den Abbildungen 1 und 2 der Anleitung.

Welche Einstellung wird für die Lautsprecher im AV-Receiver empfohlen?

Stellen Sie die Front-, Center- und Rückkanäle im Konfigurationsmenü des Receivers auf Small (Klein). Die Crossover-Frequenz sollte auf 150 Hz oder so nah wie möglich eingestellt werden.

Wie stelle ich die Lautstärke und die Trennfrequenz des Subwoofers ein?

Stellen Sie zunächst die Lautstärke des Subwoofers auf Minimum (links). Stellen Sie den Verstärker auf eine normale Hörlautstärke ein und erhöhen Sie dann allmählich die Lautstärke des Subwoofers nach Ihrem Geschmack. Stellen Sie die Trennfrequenz zwischen 50 und 150 Hz je nach Ihren Lautsprechern ein (50-100 Hz für Standlautsprecher, 50-150 Hz für Regallautsprecher).

Der Subwoofer schaltet sich nicht ein oder wechselt nicht automatisch in den Standby-Modus?

Stellen Sie sicher, dass der Betriebsartenschalter auf ON oder AUTO steht. Im AUTO-Modus schaltet sich der Subwoofer bei Vorhandensein eines Signals ein und wechselt nach einigen Minuten ohne Signal in den Standby. Stellen Sie sicher, dass das Netzkabel eingesteckt ist und der Hauptschalter auf ON steht.

Kann ich dieses System mit einem normalen Stereo-Verstärker verwenden?

Ja, indem Sie die Satelliten an die Lautsprecherausgänge des Verstärkers und den Subwoofer über die Hochpegeleingänge anschließen. Für echten Surround-Sound wird jedoch ein AV-Receiver empfohlen.

Wie hoch ist die empfohlene Mindestleistung für den Verstärker?

Es wird empfohlen, einen Verstärker mit mindestens 15 Watt pro Kanal für die Satelliten und den Center zu verwenden. Ein zu schwacher Verstärker kann zu Verzerrungen führen, die die Lautsprecher beschädigen.

Wie vermeide ich Schäden an den Lautsprechern?

Vermeiden Sie es, Bässe oder Höhen voll aufzudrehen. Wenn Sie Verzerrungen hören, reduzieren Sie sofort die Lautstärke. Stellen Sie sicher, dass der Verstärker mindestens die RMS-Leistung der Lautsprecher liefern kann. Überschreiten Sie nicht die angegebenen Leistungsgrenzen.

Kann ich den Subwoofer überall im Raum aufstellen?

Der Subwoofer kann in der Nähe der Frontsatelliten aufgestellt werden, aber vermeiden Sie Ecken, um Resonanzen zu begrenzen. Testen Sie verschiedene Positionen, um die beste Basswiedergabe zu erzielen.

Was tun bei einem Betriebsproblem?

Überprüfen Sie zuerst die Anschlüsse und Einstellungen. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler. Öffnen Sie niemals das Gerät – überlassen Sie Reparaturen einem qualifizierten Fachmann.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Reinigungsmittel, Sprays oder chemische Lösungsmittel, die die Oberfläche beschädigen könnten.

BEDIENUNGSANLEITUNG Cinemotion 510 MAGNAT

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

Magnat®

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

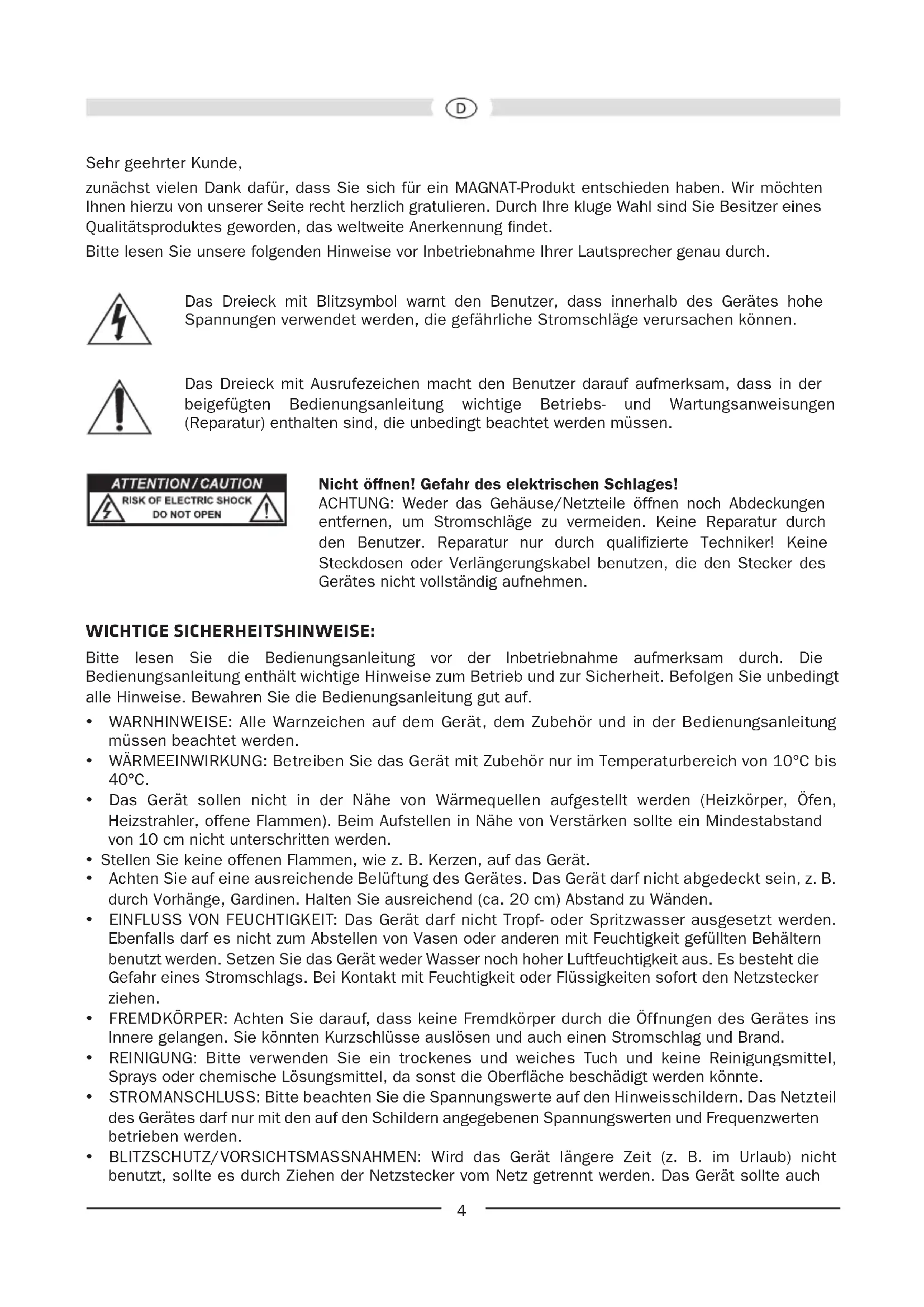

Sehr geehrter Kunde,

zunachst wegen Dank darauf, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seiterecht herzlich gratulieren. Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennungfindet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Laufsprecher genau durch.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefugten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

Nicht offen! Gefahr des elektrischen Schlages!

ACHTUNG: Weder das Gehäuse/Netzele öffnen noch Abdeckungen entfern, um Stromschlage zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen.

WICHTIGESICHERHEITSHINWEISE:

Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthalt wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• WARNHINWEISE: Alle Warnzeichen auf dem Gerät, dem Zubehör und in der Bedienungsanleitung müssen beachtet werden.
  WärMEEINWIRKUNG: Betreiben Sie das Gerät mit Zubehör nur im Temperaturbereich von 10^ bis 40^ .
• Das Gerät sollen nicht in der Höhe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen). Beim Aufstellen in Höhe von Verständen soll ein Mindeststand von 10 cm nicht untersritten werden.
• Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät.
• Achten Sie auf eine ausreichende Belüftung des Gerätes. Das Gerätarf nicht abgedeckt sein, z. B. durch Vorhänge, Gardinen. Halten Sie ausreichend (ca. 20 cm) Abstand zu Wänden.
  EINFLUSS VON FEUCHTIGKEIT: Das Gerätarf nicht Tropf- oder Spritzwasser ausgesetzt werden. Ebenfalls dar es nicht zum Abstellen von Vasen oder anderen mit Feuchtigkeit gefüllten Behältern benutzt werden. Setzen Sie das Gerät weder Wasser noch hoher Luftfeuchtigkeit aus. Es besteht die Gefahr eines Stromschlags. Bei Kontakt mit Feuchtigkeit oder Flüssigkeiten sofort den Netzsteckerziehen.
• FREMDKÖRPER: Achten Sie darauf, dass keine Fremdkörper durch die Öffnungen des Gerätes ins Innere gelangen. Sie konnten Kurzschlüsse auslösen und auch einen Stromschlag und Brand.
• REINIGUNG:itte verwenden Sie ein trockenes und weiches Tuch und keine Reinigungsmittel, Sprays oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden können.
• STROMANSCHLUSS:itte beachten Sie die Spannungswerte auf den Hinweisschildern. Das Netzteil des Gerätesarf nur mit den auf den Schildern angegebenen Spannungswerten und Frequenzwerten betrieben werden.
• BLITZSCHUTZ/VORSICHTSMASSNAHMEN: Wird das Gerät langere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen der Netzstecker vom Netz getrennt werden. Das Gerät sollte auch

bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

• NETZKABEL: Das Netzkabel muss immer betriebsbereit sein und sollte nur so verlegt sein, dass niemand auf das Netzkabel treten kann. Aucharf es nicht durch Gegenstände eingeklemmt sein, die das Kabel beschädigten können. Bei Verwendung von Steckern und Mehrfachsteckdosen ist darauf zu achten, dass das Kabel an der Stelle, wo es aus der Steckdose kommt, nicht geknicht wird. Das Netzkabel nicht mit feuchten Händen anschließen oder entfernen.
• Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.
• ÜberLASTUNG: Steckdosen, Mehrfachsteckdosen und Verlängerungskabel sollenn nicht überlastet werden. Bei Überlastung besteht Stromschlag- und Brandgefahr.
• AUFSTELLUNG:itte beachten Sie die Montageanweisung.
• Das Gerät sollte nur auf festem Untergrund und nicht auf bewegliche Untergestelle gestellt oder montiert werden, da sonst Verletzungsgefahr besteht.
• Benutzen Sie nur das beigepackte oder vom Hersteller spezifiziertes Originalzubehör.
• Batterien und Akkus dürfen nicht großer Hitze ausgesetzt werden, wie z. B. Sonnenschein, Feuer 0.ä

SCHÄDEN, DIE VOM FACHMANN BEHOBEN WERDEN MÜSSEN:

Bei den folgenden Schäden sollen das Gerät sofort vom Netz getrennt werden und ein Fachmann mit der Reparatur beauftragt werden:

• Bei sightbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabel darf nicht repariert, sondern muss ausgetaucht werden.
• Beschädigungen der Netzbuchse am Gerät.
• Wenn Feuchtigkeit oder Wasser in das Gerät gelangt ist oder Gegenstände in das Gerät gefallen sind.
• Wenn das Gerät heruntergefallen ist und das Gehäuse beschädigt ist
• Wenn das Gerät nicht richtig Funktioniert, bzwohl man alle Hinweise in der Bedienungsanleitung beachtet hat.

Es durren nur nachtragliche Änderungen vorgenommen werden, die vom Hersteller genehmigt sind.

Es durrenf zur Reparatur nur Originalersatzteile verwendet werden.

Nach einer Reparatur soll das Gerät auf Sicherheit überprüft werden, um eine ordnungsgemäß und sichere Funktion saferzustellen.

Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonstigen gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

ENTSORGUNGSHINWEISE

Gemäß der europäischen Richtlinie 2012/19/EU mussen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden.itte beachten Sie die lokalen Vorschriften, und entsorgen Sie ihre Altgeräte nicht mit dem normalen Hausmull.

GENERELLES ZUM ANSCHLIESSEN IHRER MAGNAT SATELLITENLAUTSPRECHER

Die Anschlussterminals der Satellten-Lautsprecher befinden sich auf der Rückseite und sind mit einem Klemmmechanismus ausgestattet, der Kabel bis zu einem Kupferquerschnitt von 1mm^2 aufnehmen kann. Zum Anschlieben der Satellten benutzen Sieitte handelsübliche Lautsprecherkabel mit einem Kupferquerschnitt von 2× 0,75mm^2 bis 2× 1mm^2 . Die Kabel werden auf die benotigten Langen zugeschnitten, die Enden abisoliert und die Litzenenden verdrillt, um den Anschluss an die Lautsprecherklemen zu erleichtern.

Der Verstärker bzw. der Receiver sollensatzlich ausgeschelt sein, bis alle Verbindungen hergestellt sind. Achten Sieitte beim Anschlieben der Kabel unbedingt auf die phasenrichtige Polung, d.h. es müssen die schwarzen (-)Klemmen der Laatsprecher mit den (-)Klemmen des Verstärkers verbunden werden und die roten (+) Klemmen der Laatsprecher entsprechend mit den (+)Klemmen des Verstärkers.

Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drahtchen gebildet hat. Dies ware für den angeschlossenen Verständner sehr gefährlich.

AUFSTELLUNG DER LAUTSPRECHER

Center-, Front- und Rear-Lautsprecher sind auf der Gehäuserückseite gekennzeichnet. Der Centerlautsprecher wird auf oder unter das Fernsehgerät gestellt. Die Frontsatelliten werden links und rechts mit möglichst gleichem Abstand zum Fernseher in Ohrhöhe platziert. Die Rearsatstellten werden links und rechts darüber oder hinter dem Hörplatz, am besten etwas oberhalb der Ohrhöhe, aufgestellt.

Die Aufstellung des Subwoofoers ist im Allgemeinen unkritisch, sollte aber möglichst in der Naze der Frontsatelliten erfolgen.

ANSCHLUSS AN EINEN AV-RECEIVER

Den Anschluss des Systems an einen AV-Receiver verteutlichen Bild 1 (Receiver ohne Subwooferausgang) und Bild 2 (Receiver mit Niederpegel-Subwooferausgang).

Achtung: Im Setup des Receivers mussen die Lautsprecherkanäle Front, Center und Rear auf „small' oder „klein' gestellt werden. Manche Receiver bieten außerdem noch die Möglichkeit, die Übergangsfrequency zwischen Subwoofer und Satelliten einzustellen. In diesen Fall stellen Sieitte diese Frequenz auf 150 Hz, oder auf die Frequenz, die 150 Hz am{nachsten kommt.itte beachten Sie hierzu auch die Bedienungsanleitung des Receivers.

DER AKTIVE SUBWOOFER

Die Bedienungselemente des Subwoofoers im Einzelnen zeigt Bild 3:

Netzanschluss (1)

Da es sich um einen Subwoofer mit eingebautem Veränderkhandelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden.

Betriebsmodus-Schalter (6), LED-Betriebszustandsanzeige (7), Power Schalter (2)

	Power-Schalter ON Power-Schalter OFF
Betriebsmodus-Schalter ON	Subwoofer im Dauerbetrieb, die LED leuchtet grün.Günstige Einstellung für die Wiedergabe vonProgrammen mit langen leisen Passagen (einunbeabsichtigtes Ausschalten des Subwoofer wirdverhindert).	Der Subwoofer istausgeschaltet; Die LEDist aus.Wird das Gerät längerereZeit nicht benutzt,sollte diese Einstellunggewählt werden
Betriebsmodus-Schalter AUTO	Die automatische Ein-/Ausschaltung ist aktiviert(empfohlene Einstellung).Erhalt der Subwoofer ein Signal vom Receiver, schaltet er sich automatisch ein, die LED leuchtetgrün.Erhält der Subwoofer kein Signal mehr, schaltet er nach weniger Minuten automatisch wieder in denStandby-Betrieb. Die LED leuchtet dann rot.

Line Eingänge (8)

Zum Anschluss an einen AV-Receiver mit Niederpegel-Subwooferausgang siehe Bild 2.

Hochgeleingange (9)

Zum Anschluss an Hochpegel- (Lautsprecher-) Ausgabe des Receivers/Verstärkers. Siehe Bild 1.

Pegelregler (4)

Mit thisem Regler stellen Sie die Lautstärke im Bassbereich nach ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihrem Veränder wird in Mittelstellung (linear) gebracht.
2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).
3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das gewünschte Maß.
4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Trennfrequenzregler (3)

Hiermit stellen Sie die höchste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit Regallautsprechern sollen die Frequenz auf 50 - 150 Hz eingestellt werden,kommen Standloutsprecher zum Einsatz,ist eine Einstellung von 50Hz - 100Hz sinnvoll.

Phasenschalter (5)

Im Normallyfall sollte der Phasenschalter auf 0^ eingestellt werden. In seltenen Fällen kann es jeder von Vorteil sein, die Phase auf 180^ zu stellen (z. B. bei großer Entfernung des Subwoofoers zu den Front-Lautsprechem oder bei ungünstigen akustischen Eigenschaften des Raumes). Generell gilt: Die Stellung, bei der der untere Grundtonbereich voller klingt, ist die richtige.

TIPPS ZUR VERMEIDUNG VON REPARATURFÄllen

Alle Magnat-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d.h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird den Lautsprechem vernehrt Energie zugeführct, was beihohen Lautstärken zu deren Zerstörung führen kann.

VORSICHT MIT DEM LAUTSTÄRKEREGLER !!!

Sollten Sie einen Veränder benutzen, der eine wesentlich höhere Ausgangsleistung besitzt als bei den Boxen an Belastbarkeit angegeben ist, können brachiale Lautstärken zur Zerstörung der Laufsprecher führen – was aberrecht Selten vorkommen.

Verstärker mit schwacher Ausgangsleistung jedoch konnen schon bei mittleren Lautstärkenden Boxen gefährlich werden, weil sie viel schneller übersteuert werden konnen als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußert gefährlich für ihre Laatsprecher sind.

Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen – und drehen Sie dann sofort leiser. Werigeria laut hort, sollte darauf auf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden konnen.

TECHNISCHE DATEN

	Front/Rear	Center
Konfiguration:		2-Wege	2-Wege
Belastbarkeit RMS / Max.: 50/100 Watt 60/120 Watt
Impedanz.: 4 - 8 Ohm 4 - 8 Ohm
Frequenzbereich: 90 - 32 000 Hz 80 - 32 000 Hz
Trennfrequenz: 5000 Hz 5000 Hz
Empfohlene Verständigerleistung: > 15 Watt > 15 Watt
Wirkungsgrad (2.8V/1 m): 88 dB		89 dB
Maße (BxHxT):	90 x 110 x 110 mm	210 x 90 x 110 mm
Gewicht:	0,9 kg	1,6 kg
	Subwoofer
Konfiguration:	Bassreflex, Downfire
Ausgangsleistung RMS/Max.:	40/100 Watt
Frequenzbereich: 32 - 200 Hz
Trennfrequenz: 50 - 150 Hz, regelbar
Maße (BxHxT):	225 x 380 x 350 mm
Gewicht:	7,7 kg
Zubehror:	Netzkabel

TECHNISCHE ÄNDERUNGEN VORBEHALTEN.

Dear Customer,

Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglich es für MAGNAT HiFi-Lautsprecher 5 Jahre und fur MAGNAT HiFi-Elektronik 2 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorgangeslaufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einszuschicken, so sorgen Sieitte davon, dass das Produkt in einwandfreier Originalverpackung verschicht wird, die Kontrollkarte ausgefüllt dem Produkt beiliegt die Kaufquittung beigeufigt ist.
5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleibeite • Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei ihrem Handler reklamiert werden.) • Fehler, die durch fehlherfaste Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entwickelten sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
6. Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

GB

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gültig in Verbindung mit ihrer Kaufquittung!

Magnat Audio-Produkte GmbH

Lise-Meitner-Str. 9 · D-50259 Pulheim · Germany
