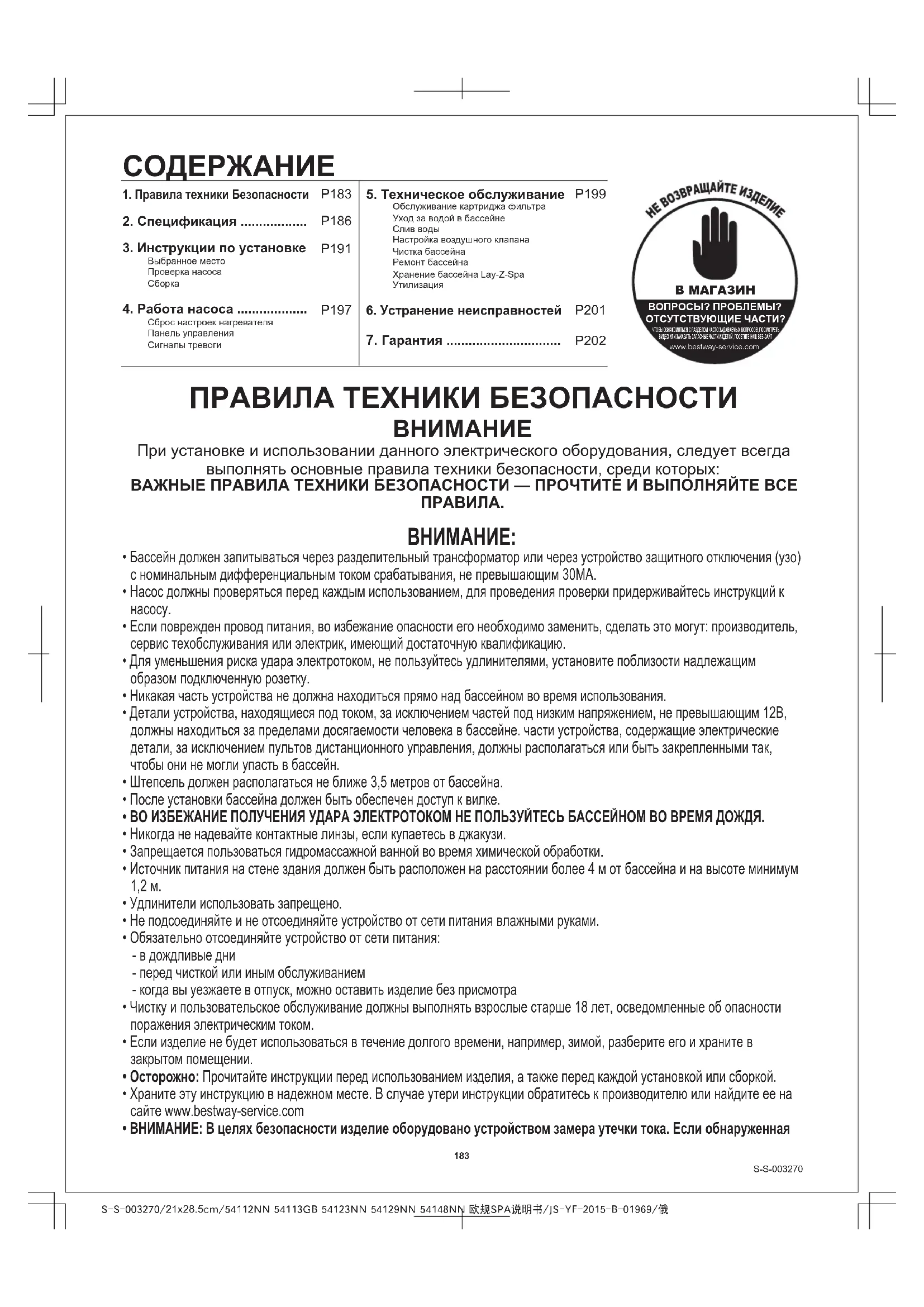

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 54112 BESTWAY

1. Правила техники Безопасности P183

2. Спецификация ...... P186

3. Инструкции по установке P191

Выбранное место

Проверка насоса

Сборка

1. Работа насоса ...... P197

Сброс настроек нагревателя

Панель управления

Сигналы тревоги

1. Техническое обслуживание P199

Обслуживание картриджа фильтра

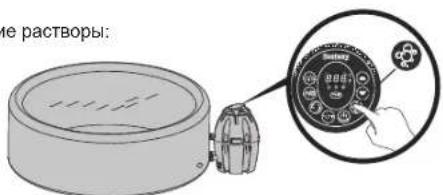

Уход за водой в бассейне

Слив воды

Настройка воздушного клапана

Чистка бассейна

Ремонт бассейна

Хранение бассейна Lay-Z-Spa

Утилизация

1. Устранение неисправностей P201

2. Гарантия ...... P202

НЕ ВОЗВРАЩАЙТЕ ИЗДЕЛИЕ В МАГАЗИН ВОПРОСЫ? ПРОБЛЕМЫ? ОСТУСТВУЮЩИЕ ЧАСТИ? ПРЕДЬ ПРОВЛАНИКИЙ РАЗВАЧИЯ НАЯ КУХИЛЬНАЯ ИЗТРОВЛАНИКИЙ ВЕЛКИЙ ЗАВИЛЬНАЯ НАЯ КУХИЛЬНАЯ ИЗТАНЯ КУХИЛЬНАЯ WWW.Bestway-service.com

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

ВНИМАНИЕ

При установке и использовании данного электрического оборудования, следует всегда выполнять основные правила техники безопасности, среди которых:

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ — ПРОЧТИТЕ И ВЫПОЛНЯЙТЕ ВСЕ ПРАВИЛА.

ВНИМАНИЕ:

- Бассейн должен запитываться через разделительный трансформатор или через устройство защитного отключения (узо) с номинальным дифференциальным током срабатывания, не превышающим 30МА.

- Насос должны проверяться перед каждым использованием, для проведения проверки придерживайтесь инструкций к насосу.

- Если поврежден провод питания, во избежание опасности его необходимо заменить, сделать это могут: производитель, сервис техобслуживания или электрик, имеющий достаточную квалификацию.

- Для уменьшения риска удара электротоком, не пользуйтесь удлинителями, установите поблизости надлежащим образом подключенную розетку.

- Никакая часть устройства не должна находиться прямо над бассейном во время использования.

- Детали устройства, находящиеся под током, за исключением частей под низким напряжением, не превышающим 12В, должны находиться за пределами досягаемости человека в бассейне. части устройства, содержащие электрические детали, за исключением пультов дистанционного управления, должны располагаться или быть закрепленными так, чтобы они не могли упасть в бассейн.

- Штепсель должен располагаться не ближе 3,5 метров от бассейна.

- После установки бассейна должен быть обеспечен доступ к вилке.

• ВО ИЗБЕЖАНИЕ ПОЛУЧЕНИЯ УДАРА ЭЛЕКТРОТОКОМ НЕ ПОЛЬЗУЙТЕСЬ БАССЕЙНОМ ВО ВРЕМЯ ДОЖДЯ.

- Никогда не надевайте контактные линзы, если купаетесь в джакузи.

- Запрещается пользоваться гидромассажной ванной во время химической обработки.

- Источник питания на стене здания должен быть расположен на расстоянии более 4 м от бассейна и на высоте минимум 1,2 м.

- Удлинители использовать запрещено.

- Не подсоединяйте и не отсоединяйте устройство от сети питания влажными руками.

- Обязательно отсоединяйте устройство от сети питания:

- в дождливые дни

- перед чисткой или иным обслуживанием

- когда вы уезжаете в отпуск, можно оставить изделие без присмотра

- Чистку и пользовательское обслуживание должны выполнять взрослые старше 18 лет, осведомленные об опасности поражения электрическим током.

- Если изделие не будет использоваться в течение долгого времени, например, зимой, разберите его и храните в закрытом помещении.

- Осторожно: Прочитайте инструкции перед использованием изделия, а также перед каждой установкой или сборкой.

• Храните эту инструкцию в надежном месте. В случае утери инструкции обратитесь к производителю или найдите ее на сайте www.bestway-service.com

• ВНИМАНИЕ: В целях безопасности изделие оборудовано устройством замера утечки тока. Если обнаруженная

утечка тока превышает 10 мА, произойдет автоматическое прекращение подачи тока к изделию. В этом случае выключите бассейн из розетки и немедленно прекратите его использование. Не пытайтесь самостоятельно снова активировать изделие. Свяжитесь с местным центром обслуживания для проверки и ремонта изделия.

• Данное изделие может использоваться детьми в возрасте 8 лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями либо лицами без соответствующих навыков и опыта, если они находятся под присмотром или проинструктированы на предмет безопасного использования изделия и осознают связанные с этим опасности. Детям запрещается играть с изделием. Чистку и пользовательское обслуживание запрещено выполнять детям без присмотра. (Для рынка ЕС)
• ВНИМАНИЕ – Данное изделие не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными и умственными возможностями, а также лицами без соответствующего опыта и знаний, если они не находятся под присмотром или не проинструктированы о порядке пользования изделием лицом, ответственным за их безопасность. Следует наблюдать за детьми, чтобы они не игрались с изделием. (Для рынков вне ЕС)
  • Вода привлекает детей, всегда закрывайте крышку бассейна после каждого использования.
• Не закапывайте сетевой шнур в землю. располагайте сетевой шнур так, чтобы максимально избежать риска его повреждения газонокосилками, подравнивателями изгородей и другими подобными инструментами.
• Риск уトンуть. особое внимание надо обратить на то, чтобы дети не могли воспользоваться бассейном без разрешения. чтобы избежать несчастных случаев, сделайте так, чтобы дети могли пользоваться бассейном только под непрерывным присмотром.
• РИСК ТРАВМ. Запрещается включать гидромассажную ванну, если впускной/выпускной трубопроводы неисправны или отсутствуют. Запрещается менять впускные/выпускные трубопроводы. Обязательно следует обратиться за консультацией в местный центр послепродажного обслуживания.
• Опасность электрического удара! Устанавливайте устройство не ближе чем в 2 метрах от любых металлических поверхностей.
• Опасность электрического удара! Никогда не пользуйтесь никаким электробытовым прибором, находясь в бассейне, или когда ваше тело мокрое. не располагайте никакие электробытовые приборы, например лампу, телефон, радиоприемник или телевизор ближе чем в 2 метрах от бассейна.
• Во время беременности длительно пребывание в горячей воде может причинить повреждения плоду. ограничьте время разового пребывания в воде до 10 минут.
  • ДЛЯ УМЕНЬШЕНИЯ РИСКА ПОЛУЧЕНИЯ ТРАВМ:

A. Температура воды в бассейне никогда не должна быть выше 40°C (104°F). температура воды 38°C (100°F) - 40°C (104°F) считается безопасной для взрослого здорового человека. температура пониже рекомендуется всегда для маленьких детей и взрослых, если они пользуются бассейном более 10 минут.

В. Поскольку повышенная температура воды имеет высокую потенциальную опасность повреждения плода в первые месяцы беременности, беременным женщинам и возможно беременным женщинам следует ограничивать температуру воды в бассейне 38°C (100°F).

С. Перёд тем, как окунуться в бассейн, пользователь должен измерить температуру воды точным термометром, поскольку устройства регулирующие температуру могут иметь погрешность.

D. ПриЄм алкоголя, наркотиков или лекарств перед или во время использования бассейна может привести к потере сознания с риском утонуть.

E. Люди, страдающие ожирением, с сердечными заболеваниями, пониженным или повышенным кровяным давлением, проблемами сердечно-сосудистой системы или больные диабетом должны проконсультироваться с врачом перед тем, как начать пользоваться бассейном.

F. Лица, принимающие лекарства, должны перед началом использования бассейна проконсультироваться с врачом, поскольку некоторые лекарства могут вызывать сонливость, а некоторые - влиять на частоту сердцебиения, кровяное давление и кровообращение.

• ДЛЯ УМЕНЬШЕНИЯ РИСКА ПОЛУЧЕНИЯ ТРАВМ: Никогда не заполняйте бассейн водой, температура которой выше 40°C (104°F).

• Приём алкоголя, наркотиков или лекарств может сильно увеличить риск смертельного перегрева организма. гипертермия (перегрев) происходит, когда внутренняя температура тела поднимается на несколько градусов выше нормальной температуры 37°C (98.6°F). симптомы гипертермии включают в себя повышение температуры, головокружение, вялость, сонливость, обморок. к следствиям гипертермии относятся: неспособность различать тепло, неспособность определить, когда необходимо выйти из бассейна или горячей ванны, непонимание надвигающейся опасности, повреждение плода у беременных, физическая неспособность выйти из бассейна или горячей ванны, потеря сознания с риском утонуть.

• Электроустановка должна следовать национальным нормам по электропроводке, посоветуйтесь со специалистом, если у вас есть вопросы.

ПРОКОНСУЛЬТИРУЙТЕСЬ СО СВОИМ ВРАЧОМ ДЛЯ ПОЛУЧЕНИЯ НУЖНЫХ РЕКОМЕНДАЦИЙ.

ВНИМАНИЕ:

• Джакузи нельзя устанавливать или оставлять при температуре ниже 4°C (40°F).
• Не пользуйтесь бассейном в одиночку.
• Люди с инфекционными заболеваниями не должны пользоваться бассейном.
• Не пользуйтесь бассейном сразу же после интенсивной физической нагрузки.
  • Всегда входите в бассейн и выходите из бассейна медленно и осторожно.мокрые поверхности скользкие.
• Чтобы избежать повреждений насоса, никогда не пользуйтесь бассейном не заполнив его водой.
• Немедленно покиньте бассейн, если вы почувствовали дискомфорт или сонливость.
• Никогда не добавляйте воду к химикатам. всегда добавляйте химикаты к воде во избежание образования сильных паров или бурных реакций, в результате чего может образоваться опасных химических брызг.
• Пожалуйста проверяйте оборудование перед использованием. сообщайте фирме бестуэй (Bestway) по адресу обслуживания клиентов, указанному в этом руководстве, о всех поврежденных или отсутствовавших во время покупки деталях. проверяйте, чтобы части оборудования относились именно к моделям, которые вы намеревались приобрести.

ВНИМАНИЕ

• Насос не должен работать больше 8 часов в день после того, как температура достигла заданного значения.
• Это изделие не предназначено для коммерческого применения.

ХРАНИТЕ ЭТУ ИНСТРУКЦИЮ

ВАЖНО!

Время нагревания, необходимое, чтобы достичь температуры 40°C (104°F), зависит от изначальной температуры воды и от температуры окружающей среды, указанные ниже данные даны ориентировочно. Чтобы отобразилась температура воды в данный момент, включите фильтровочную систему минимум на одну минуту.

Температураокружающей среды	Температураводы	Желаемаятемпература	Времянагревания
10°C(50°F)	10°C(50°F)	40°C(104°F)	18.5ч.
15°C(59°F)	15°C(59°F)	40°C(104°F)	15ч.
20°C(68°F)	20°C(68°F)	40°C(104°F)	11.5ч.
25°C(77°F)	25°C(77°F)	40°C(104°F)	8.5ч.
30°C(86°F)	30°C(86°F)	40°C(104°F)	5.5ч.

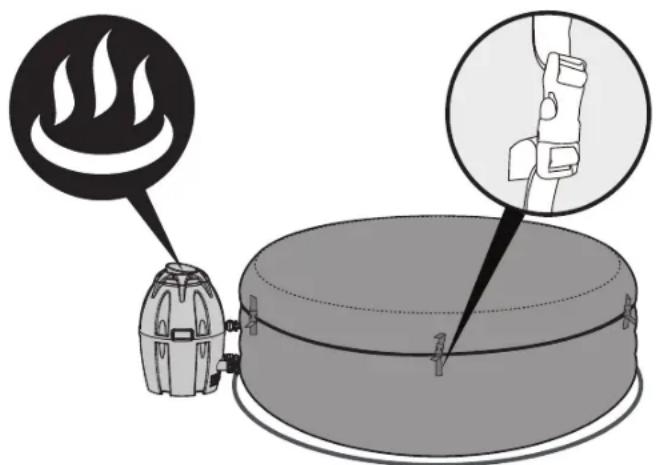

Убедитесь в том, что бассейн накрыт защитной тканью, когда работает нагреватель. Если бассейн не накрыт, для нагревания воды потребуется больше времени.

Не используйте бассейн, если температура окружающей среды ниже 4°C (39°F).

СПЕЦИФИКАЦИЯ ДЛЯ LAY-Z-SPA™ ВЕГАС (№54112)

Вместимость:	4-6 Взрослых	Массажный турбо наддув:	800Вт	Скорость нагрева:	Примерно 1.5-2°C/ч (3-4°F/ч)
ОбъЄм бассейна (80%):	848л (224галл)	Нагревающий элемент:	2000Вт при 20°C	Фактический расход воды:	1,325л (350 гал/час)
Размер в надутом виде:	1.96м x 61см (77" x 24")	Насос:	Циркуляционный фильтрующий насос, 50Вт	Эл.питание: 220-240В пер.ток, 2050Вт при 20°C
Вес с водой: Рабочая	1,100кг (2,426фунт)	температура:	40°C (104°F)	Рабочее давление:	0,8PSI (0.055Бар)

ПРИМЕЧАНИЕ: Приведенные выше данные о нагревании основываются на лабораторном тесте, проводившемся при температуре окружающей среды 25°C (77°F) и выше.

001 002 003 004 005 006 007 008 009 010 011 012 013

No детали	Код детали	Описание	КОЛ-ВО
001	54112TASS15	Ткань бассейна	1
002	P4H054ASS16	Нагреватель бассейна	1
003	P5H284GASS16	Верхнее покрытие из ледероида	1
004	P5H284TASS16	Нижнее покрытие из ледероида	1
005	54112GASS15	Надувное покрытие	1
006	P6613	Шланг для накачивания	1
007	P6653	Блок фильтра	1
008	58210SA10	Поплавок для химических средств	1
009	P6575	Заглушки	2
010	P6932	Переходник шланга	1
011	F4A024ASS	Винтовой клапан	1
012	P6611	Переходник покрытия А	1
013	F6414ASS	Пряжка	8

СПЕЦИФИКАЦИЯ ДЛЯ LAY-Z-SPA™ МОНАКО (№54113)

Вместимость:	6-8 Взрослых	Массажный турбо наддув:	800Вт	Скорость нагрева:	Примерно1-1.5°C/ч (2-3°F/ч)
ОбъЄм бассейна (80%):	1,540л (407галл)	Нагревающий элемент:	2000Вт при 20°C	Фактический расход воды:	1,325л (350 гал/час)
Размер в надутом виде:	2.01м x 69см (79" x 27")	Насос:	Циркуляционный фильтрующий насос, 50Вт	Эл.питание:	220-240В пер.ток, 2050Вт при 20°C
Вес с водой: Рабочая	1,973кг (4,349фунт)	температура:	40°C (104°F)	Рабочее давление:	7PSI-10PSI (0,48Бар-0,69Бар)

ПРИМЕЧАНИЕ: Приведенные выше данные о нагревании основываются на лабораторном тесте, проводившемся при температуре окружающей среды 25°C (77°F) и выше.

001 002 003 004 005 006 007 008 009 010 011 012 013 014 015 016

No детали	Код детали	Описание	КОЛ-ВО
001	54113TASS16	Ткань бассейна	1
002	P4D055ASS16	Нагреватель бассейна	1
003	P5D288ASS16	Верхнее покрытие из ледероида	1
004	54113GASS15	Надувное покрытие	1
005	P6931	Шланг для накачивания	1
006	P6653	Блок фильтра	1
007	58210SA10	Поплавок для химических средств	1
008	P3039Q15	Ручной насос высокого давления	1
009	F6H189ASS15	Гаечный ключ	1
010	P6575	Заглушки	2
011	P6932	Переходник шланга	1
012	P6608	Манометр	1
013	P6611	Переходник покрытия А	1
014	12632ASS15	Накачанные подушки	4
015	P6H971	Клапан для накачивания воздуха	1
016	F6414ASS	Пряжка	6

СПЕЦИФИКАЦИЯ ДЛЯ LAY-Z-SPA™ MIAMI (№54123)

Вместимость:	2-4 Взрослых	Массажный турбо наддув:	800Вт	Скорость нагрева:	Примерно 1.5-2°C/ч (3-4°F/ч)
ОбъЄм бассейна (80%):	800л (211галл)	Нагревающий элемент:	2000Вт при 20°C	Фактический расход воды:	1,325л (350 гал/час)
Размер в надутом виде:	1.80м x 66см (71" x 26")	Насос:	Циркуляционный фильтрующий насос, 50Вт	Эл.питание: 220-240В пер.ток, 2050Вт при 20°C
Вес с водой: Рабочая	1,026кг (2,261фунт)	температура:	40°C (104°F)	Рабочее давление:	0,8PSI (0.055Бар)

ПРИМЕЧАНИЕ: Приведенные выше данные о нагревании основываются на лабораторном тесте, проводившемся при температуре окружающей среды 25°C (77°F) и выше.

001 002 003 004 005 006 007 008 009 010 011 012

No детали	Код детали	Описание	КОЛ-ВО
001	54123TASS16	Ткань бассейна	1
002	P4H054ASS16	Нагреватель бассейна	1
003	P5C364ASS16	Верхнее покрытие из ледероида	1
004	54123GASS15	Надувное покрытие	1
005	P6613	Шланг для накачивания	1
006	P6653	Блок фильтра	1
007	58210SA10	Поплавок для химических средств	1
008	P6575	Заглушки	2
009	P6932	Переходник шланга	1
010	F4024ASS	Винтовой клапан	1
011	P6611	Переходник покрытия А	1
012	F6414ASS	Пряжка	6

СПЕЦИФИКАЦИЯ ДЛЯ LAZ-Z-SPA™ PALM SPRINGS (№ 54129)

Вместимость:	4-6 Взрослых	Массажный турбо наддув:	800Вт	Скорость нагрева:	Примерно 1.5-2°C/ч (3-4°F/ч)
ОбъЄм бассейна (80%):	963л (254галл)	Нагревающий элемент:	2000Вт при 20°C	Фактический расход воды:	1,325л (350 гал/час)
Размер в надутом виде:	1.96м x 71см (77" x 28")	Насос:	Циркуляционный фильтрующий насос, 50Вт	Эл.питание:	220-240В пер.ток, 2050Вт при 20°C
Вес с водой:	1,225кг (2,701фунт)	Рабочая температура:	40°C (104°F)	Рабочее давление:	1,2PSI (0,08Бар)

ПРИМЕЧАНИЕ: Приведенные выше данные о нагревании основываются на лабораторном тесте, проводившемся при температуре окружающей среды 25°C (77°F) и выше.

001 002 003 004 005 006 007 008 009 010 011 012 013 014 015

No детали	Код детали	Описание	КОЛ-ВО
001	54129TASS16	Ткань бассейна	1
002	P4B079ASS16	Нагреватель бассейна	1
003	P5B401ASS16	Верхнее покрытие из ледероида	1
004	54129GASS15	Надувное покрытие	1
005	P6930	Шланг для накачивания	1
006	P6653	Блок фильтра	1
007	58210SA10	Поплавок для химических средств	1
008	58321(H) S15	Напольный коврик	1
009	F6H189ASS15	Гаечный ключ	1
010	P6575	Заглушки	2
011	P6H565	Переходник шланга	1
012	P61199	Манометр	1
013	P6611	Переходник покрытия А	1
014	P6H971	Клапан для накачивания воздуха	1
015	F6414ASS	Пряжка	6

Вместимость:	4-6 Взрослых	Массажный турбо наддув:	800Вт	Скорость нагрева:	Примерно 1.5-2°C/ч (3-4°F/ч)
ОбъЄм бассейна (80%):	945л (250галл)	Нагревающий элемент:	2000Вт при 20°C	Фактический расход воды:	1,325л (350 гал/час)
Размер в надулом виде:	1.96м x 66см (77" x 26")	Насос:	Циркуляционный фильтрующий насос, 50Вт	Эл.питание:	220-240В пер.ток, 2050Вт при 20°C
Вес с водой: Рабочая	1,215кг (2,678фунт)	температура:	40°C (104°F)	Рабочее давление:	0,8PSI (0.055Бар)

ПРИМЕЧАНИЕ: Приведенные выше данные о нагревании основываются на лабораторном тесте, проводившемся при температуре окружающей среды 25°C (77°F) и выше.

001 002 003 004 005 006 007 008 009 010 011012 013 014 016015 017

No детали	Код детали	Описание	КОЛ-ВО
001	54148TASS16	Ткань бассейна	1
002	P4H054ASS16	Нагреватель бассейна	1
003	P5H284GASS16	Верхнее покрытие из ледероида	1
004	P5H513TASS16	Нижнее покрытие из ледероида	1
005	54148GASS16	Надувное покрытие	1
006	P6613	Шланг для накачивания	1
007	P6653	Блок фильтра	1
008	58210SA10	Поплавок для химических средств	1
009	P6575	Заглушки	2
010	P6932	Переходник шланга	1
011	F4A024ASS	Винтовой клапан	1
012	P6611	Переходник покрытия А	1
013	P61324	Светодиодная полоса	1
014	P61232	Дистанционное управление	1
015	P61230	Трансформатор	1
016	58321(H)S15	Нижняя подкладка	1
017	F6414ASS	Пряжка	8

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Выбранное место

ВАЖНО: Из-за большого общего веса самого бассейна <> (ЛэйзэСпа), воды и купающихся, необычайно важно проследить за тем, чтобы основание, на котором устанавливается бассейн, было гладким, плоским, ровным, выровненным по горизонтали и способным вынести равномерно распределенную общую весовую нагрузку от бассейна <<лэйзэспа>> в течение всего времени его установки(не на ковре или другом подобном материале). в случае установки бассейна лэйзэспа на площадке, не отвечающей вышеперечисленным требованиям, заводская гарантия не будет распространяться на любое повреждение, вызванное такой неправильной установкой. на владельце бассейна лэйзэспа лежит ответственность за поддержание площадки в должном состоянии в течение всего времени пользования бассейном.

1. Установка в помещении:

будьте в курсе специальных требований, если вы устанавливаете бассейн в помещении.

- При установке бассейна лэйзэспа следует учитывать естественный побочный эффект повышенной влажности. определите, какое воздействие окажут водяные пары в воздухе на поверхности из дерева, бумагу и т.п. в помещении предполагаемой установки бассейна. Чтобы свести такое воздействие к минимуму, лучше всего установить мощную вентиляцию в выбранном месте. для определения достаточности вентиляции может потребоваться помощь архитектора.

2. Установка на открытом воздухе:

• Во время наполнения, слива или пользования, вода может расплескиваться из бассейна. поэтому бассейн лэйзэспа следует устанавливать рядом со сливом в полу.
- Не подвергайте поверхность бассейна воздействию прямых солнечных лучей на продолжительное время.

Проверка насоса

1. Вставьте штепсельную вилку в розетку Светодиоды автоматически покажут текущую температуру воды.
2. Кнопка «Test» (проверка) была нажата, Все лампы на пульте управления выключаются, а насос подает звуковое предупреждение
3. Выключите насос из сети и снова включите, чтобы начинать систему. насос готов к использованию.

ВНИМАНИЕ: ОПАСНОСТЬ ЭЛЕКТРИЧЕСКОГО УДАРА! Штепсель Насос должен проверяться перед каждым использованием.

ВНИМАНИЕ: Перед включением штепсельной вилки в розетку убедитесь в том, что напряжение сети соответствует рабочему напряжению насоса.

ВНИМАНИЕ: Не использовать устройство, если результат проверки отрицательный.

Bestway 8.88 °C °C/°F TEST

СБОРКА

ПРИМЕЧАНИЕ: При надувании вы заметите, что воздух вытесняется из области соединения воздушного шланга с насосом, это нормально и соответствует техническим характеристикам.

ПРИМЕЧАНИЕ: Запрещается использовать для надувания воздушный компрессор.

ПРИМЕЧАНИЕ: Время надувания дано ориентировочно.

ПРИМЕЧАНИЕ: Манометр предназначен только для целей надувания, а его показания служат только для справки; его нельзя использовать как прецизионный инструмент.

3. Надувайте в

3 секунды до разблокировки.

Надувайте в течение 5 мин.
Чтобы прекратить надувание.

1.

Надувайте в течение 2 мин.

7.8.9.

MAX. MIN.

1.

10.

NA543

23

ПРИМЕЧАНИЕ: Используйте насос для предварительного надувания.

П. КИМЕ-ТАНИЕ: Используего насос для предвари

Надувайте в течение 5 мин.

3 секунды до разблокировки.

Чтобы прекратить надувание.

46
ПРИМЕЧАНИЕ: Закончите надувание при помощи ручного насоса.

Надувайте в течение 2 мин.

7

3 секунды до разблокировки.

Чтобы прекратить надувание.

4

Надувайте в течение 2 мин.

5

6

3 секунды до разблокировки.

Чтобы прекратить надувание.
0,08 бар (1,2 PSI) Надувайте в течение 5 мин.

4

Надувайте в т

56

МИН.

3 Надувайте в течение 5 мин.

Надувайте в течение 5 мин.

3 секунды до разблокировки.

Чтобы прекратить надувание.

4 Надувайте в течение 2 мин.

5

Сброс настроек нагревателя

При использовании бассейна Lay-Z-Spa впервые или после того, как он не использовался в течение долгого периода, нажмите на кнопку сброса настроек на насосе при помощи маленького тонкого предмета.

КНОПКА СБРОСА

ВАЖНЫЕ ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ

Если значение температуры на панели управления (или температура воды) не изменились по прошествии 4-5 часов после включения системы подогрева, нажмите КНОПКУ СБРОСА с помощью тонкого предмета и перезапустите систему подогрева.

ВАЖНО: Система подогрева не будет работать, если температура наружного воздуха выше 40°C (104°F), или если Lay-Z-Spa находится под прямыми солнечными лучами. В этом случае, прежде чем нажимать тонким предметом КНОПКУ СБРОСА и перезапускать систему подогрева, дождитесь снижения температуры наружного воздуха.

Кнопка блокировки/разблокировки

Насос блокируется через 5 минут. Чтобы блокировать или разблокировать насос, нажмите кнопку

блокировки/разблокировки и удерживайте в течение 3 секунд.

Кнопка энергосберегающего таймера

Используйте эту кнопку для того, чтобы задать длительность нагревания и момент, когда должна включиться нагревательная система.

1. Нажмите кнопку 🚫 и 📋 индикатор начнет мигать.

2. Нажмите кнопку 🚫 или 🤡️, чтобы задать длительность нагревания, время отобразится на дисплее в часах.

3. После того, как вы задали длительность нагревания, снова нажмите кнопку 🚫 и индикатор 🔒 начнет мигать. Нажмите кнопку 🔒 или 🔒 чтобы задать момент, когда должна включиться нагревательная система, снова нажмите кнопку 🔒 либо не предпринимайте никаких действий в течение 10 секунд, чтобы подтвердить настройку. 🔒 индикатор продолжит гореть.

4. Изменить настройки: Нажмите кнопку ⚙️ и используйте кнопку ⚠️ или ⚡️, чтобы изменить настройки.

5. Нажмите кнопку Ⓞ и удерживайте в течение 2 секунд, чтобы удалить настройку.

ПРИМЕЧАНИЕ: После настройки экран будет показывать попеременно температуру воды в данный момент и время.

ПРИМЕЧАНИЕ: Таймер настраивается в диапазоне от 0 до 48 часов. Отсрочка включения настраивается в диапазоне от 0 до 24 часов. Если таймер установлен на 0 часов, это означает, что таймер не настроен.

Кнопка фильтра воды

Эта кнопка включает и выключает фильтрующий насос. Индикатор над кнопкой фильтра воды горит красным светом, когда насос включен.

Переключатель Цельсий/Фаренгейт

Температура может отображаться в градусах Цельсия или по Фаренгейту.

Кнопка нагревателя

Используйте эту кнопку для включения нагревательной системы. Когда индикатор над кнопкой нагревателя горит красным светом, нагревательная система включена. Когда индикатор над кнопкой нагревателя горит зеленым светом, вода нагрета до указанной температуры и нагревательная система находится в режиме ожидания.

ПРИМЕЧАНИЕ: Если нагревательная система включена, фильтрующая система включается автоматически.

ПРИМЕЧАНИЕ: При выключении нагревательной системы фильтрующая система продолжает работу.

ПРИМЕЧАНИЕ: Массажная система Lay-Z-Massage автоматически отключается при включении нагревательной системы.

Кнопка массажной системы Lay-Z-Massage

Используйте эту кнопку для включения массажной системы, которая автоматически отключается через 30 минут использования. Индикатор над кнопкой массажной системы Lay-Z-Massage горит красным светом, когда система включена.

ВАЖНО: Не включайте массажную систему

Lay-Z-Massage, когда бассейн накрыт защитным покрытием. Воздух может собраться внутри бассейна и причинить непоправимый ущерб бассейну, а также здоровью пользователей.

Кнопки регулирования температуры

При нажатии Повысить температуру или Понизить температуру индикатор должен загореться. Когда индикатор загорелся, выберите нужную вам температуру. Если вы нажмете и удержите эти кнопки, значения температуры быстро повысятся или понизятся. Новые настройки температуры останутся на дисплее LCD в течение 3 секунд, что позволит подтвердить новое значение.

ПРИМЕЧАНИЕ: Температура, настроенная по умолчанию, равна 35°C (95°F). ПРИМЕЧАНИЕ: Температура настраивается в диапазоне от 20°C (68°F) до 40°C (104°F).

Кнопка диагностики

Используйте эту копку, чтобы проверить, безопасна ли электроустановка насоса. Смотрите раздел Проверка насоса для более подробной информации.

Индикатор энергосберегающего таймера

Если индикатор мигает, это означает, что энергосберегающий таймер находится в процессе настройки. Если индикатор горит ровно, это означает, что энергосберегающий таймер включен.

Дисплей LCD

Включенный дисплей LCD автоматически отображает температуру воды в данный момент.

Через 72 часов работы насос войдет в режим ожидания, на экране будет попеременно отображаться слово "End" ("Конец") и температуру воды в данный момент. Когда насос находится в режиме ожидания, нагревательная система и фильтр для воды выключаются. Чтобы разблокировать насос, нажмите кнопку блокировки/разблокировки и удерживайте в течение 3 секунд.

ПРИМЕЧАНИЕ: Скорость нагревания воды может изменяться при следующих условиях:

- Когда температура окружающей среды ниже 15°C (59°F). - Когда бассейн не накрыт защитным покрытием при работающей нагревательной системе.

ПРИМЕЧАНИЕ: Чтобы отобразилась температура воды в данный момент, включите фильтровочную систему минимум на одну минуту. Температура воды, определенная внешним термометром, может отличаться от температуры воды на дисплее бассейна примерно на 2°C.

Сигналы тревоги

Состояние		Причины	Способ устранения
	Датчики подачи воды работают без нажатия кнопки фильтрации или подогрева.	1. Флажки датчиков подачи воды не вернулись в нужное положение.2. Датчики подачи воды сломаны.	1. Осторожно извлеките штепсельную вилку из розетки, ударьте по насосу, но не сильно, и снова вставьте вилку в розетку.2. Обратитесь за помощью в ближайший пункт послепродажного обслуживания Bestway.
	После запуска или в процессе фильтрации и/или подогрева датчики подачи воды не обнаруживают подачи воды.	1. Вы забыли снять два коппачка-заглушки внутри бассейна.2. Картриджи фильтров загрязнены.3. Запустите систему фильтрации или подогрева и поставьте руку перед выпускной трубой внутри бассейна, чтобы проверить, вытекает ли вода.a. Если вода не вытекает, это означает, что водяной насос сломан.b. Вода вытекает EN2 , но горит сигнал тревоги.Датчики подачи воды сломаны.	1. Перед подогревом снимите два коппачка-заглушки; см. раздел «Сборка» в руководстве пользователя.2. Извлеките фильтрующий блок из бассейна и нажмите кнопку фильтрации или подогрева. При отсутствии сигналов тревоги почистите или замените картриджи фильтра и снова установите на место фильтрующий блок.3. Обратитесь за помощью в ближайший пункт послепродажного обслуживания Bestway.
	Термометр насоса показывает температуру воды ниже 4°C (40°F).	1. Температура воды ниже 4°C.2. Если температура воды выше 7°C (44,6°F), то термометр насоса поврежден.	1. Бассейн не рассчитан на работу при температуре воды ниже 4°C (40°F). Отсоедините насос от сети питания и перезапустите его, когда температура воды достигнет 6°C (43°F).2. Обратитесь за помощью в ближайший пункт послепродажного обслуживания Bestway.
	Термометр насоса показывает температуру воды выше 50°C (122°F).	1. Температура воды выше 50°C (122°F).2. Если температура воды ниже 45°C (113°F), то термометр насоса поврежден.	1. Бассейн не рассчитан на работу при температуре воды выше 40°C (104°F).Отсоедините насос от сети питания и перезапустите его, когда температура воды будет 38°C (100°F) или ниже.ВАЖНО: Перед перезапуском насоса нажмите кнопку сброса насоса.2. Обратитесь за помощью в ближайший пункт послепродажного обслуживания Bestway.
	Неполадки соединений термометра насоса.	1. Соединители термометра насоса не функционируют надлежащим образом.2. Термометр насоса сломан.	Обратитесь за помощью в ближайший пункт послепродажного обслуживания Bestway.
	Этот сигнал тревоги появляется после нажатия кнопки диагностики насоса или при автоматической работе насоса.	1. В розетке электропитания произошли умеренные колебания тока.2. Сломаны компоненты обеспечения безопасности.	1. Отсоедините насос от сети питания и снова подсоедините.2. Обратитесь за помощью в ближайший пункт послепродажного обслуживания Bestway.
	Неисправность ручного сброса теплового выключателя	Ручной сброс теплового выключателя расцеплен.	1. Отсоедините насос от сети питания и нажмите его кнопку сброса; затем снова подсоедините насос к сети.2. Если сигнал тревоги не отключится, см. раздел «КНОПКА СБРОСА» в руководстве пользователя.3. Обратитесь за помощью в ближайший пункт послепродажного обслуживания Bestway.
Все индикаторы на панели управления выключаются, а насос подает звуковые сигналы.	Сработал предохранитель.	1. Нажата кнопка диагностики.	1. Отсоедините насос от сети питания и снова подсоедините.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОСТОРОЖНО! ПРЕЖДЕ ЧЕМ ПРИСТУПАТЬ К ОБСЛУЖИВАНИЮ, ВЫ ДОЛЖНЫ УБЕДИТЬСЯ В ТОМ, ЧТО НАСОС ОТСОЕДИНЕН ОТ СЕТИ ПИТАНИЯ. В ПРОТИВНОМ СЛУЧАЕ ИМЕЕТСЯ ОПАСНОСТЬ ПОЛУЧЕНИЯ СЕРЬЕЗНЫХ ТРАВМ ИЛИ СМЕРТЕЛЬНОГО ИСХОДА.

Обслуживание картриджа фильтра

ПРИМЕЧАНИЕ: Чтобы вода бассейна всегда оставалась чистой, проверяйте и очищайте картриджи фильтров каждый день, следуя инструкциям, данным ниже.

P6653
Блок фильтра

58323(VI)
Картридж фильтра

ПРИМЕЧАНИЕ: Мы рекомендуем менять картриджи фильтра каждую неделю или тогда, когда вы видите, что картридж загрязнен и выцвел.

Уход за водой в бассейне

Необходимо следить за тем, чтобы вода в бассейне была чистой и химически сбалансированной. Недостаточно просто чистить картридж для поддержания воды в идеальном состоянии, мы рекомендуем вам использовать специальные химикаты для бассейнов для того, чтобы сохранять химический баланс воды, а также таблетки хлора или брома (но не гранулы) в плавающем хлораторе.

Ориентировочно воду необходимо менять каждые 3 дня. Это ориентировочный срок; качество воды зависит от частоты использования бассейна, от людей, которые им пользуются и от ухода за водой.

Примечание: Мы советуем вам принять душ перед тем, как использовать бассейн Lay-Z-Spa, так как косметика, лосьоны и прочие средства, оставшиеся на коже могут быстро ухудшить качество воды.

Для более подробной информации о том, как воспользоваться плавающим хлоринатором, читайте инструкции ниже.

Используя химические таблетки:

Используя химические растворы:

не растворы:

ПРИМЕЧАНИЕ: Всегда доставайте плавающий хлоринатор из бассейна, когда бассейн используется.

ВАЖНО: После того, как вы очистили воду с помощью химических средств и перед использованием бассейна, воспользуйтесь тестовым набором (не входит в комплект поставки) для того, чтобы проверить химический состав воды.

Мы советуем вам поддерживать воду в рамках значений, указанных в таблице.

pH Общая щелочность Свободный хлор
7,4-7,6 80-120 промилле 2-4 промилле

ПРИМЕЧАНИЕ: Ущерб, причиненный отличным от указанного выше химическим составом воды не покрывается гарантией.

Химические средства для очистки воды в бассейне потенциально ядовиты, применяйте их с осторожностью. Испарения химических веществ могут представлять собой серьезную опасность для здоровья, также как и неправильно подписанные или неправильно хранящиеся контейнеры с химическими веществами.

Обратитесь к вашему местному продавцу бассейнов, чтобы получить более подробную информацию касательно обработки воды химическими веществами. Строго выполняйте инструкции производителя химикатов. Ущерб, причиненный неправильным применением химических веществ или неправильным уходом за водой бассейна не покрывается гарантией.

Настройка воздушного клапана (только для моделей #54113 #54129)

При утечке воздуха сначала проверьте воздушный клапан. Погрузите воздушный клапан в мыльную воду, чтобы проверить, нет ли утечки воздуха. Если утечка есть, используйте входящий в комплект гаечный ключ, чтобы закрутить воздушный клапан. Следуйте следующим инструкциям:

- Одной рукой удерживайте клапан сзади с внутренней стороны стенки джакузи, а другой рукой поверните ключ по часовой стрелке.

Примечание:

1. Не переусердствуйте с затяжкой.
2. Перед использованием изделия всегда внимательно проверяйте клапан.
3. Не регулируйте затяжку клапана во время использования джакузи.

1. ПРИМЕЧАНИЕ: Высушите бассейн


Остатки чистящих средств и растворенные части твердых химикатов могут собираться на стенках бассейна. Используйте мыло и воду для того, чтобы очистить стены и тщательно прополощите их.

ПРИМЕЧАНИЕ: НЕ используйте жесткие щетки или абразивные чистящие средства.

Ремонт бассейна

Для бассейнов № 54112 и 54123 и надувного покрытия №№ 54113, #54129, #54148

В случае разрыва или прокола бассейна используйте ремонтную заплату, входящую в комплект.

1. Очистите область, нуждающуюся в ремонте.
2. Аккуратно отделите заплату.
3. Наложите заплату на область, требующую ремонта, и разглядьте.
4. Подождите 30 секунд, затем накачивайте воздух.

Для бассейнов №№54113 и 54129 (без надувного покрытия)

Если бассейн порван или проколот, возьмите входящую в комплект ремонтную заплату из ПВХ и клей (в комплект не входит) и выполните следующие шаги:

1. Очистите и просушите участок, нуждающийся в ремонте.
2. Отрежьте заплату из ПВХ нужного размера.
3. Покройте одну сторону вырезанной заплаты клеем (в комплект не входит). Убедитесь в том, что клей распределен равномерно.
4. Через 30 секунд наложите заплату с клеем на поврежденный участок.
5. Разгладьте заплату так, чтобы под ней не оставалось пузырьков воздуха, и крепко прижмите в течение двух минут.
6. Изделие снова готово к использованию. Если опять возникнет течь, повторите эту процедуру.
7. Подождите 30 минут, затем накачивайте воздух.

Хранение бассейна Lay-Z-Spa

Убедитесь в том, что бассейн и насос полностью сухие. Это необходимо для того, чтобы продлить срок службы бассейна. Мы советуем использовать насос для того, чтобы высушить бассейн, насос и шланги. Выньте фильтрующие блоки и выбросите использованные картриджи фильтров. Наденьте колпачки-заглушки на впускной и выпускной клапаны. Храните изделие в оригинальной упаковке в теплом сухом месте.

ПРИМЕЧАНИЕ: При воздействии температуры ниже нуля пластик становится хрупким и может сломаться. Замерзание может серьезно повредить бассейн. Неправильное зимнее хранение бассейна может аннулировать вашу гарантию.

Утилизация

Значение символа перечеркнутой мусорной корзины на колесиках: не утилизируйте электроприборы с несортированными коммунальными отходами, сдавайте их на специальные пункты сбора. За информацией о наличии пунктов сбора отходов обратитесь в местные органы власти. Если утилизировать электроприборы на мусоросборниках или свалках, опасные вещества могут протечь в грунтовые воды и попасть в пищевую цепочку, нанося вред вашему здоровью и благосостоянию. При замене старых электроприборов новыми продавец по закону обязан принять от вас старый электроприбор для утилизации, по меньшей мере, бесплатно.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Bestway делает все, чтобы предоставить вам самые простые в обращении и беспроблемные бассейны ра рынке. Если же вы все-таки столкнулись с проблемой, обязательно обратитесь к Bestway или к официальному дистрибьютору. Ниже вы найдете несколько советов, которые помогут вам обнаружить и исправить самые распространенные причины проблем.

Неисправности	Возможные причины	Способ устранения
Насос не работает	- Нарушение электроснабжения- Нажата кнопка диагностики- Сломан предохранитель	- Проверьте источник питания- Отсоедините насос от сети питания и снова подсоедините.- Обратитесь за помощью в ближайший пункт послепродажного обслуживания Bestway.
Насос не нагревает воду должным образом	- Температура настроена на слишком низкое значение- Загрязнен картридж фильтра- Неподходящий уровень воды- Тепловой выключатель отключает нагревание- Нагревающий элемент поврежден	- Установите более высокую температуру; см. раздел «Эксплуатация насоса».- Очистите/замените картридж фильтра; см. раздел «Чистка и замера картриджа фильтра».- Долейте воду до нужного уровня.- Нажмите кнопку сброса на насосе; см. раздел «Эксплуатация насоса».- Обратитесь за помощью в ближайший пункт послепродажного обслуживания Bestway.
Массажная система Lay-Z-Massage не работает	- Воздушный насос перегрелся.- Массажная система Lay-Z-Massage отключается автоматически- Воздушный насос сломан.	- Отсоедините насос от сети питания и подождите два часа, пока он охладится. Вставьте штепсельную вилку в розетку электросети и нажмите Кнопку массажной системы Lay-Z-Massage- Нажмите кнопку системы Lay-Z-Massage для повторного запуска.- Обратитесь за помощью в ближайший пункт послепродажного обслуживания Bestway.
Переходники насоса не находятся на одном уровне с переходниками бассейна	- Одной из характеристик ПВХ является изменение формы, что нормально.	- Приподнимите насос с помощью подставок из дерева или из изолированных материалов другого типа, чтобы переходники насоса находились на одном уровне с переходниками бассейна.
Бассейн протекает	- Бассейн порван или проткнут	- Воспользуйтесь ремонтной заплатой, входящей в комплект поставки.
Вода загрязнена	- Очистительный фильтр использовался недостаточно долго- Загрязнен картридж фильтра- Неправильный уход за водой	- Увеличьте время фильтрации.- Очистите/замените картридж фильтра; см. раздел «Чистка и замера картриджа фильтра».- См. инструкции производителя химической продукции.

Ограниченная гарантия производителя от компании BESTWAY®

На приобретенное вами изделие распространяется ограниченная гарантия. Компания Bestway ^25 гарантирует качество изделия и отсутствие дефектов изготовления, вызывающих утечки; в противном случае компания обязуется его заменить.

Для подачи гарантийной рекламации следует заполнить данную форму и вместе с копией товарного чека направить в местный центр послепродажного обслуживания компании Bestway. Просим обратиться в местный центр послепродажного обслуживания Bestway – вы получите полные инструкции о том, что необходимо для рекламации. Компания Bestway ^25 не выполняет замену изделий, дефекты которых вызваны небрежным обращением или несоблюдением рекомендаций, содержащихся в руководстве пользователя.

Гарантия компании Bestway распространяется на дефекты изготовления, обнаруженные при распаковке изделия или во время эксплуатации, в соответствии с рекомендациями, содержащимися в руководстве пользователя. Данная гарантия распространяется только на изделие, которое не подвергалось модификациям со стороны третьих сторон. Изделие следует хранить и эксплуатировать в соответствии с техническими рекомендациями. Гарантия не покрывает ущерб, причиненный в результате неправильного и небрежного использования, включая (но не ограничиваясь) пожар, применение неправильного напряжения, чрезмерный перегрев, неправильную установку, неправильный монтаж проводки или испытания, а также неправильное хранение.

Замены и ремонты не продлевают срок действия гарантии. Единственная дата, считающаяся датой вступления гарантии в силу, указана на оригинале товарного чека/счета-фактуры.

Выберите ваш тип бассейна

○ Vegas

○ Monaco

Miami

○ Palm Springs Hawaii

O

Paris

Дата, указанная на чеке:

Номер кода клиентаДАТА

ФАКС/ЭЛЕКТРОННАЯ ПОЧТА/ТЕЛЕФОН: Используйте сведения для вашей страны, указанные на последней странице обложки или на нашем веб-сайте: www.bestway-service.com

Укажите ваш адрес полностью. Примечание: Неполный адрес может стать причиной задержки доставки.

Компания Bestway оставляет за собой право выставить счет за повторную пересылку посылок при неправильном указании

отправителем адреса получателя.

НЕОБХОДИМАЯ ИНФОРМАЦИЯ – ВПИШИТЕ АДРЕС ДОСТАВКИ

ФИО: Адрес:

Индекс:

Продавец:

Страна:

Город:

Мобильный телефон: Телефон:

Факс:

Электронная почта:

Номер партии НАСОСА:

Номер партии бассейна:

Код изделия НАСОСА:

Номер партии Код изделия Lay-Z-Spo™ MODEL NO.#XXXXXX

Номер партии 6WSHEXXXXXX YYYY-MM-DD

Все схемы выполняют исключительно иллюстративную функцию. Схемы не отображают действительный масштаб.

LAY-Z-SPA Vegas

Описание проблемы

O

○ Система фильтрации воды не работает

Нагревательная система не работаетБассейн протекает

O

Контрольная панель отображает поломку, которая не может быть устранена

○ Maccажная система Lay-Z-Massage не работает

O

Насос протекает

○ Переходник протекает

Отсутствующие детали – просим использовать код недостающей детали, его можно найти в руководстве пользователя.

Другое (просим описать)

ВАЖНО: БУДЕТ ВЫПОЛНЕНА ЗАМЕНА ТОЛЬКО ПОВРЕЖДЕННОГО КОМПОНЕНТА, А НЕ ВСЕГО КОМПЛЕКТА.

Компания Bestway оставляет за собой право запросить фотографические свидетельства дефектных компонентов либо потребовать выслать компонент для дополнительного тестирования.

В целях оказания вам максимальной помощи просим предоставлять полную информацию.

ЧТОБЫ ОЗНАКОМИТЬСЯ С РАЗДЕЛОМ ЧАСТО ЗАДАВАЕМЫХ ВОПРОСОВ, ПОСМОТРЕТЬ ВИДЕО ИЛИ ЗАКАЗАТЬ ЗАПАСНЫЕ ЧАСТИ ИЗДЕЛИЙ, ПОСЕТИТЕ НАШ ВЕБ-САЙТ WWW.BESTWAY-SERVICE.COM.

ВИДЕО ДОСТУПНЫ ТАКЖЕ НА НАШЕМ КАНАЛЕ BESTWAY НА YOUTUBE: http://youtube.com/user/BestwayService.

S-S-003270

SPIS TREŚCI
