РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ M.Zuiko Digital ED 300mm f4 OLYMPUS

Наименования на частите

Фокусно разстояние : 300 mm (еквивалентно на 600 mm при фотоапарат с 35 mm фильм)

Макс. диафрагма : f4,0

Ъгъл на

изображението : 4,1°

Конфигурация на

обектива : 10 групи, 17 лещи

Предупреждения: Мерки за безопасност

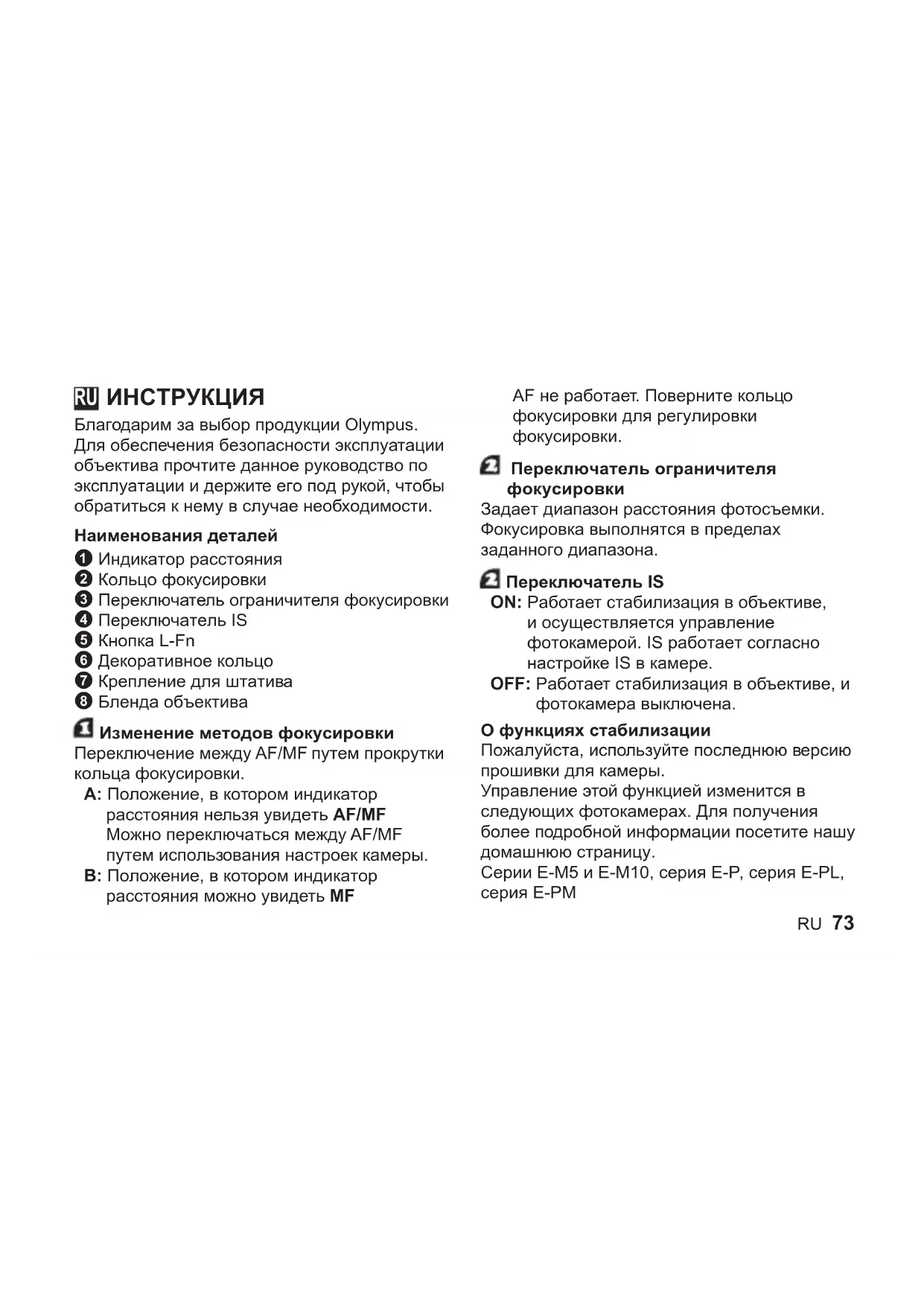

Благодарим за выбор продукции Olympus. Для обеспечения безопасности эксплуатации объектива прочтите данное руководство по эксплуатации и держите его под рукой, чтобы обратиться к нему в случае необходимости.

Наименования деталей

① Индикатор расстояния
② Кольцо фокусировки
③ Переключатель ограничителя фокусировки
4 Переключатель IS
⑤ Кнопка L-Fn
6 Декоративное кольцо
⑦ Крепление для штатива
⑧ Бленда объектива

Изменение методов фокусировки

Переключение между AF/MF путем прокрутки кольца фокусировки.

A: Положение, в котором индикатор расстояния нельзя увидеть AF/MF Можно переключаться между AF/MF путем использования настроек камеры.

В: Положение, в котором индикатор расстояния можно увидеть MF

AF не работает. Поверните кольцо фокусировки для регулировки фокусировки.

2 Переключатель ограничителя фокусировки

Задает диапазон расстояния фотоъемки. Фокусировка выполнятся в пределах заданного диапазона.

2 Переключатель IS

ON: Работает стабилизация в объективе, и осуществляется управление фотокамерой. IS работает согласно настройке IS в камере.

OFF: Работает стабилизация в объективе, и фотокамера выключена.

О функциях стабилизации

Пожалуйста, используйте последнюю версию прошивки для камеры. Управление этой функцией изменится в следующих фотокамерах. Для получения более подробной информации посетите нашу домашнюю страницу. Серии Е-М5 и Е-М10, серия Е-Р, серия Е-PL, серия Е-РМ

RU 73

Для установки объектива на цифровую фотокамеру стороннего производителя обратитесь к инструкциям для фотокамеры стороннего производителя.

Кнопка L-Fn

AF прекращает работу при нажатии кнопки.

Удаление крепления для штатива и присоединение декоративного кольца Удаление крепления для штатива:

Поверните регулятор крепления для штатива влево, чтобы ослабить крепление ①. Поверните крепление для штатива влево, совместите его с меткой ② и снимите крепление для штатива с корпуса объектива ③.

Установка декоративного кольца:

Совместите метки и вставьте декоративное кольцо ①, затем поверните его вправо до упора ②.

4 Как крепить бленду объектива

Потяните ее наружу до упора ①, а затем поверните ее вправо ②. Бленду объектива нельзя снять с объектива.

Примечания по съемке

• При использовании нескольких фильтров или фильтра большой толщины возможно обрезание краев снимков.
• При использовании вспышки возможно появление теней от объектива, бленды объектива и т.д.
• Расстояние фокусировки может измениться, если переключить способ фокусировки с MF в положение AF/MF, а затем возвратить его в положение MF. Настройте расстояние фокусировки.
• Индикатор расстояния предназначен только для использования в качестве справки.
• Условия использования могут снизить количество изображений, которые можно сделать.
• Не удерживайте только корпус фотокамеры без объектива. Это может привести к нарушению функции водонепроницаемости или оптических характеристик.

Основные технические характеристики

Байонет : Крепление Micro Four Thirds

Фокусное : 300 мм (эквивалентно

расстояние 600 мм для 35-мм фотоаппарата)

Макс.

диафрагма : f4,0

Угол

изображения : 4,1°

Конфигурация

объектива : 10 групп, 17 линз

Регулировка

днафрагмы : от f4,0 до f22

Съемочное

расстояние : от 1,4 м до ∞ (бесконечно)

Регулировка

фокуса : Переключение AF/MF

Вес : 1 270 г (без крышки, крепления для штатива и декоративного кольца)

Размеры : Макс. диам. ∅ 92,5 мм × длина 227 мм

Бленда объектива : Внутренний

Диаметр резьбового крепления фильтра: ∅ 77 mm

Можно использовать с МС-14

* Производитель может изменять технические характеристики продуктов без предварительного уведомления и каких-либо обязательств со своей стороны.

Меры предосторожности.

Обязательно прочтите следующее

⚠️ Предупреждения. Меры предосторожности

• Не смотрите через объектив на солнце. Это может привести к потере зрения ил повреждению глаз.
• Не оставляйте объектив без крышки. Сфокусированный объективом солнечный свет может привести к пожару.
• Не направляйте объектив фотоаппарата на солнце. Солнечный свет сосредоточится в объективе и сфокусируется внутри камеры, что может привести к сбоям в работе фотоаппарата или пожару.

Micro Four Thirds и логотип Micro Four Thirds являются товарными знаками или зарегистрированными товарными знаками OLYMPUS CORPORATION.

Для покупателей в Европе

Значок «СЕ» указывает на то, что данный продукт соответствует европейским требованиям по безопасности, охране здоровья, окружающей среды и защите прав потребителя. Продукты со значком СЕ предназначены для продажи в Европе.

Этот символ [перечеркнутый мусорный бак на колесиках, Директива ЕС об отходах "WEEE", приложение IV] указывает на раздельный сбор мусора для электрического и электронного оборудования в странах ЕС. Пожалуйста, не выбрасывайте это устройство вместе с бытовыми отходами. Пожалуйста, для утилизации данного продукта пользуйтесь действующими в Вашей стране системами возврата и сбора для утилизации.

• Техническая поддержка пользователей в Европе

Посетите нашу страницу в Интернете: http://www.olympus-europa.com

или позвоните:

Тел.: 00800 - 67 10 83 00 (бесплатно)

+49 40 - 237 73 899 (платно)
