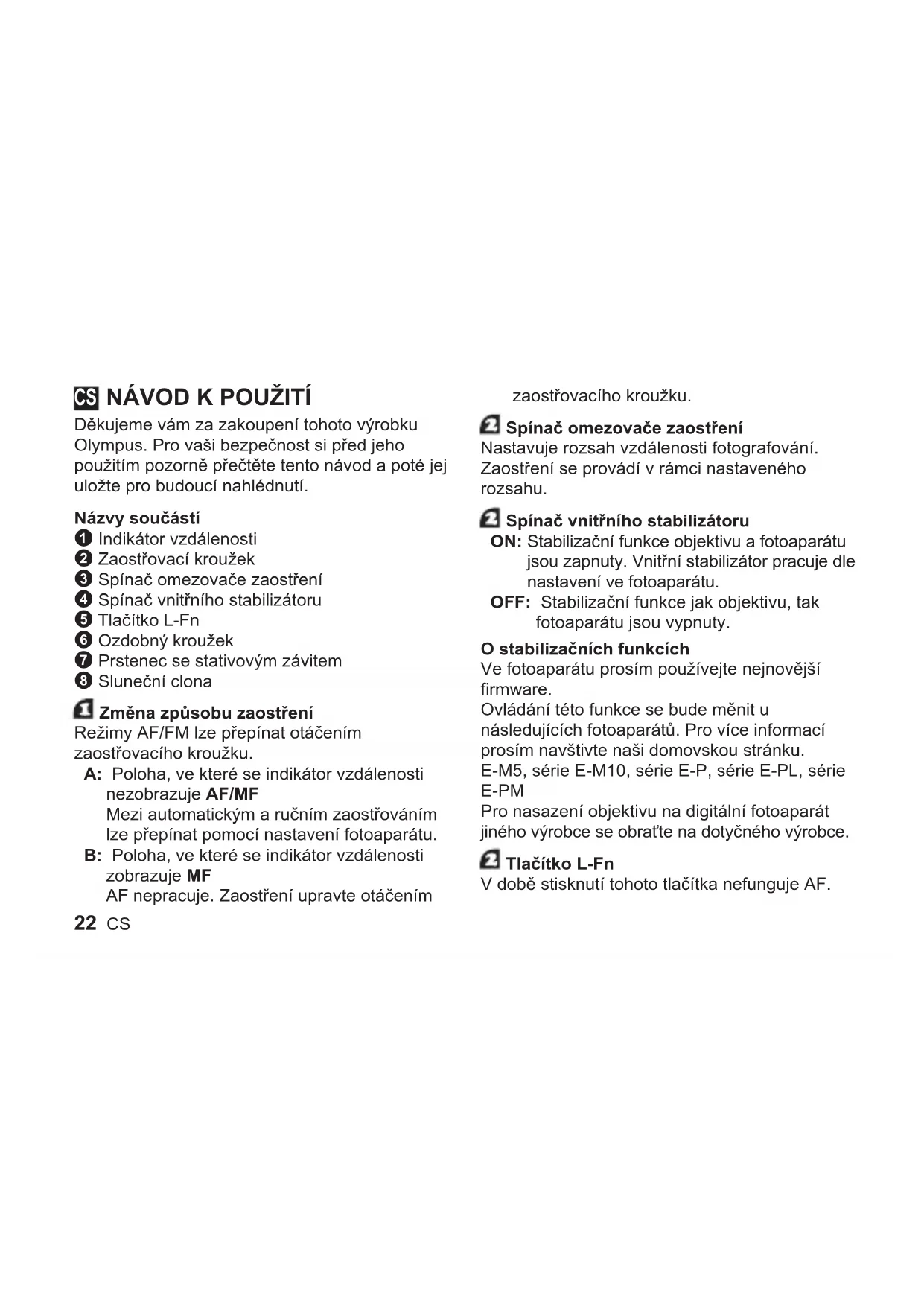

NÁVOD K OBSLUZE M.Zuiko Digital ED 300mm f4 OLYMPUS

Děkujeme vám za zakoupení tohoto výrobku Olympus. Pro vaši bezpečnost si před jeho použitím pozorně přečtěte tento návod a poté jej uložte pro budoucí nahlédnutí.

Názvy součástí

① Indikátor vzdálenosti
② Zaostřovací kroužek
③ Spínač omezovače zaostření
4 Spínač vnitřního stabilizátoru
⑤ Tlačítko L-Fn
6 Ozdobný kroužek
⑦ Prstenec se stativovým závitem
8 Sluneční clona

Změna způsobu zaostření

Režimy AF/FM lze přepínat otáčením zaostřovacího kroužku.

A: Poloha, ve které se indikátor vzdálenosti nezobrazuje AF/MF
Mezi automatickým a ručním zaostřováním lze přepínat pomocí nastavení fotoaparátu.
B: Poloha, ve které se indikátor vzdálenosti zobrazuje MF
AF nepracuje. Zaostření upravte otáčením

22 CS

zaostřovacího kroužku.

Spínač omezovače zaostření

Nastavuje rozsah vzdálenosti fotografování. Zaostření se provádí v rámci nastaveného rozsahu.

Spínač vnitřního stabilizátoru

ON: Stabilizační funkce objektivu a fotoaparátu jsou zapnuty. Vnitřní stabilizátor pracuje dle nastavení ve fotoaparátu.

OFF: Stabilizační funkce jak objektivu, tak fotoaparátu jsou vypnuty.

O stabilizačních funkcích

Ve fotoaparátu prosím používejte nejnovější firmware.

Ovládání této funkce se bude měnit u následujících fotoaparátů. Pro více informací prosím navštivte naši domovskou stránku.

Pro nasazení objektivu na digitální fotoaparát jiného výrobce se obraťte na dotyčného výrobce.

2 Tlačítko L-Fn

V době stisknutí tohoto tlačítka nefunguje AF.

Sejmutí prstence se stativovým závitem a upevnění ozdobného kroužku

Sejmutí prstence se stativovým závitem:

Otočte tlačítkem prstence se stativovým závitem doleva, abyste jej uvolnili ①. Otočte prstencem se stativovým závitem doleva, aby byl zarovnán se značkou ② a sejměte jej z objektivu ③.

Připevnění ozdobného kroužku:

Zarovnejte značky a nasad'te ozdobný kroužek ①, poté jím otáčejte doprava, dokud se nezastaví ②.

4 Jak používat sluneční clonu

Vytahujte ji směrem ven, dokud se nezastaví ① a poté jí otočte doprava ②.

Sluneční clonu nelze z objektivu sejmout.

Poznámky ke snímání

• Při použití silného filtru nebo kombinace více filtrů mohou být oříznuty okraje (rohy) snímků.
• Při použití blesku může být jeho světlo zastíněno objektivem, sluneční clonou atd.

• Zaostřená vzdálenost se může změnit, když je způsob zaostření přepnutý z MF na AF/MF a pak zpět na MF. Poopravte zaostřenou vzdálenost.

• Indikace vzdálenosti je určena pouze orientačně.

• V závislosti na podmínkách používání se může snížit počet snímků, které lze nasnímat.
• Nedržte pouze tělo fotoaparátu bez přidržování objektivu. Mohla by totiž utrpět vodotěsnost či optický výkon.

Hlavní parametry

Bajonet : Bajonet mikro Four Thirds

Ohnisková : 300 mm

vzdálenost (odpovídá 600 mm na kinofilmovém přístroji)

Světelnost : f4.0

Úhel záběru : 4.1°

Konfigurace

objektivu : 10 skupin, 17 čo ček

Rozsah clony : f4.0 až f22

Vzdálenost při

fotografování : 1,4 m až ∞ (nekonečno)

Ostření Hmotnost: Přepínání AF/MF

Rozměry : Max. průměr ∅ 92,5 × délka 227 mm

Sluneční clona : Vnitřní

Průměr závitu pro nasazení filtru : ∅ 77 mm Lze použít s MC-14

* Změna technických specifikací bez předchozího upozornění vyhrazena.

Výstrahy: Přečtěte si následující

Varování: Bezpečnostní opatření

• Nedívejte se objektivem do slunce. Mohlo by dojít k oslepnutí nebo poškození zraku.
• Nenechávejte objektiv bez krytky. Pokud se v objektivu sbíhá sluneční světlo, může dojít k požáru.
• Nemířte objektivem fotoaparátu přímo na slunce. Sluneční paprsky se v objektivu soustředí a mohou fotoaparát poškodit nebo způsobit požár.

Micro Four Thirds a Logo Micro Four Thirds jsou ochranné známky nebo registrované ochranné známky společnosti OLYMPUS CORPORATION.

Pro zákazníky v Evropě

Značka »CE« symbolizuje, že tento produkt splňuje evropské požadavky na bezpečnost, zdraví, životní prostředí a ochranu zákazníka. Výrobky nesoucí značku CE jsou určené k prodeji v Evropě.

Tento symbol [přeškrtnutý kontejner s kolečky WEEE Annex IV] znamená povinnost třídění elektrotechnického odpadu v zemích EU. Nevyhazujte prosím zařízení do běžného komunálního odpadu. Při likvidaci vysloužilého zařízení využijte systém sběru tříděného od-padu, který je zavedený ve vaší zemi.

- Evropská technická podpora zákazníků

Navštivte naše domovské stránky http://www.olympus-europa.com nebo volejte:

Tel. 00800 - 67 10 83 00 (zdarma) +49 40 - 237 73 899 (zpoplatněná linka)
