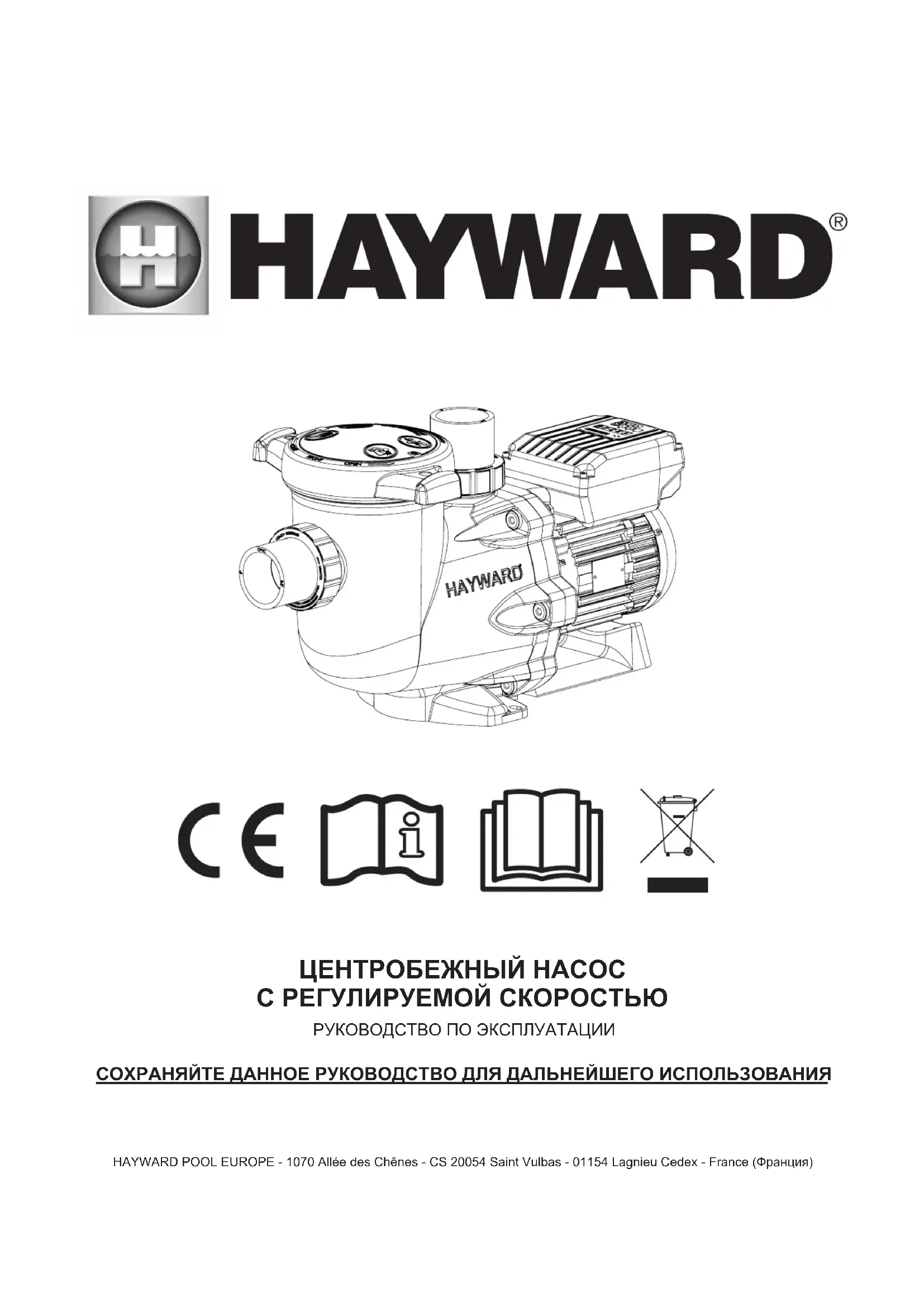

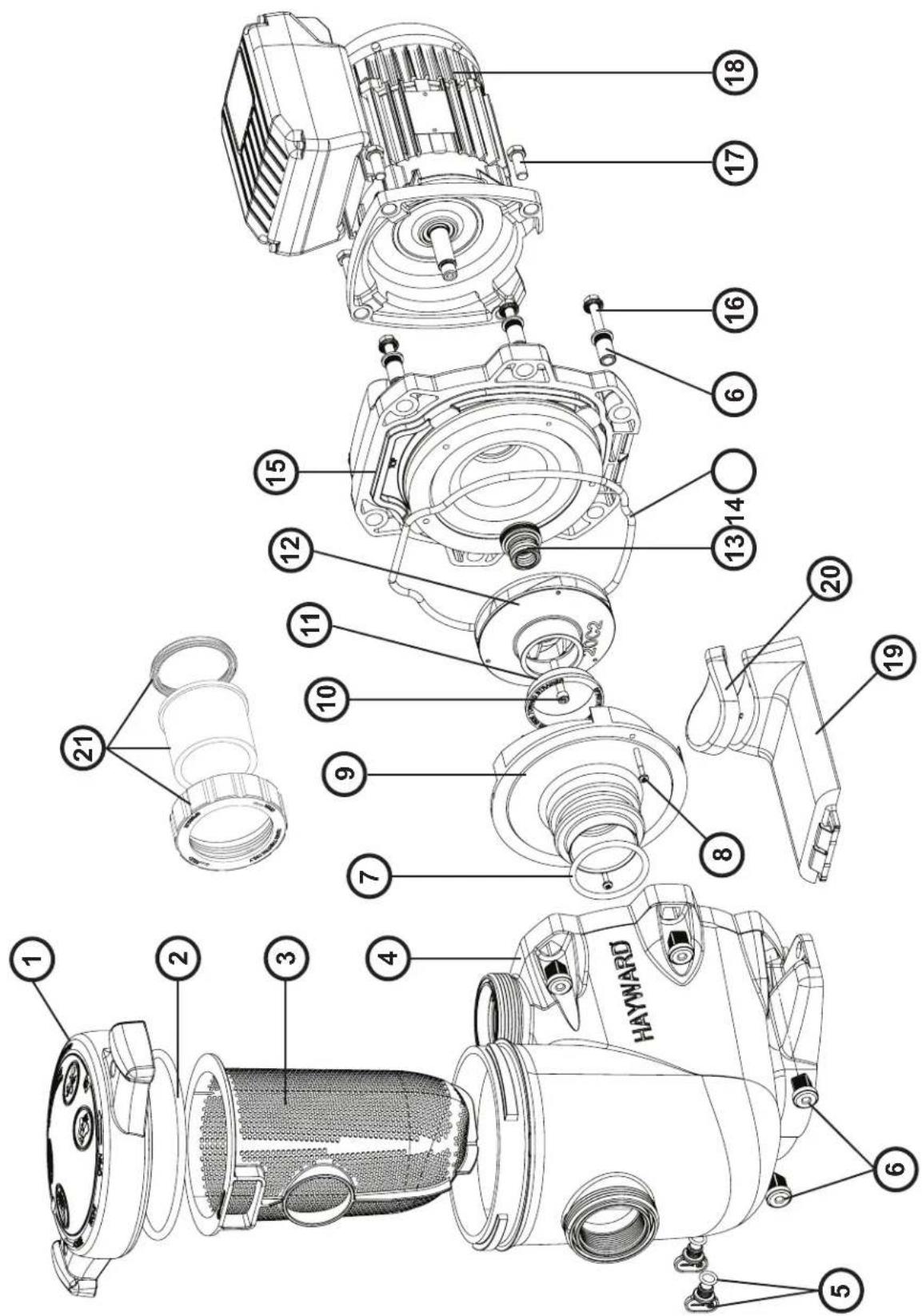

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TriStar VST HAYWARD

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЦЕНТРОБЕЖНЫЙ НАСОС С РЕГУЛИРУЕМОЙ СКОРОСТЬЮ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СОХРАНЯЙТЕ ДАННОЕ РУКОВОДСТВО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ

• ВНИМАНИЕ - Внимательно прочтите инструкции, приведенные в данном руководстве и на оборудовании. Несоблюдение инструкций может стать причиной серьезных травм или смерти. Данный документ должен быть передан владельцу бассейна и должен храниться владельцем в безопасном месте.
• ВНИМАНИЕ – Данное оборудование не предназначено для использования лицами (в частности детьми) с ограниченными физическими, сенсорными или умственными способностями, а также лицами, не обладающими достаточным опытом или знаниями, без надлежащего присмотра за их действиями или без предоставления им необходимых инструкций по работе с оборудованием лицом, отвечающим за их безопасность.
• ВНИМАНИЕ – Необходимо следить за тем, чтобы дети не играли с устройством.
- ВНИМАНИЕ – Держите посторонние предметы, пальцы и другие части тела подальше от отверстий и подвижных частей.
• ВНИМАНИЕ – Следует использовать только оригинальные запасные части и детали производства компании Hayward.
• ВНИМАНИЕ – Любые операции по электромонтажу насоса для бассейна требуют соблюдения соответствующих стандартов и действующих норм.

F	NF C 15-100		GB	BS7671:1992
D	DIN VDE 0100-702		EW	EVHS-HD 384-7-702
A	ÖVE 8001-4-702		H	MSZ 2364-702:1994 / MSZ 10-533 1/1990
E	UNE 20460-7-702 1993, REBT ITC-BT-31 2002		M	MSA HD 384-7-702.S2
IRL	IS HD 384-7-702		PL	PN-IEC 60364-7-702:1999
I	CEI 64-8/7		CZ	CSN 33 2000 7-702
LUX	384-7.702 S2		SK	STN 33 2000-7-702
NL	NEN 1010-7-702		SLO	SIST HD 384-7-702.S2
P	RSIUEE		TR	TS IEC 60364-7-702

• ВНИМАНИЕ – При повреждении кабеля питания обратитесь к производителю (в его сервисный центр) или к лицам, обладающим соответствующей квалификацией, для его безопасной замены.
- ВНИМАНИЕ – Необходимо убедиться, что насос подключен к розетке на 230 В ^∧ с защитой от короткого замыкания. Кроме того, питание насоса должно производиться от изолирующего трансформатора или устройство защиты от токов замыкания на землю (RCD) с номинальным остаточным током срабатывания не более 30 мА.
• ВНИМАНИЕ – Полностью отключите насос от источника питания перед открытием крышки и очисткой префильтра.
• ВНИМАНИЕ – Для отключения насоса от источника питания согласно применимым нормам по электроподключению в стационарном блоке должен быть предусмотрен внешний автомат 3-ей категории с разделением контактов по всем полюсам для обеспечения полного отключения в случае перенапряжения.
• ВНИМАНИЕ – Эксплуатация насоса для бассейна с поврежденным шнуром или корпусом блока управления двигателем запрещена. Это может стать причиной поражения электрическим током. Замену поврежденного шнура питания или блока управления двигателем должен выполнять уполномоченный техник или квалифицированный специалист во избежание несчастных случаев.
• ВНИМАНИЕ – Данный двигатель HE оснащен SVRS (системой предотвращения захватывания). SVRS помогает предотвратить утопление при затягивании людей в отводные отверстия под водой. При некоторых конструкциях бассейнов в случае попадания тела человека в отводное отверстие существует риск его захватывания системой аспирации. В зависимости от конструкции Вашего бассейна в соответствии с местными нормами может потребоваться установка SVRS.

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

ОБЩИЕ СВЕДЕНИЯ

Поздравляем! Вы только что приобрели насос с регулируемой скоростью компании Hayward®.

Насосы с регулируемой скоростью компании Hayward® оснащены двигателем с постоянным магнитом и электронной коммутацией перем. тока последнего поколения. Управление данным двигателем осуществляет микропроцессор,

подключенный к регулятору частоты, поддерживающему следующие характеристики:

- Отображение скорости вращения на контрольном экране

• Производителем предусмотрены 3 скорости вращения (кнопки V1, V2, V3), которые могут настраиваться пользователем
• Систематическая заливка при каждом запуске, скорость и продолжительность заливки являются настраиваемыми
• Функция Скиммера, снятие верхнего слоя воды
  • Программируемая функция Таймера
• Отображение мгновенной потребляемой мощности
• Отображение общего и долевого энергопотребления
• Отображение времени работы насоса
  • Низкий звуковой уровень
• Конструкционный стандарт TEFC IP55

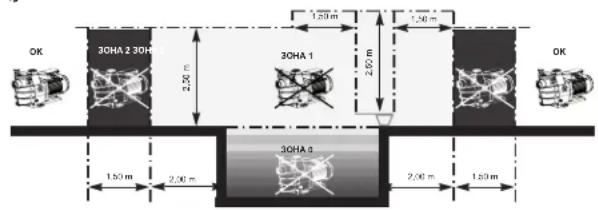

Установить насос на достаточном расстоянии от бассейна для минимизации связи между системой аспирации и насосом с целью ограничения потерь на паразитную нагрузку и чрезмерных потерь в гидравлическом контуре.

При этом необходимо строго соблюдать расстояние, предусмотренное действующими нормами установки подобного оборудования (минимум 3,5 м). Установка и использование продукта на высоте менее 2000 м.

3,5 MM 3OHA 0

OK 30HA 2 30H 2.50 m 1.50 m 2.00 m 30HA 1 2.50 m 2.00 m 1.50 m 30HA 2 2.00 m 1.50 m OK

Установить насос в проветриваемом сухом месте; для естественной вентиляции двигателя необходимо обеспечить

свободную циркуляцию воздуха вокруг него. Обеспечьте свободное пространство на расстоянии 0,5 м вокруг насоса. Необходимо периодически проверять, что охлаждению двигателя не препятствуют какие-либо объекты, листья и прочие предметы.

Монтаж насоса должен осуществляться таким образом, чтобы внешний автомат, встроенный в стационарный блок, был хорошо виден и легко доступен. Автомат должен находиться рядом с насосом.

Насос должен устанавливаться на стационарное бетонное основание при помощи натяжных болтов для бетона ∅ 8 мм, завинчиваемых в предусмотренные монтажные отверстия. Во избежание ослабления затяжки натяжных болтов с течением времени необходимо предусмотреть стопорные шайбы. При необходимости монтажа насоса на деревянном полу использовать винты для дерева с шестигранной головкой ∅ 8 мм, а также стопорные шайба, препятствующие ослаблению затяжки с течением времени.

Установить насос в защищенном месте во избежание попадания на блок управления струй воды.

Уровень звукового давления насосов компании Hayward составляет менее 70 дБ (А).

Указания, подлежащие выполнению:

• Выполнить заземление насоса: Запрещено включать незаземленный насос.
• Подключить насос при помощи кабеля типа H07RN-F 3G1mm²
• Предусмотреть защитное устройство по дифференциальному току 30 мА, предназначенное для защиты людей от поражения электрическим током по причине нарушения электрической изоляции оборудования.
• Предусмотреть защиту от коротких замыканий (номинал определяется в зависимости от значений, приведенных на фирменной табличке двигателя).
  • Предусмотреть устройство отключения от сети питания с межконтактным расстоянием (для всех полюсов), обеспечивающим полное размыкание в условиях 3-й категории перенапряжения.

ВНИМАНИЕ: После полного отключения насоса от электросети подождать не менее 5 минут перед проведением операций на двигателе или распределительной коробке: Опасность поражения электротоком с возможным смертельным исходом.

Для электродвигателей, которыми оснащены наши насосы, предусмотрена термическая защита, срабатывающая при перегрузках или перегреве обмотки двигателя. Данная защита производит возврат системы в исходное состояние после снижения температуры обмотки.
В соответствии с требованиями законодательства независимо от используемого типа двигателя помимо вышеперечисленных устройств необходимо предусмотреть термомагнитную защиту, откалиброванную в соответствии со значениями на фирменной табличке двигателя.
В таблице на стр. 145 приведены различные характеристики двигателя, которым оснащаются наши насосы.

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

HAYWARD®

Подключение к сети электропитания: Убедиться, что напряжение питания, требуемое для работы двигателя, соответствует напряжению сети, и что сечение и длина шнура питания соответствуют мощности и силе тока насоса.

Во избежание опасных ситуаций все электроподключения насоса, а также внесение изменений в шнур питания должен выполнять квалифицированный специалист.

Для выполнения электроподключений необходимо соблюдать маркировку, указанную под соединительными клеммами.

Тщательно проверить качество затяжки и герметичность электрических соединений перед подачей напряжения питания.

Строго соблюдать последовательность прокладки кабеля через отверстие и специально предусмотренный магнитодиэлектрик; при этом сальник обеспечивает герметичность вокруг кабеля, а магнитодиэлектрик, представляет собой фильтр для электромагнитных помех.

Временную предварительную кабельную проводку, которой оснащены некоторые наши насосы, необходимо удалить при окончательном подключении насоса к источнику питания. На самом деле данное предварительное оборудование используется исключительно для проведения заводских испытаний на этапе изготовления.

УСТАНОВКА

Установить насос для бассейна, максимально ограничив потери нагрузки с соблюдением минимального расстояния в 3,5 м отнесения насоса от бассейна в соответствии со стандартом по монтажу. Аспирационный трубопровод должен устанавливаться с небольшим восходящим наклоном относительно оси насоса. Убедиться, что все патрубки тщательно затянуты и герметичны.

В любом случае, не допускать чрезмерной затяжки данных трубопроводов. При использовании пластиковых материалов для обеспечения герметичности можно использовать исключительно тефлон. Аспирационная труба должна иметь больший или по крайней мере такой же диаметр, как и отводная. Избегать влажных мест с плохой вентиляцией. Для охлаждения двигателя необходима свободная циркуляция воходуха вокруг него. Установить насос в защищенном месте во избежание попадания на блок управления струй воды.

ВАЖНО: Проверить направление вращения перед окончательным подключением двигателя.

УКАЗАНИЯ ПО ЗАПУСКУ И ВХОДУ В РАБОЧИЙ ЦИКЛ: Заполнить корпус префильтра водой до уровня аспирационной трубы. Запрещено запускать насос без воды, она необходима для охлаждения и смазки механического затвора. Открыть все клапаны аспирационных и отводных трубопроводов, а также клапан стравливания воздуха из фильтра, если таковой предусмотрен. (Необходимо полностью удалить воздух из аспирационных трубопроводов.) Запустить агрегат и подождать некоторое время до входа в рабочий цикл. Пять минут не считается слишком большим интервалом времени для входа в рабочий цикл (процесс входа в рабочий цикл зависит от высоты аспирационной системы и длины аспирационной трубы). Если насос не запускается или не входит в рабочий цикл, см. руководство по поиску и устранению неисправностей.

ИСПОЛЬЗОВАНИЕ ПУЛЬТА УПРАВЛЕНИЯ

1. ОПИСАНИЕ

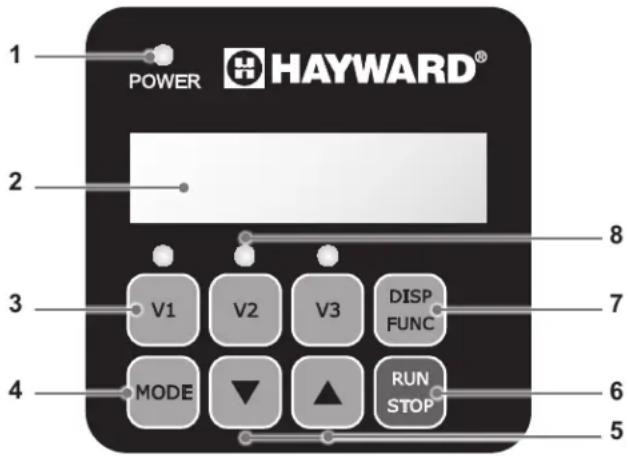

Насос с регулируемой скоростью Hayward® управляется пультом, который позволяет отображать и настраивать эксплуатационные параметры, а также программировать режим Таймера.

1	Светодиодная сигнальная лампа подключения под напряжение
2 LCD-экран
3 Выбор скорости
4	Рычаг переключения между Ручным режимом/режимом Таймер
5Кнопки настройки вверх/вниз
6Кнопки Запуска/Останова
7Кнопка отображения параметров
8	Светодиодные сигнальные лампы для выбранной скорости

1 POWER HAYWARD® 2 3 V1 V2 V3 DISP FUNC 4 MODE ▼ RUN STOP 5 6 7 8

Насос поставляется с УСТАНОВЛЕННЫМИ ПО УМОЛЧАНИЮ ПАРАМЕТРАМИ (заводские настройки):

Заливкапродолжительность(с)	Заливкаскорость(об/мин)	V1(об/мин)	V2(об/мин)	V3(об/мин)	Скиммерпродолжительность(мин)	Скиммерцикл (ч)	Скиммерскорость(об/мин)
240	3000	1500	2400	3000	15	1ч	2800

об/мин: Оборотов в минуту

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

Стр 4 из 12 Насос Rev B

HAYWARD®

В Ручном режиме, в зависимости от использования бассейна, пользователь вручную запускает или останавливает насос.

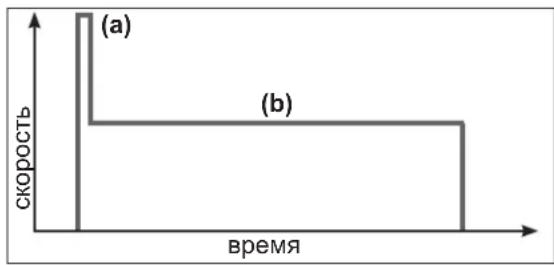

• Запуск насоса переводит его в состояние заливки (a). Данное состояние является настраиваемым (скорость и продолжительность, § 4.2). Заливку можно остановить при запуске (§ 3.2) или отключить в настройках.
• Затем скорость стабилизируется до постоянного значения (b) (по умолчанию до скорости V2). Данная скорость может выбираться и устанавливаться пользователем (§ 3.3).
• После останова/повторного запуска насос стабилизируется до последней запомненной скорости.

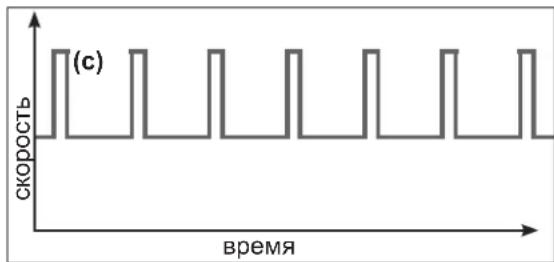

Функция Скиммера позволяет снимать верхний слой воды и избежать накопления, а также застоя загрязнений на поверхности бассейна.

• Данная функция является автоматической: насос работает на повышенной скорости (с), в соответствии с установленными временем и циклом.
• Вне работы на повышенной скорости, насос выходит на номинальную скорость, как при управлении в Ручном режиме, так и в режиме Таймера.
• Функция Скиммера может быть отключена (см. настройки § 4.3).

2.3 Режим Таймера

В режиме Таймера работа насоса круглосуточно (24/24) автоматизирована. Пользователь может программировать различные последовательности включения скоростей (d). Они выбираются в зависимости от установки оборудования (режим нагрева, энергосберегающее устройство и т.д.) и графика использования бассейна.

• Если функция Скиммера включена, она добавляется в данные последовательности выполнения управляющей программы.
• Насос может быть остановлен (поставлен на паузу) в режиме Таймера. При повторном запуске скорость будет соответствовать текущей в режиме Таймера.
• Для программирования режима Таймера смотрите § 4.5.

2.4 Рычаг переключения между Ручным режимом/режимом Таймера

Смена режима выполняется при нажатии на кнопку 📂️ Passengerано ниже:

Ручной режим Режим Таймера

Отображение скорости без приставки

Горящий светодиод указывает на выбранную скорость (V2 по умолчанию)

Отображение скорости с приставкой «t»

Светодиоды не горят

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

Стр 5 из 12 Насос Rev В

3. ЭКСПЛУАТАЦИЯ

3.1 Включение под напряжение

Загорается сигнальная лампочка «Power»; на экране выполняется тестирование LCD, затем отображается версия программного обеспечения

3.2 Состояние заливки

После включения насоса под напряжение выполняется автоматический переход в состояние заливки (то же самое при повторном запуске насоса).

Автоматический переход в состояние заливки:

- Скорость увеличивается до 3000 об/мин и поддерживается в течение 240 с (значения по умолчанию)

Завершение заливки:

- По умолчанию скорость стабилизируется до V2 или последней запомненной скорости - Загорается соответствующий светодиод (Ручной режим)

Для отображения оставшегося времени заливки:

- Нажмите на «DISP/FUNC» - Оставшееся время отображается в с

Для выхода перед завершением заливки:

- Нажмите на «RUN/STOP» - По умолчанию скорость стабилизируется до V2 или последней запомненной скорости

3.3 В Ручном режиме: выбор, настройка и запоминание скорости

Для выбора скорости:

- Нажмите на одну из кнопок скоростей - Отобразится значение по умолчанию (в об/мин) - Загорится соответствующий светодиод

Для установки нового значения скорости:

- Нажмите на кнопки настройки вверх/вниз - Светодиод начнет мигать: настройка запущена - Установите требуемое значение (от 600 до 3000 об/мин)

Для сохранения нового значения скорости:

- Удерживайте в течение 3 с кнопку скорости - Когда значение скорости запомнится, светодиод перестанет мигать и будет гореть постоянно

Примечание: Расход воды, связанный со скоростью насоса, должен быть адаптирован по отношению к мощности установки (фильтр, коммуникации и др.). По всем вопросам обращайтесь к специалистам.

3.4 Останов/повторный запуск насоса

Для останова насоса:

- Нажмите на «RUN/STOP» - Насос остановится, светодиод скорости останется гореть - В Ручном режиме экран будет отображать постоянно горящую надпись «StoP» В режиме Таймера экран будет отображать мигающую надпись «StoP»

Для повторного запуска насоса:

- Нажмите на «RUN/STOP» - Насос запустит состояние заливки (§ 3.2) - Скорость стабилизации: в Ручном режиме – последняя запомненная скорость, в режиме Таймера - текущая скорость режима Таймера

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

4. НАСТРОЙКИ

Примечание: Для доступа к настройкам насос должен находиться под напряжением и в Ручном режиме (§ 2.4), при останове или работе вне состояния заливки. Если никакая кнопка не будет нажата в течение 2 мин, вернется отображение исходного информационного окна (скорость или «StoP») и настройки не сохранятся.

4.1 Установка времени

Удерживайте в течение 3 с «DISP/FUNC»Начнут мигать 3 светодиодаНа экране отобразится «ConF», затем «hr»		→
Нажмите на «DISP/FUNC» для отображения времени системных часов (чч-мин) на экране
Нажмите на кнопки настройки вверх/вниз для установки часов/минут
Нажмите на «RUN/STOP» для выхода и сохраненияНа экране отобразится текущая скорость или «StoP»			Stop
Примечание: Настройка системных часов необходима при работе в режиме Таймера.Она запомнится, если насос будет находиться под напряжением.

4.2 Настройка заливки

• Удерживайте в течение 3 с «DISP/FUNC»Начнут мигать 3 светодиода, и на экранеотобразится «ConF»
• Нажмите на «DISP/FUNC» п раз допоявления на экране «Pr 240» значенияпродолжительности заливки по умолчанию (с)
• Нажмите на кнопки настройки вверх/вниздля отображения требуемого значенияпродолжительности заливки (от 0 с до 300 с)
• Нажмите на «DISP/FUNC»: на экранеотобразится «о3000» скорость заливки поумолчанию (об/мин)
• Нажмите на кнопки настройки вверх/вниз дляотображения требуемого значения (максимум3000 об/мин)
• Нажмите на «RUN/STOP» для выхода исохраненияНа экране отобразится текущая скорость или«StoP»
Примечание: Если продолжительность заливкиравна нулю, на экране отобразится«ProFF»: заливка отключена		→ ProFFPr	0

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

4.3 Настройка функции Скиммера

См. § 2.2 с описанием данной функции

▪ Удерживайте в течение 3 с «DISP/FUNC» Начнут мигать 3 светодиода, и на экране отобразится «ConF»
▪ Нажмите на «DISP/FUNC» п раз до появления на экране «SFO.15»: время включения Скиммера по умолчанию (в минутах)
▪ Нажмите на кнопки настройки вверх/вниз для отображения требуемой продолжительности (от 0 до 30 мин)
▪ Нажмите на «DISP/FUNC»: на экране отобразится «St 1h»: продолжительность цикла Скиммера по умолчанию
▪ Нажмите на кнопки настройки для регулировки цикла Скиммера 1 ч, 2 ч или 3 ч
▪ Нажмите на «DISP/FUNC»: на экране отобразится «S2800»: скорость Скиммера по умолчанию (об/мин)
▪ Нажмите на кнопки настройки вверх/вниз для отображения требуемой скорости (от 600 до 3000 об/мин)
▪ Нажмите на «RUN/STOP» для выхода и сохранения; На экране отобразится текущая скорость или «StoP»			Stop

4.4 Сброс параметров

Для восстановления параметров по умолчанию и удаления настроек режима Таймера выполните следующее:

▪ Удерживайте в течение 3 с «DISP/FUNC»Начнут мигать 3 светодиода, и на экранеотобразится «ConF»
▪ Нажмите на «DISP/FUNC» п раз до появлениясообщения «Init» на экране
▪ Удерживайте кнопку настройки «haut» в течение 3 с.На экране появится «donE», когда сброс параметровбудет выполнен▪ Насос автоматически перезапустится			[IMAGE]

Напоминание: параметры по умолчанию и диапазон настроек

	Заливка Кно		тки скорости Функция С			киммера Функция Таймера
	Рг	о____	V1	V2	V3	5F	5т	5____	т0		т1_т5
Единица измерения	с	об/мин	об/мин	об/мин	об/мин	мин	ч	об/мин	чч-мин	об/мин	чч-мин	об/мин
По умолчанию	240	3000	1500	2400	3000	15	1	2800	06-00	2400	oFF	0
Mini	0 (oFF)	600	600	600	600	0 (oFF)	1 ...	600	00-00	—	00-00	0/ 600
Maxi	300	3000	3000	3000	3000	30	... 3	3000	24-00	—	24-00	3000

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

Стр 8 из 12 Насос Rev В

4.5 Программирование режима Таймера

Пульт управления позволяет программировать несколько последовательностей выполнения управляющей программы (см. § 2.3) или Таймеры t0-t5, которым необязательно быть в хронологической последовательности.

Неиспользуемые Таймеры будут отключены. Таймер «t0» может быть установлен на 00:00, 06:00 (по умолчанию); 12:00 или 18:00. Он не может быть отключен. Скорость насоса на промежутке t0 остается постоянной и составляет 2400 об/мин

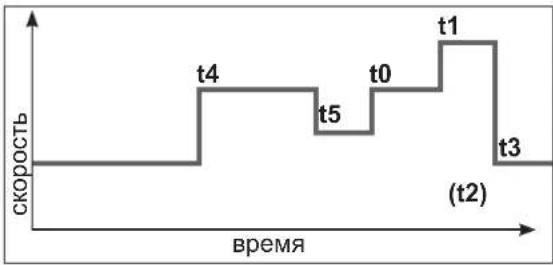

• Укажите график скорости для программирования. На графике напротив представлен пример.
• Проверьте правильность настройки системных часов.

Удерживайте в течение 3 с «DISP/FUNC»Начнут мигать 3 светодиода, и на экранеотобразится «ConF»		→	Conf
Нажмите на «DISP/FUNC» 2 раза до появленияна экране «t0»		→	t0
Нажмите на «DISP/FUNC» и на экранеотобразится «06-00»: значение t0 по умолчанию		→	06-00
Нажмите на кнопки настройки для установкитребуемого значения t0 (00-00, 06-00, 12-00 или18-00)		→	18-00
Нажмите на «DISP/FUNC»: на экранеотобразится «t1oFF»		→	t1oFF
Чтобы включить (например) данный Таймер,нажмите на кнопку «haut». На экранеотобразится «t1 on»		→	t1 on
Нажмите на «DISP/FUNC»: на экранеотобразится «00-00»		→	00-00
Нажмите на кнопки настройки вверх/вниз длянастройки необходимого времени (чч/мин)		20-00	20-00
Нажмите на «DISP/FUNC»: на экранеотобразится «0»		→
Нажмите на кнопки настройки, чтобы отобразитьтребуемую скорость (от 600 до 3000 об/мин илиноль)		→	2740
Для перехода к следующему Таймеру нажмитена «DISP/FUNC»: на экране отобразится«t2off». В примере данный Таймер остаетсяотключенным		→	t2oFF
Нажмите на «DISP/FUNC» для перехода кследующему Таймеру и повторите этапынастройки (включение, график Таймера искорость)		→	t3oFF
Нажмите на «RUN/STOP» для выхода и сохраненияНа экране отобразится текущая скорость или «StoP»		→	16401

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

5. ВИЗУАЛИЗАЦИЯ ПАРАМЕТРОВ

Примечание: Насос должен быть под напряжением, в работе вне состояния заливки или при останове. Для просмотра параметров нажмите на клавишу «DISP/FUNC». Если в течение 15 с не была нажата никакая кнопка, экран переходит к отображению исходного информационного окна (текущая скорость или «Stop»).

Нажмите на «DISP/FUNC»: на экранеотобразится «hr». Повторно нажмите:отобразятся системные часы
Нажмите на «DISP/FUNC»: на экранеотобразится «t0». Повторно нажмите:отобразится график t0 (скорость t0 являетсяпостоянной и составляет 2400 об/мин)
Нажмите на «DISP/FUNC»: на экранеотобразится «t1». Повторно нажмите:отобразится график данного Таймера (чч/мин)						[HHHB]
Нажмите на «DISP/FUNC»:отобразится скорость данного таймера (в об/мин)
Нажмите на «DISP/FUNC» и т.д.: появятсяследующие таймеры, график и скорость, доТаймера «t5»Примечание: Отключенные Таймеры неотображаются на экране				etc ...
Нажмите на «DISP/FUNC»: отобразится «P - - -»Потребляемая мощность (в Вт, значение +/- 10%)Примечание: P = 0 Вт при останове насоса				/P	O
Нажмите на «DISP/FUNC»: отобразится «h - - -»Счетчик времени насосаПримечание: Один оборот счетчика составляет9999 ч
Нажмите на «DISP/FUNC»: отобразится «- - - -»Общее энергопотребление (кВт/ч)Примечание: Один оборот счетчика составляет99999 кВт/ч		[AZDS]
Нажмите на «DISP/FUNC»: отобразится «- - - -»Долевое энергопотребление (кВт/ч) с момента последнего сброса на ноль
Для обнуления долевого счетчика энергии:Удерживайте в течение 3с одну из кнопок вверх/вниз.Сообщение «CLEAR» информирует о сбросесчетчика на ноль
Нажмите на «DISP/FUNC»: Отобразится«SF On» или «SFOFF» для включенного/отключенного Скиммера				/
Нажмите на «DISP/FUNC»: Отобразится «t - -»Температура блока питания (°C)				4
Нажмите на «DISP/FUNC» для возвратаотображения исходного информационного окна(текущая скорость или «Stop»)				/		1640

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. Полностью отключите насос от источника питания перед открытием крышки и очисткой префильтра. Периодически выполнять очистку поддона префильтра, не стучать по нему при этом. Проверить прокладку крышки префильтра и при необходимости заменить.
2. Ось двигателя устанавливается на необслуживаемых подшипниках.
3. Поддерживать двигатель в чистом сухом состоянии и проверять вентиляционные отверстия на наличие загрязнений.
4. При возникновении утечки на уровне механического затвора выполнить его замену.
5. Все операции по ремонту, техобслуживанию и периодическому обслуживанию, за исключением очистки бассейна, должен в обязательном порядке выполнять уполномоченным представитель компании Hayward или квалифицированный специалист.

КОНСЕРВАЦИЯ НА ЗИМНИЙ ПЕРИОД

1. Опорожнить насос, сняв все сливные пробки и сложив их в поддон префильтра.
2. Отключить насос, снять все трубопроводные патрубки и поместить весь агрегат в сухое хорошо проветриваемое помещение или по крайней мере принять следующие меры: отключить насос, снять 4 болта крепления корпуса насоса к суппорту двигателя и поместить систему на хранение в сборе в сухое проветриваемое место. Накрыть корпус насоса и префильтра в целях их защиты.

ПРИМЕЧАНИЕ: Перед возвратом насоса в эксплуатацию провести очистку всех внутренних частей, удалив с них пыль, налет и пр.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

A) Двигатель не запускается

1. Проверить электрические подключения, автоматы и реле, а также прерыватели или плавкие предохранители.

2. Вручную проверить свободное вращение двигателя.

3. Убедиться, что скорости вращения V2 и V3 запрограммировананы не на 0 об./мин., в противном случае выполнить восстановление заводских настроек (см. § 4.4).

4. При появлении на экране одного из нижеуказанных кодов ошибки свяжитесь со специалистом по установке оборудования:

Err01

Понижение напряжения от заданного уровня

Err02

Повышение напряжения от заданного уровня

Err04

Перегрев блока питания

Err05

Перегрев двигателя

Err07

Ток перегрузки

Err 10

Проблема внутреннего электропитания

Err20

Неудачный запуск

Err64

Внутреннее короткого замыкания

Err97

Несколько проблем

Err98

Коммуникационный сбой

В) Двигатель останавливается, проверить

1. Кабели, соединения, реле и пр.
2. Падение напряжения на двигателе (зачастую по причине слишком слабых кабелей).
3. Отсутствие заклинивания или перегрузки (проверив значение потребляемого тока).

ПРИМЕЧАНИЕ: Двигатель Вашего насос оснащен термозащитой, которая в случае перегрузку автоматически разомкнет цепь во избежание повреждения двигателя. Такое срабатывание вызвано нехарактерными условиями эксплуатации, необходимо проверить причины и устранить их. Двигатель перезапустится без проведения каких-либо операций обслуживания после восстановления нормальных условий эксплуатации.

C) На дисплее появляется «OLOAD» (проблема перегрузки или перегрева)

1. Убедиться, что вал двигателя вращается свободно
2. Убедиться в отсутствии каких-либо препятствий свободному вращению турбины
3. Убедиться в достаточной вентиляции двигателя
4. После устранения проблемы нажмите кнопку запуска/останова

D) Насос не входит в рабочий цикл

1. Убедиться, что корпус префильтра заполнен водой, а прокладка крышки чиста и расположена правильно, препятствуя попаданию воздуха. При необходимости перезатянуть стопорные винты крышки.
2. Убедиться, что все клапаны аспирационных и отводных трубопроводов открыты и незасорены, а все аспирационные отверстия бассейна находятся под водой.

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ (ПРОДОЛЖЕНИЕ)

1. Проверить, выполняет ли насос всасывание, разблокировав аспирационное отверстие, расположенное как можно ближе к насосу:

а) если насос не выполняет всасывание, несмотря на достаточное заполнение водой для входа в рабочий цикл

1. Перезатянуть болты и трубопроводные фитинги со стороны аспирации.
2. Проверить напряжение, чтобы убедиться, что насос вращается на достаточной скорости.
3. Открыть насос и убедиться, что внутри нет засора.
4. Установите достаточную скорость заливки
5. Очистите фильтр и повторите операцию
6. Заменить механический затвор.
   b) Попробуйте выполнить заливку в режиме рециркуляции. При нормальном всасывании насоса проверить аспирационный трубопровод и префильтр, которые могут засориться или в которые может попасть воздух.

F) Насос издает шум, проверить

1. Не привело ли попадание или наличие воздуха в аспирационной системе к появлению глухих шумом в насосе.
2. Не происходит ли разрыв потока вследствие недостаточного диаметра или сужения аспирационного трубопровода. Кроме того, причиной подобного разрыва потока может стать слишком большой размер отводного трубопровода. Используйте трубы соответствующих размеров или при необходимости проведите их продувку.
3. Не появилась ли вибрация. вызванная некачественным монтажом.
4. Не попал ли в корпус насоса посторонний предмет.
5. Не произошло ли заклинивание подшипников двигателя вследствие слишком большого зазора, коррозии или длительного перегрева.

РЕГИСТРАЦИЯ

ДЛЯ РЕГИСТРАЦИИ ПРОДУКТА И ПОЛУЧЕНИЯ ДОПОЛНИТЕЛЬНОЙ ГАРАНТИИ ОБРАЩАЙТЕСЬ К: http://www.hayward.fr/en/services/register-your-product

Для Вашего сведения

Сохраните данные для использования в качестве справочных в случае необходимости:

1) Дата покупки
2) Имя
3) Адрес ____
4) Индекс
5) Эл. адрес
6) Номер партии____ Серийный номер____
7) Дистрибьютор
8) Адрес
9) Индекс Страна

Замечание

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «НАЯWARD»

Стр 12 из 12 Насос Rev В

Pompe Référence moteur		Puissance nominale	Voltage Fréquence Nb de phases	Ampérage	Taille et réglage disjoncteur	Hauteur manométrique à débit=0
Pump Motor reference Nominal power			Voltage Frequency Number of phases	Amperage	Circuit breaker size and setting	Manometric head at flow = 0
Bomba Referencia motor		Potencia nominal	Voltaje Frecuencia Número de fases	Amperaje Tamaño y ajuste disyuntor		Altura manométrica de caudal=0
Bomba Referência do motor		Potência nominal	Tensão Frequência Número de fases	Amperagem	Tamanho e regulação do disjuntor	Altura manométrica para caudal = 0
Pumpe Motor referenz		Nennleistungsaufnahme	Voltzahl Frequenz Phasenanzahl	Stromstärke	Größe und Einstellung Sicherung	Druckhöhe bei Durchfluss=0
Pomp Motor referentie		Nominaal vermogen	Spanning Frequentie Aantal fases	Stroomsterkte	Grootte en instelling beveiligingsschakelaar	Opvoerhoogte bij doorstroming=0
Pompa Riferimento motore		Potenza nominale	Voltaggio Frequenza Numero fasi	Amperaggio	Dimensione e regolazione interruttore differenziale	Altezza manometrica a capacità=0
Pump Motors referens Märkeffekt			Spänning Frekvens Ant. faser	Strömstyrka	Brytarens storlek och justering	Manometrisk uppfordringshöjd vid flöde = 0
Pumpe Motor reference Nominal effect			Spænding Frekvens Ant. faser	Strømstyrke	Størrelse og indstilling af kontakt	Dynamisk løftehøjde med flow =0
Pumpe	Referanse motor Merkeeffekt		Spenning Frekvens Antall faser	Strømstyrke	Størrelse og innstilling skillebryter	Manometrisk høyde med ytelse=0
Pumppu	Viite moottori Nimellisteho		Jännite Taajuus Vaiheiden lukumäärä	Ampeerit	Katkaisimen koko ja säätö	Dynaaminen paine virtaamalla=0
Hacoc	Артикул двигателя	Номин. потр. мощность	Напряжение Частота Кол-во фаз	Сила тока	Размер и настройка разъединителя	Манометрическая высота при расходе=0
SP2616VST SP	X1100VST 1	100 W	220-240V ^v 50 Hz 1 Phase	5.9 A	6.5	16 M
SP3016VST SP	X1100VST 1	100 W	220-240V ^v 50 Hz 1 Phase	5.9 A	6.5	18 M
SP3216VST SP	X1100SFVST 1100 W		220-240V ^v 50 Hz 1 Phase	5.9 A	6.5	19 M

ОГРАНИЧЕННАЯ ГАРАНТИЯ

На BCE изделия компании «HAYWARD» распространяется гарантия в случае обнаружения производственных либо материальных дефектов сроком на 2 года, начиная с даты покупки. К любым претензиям по гарантии следует в обязательном порядке прилагать доказательство покупки изделия, включая дату ее совершения. Поэтому мы настоятельно рекомендуем Вам сохранять и счет-фактуру вместе с товарной накладной на изделие.

Гарантия, предоставляемая на изделия компании «HAYWARD», ограничивается ремонтом или заменой дефектных изделий по выбору компании «HAYWARD», при условии их нормальной эксплуатации с соблюдением требований, приведенных в их «Руководствах», а также подразумевая, что изделия эти не подвергались каким-либо конструктивным изменениям и модификациям, и что использовались они исключительно в Kuwaitе с компонентами и принадлежностями, поставляемыми компанией «HAYWARD». Гарантия не распространяется на повреждения, причиненные воздействием низких температур или химикатов. Все прочие расходы (транспорт, обслуживание и т.п.) из гарантии исключены.

Компания «HAYWARD» не несет ответственности за любой прямой либо косвенный ущерб, понесенный вследствие ненадлежащей установки, соединения или эксплуатации изделия.

Для того, чтобы предъявить претензии по гарантии, равно как и потребовать ремонта либо замены изделия, рекомендуем Вам обращаться к своему дилеру.

Изделия, возвращенные на наш завод-изготовитель, не будут приняты без нашего предварительного письменного согласия.

Настоящая гарантия не распространяется на изнашиваемые части.
