GEBRUIKSAANWIJZING TriStar VST HAYWARD

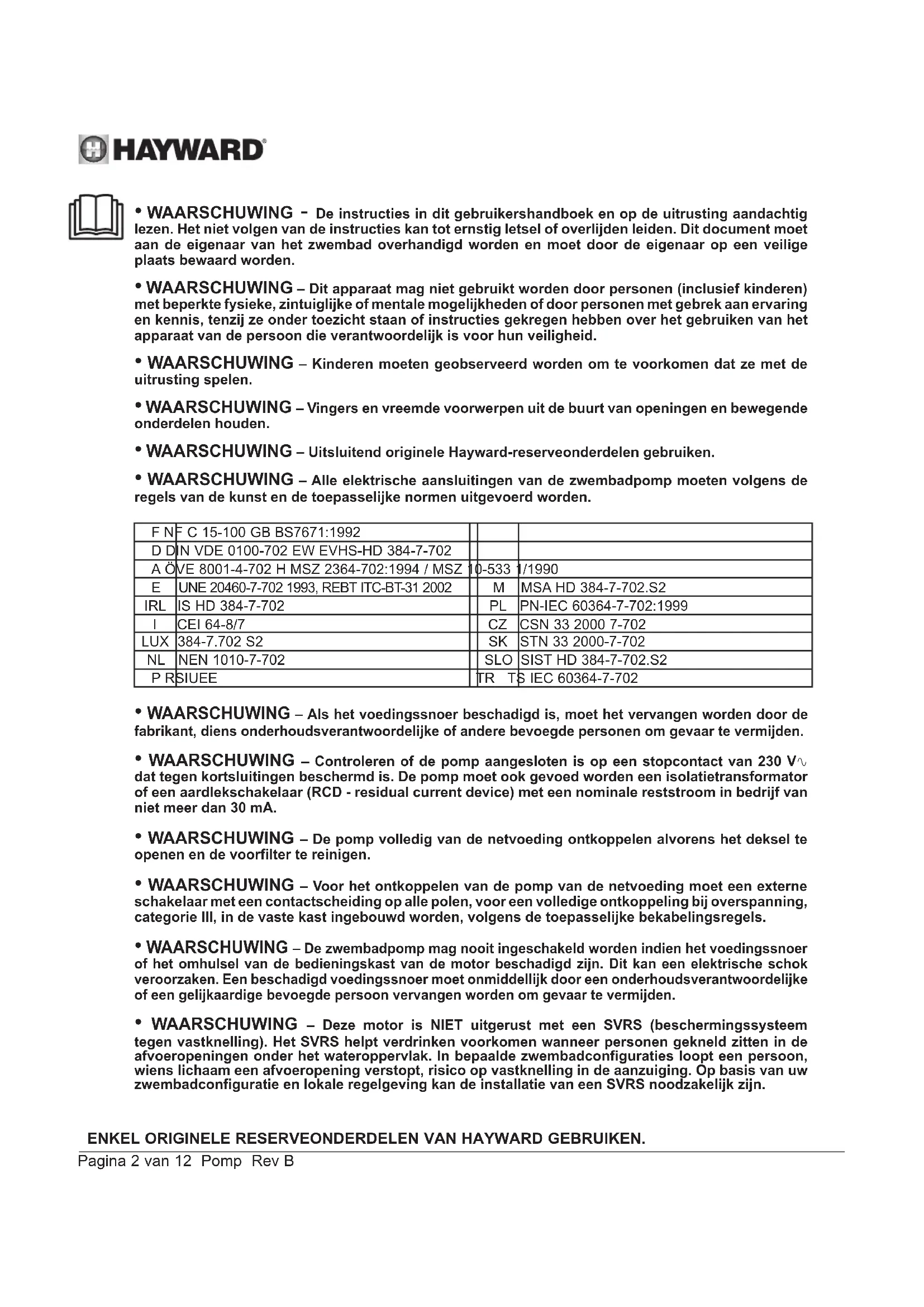

- WAARSCHUWING - De instructies in dit gebruikershandboek en op de uitrusting aandachtig lezen. Het niet volgen van de instructies kan tot ernstig letsel of overlijden leiden. Dit document moet aan de eigenaar van het zwembad overhandigd worden en moet door de eigenaar op een veilige plaats bewaard worden.
- WAARSCHUWING – Dit apparaat mag niet gebruikt worden door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale mogelijkheden of door personen met gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies gekregen hebben over het gebruiken van het apparaat van de persoon die verantwoordelijk is voor hun veiligheid.
- WAARSCHUWING – Kinderen moeten geobserveerd worden om te voorkomen dat ze met de uitrusting spelen.
- WAARSCHUWING – Vingers en vreemde voorwerpen uit de buurt van openingen en bewegende onderdelen houden.
- WAARSCHUWING – Uitsluitend originele Hayward-reserveonderdelen gebruiken.
- WAARSCHUWING – Alle elektrische aansluitingen van de zwembadpomp moeten volgens de regels van de kunst en de toepasselijke normen uitgevoerd worden.
| F N F C 15-100 GB BS7671:1992 | |||
| D D IN VDE 0100-702 EW EVHS-HD 384-7-702 | |||
| A Ö VE 8001-4-702 H MSZ 2364-702:1994 / MSZ 10-533 1/1990 | |||
| E UNE 20460-7-702 1993, REBT ITC-BT-31 2002 | M | MSA HD 384-7-702.S2 | |
| IRL IS HD 384-7-702 | PL | PN-IEC 60364-7-702:1999 | |
| I CEI 64-8/7 | CZ | CSN 33 2000 7-702 | |
| LUX 384-7.702 S2 | SK | STN 33 2000-7-702 | |
| NL NEN 1010-7-702 | SLO | SIST HD 384-7-702.S2 | |
| P R SIUEE | TR TS IEC 60364-7-702 | ||
- WAARSCHUWING – Als het voedingssnoer beschadigd is, moet het vervangen worden door de fabrikant, diens onderhoudsverantwoordelijke of andere bevoegde personen om gevaar te vermijden.
- WAARSCHUWING – Controleren of de pomp aangesloten is op een stopcontact van 230 V _v dat tegen kortsluitingen beschermd is. De pomp moet ook gevoed worden een isolatietransformator of een aardlekschakelaar (RCD - residual current device) met een nominale reststroom in bedrijf van niet meer dan 30 mA.
- WAARSCHUWING – De pomp volledig van de netvoeding ontkoppelen alvorens het deksel te openen en de voorfilter te reinigen.
- WAARSCHUWING – Voor het ontkoppelen van de pomp van de netvoeding moet een externe schakelaar met een contactscheiding op alle polen, voor een volledige ontkoppeling bij overspanning, categorie III, in de vaste kast ingebouwd worden, volgens de toepasselijke bekabelingsregels.
- WAARSCHUWING – De zwembadpomp mag nooit ingeschakeld worden indien het voedingssnoer of het omhulsel van de bedieningskast van de motor beschadigd zijn. Dit kan een elektrische schok veroorzaken. Een beschadigd voedingssnoer moet onmiddellijk door een onderhoudsverantwoordelijke of een gelijkaardige bevoegde persoon vervangen worden om gevaar te vermijden.
- WAARSCHUWING – Deze motor is NIET uitgerust met een SVRS (beschermingssysteem tegen vastknelling). Het SVRS helpt verdrinken voorkomen wanneer personen gekneld zitten in de afvoeropeningen onder het wateroppervlak. In bepaalde zwembadconfiguraties loopt een persoon, wiens lichaam een afvoeropening verstopt, risico op vastknelling in de aanzuiging. Op basis van uw zwembadconfiguratie en lokale regelgeving kan de installatie van een SVRS noodzakelijk zijn.
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
ALGEMEEN:
Gefeliciteerd, u hebt zojuist een Hayward®-pomp met variabele snelheid gekocht.
De Hayward®-pompen met variabele snelheid beschikken over een motor met permanente magneet en elektronische AC-schakeling van de laatste generatie. Deze motor wordt aangestuurd met een microprocessor gekoppeld aan een frequentieregelaar met de volgende kenmerken:
- Weergave van de rotatiesnelheid op het controlescherm
- 3 rotatiesnelheden die in de fabriek ingesteld zijn (knoppen V1, V2, V3), snelheden instelbaar door de gebruiker
- Systematische activering bij iedere start, snelheid en instelbare activeringsduur
- Skimmer-functie, afschuimen van het wateroppervlak
• Programmeerbare Timer-functie - Weergave van het huidig verbruikte vermogen
- Weergave van het totale en gedeeltelijke energieverbruik
- Weergave van de werkingstijd van de pomp
- laag geluidsniveau
• TEFC IP55-constructienorm

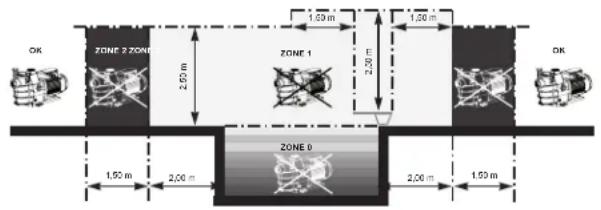

De pomp op een correcte afstand van het zwembad installeren om de verbinding tussen de aanzuiging en de pomp zoveel mogelijk te beperken om onnuttige en overmatige ladingverliezen op het hydraulische circuit te beperken.
Het is in elk geval verplicht om de veiligheidsafstand van de toepasselijke installatienorm (minimum 3,5 meter) na te leven. Installeer en gebruik het product op een hoogte van minder dan 2000m.
De pomp moet zodanig geïnstalleerd worden dat de externe ontkoppelingsschakelaar in de vaste kast zichtbaar en gemakkelijk toegankelijk is. De schakelaar moet zich in de buurt van de pomp bevinden.
De pomp moet permanent op een betonnen voetstuk geïnstalleerd worden met behulp van slotschroeven met ∅ 8 mm voor beton, die vastgeschroefd worden op de plaats van de installatiegaten. Er moeten sluitringen gebruikt worden om het loskomen van de slotschroeven doorheen de tijd te voorkomen. Indien de pomp op een houten vloer gemonteerd moet worden, moeten houtschroeven met zeskantkop met ∅ 8 mm gebruikt worden – alsook sluitringen om het loskomen van de slotschroeven doorheen de tijd te voorkomen.
De pomp beschut installeren zodat de bedieningskast niet aan opspattend water blootgesteld wordt.
De geluidsdruk van de Hayward-pompen is minder dan 70 dB (A).
Benodigde voorzieningen:
- De pomp op de aarding aansluiten: de pomp nooit gebruiken zonder dat hij op de aarding aangesloten is.
- De pomp met een kabel van type H07RN-F 3G1mm ^2 aansluiten (D max 7,8mm).
- Een differentiële beschermingsvoorziening van 30 mA voorzien om personen te beschermen tegen elektrische schokken veroorzaakt door een eventuele onderbreking in de elektrische isolatie van de uitrusting.
- Een beschermingsvoorziening tegen kortsluitingen voorzien (het model is gebaseerd op de waarde op het motorplaatje).
- Een uitrusting voorzien om los te koppelen van de netvoeding met een openingsafstand van de contacten van alle polen die garant staat voor een volledige onderbreking volgens de voorwaarden van overspanningscategorie III.
OPGELET: 5 minuten wachten na de pomp volledig van het elektriciteitsnetwerk ontkoppeld te hebben alvorens een interventie aan de motor of de aansluitkast uit te voeren: risico op elektrische schok die tot overlijden kan leiden.
De elektrische motors waar onze pompen mee uitgerust zijn, zijn voorzien van een thermische bescherming. Deze bescherming reageert bij een overbelasting of abnormale verhitting van de motorwikkeling. Deze bescherming wordt automatisch gereset wanneer de temperatuur van de wikkeling daalt.
Indien de regelgeving dit oplegt en ongeacht het type gebruikte motor, moet u naast de hierboven vermelde voorzieningen een magnetothermische bescherming installeren die volgens de informatie op het motorplaatje gekalibreerd moet worden. In de tabel op pagina 145 staan de verschillende kenmerken van de motor waarmee onze pompen uitgerust zijn.
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
Elektrische aansluiting: Controleren of de voedingsaansluiting vereist voor de motor overeenstemt met die van het distributienetwerk en of de doorsnede en de lengte van het voedingssnoer aangepast zijn aan het vermogen en de intensiteit van de pomp.
Alle elektrische aansluitingen van de pomp alsook de eventuele vervanging van het voedingssnoer moeten uitgevoerd worden door een bevoegde professional om elk gevaar te vermijden.
Om deze elektrische aansluitingen uit te voeren, moet u de informatie onder de aansluitklemmen naleven.
De vastheid en dichtheid van de elektrische aansluitingen controleren alvorens de motor te voeden.
De kabel door de hiertoe voorziene opening en metalen structuur plaatsen; de pakkingbus staat in voor de dichtheid rond de kabel, de metalen structuur vormt een filter die elektromagnetische storingen tegenhoudt.
De eventuele voorbekabeling waarmee bepaalde van onze pompen uitgerust zijn, moet tijdens het definitief aansluiten van de pomp op de elektrische voeding verwijderd worden. Deze vooruitrusting wordt immers uitsluitend gebruikt voor de tests in de fabriek tijdens de productiefases.
INSTALLATIE
De zwembadpomp installeren door de ladingverliezen zoveel mogelijk te beperken en de afstanden na te leven, namelijk minimum 3,5 m tussen de pomp en het zwembad zoals verduidelijkt in de installatienorm. De aanzuigleiding moet met een kleine stijgende helling in de richting van de pompas geïnstalleerd worden. Controleren of de aansluitingen goed vastzitten en waterdicht zijn. Zorgen dat deze leidingen niet overmatig geblokkeerd worden. Voor plastic materialen de dichtheid alleen met Teflon bewerkstelligen. De aanzuigleiding zal een diameter hebben die ongeveer gelijk is aan die van de persleiding. Niet-verluchte of vochtige locaties vermijden. Voor de motor moet de koellucht vrijelijk kunnen circuleren. De pomp beschut installeren zodat de bedieningskast niet aan opspattend water blootgesteld wordt.
START- EN AANZUIGINSTRUCTIES: Het lichaam van de voorfilter met water vullen tot de aanzuigleiding. De pomp nooit zonder water gebruiken, dit water is nodig voor het koelen en smeren van de mechanische afsluiter. Alle kleppen van de aanzuigen persleidingen openen alsook de ontluchtingsvoorziening van de filter indien aanwezig (alle lucht moet uit de aanzuigleidingen verwijderd worden). De groep starten en voldoende lang wachten totdat het aanzuigen begint. Vijf minuten wachten tot het aanzuigen begint, is niet overdreven lang (de wachttijd voor het aanzuigen is afhankelijk van de aanzuighoogte en de lengte van de aanzuigleiding). Indien de pomp niet start of niet aanzuigt, de gids voor het opsporen van storingen raadplegen.
GEBRUIK VAN DE BEDIENINGSDOOS
1. PRESENTATIE

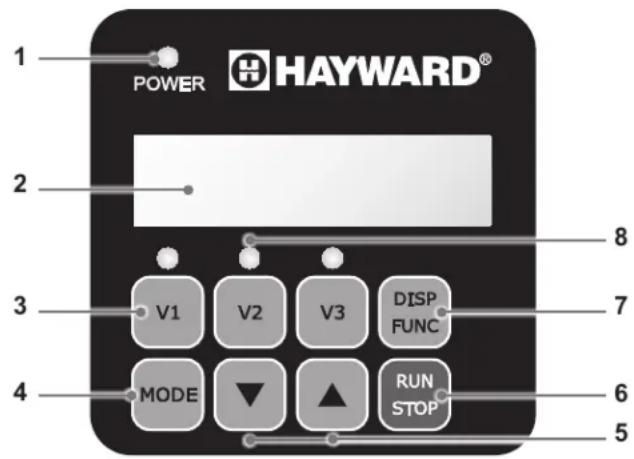

De Hayward pomp met variabele snelheid® wordt bediend via een bedieningsdoos waarmee de werkingsinstellingen weergegeven en ingesteld kunnen worden en de Timer-modus geprogrammeerd kunnen worden.
| 1 | LED-lampje voor inschakeling |
| 2 | LCD weergavescherm |
| 3 | Snelheidskeuze |
| 4 | Schakelen tussen Manuele modus / Timer-modus |
| 5 | Instelknoppen omhoog / omlaag |
| 6 | Start / Stop knop |
| 7 | Weergaveknop voor de instellingen |
| 8 | LED-lampjes voor gekozen snelheid |
| Activering duur (sec) | Activering snelheid (tpm) | V1 (tpm) | V2 (tpm) | V3 (tpm) | Skimmer duur (min) | Skimmer cyclus (u) | Skimmer snelheid (tpm) |
| 240 3000 | 1500 2400 3000 | 0 15 1u 2800 |
tpm: toeren per minuut
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
2. WERKINGSMODI VAN DE POMP
2.1 Manuele modus
In de Manuele modus start of stopt de gebruiker de pomp manueel, in functie van het gebruik van het zwembad.

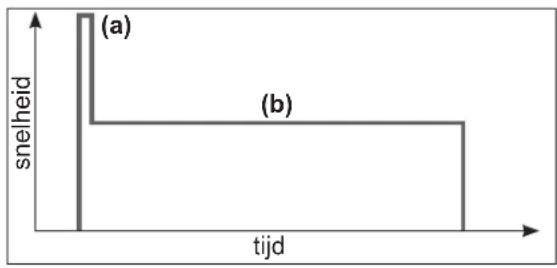

- Het starten van de pomp start een activatiemodus (a).
Deze fase is instelbaar (snelheid en duur, § 4.2). De activatie kan onderbroken worden bij het starten (§ 3.2) of uitgeschakeld worden door de instellingen. - De pomsnelheid stabiliseert vervolgens op een constante waarde (b) (standaard stabilisatie op snelheid V2). Deze snelheid kan gekozen en ingesteld worden door de gebruiker (§ 3.3).
- Na een stop/herstart stabiliseert de pomp zich op de laatste opgeslagen snelheid.
line
| tijd | snelheid | |---|---| | Start | 1 | | Peak | 1 | | End | 1 |2.2 Skimmer

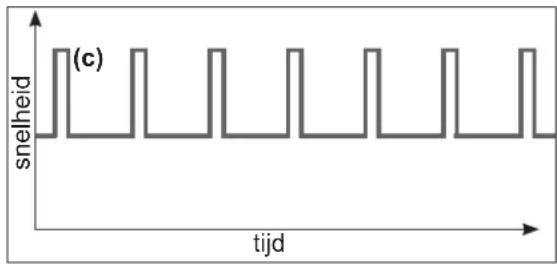

Met de Skimmer-functie kan het wateroppervlak afgeschuimd worden om het ophopen en stremmen van vuil aan de oppervlakte van het zwembad te vermijden.
- Dit is een automatische functie: de pomp werkt aan een hogere snelheid (c) tijdens een instelbare duur en cyclus.
- Buiten deze snelheidsverhoging, werkt de pomp aan de normale snelheid, of dit nu in Manuele of in Timer-modus is.
- De Skimmer-functie kan uitgeschakeld worden (zie instellingen § 4.3).
line
| tijd | snelheid | | ---- | -------- | | 0 | 1 | | 1 | 1 | | 2 | 1 | | 3 | 1 | | 4 | 1 | | 5 | 1 | | 6 | 1 | | 7 | 1 | | 8 | 1 | | 9 | 1 | | 10 | 1 | | 11 | 1 | | 12 | 1 | | 13 | 1 | | 14 | 1 | | 15 | 1 | | 16 | 1 | | 17 | 1 | | 18 | 1 | | 19 | 1 | | 20 | 1 | | 21 | 1 | | 22 | 1 | | 23 | 1 | | 24 | 1 | | 25 | 1 | | 26 | 1 | | 27 | 1 | | 28 | 1 | | 29 | 1 | | 30 | 1 | | 31 | 1 | | 32 | 1 | | 33 | 1 | | 34 | 1 | | 35 | 1 | | 36 | 1 | | 37 | 1 | | 38 | 1 | | 39 | 1 | | 40 | 1 | | 41 | 1 | | 42 | 1 | | 43 | 1 | | 44 | 1 | | 45 | 1 | | 46 | 1 | | 47 | 1 | | 48 | 1 | | 49 | 1 | | 50 | 1 | | 51 | 1 | | 52 | 1 | | 53 | 1 | | 54 | 1 | | 55 | 1 | | 56 | 1 | | 57 | 1 | | 58 | 1 | | 59 | 1 | | 60 | 1 | | 61 | 1 | | 62 | 1 | | 63 | 1 | | 64 | 1 | | 65 | 1 | | 66 | 1 | | 67 | 1 | | 68 | 1 | | 69 | 1 | | 70 | 1 | | 71 | 1 | | 72 | 1 | | 73 | 1 | | 74 | 1 | | 75 | 1 | | 76 | 1 | | 77 | 1 | | 78 | 1 | | 79 | 1 | | 80 | 1 | | 81 | 1 | | 82 | 1 | | 83 | 1 | | 84 | 1 | | 85 | 1 | | 86 | 1 | | 87 | 1 | | 88 | 1 | | 89 | 1 | | 90 | 1 | | 91 | 1 | | 92 | 1 | | 93 | 1 | | 94 | 1 | | 95 | 1 | | 96 | 1 | | 97 | 1 | | 98 | 1 | | 99 | 1 | | Note: The actual values for 'snelheid' are not provided in the code. The code does not provide the exact values from the plot. The content of the plot is a single series.2.3 Timer-modus
In de Timer-modus werkt de pomp automatisch 24/24. De verschillende snelheidsreeksen (d) zijn in te stellen door de gebruiker. Ze worden gekozen in functie van de installatie (verwarmingsmodus, energiebesparing, enz...) en de gebruiksuren van het zwembad.
- De Skimmer-functie is geactiveerd, ze plaatst zich boven deze reeksen.
- De pomp kan uitgeschakeld worden (gepauzeerd) in Timer-modus. Bij een herstart is de snelheid dezelfde als die van de huidige Timer.
- Om de Timer-modus te programmeren, raadpleegt u § 4.5.
line
| tijd | snelheid | | ---- | -------- | | 0 | 0 | | 1 | 0 | | 2 | 1 | | 3 | 1 | | 4 | 0 | | 5 | 1 | | 6 | 1 | | 7 | 2 | | 8 | 2 | | 9 | 1 | | 10 | 0 |2.4 Schakelen tussen de Manuele modus / Timer-modus
Het wijzigen van de modus gebeurt door te drukken op knop
s hieronder getoond:
Manuele modus Timer-modus
Weergave snelheid zonder voorvoegsel
Het opgelichte LED toont de gekozen snelheid (standaard V2)
Weergave snelheid met voorvoegsel "t"
De LED's zijn uitgeschakeld
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
3. GEBRUIK
3.1 Inschakelen
Het lampje "Power" licht op; het scherm voert een LCD-test uit en toont vervolgens de softwareversie
3.2 Activeringsfase
Na het inschakelen van de pomp, start de activeringsfase automatisch (idem na een herstart van de pomp).
Automatisch starten van de activeringsfase: - De snelheid verhoogt tot 3000 tpm en blijft gedurende 240 sec behouden (standaard waarden)
Einde van de activeringsfase: - Standaard stabiliseert de snelheid zich op V2 of op de laatste opgeslagen snelheid - Het overeenkomstige LED licht op (Manuele modus)
Om te stoppen voor het einde van de activeringstijd: - druk op RUN/STOP - Standaard stabiliseert de snelheid zich op V2, of op de laatste opgeslagen snelheid
3.3 In de Manuele modus: selecteren, instellen en opslaan van een snelheid
Om een snelheid te selecteren: - druk op een van de snelheidsknoppen - De standaardwaarde wordt getoond (in tpm) - De overeenkomstige LED brandt
Om een nieuwe snelheidswaarde in te stellen: - druk op de instelknoppen omhoog / omlaag - Het LED knippert: wordt ingesteld - De gewenste waarde instellen (van 600 tot 3000 tpm)
Opmerking: Het waterdebiet dat door de pompsnelheid gegenereerd wordt moet aangepast zijn aan de capaciteit van de installatie (filter, leidingen...). Bij twijfel doet u beroep op een professional.
3.4 Uitschakelen / Herstarten van de pomp

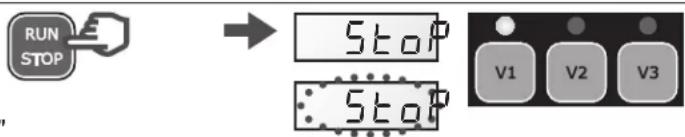

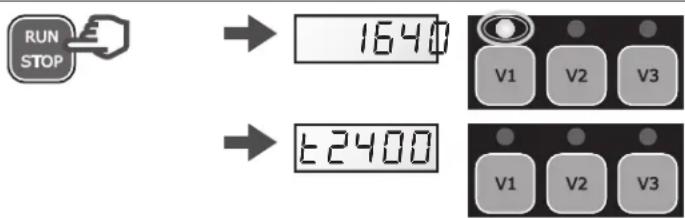

Om de pomp uit te schakelen: - druk op RUN/STOP - De pomp stopt, het snelheids-LED blijft branden - In Manuele modus toont het scherm continu "StoP" In Timer modus toont het scherm knipperend "StoP"
Om de pomp opnieuw te starten: - druk op RUN/STOP - De pomp herstart in activatiefase (§ 3.2) - De snelheid stabiliseert zich: in Manuele modus op de laatst opgeslagen waarde, in Timer-modus op de snelheid volgens de huidige Timer
Opmerking: Om toegang te krijgen tot de instellingen moet de pomp geactiveerd zijn in Manuele modus (§ 2.4), bij het stoppen of starten buiten activatiemodus. Als gedurende 2 min. geen enkele knop ingedrukt wordt, wordt de weergave normaal (snelheid of StoP) en de instellingen worden niet opgeslaan.
4.1 Instelling van het horloge
| • Druk gedurende 3sec op DISP/FUNCDe 3 LED's knipperen• Het scherm toont "ConF" en vervolgens "hr" |  |  |  |
| • Druk op DISP/FUNC, het scherm toont het interne uur van het uurwerk (hh-mm) |  |  | |
| • Druk op de instelknoppen omlaag /omhoog om de uren / de minuten in te stellen |  |  |  |
| • Druk op RUN/STOP om uit het menu te gaan en op te slaanDe weergave toont de huidige snelheid of StoP |  |  | Stop |
| Opmerking: De instelling van het interne uurwerk is belangrijk als de pomp werkt in Timer modus.Het blijft opgeslagen wanneer de pomp uitgeschakeld wordt. | |||
4.2 Instelling van de activatie
| • Druk gedurende 3 sec op DISP/FUNCDe 3 LED's knipperen en heet scherm toont"ConF" |  |  |  |
| • Druk op DISP/FUNC totdat het scherm "Pr 240"verschijnt: standaard activatieduur (sec) |  |  | |
| • Druk op de instelknoppen omhoog / omlaag omde gewenste duur (van 0 sec tot 300 sec) weer tegeven |  |  | |
| • Druk op DISP/FUNC: het scherm toont "o3000"standaard activatiesnelheid (tpm) |  |  | |
| • Druk op de instelknoppen omhoog/omlaag om degewenste waarde weer te geven (max 3000 tpm) |  |  | |
| • Druk op RUN/STOP om uit het menu te gaan enop te slaanDe weergave toont de huidige snelheid of StoP |  |  | Stop |
| Opmerking: Als de activatieduur nul is, wordt deweergave "ProFF" : de activatie isuitgeschakeld |  |  | Pr 0 |
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
4.3 Instelling van de Skimmer-functie
Zie § 2.2 voor het weergeven van deze optie
| • Druk gedurende 3 sec op DISP/FUNCDe 3 LED's knipperen en heet scherm toont"ConF" |  |  |  |
| • Druk op DISP/FUNC totdat het scherm "SFO.15"verschijnt: standaard actievatieduur van deSkimmer (in minuten) |  |  | |
| • Druk op de instelknoppen omhoog / omlaag om degewenste duur te tonen (van 0 tot 30 min) |  |  | |
| • Druk op DISP/FUNC: het scherm toont 'St 1u":standaardduur cyclus Skimmer |  |  | |
| • Druk op de instelknoppen om de Skimmer cyclusin te stellen op 1u, 2u of 3u |  |  | |
| • Druk op DISP/FUNC: het scherm toont "S2800":standaardsnelheid van de Skimmer (tpm) |  |  | |
| • Druk op de instelknoppen omhoog / omlaag odde gewenste snelheid weer te geven (van 600 tot3000 tpm) |  |  | |
| • Druk op RUN/STOP om uit het menu te gaan enop te slaanDe weergave toont de huidige snelheid of StoP |  |  |  |
| Opmerking: Om de Skimmer uit te schakelen, zet u deduur op nul - De weergave wordt "SFoFF" | →SFoFFSF000 | ||
4.4 Herstarten van de instellingen Om de standaard instellingen te herstellen en de instellingen van de Timer-modus te wissen, doet u het volgende:
| • Druk gedurende 3 sec op DISP/FUNCDe 3 LED's knipperen en heet scherm toont "ConF" |  |  |  |
| • Druk op DISP/FUNC totdat het bericht "Init" op het scherm verschijnt |  |  | |
| • Druk op de instelknop "omhoog" gedurende 3 sec.De weergave wordt "donE" wanneer de herstartwordt uitgevoerd• De pomp herstart automatisch |  |  |  |
Herinnering: standaard instellingen en instelbereiken
| Activatie Snel | heidsknoppen Skimmer-functie Timer-functie | |||||||||||
| Pr o--- | V1 V2 | V3 | SF | St | S--- | t0 | t1 _ t5 | |||||
| Eenheid | s | rpm | rpm | rpm | rpm | min. | h | rpm | hh-mm | rpm | hh-mm | rpm |
| Standaard | 240 | 3000 | 1500 | 2400 | 3000 | 15 | 1 | 2800 | 06-00 | 2400 | oFF | 0 |
| Mini | 0 (oFF) | 600 | 600 | 600 | 600 | 0 (oFF) | 1 ... | 600 | 00-00 | — | 00-00 | 0/ 600 |
| Maxi | 300 | 3000 | 3000 | 3000 | 3000 | 30 | ... 3 | 3000 | 24-00 | — | 24-00 | 3000 |
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
4.5 Programmering van de Timer-modus
Met de bedieningsdoos kunt u meerdere reeksen programmeren (zie § 2.3) of Timers t0 tot t5, die niet noodzakelijk chronologisch moeten zijn. De niet gebruikte Timers worden uitgeschakeld. De Timer "t0" kan vastgelegd worden tot 00:00 06:00 (standaard); 12:00 of 18:00. Het kan niet uitgeschakeld worden. De snelheid van het segment t0 kan niet ingesteld worden, hij ligt vast op 2400 tpm

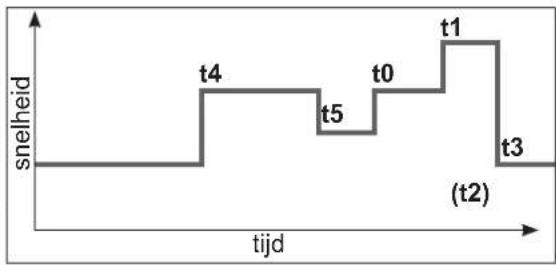

- Traceer het snelheidsprofiel dat u wilt programmeren. De grafiek hiernaast wordt louter als voorbeeld getoond.
- Controleer of het interne uurwerk correct ingesteld is.
line
| tijd | snelheid | |---|---| | t0 | 1 | | t1 | 2 | | t2 | 0 | | t3 | 1 | | t4 | 2 | | t5 | 1 || Druk gedurende 3 sec op DISP/FUNCDe 3 LED's knipperen en heet scherm toont "ConF" |  | → [conf] |  |
| Druk op DISP/FUNC 2 keer na elkaar totdat "t0"verschijnt |  |  | |
| Druk op DISP/FUNC, het scherm toont "06-00":standaard waarde t0 |  |  | |
| Druk op de instelknoppen om de gewenste t0 vastte leggen (00-00, 06-00, 12-00 of 18-00) |  |  | |
| Druk op DISP/FUNC: het scherm toont "t1oFF" |  |  | |
| Om deze Timer (voorbeeld) te activeren, drukt u opde knop "omhoog". Het scherm toont "t1 on" |  |  | |
| Druk op DISP/FUNC: het scherm toont "00-00" |  |  | |
| Druk op de instelknoppen omlaag / omhoog om hgetewenste uur in te stellen (hh-mm) |  |  → | |
| Druk op DISP/FUNC: het scherm toont "0" |  |  | |
| Druk op de instelknoppen om de gewenste snelheidin te stellen (van 600 tot 3000 tpm of nul) |  |  | |
| Om naar de volgende Timer over te schakelen,drukt u op DISP/FUNC: het scherm toont "t2off". Inhet voorbeeld blijft de Timer uitgeschakeld |  |  | |
| Druk op DISP/FUNC om over te schakelen naarde volgende Timer en herhaal de instelstappen(activatie, uurwerk Timer en snelheid) |  |  enz ... | |
| Druk op RUN/STOP om uit het menu te gaan enop te slaanDe weergave toont de huidige snelheid of StoP |  |  Stop |
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
5. WEERGAVE VAN DE PARAMETERS
Opmerking: De pomp blijft ingeschakeld, werkt buiten de activatiefase, of bij het stoppen.
Om de parameters te doorlopen, drukt u op de toets DISP/FUNC.
Als geen enkele knop gedurende 15 sec ingedrukt wordt, schakelt het scherm over naar normale weergave (huidige snelheid of Stop).
| Druk op DISP/FUNC: het scherm toont "hr"Druk opnieuw: weergave van het interne uur |  |  |  |  |  |  |
| Druk op DISP/FUNC: het scherm toont "t0"Druk opnieuw: uurweergave van de t0(de snelheid van de t0 ligt vast op 2400 tpm) |  |  |  |  |  |  |
| Druk op DISP/FUNC: het scherm toont "t1"Druk opnieuw: weergave van het uur van deze Timer (hh-mm) |  |  |  |  |  |  |
| Druk op DISP/FUNC:weergave van de snelheid van deze Timer (in tpm) |  |  |  |  |  | |
| Druk op DISP/FUNC enz.: weergave van de volgende Timers, uur en snelheid, tot Timer "t5"Opmerking: De uitgeschakelde Timers worden niet getoond |  |  |  |  | ||
| Druk op DISP/FUNC : weergave "P - - - ."Verbruikt vermogen (in W, waarde tot +/- 10%)Opmerking: P = 0 W wanneer de pompuitgeschakeld is |  |  |  |  | [-HZG2] | |
| Druk op DISP/FUNC : weergave "h - - - ."Urenteller van de pompOpmerking: Een toerenteller toont 9999 h |  |  |  |  | ||
| Druk op DISP/FUNC : weergave "- - - - ."Totaal energieverbruik (in kWh)Opmerking: Een toerenteller toont 99999 kWh |  |  |  |  | ||
| Druk op DISP/FUNC : weergave "- - - - ."Gedeeltelijk energieverbruik (in kWh), sinds de laatste reset |  |  |  | | ||
| Om de gedeeltelijke energieteller op nul te zetten:Druk 3 sec op een van de knoppen omhoog /omlaag.Het bericht "CLEAR" betekent dat de teller gereset is |  |  |  |  | ||
| Druk op DISP/FUNC: Weergave "SF On" of"SFOFF" voor Skimmer in-/ uitgeschakeld |  | [THB6] |  |  | ||
| Druk op DISP/FUNC: Weergave "t - - "Temperatuur van de vermogenmodule (in °C) |  |  |  |  | ||
| Druk op DISP/FUNC om terug te keren naar denormale weergave (huidige snelheid of Stop) |  |  |  |  | [1640] |
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
ONDERHOUD
- De pomp volledig van de netvoeding ontkoppelen alvorens het deksel te openen en de voorfilter te reinigen. De korf van de voorfilter regelmatig reinigen, niet op de korf kloppen om hem te reinigen. De pakking van het deksel van de voorfilter controleren en indien nodig vervangen.
- De motoras is gemonteerd op zelfsmerende lagers die in de toekomst niet meer gesmeerd moeten worden.
- De motor schoon en droog houden en zorgen dat de ventilatiegaten niet verstopt raken.
- Af en toe kan de mechanische afsluiter lekken en moet hij vervangen worden.
- Met uitzondering van het reinigen van het zwembad, moeten alle reparatie- en onderhoudsinterventies verplicht uitgevoerd worden door een bevoegde vertegenwoordiger van Hayward of een andere gekwalificeerde persoon.
OVERWINTEREN
-
De pomp leegmaken door de aftappluggen te verwijderen en ze in de korf van de voorfilter te bewaren.
-
De pomp ontkoppelen, de leidingaansluitingen verwijderen en de volledige groep op een droge en verluchte plaats bewaren of ten minste de volgende voorzorgsmaatregel treffen: de pomp ontkoppelen, de 4 bevestigingsbouten verwijderen waarmee het pomplichaam aan de motorsteun bevestigd is en het geheel op een droge en verluchte plaats bewaren. Het pomplichaam en de voorfilter beschermen door ze te bedekken.
OPMERKING: Alvorens de pomp opnieuw in gebruik te nemen, alle interne onderdelen reinigen door stof en afzettingen, enz. te verwijderen.
MOGELIJKE STORINGEN EN OPLOSSINGEN
A) De motor start niet
-
De elektrische aansluitingen, schakelaars of relais controleren, de circuitonderbrekers of zekeringen controleren.
-
Controleren of de motor vrijelijk kan roteren.
-
Controleren of de rotatiesnelheden 'V1', 'V2' en 'V3' niet op 0 omw/min ingesteld zijn, indien dit het geval is de fabrieksparameters herstellen (zie § 4.4).
-
Als het scherm een van de foutcodes hieronder toont, neem dan contact op met uw installateur:
Onderspanning van de continue lijn
Overspanning van de continue lijn
Oververhitting van de vermogensmodule
Oververhitting motor
Overbelasting
Probleem interne elektrische voeding
Startproblemen
Probleem interne kortsluiting
Veelvoudig probleem
Communicatieprobleem
B) De motor stopt, het volgende controleren.
-
De kabels, aansluitingen, relais, enz.
-
De spanningsval naar de motor (wordt vaak veroorzaakt door te zwakke kabels).
-
Of er geen vastloping of overbelasting is (door de geabsorbeerde stroomsterkte af te lezen).
-
De kabels, aansluitingen, relais, enz.
- De spanningsval naar de motor (wordt vaak veroorzaakt door te zwakke kabels).
- Of er geen vastloping of overbelasting is (door de geabsorbeerde stroomsterkte af te lezen).
OPMERKING: De motor van uw pomp is voorzien van een thermische beveiliging die, bij overbelasting, het circuit automatisch zal uitschakelen en zal vermijden dat de motor beschadigd wordt. Deze inschakeling wordt gegenereerd door abnormale werkingsomstandigheden die gecontroleerd en gecorrigeerd moeten worden. De motor zal zonder enige interventie opnieuw starten zodra de normale werkingsomstandigheden hersteld zijn.
C) 'OLOAD' verschijnt op de display (overbelasting of oververhitting).
- Controleren of de motoras vrijelijk draait.
- Controleren het vrijelijk roteren van de turbine niet door verontreinigingen verhinderd wordt.
- Controleren of de motor correct verlucht wordt.
- Na het oplossen van het probleem op de aan/uit-knop drukken.
D) De pomp zuigt niet aan
- Controleren of het lichaam van de voorfilter met water gevuld is, of de pakking van het deksel schoon en goed geplaatst is en of geen enkele luchtopname mogelijk is. Indien nodig de borgschroeven van het deksel opnieuw vastdraaien.
- Controleren of alle aanzuig- en perskleppen geopend en niet-verstopt zijn en of alle aanzuigopeningen van het zwembad volledig ondergedompeld zijn.
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
MOGELIJKE STORINGEN EN OPLOSSINGEN (VERVOLG)
- Controleren of de pomp aanzuigt door het aangezogen materiaal zo dicht mogelijk in de buurt van de pomp vrij te geven.
a) indien de pomp niet aanzuigt ondanks een voldoende voorraad aanzuigwater.
- De bouten en leidingaccessoires aan aanzuigzijde opnieuw vastdraaien.
- De spanning verifiëren om te controleren of de pomp tegen de juiste snelheid draait.
-
De pomp openmaken en controleren of niets binnen in aanwezig is dat verstopping veroorzaakt.
-
Een voldoende hoge activatiesnelheid instellen
-
Reinig de filter en probleem opnieuw
-
De mechanische afsluiter vervangen.
b) Probeer opnieuw te activeren in recirculatiemodus. Indien de pomp normaal aanzuigt, de aanzuigleiding en de voorfilter controleren. Ze zouden verstopt kunnen zitten of luchtopname kunnen veroorzaken.
E) Pomp maakt lawaai, het volgende controleren.
-
Of geen enkele luchtopname of -aanwezigheid tot geklapper in de pomp leidt.
-
Of er geen cavitatie veroorzaakt wordt door een onvoldoende diameter of een beperking van de aanzuigleiding. Een te grote persleiding kan eveneens tot cavitatie leiden. Of correcte leidingen gebruikt worden of de leidingen indien nodig ontluchten.
-
Of geen trillingen ontstaan door een verkeerde montage.
-
Of zich geen vreemde voorwerpen in het pomplichaam bevinden.
-
Of de motorlagers niet vastlopen door een te grote speling, roest of aanhoudende oververhitting.
REGISTRATIE
OM UW PRODUCT TE REGISTREREN EN TE PROFITEREN VAN EEN EXTRA GARANTIE, RAADPLEEG: http://www.hayward.fr/en/services/register-your-product
Voor uw informatie
Registreer de volgende informatie zodat u die altijd voorhanden heeft:
1) Aankoopdatum
2) Volledige naam
3) Adres
4) Postcode
5) E-mail
6) Onderdeelnummer ____ Serienummer ____
7) Verdeler
8) Adres
9) Postcode Land
Opmerking
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
Op alle HAYWARD-producten geldt een garantie van 2 jaar vanaf de aankoop voor alle materiaal- of fabricagefouten. Indien u gebruik wil maken van deze garantie, moet u het aankoopbewijs waarop de aankoopdatum vermeld staat meesturen. We raden u daarom aan uw factuur te bewaren.
De garantie van HAYWARD is beperkt tot het herstellen of vervangen, zoals gekozen door HAYWARD, van defecte producten, voor zover ze in normale gebruiksomstandigheden en in overeenstemming met de richtlijnen van het gebruikershandboek gebruikt werden, ze niet gewijzigd werden en uitsluitend met HAYWARD-onderdelen en -componenten gebruikt werden. De garantie geldt niet voor schade door vorst en chemicaliën. Alle andere kosten (transport, werkuren, enz.) zijn uitgesloten van garantie.
HAYWARD kan niet aansprakelijk worden gesteld voor directe of indirecte schade die voortvloeit uit een verkeerde installatie, een verkeerde aansluiting of een verkeerd gebruik van een product.
Om uw recht op garantie uit te oefenen en de herstelling of vervanging van een artikel aan te vragen, moet u contact met uw verdeler opnemen.
Geen enkele uitrusting die naar onze fabriek teruggestuurd wordt, wordt zonder onze voorafgaande schriftelijke goedkeuring aanvaard.
De garantie geldt niet voor reserveonderdelen
