GEBRUIKSAANWIJZING Max Flo XL HAYWARD

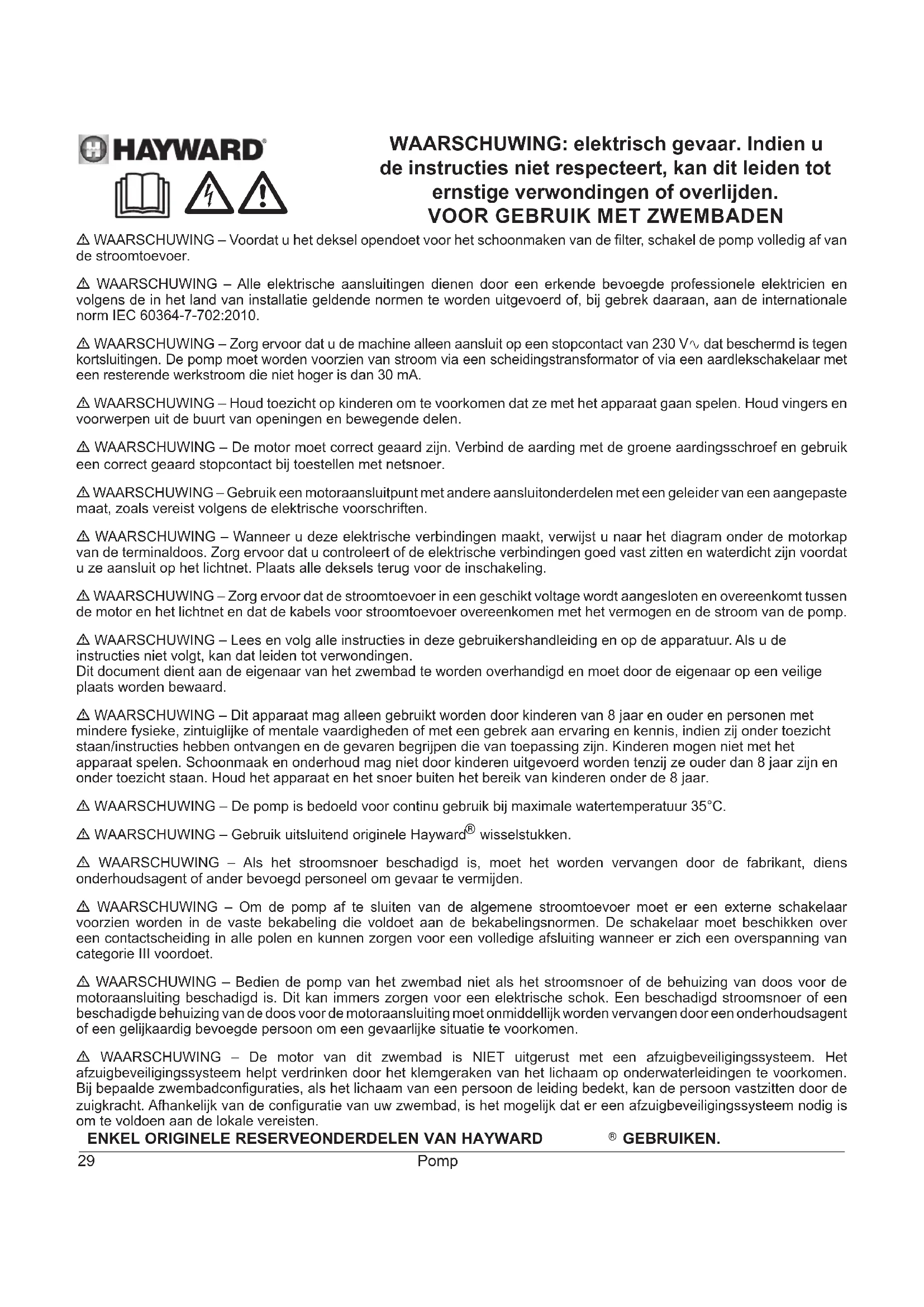

WAARSCHUWING: elektrisch gevaar. Indien u de instructies nicht respecteert, kan dit leiden tot ernstige verwondingen of overlijden.

VOOR GEBRUIK MET ZWEMBADEN

WAARSCHUWING - Voordat u het deksel opendoet voor het schoonmaken van de filter, schakel de pomp volledig af van de stroomtoevoer.
WAARSCHUWING - Alle elektrische aansluitingen dieren door een erkende bevoegde professionele elektricien en volgens de in het land van installmentie geldende normen te worden uitgevoerd of, bij gebrek daaraan, aan de internationale norm IEC 60364-7-702:2010.
WAARSCHUWING - Zorg ervoor dat u de machine alleen aansluit op een stopcontact van 230V dat beschermd is tegen kortsluitingen. De pomp要去en voorzien van stroom via een scheidingstransformer of via een aardlekschakelaar met een resterende werkstroom die Niet hoger is dan 30mA .
WAARSCHUWING - Houd toezicht op kinderen om te voorkomen dat ze met het apparaat gaan spelen. Houd vingers en voorwerpen uit de buurt van openingsen en bewegende delen.
WAARSCHUWING - De motor moet correct geaard zich. Verbind de aarding met de groene aardingsschroef en gebruik een correct geaard stopcontact bij toestellen met netsnoer.
WAARSCHUWING - Gebruik een motoraansluitpunt met andere aansluitonderdelen met een geleider van een aangepaste maat, Zoals vereist volgens de elektrische voorschriften.
WAARSCHUWING - Wanner u deze elektrische verbindingen maakt, verwijst u maar het diagram onder de motorkap van de terminaldoos. Zorg ervoor dat u controleert of de elektrische verbindingen goed vast zitten en waterdicht zich voordat u ze aansluit op het lichtnet. Plaats alle deksels terug voor de inschakeling.
WAARSCHUWING - Zorg ervoor dat de stroomtoevoer in een geschikt voltage worden aangesloten en overeenkomtussen de motor en het lichtnet en dat de kabels voor stroomtoevoer overeenkomen met het vermogen en de stroom van de pomp.
WAARSCHUWING - Lees en volg alle instructies in deze gebruikershandleiding en op de apparatuur. Als u de instructies nicht volgt, kan dat leiden tot verwondingen.

Dit document dient aan de eigenaar van het zwembad te worden overhandigd en moet door de eigenaar op een veilige plaats worden bewaard.
WAARSCHUWING - Dit apparaat mag alleen gebruikt worden door kinderen van 8aar en ouder en personen met minere fysiieke, zintuiglijke of mentale vaardigheden of met een gebrek aan ervaring en kennis, indien zich onder toezicht staan/instructies hebben ontvangen en de geometraten begrijpen die van toepassing zich. Kinderen mogen Niet met het apparaat spelen. Schoonmaak en onderhoud mag Niet door kinderen uitgevoerd worden tenzij ze ouder dan 8aar+zijn en onder toezicht staan. Houd het apparaat en het snoer buiten het bereik van kinderen onder de 8aar.
WAARSCHUWING - De pomp is bedoeld voor continu gebruik bij maximale watertemperatuur 35^
WAARSCHUWING - Gebruik uitsluitend originele Hayward wisselstukken.
WAARSCHUWING - Als het stroomsnoer beschadigd is, moet het worden verrangen door de fabrikant, diens onderhoudsagent of ander bevoegt personeel om gevaar te vermijden.
WAARSCHUWING - Om de pomp af te sluiten van de algemene stroomtoevoer moet er een externe schakelaar voorzien worden in de vaste bekabeling die voldoet aan de bekabelingsnormen. De schakelaar要去 beschikken over een contactscheiding in alle polen en+kunnen zorgen voor een volledige aflsuiting wanner er zich een overspanning van categorie III voordoet.
WAARSCHUWING - Bedien de pomp van het zwembad Niet als het stroomsnoor of de behuizing van doos voor de motoraansluiting beschadigd is. Dit kan immers zorgen voor een elektrische schok. Een beschadigd stroomsnoor of een beschadigde behuizing van de doos voor de motoraansluiting要去 onmiddelijk worden verrangen door een onderhoudsagent of een gelijkaardig bevoegde persoon om een gevaarlijke situatie te voorkomen.
WAARSCHUWING - De motor van dit zwembad is NIET uitergerust met een afzuigbeveiligingssystemm. Het afzuigbeveiligingsystem helpt verddrinken door het klemgeraken van het lichaam op onderwaterleidingen te voorkomen. Bij bepaalde zwembadconfiguraties, als het lichaam van een persoon de leiding bedekt, kan de persoon vastzitten door de zuigkracht. Afhankelijk van de configuratie van uw zwembad, is het möglichk dat er een afzuigbeveiligingssystem nodig is om te voldoen aan de lokale vereisten.

ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD

GEBRUIKEN.

ALGEMEEN:

De pomp op een correcte afstand van het zwembad installeren om de verbindingussen de aanzuiging en de pomp zoveel可想而知 te beperken om onnuttige en overmatige ladingverliezen op het hydraulische circuit te beperken.

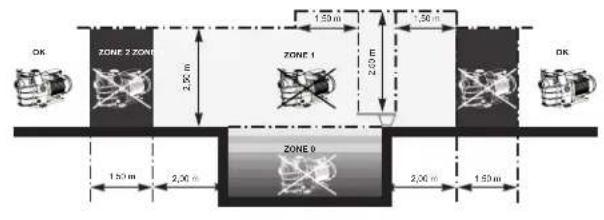

Het is in elk geval verplicht om de veiligheidsafstand van de toepasselijkke installmentenorm (minimum 3.5 meter) na te leven.
Installer en gebruik het product op een hoogte van minder dan 2000m.

De pomp in een verlucht de droge ruimte installereren, de lustt moet vrijelijk rond de motor kuren circuleren zatat hij op natureurlijke wijze verlucht kan worden. Regelmatig controleren of de motorkoeling Niet verhinderd wordt door voorwerpen, bladeren of andere obstakels.

De pomp moet zodanig geinstalleerd worden dat de externe ontkoppelingsschakelaar in de vaste kast zichtaar en gemakkelijk toeqankelijk is. De schakelaar要去zich in de buurt van de pomp bevinden.

De pomp moet permanent op een betonnen voetstuk geinstalleerd worden met behulp van slotschroeven met 8 mm voor beton, die vastgeschroefd worden op de plaats van de installmentiegaten. Er要去en sluitingen gebruikt worden om het loskomen van de slotschroeven doorheen de tijd te voorkomen. Indien de pomp op een houten vloer gemonteerd要去en worden,要去en houtschroeven met zeskantkop met 8 mm gebruikt worden - alsook sluitingen om het loskomen van de slotschroeven doorheen de tijd te voorkomen.

De geluidsdruk van de Hayward®-pompen is minder dan 70 dBA.

Benodigde voorzieningen:

• De pomp op de a Harding aansluten: de pomp nooit gebruiken zonder dat hij op de a Harding aangesloten is.
• De pomp met een kabel van type H07RN-F 3G1,5mm² aansluiten.
• Een differentie beschemingsvoorziening van 30 mA voorzien om personen te beschemen gegen elektrische schokken veroorzaakt door een eventuele onderbreking in de elektrische isolatie van de uitrusting.
• Een beschemingsvoorziening gegen kortsluitingen voorzien (het model is gebaseerd op de waarde op het motorplaatie).
• Een utrusting voorzien om los te koppelen van de netvoedig met een openingsafstand van de contacten van alle polen die garant staat voor een volledige onderbreking volgens de voorwaarden van overspanningscategorie III.

Elektrische eenfasemotor:

De elektrische eenfasemotoren op unsere pompen zichen voorzien van een thermische beveiliging die reageert in geval van overbelasting of oververhitting van de motorwikkeling. Deze beveiliging worden automatisch uitgeschakeld wanner de temperatuur van de wikkeling wee afneemt.

Voor driefasige motoren, moet de interne thermische bescherming (schroefterminals) in serie aangesloten worden in de bedieningslijn van de vermogenscontactdoos van de pomp.

Controleer eerst de draairichting van de motor voordat u de pompmotor definitief aansluit (een sticker waarop de draairichting van de motor vermeld staat, is special hiervoor op het motorhuis aangebracht).

Wanner de regelgeving dit verplicht dient u, welk type motor ook worden gebruikt, naast de hierboven opgenoemde veiligheidsmaatregelen een magnetische en thermische beveiliging aan te leggen die afgesteld moet worden aan de hand van het typeplaatie op de motor.

Het overzicht op pagina 49 toont de verschillende eigenschappen van de motoren waarmee ons je pompen aanuitgerust.

ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD

GEBRUIKEN.

Elektrische aansluiting: Controlleren of het voor de motor vereiste voltage overeenkomt met dat van uw elektriciteitsnet en dat de doorsnee en lengte van de elektriciteitskabel aangepast+zijn aan de capaciteit en sterkte van de pomp.

Alle elektrische aansluitingen van de pomp, evenals het eventuele verrangen van de elektriciteitskabel, dieren, om ieder gevaar te vermiijden, te worden uitgevoerd door een erkendvakman. Bij het aanleggen van deze elektrische aansluitingen dient men het schema te gebruiken dat zich onder de beschemkap van het aansluitcompartment van de motor bevindt.

Goed controlleren of alle elektrische aansluitingen stevig zich aangedrukt en waterdicht zich afgesloten, voordat er spanning op het apparaat worden gezet.

De voorbekabeling die zich eventuele nog op enkele van unsere pompen bevindt, dient te worden verwijderd wanner de pomp definitief op het elektriciteitsnet worden aangesloten. Deze worden namelijk uitsluitend in de fabriek gebruikt voor testdoelinden tijdens de verschillende productiestadia.

INSTALLATIE

De zwembadpomp installeren door de ladingverliezen zoveel möglich te beperken en de afstanden na te leven, namelijk minimum 3,5m tussen de pomp en het zwembad zoals verduidelijk in de installmentenorm. De aanzuigleiding要去 met eenkleine stijgende helling in de richting van de pompas geinstalleerd worden. Controleren of de aansluitingen goed vastzitten en waterdicht bijn. Zorgen dat deze ledingen Niet overmatig geblokkeerd worden. Voor plastic materialen de dichtheid alleen met Teflon bewerkstelligen. De aanzuigleiding za een diameter hebben die ongeveer gelijk is aan die van de persleiding. Niet-verluchtc of vochtige locaties vermijden. Voor de motor要去 de koellucht vrijelijk kannen circuleren.

BELANGRIJK: De rotatierichting controeren alvorens de motor definitief aan te sluiten.

START- EN AANZUIGINSTRUCTIES: Het lichaam van de voorfilter met water vullen tot de aanzuigleiding. De pomp nooit zonder water gebruiken, dit water is nodig voor het koelen en smeren van de mechanische afsluier. Alle kleppen van de aanzuigen persleidingen openen alsook de ontluchtingsvoorziening van de filter indien aanwezig (alle lucht moet uit de aanzuigleidingen verwijderd worden). De broep starten en voldoende lang wachten totdat het aanzuigen begint. Vijf minuten wachten tot het aanzuigen begint, is Niet overdreven lang (de wachtijd voor het aanzuigen is afhankelijk van de aanzuighooegt en de lengte van de aanzuigleiding). Indien de pomp Niet start of Niet aanzuijt, de gids voor het opsporen van storingen raadplegen.

ONDERHOUD

1. De pomp volledig van de netvoeding ontkoppelen alvorens het deksel te openen en de voorfilter te reinigen. De korf van de voorfilter regelmatig reinigen, Niet op de korf kloppen om hem te reinigen. De pakking van het deksel van de voorfilter controeren en indien nodig verrangen.
2. De motoras is gemonteerd op zichsmerende lagers die in de toekomst nicht更是 gesmeerd moeten worden.
3. De motor schoon en droog honden en zorgen dat de ventilatiegaten nicht verstopt raken.
4. Af en toe kan de mechanische aflsluiter lekken en moet hij verrangen worden.
5. Met uitzondering van het reinigen van het zwembad, moeten alle reparatie- en onderhoudsinterventions verplichtuitgevoerd worden door een bevoegde vertegenwoordiger van Hayward® of een andere gekwalificeerde persoon.

Slijtageonderdelen van de hieronder genoemde pomp要去en worden onderhonden volgens hun geschatte levensduur:

Geschatte levensduur van slijtonderdelen:

Pakkingset (voorfilter, behuizing, bevestigingen, afvoer) 2aar

Contactstrip

1

jaar

1

jaar

2 jaar

OVERWINTEREN

1. De pomp leegmaken door de aftappluggen te verwijderen en ze in de korf van de voorfilter te bewaren.
2. De pomp ontkoppelen, de leidingaansluitingen verwijderen en de volledige groep op een droge en verluchtte plaats bewaren of ten minste de volgende voorzorgsmaatregel treffen: de pomp ontkoppelen, de 4 bevestigingsbauten verwijderen waarmee het pomplicaam aan de motorsteun bevestigd is en het geheel op een droge en verluchtte plaats bewaren. Het pomplicaam en de voorfilter beschermen door ze te bedekken.

OPMERKING: Alvorens de pomp opniew in gebruik te nemen, alle interne onderdelen reinigen door stof en afzettingen, enz. te verwijderen.

ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD

GEBRUIKEN.

MOGELIJKE STORINGEN EN OPLOSSINGEN

1. De elektrische aansluitingen, schakelaars of relais controleren, de circuitonderbrekers of zekeringen controleren.
2. Controlleren of de motor vrijelijk kan roteren.

B) De motor stopt, het volgende controleren.

1. De kabels, aansluitingen, relais, enz.
2. De spanningsval waar de motor (wordt vaak peroorzaakt door te zwakke kabels).
3. Of er geen vastloping of overbelasting is (door de geabsorbeerde stroomsterkte af te lezen).

OPMERKING: De motor van uw pomp is voorzien van een thermische beveiliging die, bij overbelasting, het circuit automatisch za uitschakelen en zal vermijden dat de motor beschadigd worden. Deze inschakeling worden gegenereerd door abnormale werkingsomstandigheden die gecontroleerd en gecorrigeerd要去en worden. De motor zal zonder enige interventie opnieuw starten zodia de normale werkingsomstandigheden hersteld+zijn.

C) De motor sputtert, maar start Niet. Indien geen fase onderbroken is, controleren of de condensator Niet beschadigd is.

D) De pomp zuigt nicht aan

1. Controlleren of het lichaam van de voorfilter met water gemuld is, of de pakking van het deksel schoon en goed geplaatst is en of geen enkele luchtopname maybeijk is. Indien nodig de borgschroeven van het deksel opnieuw vastdraaien.
2. Controlleren of alle aanzuig- en perskleppen geopend en nicht-verstopt zich en of alle aanzuigopeningen van het zwembad volledig ondergedompeld zich.

3. Controlleren of de pomp aanzuigt door het aangezogen materiaal zo zich möglichk in de buurt van de pomp vrij te geben. a) indien de pomp Niet aanzuigt ondanks een voldoende voorraad aanzuigwater.

4. De boute en leidingaccessoires aan aanzuigzijde opnieuw vastdraien.

5. De spanning verifierten om te controleren of de pomp gegen de juiste snelheid draait.
6. De pomp openmaken en controlleren of niets binnen in aanwezig is dat verstopping verooorzaakt.
7. De mechanische aufsluiter verrangen.
   b) Indien de pomp normal aanzuigt, de aanzuigleiding en de voorfilter controeren. Ze zouden verstopt konnen zitten of luchtopname konnen veroorzaken.

E) Debietdaling. Algemeen controeren:

1. of er in de aanzuigleidingen of in de Voorfilter geen verstopping of versmalling voorhanden is, en ook of de diameter van de leidingen voldoende is.
2. of er in de retourleidingen of in de filters geen verstoppingen of versmallingen voorkomen (in dat geval zal de afvoermanometer een zeer sterke drukstijging aangeven)
3. of er bij de aanzuiging geen lucht binnendringt (in dat geval za het water in de afvoerleiding of via het deksel van de voorfilter zichtbare luchtbellen bevatten).
4. of de pomp nicht gegen te lage snelheid draait (spanningsverval).

F) Pomp maakt lawaai, het volgende controlleren.

1. Of geen enkele luchtopname of -aanwezigheid tot geklapper in de pomp leidt.
2. Of er geen cavitatie veroorzaakt worden door een onvoldoende diameter of een beperking van de aanzuigleiding. Een te groe persleiding kan eveneens tot cavitatie leiden. Of correcte leidingen gebruikt worden of de leidingen indien nodig ontluchten.
3. Of geen trillingen ontstaan door een verkeerde montage.
4. Of zich geen vreemde voorwerpen in het pomplicham bevinden.
5. Of de motorlagers Niet vastlopen door een te grote speling, roest of aanhoudende oververhitting.

ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD

GEBRUIKEN.

HAYWARD®

POMPA CENTRIFUGA

MANUALE PER L'USO

Onze consumptenproduten in de Europese Unie, bestemd voor verkoop aan consumpten en gebruikers, hebben een garantie in overeenstemming met de geldende regelgeving inzake consumptenbescheming. Op alle HAYWARD®-producten geldt een garantie van 3aar vanaf de aankoop voor alle materiaal- of fabricagefouten. Indien u gebruik wil maken van deze garantie, moet u het aankoopbewijs waarop de aankoopdatum vermeld staat meesturen. We raden u daarom aan uw factuur te bewaren.

De garantie van HAYWARD® is beperkt tot het herstellen of verrangen, zoals gekozen door HAYWARD®, van defecte producten, voor zover ze in normale gebruiksomstandigheden en in overeenstemming met de richtlijnen van het gebruikershandboek gebruikt werden, ze Niet gewijzigd werden en uitsluitend met HAYWARD®-onderdelen en -componenten gebruikt werden. De garantie geldt nicht voor schade door vorst en chemicaliën. Alle andere kosten (transport, werkuren, enz.) zijn uitgesloten van garantie.

HAYWARD® kan nicht aansprakelijk worden gesteld voor directe of indirecte schade die voortvloeit uit een verkeerde installmentie, een verkeerde aansluiting of een verkeerd gebruik van een product. Om uwrecht op garantie uit te oefenen en de herstelling of verwangting van een article aan te vragen, moet u contact met uw verdeler opnemen.

Geen enkele uitrusting die waar onsne fabriek terugestuurd wordt, wordt zonder onsne voorafgaande schriftelijke goedkeuring aanvaard.

De garantie geldt nicht voor reserveonderdelen (zie onderhoudsgedeelte van de handleiding).

Bepaling betreffende afgedankte elektrische en elektronische apparatuur. Overeenkomstig Richtlijn 2012/19/EU betreffende het beheer van afgedankte elektrische en elektronische apparatuur要去 deze pomp maar een apart verzamelpunt worden gebracht. Neem contact op met uw distributeur voor meer informatie.
