BEDIENUNGSANLEITUNG Max Flo XL HAYWARD

BEWAHREN SIE DIESES HANDBUCH FÜR EINE SPÄTERE EINSICHTNAHME AUF

HAYWARD

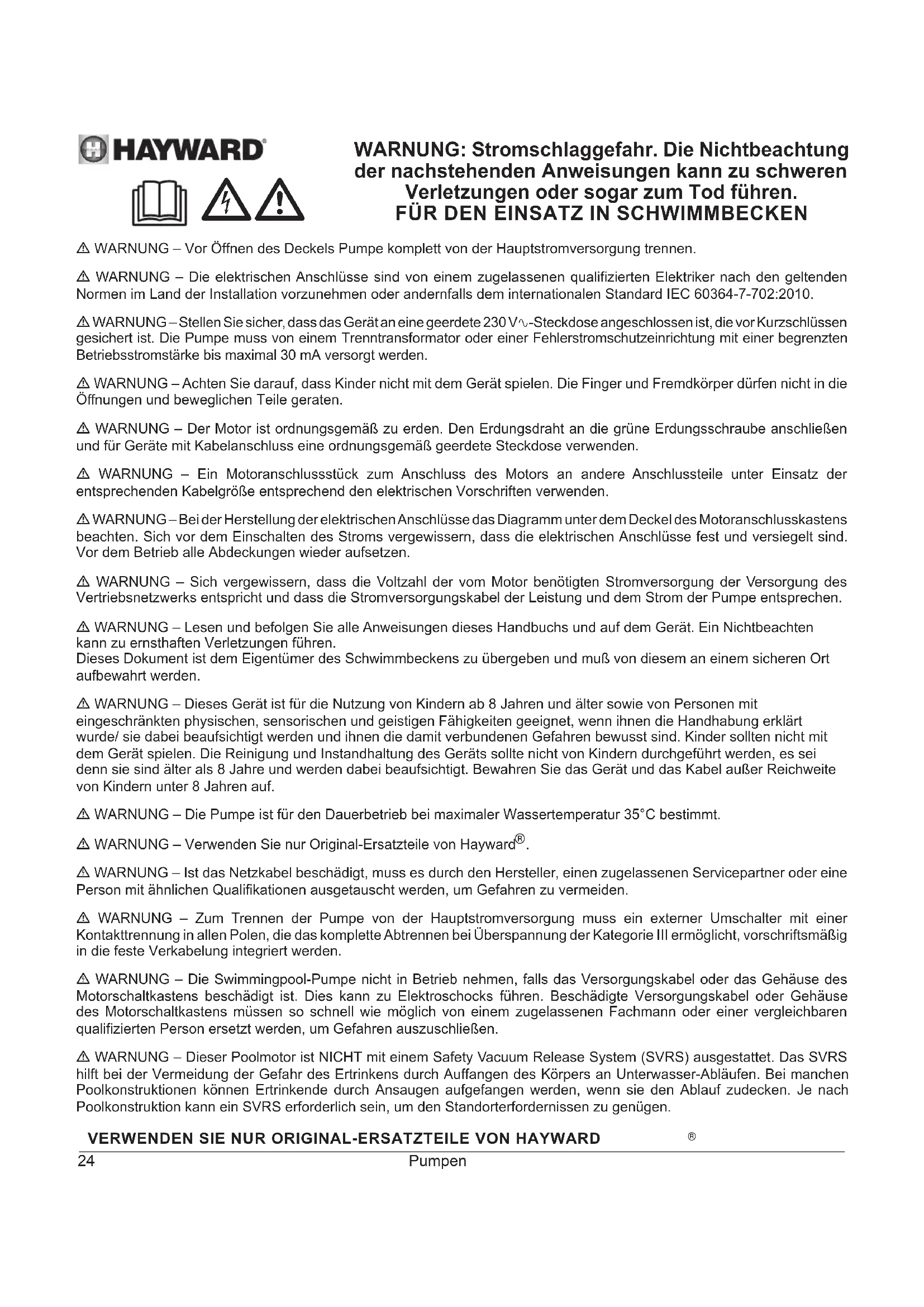

WARNING: Stromschlaggefahr. Die Nichtbeachtung der nachstehenden Anweisungen kann zu schweren

Verletzungen oder)sogar zum Tod fuhren. FÜR DEN EINSATZ IN SCHWIMMBECKEN

WARNING - Vor Öffnen des Deckels Pumpe komplett von der Hauptstromversorgung trennen.
WARNUNG - Die elektrischen Anschlüsse sind von einem zugelassenen qualifizierten Elektriker nach den geltenden Normen im Land der Installation vorzunehmen oder andernfalls dem internationalen Standard IEC 60364-7-702:2010.
WARNUNG - Stellen Sie sicher, dass das Gerät an eine geerdete 230V / v Steckdose angeschlossen ist, die vor Kurzschlüssen geschichert ist. Die Pumpe muss von einem Trenntransformator oder einer Fehlerstromschutzeinrichtung mit einer begrenzten Betriebsstromstände bis maximal 30 mA versorgt werden.
WARNING - Achten Sie darauf, dass Kinder nicht mit dem Gerät speien. Die Finger und Fremdkörper)duren nicht in die Öffnungen und beweglichen Teile geraten.
WARNING - Der Motor ist ordnungsgemäß zu erden. Den Erdungsdraht an die grüne Erdungsschraube anschließen und für Geräte mit Kabelanschluss eine ordnungsgemäß geerdete Steckdose verwenden.
WARNUNG - Ein Motoranschlussstück zum Anschluss des Motors an andere Anschlussteile unter Einsatz der entsprechenden Kabelgroße entsprechend den elektrischen Vorschriften verwenden.
WARNUNG - Bei der Herstellung der elektrischen Anschlüsse das Diagramm unter dem Deckel des Motoranschlusskastens beachten. Sich vor dem Einschalten des Stroms vergewissem, dass die elektrischen Anschlüsse fest und versiegelt sind. Vor dem Betrieb alle Abdeckungen wieder aufsetzen.
WARNING - Sich vergewissern, dass die Voltzahl der vom Motor benötigten Stromversorgung der Versorgung des Vertriebsnetzwerks entspricht und dass die Stromversorgungskabel der Leistung und dem Strom der Pumpe entsprechen.
WARNING - Lesen und befolgen Sie alle Anweisungen these Handbuchs und auf dem Gerät. Ein Nichtbeachten kann zu ernsthaften Verletzungen führen.
Dieses Dokument ist dem Eigentümer des Schwimmbeckens zu übergeben und muß von thism an einem sicheren Ort aufbewahrt werden.
WARNUNG - Dieses Gerät ist für die Nutzung von Kindern ab 8 Jahren und äther sowie von Personen mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten geeignet, wenn他们在 die Handhabung erklär wurde/ sie bereits beaufsichtigt werden und他们在 die damit verbundenen Gefahren bewusst sind. Kinder sollenn nicht mit dem Gerät speien. Die Reinigung und Instandhaltung des Geräts sollte nicht von Kindern durchgeführt werden, es sei dessie sind äther als 8 Jahre und werden bereits beaufsichtigt. Bewahren Sie das Gerät und das Kabel außer Reichweite von Kindern unter 8 Jahren auf.
WARNING - Die Pumpe ist für den Dauerbetrieb bei maximaler Wassertemperatur 35^ bestimmt.
WARNING – Verwenden Sie nur Original-Ersatzteile von Hayward®.
WARNING - Ist das Netzkabel beschädigt, muss es durch den Hersteller, einen zugelassenen Servicepartner oder eine Person mit ähnlichen Qualifikationen ausgetauscht werden, um Gefahren zu vermeiden.
WARNING - Zum Trennen der Pumpe von der Hauptstromversorgung muss ein externer Umschalter mit einer Kontakttrennung in allen Polen, die das komplette Abtrennen bei Überspannung der Kategorie III erhögt, vorschäftsmäßig in die feste Verkabelung integriert werden.
WARNUNG - Die Swimmingpool-Pumpe nicht in Betrieb besteht, falls das Versorgungskabel oder das Gehäuse des Motorschaltkastens beschädigt ist. Dies kann zu Elektroschocks führen. Beschädigte Versorgungskabel oder Gehäuse des Motorschaltkastens müssen sochnell wie möglich von einem zugelassenen Fachmann oder einer vergleichbaren qualifizierten Person ersetzt werden, um Gefahren auszuschreiben.
WARNUNG - Dieser Poolmotor ist NICHT mit einem Safety Vacuum Release System (SVRS) ausgestattet. Das SVRS hilft bei der Vermeidung der Gefahr des Ertrinkens durch Aufgangen des Körpers an Unterwasser-Abläufen. Bei manchen Poolkonstruktionen können Ertrinkende durch Ansaugen aufgegangen werden, wenn sie den Ablauf zudecken. Je nach Poolkonstruktion kann ein SVRS erforderlich sein, um den Standorterfordernissen zu genügen.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

⑧

ALLGEMEINES:

Pumpe in richtiger Entferung zum Becken aufstellen, um die Verbindung zwischen Ansaugöffnung und Pumpe so kurz wie möglich zu halten und umunnöting Druckverlust im Hydraulik-Kreislauf zu vermeiden.

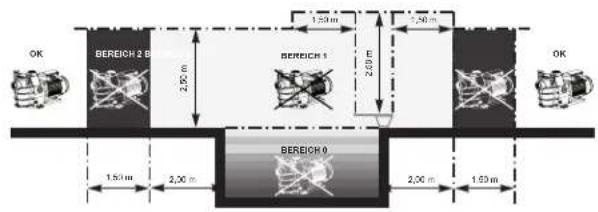

Der Sicherheitsabstand gemäß der geltenden Installationsnorm muß jeder unbedingt beachtet werden (mindestens 3.5 Meter zur Einhaltung der Norm VDE0100). Installieren und verwenden Sie das Produkt auf einer Höhe von weniger als 2000m

Pumpe an einem belufteten, trockenen Ort aufstellen. Für einen ordnungsgemänen Betrieb des Motors muss die Luft frei um die Pumpe zirkulieren konnen, umihn auf natürliche Weise zu beluften. Regelmäßig prufen, ob Gegenstände, Blätter oder andere störende Objekte die Motorkühlung verstopfen.

Die Pumpe muß so aufgestellt werden, dass der Außenschalter zur Abschaltung, der in das Fixgehäuse integriert ist, sightbar und leicht zugänglich ist. Der Schalter muss sich in der Höhe der Pumpe befinden.

Die Pumpe muß konstant mit 8 mm Beton-Schwellschauben auf einen Betonsockel befestigt werden, die an die Stellen eingeschraubt werden, an denen zuvor Montagelöcher gebohr worden sind. Es mussen Sicherungsscheiben eingesetzt werden, um jegliches Lockern der Schwellenschauben mit der Zeit zu vermeiden. Falls die Pumpe auf einen Holzsockel montiert werden soll, müssen 8 mm Sechskant-Holzschauben sowie Sicherungsscheiben verwendet werden, um jegliches Lockern mit der Zeit zu vermeiden.

Der Schalldruck der Hayward® Pumpen liegt unter 70 dBA.

Notwendige Vorkehrungen:

• Pumpe erden: Pumpe niemals in Betriebnehmen, solange diese nicht geerdet ist.
• Pumpe mit einem Kabel vom Typ H07RN-F 3G1,5mm² anschließen.
  30mA Summenstromwandler vorsen, um Menschen vor elektrischen Schocks zu schutzen, die durch einen möglichen Rf3 der elektrischen Isolierung des Gerats entstehen konnen.
  Schutz gegen Kurzschlisse vorsehen (die Bestimmung des Kalibers richtet sich nach dem auf dem Motorschild angegebenen Wert).
  Abschaltmogglichkeit vom Stromversorgungsnetz vorshen, die eine Kontakttrennung auf allen Polen besitzen, um ein komplettes Abschalten bei Überspannung der Kategorie III zu gewährleisten.

Einphasen-Elektromotor:

Unsere einphasigen Motorpumpen besitzen einen thermischen Schutz, der bei Überlast oder Überhitzung der Motorspule reagiert. Dieser Schutz stellt sich automatisch wieder zurück, sobald die Spulentemperatur sinkt.

Dreiphasen-Elektromotor:

Bei dreiphasigen Motoren muß der interne Wärmeschutz (Schraubenklemmen) seriell in der Steuerlinie des Leistungskontaktes der Pumpe verbunden werden.

Die Rotationsrichtung des Motors vor dem endgültigen Anschluß des Pumpenmotors überprüfen (zu dieserzweck wird ein Etikett vorgesehen und auf dem Pumpenmotor angebracht; es gibt die Rotationsrichtung des Motors an).

Falls die Vorschrift dies vorsieht und unabhängig vom verwendenten Motortyp, muß darüber den hier aufgezahnten Maßnahmen zusammen ein magnetisch-thermischer Schutz installiert werden, der gemäß den Angaben auf dem Motorschild kalibriert werden muß.

Die Tabelle auf Seite 49 zeigt die verschiedene Merkmale unserer Pumpenmotoren an.

HAYWARD

Elektrischer Anschluss: Sicherstellen, daß die für den Motor erforderliche Versorgungsspannung der des Versorgungsnetzes entspricht und daß Stromkabelabschnitt und -länge der Leistung und Intensität der Pumpe entsprechen.

Sämtliche elektrischen Anschlüsse der Pumpe sowie der eventuelle Austausch des Stromkabels müssen von einem qualifizierten Fachmann durchgeführt werden, um jegliche Gefahr auszuschreiben.

Hinsichtlich dieser Stromanschlüsse: siehe Schema unter der Klappe der Plakette mit den Klemmen des Motors.

Vor dem Zuschalten der Spannung prufen, ob die elektrischen Anschliffe genugend angezogen und dicht sind.

Die eventuelle Vorverdraughtung auf einigen unserer Pumpenmodelle muß für den definitiven Anschluß der Pumpe an die Stromversorgung entgenommen werden. Diese Vorverkabelung dient lediglich wertsseitigen Testzwecken während der Herstellungssphase.

INSTALLATION

Swimmingpool-Pumpe so installmenten, dass so viel Druckverlust wie möglich vermieden wird. Dabei vorgeschrieben Abstand über mindestens 3,5 m zwischen Pumpe und Becken wie in Installationsnorm NFC 15 100 beschreiben einhalten. Die Ansaugleitung muss mit einer leicht ansteigenden Schräge in Richtung Pumpenachse installiert werden.

Sicherstellen, dass die Anschlüsse fest angezogen und dicht sind. Dabei vermeiden, dass diese Schläuche zu fest angezogen werden. Bei den Kunststoffen Dichtheit ausschließlich durch Teflon sicherenstellen. Der Ansaugschlauch muss einen großeren oder zumindest gleich große Durchmesser wie der Auslasssschlauch besitzen. Unbeluftete oder feuchtes Stellplatzvermeiden. Für den Motor ist eine frei zirkulierende Kuhlerluft notwendig.

WICHTIG: Vor dem endgültigen Anschließen des Motors Drehrrichtung prufen.

ANWEISUNGEN ZUM STARTEN UND ANFÜLLEN: Gehäuse des Vorfilters bis auf Höhe des Ansaugschlauchs mit Wasser ausflüssen. Pumpe nie ohne Wasser in Betrieb besteht. Das Wasser ist zur Kühlung und Befeuchtung des mechanischen Verschlusses notwendig. Sümmtliche Ventile der Ansaug- und Ablasseitungen öffnen,ebinso die Filterentlufung, falls vorhanden. (In den Ansaugleitungen darf keine Luft mehr vorhanden sein). Maschine starten und einige Zeit vor dem Anflullen warten.

Fünf Minuten sind eine angemessene Wartezeit vor dem Anfullen (das Anfullen hangt von der Ansaughe und der Länge des Ansaugschlauchs ab). Falls die Pumpe nicht startet oder sich nicht anfüllt, Leitfaden zur Fehlersuchelesen.

INSTANDHALTUNG

1. Ziehen Sie die Pumpe komplett von der Netzstromversorgung ab, bevor Sie den Deckel öffnen und den Vofilter reinigen. Vorfilterkorb regelmäßig reinigen, nicht auf den Korb schlagen, umihn zu reinigen. Dichtung des Vofilterdeckels prufen und gegebenenfalls ersetzen.
2. Die Motorache ist auf selbst schmierenden Lagern montiert, die keiner weiteren Schmierung bedürfen.
3. Motor sauber und trocken halten und sicherstellen, daß die Luftrungsöffnungen nicht verstopft sind.
4. Der mechanische Verschluß kann gelegentlich und nicht werden und muß in dieser Fall ersetzt werden. Bei diesen Austausch die Anweisungen beachten.
5. Abgesehen von der Reinigung des Schwimmbeckens mussen samtliche Reparatur-, Instandhaltungs- oder Wartungsarbeiten unbedingt durch einen zugelassenen Hayward® Reparatur oder eine andere qualifizierte Person durchgefuhrt werden.

Verschleibeile der unten genannten Pumpe sollenn entsprechend ihrer geschätzten Lebensdauer gewartet werden:

Geschätzte lebensdauer der verschleissteile:

Wellendichtung

Motorlagersatz

Dichtungssatz (vorfilter, gehäuse, anschlüsse, ablauf)

Kondensator

1 jahr 2 Jahre 2 jahre

ÜBERWINTERUNG

1. Pumpe leeren durch Abnehmen samedlicher Ablassstopfen, diese im Vorfilterkorb aufbewahren.
2. Pumpe abtrennen, Schlauchanschlüsse abnehmer und komplettes Set an einem trockenen, gut belufteten Ort aufbewahren bzw. mindestens folgende Vorsichtsmaßnahme durchführten: Pumpe abtrennen, die 4 Befestigungsbolzen des Pumpengehauses am Motorträger abnehmer und alle Bestandteile an einem trockenen, gut belufteten Ort aufbewahren. Daraufhin Pumpenkörper und Vorfilter durch Abdecken schützen.

HINWEIS: Vorder erneuten Inbetriebnahme der Pumpe samlliche inneren Teile durch Entfernen von Staub, Kalkablagerungen, etc. reinigen.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

⑧

MÖGLICHE PANNEN UND IHRE Lösungen

A) Der Motor springt nicht an

1. Elektrische Anschluss, Schalter oder Relais, ebenso Stromunterbrecher oder Sicherungen prufen.
2. Manuell sicherstellen, daß der Motor frei dreht.

B) Motorhalt an, Prufen Sie

1. Kabel, Verbindungen, Relais, etc.
2. Spannungsabfall am Motor (häufig durch zu schwache Kabel verursacht).
3. Ob VerschleB oder Überlast auftreten (durch Ablesen der aufgenommenen Ampere-Leistung).

HINWEIS: Einphasen-Motor: Der Motor ihrer Pumpe ist mit einem thermischen Schutz ausgerüstet, der bei Überlast den Stromkreislauf automatisch abschaltet und damit Motorschäden vermeidet. Dieses Auslösen des Schutzs wird durch anormale Nutzungsbedingungen verursacht, welche geprüft und korrigiert werden müssen. Der Motor startet automatisch neu und ohne Eingreifen von außen, sobald die normalen Betriebsbedingungen wieder hergestellt sind.

Dies gilt nur fur Einphasen-Motoren. Dreiphasen-Motoren: Sie müssen mithilfe einer Sicherung angeschlossen werden, die bei Überlastung neu eingeschaltet werden muß.

C) Der Motor brummt, startet aber nicht, prufen ob: eine Phase abgetrennt oder der Kondensator beschädigt ist.

D) Die Pumpe fullt sich nicht an

1. Sicherstellten, daß der Vorfilterkorper voll mit Wasser gefüllt ist, die Deckeldichtung sauber und richtig angebracht ist und kein Eindringen von Luft möglich ist. Falls notig Feststellschrauben des Deckels nachziehen.
2. Sicherstellen, daß samentliche Ansaug- und Ablassventile geöffnet und nicht verstopft sind und daß alle Ansaugöffnungen des Schwimmbeckens komplett unter Wasser stehen.
3. Durch Freihalten der Ansaugung so nahe wie möglich an der Pumpe prufen, ob die Pumpe ansaugt:

a) falls die PumpeTOTz ausreichender Auffullung mit Wasser nicht ansaugt

1. Bolzen und Rohrbestandteile an der Ansaugsite nachziehen.
2. Spannung prufen, um Sicherzustellen, daß die Pumpe mit der richtigen Geschwindigkeit lauft.
3. Pumpe öffnen und sicherstellen, daß im Inneren nichts verstopt ist,
4. Mechanischen Verschluß ersetzen

b) Falls die Pumpe normal ansaugt, Ansaugleitung und Vorfilter prufen, die verstopft sein konnten oder Luft einlassen konden.

E) Abnahme des Durchsatzes, allgemein überprüfen:

1. Wenn keinerlei Verstopfung oder Verengung in den Ansaugleitungen oder im Vorfilter auftritt und wenn der Durchmesser der Leitungen nicht ausreicht.
2. Wenn keinerlei Verstopfung oder Verengung in den Auslassen oder den Filtern auftritt (in thisem Fall weist das Druckmanometer eine sehr hohe Druckerhöhung auf)
3. Wenn am Einlauf keinerlei Luft eintritt (in thisem Fall das Fehlen von Luftblaschen beim Abla oder über den Deckel des Vorfilters überprüfen)
4. Wenn die Pumpe bei zu niedriger Geschwindigkeit arbeitet (Spannungsabfall).

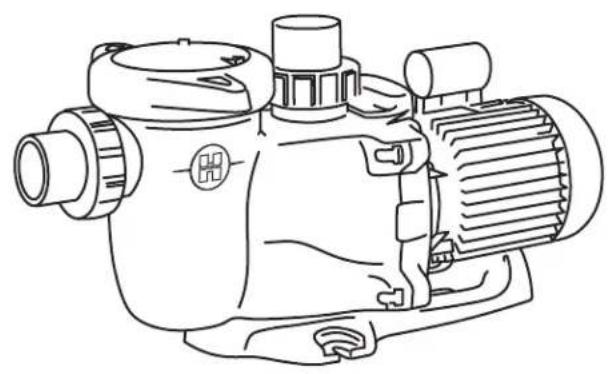

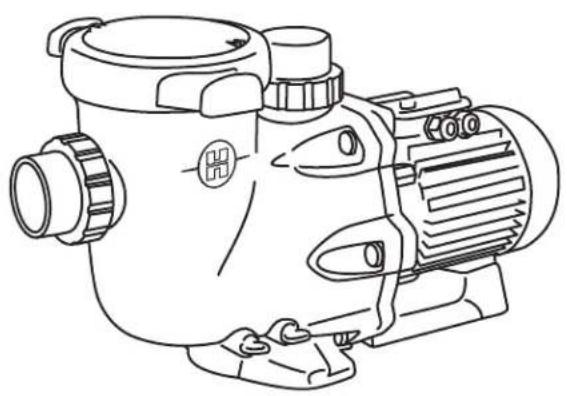

F) Die Pumpe ist sehr laut, sicherstellen.

1. Daß kein Luft einlass oder vorhandene Luft beim Ansagen dumpfes Knistern in der Pumpe verursacht.
2. Daß kein Hohlsog durch einen zu engen Durchmesser oder eine verengte Ansaugleitung auffritt.

Eine zu große Leitung am Auslass kann ebenfalls zu Hohlsog führen. Richtige Rohrgrößen verwenden oder Rohre falls notig entlüften.

1. Daß keine Vibrationen durch falsche Montage entstehen.
2. Daß sich kein Fremdkörper im Pumpenkörper befindet.
3. Daß die Motorlager nicht durch zu weites Spiel, durch Rost oder durch langere Überhitzung verschlüssen sind.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

⑧

CENTRIFUGAALPOMP

GEBRUIKERSHANDBOEK

DIT HANDBOEK BEWAREN VOOR TOEKOMSTIG GEBRUIK

HAYWARD

Elektrische driefasemotor :

Mechanische verzegeling

Motorlagerset

A) De motor start nicht

ANVÄND ENDAST HAYWARD

© ORIGINAL RESERVDELAR

ALLMÄNT

GARANTIEBEDINGUGEN UND AUSSCHLUSSE FÜR LÄNDER DER EUROPÄISCHEN UNION

Innerhalb der Europäischen Union gilt für unsere für den Verkauf an Endverbraucher und Nutzer bestimmten Produkte die Gewährleistung (gesetzliche Garantie) gemäß dem jeweils geltenden Verbraucherrecht. Für ALLE Produkte von HAYWARD gitt ab Kaufdatum eine 3-jährige Garantie auf Herstellungs- oder Materialfehler. Zur Geltendmachung der Garantie legen Sieitte den Kaufnachweis mit dem Kaufdatum vor. Daher empfehlen wir Ihnen, den Kaufbeleg gut aufzubewahren.

Die von HAYWARD gewährte Garantie beschrankt sich nach HAYWARD Wahl auf die Reparatur oder den Ersatz der mangelhaften Produkte, vorausgesetzt, dass diese entsprechend den in der Benutzeranleitung gemachteten Anweisungen einer normalen Benutzung unterzogen wurden, auf keinerlei Weise verändert wurden und unter der Bedingung, dass diese ausschließlich mit Bau- und Ersatzteilen von HAYWARD verwendet wurden. Auf Frost und Chemikalien zurückzuführende Schäden sind von der Garantie ausgeschlossen. Alle anderen Kosten (Transport, Arbeitszeit etc.) sind von der Garantie ausgeschlossen.

HAYWARD^® haftet nicht für direkte oder indirekte Schäden, die durch unsachgemäß Installation bzw. fehlerhaften Anschluss oder Betrieb eines Produkts entstehen.

Um einen Garantieanspruch geltend zu machen und Reparatur oder Ersatz eines Artikels anzufordern, wenden Sie sichitte an ihren Handler.

Ohne unsere vorherige schriftliche Zustimmung nehmen wir keine an unser Werk gesendeten Geräte an.

Verschleibeile sind von der Garantie ausgeschlossen (see maintenance part of the manual) (siehe Wartungsteil des Handbuchs).

GARANTIEVOORWAARDEN EN UITSLUITINGEN VOOR LANDEN VAN DE EUROPESE UNIE

Vorschriften zur Entsorgung von Elektro- und Elektronik-Altgeräten aus gewerblichem Einsatz. Gemäß der Richtlinie 2012/19/EU über Elektro-und Elektronik-Altgeräte müssen Sie diese Pumpe an eine separate Entsorgungsstelle übergeben. => Wenden Sie sich für weitere Informationen an ihre Vertriebsstelle.

NL - MILIEU-INFORMATIE:
