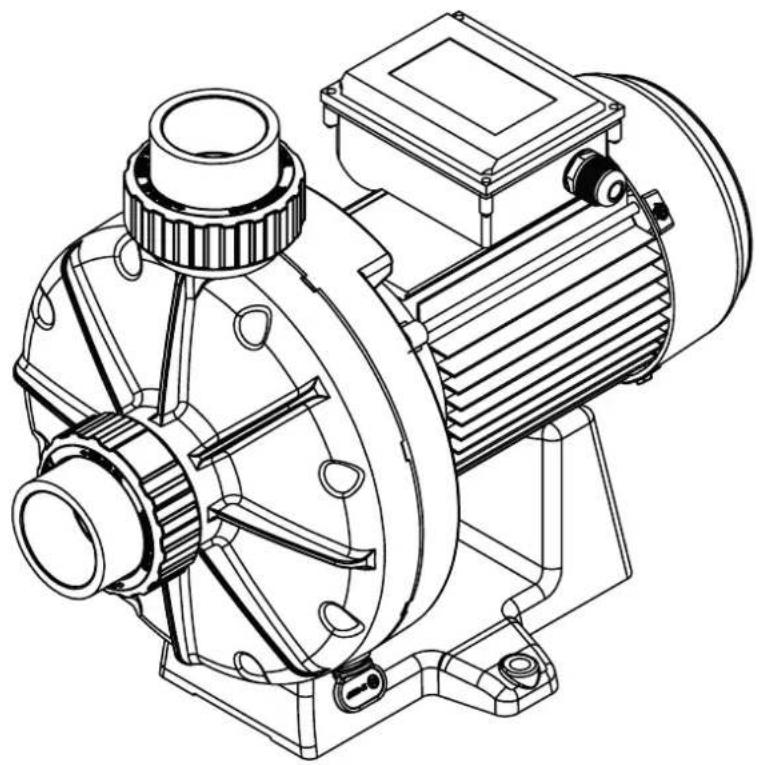

BEDIENUNGSANLEITUNG Booster HAYWARD

BEWAHREN SIE DIESE ANWEISUNGEN AUF

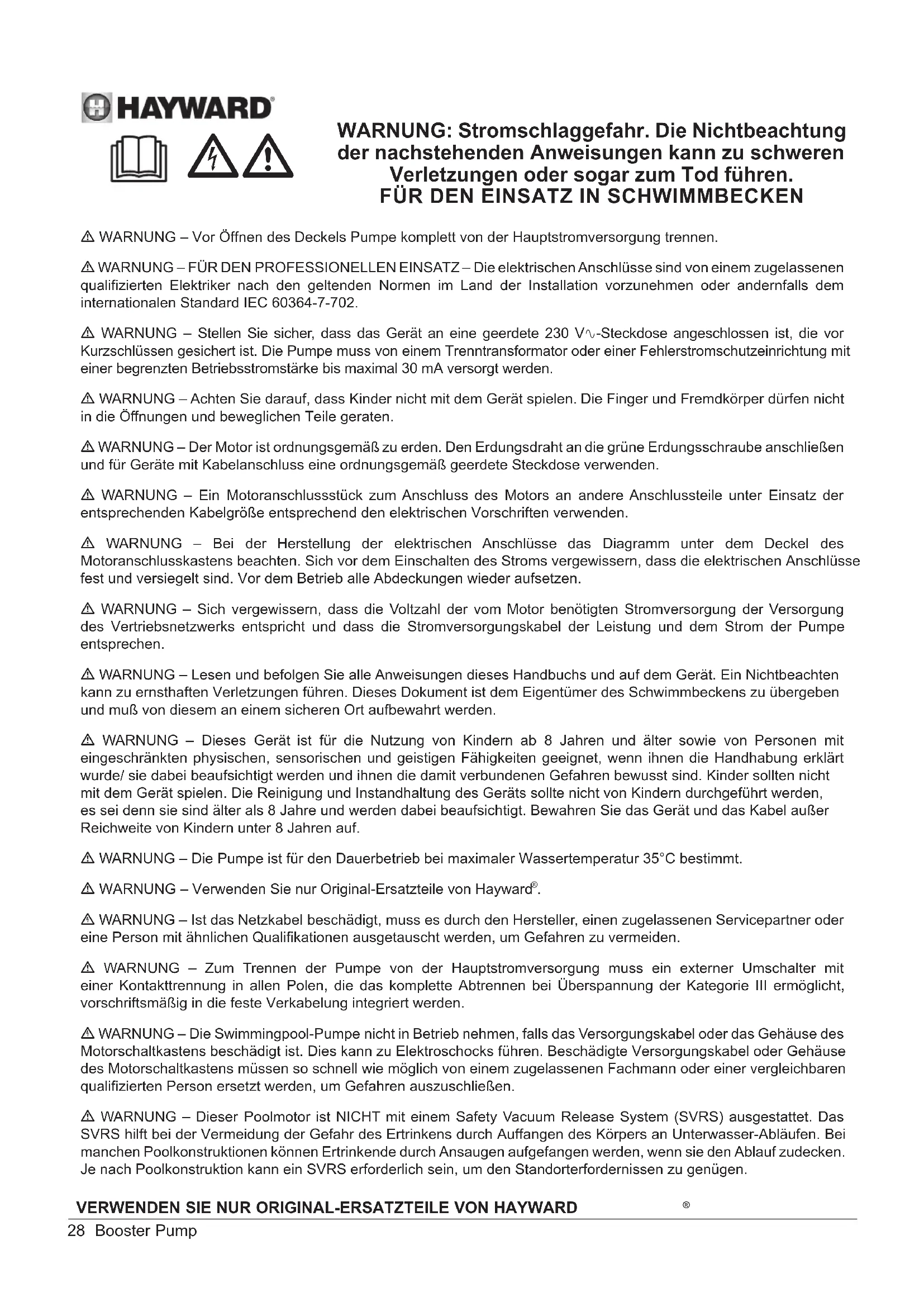

WARNING: Stromschlaggefahr. Die Nichtbeachtung der nachstehenden Anweisungen kann zu schweren Verletzungen oder)sagar zum Tod führen. FÜR DEN EINSATZ IN SCHWIMMBECKEN

WARNING - Vor Öffnen des Deckels Pumpe komplett von der Hauptstromversorgung trennen.
WARNUNG - FÜR DEN PROFESSIONELLEN EINSATZ - Die elektrischen Anschlüsse sind von einem zugelassenen qualifizierten Elektriker nach den geltenden Normen im Land der Installation vorzunehmen oder andernfalls dem internationalen Standard IEC 60364-7-702.
WARNUNG - Stellen Sie sichere, dass das Gerät an eine geerdete 230V Steckdose angeschlossen ist, die vor Kurzschlüssen geschichert ist. Die Pumpe muss von einem Trenntransformator oder einer Fehlerstromschutzeinrichtung mit einer begrenzten Betriebsstromärke bis maximal 30 mA versorgt werden.
WARNING - Achten Sie darauf, dass Kinder nicht mit dem Gerät spielten. Die Finger und Fremdkörper)dürfen nicht in die Öffnungen und beweglichen Teile geraten.
WARNUNG - Der Motor ist ordnungsgemäß zu erden. Den Erdungsdraht an die grüne Erdungsschraube anschlieben und für Geräte mit Kabelanschluss eine ordnungsgemäß geerdete Steckdose verwenden.
WARNING - Ein Motoranschlussstück zum Anschluss des Motors an andere Anschlussteile unter Einsatz der entsprechenden Kabelgroße entsprechend den elektrischen Vorschriften verwenden.
WARNING - Bei der Herstellung der elektrischen Anschlüsse das Diagramm unter dem Deckel des Motoranschlusskastens beachten. Sich vor dem Einschalten des Stroms vergewissern, dass die elektrischen Anschlüsse fest und versiegelt sind. Vor dem Betrieb alle Abdeckungen wieder aufsetzen.
WARNUNG - Sich vergewissem, dass die Voltzahl der vom Motor bestehtigten Stromversorgung der Versorgung des Vertriebsnetzwerks entspricht und dass die Stromversorgungskabel der Leistung und dem Strom der Pumpe entsprechen.
WARNUNG - Lesen und befolgen Sie alle Anweisungen theses Handbuch's und auf dem Gerat. Ein Nichtbeachten kann zu ernsthaften Verletzungen führen. Dieses Dokument ist dem Eigentümer des Schwimmbeckens zu übergeben und muß von thisem an einem sicheren Ort aufbewahrt werden.
WARNUNG - Dieses Gerät ist für die Nutzung von Kindern ab 8 Jahren und äther sowie von Personen mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten geeignet, wenn ihren die Handhabung erklärt wurde/ sie bereits beaufsichtigt werden und ihren die damit verbundenen Gefahren bewusst sind. Kinder sollenn nicht mit dem Gerät speien. Die Reinigung und Instandhaltung des Gerats sollte nicht von Kindern durchgeführt werden, es sei dann sie sind äther als 8 Jahre und werden bereits beaufsichtigt. Bewahren Sie das Gerät und das Kabel außer Reichweite von Kindern unter 8 Jahren auf.
WARNUNG - Die Pumpe ist für den Dauerbetrieb bei maximaler Wassertemperatur 35^ bestimmt.
WARNUNG - Verwenden Sie nur Original-Ersatzteile von Hayward.
WARNUNG - Ist das Netzkabel beschädigt, muss es durch den Hersteller, einen zugelassenen Servicepartner oder eine Person mit ähnlichen Qualifikationen ausgetaucht werden, um Gefahren zu vermeiden.
WARNING - Zum Trennen der Pumpe von der Hauptstromversorgung muss ein externer Umschalter mit einer Kontakttrennung in allen Polen, die das komplette Abtrennen bei Überspannung der Kategorie III ermöglich, vorschrittsmäßig in die feste Verkabelung integriert werden.
WARNUNG - Die Swimmingpool-Pumpe nicht in Betrieb besteht, falls das Versorgungskabel oder das Gehäuse des Motorschaltkastens beschädigt ist. Dies kann zu Elektroschocks führen. Beschädigte Versorgungskabel oder Gehäuse des Motorschaltkastens müssen sochnell wie möglich von einem zugelassenen Fachmann oder einer vergleichbaren qualifizierten Person ersetzt werden, um Gefahren auszuschreiben.
WARNUNG - Dieser Poolmotor ist NICHT mit einem Safety Vacuum Release System (SVRS) ausgestattet. Das SVRS hilft bei der Vermeidung der Gefahr des Ertrinkens durch Aufgangen des Körpers an Unterwasser-Abläufen. Bei manchen Poolkonstruktionen können Ertrinkende durch Ansaugen aufgegangen werden, wenn sie den Ablauf zudecken. Je nach Poolkonstruktion kann ein SVRS erforderlich sein, um den Standorterfordernissen zu genügen.

ALLGEMEINES

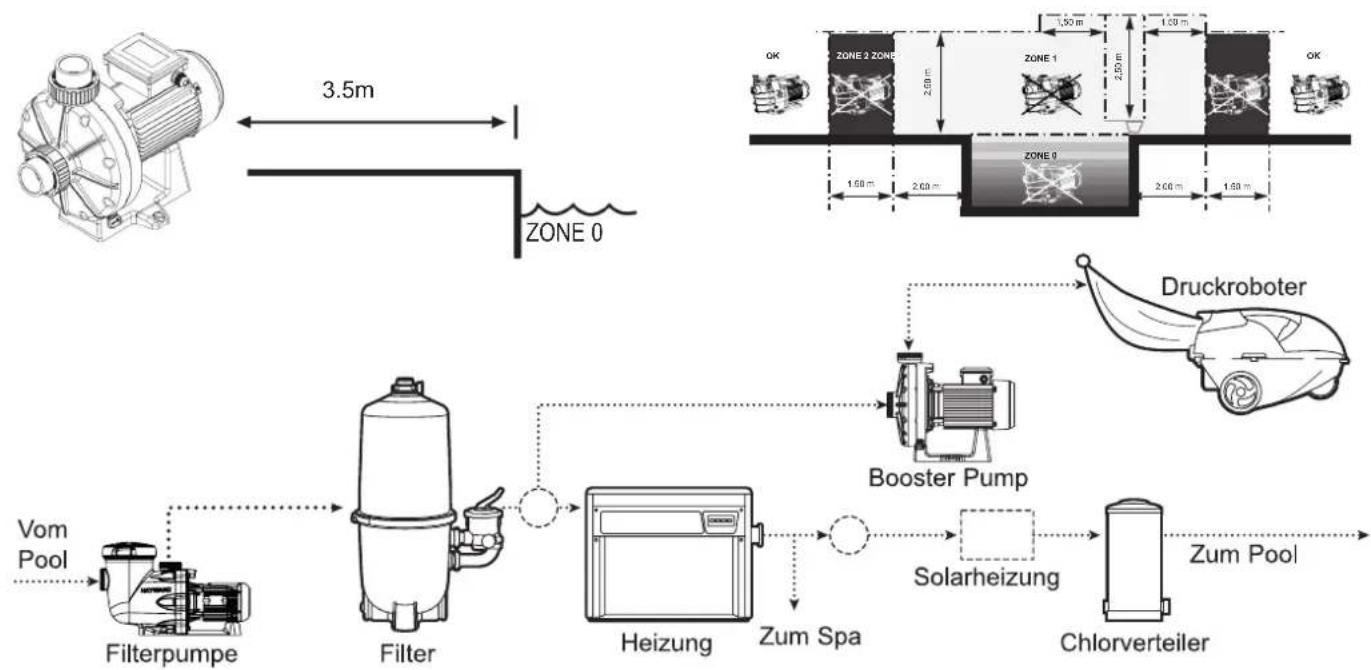

Aufstellung der Pumpe unter Währung eines angemessenen Abstands zum Becken, um die Verbindungslänge zwischen der Saugseite und der Pumpe so gering wie möglich zu halten und damit einen unnützen und excessiven Lastenverlust auf Ebene des Hydraulikkreises zu vermeiden.

Dabei ist der in der geltenden Einrichtungsmorm vorgesehene Sicherheitsabstand einzuhalten (3.5 Meter Minimum, um die Norm VDE0100 zu respektieren). Installieren und verwenden Sie das Produkt auf einer Höhe von weniger als 2000 m.

Die Pumpe in einem belufteten und trockenen Raum aufstellen. Der Motor macht eine ungehinderte Luftzirkulation erforderlich.

Die Pumpe muss so montiert werden, dass der Anschlussstecker und die Wandsteckdose gut sightbar und erreichbar sind Die Pumpe muss so montiert werden, dass der externe Trennschalter, der in die feste Verkabelung integriert wird, gut sightbar und erreichbar ist. Der Umschalter muss sich in der Nähe der Pumpe befinden.

Die Pumpe muss dauerhaft mit geeigneten Vierkantschrauben an einen Beton-Unterbau mit vorgebohrten Lochern befestigt werden. Um den Verlust von mit der Zeit hochsteigenden Vierkantschrauben zu vermeiden, müssen Federscheiben eingesetzt werden. Wir die Pumpe an einen hölzernen Unterbau montiert, müssen Vierkantschrauben für Holz verwendet werden und Federscheiben zur Vermeidung von Schraubenverlust im Laufe der Zeit eingesetzt werden.

Der akustische Druck der Hayward-Pumpen ist niedriger als 70 dBA.

Erforderliche Vorrichtungen:

Erdung der Pumpe.
Pumpe mit einem Kabel vom Typ H07RN-F 3G1,5mm² anschließen.
- Differenzialschutzvorrichtung 30mA zum Schutz vor elektrischem Schlag, der ggf. durch die Beschädigung der elektrischen Isolierung der Ausrüstung verursacht werden kann.
Kurzschlußsicherung (die Auslegung des Kalibers erfolgt in Abhängigkeit vom auf dem Motorschild erfaften Wert.)
Trennvorrichtung der Kreislaufe bei einer Öffnung von 3 mm ist an allen Polen vorzusehen.

Die Einphasenmotoren, mit denen unsere Pumpen ausgerüstet sind, sind mit einem Wärmeschutz versehen, der auf Überlasten oder die unnaturliche Erhütung der Motorspule anspricht. Diese Schutz wird automatisch zurückgestellt, wenn die Spulentemperatur sinkt.

Der Tabelle auf S. 51 sind die entsprechenden Merkmale der Motoren zu entnahmen, mit denen unsere Pumpen ausgestattet sind.se automaticamente quando a temperatura da bobinagem baixar.

Elektrischer Anschluss: Es ist sicherzustellen, daß die für den Motor geforderte Versorgungsspannung mit der Netzspannung übereinstimmt und der Querschnitt sowie die Länge des Versorgungskabels der Leistung und Belastbarkeit der Pumpe entspricht.

Zur Vermeidung von Unfallen werden die elektrischen Anschlüsse der Pumpe und der ggf. erforderliche Austausch des Versorgungskabels von einem befähigten Fachmann ausgeführrt.

Bei der Ausführung dieser elektrischen Anschlüsse ist das Schema unter dem Deckel der Klemmenplatte des Motors hinzuzuziehen.

Vor dem Einschalten sind die Dichtheit und Festigkeit der elektrischen Anschlusses zu prufen.

Die ggf. an einigen unserer Pumpen vorhandene Vorverkabelung ist vor dem endgültigen Anschluß der Pumpe an die Stromversorgung zu beseitigen, da diese Vorverkabelung einzig zu Testzwecken im Rahmen der Fertigungspasen ausgeführrt wurde.

INSTALLATION

Swimmingpool-Pumpe so installieren, dass so viel Druckverlust wie möglich vermieden wird. Dabei vorgeschrieben Abstand über mindestens 3,5m zwischen Pumpe und Becken wie in Installationsnorm NFC 15 100 beschrieben einhalten. Die Ansaugleitung muss mit einer leicht ansteigenden Schräge in Richtung Pumpenachse installiert werden. Sicherstellen, dass die Anschlüsse fest angezogen und dicht sind. Dabei vermeiden, dass diese Schläuche zu fest angezogen werden. Bei den Kunststoffen Dichtheit ausschließlich durch Teflon sicherstellen. Der Ansaugschlauch muss einen größeren oder zumindest gleich große Durchmesser wie der Auslasssschlauch besitzen. Unbeluftete oder feuchte Stellplätze vermeiden. Für den Motor ist eine frei zirkulierende Kühlerluft notwendig.

Um bessere Ergebnisse zu erzielen, empfehlen wir die für die 50mm-Rohre gefelften Verbindungsanschlüsse zu verwenden. Das Filtersystem muss dem Vorverdichter einen Mindestdurchsatz von 2 m3/h Wasser liefern. Der Eingang des Vorverdichtersarf nicht offen an einem horizontalen Rohr angeschlssen werden. Wenn der Vorverdichter unterhalb der Wasserlinie des Pools installiert ist, muss ein Ventil zwischen Vorverdichter und Filtersystem vorgesehen werden. Das Ventil ermöglich den Vorverdichter bei Wartungseingriffen abzutrennen.

Die Komponenten des hydraulischen Systems (Ventil, Winkelstück...) begrenzen den Durchsatz. Um großere Effizienz zu erzielen, begrenzen Sie die Anzahl dieser Komponenten (aber mindestens zwei Ansaugeile vorsehen). Vermeiden Sie bereits hydraulische Komponenten, die Luftteinschlüsse verursichen können.

Tabelle der Abmessungen der Rohrleitungen:

Empfohlener maximaler Durchsatz pro Rohrdurchmesser (Ansaugen)
Rohr-durchmesser(mm)	Durchsatz(m3/h)	Länge des Ansaugrohrs* (mm)	Rohr-durchmesser(mm)	Durchsatz(m3/h)	Länge des Ansaugrohrs* (mm)	Rohr-durchmesser(mm)	Durchsatz(m3/h)	Länge des Ansaugrohrs* (mm)
32	4,5	160	50	10,2	250	75	24,9	375
40	6,6	200	63	18	315	90	36	450

• HINWEIS - Sehen Sie zwischen Eintritt der Ansaugpumpe und dem Rohrleitungszubehör (Winkelstücke, Ventile, usw...) eine gerade Länge (« L » in befindenhendem Schema) vor, die mindestens 5 mal so groß wie der Rohrdurchmesser ist.

Programmierung:

ACHTUNG - Beschädigungsrisiko der Ausrüstung. Der Vorverdichterarfie betrieben werden, wenn das Filtersystem ausgeschaltet ist. Wenn der Vorverdichter im Trockenlauf Funktioniert, wird die Pumpe beschädigt. Dadurch erlischt die Garantie.

Es wird empfohlen einen separaten Timer für den Vorverdichter zu installieren. Stellen Sie die Timer so ein, dass der Roboter spätestens eine halbe Stunde nach dem Filtersystem gestartet wird und spätestens eine halbe Stunde vor dessen Ausschalten gestoppt wird. Die Timer von Filtersystem und Vorverdichter müssen ständig synchronisiert sein, um die korrekte Sequenzierung der Filter- und Reinigungssphasen zu gewährleisten. Bei Ausfall oder Unterbrechung der Stromversorgung der Timer müssen diese neu gestartet werden. Es wird empfohlen, während der ersten 30 Betriebstage einen Reinigungszyklus zu wahlen, der länger als normal vorgesehen dauert. Bei Verwendung eines automatischen Steuerungssystems beachten Sie die Installationsanleitung des Herstellers.

Starten des Vorverdichters:

Bevor der Vorverdichter in Gang gesetzt wird, überprüfen Sie, dass die Pumpe des Filtersystems Funktioniert und ein automatischer Robot er an das System angeschlossen ist. Bei einer Wasserleckage am Vorverdichter oder am Filter, stoppen Sie sofort die Pumpe des Filtersystems und den Vorverdichter und trennen sie die Stromversorgung ab, bevor Sie die Leckage reparieren. Nähern Sie sich nicht dem Vorverdichter oder dem Filter bevor das Wasser aufgehört hat zu fließen. Wenn keine Leckage vorliegt, entfern den Sie sich mindestens 3 Meter von dem Vorverdichter und/oder dem Filter, bevor Sie den Vorverdichter starten.

ACHTUNG - Nur dann zum Filter zurückkehren, um das manuelle Entlüftungsventil zu schreiben, wenn ein gleichmäßiger Wasserfluss darauf vorliegt (keine Luft und keine Mischung aus Wasser und Luft). Ansonsten riskieren Sie schwere Verletzungen.
ACHTUNG - BESCHÄDIGUNGSRISIKO DER AUSRÜSTUNG. Den Vorverdichter nie ohne Wasser einschalten, dess Wasser ist zur Kühlung und Schmierung der Gleitringdichtung nötig. Eine Pumpe NIEMALS im Trockenlauf betreiben. Dadurch konnen die Dichtungen beschädigt und Leckagen und Überschwemmungen verursacht werden. Jegliche Nichteinhaltung dieser Regel hat ein Erlöschen der Garantie zur Folge. Die Pumpe des Filtersystems muss vom dem Vorverdichter eingeschaltet werden. Es istathamzwingendnotwendig,dass derVorverdichter vom Filtersystem ständig mit einem ausreichenden Wasserdurchsatz versorgt wird.Der Vorverdichter ist nicht selbstansaugend.Umenausreichenden Durchsatz zum Vorverdichter zu gewährleisten:

Öffnen Sie alle Ventile an Ein- und Ausgang des Vorverdichters, bevor Sieihn einschalten.

Regeln Sie alle Ventile des Filtersystems so, dass der Vorverdichter während des Betriebs einen ausreichenden Durchsatz erhalten.

Schalten Sie den Vorverdichter nicht ein, bevor Sie einen Druckroboter an das System angeschlossen haben.

Stellen Sie die Timer so ein, dass der Vorverdichter nur eingeschaltet wird, wenn das Filtersystem lauft.

Reinigen Sie das Filtersystem regelmäßig, um zu vermeiden, dass es verstoptf.

ACHTUNG - BESCHÄDIGUNGSRISIKO DER AUSRÜSTUNG. Direkt vor dem Ansagen der Pumpe KEINE Chemikalien in das System des Pools oder des Spas geben. Nicht aufgelöste Chemikalien können die Pumpe beschädigen. Jegliche Nichteinhaltung dieser Regel hat ein Erlöschen der Garantie zur Folge. Wenn es notwendig ist, die Pumpe des Filtersystems aus bestimmten Gründen auszuschalten, muss der Vorverdichter unbedingt vor der Pumpe des Filtersystems ausgeschelt werden.

HINWEIS - Wenn der Vorverdichter von Hayward den Vorverdichter einer existierenden Reinigungsn installation ersetzen soll, muss der Betriebsdruck unter Beachtung der Anweisungen des Herstellers des Reinigers erneut eingestellt werden.

WARTUNG

1. Die Pumpen von Hayward sind mit selbstschmierenden Lagern und Gleitringdichtungen ausgestattet, die keinerlei später Schmierung erfordern.
2. Halten Sie den Motor trocken und sauber und vergewissern Sie sich, dass die Belüftungsöffnungen nicht verstopf sind.
3. Die Gleitringdichtung kann manchmal Leckagen aufweisen oder sich abnutzen. Dann muss sie ausgewechselt werden.
4. Außer dem Reinigen mussen alle Reparatur-, Wartungs- und Instandhaltungsaufgaben unbedingt von einem von Hayward zugelassenen Techniker oder einer Person mit vergleichbaren Qualifikationen ausgeführten werden.

Verschleibeile der unten genannten Pumpe sollen entsprechend ihrer geschätzten Lebensdauer gewartet werden:

Geschätzte lebensdauer der-verschleissteile:

Wellendichtung

2 Jahre oder 10.000 Stunden.

Motorlagersatz

2 Jahre oder 10.000 Stunden.

Dichtungssatz (vorfilter, gehäuse, anschlüsse, ablauf)

2 Jahre oder 25.000 Stunden.

Kondensator

2 Jahre oder 10.000 Stunden.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

ÜBERWINTERUNG

1. Entfernen Sie alle Entleerungsstopfen und entleeren Sie die Pumpe.
2. Trennen Sie die Pumpe ab, entfern den Sie die Rohranschlusse und bewahren Sie alles an einem trockenen, belufteten Ort auf.

HINWEIS: Vor der Wiederinbetriebnahme der Pumpe reinigen Sie alle internen Teile sorgfältig und entfern den Siedabei

Staub, Kalkablagerungen usw.

MÖGLICHE PANNEN UND Lösungen

A) Der Motor startet nicht

1. Überprüfen Sie die elektrischen Anschlüsse, die Schalter oder Relais, sowie die Schutzschalter oder die Sicherungen.
2. Überprüfen Sie manuell das freiie Drehen des Motors und das Nichtvorhandensein von Hemmüssen.

B) Der Motor stoppt. Überprüfen Sie:

1. die Kabel, Verbindungen usw.
2. die Spannung am Motor (unzureichende Spannung wird oft durch nicht ausreichend dimensionierte Kabel verursacht).
   3 das Nichtvorhandensein von Festfressen oder Überlastung (absorbierte Stromstärke messen).

HINWEIS Der Motor Ihrer Pumpe ist mit einem Wärmeschutz ausgestattet, der bei Überlastung den Stromkreis automatisch ausschaltet bzw der Motor durch die Wärmewirkung beschädigt wird. Der Motor wird automatisch wieder eingeschaltet sobald die Temperatur wieder auf ein normales Niveau gesunden ist.

C) Der Motor brummt, startet aber nicht. Überprüfen Sie:

1. dass der Kondensator nicht beschädigt ist.

D) Die Pumpe gibt Gerausche von sich. Überprüfen Sie:

1. dass auf der Ansaugasse keine Luft eindringt und ein grummelndes Geräusch in der Pumpe verursacht.
2. dass es keinen Hohlsog durch eine Ansaugleitung gibt, die zu Klein dimensioniert ist oder beschränkten Durchfluss aufweist, oder durch eine zu groß dimensionierte Druckleitung.

Verwenden Sie korrekt dimensionierte Ansaugleitungen oder installieren Sie notwendigenfalls eine Drosseleinrichtung an den Druckleitungen.

1. dass keine Schwingungen durch unsachgemäße Montage auftreten.
2. dass sich keinerlei Fremdkörper im Pumpengehäuse befindet.
3. dass die Lager des Motors nicht durch Verschleib, Rost oder verlangerte Überhitzung unbrauchbar geworden sind.

BOOSTER PUMP

GEBRUIKERSHANDLEIDING

BEWAAR DEZE HANDLEIDING

A) De motor start nicht

GARANTIEBEDINGUNGEN UND AUSSCHLUSSE FÜR LÄNDER DER EUROPÄISCHEN UNION

Innerhalb der Europäischen Union gilt für unsere für den Verkauf an Endverbraucher und Nutzer bestimmen Produkte die Gewährleistung (gesetzliche Garantie) gemäß dem jeweils geltenden Verbraucherrecht. Für alle Produkte von HAYWARD gilt ab Kaufdatum eine 3-jährige Garantie auf Herstellungs- oder Materialfehler. Zur Geltendmachung der Garantie legen Sieitte den Kaufnachweis mit dem Kaufdatum vor. Daher empfehlen wir Ihnen, den Kaufbeleg gut aufzubewahren.

Die von HAYWARD gewährte Garantie beschränkt sich nach HAYWARD Wahl auf die Reparatur oder den Ersatz der mangelhaften Produkte, vorausgesetzt, dass diese entsprechend den in der Benutzeranleitung gemachteten Anweisungen einer normalen Benutzung unterzogen wurden, auf keinerlei Weise verändert wurden und ausschließlich aus Originalbau- und -ersatzteilen von HAYWARDbestehen. Auf Frost und Chemikalien zurückzuführende Schäden sind von der Garantie ausgeschlossen. Alle anderen Kosten (Transport, Arbeitszeit etc.) sind von der Garantie ausgeschlossen.

HAYWARD haftet nicht für direkte oder indirekte Schäden, die durch unsachgemäß Installation bzw. fehlerhaften Anschluss oder Betrieb des Produkts entstehen.

Um einen Garantieanspruch geltend zu machen und Reparatur oder Ersatz eines Artikels anzufordern, wenden Sie sichitte an ihren Handler.

Ohne unsere vorherige schriftliche Zustimmung nehmen wir keine an unser Werk gesendeten Geräte an.

Verschleibeile sind von der Garantie ausgeschlossen (siehe Wartungsteil des Handbuch).

GARANTIEVOORWAARDEN EN UITSLUITINGEN VOOR LANDEN VAN DE EUROPESE UNIE

DE - Informationen zum Umweltschutz:

Vorschriften zur Entsorgung von Elektro- und Elektronik-Altgeräten aus gewerblichem Einsatz. Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte müssen Sie diese Pumpe an eine separate Entsorgungsstelle übergeben. Wenden Sie sich für weitere Informationen an ihre Vertriebsstelle.

NL - MILIEU-INFORMATIE:
