Caractéristiques	Détails
Type de produit	Pompe de piscine
Débit maximal	Environ 25 m³/h
Pression de fonctionnement	Jusqu'à 2,5 bars
Alimentation électrique	230 V / 50 Hz
Poids	Environ 20 kg
Dimensions	Longueur : 60 cm, Largeur : 40 cm, Hauteur : 40 cm
Utilisation	Conçu pour le nettoyage automatique des piscines
Maintenance	Vérifier régulièrement le filtre et nettoyer les roues
Sécurité	Ne pas immerger le moteur, respecter les normes électriques
Garantie	2 ans
Accessoires inclus	Flexible de nettoyage, raccords

FOIRE AUX QUESTIONS - Booster HAYWARD

Pourquoi ma pompe HAYWARD Booster ne démarre-t-elle pas ?

Vérifiez que la pompe est correctement branchée et que l'alimentation électrique est fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Il y a des bruits étranges lors du fonctionnement de la pompe. Que faire ?

Des bruits étranges peuvent indiquer un problème de cavitation ou de débris bloqués. Vérifiez le filtre et nettoyez-le si nécessaire. Assurez-vous également que la pompe est correctement installée.

La pression de la pompe est trop basse, que dois-je vérifier ?

Vérifiez que le filtre de la piscine est propre et que les vannes sont ouvertes. Un niveau d'eau insuffisant dans la piscine peut également affecter la pression.

Comment puis-je entretenir ma pompe HAYWARD Booster ?

Pour entretenir votre pompe, nettoyez régulièrement le filtre, vérifiez les joints et les tuyaux pour des fuites, et effectuez des inspections visuelles pour détecter tout signe d'usure.

Ma pompe ne semble pas aspirer l'eau correctement. Quelles en sont les causes possibles ?

Cela peut être dû à des obstructions dans les tuyaux, un filtre encrassé ou des joints usés. Inspectez ces éléments pour assurer un bon fonctionnement.

Est-ce que je peux utiliser la pompe HAYWARD Booster si la température extérieure est très basse ?

Il est recommandé de protéger la pompe des températures extrêmes. Si la température descend en dessous de 0 °C, vidangez l'eau de la pompe pour éviter le gel.

Quels sont les signes d'une pompe défaillante ?

Des performances irrégulières, des vibrations excessives, des fuites d'eau ou des bruits inhabituels peuvent indiquer que la pompe doit être réparée ou remplacée.

Comment puis-je régler la vitesse de ma pompe HAYWARD Booster ?

La vitesse de la pompe est généralement prédéfinie, mais si votre modèle est à vitesse variable, suivez le manuel d'utilisation pour ajuster les settings à l'aide du panneau de contrôle.

MODE D'EMPLOI Booster HAYWARD

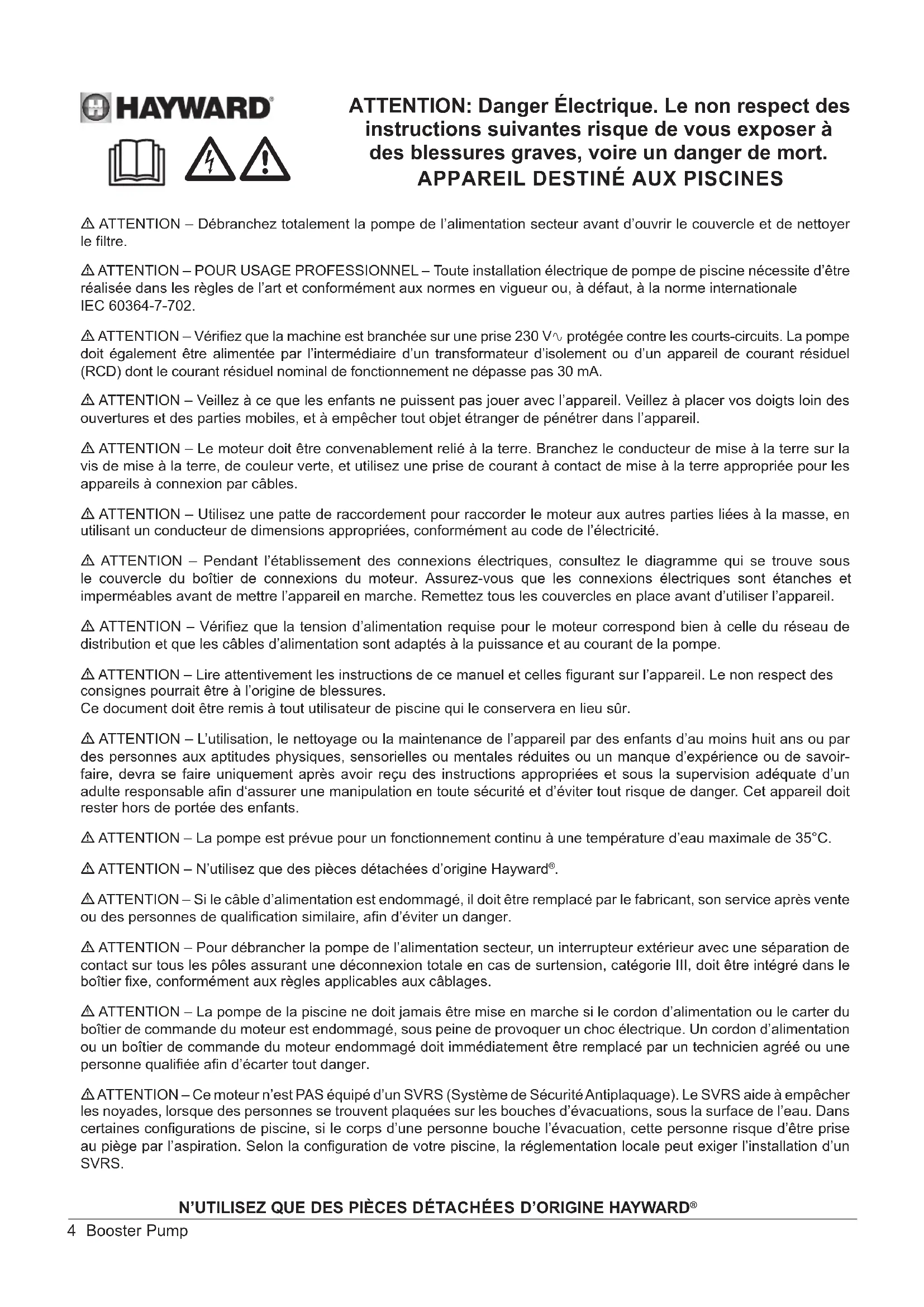

ATTENTION - Debranchez totalement la pompe de l'alimentation secteur avant d'ouvrir le couvercle et de nettoyer le filtré.
ATTENTION - POUR USAGE PROFESSIONNEL - Toute installation electrique de pomp de piscine necessite d'être réalisée dans les règles de l'art et conformément aux normes en vigueur ou, à défaut, à la norme internationale IEC 60364-7-702.
ATTENTION - Verifiez que la machine est branchée sur une prise 230V protégée contre les courts-circuits. La pompe doit également être alimentée par l'intermédiaire d'un transformateur d'isolement ou d'un apparil de courant résiduel (RCD) dont le courant résiduel nominal de fonctionnement ne dépasse pas 30mA .
ATTENTION - Veillez à ce que les enfants ne puissant pas journé avec l'appareil. Veillez à placer vos doigs lors des ouvertures et des parties mobiles, et à empêcher tout objet étranger de pénétrer dans l'appareil.
ATTENTION - Le moteur doit être convenablement relié à la terre. Branchez le conducteur de mise à la terre sur la vis de mise à la terre, de couleur verte, et utilisez une prise de courant à contact de mise à la terre appropriée pour les apparêls à connexion par câbles.
ATTENTION - Utilisez une patte de raccordement pour raccorder le moteur aux autres parties liées à la masse, en utilisant un conducteur de dimensions appropriées, conformément au code de l'électricité.
ATTENTION - Pendant l'établissement des connexions électriques, consultez le diagramme qui se trouve sous le couvercle du boîtier de connexions du moteur. Assurez-vous que les connexions électriques sont étanches et imperméables avant demettre l'appareil en marche. Remettez tous les couvercles en place avant d'utiliser l'appareil.
ATTENTION - Verifiez que la tension d'alimentation requise pour le moteur correspond bien à celle du réseau de distribution et que les cables d'alimentation sont adaptés à la puissance et au courant de la pompe.
ATTENTION - Lire attentivement les instructions de ce manuel et celles figurant sur l'appareil. Le non respect des consignes pourrait etre a l'origine de blessures.

Ce document doit etre remis a tout utiliseur de piscine quie le conservera en lieu sur.

ATTENTION - L'utilisation, le nettoyage ou la maintenance de l'appareil par des enfants d'au moins huit ans ou par des personnes aux aptitudes physiques, sensorielles ou mentales réduites ou un manque d'expérience ou de savoir-faire, devra se faire uniquement après avoir reçu des instructions appropriées et sous la supervision ajustée d'un adulte responsable afin d'assurer une manipulation en toute sécurité et d'éviter tout risque de danger. Cet apparéil doit rester hors de portée des enfants.
ATTENTION - La pompe est prevue pour un fonctionnement continu a une tempere d'eau maximale de 35^
ATTENTION - N'utilisez que des pieces détachées d'origine Hayward
ATTENTION - Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou des personnes de qualification similaire, afin d'éviter un danger.
ATTENTION - Pour débrancher la pompe de l'alimentation secteur, un interrupteur extérieur avec une séparation de contact sur tous les pôles assurant une déconnexion totale en cas de surtension, catégorie III, doit être intégré dans le boîtier fixe, conformément aux règles applicables aux câblages.
ATTENTION - La pompe de la piscine ne doit jamais être mise en marche si le cordon d'alimentation ou le carter du boîtier de commande du moteur est endommagé, sous peine de provoquer un choc électrique. Un cordon d'alimentation ou un boîtier de commande du moteur endommagé doit immédiatement être remplaced par un technicien/agree ou une personne qualifiée afin d'écarter tout danger.
ATTENTION - Ce moteur n'est PAS equiped d'un SVRS (Système de Sécurité Antiplaquage). Le SVRS aide à empêcher les noyades, lorsque des personnes se trouvent plaquées sur les bouches d'évacuations, sous la surface de l'eau. Dans certaines configurations de piscine, si le corps d'une personne bouche l'évacuation, cette personne risque d'être prise au piège par l'aspiration. Selon la configuration de votre piscine, la reglementation locale peut exiger l'installation d'un SVRS.

GÉNÉRALITÉS :

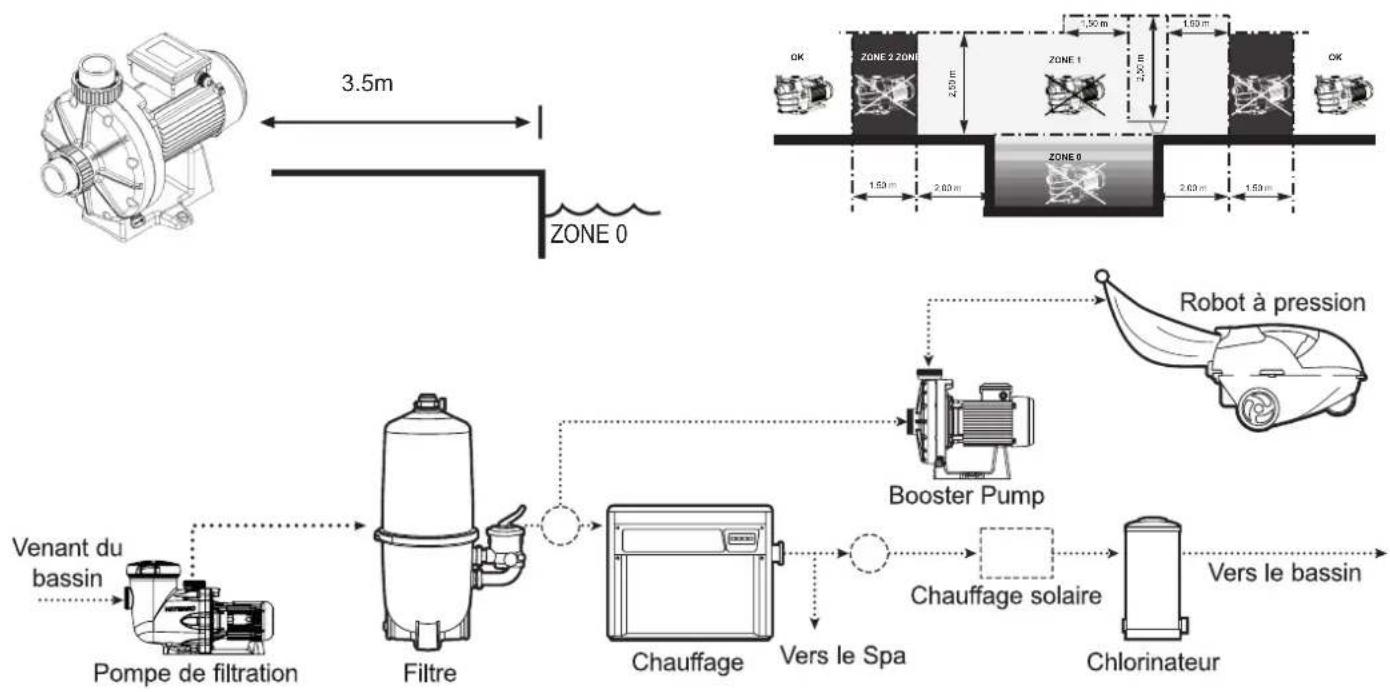

Installer la pompe àonne distance du bassin pour réduire le plus possible la liaison entre l'aspiration et la pompe, ceci afin de limiter les pertes de charge inutiles et excessives sur le circuit hydraulique. Il faut toute fois impératifement respecter une distance de sécurité demandée par la norme d'installation en vigueur (3.5 mètres minimum pour respecter la norme NF C 15-100). Installer et utiliser le produit à une altitude inférieur à 2000 m.

Installer la pompe dans un local ventilé et sec, le moteur exige que l'air circule librement autour de cette-ci pour permettre sa ventilation naturelle.

La pompe doit etre installe de maniere que la prise murale et la fiche de branchement de l'appareil soient visibles et facilement accessibles.

La pompe doit etre installe de maniere que linterrupteur extierur de deconnexion qui est integredans le boitier fixe soit visible et facilement accessible. L'interrupteur doit etre situé pres de la pompe.

La pompe doit etre installee en permanence sur un socle en beton grace a des tire-fonds adaptes au beton, visses aux emplacements ou des trous d'implantation ont ete realizedes.

Des rondelles d'arrêt doivent être prévues pour empêcher tout desserrement des tire-fonds de montage avec le temps. Si la pompe doit être montée sur un plancher en bois, des vis à bois à tête hexagonale adaptées pour le bois doivent être utilisées – ainsi que des rondelles freins destinées à empêcher tout desserrement dans le temps. La pression acoustique des pompes Hayward est inférieure à 70 dBA.

Dispositions nécessaires :

Raccorder la pompe à la terre.
Raccorder la pompe avec un cable touple 3G1,5mm² de type H07RN-F.
- Prévoir un dispositif de protection diffrentiel 30mA , destiné à protégger les personnes contre les chocs électriques provoqués par une éventuelle rupture de l'isoation électrique de l'équipment.
- Prévoir une protection contre les courts-circuits (la définition du calibre est faite en fonction de la valeur relevante sur la plaque du moteur).
- Prévoir un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles assurant une coupure complète dans les conditions de catégorie de surtension III.

Moteur électrique monophasé : les moteurs électriques monophasés qui équipent nos pompes sont pourvus d'une protection thermique. Cette protection réagit lors d'une surcharge ou d'un échauffement anormal du bobinage moteur. Cette protection se réarme automatiquement lorsque la température du bobinage baisse. Si la reglementation l'impose et quel que soit le type de moteur utilisé, il faut, en plus des disposits enumerés cédessus, installer une protection magneto-thermieque, qui doit être calibrée selon les indications de la plaque moteur. Le tableau en page 51 donne les différentes caractéristiques des moteurs qui équipient nos pompes.

N'UTILISEZ QUE DES PIECES DÉTACHÉES D'ORIGINE HAYWARD

Raccordement electrique : s'assurer que la tension d'alimentation exigée par le moteur correspond à celle du réseau de distribution et que la section et la longueur du cable d'alimentation sont adaptées à la puissance et à l'intensité de la pompe. L'ensemble des raccordements electriques de la pompe ainsi que l'éventuel changement du cable d'alimentation doit être réalisés par un professionnelnel qualifié afin d'éviter tout danger.

Pour réaliser ces raccordements electriques, se reporter au schema qui figure sous le couvercle de la plaque à bornes du moteur. Bien vérifier le serrage et l'étanchéité des connexions electriques avant la mise sous tension. Le pré-câblage eventuel qui equipoipe certaines de nos pompes doit être retire lors du raccordement définitif de la pompe à l'alimentation electrique. En effet, ce pré-équipement n'est utilisé que pour les tests en usine pendant les phases de fabrication.

INSTALLATION

Installer la pompe de la piscine en limitant au maximum les pertes de charge tout en respectant les conditions d'éloignement, 3,5 m minimum entre celle-ci et la piscine, comme précisé dans la norme d'installation NF C 15-100. La conduite d'aspiration doit être installée avec une faible pente ascendante vers l'axe de la pompe. S'assurer que les raccords sont bien serrés et étanches. Toutefois, éviter de bloquer ces tuyauteries d'une façon exagérée. Pour les matières plastiques, assurer l'étanchéité avec du Téflon uniquement. Le tuyau d'aspiration aura un diamètre supérieur ou égal à celui du refoulement. Éviter des emplacements non ventilés ou humides. Le moteur exige que l'air de refroidissement puisse circuler librement.

Pour deromeults rults, it est recomanded dutiler les raccords union fournis pour les tuyaux de 50 mm. Le syste de filtration doit delirer au surpresseur un debit minimum de 2 m3/h d'eau. Ne pas racorder l'entree du surpresseur en haut d'un tuyau horizontal. Si le surpresseur est installe en dessous du niveau d'eau de la piscine, prevoir une vanne entre le surpresseur et le systeme de filtration. La vanne permet disoler le surpresseur en cas d'intervention de maintenance. Les composants du reseau hydraulique (vanne, coude...) ont pour effet de limiter le debit. Pour plus d'efficacite, limiter le nombre de ces composants (mais prevoir au moins deux pieces d'aspiration). Eviter egalement les composants hydrauliques susceptibles de creer des poches d'air.

Tableau de dimensionnement de la tuyauterie :

Débit maximum recommendé par taille de tuyau (aspiration)
Diamètre de tuyau (mm)	Débit (m3/h)	Longueur du tuyau d'aspiration* (mm)	Diamètre de tuyau (mm)	Débit (m3/h)	Longueur du tuyau d'aspiration* (mm)	Diamètre de tuyau (mm)	Débit (m3/h)	Longueur du tuyau d'aspiration* (mm)
32 4,5 1	60 50 10,2 250	75 24,9 375
40 6,6 2	60 63 18 315 9	36 450

• NOTEA - Prévoir une longueur droite (« L » sur le schéma ci-contre) supérieure ou égale à 5 fois le diamètre du tuyau entre l'admission de la pompe d'aspiration et les accessoires de tuyauterie (coudes, vannes, etc.).

Programmation :

ATTENTION - Risque de détérioration des équipements. Ne jamais faire fonctionner le surpresseur quand le système de filtration est à l'arrêt. Si le surpresseur tourne à vide, cela endommage la pompe et annule la garantie.

Il est recommendé d'installer une minuterie séparée pour le surpresseur. Régler les minuteries de manière à ce que le robot se mette en marche au moins une demi-heure après le système de filtration et se mette à l'arrêt au moins une demi-heure avant le système de filtration. Les minuteries du système de filtration et du surpresseur doivent être synchronisées en permanence pour assurer le bon séquencement des phases de filtration et de nettoyage. En cas de coupure ou d'interruption de l'alimentation électrique des minuteries, il faut procéder à leur réinitialisation. Il est recommendé de prévoir un cycle de nettoyage plus long que la normale pendant les 30 premiers jours de fonctionnement. En cas d'utilisation d'un système de commande automatique, se réferer au guide d'installation du fabricant.

N'UTILISEZ QUE DES PIECES DÉTACHÉES D'ORIGINE HAYWARD

Demarrage du surpresseur :

Avant de mettre en marche le surpresseur, vérifier que la pompe du système de filtration est en fonctionnement et qu'un robot automatique est raccordé au système. En cas de fuite d'eau au niveau du surpresseur ou du filtr, arreter immeditatement le surpresseur et la pompe du système de filtration et couper l'électricité avant de.Remédier à la fuite. Ne pas s'approcher du surpresseur ou du filtr avant que l'eau ait cessé de couler. En I'absence de fuite, s'éloigner d'au moins 3 mètres du surpresseur et/ou du filtr avant de démarrer le surpresseur.

ATTENTION - Ne returner vers le filtre pour fermer la vanne de purge manuelle que quand il s'en échappe un jet d'eau continu (et non de l'air ou un mélange d'air et d'eau). Vous vous exposeriez sinon à de graves blessures.
ATTENTION - RISQUE DE DÉTERIORATION DES ÉQUIPEMENTS. Ne jamais faire fonctionner le surpresse sans eau, car l'eau est nécessaire au refroidissement et à la lubrification de la garniture mécanique. NE JAMAIS faire tournier une pompe à vide. Cela risquerait en effet d'endommager les joints d'étanchéité et de provoquer des fuites et des inondations. Tout non-respect de cette règle à pour effet d'annuler la garantie. La pompe du système de filtration doit être mise en marche avant le surpresseur. Il est en effet impératif que le surpresseur reçoive en permanence un débit d'eau suffisant du système de filtration. Le surpresseur n'est pas auto-amorcant. Pour assurer un débit suffisant au surpresseur :

ouvrir toutes les vannes en entrée et en sortie du suppresseur avant de lemettre en marche.

regler toutes les vannes du système de filtration de telle sorte que le surpresseur recoive un débit suffisant pendant le fonctionnement.

ne pas faire fonctionner le surpresseur sans avoir au préalable raccordé un robot à pression au système. régler les minuteries de manière à ce que le surpresseur ne se mette en route que quand le système de filtration est en fonctionnement.

nettoyer régulierrement le système de filtration pour éviter qu'il ne s'obtrue.

ATTENTION - RISQUE DE DÉTERIORATION DES ÉQUIPEMENTS. NE PAS ajouter de produits chimiques dans le système de la piscine ou du spa directement devant l'aspiration de la pompe. Les produits chimiques non dilués peuvent endommager la pompe. Tout non-respect de cette règle à pour effet d'annuler la garantie. Si la pompe du système de filtration doit être arrêtée pour une raison ou une autre, il est impératif de couper le supresseur avant la pompe du système de filtration.

NOTA - Si le surpresseur Hayward est destiné à remplaçer le surpresseur d'une installation de nettoyage existante, il faut régler à nouveau la pression de service en suivant les prescriptions du fabricant de nettoyeurs.

ENTRETIEN

1. Les pompes Hayward sont équipées de roulements et garnitures mécaniques autolubrifiants qui ne nécessitant aucune lubrification ultérieure.
2. Gardner le moteur propre et sec et s'assurer que les orifices de ventilation sont libres de toute obstruction.
3. La garniture mécanique peut occasionnellementprésenter des fuites ou s'user. Il faut alors la replacer.
4. Hormis le nettoyage, toutes les opérations de réparation, d'entretien ou de maintenance doivent être impérativement effectuees par un agent agreé Hayward ou une personne représentant des qualifications équivalentes.

Les pièces d'usure de la pompe mentionnées ci-dessous doivent être entretenues en fonction de leur durée de vie estimée :

Durée de vie estimée des pieces d'usure:

Garniture mécanique et siège 2 années ou 10.000 heures.

Kit roulements moteur 2 années ou 10.000 heures.

Pack de joints (prefiltre, corps,racords union, vidange) 2 années ou 25.000 heures.

Condensateur 2années ou 10.000heures.

HIVERNAGE

1. Enlever tous les bouchons de vidange et vidanger la pompe.
2. Debrancher la pompe, enlever les raccords de tuyauterie et conserver l'ensemble dans un endroit sec et aéré. NOTEA : avant de remetre la pompe en service, nettoyer minutieusement toutes les parties internes en enlevantla poussiere, le tartre, etc.

N'UTILISEZ QUE DES PIECES DETACHEES D'ORIGINE HAYWARD

PANNES POSSIBLES ET SOLUTIONS

A) Le moteur ne démarre pas

1. Vérifier les raccordements électriques, les interrupteurs ou les relais, ainsi que les coupe-circuit ou les fusibles.
2. S'assurer manuellement de la libre rotation du moteur et de l'absence d'obstructions.

B) Le moteur s'arrête, vérifier :

1. les câbles, connexions, etc.
2. la tension au niveau du moteur (une tension insuffisante est souvent due à des cables sous-dimensionnés).
3. l'absence de grippage ou de surcharge (mesurer l'intensité absorbee).

NOTA Le moteur de votre pompe est équipé d'une protection thermique qui, en cas de surcharge, coupera automatiquement le circuit avant que le moteur ne se détière sous l'effect de la chaleur. Le moteur redémarrera automatiquement des que la température sera revenue à un niveau normal.

C) Le moteur grogne mais ne démarre pas, vérifier :

1. si le condensateur n'est pas détiériore.

D) La pompe fait du bruit, vérifier :

1. qu'il n'y a, à l'aspiration, aucune entree d'air qui provoque un grondement sourd dans la pompe.
2. qu'il n'y a pas de cavitation due à une conduite d'aspiration sous-dimensionnée ou à flux restreint ou à une conduite de refoulement surdimensionnée.

Utiliser des tuyauteries d'aspiration correctement dimensionnées ou installer un dispositif d'étranglement sur les conduites de refoulement, si nécessaire.

1. qu'il n'y a pas de vibrations dues à un montage incorrect.
2. qu'il n'y aeldom corps étranger à l'intérieur du corps de pompe.
3. que les roulements du moteur ne sont pas rendus inutilisables par l'usage, la rouille ou une surchauffe prolongée.

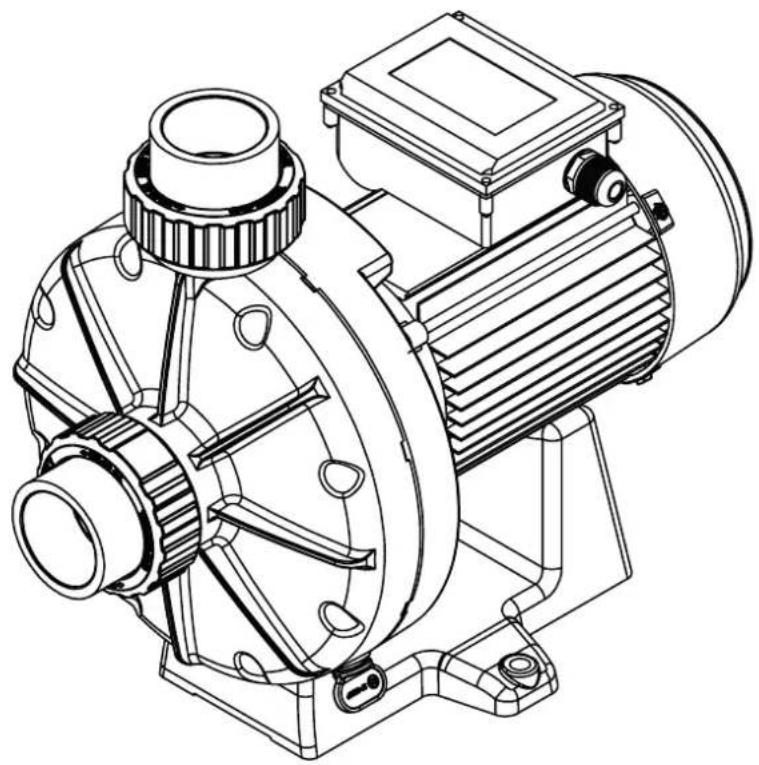

BOOSTER PUMP

OWNER'S MANUAL

Dans l'Union europeenne, nos produits destinés à la vente à des consommateurs et à des utilisateurs sont garantis conformément au droit de la consommation applicable. Les produits HAYWARD® sont garantis contre tous défauts de fabrication ou de matières pendant 3 ans, à compter de la date d'achat. Toute demande d'application de la garantie devra s'accompagner de la preuve d'achat, portant mention de la date. Nous vous conseillons donc de conserver votre facture.

Dans le cadre de sa garantie, HAYWARD® Choisisra de réparer ou de replacer les produits défectieux, sous condition d'avoir été utilisés selon les instructions du guide correspondant, de n'avoir subi aucune modification, et de ne composer que des pieces et composants d'origine. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques. Tous les autres coûts (transport, main-d'oeuvre, etc.) sont exclus de la garantie.

HAYWARD® ne pourrait être tenue pour responsable des dommages directs ou indirects résultat d'une installation, d'un raccordement ou d'une utilisation incorrecte du produit.

Pour toute commande de bénéfice de la garantie et de réparation ou remplacement d'un article, contacter vous revendeur. Le retour de l'équipement en usine ne sera accepté qu'avc notre accord préalable.

Les pieces d'usure ne sont pas couvertes par la garantie (voir partie maintenance du manuel).

Disposition sur les déchets d'équipements électriques et électroniques des professionnels. Conformément à la directive 2012/19/UE relative à la gestion des déchets d'équipements électriques et électroniques, cette pompe doit être déposée dans un point de collecte sélective.

= = > pour plus d'informations contactez votre distributeur. La bonne gestion des équipements électriques et électroniques contribue à prévenir les dommages à l'environnement et à la santé humaine.
