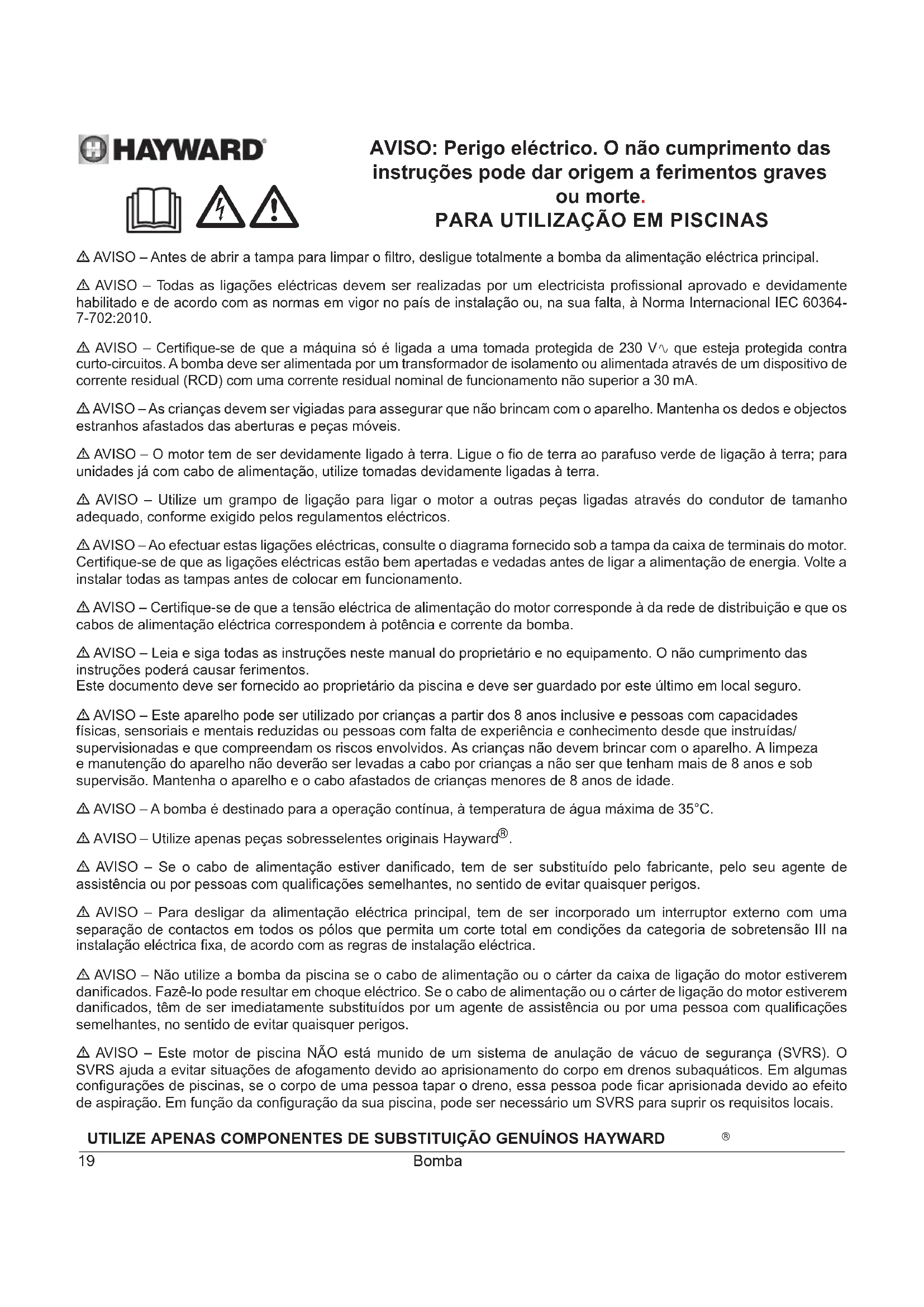

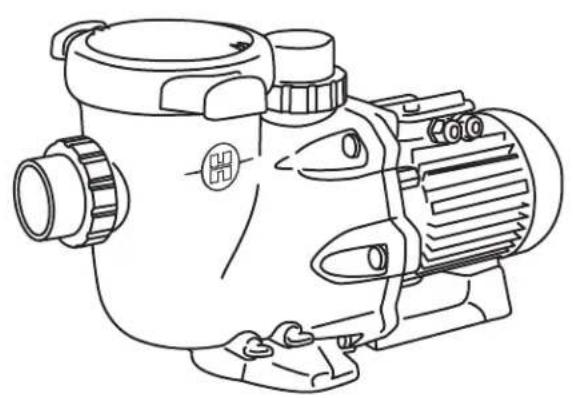

MANUAL DE UTILIZADOR Max Flo XL HAYWARD

AVISO: Perigo eletrico. O não cumprimento das instruções pode dar origem a ferimentos graves ou morte.

PARA UTILIZACAO EM PISCINAS

AVISO - Antes de partir a tampa para limpar o filtro, deslue totalmente a bomba da alimentacao eletrica principal.
AVISO - Todas as ligações electricas devem ser realizadas por um electricista profissional aprovado e devidamente habilificado e de acordo com as normas em vigor no País de instalação ou, na sua falta, à Norma Internacional IEC 60364-7-702:2010.
AVISO - Certifique-se de que a boaina so é ligada a uma tomada protegida de 230V questeja protegida contra curto-circuitos. A bomba deve ser alimentada por um transformador de isolamento ou alimentada atraves de um disposito de corrente residual (RCD) com uma corrente residual nominal de funcaoamento nao superior a 30mA
Δ AVISO - As crianças devem ser vigiadas para assegurar que não brincam com o aparelho. Mantenha os dedos e objectos estranhos afastados das aberturas e peçasMOVEDis.
Δ AVISO - O motor tem de ser devidamente ligado à terra. Ligue o fio de terra ao parafuso verde de ligação à terra; para unidas é com cabo de alimentação, utilize tomadas devidamente ligadas à terra.
AVISO - Utilize um grampo de ligação para ligar o motor a outras peças ligadas atraves do conductor de tamanho adequado, conforme exigido-os regulamentos electricos.
Δ AVISO - Ao efectuar estas ligações eletricas, consulte o Diagrama fornecido sob a tampa da caixa de terminais do motor. Certifique-se de que as ligações eletricas está bem apertadas e vedadas antes de ligar a alimentação de energia. Volte a instalar todas as tampas antes de colocar emFUNICAMENTO.
AVISO - Certifique-se de que a tensão eletrica de alimentação do motor correponde à da rede de distribuição e que os cabos de alimentação eletrica correspondem à potência e corrente da bomba.
Δ AVISO – Leia e siga todas as instruções neste manual do proprietário e no equipamento. O não cumprimento das instruções poderá fazer ferimentos.

Este docto de ser forcedao ao proprietario da piscina e deve ser guardado por este ultimo em local seguro.

Δ AVISO - Este aparelho pode ser utilizado por crianças a partir dos 8 anos inclusive e pessoas com capacidades físicas, sensoriais e mentalais reduzidas ou pessoas com falta de experiencia e conhecelto desde que instruidas/ supervisionadas e que comprehendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não deverão ser levadas a cabo por crianças a não ser que tenham mais de 8 anos e sob supervisão. Mantenha o aparelho e o cabo afastados de crianças menores de 8 anos de idade.
Δ AVISO - A bomba é destinado para a operação continua, à temperatura de água Tmaxima de 35^ .
Δ AVISO - Utilize apenas peças sobresselentes originais Hayward®.
AVISO - Se o cabo de alimentacao estiver danificado, tem de ser substituidoelo fabricante,elo seu agente de assistencia ou por pessoas com qualificacoes semelhantes, no sentido de evaporar quaisquer perigos.
Δ AVISO - Para desligar da alimentação eletrica principal, tem de ser incorpored um interruptor externo com uma separação de contactos em todos os pálos que permit a corte total em condições da categoria de sobretensão III na instalação eletrica fixa, de acordo com as regras de instalação eletrica.
Δ AVISO - Não utilize a bomba da piscina se o cabo de alimentação ou o carter da caixa de ligação do motor estiverem danificados. Fazê-lo pode resultar emCHOque eletrico. Se o cabo de alimentação ou o carter de ligação do motor estiverem danificados, tem de ser imeditamente substituidos por um agente de assistência ou por uma pessoa com qualificações semelhantes, no sentido de fazer quaisquer perigos.
Δ AVISO - Este motor de piscina não está冶金o de umsystema de anulacao de vacuo de seguranca (SVRS). O SVRS ajuda a evitar situações de afogamento devidao ao arisiomento do corpo em drenos subaquaticos. Em algumas configurações de piscinas, se o corpo de uma persona tapar o dreno, esta persona pode ficar arisiomenta devo ao efeito de aspiracao. Em funcao da configuração da sua piscina, pode ser necessario um SVRS para suprir os requisitos locais.

UTILIZE APENAS COMPONENTES DE SUBSTITUIÇÃO GENUÍNOS HAYWARD

E

GENERALIDADES:

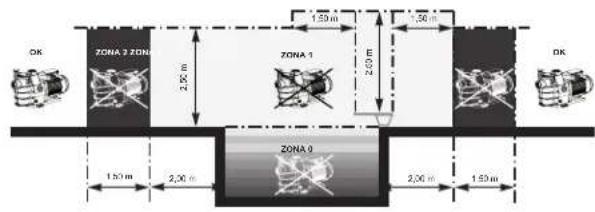

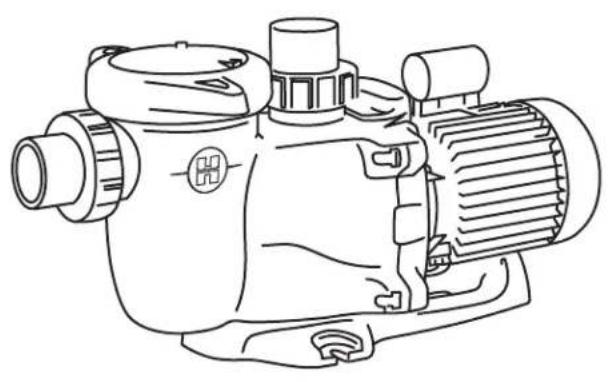

Instalar a bomba a uma distancia adequada da piscina de modo a reduzir o mais possivel a ligaçao entre a aspiracao e a bomba,limitando assim as perdas de cargo inuteis e excessivas no circuito hidráulico.

Porém, é necessário respeitar obligatoriamente uma distância de segurança exigida pela norma de instalação em vigor (minimo de 3.5 metros). Instalar e usar o produto a uma altitude inferior a 2000m.

Instalar a bomba num local ventilado e seco; o motor precise que o ar circule livrente a volta da bomba para permitir a sua ventilacao natural. Verificar regularamente que objectos, folhas ou quaisquer outros elementos nao obstruem a refrigeracao do motor. A bomba deve ser instalada de forma a que o interruptor exterior de desigao que está integrado na caixa fixa esta visivel e fácilmente accesivel. O interruptor deve estar situado perto da bomba.

A bomba de ser instalada permanentemente sobre um suporte em betao atraves de parafusos de cabeza hexagonal de 8 mm adaptados ao betao, aparafusados nos locais ond foram realizados orificios de implantacao. Devem ser previstas anilhas de retencao para impedir qualer desaperto dos parafusos de montagem de cabeza hexagonal ao longo do tempo. Se a bomba tiver de ser montada sobre um pavimento em madeira, devem ser Utilizados parafusos de cabeza hexagonal de 8 mm adaptados a madeira - bem como anilhas de retencao destinadas a impedir qualer desaperto ao longo do tempo.

A pressão acústica das bombas Hayward é inferior a 70 dBA.

Disposições necessarias:

• Ligar a bomba à terra: nunca colocar a bomba em functiOnamento sem que esteja ligada à terra.
• Ligar a bomba com um cabo do tipo H07RN-F 3G1,5mm².
• Prever um dispositivo de proteção diferencial de 30mA , destinado a proteger as pessoas contra os choques electricos provocados por uma eventual ruptura do isolamento eletrico do equipamento.
  Prever uma protecao contra os curtos-circuitos (a definicao do calibre feita em funcao do valor indicado na placado motor).
  Prever um meio de desligacao da rede de alimentacao com una distancia de abertura dos contactos de todos os pous que garanta um corte completo nas condições de categoria de sobretensa III.

Motor eletrico monofasico:

Os motores eletricos monofásicos que equipam as nossas bombas vem dotados de um disposito de proteção tírmica que reage ao ocorro uma sobrecarga ou um sobreaquecimento anormais da bobinagem do motor, rearmando-se automaticamente quando a temperatura da bobinagem baixa.

Motor electrico trifasico:

Nos motores trifásicos, a proteçãoTERMICA interna (terminais de parafusos) deve ser conectada em série na红线 de commando do interruptor de potência da bomba.

Verifique o sentido de rotação do motor antes de proceder a ligação definitiva do motor (existe uma etiqueta prevista para o efeito, colada no corpo do motor, indicando o sentido de rotação do motor). Se exigidoPGA lawisacn em vigor, e sera qual for o tipo de motorutilizado,temem tera que procebera instalacao,para lem dos dispositivos acima referidos,de umdispositivo de protecao magneto-termica,devendo esta ser calibrada em funcao das indicações inscritas na placado motor.

O quadro da网页 49 fornece as varias caractestricas dos motores que equipam as nossas bombas.

Ligação eletrica: Certifique-se que a tensão eletrica exigida para alimentar o motor correponde a da rede de distribuicao, e que a seccao e comprimento do cabo de alimentacao são os adequados para a potência e intensidade da bomba.

O Conjunto das ligações electrolyicas da bomba, assim como qualquer eventual substituição do cabo de alimentação, vem ser efectuadas por um专业技术e devidamente qualificado, de modo a evaporar-se qualquer risco.

Para se proceber as ligações electrolyicas da bomba, queira referir-se ao esquema inscrito na tampa do Bloco de terminais do motor.

Verifique a fixação e a estanquidade das ligações electrolycicas antes de pôr o aparelho a funcional.

Ao proceder-se as ligações definitivas da bomba a corrente eletrica, devem-se desfazer quaisquer ligações prévias que, eventualmente, equipem as nossas bombas. Com efeito, este pré-equipamento éutilido exclusivamente para se processor a testes na fabrica durante as fases de fabrico.

INSTALAÇÃO

Instalar a bomba da piscina limitando ao maximum as perdas de cargo e respeitando as condições de afastamento de pelo menos 3,5 m entre esta e a piscina, conforme indicado na norma de instalacao. A conduita de aspiracao deve ser instalada com um ligeiro declive ascendente para o eixo da bomba. Certificar-se de que as ligações estao corretoamente apertadas e estanques. Todavia,发病率 bloquear estas tubagens de forma exagerada. Para os materiais plácicos, garantir a estanqueidade apenas com Teflon. O tubo de aspiracao tera um diametro superior ou no minimum igual ao de descarga. Evitar locais não ventilados ou humidos. O motor exige que o ar de refrigeracao possa circular livrente.

IMPORTANTE: verificar o sentido de rotação antes da ligação definitiva do motor.

INSTRUÇOES DE ARRANQUE E DE ESCORVAMENTO: Encher de agua o corpo do pré-filto até ao;nível do tubo de aspiração. Nunca colocar a bomba em funconamento sem agua, dado que a agua é necessária para a refrigeração e lubrificação do obturador mecâncio. Abrir todas as valvulas das conductas de aspiração e de descarga, bem como a purga de ar do filtr, caso exista. (Devera ser eliminado todo o ar presente nas conductas de aspiração.) Acionar o grupo e aguardar um tempo razoável para o escorvamento. Cinco horas não é um periodo de tempo exagerado para escorvar (este escorpamento depende da altitude de aspiração e do comprimento do tubo de aspiração). Se a bomba não arrancar ou não escorvar, consulte o guia de resoluçao de avarias.

MANUTENÇA O

1. Desligue totalmente a bomba da alimentacao da rede antes deAbrir a tampa e del limpar o pre-filtro. Limpar regularamente o cesto do pre-filtro; nao bater no cesto para o limpar. Verificar a junta da tampa do pre-filtro e substitui-la se necessario.
2. O eixo do motor está montado sobre rolamentos auto-lubricantes que não requirem qualquer lubrificacao posterior.
3. Manter o motor limpo e seco e certificar-se de que os orificios de ventilacao está livres de qualquer obstruaçao.
4. Ocasionalmente, o selo mecancio pode aparear una fuga e, portanto,deer saresubstituido.
5. À exceptiona da limpeza da piscina, todas as operacoes de reparacao, conservacao ou manutenacao devem obligatoriamente ser efectuadas por um agente aprovado pela Haywardou por uma pessoa devidamente habilita.

As peças de desgaste da bomba mentionadas abaix doveim ser mantidas de acordo com sua vida uti estimada:

Vida estimada das peças de desgaste:

Selo mecanico

Kit de rolamento do motor 1 ano

Kit de juntas (pré-filtro, corpo, conexões, dreno) 2 anos

Capacitor

1 ano

2 anos

INVERNAÇÃO

1. Esvaziar a bomba ao retiring todos os tampoes de escoamento e guarda-los no cesto do pré-filtro.
2. Desligar a bomba,退市 as ligações das tubagens e guardar o grupo completeness num local seco e arejado ou, pelo menos, tornar a segunte precação: desligar a bomba,退市 os 4 parafusos de fixação do corpo da bomba no suporte do motor e guardar o Conjunto num local seco e arejado. Em seguida, proteger o corpo da bomba e do pré-filtrato ao cobri-los.

OBSERVACAO: antes de voltar a colocar a bomba em funcaoamento, limpar todas as partes internas removendo as poeiras, o tarto, etc.

UTILIZE APENAS COMPONENTES DE SUBSTITUÇÃO GENUÍNOS HAYWARD

E

POSSÍVEIS AVARIAS E SOLUÇões

A) O motor não liga

1. Verificar as ligações electrolycicas, os interruptores ou relés, bem como os certa-circuitos ou fusíveis.
2. Certificar-semanualmente da livre rotação do motor.

B) O motor pára, verificar

1. Os cabos, ligacoes, relés, etc.
2. A qued de tensao no motor (frequentemente causada por cabos demasiado fracos).
3. Que não aparece qualquer gripagem ou sobrecarga (por leitura da amperagem absorbida).

OBSERVACAO: O motor da sua bomba está冶金o de um protecao termica que, em caso de sobrecarga, cortar a automaticamente o circuito e evaporar que o motor se deteriore. Este actionamento e causado por condições anormais de utilicao que e necessario vericar e corrigir. O motor voltara a funcionar sem qualer intervencao assim que as condições normais de funcaoamento forem restabelecidas.

C) O motor faz ruido, mas não arranca, verificar se: uma fase não está cortada, o condensador não está deteriorado.

D) A bomba não escorva

1. Certificar-se de que o corpo do pré-filto está bem cheio de água, que a junta da tampa está limpa e correctamente posicionada e que nenhuma entra de ar é possivel. Se necessário, voltar a aperture os parafusos de bloqueio da tampa.
2. Certificar-se de que todas as valvulas de aspiração e de descarga está abertas e não obstruções, e que todas as bocas de aspiração da piscina está completenessmentamente submersas.
3. Verificar que a bomba aspira ao libertar a aspiracao o mais perto possivel da bomba:

a) se a bomba não aspirar apesar de um enchimento suficiente em água de escorramento:

1. Voltar a aperture os parafusos e acessórios de tubagem do lado da aspiração.
2. Verificar a tensão para garantir que a bomba roda à velocidade correcta.
3. Abrir a bomba e verificar que nada a obstrui no interior.
4. Substituir o obturador mecânico.

b) Se a bomba aspirar normalmente, verificar a conduita de aspiracao e o pre-filtro, que podem estar obstruidos ou causar entradas de ar.

1. Ha algo um estrangulamento ou restricao nas conductas de aspiracao ou no pre-filtro, ou se o diametro das conductas es suficiente.
2. Ha algo um estrangulamento ou restricao nas conducas de returno ou nos filros (neste caso, o manometro de returno acusaria uma forte subida de pressao).
3. Hé vestigios de ar na aspiração (neste caso, a água conteria bolhas de ar no returno ou atraves da tampa do pré-filtro).
4. A bomba não está a functionar a uma velocidade demasiado baixa (queva de tensão).

1. Se nenhuma entrada ou presença de ar na aspiração provoca ruidos na bomba.
2. Se não se verifies qualquer cavitacao causada por um diametro insufficiente ou uma restricao da conducira de aspiracao. Igualmente, uma conducta sobredimensionada na descarga pode causar esta cavitationo. Utilizar tubagens correctas ou purgar as conducas, se necessario.
3. Se não aparece qualquer vibração causada por uma montagem Incorrecta.
4. Se nenhum corpo estranho se encontrar no corpo da bomba.
5. Se os rolamentos do motor não está gripados devido a uma folga demasiado grande, Presence de ferrugem ou um sobreaquecido prolongado.

UTILIZE APENAS COMPONENTES DE SUBSTITUIÇÃO GENUINOS HAYWARD

E

HAYWARD®

ZENTRIFUGALPUMPE

ANWENDER-HANDBUCH

Nosotros produits de consumo na Unión Europeía, destinados à vendα a consumidores e人身ários, posquem garantia de acordo con os regulamentos de proteção ao consumidor aplicáveis. Todos os produits HAYWARD® está cobertos contra defeitos de fabrico ou de materiais atraves de una garantía de 3 anos a conta da data de compra. Qualquer pedido ao abrigo da garantia deve ser accompanyingleo comprovativo de compra, indicando a data de compra. Portanto, aconselhamos que guarde a sua factura. A garantia HAYWARD® está limitada a reparação ou substituição, mediante critério da HAYWARD®, dos produits com defeito, desde que tenham sido sujeitos a umautilização normal,de acordo com as linhas de orientação indicadas no manual do Utilizador e desde que não tenham sido alterados de qualquer forma que sera e tenham sido realizados exclusivamente com peças e componentes HAYWARD®. A garantia não cobre danos provocados pelo frio ou por químicos. Quaisquer outros encargos (transporte, mao-de-obra, etc.) está excluídos da garantia.

A HAYWARD® não pode ser responsabilizada por quaisquer danos resultantes, directa ou indirectlye, de instalacao incorrecta, ligações incorrectas ou utilização incorrecta de um produits.

Para aparecer um pedido ao abrigo da garantia e para solicitar reparacao ou substituiacao de um artigo, informe-se jusqu do seu agente.

Nenhum equipamento devolvido à)nossa fabrica sera aceite sem a)nossa prévia aprovasão por escrito.

Peças de desgaste não são cobertas pela garantia (voir partie maintenance du manuel).

Provisao sobre residuos de equipamentos elétricos e eletronicos para professionais. Em conformidade com a Diretiva 2012/19/UE relativa a gestao de residuos de equipamentos elétricos e eletronicos, esta bomba deve ser levada para um ponto de recolha seletiva. Contacte o seu distribuidor para mais informacoes.
