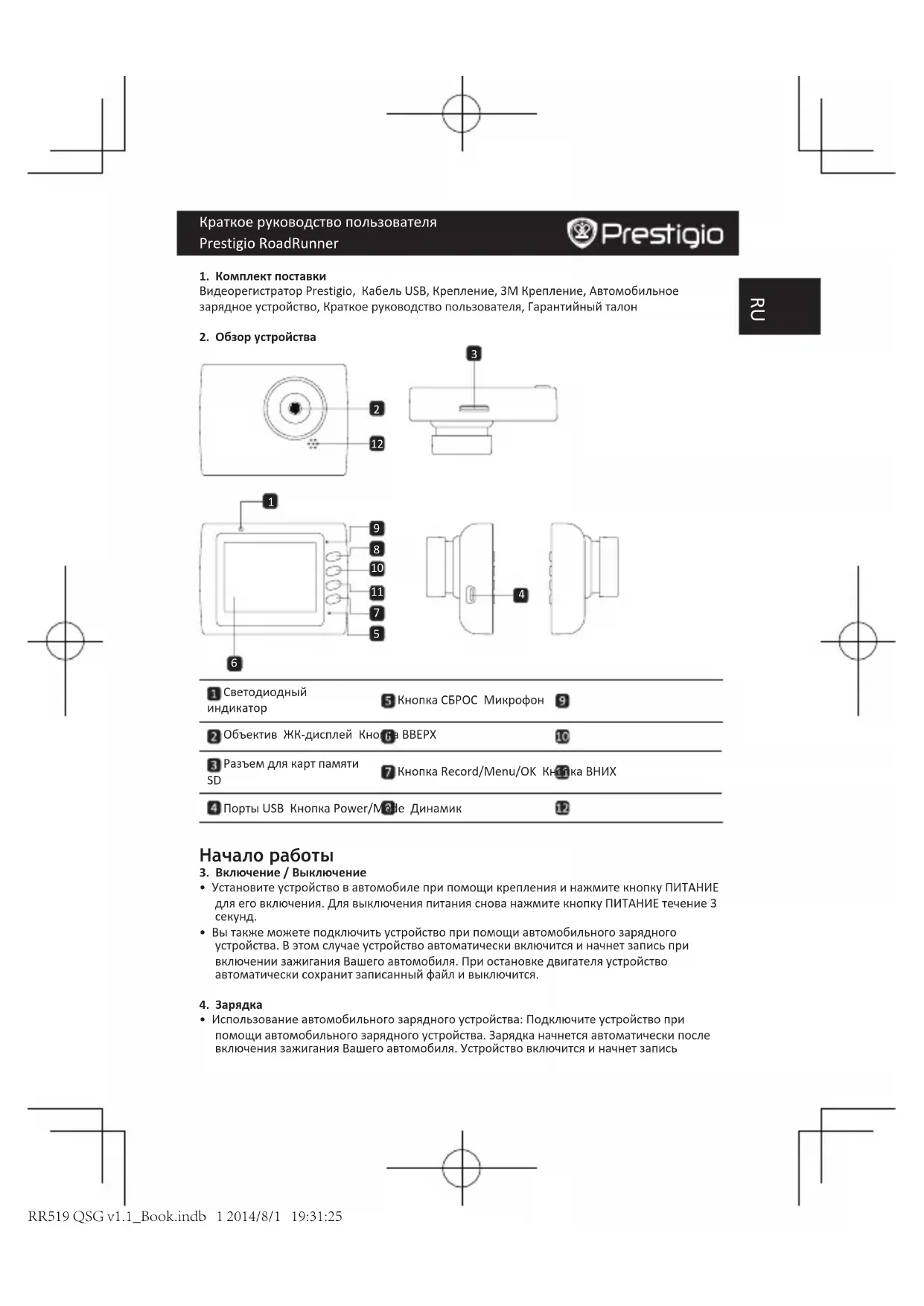

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Roadrunner 519 PRESTIGIO

1. Комплект поставки

Видеорегистратор Prestigio, Кабель USB, Крепление, 3M Крепление, Автомобильное зарядное устройство, Краткое руководство пользователя, Гарантийный талон

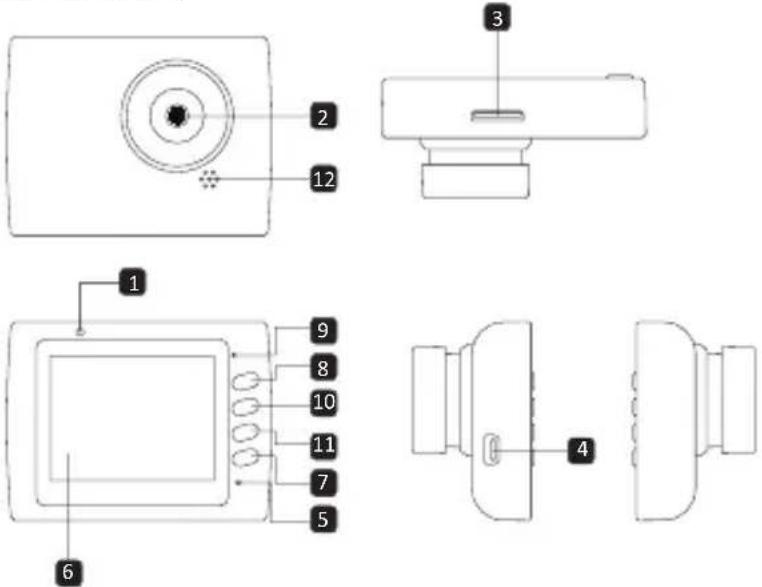

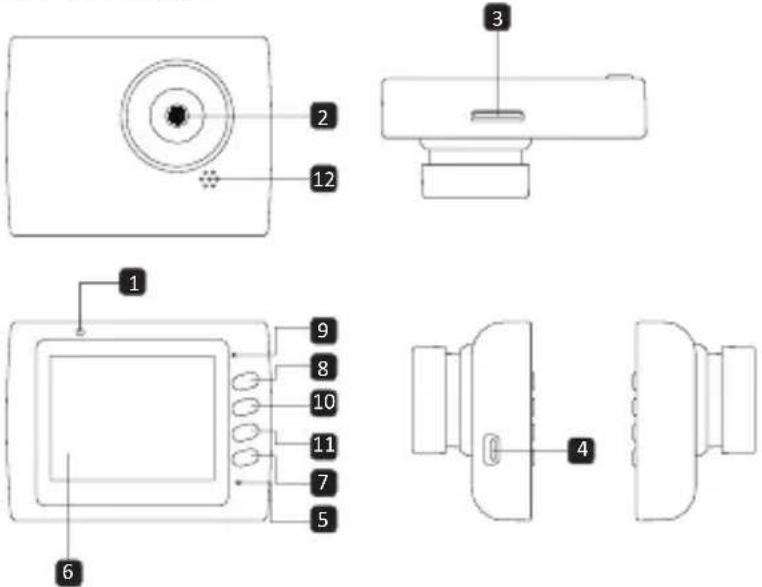

Кнопка СБРОС Микрофон Объектив ЖК-дисплей Кнопка ВВЕРХ Разъем для карт памяти

Кнопка Record/Menu/OK Кнопка ВНИХ Порты USB Кнопка Power/Mode Динамик Начало работы

3. Включение / Выключение

• Установите устройство в автомобиле при помощи крепления и нажмите кнопку ПИТАНИЕ для его включения. Для выключения питания снова нажмите кнопку ПИТАНИЕ течение 3

• Вы также можете подключить устройство при помощи автомобильного зарядного устройства. В этом случае устройство автоматически включится и начнет запись при включении зажигания Вашего автомобиля. При остановке двигателя устройство автоматически сохранит записанный файл и выключится.

• Использование автомобильного зарядного устройства: Подключите устройство при помощи автомобильного зарядного устройства. Зарядка начнется автоматически после включения зажигания Вашего автомобиля. Устройство включится и начнет запись RR519 QSG v1.1_Book.indb 1 2014/8/1 19:31:25Краткое руководство пользователя Prestigio RoadRunner

автоматически. При остановке двигателя устройство автоматически сохранит записанный файл и выключится.

• Обычно полная зарядка аккумулятора устройства занимает около 2-3 часов. Зарядка может занять большее время, если устройство находится в рабочем режиме.

5. Установка SD-карты

• Перед началом записи, пожалуйста, установите SD карту (не входит в комплект) в разъем для SD-карт Вашего устройства.

• Для извлечения SD-карты слегка нажмите на нее и вытяните карту из разъема.

После установки SD карты устройство автоматически распознает ее в качестве съемного носителя информации и начнет сохранять данные на установленную карту.

• Для начала записи убедитесь, что включен режим Видео. Нажмите кнопку ЗАПИСЬ для начала записи видео. Записанные файлы будут сохранены на карту SD. Для остановки записи нажмите на кнопку ЗАПИСЬ или выключите зажигание, если устройство подключено при помощи автомобильного зарядного устройства.

• При подключении автомобильного зарядного устройства видеорегистратор включится и начнет запись автоматически

Нажмите кнопку РЕЖИМ для сохранения текущего файла и его защиты от перезаписи (снятие блокировки возможно в ручном режиме).

• Чтобы сохранить изображение, убедитесь, что включен режим ФОТО. Нажмите кнопку ЗАПИСЬ, чтобы сохранить сделанное изображение на карту памяти SD.

• Для увеличения / уменьшения масштаба нажмите кнопки вверх / вниз.

8. Меню настроек видео

Включите устройство и убедитесь, что включен режим ВИДЕО.

Для выбора режима ВИДЕО или ФОТО воспользуйтесь кнопкой РЕЖИМ. Соответствующий символ будет отображаться в правом верхнем углу экрана.

• Нажмите и удерживайте кнопку Меню для входа в меню настроек. При помощи нажатия кнопок ВВЕРХ/ВНИЗ выберите требуемые настройки и нажмите Кнопка ЗАПИСЬ для входа в режим выбора. Выберите опции при помощи кнопок ВВЕРХ/ВНИЗ и снова нажмите Кнопка ЗАПИСЬ для установки параметра.

• Нажмите и удерживайте кнопку Меню для входа в меню настроек. При помощи нажатия на навигационную кнопку ВЛЕВО/ВПРАВО выберите нужное меню настроек. В меню доступны следующие настройки:

• Размер видео: выбор размера видеоизображения 1920x1080 (30 fps), 1280x720 (60 fps), 1280x720 (30 fps), 640x480 (30 fps).

• Качество: установка качества изображения.

• Длительность фрагмента: выбор длительности записываемого фрагмента.

• Время выключения: 0 мин, 5 с, 1 мин. Выберите время задержки выключения. Время по умолчанию 5 с.

• Запись при засечении движения: 5 с, 10 с, 30 c, 1 мин. Выберите время начала записи после засечения движения. Время по умолчанию 5 с.

• Запись звука: включение или отключение микрофона.

• Чувствительность микрофона: установка уровня чувствительности микрофона. RR519 QSG v1.1_Book.indb 2 2014/8/1 19:31:25Краткое руководство пользователя Prestigio RoadRunner

• Выбор режима: Выбор режима видео (спортивный, портрет, пейзаж, пляж, проч.).

• Экспозиция: коррекция экспозиции (если устройство не может произвести коррекцию экспозиции самостоятельно).

• Баланс белого: Выберите правильный баланс белого в зависимости от условий

• ISO: установки значений ISO.

9. Меню настроек изображений

Включите устройство и убедитесь, что включен режим ФОТО.

• Размер: Выберите размер фотографий 14 Мп, 12 Мп, 8 Мп, 5 Мп, 3 Мп, 2 Мп, 1.2 Мп и VGA.

• Качество: установка качества изображения.

• Выбор режима: Выбор режима видео (спортивный, портрет, пейзаж, пляж, проч.).

• Экспозиция: коррекция экспозиции (если устройство не может произвести коррекцию экспозиции самостоятельно).

• Баланс белого: Выберите правильный баланс белого в зависимости от условий

• ISO: установки значений ISO.

• Цвет: выбор цветовых эффектов.

• Эффекты: выбор специальных эффектов.

10. Меню настроек воспроизведения

В меню доступны следующие настройки:

• Громкость: выбор громкости воспроизведения и звука кнопок.

• Удаление: удаление выбранных файлов.

• Защита: снятие/установка защитной блокировки файлов.

11. Меню настроек для работы с картой

В меню доступны следующие настройки:

• Форматирование SD-карты: форматирование карты памяти SD. Важное предупреждение: Если в данном пункте меню Вы выбираете вариант Да (YES) и нажимаете Кнопка ЗАПИСЬ, то форматирование карты памяти будет произведено без дополнительного предупреждения. Все данные на каре памяти будут удалены.

• SD-Card INFO: информация о доступном пространстве на установленной карте памяти SD.

• Сигнал: вкл. или откл. звукового сигнала.

• Автоотключение: выбор времени автоматического отключения питания, если устройство не используется.

• Часы: установка текущего времени.

• Формат даты: установка формата даты/времени.

• Печать: Установите информация Показать на записях или изображения.

• Язык: выбор языка меню из списка.

• Частота: изменение частоты для устранения эффекта мерцания при записи в условиях искусственного освещения.

• Поворот экрана: устройство осуществляет запись видео в 2 режимах: камера сверху и камера снизу. В зависимости от типа установки выберите требуемый режим записи

• Автоотключение экрана: выберите время автоматического отключения экрана во время записи в целях экономии питания.

• Обнаружение движения: Выберите для установки чувствительного детектора движения.

• Сброс: возврат к заводским настройкам устройства.

• Версия: отображение текущей версии системы. RR519 QSG v1.1_Book.indb 3 2014/8/1 19:31:25Краткое руководство пользователя Prestigio RoadRunner

Для переноса записанных файлов на компьютер/ноутбук воспользуйтесь входящим в комплект поставки кабелем USB. После подключения устройства к компьютеру устройство будет обнаружено и отображено компьютером в папке “Мой компьютер” в виде съемного диска. Все записанные файлы сохраняются в папке DCIM, видеофайлы сохраняются в формате AVI, а изображения – в формате JPG. Теперь Вы можете перенести файлы на Ваш

Инструкции по безопасности Следуйте всем инструкциям по безопасности при использовании видеорегистратора Prestigio Roadrunner 519 и соблюдайте все указания, приведенные в данном руководстве.

• Не пытайтесь самостоятельно разбирать устройство или вносить изменения в его конструкцию.

• Не допускайте контакта устройства с водой или другими жидкостями. Данное устройство не является влагозащищенным.

• Если внутрь устройство проникла жидкость, немедленно отключите его от компьютера. Продолжение его использования может стать причиной пожара или поражения электрическим током. Обратитесь в сервисный центр.

• Чтобы избежать риска пожара или поражения электрическим током, не подключайте/ отключайте устройство влажными руками.

• Не размещайте устройство вблизи источников огня и не подвергайте его воздействию высокой температуры.

• Не подвергайте устройство воздействию сильных электромагнитных полей, так как это может привести к неполадкам в работе и потере данных. Технические характеристики

1920x1080 (30 fps), 1280x720(60 fps), 1280x720(30 fps), 640x480 пикселей (30 fps) Формат видео AVI Формат фото JPG Источник питания Перезаряжаемый аккумулятор и автомобильный адаптер питания

HDMI, USB, AV выход, SD карта (до 32 Гб, рекомендуется использование высокоскоростных карт памяти SD) Микрофон Встроенный Температурный диапазон 0 °~ 45°C

Поскольку компания Prestigio постоянно улучшает и модернизирует свою продукцию, внешний вид данного устройства, а также его функции могут незначительно отличаться от описанных в данном руководстве Данное устройство Roadrunner Prestigio соответствует требованиям директивы ЕС 1999/5/EC. Для получения дополнительной информации см: www.prestigio.com/certificates. RR519 QSG v1.1_Book.indb 4 2014/8/1 19:31:25Kratko uputstvo Prestigio RoadRunner
