РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HMDA420 SONY

Инструкция по эксплуатации ____ RU

Bruksanvisning SE

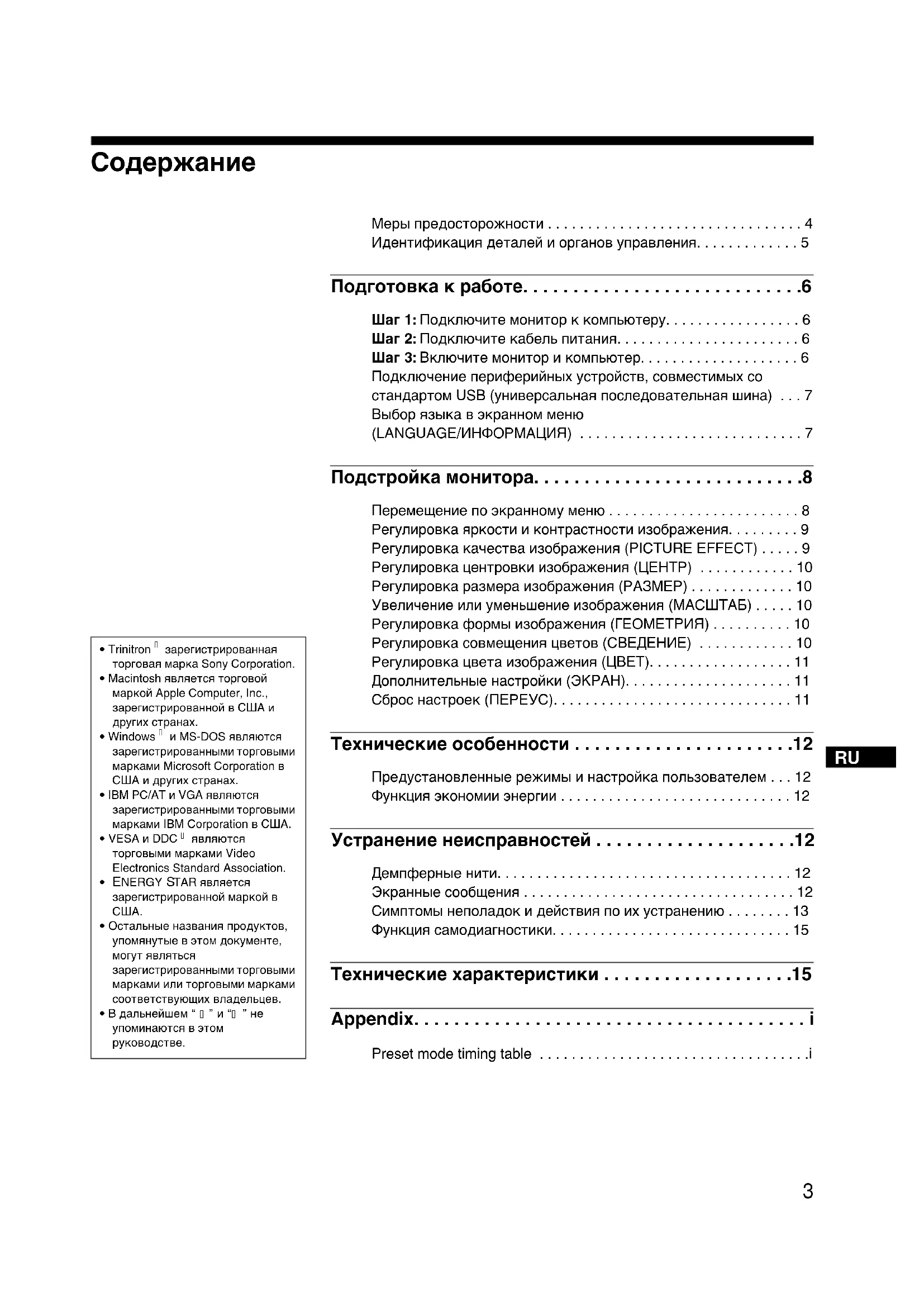

Меры предосторожности 4

Идентификация деталей и органов управления....5

Подготовка к работе....6

Шаг 1: Подключите монитор к компьютеру.....6

Шаг 2: Подключите кабель питания....6

Шаг 3: Включите монитор и компьютер. 6

Подключение периферийных устройств, совместимых со стандартом USB (универсальная последовательная шина) ...7

Выбор языка в экранном меню (LANGUAGE/ИНФОРМАЦИЯ) 7

Подстройка монитора....8

Перемещение по экранному меню 8

Регулировка яркости и контрастности изображения.....9

Регулировка качества изображения (PICTURE EFFECT) ..... 9

Регулировка центровки изображения (ЦЕНТР) ..... 10

Регулировка размера изображения (РАЗМЕР) ..... 10

Увеличение или уменьшение изображения (МАСШТАБ) ..... 10

Регулировка формы изображения (ГЕОМЕТРИЯ) ..... 10

Регулировка совмещения цветов (СВЕДЕНИЕ) ..... 10

Регулировка цвета изображения (ЦВЕТ)....11

Дополнительные настройки (ЭКРАН)....11

Сброс настроек (ПЕРЕУС)....11

Технические особенности .....12

Предустановленные режимы и настройка пользователем ... 12

Функция экономии энергии 12

Устранение неисправностей .....12

Демпферные нити....12

Экранные сообщения 12

Симптомы неполадок и действия по их устранению ..... 13

Функция самодиагностики....15

Технические характеристики .....15

Appendix....i

Preset mode timing table ....i

• Trinitron ^1 зарегистрированная торговая марка Sony Corporation.
  • Macintosh является торговой маркой Apple Computer, Inc., зарегистрированной в США и других странах.
• Windows ^1 и MS-DOS являются зарегистрированными торговыми марками Microsoft Corporation в США и других странах.
• IBM PC/AT и VGA являются зарегистрированными торговыми марками IBM Corporation в США.
  • VESA и DDC ^1 являются торговыми марками Video Electronics Standard Association.
• ENERGY STAR является зарегистрированной маркой в США.
• Остальные названия продуктов, упомянутые в этом документе, могут являться зарегистрированными торговыми марками или торговыми марками соответствующих владельцев.
• В дальнейшем “☐” и “☐” не упоминаются в этом руководстве.

Меры предосторожности

Меры предосторожности при подключении к сети электропитания

- Используйте кабель питания, поставляемый с монитором. При использовании другого кабеля питания убедитесь в том, что он подходит для использования в местной сети. Для покупателей в Великобритании При использовании монитора в Великобритании пользуйтесь поставляемым с монитором кабелем питания с разъемом для Великобритании.

Примеры сетевых вилок

для 100 - 120 В переменного тока

для 200 - 240 В переменного тока

только для 240 В переменного тока

• Отсоединяйте кабель питания от сети не раньше, чем через 30 секунд после выключения питания монитора, когда уменьшится заряд статического электричества на поверхности экрана.
• После включения питания в течение приблизительно 5 секунд происходит размагничивание трубки монитора. При этом вокруг экрана возникает сильное магнитное поле, способное повредить данные на магнитных лентах и дискетах, находящихся рядом с монитором. Поэтому магнитофоны, кассеты и дискеты следует держать на некотором расстоянии от прибора.

Сетевая розетка должна находиться в легко доступном месте вблизи прибора.

Установка

Не устанавливайте монитор в следующих местах:

• на мягких поверхностях (коврики, одеяла и т.д.) или вблизи других материалов (занавески, портьеры), которые могут преградить доступ воздуха к вентиляционным отверстиям
• вблизи источников тепла, таких как батареи или воздуховоды, а также в местах, где возможно попадание прямого солнечного света
  • где наблюдаются резкие колебания температуры
  • где присутствует вибрация или резкие механические воздействия
• на неустойчивой поверхности
• рядом с источниками магнитных полей, такими как трансформаторы или высоковольтные кабели
• рядом или на металлической поверхности с наличием электрического заряда

Уход

• Протирайте экран мягкой тканью. При использовании химических средств для чистки стекла не применяйте жидкости, содержащие антистатические или аналогичные добавки, так как они могут повредить покрытие экрана.
- Не следует прикасаться к дисплею, скрести или стучать по нему острыми или шершавыми предметами (шариковой ручкой, отверткой). Это может привести к появлению царапин на поверхности электронно-лучевой трубки.
- Протирайте корпус, дисплей и панель управления мягкой тканью, слегка смоченной в слабом растворе моющего средства. Не пользуйтесь грубыми терками, абразивными пастами или такими растворителями, как спирт или бензин.

Транспортировка

При перевозке монитора или его доставке в ремонтную мастерскую пользуйтесь заводской картонной коробкой и упаковочными материалами.

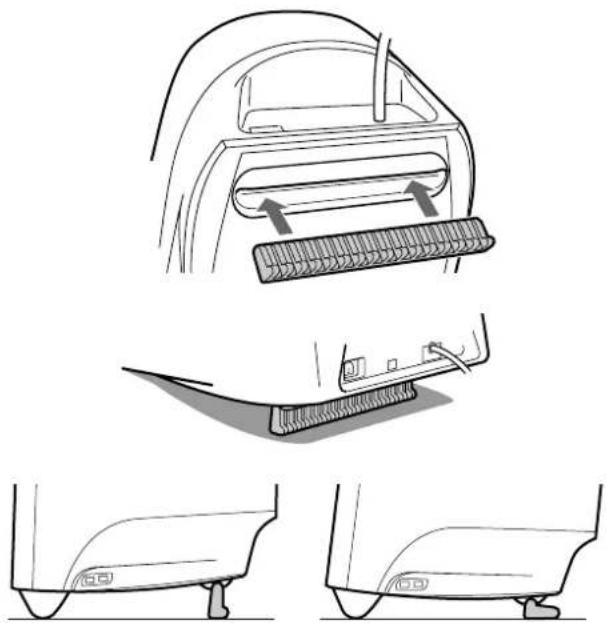

Использование подставки

Вставьте прилагаемую подставку в канавку для регулировки угла монитора. Подставку можно использовать как в вертикальном, так и в горизонтальном положении. Если для монитора эта подставка не требуется, ее можно использовать в качестве удобной полки для компакт-дисков.

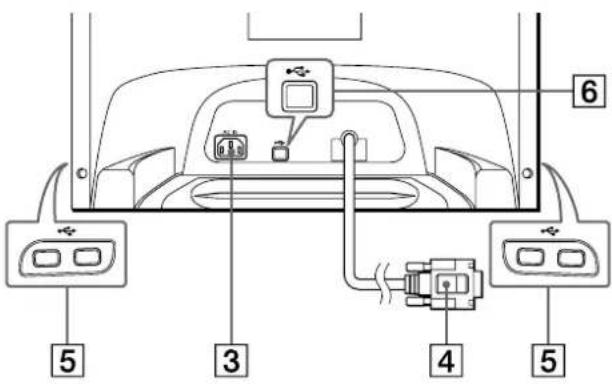

Идентификация деталей и органов управления

См. страницы в скобках для получения подробных сведений.

Передняя панель Задняя панель

1 2

① Кнопка управления (стр. 9)

Кнопка управления используется для отображения меню и выполнения настроек монитора, включая регулировку яркости и контрастности.

② Выключатель и индикатор① (питание) (стр. 6, 12, 15)

Включает и выключает монитор. Когда монитор включен, индикатор горит зеленым, а когда монитор в режиме экономии энергии, он горит или мигает зеленым и оранжевым, или просто оранжевым.

③ Гнездо AC IN (стр. 6)

Подает электрическое питание на монитор.

5 3 4 6 5

4 Гнездо видеовхода (HD15) (стр. 6)

Подает видеосигналы RGB (0,700 Vp-p, положит.) и сигналы синхронизации.

Номер штырька	Сигнал
1 Красный
2 Зеленый
3 Синий
4 ID (Заземление)
5 Заземление DDC	*
6 Заземление красного
7 Заземление зеленого
8 Заземление синего
9 DDC + 5V	*
10 Заземление
11 ID (Заземление)
12 Канал двустороннего обмена данных (SDA)	*
13 Гориз. синхронизация
14 Верт. синхронизация
15 Хронометраж данных (SCL)	*

* Display Data Channel (DDC) является стандартом VESA.

⑤ Выходные разъемы USB (универсальная последовательная шина) (стр. 7)

Используйте эти разъемы для подключения к монитору периферийных устройств, поддерживающих стандарт USB.

6 Входной разъем USB (универсальная последовательная шина) (стр. 7)

Используйте этот разъем для подключения к компьютеру, поддерживающему стандарт USB.

Подготовка к работе

Перед использованием монитора проверьте наличие в коробке следующих принадлежностей:

• Кабель питания (1)
- Кабель USB (1)
• Подставка для монитора (1)
• Гарантийный талон (1)
- Примечания по чистке поверхности экрана (1)
- Настоящая инструкция по эксплуатации (1)

Шаг 1: Подключите монитор к компьютеру

Перед подключением монитор и компьютер должны быть выключены.

Примечание

Не следует прикасаться к штырькам разъема кабеля видеосигнала, так как при этом их можно согнуть.

■ Подключение к компьютеру IBM PC/AT или совместимому с ним

к видеовыходу

Компьютер IBM PC/AT или совместимый

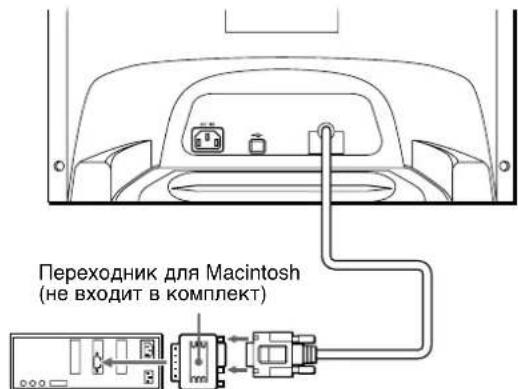

■ Подключение к компьютеру Macintosh или совместимому с ним

Необходимо использовать переходник для Macintosh (не входит в комплект).

Переходник для Macintosh (не входит в комплект)

Компьютер Macintosh или совместимый с ним

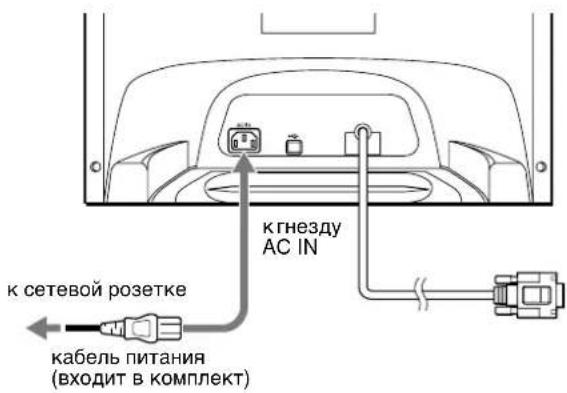

Шаг 2: Подключите кабель питания

Не включая монитор и компьютер, подключите сначала кабель питания к монитору, затем включите его в розетку электропитания.

к гнезду AC IN к сетевой розетке кабель питания (входит в комплект)

Шаг 3: Включите монитор и компьютер

Сначала следует включить монитор, а затем компьютер.

Подключение монитора завершено. Если необходимо, воспользуйтесь органами управления монитора для настройки изображения.

Если на экране отсутствует изображение

• Проверьте, правильно ли монитор подключен к компьютеру.
• Если на экране появляется сообщение НЕТ ВХОДНОГО СИГНАЛА, убедитесь, что плата графического адаптера компьютера надежно вставлена в гнездо шины.
• Если данная модель устанавливается вместо старого монитора, и на экране появляется сообщение НЕДОПУСТИМЫЙ ГРАФИЧЕСКИЙ РЕЖИМ, верните прежний монитор на место. Затем настройте графический адаптер, так чтобы частота горизонтальной развертки была в диапазоне 30 – 96 кГц, а частота вертикальной развертки - в диапазоне 48 – 120 Гц.

Дополнительные сведения об экранных сообщениях см.

"Симптомы неполадок и действия по их устранению" на стр. 13.

Установка на различных ОС (операционных системах)

Данный монитор отвечает требованиям стандарта "DDC" Plug & Play и автоматически обнаруживает всю информацию о мониторе. Необязательно устанавливать на компьютере какие-либо специальные драйверы.

Если Вы подсоединяете этот монитор к ПК и впервые загружаете компьютер, на экране может быть отображено диалоговое окно программы установки. Несколько раз нажмите кнопку "Next" в соответствии с указаниями программы установки, пока не будет автоматически выбран Монитор Plug & Play, чтобы этот монитор можно было использовать.

Для пользователей Windows NT4.0

При настройке монитора в Windows NT4.0 драйвер дисплея не используется. Подробные сведения о выборе нужного разрешения, частоты регенерации и количества воспроизводимых цветов см. в руководстве для Windows NT4.0.

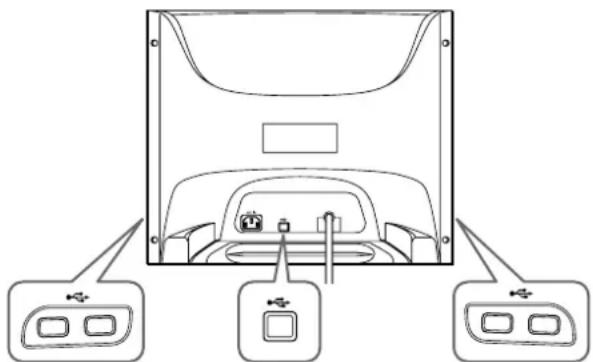

Подключение периферийных устройств, совместимых со стандартом USB (универсальная последовательная шина)

На мониторе имеется один входной разъем USB (на задней панели) и четыре выходных разъема USB (по два на левой и правой сторонах). Они обеспечивают быстрый и простой способ подключения периферийных устройств, совместимых со стандартом USB (таких как клавиатуры, мыши, принтеры и сканеры), к компьютеру при помощи стандартного кабеля USB.

Чтобы использовать монитор в качестве концентратора для периферийных устройств, подключите разъемы USB, как показано на рисунке ниже.

к USB-совместимым периферийным устройствам
к USB-совместимому компьютеру
к USB-совместимым периферийным устройствам

1 Включите монитор и компьютер.
2 Подключите компьютер к прямоугольному входному разъему • помощью прилагаемого кабеля USB.

Для пользователей Windows

Если на экране появляется сообщение, следуйте указаниям на экране и выберите Универсальный концентратор USB в качестве установки по умолчанию.

3 Подключите USB-совместимые периферийные устройства к прямоугольным выходным разъемам USB.

Примечания

• Не все компьютеры и/или операционные системы поддерживают стандарт USB. См. инструкцию по эксплуатации Вашего компьютера, чтобы выяснить, возможно ли подключение к нему устройств, поддерживающих стандарт USB.
• В большинстве случаев на компьютер нужно установить драйвер USB. Для получения подробных сведений см. инструкции по эксплуатации периферийных устройств.
• Монитор может работать как концентратор только в режимах "оп" (вкл.) или экономии энергии.
• Если впервые подсоединить клавиатуру или мышь к разъемам USB, а затем загрузить компьютер, они могут не работать. Сначала подключите клавиатуру и мышь непосредственно к компьютеру и произведите настройку USB-совместимых устройств. Затем подключите их к монитору.
• При подключении кабелей USB не опирайтесь на монитор. Он может неожиданно сдвинуться и вызвать травму.

Выбор языка в экранном меню (LANGUAGE/ИНФОРМАЦИЯ)

Можно пользоваться версиями экранных меню на английском, французском, немецком, итальянском, испанском, голландском, шведском, русском и японском языках. По умолчанию используется английский язык.

1 Нажмите в центре кнопки управления.

См. стр. 9 для получения подробных сведений о кнопке.

MENU ВЫХОД P ICTURE EFFECT РАЗМЕР / ЦЕНТР ГЕОМЕТРИЯ СВЕДЕНИЕ ЭКРАН ЦВЕТ LANGUAGE / ИНФОРМАЦИЯ ПЕРЕУС SELECT→

2 Переместите кнопку управления ↓/↑, чтобы выделить элемент LANGUAGE/ИНФОРМАЦИЯ, и нажмите снова в центре кнопки управления.

LANGUAGE / ИНФОРМАЧИЯ ■ ENGLISH • FRANÇAIS • DEUTSCH • ITALIANO • ESPAÑOL • NEDERLANDS • SVENSKA • РУССКИЙ • 日本語 SELECT→EXIT→MENU

3 Передвиньте кнопку управления ↓/↑ для выбора ☑. Затем переместите кнопку управления ←/→ для выбора языка.

• ENGLISH: Английский
• FRANÇAIS: Французский
• DEUTSCH: Немецкий
• ITALIANO: Итальянский
- ESPAÑOL: Испанский
• NEDERLANDS: Голландский
• SVENSKA: Шведский
• РУССКИЙ
• :日本元ский

Чтобы закрыть меню

Один раз нажмите в центре кнопки управления, чтобы вернуться в главное меню (MENU), и два раза - для возврата в нормальный режим просмотра. Если кнопки не были нажаты, то экранное меню автоматически исчезает приблизительно через 30 секунд.

Чтобы снова установить английский язык

См. "Сброс настроек (ПЕРЕУС)" на стр. 11

Подстройка монитора

Большая часть настроек монитора производится с помощью экранного меню.

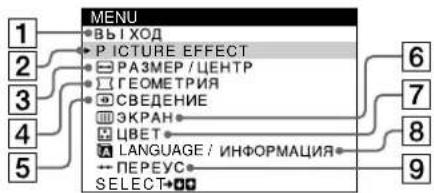

Перемещение по экранному меню

Нажмите в центре кнопки управления для отображения на экране главного меню (MENU). См. стр. 9 для получения подробных сведений о кнопке управления.

MENU 1 2 3 4 5 6 7 8 9 BYI XOD PICTURE EFFECT PAZMER / ЦЕНТР ГЕОМЕТРИЯ СВЕДЕНИЕ ЭКРАН ЦВЕТ LANGUAGE / ИНФОРМАЦИЯ ПЕРЕУС SELECT

Используйте кнопку управления для выбора любого из следующих меню.

① ВЫХОД

Выберите ВЫХОД, чтобы закрыть меню.

② PICTURE EFFECT (стр. 9)

Выберите меню

PICTURE EFFECT для

выбора наиболее

подходящего

предварительно

установленного режима изображения.

③ РАЗМЕР/ЦЕНТР (стр. 10)

Выводит на дисплей

меню РАЗМЕР/ЦЕНТР

для подстройки

центровки, размера,

уменьшения и

увеличения

изображения.

4 ГЕОМЕТРИЯ (стр. 10)

Выводит на дисплей

меню ГЕОМЕТРИЯ для

подстройки поворота и

формы растра.

PICTURE EFFECT • СТАНДАРТНОЕ ДИНАМИЧЕСКОЕ SELECT EDIT T → MENU

PA3MEP/LEHTP LEHTP 26 SELECT T → MENU

ГЕОМЕТРИЯ ВРАШЕНИЕ 26 SELECT FOOT T → MENU

СВЕДЕНИЕ (стр. 10)

Выберите меню

СВЕДЕНИЕ для

подстройки совмещения

цветов по горизонтали и

вертикали изображения.

ЭКРАН (стр. 11)

Выберите меню ЭКРАН,

чтобы размагнитить

экран и отрегулировать

уровень устранения

муарового фона.

7 ЦВЕТ (стр. 11)

Выводит на дисплей

меню ЦВЕТ для

подстройки цветовой

температуры. Может

использоваться для

приведения в

соответствие цветов

монитора с цветами

распечатываемых

изображений.

LANGUAGE/

ИНФОРМАЦИЯ

(стр.7,14)

Выводит на дисплей

меню LANGUAGE/

ИНФОРМАЦИЯ для

выбора языка и

отображения

информационного окна

для данной модели

монитора

ПЕРЕУС (стр. 11)

Выберите меню ПЕРЕУС

для сброса настроек.

СВЕДЕНИЕ

ЭКРАН

LIBET

LANGUAGE / ИНФОРМАЧИЯ

ПЕРЕУС

■ Отображение текущего входного сигнала

Частоты для горизонтальной и вертикальной разверток текущего входного сигнала отображаются в меню ЯРКОСТ КОНТРАСТ. Также отображается разрешение, если сигнал соответствует одному из режимов данного монитора,

предварительно установленных на заводе.

ЯРКОСТЬ/КОНТРАСТ

частоты для горизонтальной

и вертикальной

разверток

текущего

ВХОДНОГО

сигнала

■ Использование кнопки управления

1 Отображение главного меню (MENU).

Нажмите в центре кнопки управления для отображения на экране главного меню (MENU).
    note right of B MENU

2 Выберите меню, в котором необходимо выполнить подстройку.

Выделите нужное меню путем перемещения кнопки управления вверх (↑), вниз (↓), влево (←) или вправо (→).

3 Выполните подстройку меню.

Переместите кнопку управления влево (←) или вправо (→) для выполнения подстройки.

4 Закройте меню.

Один раз нажмите в центре кнопки управления, чтобы вернуться в главное меню (MENU), и два раза - для возврата в нормальный режим просмотра. Если кнопки не были нажаты, то экранное меню автоматически исчезает приблизительно через 30 секунд.

Сбросить настройки можно с помощью меню ПЕРЕУС. Для получения подробных сведений о выполнении сброса настроек см стр. 11.

Регулировка яркости и контрастности изображения

Регулировка яркости и контрастности выполняется с помощью отдельного меню ЯРКОСТЬ/КОНТРАСТ. Все настройки сохраняются в памяти для всех входных сигналов.

1 Переместите кнопку управления в любом направлении. На экране появляется меню ЯРКОСТЬ/КОНТРАСТ.

2 Переместите кнопку управления ↓/↑ для регулировки яркости ( ) и ←/→ для регулировки контрастности (3).

Меню автоматически исчезает приблизительно через 3 секунды.

Регулировка качества изображения (PICTURE EFFECT)

Функция PICTURE EFFECT дает возможность выбрать один из двух предварительно установленных режимов, обеспечивающих наивысшее качество изображения.

1 Нажмите в центре кнопки управления. На экране появляется главное меню (MENU).

2 Переместите кнопку управления, чтобы выделить элемент PICTURE EFFECT, и нажмите снова в центре кнопки управления. На экране появится меню PICTURE EFFECT.

3 Переместите кнопку управления ↓/↑ для выбора необходимого режима изображения.

Выберите Для
СТАНДАРТНОЕ	изображений с высокой контрастностью и яркостью. Выберите этот режим для работы с обычными приложениями, такими как электронные таблицы, текстовый редактор, электронная почта или WEB-браузер.
ДИНАМИЧЕСКОЕ	очень ярких цветов и изображений с фотографической точностью. Цвета в этом режиме ярче, чем в режиме “СТАНДАРТНОЕ”, поэтому он используется для таких приложений с большим количеством графики, как игры, воспроизведения DVD или развлекательных программ.

Регулировка центровки изображения (ЦЕНТР)

Эта настройка сохраняется в памяти для текущего входного сигнала.

1 Нажмите в центре кнопки управления. На экране появляется главное меню (MENU).
2 Переместите кнопку управления ↓/↑, чтобы выделить элемент РАЗМЕР/ЦЕНТР, и нажмите снова в центре кнопки управления. На экране появляется меню РАЗМЕР/ЦЕНТР.
3 Сначала переместите кнопку управления ↓/↑, чтобы выбрать (ЦЕНТР) для подстройки по горизонтали или (ЦЕНТР) для подстройки по вертикали. Затем переместите кнопку управления ←/→ для подстройки центровки.

Регулировка размера изображения (РАЗМЕР)

Эта настройка сохраняется в памяти для текущего входного сигнала.

1 Нажмите в центре кнопки управления. На экране появляется главное меню (MENU).
2 Переместите кнопку управления ↓/↑, чтобы выделить элемент РАЗМЕР/ЦЕНТР, и нажмите снова в центре кнопки управления. На экране появляется меню РАЗМЕР/ЦЕНТР.
3 Сначала переместите кнопку управления ↓/↑, чтобы выбрать (ГОРИЗ.РАЗМЕР) для подстройки по горизонтали или (ВЕРТИК.РАЗМЕР) для подстройки по вертикали. Затем переместите кнопку управления ←/→ для подстройки размера.

Увеличение или уменьшение изображения (МАСШТАБ)

Эта настройка сохраняется в памяти для текущего входного сигнала.

1 Нажмите в центре кнопки управления. На экране появляется главное меню (MENU).
2 Переместите кнопку управления ↓/↑, чтобы выделить элемент РАЗМЕР/ЦЕНТР, и нажмите снова в центре кнопки управления. На экране появляется меню РАЗМЕР/ЦЕНТР.
3 Переместите кнопку управления ↓/↑, чтобы выбрать элемент (МАСШТАБ), и ←/→ для увеличения или уменьшения изображения.

Регулировка формы изображения (ГЕОМЕТРИЯ)

Настройки меню ГЕОМЕТРИЯ позволяют отрегулировать поворот и форму растра изображения. Настройка (ТВРАШЕНИЕ) сохраняется в памяти для всех входных сигналов. Все остальные настройки сохраняются в памяти для текущего входного сигнала.

1 Нажмите в центре кнопки управления. На экране появляется главное меню (MENU).
2 Переместите кнопку управления ↓/↑, чтобы выделить элемент ГЕОМЕТРИЯ, и нажмите снова в центре кнопки управления. На экране появляется меню ГЕОМЕТРИЯ.
3 Сначала переместите кнопку управления ↓/↑ для выбора элемента, который нужно подстроить. Затем переместите кнопку управления←/→ для выполнения подстройки.

Выберите Чтобы
☐ (ВРАШЕНИЕ)	повернуть растр
☐ (ПОДУШКА)	расширить или сузить края изображения
☐ (ДУГА)	сместить края изображения влево или вправо
☐ (ТРАПЕЦИЯ)	отрегулировать ширину изображения в верхней части экрана
☐ (ПАРАЛЛЕЛОГРАММ)	сместить изображение влево или вправо в верхней части экрана

Регулировка совмещения цветов (СВЕДЕНИЕ)

Настройки меню СВЕДЕНИЕ позволяют отрегулировать качество изображения благодаря управлению совмещением цветов. Совмещение цветов имеет отношение к регулировке сигналов красного, зеленого и синего цветов.

При наличии красных или синих оттенков вокруг букв или линий необходимо подстроить совмещение цветов. Все настройки сохраняются в памяти для всех входных сигналов.

1 Нажмите в центре кнопки управления. На экране появляется главное меню (MENU).
2 Переместите кнопку управления ↓/↑, чтобы выделить элемент 📄 СВЕДЕНИЕ, и нажмите снова в центре кнопки управления. На экране появляется меню СВЕДЕНИЕ.
3 Сначала переместите кнопку управления ↓/↑ для выбора элемента, который нужно подстроить. Затем переместите кнопку управления←/→, для выполнения подстройки.

Выберите Чтобы
	сместить красные или синие оттенки по горизонтали
	сместить красные или синие оттенки по вертикали

Регулировка цвета изображения (ЦВЕТ)

Настройки меню ЦВЕТ позволяют отрегулировать цветовую температуру изображения путем изменения уровня насыщенности поля белого цвета. В цветовой гамме доминирует красный цвет при небольшой температуре, и синий цвет - при высокой температуре. Данная настройка может пригодиться для приведения в соответствие цветов монитора с цветами распечатываемых изображений. Эта настройка сохраняется в памяти для всех входных сигналов.

1 Нажмите в центре кнопки управления. На экране появляется главное меню (MENU).
2 Переместите кнопку управления ↓/↑, чтобы выделить элемент ☑ВЕТ, и нажмите снова в центре кнопки управления. На экране появляется меню ЦВЕТ.
3 Переместите кнопку управления ←/→, чтобы выбрать цветовую температуру. Заданные цветовые температуры: 5000K,6500K и 9300K. Так как 9300K является установкой по умолчанию, то при уменьшении температуры до 6500K и 5000K синеватые оттенки в белом цвете будут сменяться красноватыми.
4 Если необходимо, выполните точную настройку. Сначала переместите кнопку управления ←/→, чтобы выбрать функцию USER. Затем переместите кнопку управления ↓/↑, чтобы выбрать R (красный), G (зеленый) или B (голубой), и переместите кнопку управления ←/→ для выполнения подстройки.

Если выполняется точная настройка цветовой температуры, то новые цветовые настройки сохраняются в памяти и вызываются из нее каждый раз при выборе функции USER.

Дополнительные настройки (ЭКРАН)

Размагничивание экрана, регулировку уровня устранения муарового фона можно производить вручную.

1 Нажмите в центре кнопки управления. На экране появляется главное меню (MENU).
2 Переместите кнопку управления ↓/↑, чтобы выделить элемент ЭКРАН, и нажмите снова в центре кнопки управления. На экране появляется меню ЭКРАН.
3 Переместите кнопку управления ↓/↑ для выбора элемента, который нужно подстроить. Настройте выбранный элемент в соответствии со следующими указаниями.

■ Размагничивание экрана

После включения питания происходит автоматическое размагничивание монитора.

Для размагничивания монитора вручную сначала переместите кнопку управления ↓/↑ для выбора функции (РАЗМАГНИЧИВАНИЕ). Затем переместите кнопку управления →.

В течение приблизительно 5 секунд происходит размагничивание трубки монитора. Если потребуется повторить процесс размагничивания, это можно сделать, как минимум, через 20 минут, для того чтобы получить наилучший результат.

■ Регулировка муарового фона\*

В случае возникновения на экране волнистых или дугообразных линий необходимо подстроить уровень устранения муарового фона.

Для регулировки степени устранения муарового фона сначала переместите кнопку управления ↓/↑ для выбора функции (ПОДАВЛЕНИЕ МУАРА). Затем переместите кнопку управления ←/→, пока муаровый эффект не будет сведен до минимума.

* Муаровый фон представляет собой разновидность естественных помех на изображении, которая имеет вид плавных волнистых линий. Он может возникать в результате интерференции между текстурой изображения, формируемого данным входным сигналом, и решеткой точечных элементов экрана электронно-лучевой трубки.

Пример муарового фона

Сброс настроек (ПЕРЕУС)

В данном мониторе существует два способа сброса настроек. Для сброса настроек воспользуйтесь меню ПЕРЕУС.

1 Нажмите в центре кнопки управления. На экране появляется главное меню (MENU).

2 Переместите кнопку управления ↓/↑, чтобы выделить элемент → ПЕРЕУС, и нажмите снова в центре кнопки управления. На экране появится меню ПЕРЕУС. Сбросьте настройки в соответствии со следующими указаниями.

Сброс всех данных настройки для текущего входного сигнала (РЕЖИМ)

Переместите кнопку управления←.

Выбран элемент РЕЖИМ. Все данные настройки для текущего входного сигнала вернутся к исходным значениям. Необходимо помнить, что этим способом нельзя сбросить настройки следующих элементов.

• язык экранного меню (стр. 7)
• поворот изображения (стр. 10)

Сброс всех данных настройки до исходных значений, установленных на заводе (ВСЕ)

Переместите кнопку управления→.

Выбран элемент BCE. Все данные настройки для текущего входного сигнала вернутся к исходным значениям. Все данные настройки (кроме установок элемента USER в меню ЦВЕТ) вернутся к исходным значениям, установленным на заводе.

Примечание

После выбора элемента BCE кнопки монитора не работают около 5 секунд.

Технические особенности

Предустановленные режимы и настройка пользователем

При приеме входного сигнала монитор автоматически согласовывает его с одним из режимов, предварительно установленных на заводе и хранящихся в памяти монитора, для обеспечения высококачественного изображения в центре экрана. (См. список предоставленных режимов в Appendix.) Для входных сигналов, не соответствующих ни одному из заводских режимов, с помощью технологии цифрового мультисканирования данного монитора производятся все настройки, необходимые для получения четкого изображения при любой синхронизации в его частотном диапазоне (по горизонтали: 30 – 96 кГц, по вертикали: 48 – 120 Гц). При регулировке изображения данные настройки заносятся в память как пользовательский режим и автоматически вызываются из нее каждый раз при получении данного входного сигнала.

Примечание для пользователей Windows

Пользователям Windows следует обратиться к руководству по использованию видеокарты или воспользоваться утилитами, поставляемыми с графической картой, и выбрать самую высокую из возможных частот регенерации для оптимизации работы монитора.

Функция экономии энергии

Данный монитор соответствует нормам экономии электроэнергии, установленным VESA, ENERGY STAR и NUTEK. Если на монитор не подается сигнал с подключенного компьютера, монитор будет автоматически снижать потребление энергии, как показано ниже.

Режимпотребленияэнергии

Потребляемаямощность*

Индикатор1 (питание)

Обычная работа ≤ 150 Вт Горит зеленым

Выход из активного ≤ 3 Вт Горит состояния** оранжевым

Выключение 0 Вт Выключен

* Цифры отображают потребляемую мощность, если к монитору не подключаются никакие USB-совместимые периферийные устройства.
** При входе компьютера в режим "Выход из активного состояния" входной сигнал отключается, и на экране появляется сообщение НЕТ ВХОДНОГО СИГНАЛА. Через 20 секунд монитор снова перейдет в режим экономии энергии.

Устранение неисправностей

Прежде чем обратиться в службу технической поддержки, ознакомьтесь с данным разделом.

Демпферные нити

Видимые линии на экране, особенно при светлых фоновых цветах экрана (обычно белый), характерны для мониторов Trinitron. Это не является неполадкой. Это тени демпферных нитей, которые гасят вибрацию апертурной решетки. Апертурная решетка - это очень важный элемент, который делает электронно-лучевые трубки Trinitron уникальными и обеспечивает более интенсивные светлые тона на экране, благодаря чему изображение становится ярче и отчетливее.

Демпферные нити

Экранные сообщения

Если на экране нет изображения, появится одно из нижеуказанных сообщений. Для устранения неполадки см. "Симптомы неполадок и действия по их устранению" на стр. 13.

ИНФОРМАЧИЯ НЕЛОПУСТИМЫЙ ГРАФИЧЕСКИЙ РЕЖИМ Состояние входного сигнала

Состояние входного сигнала НЕДОПУСТИМЫЙ ГРАФИЧЕСКИЙ РЕЖИМ

Указывает на то, что входной сигнал не соответствует характеристикам монитора.

НЕТ ВХОДНОГО СИГНАЛА

Указывает на то, что входной сигнал не подается на вход монитора.

Симптомы неполадок и действия по их устранению

Если причиной неполадок стали компьютер или другое оборудование, обратитесь к инструкциям по эксплуатации этого оборудования.

Воспользуйтесь функцией самодиагностики (стр. 15), если проблема не устраняется с помощью следующих рекомендаций.

Симптом Проверьте эти позиции
Нет изображения
Если индикатор 1 (питание) не горит	• Проверьте, правильно ли подключен кабель питания.• Проверьте, находится ли выключатель питания 1 в положении “оп” (вкл).
Если на экране появляется сообщение НЕТ ВХОДНОГО СИГНАЛА, или индикатор питания 1 горит оранжевым	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 6).• Убедитесь, что ни один из штырьковых контактов видеокабеля HD15 не является изогнутым и не утоплен внутрь вилки.■ Неполадки, связанные с подключением компьютера или другого оборудования• Компьютер находится в режиме экономного потребления энергии. Попробуйте нажать любую клавишу на клавиатуре компьютера или передвинуть мышь.• Проверьте, находится ли выключатель компьютера в положении “оп” (вкл).• Убедитесь, что видеокарта правильно и надежно закреплена в разъеме подключения к шине.
Если на экране появляется сообщение “НЕДОПУСТИМЫЙ ГРАФИЧЕСКИЙ РЕЖИМ”	■ Неполадки, связанные с подключением компьютера или другого оборудования• Проверьте, входят ли видеочастоты в заданный для монитора диапазон. Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и подстройте частотный диапазон согласно следующим техническим параметрам.По горизонтали: 30 – 96 кГцПо вертикали: 48 – 120 Гц
Если на экране нет сообщений, и индикатор питания 1 горит зеленым или мигает оранжевым	• Воспользуйтесь функцией самодиагностики (стр. 15).
При использовании системы Macintosh	• Убедитесь, что переходник для Macintosh (не входит в комплект) и кабель видеосигнала подключены правильно (стр. 6).
Скачки, дрожание или волнообразные колебания изображения	• Изолируйте и устраните любые потенциальные источники электрических и магнитных полей, например, лазерные принтеры, электрические вентиляторы, флуоресцентные лампы или телевизоры.• Отодвиньте монитор подальше от линий электропитания или установите возле него магнитный экран.• Попробуйте подключить монитор к другой сетевой розетке, желательно от другого контура.• Попробуйте повернуть монитор на 90° влево или вправо.■ Неполадки, связанные с подключением компьютера или другого оборудования• Обратитесь к руководству по графическому адаптеру, чтобы проверить, правильные ли параметры установлены для Вашего монитора.• Удостоверьтесь в том, что графический режим (VESA и т.д.) и частота входного сигнала соответствуют характеристикам монитора (Appendix). Даже в подходящем частотном диапазоне некоторые видеокарты подают слишком узкий для корректной синхронизации монитора синхронизирующий импульс.• Подстройте частоту регенерации компьютера (частоту вертикальной развертки) для получения оптимального изображения.
Нечеткое изображение	• Подстройте контрастность и яркость (стр. 9).• Выполните размагничивание монитора* (стр. 11).• Выберите функцию ПОДАВЛЕНИЕ МУАРА и откорректируйте эффект устранения муарового фона (стр. 11).
“Тени” на изображении	• Не используйте удлинители видеокабелей и коммутаторы видеосигнала.• Проверьте, надежно ли закреплены в своих гнездах все разъемы.
Неправильные центровка или размер изображения	• Подстройте размер (стр. 10) или отцентрируйте изображение (стр. 10). Необходимо помнить, что в некоторых видеорежимах экран не заполняется до краев.
Края изображения искривлены	• Подстройте геометрические параметры (стр. 10).

(Продолжение на следующей странице)

Симптом Проверьте эти позиции
Волнистые или муаровые разводы на экране	Выберите функцию ПОДАВЛЕНИЕ МУАРА и откорректируйте эффект устранения муарового фона (стр. 11).Неполадки, связанные с подключением компьютера или другого оборудованияСмените рисунок рабочего стола.
Неравномерная окраска изображения	Выполнить размагничивание монитора * (стр. 11). Однородность цвета может нарушаться в тех случаях, когда вблизи монитора находятся источники магнитного поля, такие как громкоговорители, или когда Вы поворачиваете монитор.
Белый цвет не выглядит белым	Подстройте цветовую температуру (стр. 11).
Красные или синие оттенки по краям букв или линий	Подстройте совмещение цветов (стр. 10)
Не работают периферийные устройства USB	Убедитесь, что соответствующие разъемы USB правильно подключены и надежно закреплены (стр. 7)Проверьте, находится ли выключатель питания 1 в положении “on” (вкл.).Неполадки, связанные с подключением компьютера или другого оборудованияУбедитесь, что включено питание USB-совместимых периферийных устройств с автономными источниками питания.Установите на свой компьютер последнюю версию драйвера устройства. Обратитесь к изготовителю устройства за дополнительной информацией о требуемом драйвере устройства.Если USB-совместимая клавиатура или мышь не работают, подсоедините их непосредственно к компьютеру, перезагрузите компьютер и выполните необходимые настройки параметров USB. Затем снова подключите клавиатуру или мышь к монитору. Если впервые подсоединить клавиатуру или мышь к разъемам USB, а затем загрузить компьютер, они могут не работать.Для пользователей Windows 95Правой кнопкой мыши нажмите на значок “Мой компьютер” и выберите “Свойства”.Нажмите на вкладку “Устройства”. Прокрутите список и выберите Контроллер шины USB.Eсли Контроллер шины USB отсутствует в списке, необходимо загрузить дополнительный диск для установки поддержки шины USB. Обратитесь к изготовителю своего компьютера за дополнительной информацией о приобретении дополнительного диска установки поддержки шины USB.Выберите Универсальное устройство USB из списка Контроллера шины USB и нажмите кнопку “Свойства”.Если для параметра “Отключено в данной конфигурации” установлен флажок, снимите его.Нажмите кнопку “Обновить”.
Сразу после включения монитора раздается непродолжительное гудение	Этот звук сопутствует процессу автоматического размагничивания. После включения питания в течение приблизительно 5 секунд происходит автоматическое размагничивание трубки монитора.

* Если потребуется повторить процесс размагничивания, это можно сделать, как минимум, через 20 минут, для того чтобы получить наилучший результат. Гудящий звук, который слышен, не является неисправностью.

Отображение названия модели монитора, серийного номера и даты выпуска.

1 Нажмите в центре кнопки управления. На экране появляется главное меню (MENU).

2 Переместите кнопку управления ↓/↑, чтобы выделить элемент LANGUAGE/ИНФОРМАЦИЯ, и нажмите снова в центре кнопки управления. На экране появится меню LANGUAGE/ИНФОРМАЦИЯ.

3 Переместите кнопку управления ↓/↑, чтобы выбрать ⓘ. На экране монитора появится следующее информационное меню.

Пример

LANGUAGE /ИНФОРМАЧИЯ A MODEL: HMD-A420 SERIAL:12345678 MANUFACTURED:2000.52 SELECT +T → MENU

При возникновении неполадок свяжитесь с местным официальным дилером Sony и предоставьте следующую информацию.
• Название модели: HMD-A420
- Серийный номер
- Название и характеристики Вашего компьютера и графического адаптера.

Функция самодиагностики

Данный монитор оснащен функцией самодиагностики. Если возникает какая-либо проблема с монитором или компьютером (компьютерами), экран очищается, а индикатор питания ① горит зеленым или мигает оранжевым. Если индикатор питания ① горит оранжевым, то компьютер находится в режиме экономного потребления энергии. Попробуйте нажать любую клавишу на клавиатуре компьютера.

Индикатор ① (питание)

Если индикатор ① (питание) горит зеленым

1 Отсоедините кабель видеовхода или выключите подсоединенный к монитору компьютер.
2 Нажмите кнопку питания ① дважды, чтобы выключить монитор и затем включить.
3 Переместите кнопку управления → и удерживайте 2 секунды перед тем, как монитор перейдет в режим экономного потребления энергии.

MENU

Если появятся все четыре цветные полоски (белого, красного, зеленого, синего), то монитор работает корректно. Вновь подсоедините кабель к видеовходу и проверьте состояние компьютера.

Если цветные полоски не появляются, то монитор, возможно, неисправен. Проинформируйте местного официального дилера Sony о состоянии своего монитора.

Если индикатор питания ① мигает оранжевым

Нажмите кнопку питания ① дважды, чтобы выключить монитор и затем включить.

Если индикатор питания ① горит зеленым, то монитор работает нормально.

Если индикатор питания ① продолжает мигать, то, возможно, монитор неисправен. Сосчитайте количество секунд в интервалах между загоранием индикатора питания ① и проинформируйте местного официального дилера Sony о состоянии своего монитора. Не забудьте предоставить название модели и серийный номер своего монитора. Также необходимо указать марку и модель Вашего компьютера и видеокарты.

Технические характеристики

Кинескоп Шаг апертурной решетки

0,24 мм (центр)

Размер экрана по диагонали

19 дюймов

Развертка 90 градусов

FD Trinitron

Размер экранного изображения

Прибл. 365 · 274 мм (ш/в)

Видимое изображение 18,0"

Разрешение

Максимум По горизонтали: 1800 точек

По вертикали: 1440 линий

Рекомендуется По горизонтали: 1280 точек

По вертикали: 1024 линий

Стандартная площадь изображения

Прибл. 352 · 264 мм (ш/в)

Частота развертки* По горизонтали: 30 – 96 кГц

По вертикали: 48 – 120 Гц

Параметры сетевого питания

100 - 240 В, 50 - 60 Гц,

2,3-1,0 A

Потребляемая мощность

Макс. 150 Вт

Габариты Прибл. 497 · 458 · 469 мм (ш/в/д)

Масса Прибл. 26 кг

Входящие в комплект принадлежности

См. стр. 6

* Рекомендуемый режим синхронизации по горизонтали и вертикали

• Ширина синхроимпульса горизонтальной развертки должна быть больше 1,0 мкс.
• Интервал между сигналами горизонтальной развертки должен быть больше 3,0 мкс.
• Интервал между сигналами вертикальной развертки должен быть больше 500 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.

Innehåll
