Dieses Gerät erfüllt bezüglich

tieffrequenter (very low frequency) und tiefstfrequenter (extremely low frequency)

Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)“ vom Dezember 1990 (MPR II).

Dieses Garät entspricht den folgenden europäischen EMV-Vorschriften für Betrieb in Wohngebieten, gewerblicher Gebleten und Leichtindustriegebieten.

EN55022/1998 Klasse B

EN55024/1998

EN61000-3-2/1995

Hinweise

• Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast).

• Aus ergonomischen Gründen (flimmern) sollten nur Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne Zeilensprung) verwendet werden.
  • Die Konvergenz des Bildes kann sich auf Grund des Magnetfeldes am Ort der Aufstellung aus der korrekten Grundeinstellung verändern. Zur Korrektur empfiehlt es sich deshalb, die Regler an der Frontseite für Konvergenz so einzustellen, daß die getrennt sichtbaren Farblinien für Rot, Grün und Blau bei z.B. der Darstellung eines Buchstabens zur Deckung (Konvergenz) gelangen. Siehe hierzu auch die Erklärungen zu Konvergenz.

• Trinitron ^1 ist ein eingetragenes Warenzeichen der Sony Corporation.
  • Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern.

• Windows ^1 und MS-DOS sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.
  • IBM PC/AT und VGA sind eingetragene Warenzeichen der IBM Corporation in den USA.
• VESA und DDC ^1 sind Warenzeichen der Video Electronics Standard Association.
• ENERGY STAR ist ein eingetragenes Warenzeichen in den USA.
• Alle anderen in diesem Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein.
• Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht überall ausdrücklich durch „[“ und „,” gekennzeichnet.

Sicherheitsmaßnahmen 4

Lage und Funktion der Teile und Bedienelemente. 5

Anschließen des Geräts 6

Schritt 1: Anschließen des Monitors an den Computer ..... 6

Schritt 2: Anschließen des Netzkabels 6

Schritt 3: Einschalten von Monitor und Computer....6

Anschließen von USB-kompatiblen Peripheriegeräten (USB - Universeller Serieller Bus) 7

Auswählen der Sprache für die Bildschirmmenüs (Language/INFORMATION) 7

Einstellen des Monitors....8

Navigieren in den Menüs 8

Einstellen von Helligkeit und Kontrast 9

Einstellen der Bildqualität (PICTURE EFFECT) 9

Einstellen der Bildposition (BILDLAGE) 10

Einstellen der Bildgröße (GRÖSSE)....10

Vergrößern oder Verkleinern des Bildes (ZOOMEN) ..... 10

Einstellen der Form des Bildes (GEOMETRIE) ..... 10

Einstellen der Konvergenz (KONVERGENZ) 10

Einstellen der Farbe des Bildes (FARBE)....11

Weitere Einstellungen (BILDSCHIRM) 11

Zurücksetzen der Einstellungen (ZURÜCKSETZEN)....11

Technische Merkmale....12

Vordefinierte Modi und Benutzermodi 12

Die Energiesparfunktion 12

Störungsbehebung ....12

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen 12

Bildschirmmeldungen 12

Symptome für Fehler und Abhilfemaßnahmen ..... 13

Selbstdiagnosefunktion. 15

Technische Daten 15

Anhang (Appendix) ...... i

Preset mode timing table ....i

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluß

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, daß es für die Stromversorgung in Ihrem Land geeignet ist. Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das mitgelieferte Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

• Warten Sie nach dem Ausschalten des Geräts mindestens 30 Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit kann sich die statische Elektrizität auf der Oberfläche des Bildschirms entladen.
• Wenn Sie das Gerät einschalten, wird der Bildschirm etwa 5 Sekunden lang entmagnetisiert. Dadurch entsteht um den Bildschirm ein starkes magnetisches Feld, das Daten auf Magnetbändern, Disketten oder anderen Datenträgern in der Nähe beschädigen kann. Legen Sie magnetische Datenträger und Bänder/Disketten daher nicht zu nahe bei diesem Monitor ab.

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellung

Stellen Sie den Monitor nicht an folgenden Standorten auf:

• auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen, die die Lüftungsöffnungen blockieren könnten
• in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an einem Ort, an dem der Monitor direktem Sonnenlicht ausgesetzt ist
• an einem Ort, an dem der Monitor starken Temperaturschwankungen ausgesetzt ist
• an einem Ort, an dem der Monitor mechanischen Vibrationen oder Stößen ausgesetzt ist
• auf einer instabilen Oberfläche
• in der Nähe anderer Geräte, die ein starkes Magnetfeld generieren, wie zum Beispiel ein Transformator oder eine Hochspannungsleitung
• in der Nähe von oder auf einer elektrisch geladenen Metallfläche

Wartung

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des Bildschirms führen könnten.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die Bildschirmoberfläche zerkratzt werden.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Transport

Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

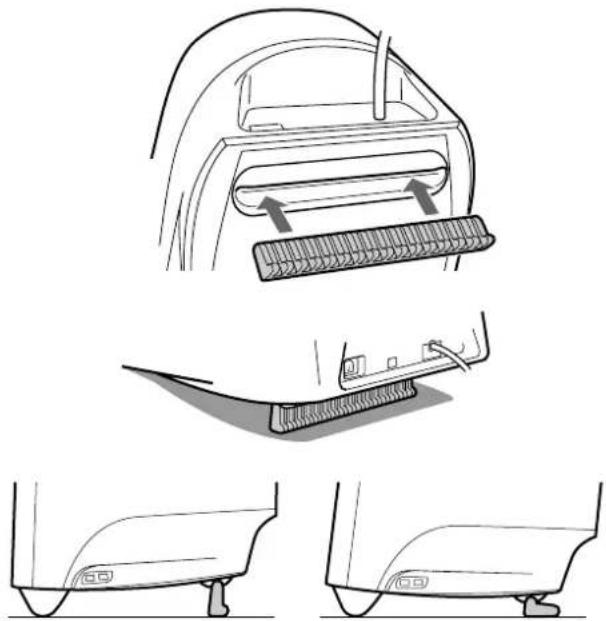

Verwenden des Ständers

Setzen Sie den mitgelieferten Ständer in die Kerbe ein, um den Winkel des Monitors einzustellen. Sie können den Ständer in vertikaler oder horizontaler Position benutzen. Wenn Sie den Ständer nicht benötigen, können Sie ihn als praktischen CD-Ständer benutzen.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

1 2

① Steuertaste (Seite 9)

Mit der Steuertaste können Sie die Menüs aufrufen und die Einstellungen des Monitors, einschließlich der Helligkeits- und Kontrasteinstellungen, ändern.

② Netzschalter und -anzeige ① (Seite 6, 12, 15)

Dieser Schalter dient zum Ein- und Ausschalten des Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor eingeschaltet ist, und blinkt grün und orange bzw. leuchtet orange, wenn sich der Monitor im Energiesparmodus befindet.

③ Netzeingang AC IN (Seite 6)

Dieser Anschluß dient zur Stromversorgung des Monitors.

RückseiteVorderseite

6 5 3 4 5

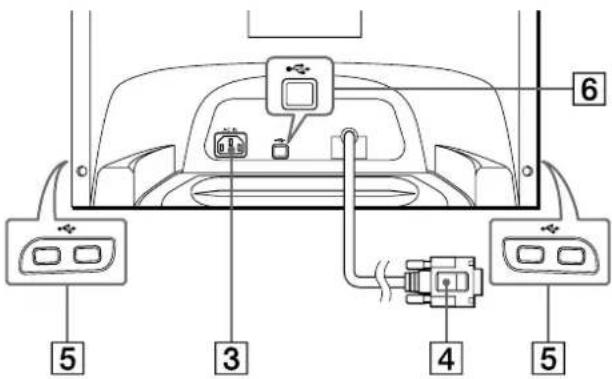

4 Videoeingang (HD15) (Seite 6)

Dieser Anschluß dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

Stift Nr. Signal

1	Rot
2 Grün
3	B	l	a	u
4 ID (Masse)
5 DDC-Masse*
6 Masse Rot
7 Masse Grün
8 Masse Blau
9 DDC + 5V*
10 Masse
11 ID (Masse)
12 Bidirektionale Daten (SDA)*
13 H. Sync
14 V. Sync
15 Datentakt (SCL)*

* DDC (Display Data Channel) ist ein Standard der VESA.

5 USB-Anschlüsse (Universeller Serieller Bus) für nachgeschaltete Geräte (Seite 7)

Über diese Anschlüsse können Sie USB-Peripheriegeräte mit dem Monitor verbinden.

6 USB-Anschluß (Universeller Serieller Bus) für vorgeschaltetes Gerät (Seite 7)

Über diesen Anschluß können Sie den Monitor mit einem USB-kompatiblen Computer verbinden.

Anschließen des Geräts

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Zubehörteile mitgeliefert wurden:

• Netzkabel (1)
• USB-Kabel (1)
  • Monitorständer (1)
  • Garantiekarte (1)
• Hinweise zum Reinigen der Bildschirmoberfläche (1)
  • Diese Bedienungsanleitung (1)

Schritt 1: Anschließen des Monitors an den Computer

Schalten Sie vor dem Anschließen den Monitor und den Computer aus.

Hinweis

Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.

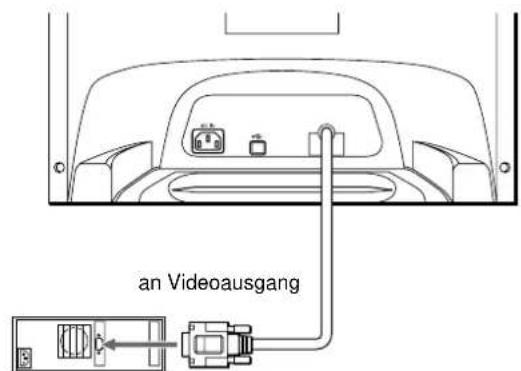

■ Anschließen an einen IBM PC/AT oder kompatiblen Computer

an Videoausgang

IBM PC/AT oder kompatibler Computer

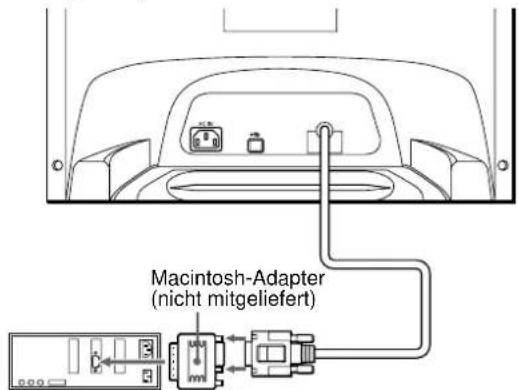

■ Anschließen an einen Macintosh oder kompatiblen Computer
Dazu benötigen Sie einen Macintosh-Adapter (nicht mitgeliefert).

Macintosh-Adapter (nicht mitgeliefert)

Macintosh oder kompatibler Computer

Schritt 2: Anschließen des Netzkabels

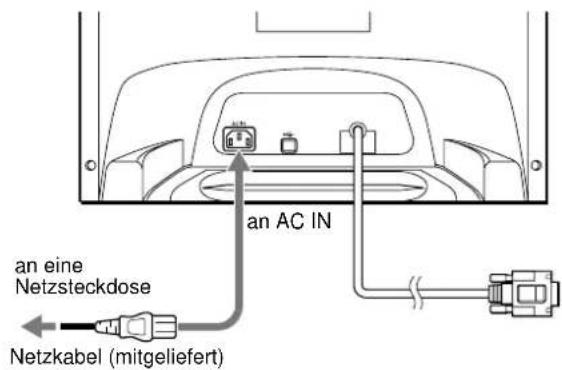

Schließen Sie bei ausgeschaltetem Monitor und Computer das Netzkabel an den Monitor an, und stecken Sie den Netzstecker in eine Netzsteckdose.

an eine Netzsteckdose an AC IN Netzkabel (mitgeliefert)

Schritt 3: Einschalten von Monitor und Computer

Schalten Sie zunächst den Monitor und dann den Computer ein.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist.
• Wird KEIN EINGANGSSIGNAL auf dem Bildschirm angezeigt, überprüfen Sie, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.
• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben und NICHT IM ABTASTBEREICH auf dem Bildschirm erscheint, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 96 kHz und eine Vertikalfrequenz zwischen 48 und 120 Hz ein.

Weitere Informationen über die Bildschirmmeldungen finden Sie unter „Symptome für Fehler und Abhilfemaßnahmen“ auf Seite 13.

Konfigurieren des Monitors mit verschiedenen Betriebssystemen

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so daß alle Daten des Monitors automatisch erkannt werden. Daher muß kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an Ihren PC anschließen und den PC dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Klicken Sie entsprechend den Anweisungen des Assistenten mehrmals auf „Next“, bis der Plug-and-Play-Monitor automatisch ausgewählt ist und Sie ihn benutzen können.

Für Benutzer von Windows NT4.0

Beim Konfigurieren des Monitors unter Windows NT4.0 wird der Bildschirmtreiber nicht verwendet. Näheres zum Einstellen der Auflösung, der Auffrischungsrate und der Anzahl der Farben finden Sie im Benutzerhandbuch zu Windows NT4.0.

Anschließen von USB-kompatiblen Peripheriegeräten (USB - Universeller Serieller Bus)

Ihr Monitor ist mit einem USB-Anschluß für vorgeschaltete Geräte (auf der Rückseite) und vier USB-Anschlüssen für nachgeschaltete Geräte (jeweils zwei auf der linken und rechten Seite) ausgestattet. Über diese Anschlüsse lassen sich mit Hilfe eines USB-Standardkabels schnell und problemlos USB-kompatible Peripheriegeräte (Tastatur, Maus, Drucker, Scanner usw.) an den Computer anschließen.

Wenn Sie den Monitor als Hub für Peripheriegeräte verwenden möchten, stellen Sie die USB-Anschlüsse wie unten abgebildet her.

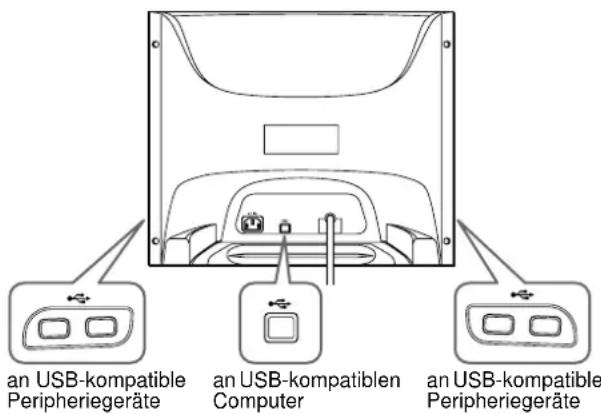

an USB-kompatible Peripheriegeräte an USB-kompatiblen Computer an USB-kompatible Peripheriegeräte

1 Schalten Sie Monitor und Computer ein.
2 Schließen Sie Ihren Computer mit dem mitgelieferten USB-Kabel an den quadratischen USB-Anschluß für das vorgeschaltete Gerät an.

Für Benutzer von Windows

Wenn eine Meldung auf Ihrem Bildschirm erscheint, gehen Sie nach den Anweisungen auf dem Bildschirm vor, und wählen Sie Generic USB Hub als Standardeinstellung.

3 Schließen Sie die USB-kompatiblen Peripheriegeräte an die rechteckigen USB-Anschlüsse für die nachgeschalteten Geräte an.

Hinweise

• Nicht alle Computer und/oder Betriebssysteme unterstützen USB-Konfigurationen. Schlagen Sie im Handbuch zu Ihrem Computer nach, ob Sie USB-Geräte anschließen können.
• In den meisten Fällen muß USB-Treibersoftware auf dem Host-Computer installiert werden. Näheres hierzu finden Sie in den Bedienungsanleitungen zu den Peripheriegeräten.
• Der Monitor fungiert als USB-Hub, wenn er eingeschaltet und betriebsbereit ist oder sich im Energiesparmodus befindet.
• Wenn Sie den Computer zum ersten Mal starten, nachdem Sie eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben, funktionieren die Peripheriegeräte möglicherweise nicht. Schließen Sie in diesem Fall die Tastatur und die Maus direkt an den Computer an, und installieren Sie die USB-kompatiblen Geräte. Schließen Sie sie dann an diesen Monitor an.
• Lehnen Sie sich nicht auf den Monitor, wenn Sie die USB-Kabel einstecken. Der Monitor könnte kippen, und Sie könnten sich verletzen.

Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE/INFORMATION)

Für die Bildschirmmenüs stehen die Sprachen Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Schwedisch, Russisch und Japanisch zur Verfügung. Die Standardeinstellung ist Englisch.

1 Drücken Sie auf die Mitte der Steuertaste.

Weitere Informationen zur Steuertaste finden Sie auf Seite 9.

MENU VERLASSEN • PICTURE EFFECT GROSSE/BILDLAGE GEOMETRIE KONVERGENZ BILDSCHIRM FARBE LANGUAGE / INFORMATION ZURÜCKSET ZEN SELECT→

2 Bewegen Sie die Steuertaste in Richtung ↓/↑, um 📄 LANGUAGE/INFORMATION hervorzuheben, und drücken Sie erneut auf die Mitte der Steuertaste.

LANGUAGE / INFORMATION A ■ ENGLISH - FRANÇA IS • DEUTSCH - ITALIANO • ESPAÑOL - NEDERLANDS • SVENSKA - РУССКИЙ • 日本語 SELECT→XXXX EXIT→MENU

3 Bewegen Sie die Steuertaste in Richtung↓/↑, um auszuwählen. Bewegen Sie die Steuertaste dann in Richtung ←/→, um eine Sprache auszuwählen.

• ENGLISH: Englisch
• FRANÇAIS: Französisch
• DEUTSCH
• ITALIANO: Italienisch
- ESPAÑOL: Spanish
• NEDERLANDS: Niederländisch
• SVENSKA: Schwedisch
• :РУСІСКИЙ
• : 日本語isch

So schließen Sie das Menü

Drücken Sie einmal auf die Mitte der Steuertaste, um zum Hauptmenü MENU zu wechseln. Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie die Taste zweimal. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

So setzen Sie die Menüsprache auf Englisch zurück

Informationen dazu finden Sie unter „Zurücksetzen der Einstellungen (ZURÜCKSETZEN)“ auf Seite 11.

Einstellen des Monitors

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

Drücken Sie auf die Mitte der Steuertaste, um das Hauptmenü MENÜ auf dem Monitor aufzurufen. Weitere Informationen zur Steuertaste finden Sie auf Seite 9.


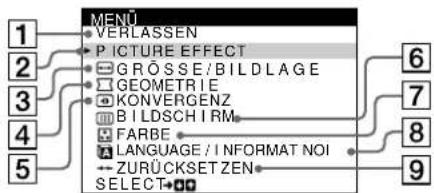

MENU VERLASSEN PICTURE EFFECT GRÖSSE/BILDLAGE GEOMETRIE KONVERGENZ BILDSCHIRM FARBE LANGUAGE/INFORMAT NOI ZURÜCKSETZEN SELECT

Wählen Sie mit der Steuertaste eines der folgenden Menüs aus.

1 VERLASSEN

Wählen Sie VERLASSEN, wenn Sie das Hauptmenü schließen wollen.

② PICTURE EFFECT (Seite 9)

Ruft das Menü PICTURE EFFECT zur Auswahl des am besten geeigneten vorcingestellten Bildmodus auf.

PICTURE EFFECT • STANDARD DYNAMI SCH SELECT +001 T → MFNS

3 GRÖSSE/BILDLAGE (Seite 10)

Wählen Sie GRÖSSE/ BILDLAGE, wenn Sie Position, Größe und Zoom des Bildes einstellen wollen.

GROSSE/B I LDLAGE H - LAGE 26 SELECT -O O T → MEND

4 GEOMETRIE (Seite 10)

Wählen Sie GEOMETRIE, wenn Sie die Bildrotation und die Form des Bildes festlegen wollen.

GEOMETRIE DREHUNG 26 SELECT -OUI T → MENU

5 KONVERGENZ (Seite 10)

Ruft das Menü KONVERGENZ zum Einstellen der horizontalen und vertikalen Konvergenz auf.

BILDSCHIRM (Seite 11)

Im Menü BILDSCHIRM können Sie den Bildschirm entmagnetisieren und den Grad der Moiré-Korrektur einstellen.

BILDSCHIRM ENTMAGNETISIEREN EIN SELECT T →MENU

7 FARBE (Seite 11)

Wählen Sie FARBE, wenn Sie die Farbtemperatur des Bildes einstellen wollen. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen.

8 LANGUAGE/INFORMATION (Seite 7, 14)

Im Menü LANGUAGE/ INFORMATION können Sie die Sprache für die Bildschirmanzeigen wählen und Informationen zu diesem Monitor anzeigen lassen.

LANGUAGE / INFORMATION ■ ENGLISH • FRANÇAIS • DEUTSCH • ITALIANO • ESPAÑOL • NEDERLANDS • SVENSKA • РУССКИЙ • 日本語 SELECT → ⚪⋯⋯ EXIT → ⚪≡≡

9 ZURÜCKSETZEN (Seite 11)

Im Menü ZURÜCKSETZEN können Sie die Einstellungen zurücksetzen.

■ Anzeigen des aktuellen Eingangssignals

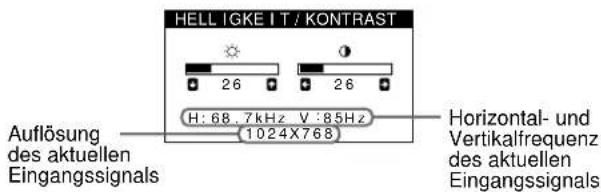

Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals werden unter dem Menü HELLIGKEIT/ KONTRAST angezeigt. Wenn das Eingangssignal einem der werkseitig voreingestellten Modi des Monitors entspricht, wird auch die Auflösung angezeigt.

HELL IGKE IT / KONTRAST Auflösung des aktuellen Eingangssignals H: 68.7kHz V: 85Hz 1024X768 Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals

■ Die Steuertaste

1 Rufen Sie das Hauptmenü MENÜ auf.

Drücken Sie auf die Mitte der Steuertaste, um das Hauptmenü MENÜ auf dem Monitor aufzurufen.

2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Heben Sie das gewünschte Menü hervor, indem Sie die Steuertaste nach oben (↑), unten (↓), links (←) oder rechts (→) bewegen.

3 Nehmen Sie im Menü die gewünschten Einstellungen vor.

Bewegen Sie die Steuertaste nach links (←) oder rechts (→), um den Wert oder die Einstellung auszuwählen.

4 Schließen Sie das Menü.

Drücken Sie einmal auf die Mitte der Steuertaste, um zum Hauptmenü MENÜ zu wechseln. Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie die Taste zweimal. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

■ Zurücksetzen der Einstellungen

Sie können die Einstellungen über das Menü ZURÜCKSETZEN zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie auf Seite 11.

Einstellen von Helligkeit und Kontrast

Helligkeit und Kontrast können Sie über ein spezielles Menü, HELLIGKEIT/KONTRAST, einstellen.

Diese Einstellungen werden gespeichert und gelten für alle Eingangssignale.

1 Bewegen Sie die Steuertaste in eine beliebige Richtung.

Das Menü HELLIGKEIT/KONTRAST wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste in Richtung ↓/↑ zum Einstellen der Helligkeit (♀) und in Richtung ←/→ zum Einstellen des Kontrasts (♀).

Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.

Einstellen der Bildqualität (PICTURE EFFECT)

Mit der Funktion PICTURE EFFECT können Sie aus zwei voreingestellten Modi den am besten geeigneten Bildmodus auswählen, um eine möglichst gute Bildqualität zu erzielen.

1 Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2 Bewegen Sie die Steuertaste, um die Option PICTURE EFFECT hervorzuheben, und drücken Sie erneut auf die Mitte der Steuertaste.

Das Menü PICTURE EFFECT erscheint auf dem Bildschirm.

3 Bewegen Sie die Steuertaste in Richtung ↓/↑, um den gewünschten Bildmodus auszuwählen.

Einstellung Wirkung
STANDARD	Kontraststarke, helle Bilder. Diese Einstellung eignet sich für die meisten gängigen Anwendungen wie Tabellenkalkulationen, Textverarbeitungsprogramme, E-Mail-Programme oder das Surfen im Internet.
DYNAMISCH	Sehr lebhafte, fotorealistische Bilder. Heller als der Modus “STANDARD”. Wählen Sie diese Einstellung für grafikbetonte Anwendungen wie zum Beispiel Spiele, für die Wiedergabe von DVDs oder für Unterhaltungs-Software.

Einstellen der Bildposition (BILDLAGE)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie auf die Mitte der Steuertaste. Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Bewegen Sie die Steuertaste in Richtung ↓/↑, um GRÖSSE/BILDLAGE hervorzuheben, und drücken Sie erneut auf die Mitte der Steuertaste. Das Menü GRÖSSE/BILDLAGE wird auf dem Bildschirm angezeigt.
3 Bewegen Sie zunächst die Steuertaste in Richtung ↓/↑, um (B-LAGE) für die horizontale bzw. (V-LAGE) für die vertikale Einstellung auszuwählen. Bewegen Sie dann die Steuertaste in Richtung ←/→, um die Bildlage einzustellen.

Einstellen der Bildgröße (GRÖSSE)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie auf die Mitte der Steuertaste. Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Bewegen Sie die Steuertaste in Richtung ↓/↑, um GRÖSSE/BILDLAGE hervorzuheben, und drücken Sie erneut auf die Mitte der Steuertaste. Das Menü GRÖSSE/BILDLAGE wird auf dem Bildschirm angezeigt.
3 Bewegen Sie zunächst die Steuertaste in Richtung ↓/↑, um (H-GROSSE) für die horizontale bzw. (V-GROSSE) für die vertikale Einstellung auszuwählen. Bewegen Sie dann die Steuertaste in Richtung ←/→, um die Größe einzustellen.

Vergrößern oder Verkleinern des Bildes (ZOOMEN)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie auf die Mitte der Steuertaste. Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Bewegen Sie die Steuertaste in Richtung ↓/↑, um GRÖSSE/BILDLAGE hervorzuheben, und drücken Sie erneut auf die Mitte der Steuertaste. Das Menü GRÖSSE/BILDLAGE wird auf dem Bildschirm angezeigt.
3 Bewegen Sie die Steuertaste in Richtung ↓/↑, um ✉ (ZOOMEN) auszuwählen, und vergrößern oder verkleinern Sie das Bild durch Bewegen der Steuertaste in Richtung ←/→.

Einstellen der Form des Bildes (GEOMETRIE)

Mit den Optionen im Menü GEOMETRIE können Sie Rotation und Form des Bildes festlegen. Die Rotationseinstellung (DREHUNG) wird für alle Eingangssignale gespeichert. Alle anderen Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespeichert.

1 Drücken Sie auf die Mitte der Steuertaste. Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Bewegen Sie die Steuertaste in Richtung ↓/↑, um □ GEOMETRIE hervorzuheben, und drücken Sie erneut auf die Mitte der Steuertaste. Das Menü GEOMETRIE wird auf dem Bildschirm angezeigt.
3 Bewegen Sie die Steuertaste in Richtung ↓/↑, um die gewünschte Einstelloption auszuwählen. Bewegen Sie dann die Steuertaste in Richtung ←→, um die Einstellung vorzunehmen.

Option Funktion
☐ (DREHUNG)	Festlegen der Bildrotation
☐ (KISSENVERZ)	Wölben der Bildränder nach außen oder innen
☐ (KIS BALANCE)	Verschieben der Bildränder nach links oder rechts
☐ (TRAPEZFORM)	Einstellen der Bildbreite im oberen Bildschirmbereich
☐ (PARALLEL)	Verschieben des Bildes nach links oder rechts im oberen Bildschirmbereich

Einstellen der Konvergenz (KONVERGENZ)

Mit den Optionen im Menü KONVERGENZ können Sie die Bildqualität steuern, indem Sie die Konvergenz einstellen. Die Konvergenz bezieht sich auf die Ausrichtung der Farbsignale für Rot, Grün und Blau.

Wenn Buchstaben oder Linien rote oder blaue Schatten aufweisen, stellen Sie die Konvergenz ein. Diese Einstellungen werden gespeichert und gelten für alle Eingangssignale.

1 Drücken Sie auf die Mitte der Steuertaste. Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Bewegen Sie die Steuertaste in Richtung ↓/↑, um KONVERGENZ hervorzuheben, und drücken Sie erneut auf die Mitte der Steuertaste. Das Menü KONVERGENZ erscheint auf dem Bildschirm.
3 Bewegen Sie die Steuertaste in Richtung ↓/↑, um die gewünschte Einstelloption auszuwählen. Bewegen Sie dann die Steuertaste in Richtung ←/→, um die Einstellung vorzunehmen.

Option Funktion
	horizontales Verschieben roter oder blauer Schatten
	vertikales Verschieben roter oder blauer Schatten

Einstellen der Farbe des Bildes (FARBE)

Mit den Optionen im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Dabei ändert sich der Farbwert im weißen Farbfeld. Farben erscheinen bei einer niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen. Diese Einstellung wird gespeichert und gilt für alle Eingangssignale.

1 Drücken Sie auf die Mitte der Steuertaste. Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Bewegen Sie die Steuertaste in Richtung↓/↑, um FARBE hervorzuheben, und drücken Sie erneut auf die Mitte der Steuertaste. Das Menü FARBE wird auf dem Bildschirm angezeigt.
3 Bewegen Sie die Steuertaste in Richtung↔/→, um eine Farbtemperatur auszuwählen. 5000K, 6500K und 9300K sind die voreingestellten Farbtemperaturen. Der Standardwert ist 9300K. Wenn Sie die Farbtemperatur auf 6500K und 5000K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich.
4 Nehmen Sie bei Bedarf eine Feineinstellung der Farbtemperatur vor. Bewegen Sie zunächst die Steuertaste in Richtung ←/→, um USER auszuwählen. Bewegen Sie die Steuertaste in Richtung ↓/↑, um R (rot), G (grün) oder B (blau) auszuwählen, und dann in Richtung ←/→, um die Einstellung vorzunehmen.

Wenn Sie die Farbtemperatur feineinstellen, werden die neuen Farbeinstellungen gespeichert und immer abgerufen, wenn Sie USER auswählen.

Weitere Einstellungen (BILDSCHIRM)

Sie können den Bildschirm manuell entmagnetisieren und den Moiré-Effekt korrigieren.

1 Drücken Sie auf die Mitte der Steuertaste. Das Hauptmenü MENÜ erscheint auf dem Bildschirm.
2 Bewegen Sie die Steuertaste in Richtung↓/↑, um BILDSCHIRM hervorzuheben, und drücken Sie erneut auf die Mitte der Steuertaste. Das Menü BILDSCHIRM erscheint auf dem Bildschirm.
3 Bewegen Sie die Steuertaste in Richtung↓/↑, um die gewünschte Einstelloption auszuwählen. Stellen Sie die ausgewählte Option dann anhand der folgenden Anweisungen ein.

■ Entmagnetisieren des Bildschirms

Der Monitor wird automatisch entmagnetisiert, wenn das Gerät eingeschaltet wird. Um den Monitor manuell zu entmagnetisieren, bewegen Sie zunächst die Steuertaste in Richtung↓/↑ und wählen die Option (ENTMAGNETISIEREN) aus. Bewegen Sie dann die Steuertaste in Richtung→. Der Bildschirm wird etwa 5 Sekunden lang entmagnetisiert. Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse.

■ Korrigieren des Moiré-Effekts\*

Wenn elliptische oder wellenförmige Muster auf dem Bildschirm erscheinen, stellen Sie den Grad der Moiré-Korrektur ein. Zum Einstellen der Moiré-Korrektur bewegen Sie die Steuertaste zunächst in Richtung ↓/↑, um (CANCEL MOIRE) auszuwählen. Bewegen Sie die Steuertaste dann in Richtung ←/→, bis der Moiré-Effekt auf ein Minimum reduziert ist.

* Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien auf dem Bildschirm verursacht. Diese Linien können durch die Interferenz zwischen dem Muster des Bildes auf dem Bildschirm und dem Phosphor-Pitch-Muster des Monitors entstehen.

Beispiel für den Moiré-Effekt

Zurücksetzen der Einstellungen (ZURÜCKSETZEN)

Bei diesem Monitor haben Sie zwei Möglichkeiten, die Einstellungen zurückzusetzen. Im Menü ZURÜCKSETZEN können Sie die Einstellungen zurücksetzen.

1 Drücken Sie auf die Mitte der Steuertaste. Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2 Bewegen Sie die Steuertaste in Richtung ↓/↑, um ZURÜCKSETZEN hervorzuheben, und drücken Sie erneut auf die Mitte der Steuertaste. Das Menü ZURÜCKSETZEN erscheint auf dem Bildschirm. Setzen Sie die Einstellungen dann anhand der folgenden Anweisungen zurück.

Zurücksetzen aller Einstellungen für das aktuelle Eingangssignal (JETZIG) Bewegen Sie die Steuertaste in Richtung ←.

Die Option JETZIG wird ausgewählt. Alle Einstellungen für das aktuelle Eingangssignal werden zurückgesetzt. Beachten Sie, daß die folgenden Einstellungen bei diesem Verfahren nicht zurückgesetzt werden. - Sprache der Bildschirmmenüs (Seite 7) - Bildrotation (Seite 10)

Zurücksetzen aller Einstellungen auf die werkseitigen Werte (TOTAL)

Bewegen Sie die Steuertaste in Richtung→. Die Option TOTAL wird ausgewählt. Alle Einstellungen für das aktuelle Eingangssignal werden zurückgesetzt. Für Signale, die einem der voreingestellten Modi entsprechen, werden alle Einstellungen auf die werkseitigen Werte zurückgesetzt, mit Ausnahme der USER-Einstellungen im Menü FARBE.

Hinweis

Wenn Sie TOTAL wählen, funktionieren die Tasten des Monitors etwa 5 Sekunden lang nicht.

Technische Merkmale

Vordefinierte Modi und Benutzermodi

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen läßt. Eine Liste der werkseitig vordefinierten Modi finden Sie im Anhang (Appendix). Bei Eingangssignalen, die keinem der werkseitig vordefinierten Modi entsprechen, sorgt der Monitor mit Hilfe seiner digitalen Multiscan-Technologie dafür, daß bei einem beliebigen Timing innerhalb des für den Monitor gültigen Frequenzbereichs ein scharfes Bild angezeigt wird (horizontal: 30 – 96 kHz, vertikal: 48 – 120 Hz). Wenn Sie das Bild einstellen, werden die Einstellungen als Benutzermodus automatisch gespeichert und abgerufen, wann immer das betreffende Eingangssignal eingeht.

Hinweis für Benutzer von Windows

Wenn Sie mit Windows arbeiten, sehen Sie in der Dokumentation oder im Dienstprogramm zu Ihrer Grafikkarte nach, welches die höchste Auffrischungsrate ist, und wählen Sie diese aus, um die Leistung des Geräts zu optimieren.

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn am Monitor kein Signal vom angeschlossenen Computer eingeht, wird der Stromverbrauch des Monitors automatisch wie unten erläutert reduziert.

Betriebsmodus Leistungsaufnahme *	Netzanzeige1
Normalbetrieb ≤ 150 W grün
Deaktiviert** ≤ 3 W orange
Ausgeschaltet 0 W aus

* Die Zahlen geben den Stromverbrauch an, wenn keine USB-kompatiblen Peripheriegeräte an den Monitor angeschlossen sind

** Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein, und KEIN EINGANGSSIGNAL erscheint auf dem Bildschirm. Nach 20 Sekunden schaltet der Monitor in den Energiesparmodus.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen

Die Linien, die vor allem bei einem hellen (normalerweise weißen) Bildschirmhintergrund auf dem Bildschirm zu sehen sind, sind bei einem Trinitron-Monitor normal und keine Fehlfunktion. Es handelt sich dabei um Schatten der Dämpfungsdrähte, mit denen die Streifenmaske stabilisiert wird. Die Streifenmaske ist ein wichtiges Merkmal der Trinitron-Bildröhre. Sie bewirkt, daß mehr Licht auf den Bildschirm gelangt, und ermöglicht eine höhere Farbintensität und Detailgenauigkeit.

Dämpfungsdrähte

Bildschirmmeldungen

Wenn auf dem Bildschirm kein Bild erscheint, wird eine der folgenden Meldungen auf dem Bildschirm angezeigt. Wie Sie das Problem beheben, schlagen Sie unter „Symptome für Fehler und Abhilfemaßnahmen“ auf Seite 13 nach.

INFORMATION NICHT IM ABTASTBEREICH Status des Eingangssignals

Status des Eingangssignals NICHT IM ABTASTBEREICH

Gibt an, daß das Eingangssignal nicht den technischen Daten des Monitors entspricht.

KEIN EINGANGSSIGNAL

Zeigt an, daß kein Signal in den Monitor eingespeist wird.

Symptome für Fehler und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach.

Führen Sie die Selbstdiagnosefunktion (Seite 15) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben läßt.

Symptom Überprüfen Sie bitte folgendes:
Kein Bild
Die Netzanzeige 1 leuchtet nicht	Das Netzkabel muß korrekt angeschlossen sein.Der Monitor muß am Netzschalter 1 eingeschaltet sein.
Wenn auf dem Bildschirm die Meldung KEINEINGANGSSIGNAL erscheint oder die Netzanzeige 1 orange leuchtet	Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker müssen fest in den Buchsen sitzen (Seite 6).Achten Sie darauf, daß am HD15-Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind.Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDer Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.Überprüfen Sie, ob der Computer eingeschaltet ist.Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen.
Die Meldung NICHT IM ABTASTBEREICH erscheint auf dem Bildschirm	Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDie Videofrequenz muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein:Horizontal: 30 – 96 kHzVertikal: 48 – 120 Hz
Es wird keine Meldung angezeigt, und die Netzanzeige 1 leuchtet grün oder blinkt orange	Verwenden Sie die Selbstdiagnosefunktion (Seite 15).
Sie arbeiten mit einem Macintosh-System.	Der Macintosh-Adapter (nicht mitgeliefert) und das Videosignalkabel müssen richtig angeschlossen sein (Seite 6).
Das Bild flimmert, springt, oszilliert oder ist gestört	Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors.Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Überprüfen Sie, ob der Grafikmodus (VESA usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden (Anhang (Appendix)). Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen	Stellen Sie Helligkeit und Kontrast ein (Seite 9).Entmagnetisieren Sie den Monitor* (Seite 11).Wählen Sie CANCEL MOIRE, und stellen Sie die Moiré-Korrektur ein (Seite 11).
Doppelbilder sind zu sehen	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder die Bildgröße ist nicht korrekt	Stellen Sie die Bildgröße (Seite 10) bzw. die Position (Seite 10) ein. Beachten Sie, daß bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Die Bildränder sind gekrümmt	Stellen Sie die Geometrie ein (Seite 10).

(Fortsetzung)

Symptom Überprüfen Sie bitte folgendes:
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar	Wählen Sie CANCEL MOIRE, und stellen Sie die Moiré-Korrektur ein (Seite 11).Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeWählen Sie ein anderes Muster für Ihren Desktop.
Die Farbe ist nicht gleichmäßig	Entmagnetisieren Sie den Monitor* (Seite 11). Wenn Sie ein Gerät, das ein Magnetfeld erzeugt (z. B. einen Lautsprecher), in der Nähe des Monitors aufstellen oder wenn Sie die Richtung des Monitors ändern, sind die Farben möglicherweise nicht mehr gleichmäßig.
Weiß sieht nicht weiß aus	Stellen Sie die Farbtemperatur ein (Seite 11).
An den Rändern von Buchstaben und Linien sind rote oder blaue Schatten zu sehen	Stellen Sie die Konvergenz ein (Seite 10).
Die USB-Peripheriegeräte funktionieren nicht	Die richtigen USB-Anschlüsse müssen fest angeschlossen sein (Seite 7).Der Monitor muß am Netzschalter 1 eingeschaltet sein.Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeAlle USB-kompatiblen Peripheriegeräte mit eigener Stromversorgung müssen eingeschaltet sein.Installieren Sie die neueste Version des Gerätetreibers auf Ihrem Computer. Informationen zum geeigneten Gerätetreiber erhalten Sie beim Hersteller des Geräts.Wenn USB-kompatible Peripheriegeräte wie Tastatur oder Maus nicht funktionieren, schließen Sie sie zunächst direkt an den Computer an, starten Sie den Computer neu, und nehmen Sie dann die erforderlichen USB-Einstellungen vor. Schließen Sie Tastatur und Maus danach wieder an den Monitor an. Wenn Sie den Computer zum ersten Mal starten, nachdem Sie eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben, funktionieren die Peripheriegeräte möglicherweise nicht.Für Benutzer von Windows 95Klicken Sie mit der rechten Maustaste auf „My Computer“, und wählen Sie „Properties“.Klicken Sie auf die Registerkarte „Device Manager“. Blättern Sie nach unten, und wählen Sie „Universal Serial Bus Controller“.Wenn „Universal Serial Bus Controller“ nicht erscheint, müssen Sie eine USB-Ergänzungsdiskette einlegen. Wenden Sie sich an Ihren Computer-Hersteller, wenn Sie weitere Informationen zum Erwerb einer USB-Ergänzungsdiskette benötigen.Wählen Sie „Generic USB Device“ aus der USB-Controller-Liste, und klicken Sie auf „Properties“.Wenn das Kästchen neben „Disable in this hardware profile“ aktiviert, d. h. markiert ist, entfernen Sie die Markierung.Klicken Sie auf „Refresh“.
Unmittelbar nach dem Einschalten ist ein Summgeräusch zu hören	Dieses Geräusch wird vom automatischen Entmagnetisierungszyklus verursacht. Wenn Sie das Gerät einschalten, wird der Monitor automatisch etwa fünf Sekunden lang entmagnetisiert.

* Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.

Anzeigen des Namens, der Seriennummer und des Herstellungsdatums des Monitors

1 Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

2 Bewegen Sie die Steuertaste in Richtung ↓/↑, um 📄 LANGUAGE/INFORMATION hervorzuheben, und drücken Sie dann auf die Mitte der Steuertaste.

Das Menü LANGUAGE/INFORMATION erscheint auf dem Bildschirm.

3 Bewegen Sie die Steuertaste in Richtung↓/↑, un auszuwählen.

Ein Menü mit Informationen zu diesem Monitor wird auf dem Bildschirm angezzeigt.

Beispiel

LANGUAGE / INFORMATION A ► 0 MODEL: HMD - A420 SERIAL: 12345678 MANUFACTURED: 2000 SELECT END T → MENU

Bleibt das Problem bestehen, wenden Sie sich an Ihren autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellbezeichnung: HMD-A420
- Seriennummer
- Modellbezeichnung und technische Daten des Computers und der Grafikkarte.

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige ① leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige ① orange leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Tastatur.

Netzanzeige ①

Wenn die Netzanzeige ① grün leuchtet

1 Lösen Sie das Videoeingangskabel, oder schalten Sie den angeschlossenen Computer aus.
2 Schalten Sie den Monitor am Netzschalter ① aus und dann wieder ein.
3 Bewegen Sie die Steuertaste in Richtung→ zwei Sekunden lang, bevor der Monitor in den Energiesparmodus wechselt.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie das Videoeingangskabel wieder an, und überprüfen Sie den Zustand Ihres Computers.

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler.

Wenn die Netzanzeige ① orange blinkt

Schalten Sie den Monitor am Netzschalter ① aus und dann wieder ein.

Wenn die Netzanzeige ① jetzt grün leuchtet, funktioniert der Monitor ordnungsgemäß.

Wenn die Netzanzeige ① immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige ① blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte.

Technische Daten

Kathodenstrahlröhre Streifenabstand 0,24 mm (Mitte)

Bildschirmdiagonale 49 cm

Ablenkung 90 Grad

FD-Trinitron

Effektive Bildgröße ca. 365 · 274 mm (B/H)

Anzeigegröße 46 cm

Auflösung

Maximal Horizontal: 1800 Punkte

Vertikal: 1440 Zeilen

Empfohlen Horizontal: 1280 Punkte

Vertikal: 1024 Zeilen

Standardanzeigegröße ca. 352 · 264 mm (B/H)

Ablenkfrequenz* Horizontal: 30 bis 96 kHz

Vertikal: 48 bis 120 Hz

Betriebsspannung 100 – 240 V Wechselstrom,

50 - 60 Hz, 2,3 - 1,0 A

Leistungsaufnahme max. 150 W

Abmessungen ca. 497 · 458 · 469 mm (B/H/T)

Gewicht ca. 26 kg

Mitgeliefertes Zubehör Siehe Seite 6

* Empfohlene Werte für das horizontale und vertikale Timing
- Das horizontale Synchronbreitenverhältnis sollte über 1,0 μSek. liegen.
• Die horizontale Austastbreite sollte über 3,0 μSek. liegen.
• Die vertikale Austastbreite sollte über 500 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Índice

Precauciones 4

Energisparfunktion 12

Felsökning....12

Max Horisontellt: 1800 punkter

Vertikalt: 1440 linjer

Rekommenderat Horisontellt: 1280 punkter

Vertikalt: 1024 linjer

Standardbildyta Cirka 352 · 264 mm (b/h)

Avböjningsfrekvens* Horisontellt: 30 till 96 kHz

Vertikalt: 48 till 120 Hz

Technische kenmerken....12

Technische kenmerken
