РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MCR-232 YAMAHA

Для обеспечения наилучшего результата, пожалуйста, внимательно прочитайте данную инструкцию. Храните ее в безопасном месте для будущих справок. Данную аудиосистему следует устанавливать в хорошо проветриваемом, прохладном, сухом, чистом месте вдали от прямого воздействия солнечных лучей, источников тепла, вибрации, пыли, влаги и/или холода. Для обеспечения надлежащей вентиляции вокруг CRX-332 оставьте свободным. Сверху: 20 см Сзади: 10 см По сторонам: 10 см Во избежание шумов и помех, данный аппарат следует размещать на некотором расстоянии от других электрических приборов, двигателей или трансформаторов. Во избежание накопления влаги внутри данного аппарата, что может вызвать электрошок, пожар, привести к поломке данного аппарата, и/или представлять телесное повреждение, не следует размещать данный аппарат в среде, подверженной резким изменениям температуры с холодной на жаркую, или в среде с повышенной влажностью (например, в комнате с увлажнителем воздуха). Не устанавливайте данный аппарат в местах, где есть риск падения других посторонних объектов на данный аппарат и/или где данный аппарат может подвергнуться попаданию капель брызг жидкостей. На крышке данного аппарата, не следует располагать: – Другие компоненты, так как это может привести к поломке и/или обесцвечиванию поверхности данного аппарата. – Горящие объекты (например, свечи), так как это может привести к пожару, поломке данного аппарата и/или представлять телесное повреждение. – Емкости с жидкостями, так как при их падении жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке данного аппарата. Во избежание прерывания охлаждения данного аппарата, не следует покрывать данный аппарат газетой, скатертью, занавеской и т.д. Повышение температуры внутри данного аппарата может привести к пожару, поломке данного аппарата и/или представлять телесное повреждение. Пока все соединения не завершены, не следует подключать данный аппарат к розетке. Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке. Не применяйте силу по отношению к переключателям, ручкам и/или проводам. При отсоединении силового кабеля питания от розетки, вытягивайте его, удерживая за вилку; ни в коем случае не тяните кабель. Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань. Используйте данный аппарат с соблюдением напряжения, указанном на данном аппарате. Использование данного аппарата при более высоком напряжении, превышающем указанное, является опасным, и может стать причиной пожара, поломки данного аппарата, и/или представлять телесное повреждение. Yamaha не несет ответственности за любую поломку или ущерб вследствие использования данного аппарата при напряжении, не соответствующем указанному напряжению. Во избежание поломки от молнии, отключите силовой кабель питания от розетки во время электрической

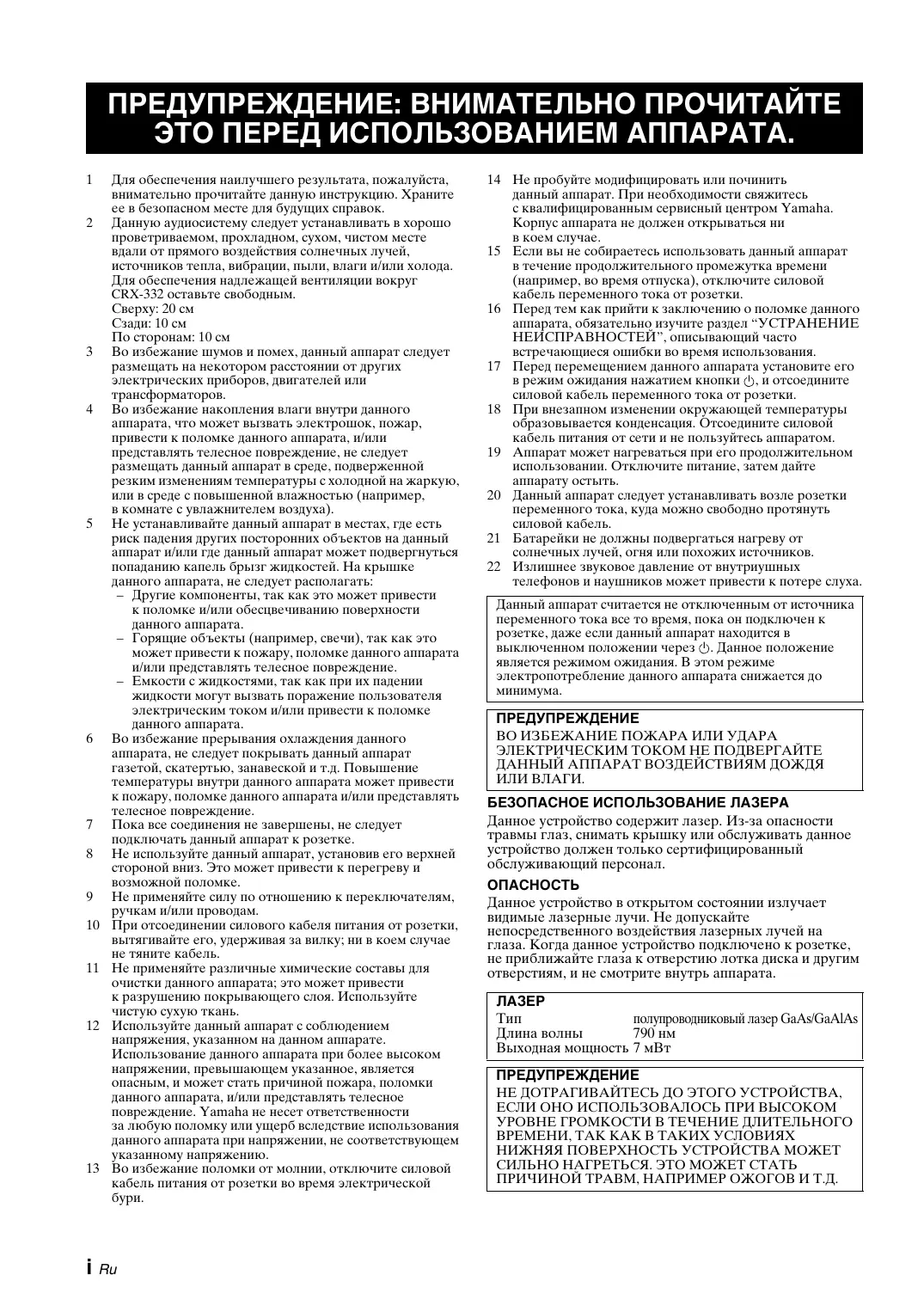

i Ru 14 Не пробуйте модифицировать или починить данный аппарат. При необходимости свяжитесь с квалифицированным сервисный центром Yamaha. Корпус аппарата не должен открываться ни в коем случае. 15 Если вы не собираетесь использовать данный аппарат в течение продолжительного промежутка времени (например, во время отпуска), отключите силовой кабель переменного тока от розетки. 16 Перед тем как прийти к заключению о поломке данного аппарата, обязательно изучите раздел “УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ”, описывающий часто встречающиеся ошибки во время использования. 17 Перед перемещением данного аппарата установите его в режим ожидания нажатием кнопки , и отсоедините силовой кабель переменного тока от розетки. 18 При внезапном изменении окружающей температуры образовывается конденсация. Отсоедините силовой кабель питания от сети и не пользуйтесь аппаратом. 19 Аппарат может нагреваться при его продолжительном использовании. Отключите питание, затем дайте аппарату остыть. 20 Данный аппарат следует устанавливать возле розетки переменного тока, куда можно свободно протянуть силовой кабель. 21 Батарейки не должны подвергаться нагреву от солнечных лучей, огня или похожих источников. 22 Излишнее звуковое давление от внутриушных телефонов и наушников может привести к потере слуха. Данный аппарат считается не отключенным от источника переменного тока все то время, пока он подключен к розетке, даже если данный аппарат находится в выключенном положении через . Данное положение является режимом ожидания. В этом режиме электропотребление данного аппарата снижается до

ПРЕДУПРЕЖДЕНИЕ ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ЛАЗЕРА Данное устройство содержит лазер. Из-за опасности травмы глаз, снимать крышку или обслуживать данное устройство должен только сертифицированный обслуживающий персонал. Данное устройство в открытом состоянии излучает видимые лазерные лучи. Не допускайте непосредственного воздействия лазерных лучей на глаза. Когда данное устройство подключено к розетке, не приближайте глаза к отверстию лотка диска и другим отверстиям, и не смотрите внутрь аппарата.

полупроводниковый лазер GaAs/GaAlAs Длина волны 790 нм Выходная мощность 7 мВт ПРЕДУПРЕЖДЕНИЕ НЕ ДОТРАГИВАЙТЕСЬ ДО ЭТОГО УСТРОЙСТВА, ЕСЛИ ОНО ИСПОЛЬЗОВАЛОСЬ ПРИ ВЫСОКОМ УРОВНЕ ГРОМКОСТИ В ТЕЧЕНИЕ ДЛИТЕЛЬНОГО ВРЕМЕНИ, ТАК КАК В ТАКИХ УСЛОВИЯХ НИЖНЯЯ ПОВЕРХНОСТЬ УСТРОЙСТВА МОЖЕТ СИЛЬНО НАГРЕТЬСЯ. ЭТО МОЖЕТ СТАТЬ ПРИЧИНОЙ ТРАВМ, НАПРИМЕР ОЖОГОВ И Т.Д.

• Операции воспроизведения p. 9
• Другие операции p. 10
• ПРОСЛУШИВАНИЕ FMРАДИОСТАНЦИЙ p. 11
• Настройка радиостанций p. 11
• Предварительная настройка радиостанций p. 11
• Выбор предустановленных радиостанций (настройка на предустановленную радиостанцию) p. 11
• Отображение информации системы радиоданных p. 11
• ИСПОЛЬЗОВАНИЕ ПОЛЕЗНЫХ ФУНКЦИЙ p. 12
• Использование меню настройки p. 12

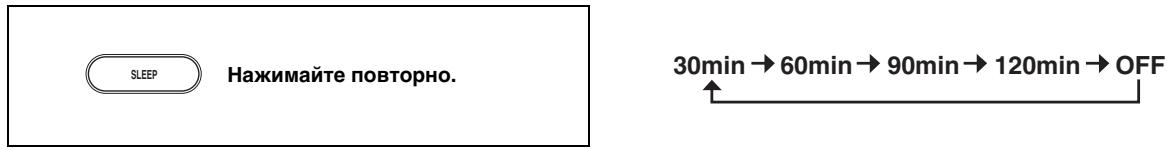

• Использование таймера сна ■ Об этом руководстве p. 12

• Описание “iPod” в этой инструкции может также относиться к “iPhone”.
• В данной инструкции описаны операции по управлению аппаратом с помощью пульта ДУ, кроме случаев, когда это невозможно. Некоторые из описанных действий можно также выполнять с помощью кнопок на передней панели.
• Символ “☞” рядом с номером (номерами) страниц обозначает соответствующие страницы для

• Примечания содержат важную информацию о безопасности и инструкции по эксплуатации. y обозначает совет по поводу операции.
• Данная инструкция отпечатана до производства. Конструкция и технические характеристики могут быть частично изменены в результате усовершенствований и т.д. В случае различий между инструкцией и устройством приоритет имеет устройство.

ПРИЛАГАЕМЫЕ ПРИНАДЛЕЖНОСТИ Убедитесь в том, что к аппарату прилагаются все представленные ниже детали.

Антенна FM Крышка док-станции Крышка порта USB SLEEP

(С батарейкой CR2032) Храните крышку порта USB в недоступном для детей месте, чтобы они не могли случайно проглотить ее. ■ Использование пульта ДУ Используйте пульт ДУ на расстоянии 6 м от аппарата и направляйте его на датчик ДУ. VOLUME

• Не проливайте жидкость на пульт ДУ.
• Не роняйте пульт ДУ.
• Не оставляйте пульт ДУ в следующих местах: – жарких или влажных, например в ванной или возле обогревателя; – очень холодных местах; – пыльных местах. INPUT PHONES PRESET В пределах 6 м SLEEP

iPod TUNER AUX USB FOLDER MENU ENTER OPTION DISPLAY VOLUME MUTE TUNING MEMORY PRESET Изоляционная вкладка: извлеките перед использованием. ■ Замена батарейки в пульте ДУ

Батарейка CR2032 Надавив на фиксирующий язычок в направлении , выдвиньте держатель батарейки в направлении . При снижении рабочего диапазона пульта ДУ замените батарейку.

• В конце срока эксплуатации батарейки эффективный рабочий диапазон пульта ДУ значительно уменьшается. В этом случае замените батарейку новой как можно быстрее.
• Использованная батарейка может протечь. Если батарейка протекла, немедленно утилизируйте ее. Не прикасайтесь к протекшему веществу и не допускайте его контакта с одеждой и т.д. Перед установкой новой батарейки тщательно очистите отсек для батареек.
• Храните батарейки в недоступном для детей месте. Если вы или ребенок случайно проглотили батарейку, немедленно обратитесь к врачу.
• Если пульт ДУ не будет использоваться в течение длительного времени, извлеките батарейку из

• Не заряжайте и не разбирайте поставляемую с устройством батарейку. ВОСПРОИЗВОДИМЫЕ ДИСКИ И ФОРМАТЫ ФАЙЛОВ ■ Воспроизводимые файлы MP3 и WMA Используйте компакт-диски с отметками, указанными далее. MP3

Компакт-диски (цифровое аудио)

Цифровые аудиодиски CD-R,CD-RW

• Диски CD-R или CD-RW, на упаковке которых или на самом диске имеется одна из следующих FOR CONSUMER
• Финализированные диски CD-R или CD-RW На данном проигрывателе компактдисков не удастся воспроизвести некоторые диски CD-R/CD-RW или диски с неправильно выполненной

■ Воспроизводимые диски *1 Поддерживается переменная скорость передачи

• Version 9 (Поддерживается стандартная и переменная скорости передачи данных. Не поддерживается передача без потерь и профессиональная передача.)

*2 Поддерживается постоянная и переменная скорости передачи данных. Воспроизведение 8-см CD-диска Поместите диск во внутреннюю часть лотка дисковода. Не устанавливайте обычные (12-см) CD-диски поверх 8-см CD-дисков. Для предотвращения выхода из строя данного аппарата:

• Не используйте диски нестандартной формы (в виде сердца и т.п.), так как это может привести к повреждению устройства.
• Не используйте диски, на поверхности которых есть пленка, наклейки или краска. Если вставить такой диск в дисковод, он может прилипнуть к нему или повредить считывающее устройство. Примечание. Не используйте какие-либо очистители для линз, так как это может привести к неисправной работе.

• Воспроизведение диска с данными начинается согласно буквенно-цифровому порядку.
• Воспроизведение файлов с USB выполняется в порядке их создания с учетом даты и времени.
• На данном устройстве не удастся воспроизвести файлы WMA (DRM), защищенные авторским правом.
• Диск должен быть совместимым со стандартом ISO

• Максимальное количество файлов и папок следующее.

USB Максимальное количество файлов и папок*3

Максимальное количество папок*3

Максимальное количество файлов в одной папке

*3 Корневая папка считается одной из папок.

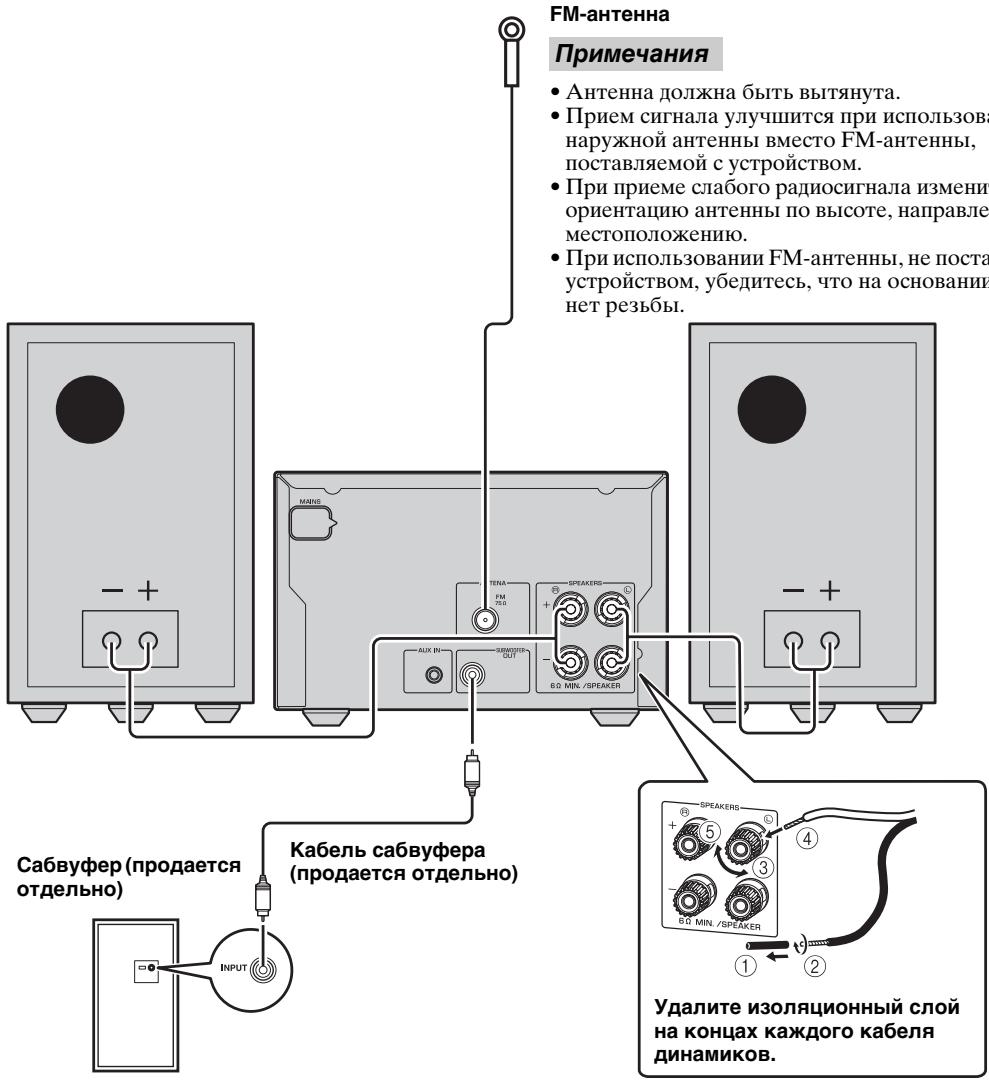

3 Ru ПОДКЛЮЧЕНИЕ Подключение динамиков, антенны и сабвуфера При подключении динамиков и FM-антенны к данному аппарату следуйте описанной ниже процедуре. Для получения дополнительной информации о динамиках см. прилагаемые к ним инструкции по эксплуатации. Если подключен сабвуфер, то низкочастотные аудиосигналы воспроизводятся через SUBWOOFER OUT. Не подсоединяйте силовой кабель питания данного аппарата до тех пор, пока не будут подключены все прочие кабели. FM-антенна

• Антенна должна быть вытянута.
• Прием сигнала улучшится при использовании наружной антенны вместо FM-антенны, поставляемой с устройством.
• При приеме слабого радиосигнала измените ориентацию антенны по высоте, направлению или местоположению.
• При использовании FM-антенны, не поставляемой с устройством, убедитесь, что на основании антенны нет резьбы. Сабвуфер (продается

Кабель сабвуфера (продается отдельно) Удалите изоляционный слой на концах каждого кабеля

• Если вы решите подключить сабвуфер, используйте сабвуфер со встроенным усилителем.
• Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–” (черный). При неправильном подключении звук из динамиков воспроизводиться не будет, а при неправильной полярности подключения динамиков звучание будет неестественным без низкочастотного сигнала.
• Открытые провода динамиков не должны соприкасаться друг с другом или с любой металлической частью аппарата. Это может привести к поломке аппарата и/или динамиков.
• Используйте динамики с сопротивлением более 6 Ω.
• Слишком близкое расположение данного аппарата к телевизору с электронно-лучевой трубкой может привести к ухудшению цвета изображения. В этом случае отодвиньте динамики от телевизора. 4 Ru ПОДКЛЮЧЕНИЕ Подключение кабеля питания Можно подключать или отсоединять iPad в любое

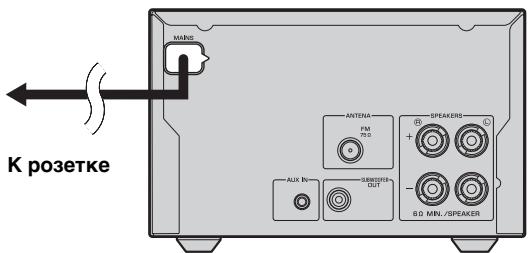

После того как будут выполнены все подключения, подсоедините кабели питания

Другие подключения Когда устройство включено и выбран источник сигнала USB, подключенное устройство iPad заряжается.

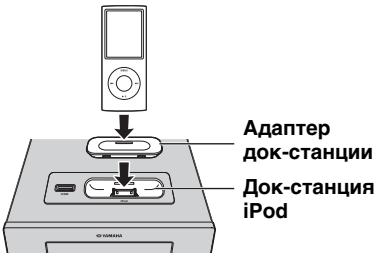

■ Установка iPod iPod можно устанавливать и вынимать в любое

При установке в док-станцию iPod будет заряжаться. Когда устройство включено и выбран источник сигнала USB, iPod не заряжается.

• Обязательно используйте разъем док-станции для кабеля USB, поставляемого с iPad.
• Если iPad или устройство USB не используется, установите защитную крышку порта USB. ■ Подключение устройства USB Можно подключать или отключать устройство USB в любое время.

Данное устройство совместимо только с iPod classic, iPod nano (2-го поколения или более поздние), iPod touch и iPhone. USB IPod

Когда устройство включено и выбран источник сигнала USB, подключенное устройство USB заряжается. док-станции USB IPod Док-станция iPod

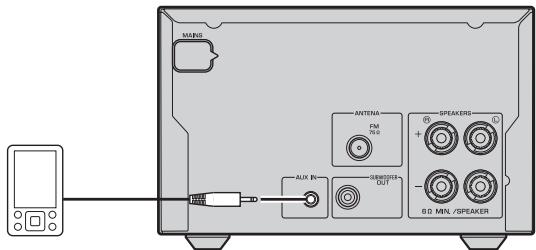

■ Подключение внешнего устройства Подключите портативное аудиоустройство с помощью имеющегося в продаже кабеля с миништекером 3,5 мм.

• Для обеспечения надежного соединения подключите совместимый адаптер док-станции, входящий в комплект поставки, или универсальный адаптер докстанции (приобретается дополнительно) и снимите защитный футляр iPod.
• Если адаптер не используется или не является совместимым, соединение может быть ослабленным или ненадежным, что может привести к повреждению или неисправностям. Для получения дополнительной информации об адаптере док-станции посетите официальный сайт Apple.
• Разъем может быть также поврежден в случае подключения устройства iPod с усилием, когда оно находится в защитном футляре. Снимите защитный футляр перед подключением.
• Наденьте крышку на док-станцию iPod, когда она не используется.

• Это устройство поддерживает запоминающие устройства USB большой емкости (например, устройства флеш-памяти или портативные аудиопроигрыватели), в которых используется формат FAT16 или FAT32.
• Не подключайте другие устройства, отличные от запоминающих устройств USB большой емкости (например, зарядные устройства USB или концентраторы USB), персональные компьютеры, устройства для считывания с карт памяти, внешние жесткие диски и т.д.
• Нельзя использовать устройства USB с шифрованием.
• Если iPad или устройство USB не используется, установите защитную крышку порта USB. 5 Ru

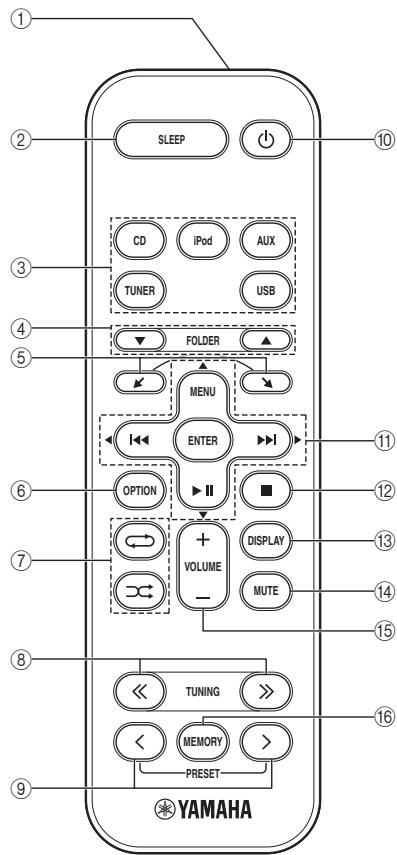

1 Передатчик инфракрасных сигналов

2 SLEEP: настройка переключения в спящий режим (☞ стр. 12) 3 Кнопки источников: изменение источника.

SLEEP 4 FOLDER (при воспроизведении данных с CD/USB): изменение папки.

USB TUNER 9 PRESET (во время приема радиостанций): выбор предварительно настроенной радиостанции (☞ стр. 11)

PRESET (воспроизведение в случайном порядке), (повторное воспроизведение) (☞ стр. 10)

: прокрутка элементов на экране iPod. 8 TUNING (во время приема радиостанций): настройка радио (☞ стр. 11) FOLDER MENU

6 OPTION: отображение меню параметров. (☞ стр. 12) : перевод в режим ожидания/включение

(во время воспроизведения): пропуск назад и вперед/нажмите и удерживайте для быстрой перемотки назад и вперед MENU: возврат в меню верхнего уровня iPod. : воспроизведение/пауза S/T/W/X (при использовании меню параметров): изменение настройки ENTER (При использовании iPod): выбор группы/начало воспроизведения (При использовании меню параметров): подтверждение настройки : остановка воспроизведения. C DISPLAY: переключение информации, отображаемой на передней панели. (☞ стр. 10) D MUTE: выключение и включение звука. E VOLUME: регулятор громкости F MEMORY: сохранение предварительно настроенных радиостанций. (☞ стр. 11) 6 Ru ДИСПЛЕЙ ПЕРЕДНЕЙ ПАНЕЛИ

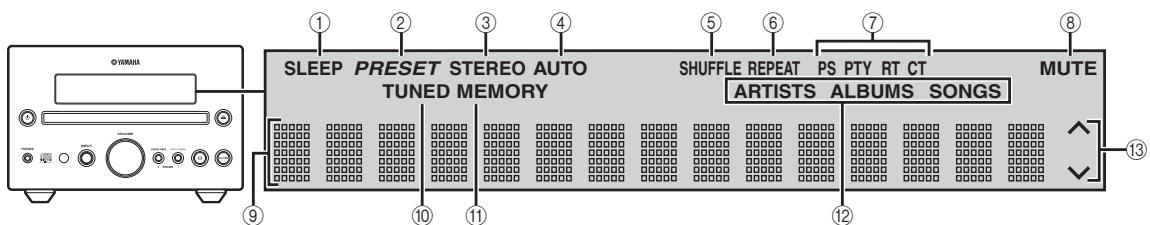

1 Индикатор SLEEP: загорается при включении таймера сна (☞ стр. 12). 8 Индикатор MUTE: загорается при выключении

2 Индикатор PRESET: загорается при предустановке радиостанций (☞ стр. 11). 9 Многофункциональный информационный дисплей: отображает различную информацию. 3 Индикатор STEREO: загорается при приеме аппаратом сильного сигнала от стереофонической FM-трансляции. 0 Индикатор TUNED: загорается при настройке аппарата на радиостанцию (☞ стр. 11). 4 Индикатор AUTO: загорается при установке аппарата в режим автоматической настройки (☞ стр. 11). 5 Индикатор SHUFFLE: загорается при выборе режима случайного воспроизведения на iPod/iPad/ CD/USB (☞ стр. 10). 6 Индикатор REPEAT: загорается при выборе режима повторного воспроизведения на iPod/iPad/ CD/USB (☞ стр. 10).

A Индикатор MEMORY: мигает при поиске радиостанции во время автоматической предустановки. Загорается при автоматической или ручной предустановке радиостанций (☞ стр. 11). B Многофункциональные информационные индикаторы: отображение информации о воспроизводимой музыке на многофункциональном информационном дисплее (☞ стр. 10). C Индикаторы работы: отображают доступные кнопки меню для выбранного пункта меню OPTION. 7 Индикаторы системы радиоданных: высвечивается название информации системы радиоданных, транслируемой принимаемой радиостанцией системы радиоданных (☞ стр. 11).

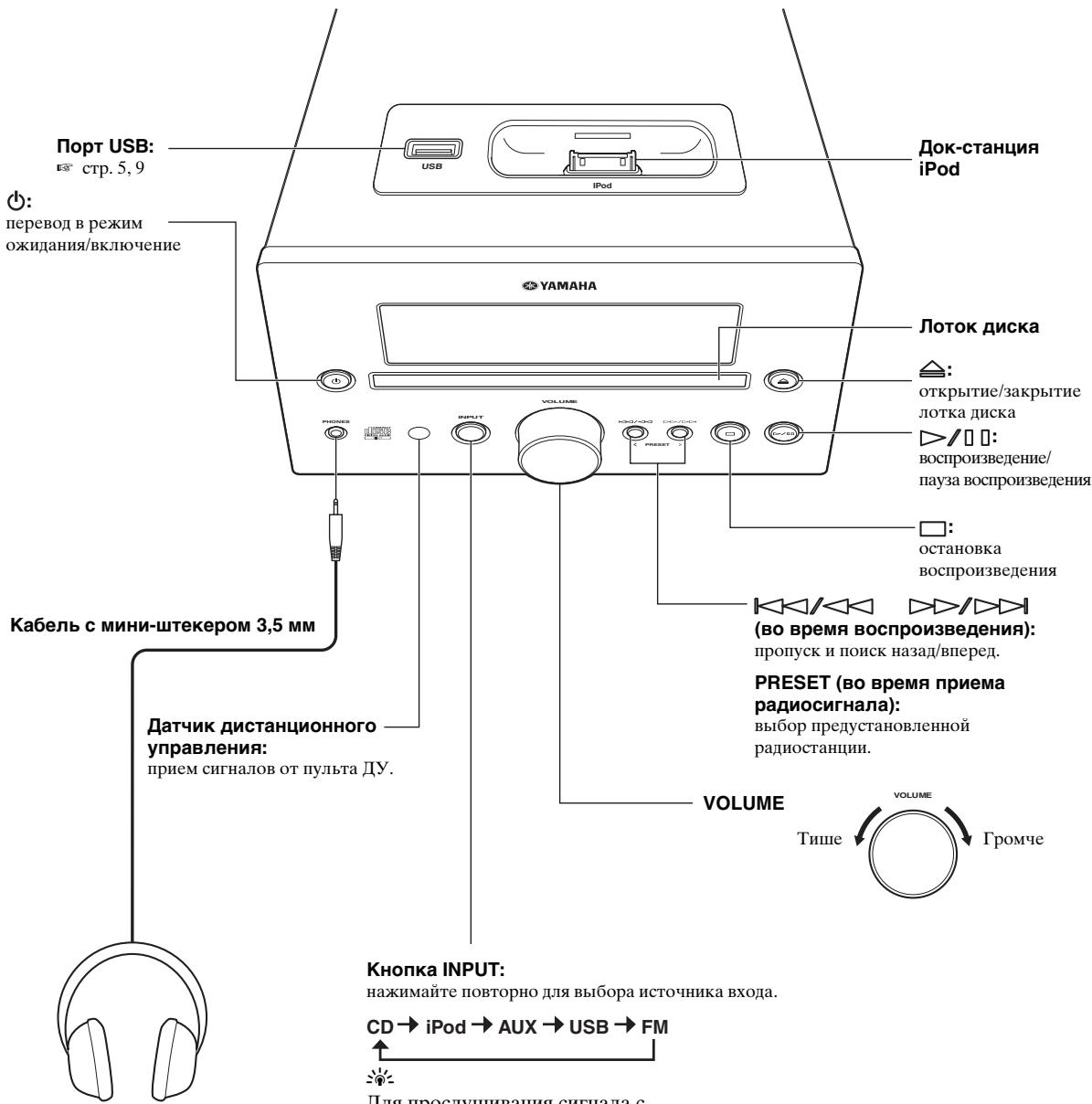

ПЕРЕДНЯЯ ПАНЕЛЬ И ОСНОВНОЕ УПРАВЛЕНИЕ

• Нажмите кнопку , чтобы перевести аппарат в режим ожидания. В режиме ожидания на дисплее передней панели отображается не вся информация. Таким образом можно сократить потребляемую мощность. Для включения аппарата нажмите кнопку , на передней панели. Если нажать кнопку , источник входа переключается на CD, iPod или USB в зависимости от того, какой источник входа использовался в последний раз. Воспроизведение начнется, если выбран источник входа CD или USB. Порт USB: ☞ стр. 5, 9 Док-станция iPod USB IPod

перевод в режим ожидания/включение Лоток диска открытие/закрытие лотка диска VOLUME INPUT PHONES

PRESET воспроизведение/ пауза воспроизведения

воспроизведения Кабель с мини-штекером 3,5 мм (во время воспроизведения): пропуск и поиск назад/вперед. PRESET (во время приема радиосигнала): Датчик дистанционного управления: выбор предустановленной радиостанции. прием сигналов от пульта ДУ. VOLUME VOLUME

Кнопка INPUT: нажимайте повторно для выбора источника входа.

PHONES: подключение наушников Если подключены наушники, звук не будет выводиться из

8 Ru Для прослушивания сигнала с внешнего устройства выберите AUX, а затем запустите воспроизведение на внешнем устройстве.

ПРОСЛУШИВАНИЕ МУЗЫКИ Операции воспроизведения Для воспроизведения музыки выполните следующие действия. 1 Выберите источник 3 Выберите музыку и начните

док-станции iPod*1 2 Переключите iPod Прокрутка списка USB IPod ☞ стр. 5 MENU ENTER

iPad*1 USB USB IPod ☞ стр. 5 Переход на первый файл в предыдущей/ следующей папке для MP3 или WMA*3 USB*2 USB IPod FOLDER ☞ стр. 5 MENU ENTER

*1 Для некоторых моделей или версий программного обеспечения iPod/iPad могут быть недоступны определенные функции. *2 · Некоторые устройства могут не работать должным образом, даже если они удовлетворяют всем требованиям.

• Воспроизведение и подача питания на устройства USB всех типов не гарантируется.
• Время считывания может превышать 30 секунд в зависимости от количества файлов/папок.
• Компания Yamaha и фирмы-поставщики не несут ответственности за потерю данных, хранящихся на устройствах USB, подключаемых к этому аппарату. В качестве меры предосторожности рекомендуется делать резервные копии файлов. *3 · При нажатии этих кнопок в течение некоторого времени на дисплее передней панели будет отображаться имя папки.
• ROOT отображается для корневой папки, когда каталог содержит воспроизводимые файлы. ПРОСЛУШИВАНИЕ МУЗЫКИ Другие операции ■ Управление воспроизведением

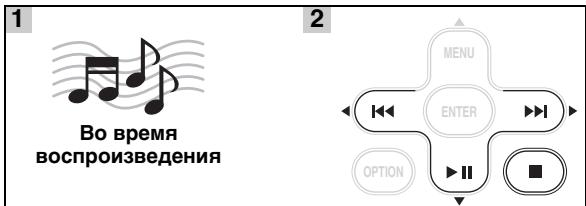

воспроизведения OPTION : пропуск вперед/нажмите и удерживайте для быстрой перемотки вперед : пропуск назад/нажмите и удерживайте для быстрой перемотки назад : воспроизведение/пауза : остановка *3 Если аудиоформатом выбранного источника музыки является MP3/WMA, можно также выбрать параметр REPEAT FOLDER. ■ Переключение дисплея Информацию о воспроизведении, отображаемую на дисплее передней панели, можно переключать. Некоторые особые символы могут отображаться неправильно.

• Воспроизведение диска с данными начинается согласно буквенно-цифровому порядку.
• Воспроизведение файлов с USB выполняется в порядке их создания с учетом даты и времени.
• Если при воспроизведении нажата кнопка следующий раз воспроизведение начнется с начала дорожки, которая прослушивалась в предыдущий раз. Если снова нажать кнопку , когда воспроизведение остановлено, воспроизведение начнется с первой дорожки на CD-диске или устройстве USB.
• Данное устройство автоматически переключается в режим ожидания, если в течение 1 часа на устройстве не выполнялись операции воспроизведения или любые другие операции (функция автоматического переключения в режим ожидания).

Для iPod/iPad Номер композиции и прошедшее время воспроизведения (настройка по умолчанию) Номер композиции и оставшееся время воспроизведения Название композиции Имя исполнителя Название альбома Возврат к настройке по умолчанию ■ Случайное воспроизведение

Можно выполнить воспроизведение в случайном

Эта функция доступна для устройств: iPod classic, iPod nano (2-го поколения или более поздние), iPod touch и iPhone. Однако даже при использовании перечисленных моделей эта функция может быть недоступна в зависимости от версии программного обеспечения iPod/iPad. Нажимайте повторно. Для iPod/iPad Для CD/USB *1 SHUFFLE ALBUMS невозможно установить, когда используется iPod touch, iPhone или iPad. Для CD/USB *2 Если выбранный источник музыки имеет аудиоформат MP3/WMA, можно также выбрать параметр SHUFFLE FOLDER. ■ Повторное воспроизведение Можно выполнить повторное воспроизведение. Нажимайте повторно. Для iPod/iPad 10 Ru Номер звуковой дорожки/файла и прошедшее время воспроизведения текущей композиции (настройка по умолчанию) Номер звуковой дорожки и оставшееся время воспроизведения текущей композиции*4 Общее время воспроизведения диска*4 Оставшееся время воспроизведения диска*4 Имя файла*5 Название звуковой дорожки*6 Имя исполнителя*6 Название альбома*6 Возврат к настройке по умолчанию *4 Только для дисков Аudio CD *5 Только для файлов MP3/WMA *6 Только если на выбранной звуковой дорожке содержится информация ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ Настройка радиостанций

TUNING TUNER Нажмите кнопку TUNER. Нажмите и удерживайте Начнется автоматическая

• Можно выполнить предустановку до 30 FM-станций.
• Чтобы отменить ручную предустановку при выборе номера предустановки, снова нажмите кнопку MEMORY.
• Для удаления предустановленных радиостанций нажмите OPTION → курсор S/T → ENTER и выберите PRESET DELETE. Выбор предустановленных радиостанций (настройка на предустановленную радиостанцию)

Если сигнал станции, которую требуется выбрать, слишком слабый, можно также настроиться на радиостанцию вручную, повторно нажимая кнопку TUNING.

Если настройку радиостанции выполнить вручную, будет воспроизводиться монофонический звук. PRESET Предварительная настройка радиостанций С помощью функции предварительной настройки можно сохранить любимые FM-станции. ■ Автоматическая предустановка

Отображение информации системы радиоданных

MEMORY В режиме FM выберите предустановленную радиостанцию.

удерживайте кнопку MEMORY не менее 2 секунд в режиме FM. DISPLAY

автоматическая предварительная

прослушивания Нажимайте повторно. PS (название радиостанции)

Чтобы отменить предустановку, снова нажмите кнопку MEMORY, не нажимая ENTER в шаге 2. PTY (тип программы)

RT (радиотекст) При выполнении автоматической предустановки все сохраненные радиостанции будут сброшены и будут сохранены новые. CT (текущее время) MEMORY Нажмите кнопку MEMORY. Выполните настройку на нужную радиостанцию.

MENU ENTER ENTER Выполните ручную предустановку. Возврат в режим PS

Если сигнал радиостанции с сигналом системы радиоданных слишком слабый, данное устройство, возможно, не сможет принимать информацию системы радиоданных в полной мере. В частности, для информации RT (радиотекст) требуется большая полоса пропускания, поэтому она может быть доступна в меньшей степени по сравнению с другими типами информации. 11 Ru

Выберите номер предустановки, на который требуется выполнить сохранение.

■ Ручная предустановка

ИСПОЛЬЗОВАНИЕ ПОЛЕЗНЫХ ФУНКЦИЙ Использование меню настройки При нажатии кнопки OPTION на дисплее передней панели отобразится меню настройки. С помощью меню настройки можно задать различные полезные функции. Меню параметров Страница для

Параметр или диапазон управления PRESET DELETE (Отображается, только если в качестве источника входа выбрано FM.)

DIMMER DIMMER OFF (самый яркий)/DIMMER 1/DIMMER 2 (самый темный) Эта страница TREBLE От –10 до +10 Эта страница BASS От –10 до +10 Эта страница BALANCE

AUTO POWER OFF – система переключается в режим ожидания, если в течение установленного периода времени никаких операций не выполнялось. Эта страница

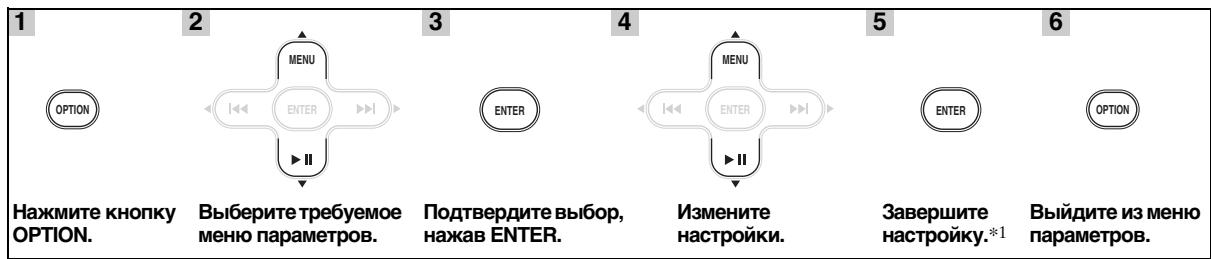

MENU OPTION ENTER Нажмите кнопку OPTION. Выберите требуемое меню параметров.

настройку.*1 Выйдите из меню параметров. *1 Чтобы настроить дополнительные элементы, повторите шаги с 2 по 5.

Для отмены настройки во время выполнения операции нажмите кнопку OPTION. ■ Настройка изменения яркости, тональности/баланса DIMMER: изменение яркости дисплея передней панели. TREBLE*2: настройка характеристики воспроизведения высоких частот. BASS*2: настройка характеристики воспроизведения низких частот. BALANCE: настройка уровня громкости отдельно левого и правого канала динамиков. *2 Доступно и при использовании наушников. Использование таймера сна По истечении заданного времени таймер сна переводит устройство в режим ожидания. SLEEP Нажимайте повторно. 30min 60min На дисплее передней панели загорается индикатор SLEEP (☞ стр. 7). 12 Ru 90min 120min OFF ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Если устройство функционирует неправильно, обратитесь к приведенной ниже таблице. В случае если неисправность не указана в таблице или вы не смогли исправить ее, следуя инструкциям таблицы, отключите данную систему, отсоедините кабель питания, и обратитесь к ближайшему официальному дилеру или в сервисный центр Yamaha.

Не был подключен кабель питания, или вилка не полностью вставлена в

Подключите кабель питания соответствующим образом.

Аппарат подвергался воздействию высокого электрического напряжения от внешнего источника (например, молния или сильное статическое электричество). Нажмите и удерживайте кнопку 5 секунд, чтобы произвести сброс системы. Если в результате этого не удастся решить проблему, переведите аппарат в режим ожидания, отключите силовой кабель питания, подключите его к розетке через 30 секунд и пользуйтесь как обычно.

Не был выбран соответствующий

Выберите соответствующий источник приема с помощью селектора INPUT на передней панели (или кнопок поиска на пульте ДУ).

Динамики подключены ненадежно. Надежно подключите динамики.

Включена функция отключения

Отмените функцию отключения звука.

Низкий уровень громкости. Увеличьте уровень громкости.

Сигналы, не воспроизводимые устройством, приходят от компонента источника, такого как диск CD-ROM. Воспроизведите источник, сигналы которого можно воспроизвести на аппарате.

Установлен таймер сна. Это не является неисправностью. Включите устройство снова и воспроизведите источник.

Происходит переключение в режим AUTO POWER OFF. Если установить для функции AUTO POWER OFF значение TIME OFF, воспроизведение будет длиться бесконечно.

Звук слышен только из динамика с одной стороны. Кабели подключены неправильно. Подключите кабели соответствующим образом. Если неисправность не была устранена, это означает, что используемые кабели могут быть неисправны.

Слышатся шумовые цифрового или радиочастотного оборудования. Данный аппарат слишком близко расположен к цифровому или высокочастотному оборудованию. Передвиньте устройство подальше от такого оборудования.

Система работает ненадлежащим Отсутствует звук.

В течение 1 часа на устройстве не выполнялись операции воспроизведения или любые другие

Устройство не включается или переходит в режим ожидания после

13 Ru УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ iPod/iPad В случае ошибки передачи без сообщения о рабочем состоянии на передней панели устройства проверьте соединение с iPod/iPad (см. стр. 5). Сообщение о

iPod Connecting iPod Charging Устройство устанавливает связь с iPod. Если данное сообщение продолжает отображаться на дисплее передней панели, отсоедините и снова подключите iPod.

Unknown iPod Возникла проблема во время передачи сигнала от iPod на это устройство. Заново подключите iPod.

Используемый iPod не поддерживается данным устройством. Поддерживаются только iPod classic, iPod nano (2-го поколения и более поздние), iPod touch и iPhone.

iPod Это устройство распознало iPod; однако ему не удается получить информацию, например сведения о прошедшем времени. iPod Unplugged iPod отключен. Заново подключите iPod.

Over Current Используемый iPod не поддерживается данным устройством. Отсоедините iPod, а затем выключите и включите систему. Затем повторно подключите поддерживаемое устройство iPod.

Устройство iPod подключено под

• Приведенные выше сообщения отображаются, только когда устройство подключено к док-станции iPod.

Выключено питание устройства. Подключите кабель питания соответствующим образом.

Версия программного обеспечения устройства iPod/iPad не была

Загрузите последнюю версию программного обеспечения iTunes, чтобы обновить версию программы iPod/iPad.

Выполняется подключение iPod/ iPad к данному устройству. Подождите немного.

iPod/iPad подключен ненадлежащим образом. Отключите iPod/iPad от устройства, а затем снова подключите.

iPod/iPad воспроизводит звук, но не удается управлять им с помощью устройства или пульта ДУ. iPod/iPad подключен ненадлежащим образом. Отключите iPod/iPad от устройства, а затем снова подключите.

управление с iPod/ iPad. iPod/iPad подключен ненадлежащим образом. Отключите iPod/iPad от устройства, а затем снова подключите.

Информация о воспроизведении не отображается на дисплее передней

Установленный iPod/iPad не совместим с дисплеем информации о воспроизведении. Поддерживаются только iPod classic, iPod nano (2-го поколения или более поздние), iPod touch, iPhone и iPad.

iPod/iPad не заряжается. iPod/iPad подключен ненадлежащим образом. Отключите iPod/iPad от устройства, а затем снова подключите.

воспроизведение композиции и воспроизведение другой дорожки без выполнения какихлибо операций. Функция встряхивания iPod для воспроизведения в случайном порядке включена. Отключите эту функцию в настройках iPod.

Отсутствует звук. 14 Ru УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ USB/iPad В случае ошибки передачи без сообщения о рабочем состоянии на передней панели устройства проверьте соединение с USB (см. стр. 5). Сообщение о

Заново подключите USB-устройство.

Подключенное USB-устройство нельзя воспроизвести на данном устройстве. Подключите совместимое USB-устройство.

Слишком длинное имя файла. Имя файла не должно содержать более 250

Over Current USB-устройство подключено под

Отключите USB-устройство, а затем выключите и включите систему. Заново подключите воспроизводимое USBустройство.

No Files На устройстве USB отсутствуют воспроизводимые файлы. Используйте устройство USB, содержащее воспроизводимые файлы.

К аппарату подсоединено несовместимое устройство USB. Выключите систему и заново подсоедините устройство USB к аппарату. Если после этого устранить проблему не удается, значит устройство USB не воспроизводится на данном устройстве.

Количество файлов или папок превышает предел. Уменьшите количество файлов или папок; ограничения указаны в данном руководстве.

USB Time Out Файл MP3/WMA, содержащийся на USB-устройстве, не воспроизводится.

USB-устройство не распознано. Способ устранения

Заново подключите USB-устройство.

Подсоедините адаптер питания переменного тока, если он поставляется вместе с устройством.

Отформатируйте устройство USB и снова скопируйте файлы.

Неправильно подключено USBустройство. Заново подключите USB-устройство.

Данное устройство не поддерживает воспроизведение файлов в формате MP3 или WMA. Замените нечитаемый файл на правильно записанный файл, воспроизводимый данным

Если с помощью описанных выше способов решения устранить проблему не удается, значит USBустройство не воспроизводится на данном устройстве. Попробуйте использовать другое USBустройство.

USB-устройство подключено не до конца.

стереофоническом приеме FM-радиостанций.

Неправильно подключена антенна. Проверьте подключения антенны.

Это может быть вызвано характеристиками самих стереофонических FM-трансляций, когда передающая антенна находится очень далеко или при слабом сигнале, поступающем на антенну. Попробуйте воспользоваться направленной FM-антенной высокого качества.

Попробуйте настроиться вручную.

Воспользуйтесь направленной FMантенной высокого качества.

Попробуйте настроиться вручную.

Очень слабый сигнал передающей радиостанции. Не работает функция выбора предустановки станций. Возможно, предустановленные станции удалены из памяти. Заново выполните предустановку радиостанций.

Звук искажается, и не удается получить чистый прием даже при использовании исправной FM-антенны или наружной

Имеют место многолучевое отражение или другие радиопомехи. Измените высоту, направление или расположение антенны.

Невозможно настроиться на желаемую радиостанцию в режиме автоматической

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Воспроизведение диска

Отсутствует звучание, или

Частота дискретизации файла MP3 или WMA может не поддерживаться данным устройством. Убедитесь в том, что частота дискретизации и скорость передачи бит файла MP3 или WMA поддерживаются устройством.

воспроизводится. Возможно, используется нефинализированный CD-R/RWдиск. Финализируйте CD-R/RW-диск.

Возможно, диск установлен не той

Убедитесь в том, что диск установлен надписью вверх.

Диск может быть неисправен. Попытайтесь воспроизвести другой диск. Если проблема не повторилась, это значит, что диск, который вы пытались воспроизвести, неисправен.

MP3/WMA-диск может не содержать достаточно музыкальных файлов для воспроизведения. Убедитесь в том, что на MP3/WMA-диске имеется минимум 5 MP3/WMA музыкальных файлов. Из-за малого числа файлов диск может не распознаваться.

Частота дискретизации файла MP3 или WMA может не поддерживаться данным устройством. Убедитесь в том, что частота дискретизации и скорость передачи бит файла MP3 или WMA поддерживаются устройством.

выполняемые кнопками, не

В устройство загружен несовместимый диск. Извлеките диск и проверьте, поддерживаются ли такие диски устройством.

воспроизведение начинается с

Диск загрязнен. Протрите диск.

В устройство загружен несовместимый диск. Используйте диск, поддерживаемый устройством.

Если устройство было перенесено из холодного места в теплое, возможно, на линзе чтения диска образовался конденсат. Подождите один или два часа, пока устройство не достигнет комнатной температуры, а затем повторите попытку.

отображается индикация “No Disc”, даже если в лотке диска находится диск. В устройство загружен несовместимый диск. Используйте диск, поддерживаемый устройством.

Диск загружен верхней стороной

Извлеките диск, а затем загрузите его стороной с этикеткой вверх.

Пульт ДУ находится за пределами рабочего диапазона. Подробно о зоне действия пульта ДУ см. в разделе “Использование пульта ДУ”.

На датчик пульта ДУ попадают прямые солнечные лучи или свет. Измените освещение или ориентацию данного аппарата.

Истек срок годности батарейки. Замените батарейку на новую.

Между датчиком данного аппарата и пультом ДУ находятся помехи. Устраните препятствие.

• Обращайтесь с дисками бережно, чтобы не поцарапать их зеркальную поверхность. Не сгибайте диски.

• Чтобы сохранить зеркальную поверхность воспроизведения чистой, протирайте ее чистой, сухой тканью. Не пытайтесь чистить диск какими-либо очистителями дисков, спреями и другими химическими средствами.
• Не подвергайте диски воздействию прямого солнечного света, высокой температуры или высокой влажности в течение длительного времени.

• Не протирайте круговыми движениями; протирайте по направлению от центра.

• Для подписывания дисков со стороны этикетки используйте ручку с мягким фетровым наконечником. РАЗДЕЛ ПРОИГРЫВАТЕЛЯ iPod
• Поддерживаются iPod ...........................................iPod classic, iPod nano (2-го поколения или более поздние), iPod touch, iPhone, iPad

• Длина волны .....................................................................780 нм
• Выходная мощность ...................................................... 10 мВт [Модель для Великобритании] ........................................... 230 В переменного тока, 50 Гц [Модель для Китая] ......... 220 В переменного тока, 50 Гц [Модель для Кореи]......... 220 В переменного тока, 60 Гц
• Потребляемая мощность ................................................ 32 Вт
• Потребляемая мощность в режиме ожидания ...........................................................................0,3 Вт или менее
• Размеры (Ш × В × Г) .............................. 180 × 118 × 318,2 мм
• Вес ...................................................................................... 2,95 кг Технические характеристики могут быть изменены без предварительного уведомления. USB iPod, iPhone, iPad

• Формат аудио ......................................................... MP3, WMA Знаки “Made for iPod”, “Made for iPhone” и “Made for iPad” указывают, что электронные принадлежности, на которых имеются эти знаки, предназначены для подсоединения к устройству iPod, iPhone или iPad соответственно, а также что они сертифицированы разработчиком в соответствии с эксплуатационными стандартами Apple. Корпорация Apple не несет ответственности за работу данного устройства или его соответствие стандартам безопасности и регулятивным нормам. Обратите внимание, что использование этой принадлежности с устройством iPod, iPhone или iPad может повлиять на работу при беспроводном подключении. AUX
• Входной разъем ............STEREO L/R (Л/П): мини-разъем STEREO 3,5 мм РАЗДЕЛ УСИЛИТЕЛЯ
• Максимальная выходная мощность ............... 20 Вт + 20 Вт (6 Ω 1 кГц, 10% КИС)
• Входное сопротивление (AUX) .................................... 73 кΩ
• Максимальный уровень входного сигнала (AUX) .....2,2 В
• Общий коэффициент нелинейных искажений CD и т. д. 1 кГц/8 Вт ........................................................0,04 % РАЗДЕЛ ТЮНЕРА
• Диапазон настройки [модели для США и Канады] ............от 87,5 до 107,9 МГц [другие модели] ................................от 87,50 до 108,00 МГц ОБЩИЙ РАЗДЕЛ iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle и iPod touch являются товарными знаками корпорации Apple Inc. и зарегистрированы в США и других странах.

• Напряжение [Модели для Европы] ......230 В переменного тока, 50 Гц [Модели для США Канады] ...........................................120 В переменного тока, 60 Гц [Модель для Азии] ..............................220–240 В переменного тока, 50/60 Гц [Модели для Тайваня] ...................................110–120 В переменного тока, 60 Гц [Модель для Австралии] ...........................................240 В переменного тока, 50 Гц ДОПОЛНИТЕЛЬНАЯ

Информация для пользователей по сбору и утилизации старой аппаратуры и использованных батареек Эти знаки на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы и батарейки не должны выбрасываться вместе с обычным домашним мусором. Для правильной обработки, хранения и утилизации старой аппаратуры и использованных батареек, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC и 2006/66/EC. При надлежашей утилизации этих товаров и батареек, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами. За более подробной информацией о сборе и утилизации старых товаров и батареек, пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары. [Информация по утилизации в других странах за пределами Европейского Эти знаки действительны только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации. Обратите внимание на знак для батареек (два знака на задней стороне): Этот знак может использоваться в комбинации со знаком указывающим о содержании химикалий. В этом случае это удовлетворяет требованиям установленными Директивой по использованию химикалий.
