РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ExactFit BP4600 BRAUN

5. Кнопка режима («mode»)

6. Крышка батарейного отсека

11. 4 щелочных батареи типа AA (1,5 В)

• Снимите крышку батарейного отсека в нижней части прибора и вставьте 4 щелочных батареи типа AA LR6, соблюдая полярность (см. символ в батарейном отсеке).

• Примечание: всегда устанавливайте дату и время после замены батарей, чтобы измерения сохранялись с правильной датой и временем.

• Обязательно выбрасывайте разрядившиеся батареи. Их не следует выбрасывать в бытовые отходы, а необходимо сдавать в соответствующие пункты приема или в организацию, осуществляющую розничные продажи. Основные правила точного измерения кровяного давления

• Всегда измеряйте давление в одно и то же время, лучше всего утром и вечером, в одних и тех же условиях.

• Не выполняйте измерений в течение 30 минут после курения, употребления кофе

• Перед надеванием манжеты снимите часы и ювелирные украшения с руки, на которой будут проводиться измерения.

• При проведении измерений вам следует сесть, расслабиться, не разговаривать и не двигаться.

• Плотно оберните манжету вокруг руки. Манжета должна находиться на уровне сердца.

• Не трясите прибор во время измерения, иначе правильное значение не будет получено.

• Выполните измерение спо койно, находясь в расслабленном положении.

• Сядьте на стул и поставьте ноги ровно на пол. Рис. 2 Рис. 3

• Чтобы добиться точности измерений, внимательно прочитайте эту инструкцию.

• Это изделие предназначено только для домашнего использования. Храните изделие и батареи в недоступном для детей месте.

• Лица, страдающие аритмией, спазмом сосудов, атеросклерозом сосудов конечностей, диабетом, а также лица, использующие искусственные водители ритма, перед самостоятельным измерением давления должны посоветоваться со своим врачом, поскольку при этих заболеваниях прибор может показывать неверные значения.

• Если вы получаете какое-либо лечение или принимаете лекарства, пожалуйста, обратитесь к своему врачу в случае любых сомнений.

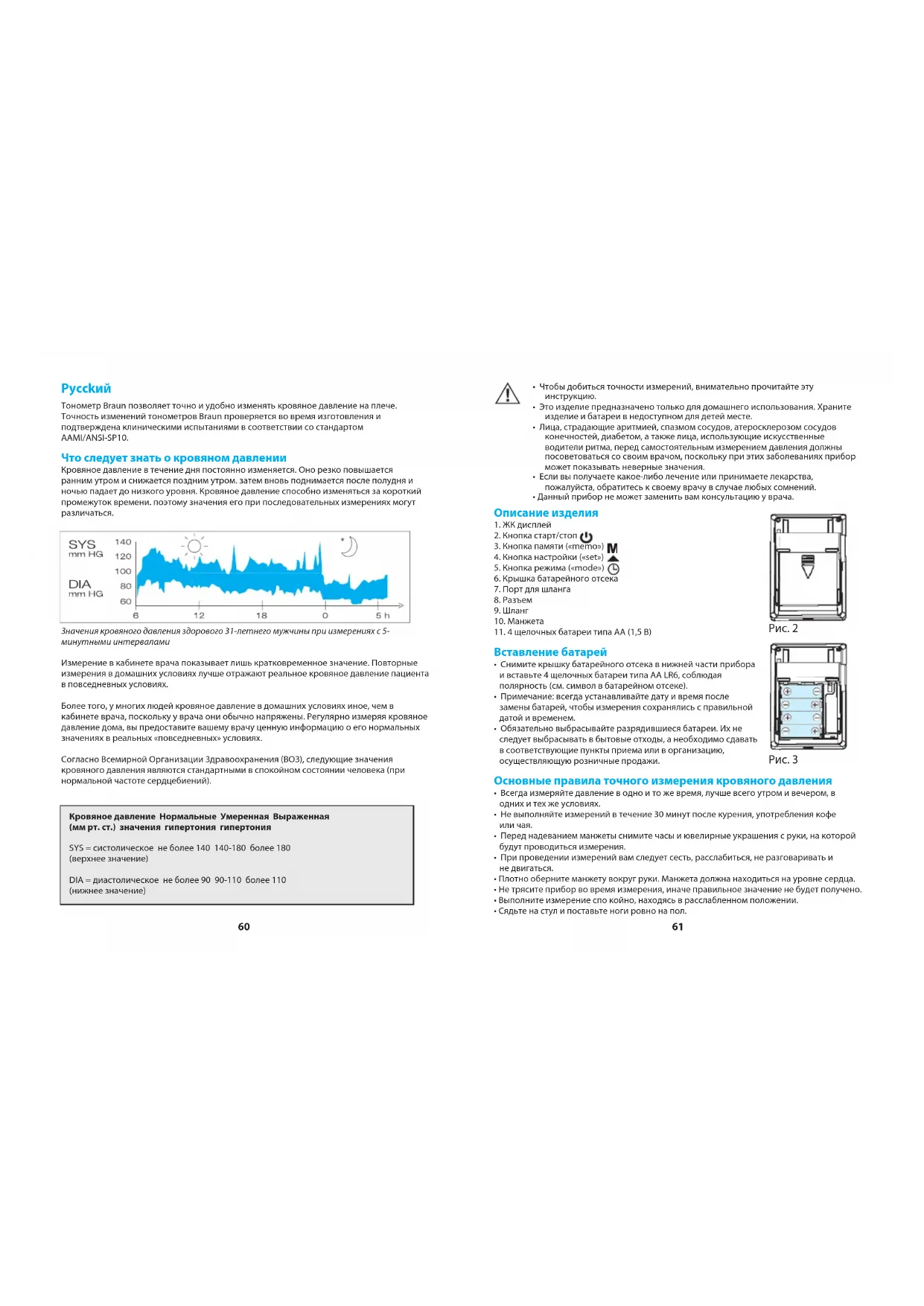

• Данный прибор не может заменить вам консультацию у врача. Pуcckий Тонометр Braun позволяет точно и удобно изменять кровяное давление на плече. Точность изменений тонометров Braun проверяется во время изготовления и подтверждена клиническими испытаниями в соответствии со стандартом AAMI/ANSI-SP10. Что следует знать о кровяном давлении Кровяное давление в течение дня постоянно изменяется. Оно резко повышается ранним утром и снижается поздним утром. затем вновь поднимается после полудня и ночью падает до низкого уровня. Кровяное давление способно изменяться за короткий промежуток времени. поэтому значения его при последовательных измерениях могут различаться. Значения кровяного давления здорового 31-летнего мужчины при измерениях с 5- минутными интервалами Измерение в кабинете врача показывает лишь кратковременное значение. Повторные измерения в домашних условиях лучше отражают реальное кровяное давление пациента в повседневных условиях. Более того, у многих людей кровяное давление в домашних условиях иное, чем в кабинете врача, поскольку у врача они обычно напряжены. Регулярно измеряя кровяное давление дома, вы предоставите вашему врачу ценную информацию о его нормальных значениях в реальных «повседневных» условиях. Согласно Всемирной Организации Здравоохранения (ВОЗ), следующие значения кровяного давления являются стандартными в спокойном состоянии человека (при нормальной частоте сердцебиений). Кровяное давление Нормальные Умеренная Выраженная (мм рт. ст.) значения гипертония гипертония SYS = систолическое не более 140 140-180 более 180 (верхнее значение) DIA = диастолическое не более 90 90-110 более 110 (нижнее значение) M62

Установка месяца, даты и времени a. Нажмите кнопку (5) (значение месяца начнет мигать) Нажмите кнопку (4), чтобы установить правильный месяц (1,2,3,…..12) b. Нажмите кнопку (5) еще раз (значение даты начнет мигать) Нажмите кнопку (4), чтобы установить правильную дату (1,2,3,….31) c. Нажмите кнопку (5) еще раз (значение часов начнет мигать) Нажмите кнопку (4), чтобы установить правильное значение часов (1,2,3,…..12) d. Нажмите кнопку (5) еще раз (значение минут начнет мигать) Нажмите кнопку (4), чтобы установить правильное значение минут (0, 1,2,3,….59) e. Нажмите кнопку (5) еще раз, чтобы зафиксировать установку времени. Цифры перестанут мигать. Выполнение измерений

1. Оберните манжету вокруг руки (см. выше раздел «Надевание манжеты»).

2. Сядьте прямо на стуле, чтобы занять правильную позу.

3. Нажмите кнопку (2). Все элементы дисплея в течение 3 секунд будут

показывать значение «888». (Рис. 9) Затем на дисплее замигает символ измерения кровяного давления, воздух начнет автоматически накачиваться до определенного давления и начнется измерение. Не двигайтесь и не говорите во время измерения кровяного давления.

4. После повышения давления воздуха оно начнет медленно снижаться. При

обнаружении пульса начнет мигать символ ЧАСТОТА СЕРДЕЧНЫХ СОКРАЩЕНИЙ . После измерения кровяного давления прибор автоматически выключится через 1 минуту. СИМВОЛ ЧАСТОТЫ СЕРДЕЧНЫХ СОКРАЩЕНИЙ ЗАПИСЬ В ПАМЯТИ СООБЩЕНИЕ ОБ ОШИБКЕ ИЗМЕРЕНИЯ ИНДИКАТОР НИЗКОГО ЗАРЯДА БАТАРЕИ

• Не оборачивайте манжету поверх рукава куртки или свитера, измерение не может быть выполнено через рукав.

• Снимите плотно прилегающую одежду с левой руки.

• Не допускайте перекручивания манжеты.

• Не накачивайте манжету тонометра, когда она не обернута вокруг руки.

• Не пытайтесь разобрать или заменить какие-либо детали тонометра, включая манжету.

• Не роняйте прибор и не допускайте сильных ударов по нему.

• Прибор не следует использовать при наличии раны или травмы на руке. Выбор правильной манжеты Для получения точных измерений важно правильно выбрать размер манжеты, который соответствует размеру вашей руки. Выберите размер манжеты в соответствии с окружностью своей руки и убедитесь, что нижняя часть манжеты находится на 2-3 см выше локтя.

• Маленькая/средняя (Small/Medium) манжета = окружность руки 23 - 33 см

• Большая/очень большая (Large/XLarge) манжета = окружность руки 33 - 43 см Надевание манжеты

1. Проденьте конец манжеты, находящийся дальше от трубки, через металлическое

кольцо, чтобы создать петлю. Гладкая ткань должна находиться на внутренней стороне

2. Если манжета расположена правильно, то застежка типа «липучка» будет находиться на

внешней стороне манжеты, а металлическое кольцо не будет касаться кожи. (Рис. 4)

3. Вставьте левую руку в петлю манжеты. Нижняя часть манжеты должна находиться

примерно на 2-3 см выше локтя. Трубка должна проходить над плечевой артерией на внутренней стороне руки. (Рис. 5)

4. Потяните манжету, чтобы верхний и нижний край затянулись на руке. (Рис. 6)

5. Правильно расположив манжету, плотно прижмите застежку типа «липучка».

6. Манжета является пригодной для использования, если при затягивании на руке

отметка <<INDEX>> попадает в диапазон <<OK RANGE>>, отмеченный двумя стрелками. (Рис. 7)

7. Сядьте на стул и положите руку на стол, чтобы манжета находилась на уровне вашего

сердца. (Рис. 8) INDEX Рис. 5 Главные артерииЛЕВАЯ РУКА Рис. 4 Материал обратной стороныЗастежка типа «липучка»Гладкая тканьМеталлическое кольцо Рис. 6 Рис. 7 23 ~ 43 cm/ 33 ~ 43 cm Взрослая манжета INDEX OKOK Рис. 864

Что делать, если ... Проблема Причина ДействияСимвол частоты сердечных сокращенийПоявляется в состоянии измерения и начинает мигать при обнаружении пульса.• Выполняется измерение, сохраняйте неподвижность.Индикатор низкого заряда батареиПоявляется при очень низком напряжении или при неправильном расположении батарей.• Замените все четыре батареи на новые. Установите батареи в правильное положение. Внимательно проверьте расположение +/-.Ошибка измеренияПоявляется в случае невозможности получения точного значения кровяного давления и пульса.• Нажмите кнопку старт/стоп «Start/Stop» еще раз и повторите измерение.

• Проверьте, чтобы манжета была обернута в соответствии с инструкциями. • Проверьте, чтобы на трубке не было заломов. • Проверьте, не напряжена ли ладонь. • Не говорите и не двигайтесь во время измерения. • Проверьте, в правильной ли позе вы находитесь при измерении. Характеристики Метод измерения ОсцилляторныйНомер модели BP4600Диапазон измерений Давление: 0 - 300 мм рт. ст. Пульс 40 - 199 ударов в минутуТочность Давление: +/- 3 мм рт. ст. Пульс: макс. +/- 5 %Раздувание Улучшенное автоматическоеВыпуск воздуха Автоматический клапан выпуска воздухаДисплей Жидкокристаллический дисплей: систолическое давление, диастолическое давление, пульсЯчейки памяти 32 ячейкиРазмер манжеты • Маленькая/средняя (Small/Medium) манжета = окружность руки 23 - 33 см • Большая/очень большая (Large/XLarge) манжета = окружность руки 33 - 43 смРабочая температура +10° — +40°, относительная влажность не выше 85 %Температура хранения -20° — +70°, относительная влажность не выше 85 %Вес прибора 290 г (без батарей)Источник питания Щелочные батареи: 4 x AA (LR6)Длительность работы батарей300 измерений (при измерении 2 раза в день)Автоматическое отключение питанияПри отсутствии использования в течение 1 минутыДополнительные принадлежности4 батареи, манжета с трубкой, руководство пользователя, чехол, картонная коробка Функция памяти Ваш тонометр может сохранять значения последних 32 измерений Сохранение данных измерений После измерения давления автоматически сохраняются значения систолического давления, диастолического давления, частоты пульса, а также время и дата соответствующего дня. В ячейке памяти №01 всегда сохраняется последнее измерение. После заполнения памяти наиболее старые измерения начинают перезаписываться. Просмотр сохраненных значений

• Нажмите кнопку памяти («Memory») (3). Если в памяти нет данных, на дисплее появится значение M:00. Если в памяти сохранены данные, то на дисплее в течение 1 минуты будут показаны значения систолического давления, диастолического давления, частоты пульса, а также время и дата записи и обозначение M:01.

• Нажмите кнопку памяти («Memory») (3) еще раз, чтобы просмотреть следующую строку сохраненных данных. На дисплее появятся данные с двузначным номером ячейки памяти (например, M:02).

• Нажмите кнопку старт/стоп («Start/Stop») (2), чтобы выйти из режима памяти. Удаление данных

• Нажмите кнопку памяти («Memory») (3), чтобы войти в режим памяти.

• Нажмите и удерживайте кнопку режима («Mode») (5), затем нажмите кнопку настройки («Set») (4), при этом все данные будут удалены и на экране появится обозначение CLR.

• Чтобы проверить, были ли стерты данные, нажмите кнопку памяти («Memory») (3). На экране не должно быть показано никаких данных, кроме даты, времени и M:00. Индикатор низкого заряда батареи Появление на экране мигающего индикатора низкого заряда батареи означает, что батареи разряжены и четыре батареи необходимо заменить щелочными батареями LR6 (AA). Хранение и чистка

• Всегда после использования убирайте прибор в футляр.

• Не следует хранить прибор в местах, открытых для прямых солнечных лучей, при высокой температуре или влажности, а также в пыльных местах.

• Не следует хранить прибор при очень низких (менее -20 °C) или очень высоких (более 60 °C) температурах.

• Для чистки корпуса используйте ткань и воду или мягкий чистящий раствор, затем вытрите его сухой тканью. При загрязнении манжеты протрите ее сухой тканью.

• Не используйте для ее очистки сильнодействующие чистящие средства.

• Если прибор не будет использоваться в течение длительного времени, удалите из него батареи. (Батареи могут протечь и причинить вред прибору).66

Прочтите инструкции по эксплуатации. Классификация:

• Прибор с внутренним питанием

• Не предназначен для использования в присутствии воспламеняющейся смести анестезирующего вещества с воздухом, кислорода или закиси азота

• Непрерывная работа с коротким временем загрузки Данное изделие соответствует положениям директивы EC 93/42/ EEC (Директива о медицинском оборудовании). Этот прибор соответствует следующим стандартам:

• EN 60601-1: 1990 + A1: 1993 + A2: 1995 + A13: 1996 Общие требования к безопасности.

• EN 60601-1-2: 2001 - Требования и испытания электромагнитной совместимости.

• EN1060-1: 1995 + A1: 2002 - Неинвазивные сфигмоманометры. Общие требования.

• EN1060-3: 1997 + A1: 2005 - Неинвазивные сфигмоманометры. Дополнительные требования к электромеханическим системам измерения кровяного давления.

• EN1060-4: 2004 - Неинвазивные сфигмоманометры. Процедуры испытания для определения общей точности системы автоматических неинвазивных сфигмоманометров. Переносные и мобильные средства связи, использующие радиочастоты, могут оказывать влияние на электрическое медицинское оборудование. По окончании срока службы данного изделия, пожалуйста, не выбрасывайте его в бытовой мусор. Вы можете сдать его своей местной организации, осуществляющей розничные продажи, или в соответствующий пункт приема, расположенный в вашей стране.

Компания Kaz предоставляет 2 года гарантии на данное изделие, срок действия которой начинается со дня приобретения. В течение этого гарантийного срока мы будем бесплатно устранять любые дефекты данного устройства, возникшие по причине некачественного материала или ненадлежащего изготовления, либо путем производства ремонта, либо замены устройства в целом по своему выбору. Настоящая гарантия распространяется на все страны, в которых осуществляется поддержка этого прибора компанией Kaz или назначенным ею дистрибьютором. Настоящая гарантия не распространяется: на повреждения, возникшие в результате неправильного использования, нормальный износ и дефекты, оказывающие несущественное влияние на качество работы прибора. Настоящая гарантия становится недействительной в случае выполнения ремонта не имеющими на это полномочий лицами и в случае использования деталей, произведенных не компанией Braun. Чтобы воспользоваться обслуживанием в течение гарантийного периода, принесите или пришлите прибор в полном комплекте с квитанцией о покупке в любой авторизованный центр сервисного обслуживания фирмы Kaz (адреса местных центров сервисного обслуживания см. на вкладыше в упаковке).
