ExactFit BP4600 - Blutdruckmessgerät BRAUN - Kostenlose Bedienungsanleitung

Produkttyp	Oberarm-Blutdruckmessgerät
Marke	Braun
Modell	ExactFit BP4600
Messmethode	Oszillometrisch
Messbereich (Druck)	0 ~ 300 mmHg
Messbereich (Puls)	40 ~ 199 Schläge/Min
Genauigkeit (Druck)	±3 mmHg
Genauigkeit (Puls)	±5 % max.
Aufpumpen	Automatisch (Deluxe)
Abblasen	Automatisches Ventil
Anzeige	LCD (systolisch, diastolisch, Puls)
Speicher	32 Messungen
Stromversorgung	4 AA-Alkalibatterien (LR6) 1,5 V
Batterielebensdauer	Ca. 300 Messungen (2 Messungen/Tag)
Automatische Abschaltung	Nach 1 Minute Inaktivität
Manschettengröße (Standard)	23 ~ 33 cm (klein/mittel)
Manschettengröße (optional)	33 ~ 43 cm (groß/extra groß)
Betriebstemperatur	+10 °C bis +40 °C (Luftfeuchtigkeit <85 %)
Lagertemperatur	-20 °C bis +70 °C (Luftfeuchtigkeit <85 %)
Gewicht (ohne Batterien)	290 g
Inklusive Zubehör	4 Batterien, Manschette mit Schlauch, Bedienungsanleitung, Aufbewahrungstasche, Karton
Garantie	2 Jahre
Normen	CE (Richtlinie 93/42/EWG)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen, keine Lösungsmittel verwenden. In der Tasche aufbewahren.
Sicherheit	Hausgebrauch, bei Arrhythmie, Herzschrittmacher, Diabetes usw. einen Arzt konsultieren.

Häufig gestellte Fragen - ExactFit BP4600 BRAUN

Wie misst man genau?

Für eine genaue Messung setzen Sie sich auf einen Stuhl mit flachen Füßen, wickeln Sie die Manschette um den linken nackten Oberarm, 2-3 cm oberhalb des Ellenbogens, und platzieren Sie sie auf Herzhöhe. Bleiben Sie ruhig, sprechen Sie nicht und bewegen Sie sich während der Messung nicht. Vermeiden Sie Rauchen, Kaffee oder Essen 30 Minuten vorher. Messen Sie möglichst immer zur gleichen Zeit.

Warum schwanken meine Messwerte?

Der Blutdruck ändert sich im Laufe des Tages natürlich. Er steigt morgens an, sinkt gegen Mittag, steigt nachmittags wieder an und fällt nachts. Aufeinanderfolgende Messungen können schwanken. Für eine zuverlässige Überwachung messen Sie immer unter den gleichen Bedingungen (gleiche Zeit, gleicher Arm, sitzende Position).

Was tun, wenn das Gerät eine Fehlermeldung anzeigt?

Wenn eine Messfehlermeldung angezeigt wird, drücken Sie die Ein-/Aus-Taste, um neu zu starten. Überprüfen Sie, ob die Manschette richtig positioniert ist, der Schlauch nicht geknickt ist und Sie nicht sprechen oder sich bewegen. Stellen Sie sicher, dass Ihre Haltung korrekt ist. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien.

Wie stelle ich Datum und Uhrzeit ein?

Drücken Sie die Modus-Taste (L), um in die Einstellungen zu gelangen. Verwenden Sie die Speichertaste, um Monat, Datum, Stunde und Minuten einzustellen. Drücken Sie erneut Mode, um zu bestätigen. Stellen Sie Datum und Uhrzeit immer nach dem Batteriewechsel ein für eine korrekte Aufzeichnung.

Wie lösche ich die gespeicherten Daten?

Im Speichermodus halten Sie die Modus-Taste (L) gedrückt, dann drücken Sie die Einstelltaste. Das Display zeigt 'CLR' zur Bestätigung des Löschens. Alle 32 Messungen werden gelöscht. Überprüfen Sie durch Drücken der Speichertaste: Es sollten nur Datum und Uhrzeit angezeigt werden.

Wie wechsle ich die Batterien?

Entfernen Sie die Abdeckung des Batteriefachs auf der Rückseite des Geräts. Legen Sie 4 AA-Alkalibatterien (LR6) unter Beachtung der Polarität (+/-) ein. Nach dem Austausch stellen Sie Datum und Uhrzeit ein. Verbrauchte Batterien müssen an Sammelstellen recycelt werden.

Welche Manschettengrößen sind verfügbar?

Die Standardmanschette ist in der Größe klein/mittel für einen Oberarmumfang von 23 bis 33 cm. Eine große/extra große Manschette (33 bis 43 cm) ist optional erhältlich. Verwenden Sie die richtige Größe für eine genaue Messung, der Rand der Manschette sollte 2-3 cm oberhalb des Ellenbogens sein.

Wie reinige ich das Blutdruckmessgerät?

Reinigen Sie das Gehäuse mit einem weichen, trockenen oder leicht mit Wasser angefeuchteten Tuch. Die Manschette kann mit einem trockenen Tuch abgewischt werden. Verwenden Sie keine Lösungsmittel, Sprays oder aggressive Reinigungsmittel. Bewahren Sie das Gerät nach Gebrauch in der Transporttasche auf.

Was tun, wenn die Batterieanzeige schwach leuchtet?

Wenn das Symbol für schwache Batterie blinkt, ersetzen Sie alle Batterien durch 4 neue AA-Alkalibatterien (LR6). Überprüfen Sie die Polarität (+/-) beim Einlegen. Nach dem Wechsel stellen Sie Datum und Uhrzeit ein, damit die Aufzeichnungen korrekt sind.

Ist das Gerät für Menschen mit Arrhythmie geeignet?

Wenn Sie unter Herzrhythmusstörungen, Gefäßverengung, Arteriosklerose, Diabetes leiden oder einen Herzschrittmacher tragen, konsultieren Sie Ihren Arzt, bevor Sie das Gerät verwenden. Diese Bedingungen können die Messungen beeinflussen. Das Gerät ersetzt keine ärztliche Beratung.

BEDIENUNGSANLEITUNG ExactFit BP4600 BRAUN

Das Blutdruckmessgerät für den Oberarm von Braun wurde für genaue und bequeme Blutdruckmessungen entwickelt. Die Messgenauigkeit des Blutdruckmessgeräts für den Oberarm von Braun wurde zum Zeitpunkt der Herstellung geprüft und durch klinische Forschung gemäß AAMI/ANSI-SP10 nachgewiesen.

Was Sie über Blutdruck wissen sollten

Der Blutdruck ändert sich ständig während des Tages. Er nimmt am frühen Morgen stark zu und fällt während des späten Vormittags ab. Der Blutdruck steigt am Nachmittag wieder an und fällt schließlich nachts auf einen niedrigen Wert ab. Außerdem kann er sich innerhalb kurzer Zeit ändern. Deshalb können Werte aus aufeinanderfolgenden Messungen schwanken.

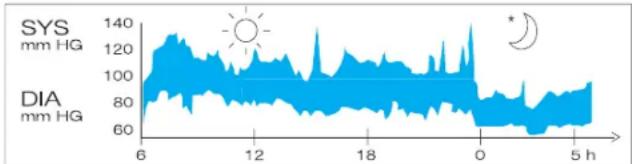

Blutdruckmesswerte bei einem gesunden 31-jährigen Mann, in Abständen von 5 Minuten gemessen

Der in der Arztpraxis gemessene Blutdruck stellt nur einen Momentanwert dar. Wiederholte Messungen zu Hause geben tatsächliche Blutdruckwerte unter alltäglichen Bedingungen besser an.

Darüber hinaus haben viele Menschen einen anderen Blutdruck zu Hause, weil sie dort meistens entspannter sind als in der Arztpraxis. Regelmäßige, zu Hause vorgenommene Blutdruckmessungen können Ihrem Arzt wertvolle Informationen zu Ihren normalen Blutdruckwerten unter tatsächlichen „alltäglichen“ Bedingungen liefern.

Die World Health Organisation (WHO) hat die folgenden Blutdruckwerte für eine Messung bei ruhigem Puls als Maßstab festgelegt.

Blutdruck Normale Leichter Schwerer (mmHg) Werte Bluthochdruck Bluthochdruck

SYS = Systole bis zu 140 140-180 über 180 (oberer Wert)

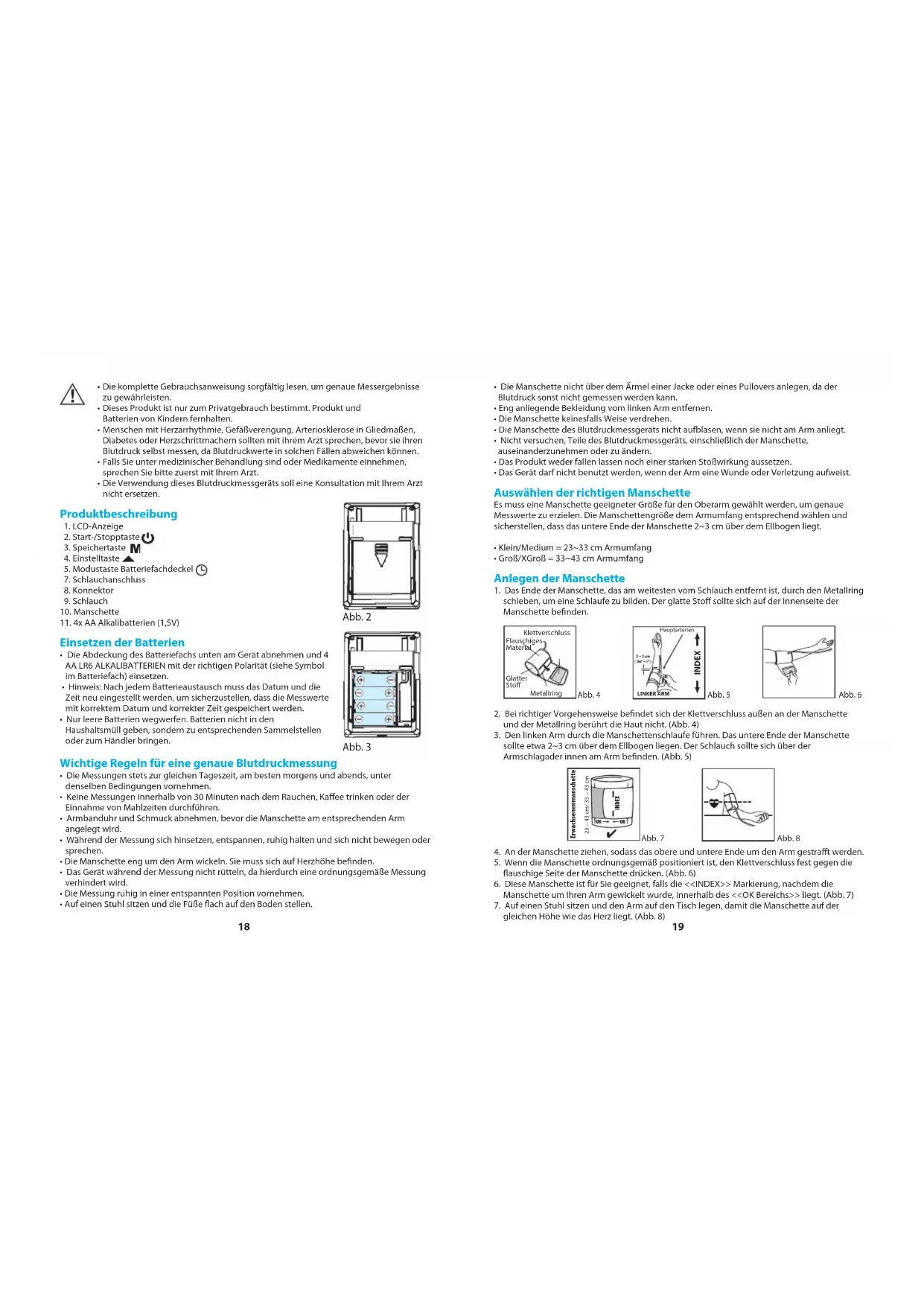

• Die komplette Gebrauchsanweisung sorgfältig lesen, um genaue Messergebnisse zu gewährleisten.
• Dieses Produkt ist nur zum Privatgebrauch bestimmt. Produkt und Batterien von Kindern fernhalten.
• Menschen mit Herzarrhythmie, Gefäßverengung, Arteriosklerose in Gliedmaßen, Diabetes oder Herzschrittmacher sollten mit ihrem Arzt sprechen, bevor sie ihren Blutdruck selbst messen, da Blutdruckwerte in solchen Fällen abweichen können.
• Falls Sie unter medizinischer Behandlung sind oder Medikamente einnehmen, sprechen Sie bitte zuerst mit Ihrem Arzt.
• Die Verwendung dieses Blutdruckmessgeräts soll eine Konsultation mit Ihrem Arzt nicht ersetzen.

Produktbeschreibung

1. LCD-Anzeige

2. Start-/Stopptaste 3. Speichertaste M 4. Einstellrad 5. Modustaste 6. Batteriefachdeckel 7. Schlauchanschluss 8. Konnektor 9. Schlauch 10. Manschette 1,4x AA Alkalibatterien (1,5V)

Einsetzen der Batterien

Die Abdeckung des Batteriefaches unten am Gerät abnehmen und 4 AA LR6 ALKALIBATTERIEN mit der richtigen Polarität (siehe Symbol im Batteriefach) einsetzen. - Hinweis: Nach jedem Batterieaustausch muss das Datum und die Zeit neu eingestellt werden, um sicherzustellen, dass die Messwerte mit korrektem Datum und korrekter Zeit gespeichert werden. - Nur leere Batterien wegwerfen. Batterien nicht in den Haushaltsmüll geben, sondern zu entsprechenden Sammelstellen oder zum Händler bringen.

Wichtige Regeln für eine genaue Blutdruckmessung

• Die Messungen stets zur gleichen Tageszeit, am besten morgens und abends, unter denselben Bedingungen vornehmen.
• Keine Messungen innerhalb von 30 Minuten nach dem Rauchen, Kaffee trinken oder der Einnahme von Mahlzeiten durchführen.
• Armbanduhr und Schmuck abnehmen, bevor die Manschette am entsprechenden Arm angelegt wird.
• Während der Messung sich hinsetzen, entspannen, ruhig halten und sich nicht bewegen oder sprechen. Die Manschette eng um den Arm wickeln. Sie muss sich auf Herzhöhe befinden.
• Das Gerät während der Messung nicht rütteln, da hierdurch eine ordnungsgemäße Messung verhindert wird. Die Messung ruhig in einer entspannten Position vornehmen.
• Auf einen Stuhl sitzen und die Füße flach auf den Boden stellen.

Abb.2

Abb.3

• Die Manschette nicht über dem Ärmel einer Jacke oder eines Pullovers anlegen, da der Blutdruck sonst nicht gemessen werden kann.
• Eng anliegende Bekleidung vom linken Arm entfernen. Die Manschette keinesfalls verdrehen. Die Manschette des Blutdruckmessgeräts nicht aufblasen, wenn sie nicht am Arm anliegt.
• Nicht versuchen, Teile des Blutdruckmessgeräts, einschließlich der Manschette, auseinanderzunehmen oder zu ändern.
• Das Produkt weder fallen lassen noch einer starken Stoßwirkung aussetzen. Das Gerät darf nicht benutzt werden, wenn der Arm eine Wunde oder Verletzung aufweist.

Auswahl der richtigen Manschette

Es muss eine Manschette geeigneter Größe für den Oberarm gewählt werden, um genaue Messwerte zu erzielen. Die Manschettengröße dem Armumfang entsprechend wählen und sicherstellen, dass das untere Ende der Manschette 2-3 cm über dem Ellbogen liegt.

Klein/Medium = 23 - 33 cm Armumfang; Groß/X-Groß = 33 - 43 cm Armumfang

Anlegen der Manschette

1. Das Ende der Manschette, das am weitesten vom Schlauch entfernt ist, durch den Metallring schieben, um eine Schlaufe zu bilden. Der glatte Stoff soll sich auf der Innenseite der Manschette befinden.

Abb. 6

1. Bei richtiger Vorgehensweise befindet sich der Klettverschluss außen an der Manschette und der Metallring berührt die Haut nicht. (Abb. 4)
2. Den linken Arm durch die Manschettenschlaufe führen. Das andere Ende der Manschette sollte etwa 2-3 cm über dem Ellbogen liegen. Der Schlauch sollte sich über der Armschlagader innen am Arm befinden. (Abb. 5)

Abb. 7

1. An der Manschette ziehen, sodass das obere und untere Ende um den Arm gestrafft werden.
2. Wenn die Manschette ordnungsgemäß positioniert ist, den Klettverschluss fest gegen die flauschige Seite der Manschette drücken. (Abb. 6)
3. Diese Manschette ist für Sie geeignet, falls die < > Markierung, nachdem die Manschette um ihren Arm gewickelt wurde, innerhalb des <= OK Bereichs>> liegt. (Abb. 7)
4. Auf einen Stuhl sitzen und den Arm auf den Tisch legen, damit die Manschette auf der gleichen Höhe wie das Herz liegt. (Abb. 8)

Einstellen von Monat, Tag und Uhrzeit

a. Die Taste (5) drücken (Monat beginnt zu blinken). Die Taste (4) drücken, um den richtigen Monat (1, 2, 3, ... 12) einzustellen. b. Die Taste (5) drücken („Tag“ beginnt zu blinken). Die Taste (4) drücken, um den richtigen Tag (1, 2, 3, ... 31) einzustellen. c. Die Taste (5) drücken („Stunde“ beginnt zu blinken). Die Taste (4) drücken, um die richtige Stunde (1, 2, 3, ... 12) einzustellen. d. Die Taste (5) drücken („Minute“ beginnt zu blinken). Die Taste (4) drücken, um die richtige Minute (0, 1, 2, 3, ... 59) einzustellen. e. Die Modus-Taste (5) erneut drücken, um die Einstellungen zu speichern. Die Ziffern blinken jetzt nicht mehr.

Durchführen einer Messung

1. Die Manschette um den Arm wickeln (siehe obigen Abschnitt „Anlegen der Manschette“).
2. Aufrecht im Stuhl sitzen, um die richtige Körperhaltung einzunehmen.

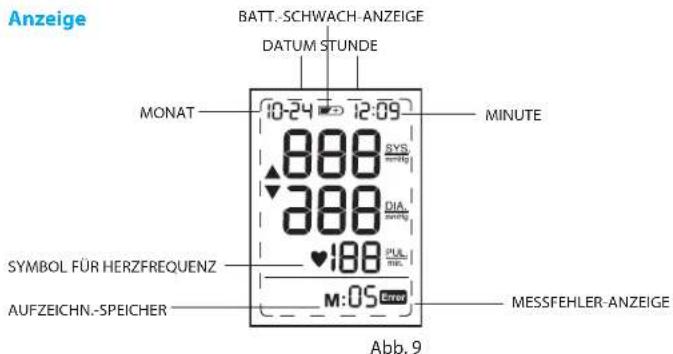

3. Drücken Sie die Taste (2). Alle Elemente der Anzeige erscheinen in den ersten 3 Sekunden als „888“ (Abb. 9). Anschließend blinkt das Symbol für die Blutdruckmessung auf der Anzeige. Der Luftdruck erhöht sich automatisch auf einen bestimmten Druckpegel und die Messung beginnt. Während einer Blutdruckmessung nicht bewegen oder sprechen.
4. Nachdem der Luftdruck zugenommen hat, fällt er langsam ab. Wenn der Puls erfasst wird, beginnt das Symbol für die Herzfrequenz zu blinken. Im Anschluss an die Blutdruckmessung schaltet sich das Produkt automatisch nach 1 Minute aus.

Speicherfunktion

Das Blutdruckmessgerät kann die letzten 32 Blutdruckmesswerte speichern.

Speichern von Messdaten

Nach jeder Blutdruckmessung werden systolischer Druck, diastolischer Druck, Pulsfrequenz sowie Uhrzeit und Datum automatisch gespeichert. Speicher #01 ist immer der aktuellste Wert. Wenn der Speicher voll ist, werden die ältesten Werte überschrieben.

Abrufen gespeicherter Messwerte

• Die Speicher-Taste (3) betätigen. Wenn sich keine Daten im Speicher befinden, wird M:00 angezeigt. Wenn der Speicher Daten enthält, erscheint M:01 und die aktuellsten Messwerte – systolischer Druck, diastolischer Druck, Pulsfrequenz sowie Uhrzeit und Datum der Aufzeichnung – 1 Minute lang auf der Anzeige. Die Speicher-Taste (3) erneut betätigen, um zur nächsten Speicherposition mit gespeicherten Daten zu wechseln. Die auf der Anzeige erscheinenden Daten sind entsprechend nummeriert (z. B. M02).
• Die „Start/Stopp“-Taste (2) betätigen, um den Speichermodus zu verlassen.

Löschen von Daten

• Die „Speicher“-Taste (3) betätigen, um den Speichermodus aufzurufen.
• Die Modus-Taste (5) gedrückt halten und dann die Einstell-Taste (4) drücken. Alle gespeicherten Daten werden nun gelöscht und CLR wird auf dem Display angezeigt.
• Um zu prüfen, ob die Daten gelöscht wurden, die Speicher-Taste (3) drücken. Es sollen keine Daten, aber das Datum, die Zeit und M:00 angezeigt werden.

BATTERIE-SCHWACH-ANZEIGE

Wenn die Kontrolllampe für schwache Batterie im Display blinkt, bedeutet dies, dass die Batterie schwach ist und die vier Batterien durch LR6 Alkalibatterien (AA) ersetzt werden müssen.

Lagerung und Reinigung

Das Gerät nach dem Gebrauch stets in der Transporttasche aufbewahren. - Das Gerät nicht direktem Sonnenlicht, hohen Temperaturen oder feuchten und staubigen Umgebungen aussetzen. - Nicht in extrem niedrigen (unter -20°C) oder hohen (über 60 °C) Temperaturen aufbewahren. - Das Gehäuse mit einem in Wasser oder mildem Reinigungsmittel getränkten Tuch reinigen und dann mit einem trockenen Tuch trocken wischen. Wenn die Manschette schmutzig ist, mit einem trockenen Tuch abwischen. - Hierzu weder Gas noch stärkere Reinigungsmittel verwenden. - Wenn das Gerät längere Zeit nicht benutzt werden soll, die Batterien entfernen. (Austretende Batterieflüssigkeit kann schädlich sein).

Was ist zu tun, wenn...

Problem Grund Lösung
Symbol für Herzfrequenz	Erscheint beim Messen und blinkt, wenn der Puls erfasst wird.	• Messung lauft, ruhig bleiben.
Batt.-schwach-anzeige	Erscheint, wenn die Batteriespannung außerst niedrig ist, oder wenn die Batterien falsch eingesetzt wurden.	• Alle vier Batterien durch neue ersetzen. Die Batterien richtig einsetzen. Dabei auf die Polarität (+/-) achten.
Messfehler Erscheit	ent, wenn kein genauer Blutdruckmesswert bzw. Pulswert ermittelt werden konne.	• Die Start-/Stoppaste erneut drücken und nochmals messen. • Prufen, ob Manschette den Anweisungen entsprechend angelegt ist. • Sicherstellen, dass sich keine Knicks im Schlauch befinden. • Prufen, ob linker Arm und Hand entspannt sind. • Sicherstellen, dass während der Messung nicht gesprochen bzw. ruhig gehalten wird. • Prufen, ob Körperhaltung korrekt ist.

Technische Daten

Messmethode Oszillometrisch
Modellnummer BP4600
Messbereich Druck 0 ~ 300 mmHg, Puls 40 ~ 199 Schläge/Minute
Genauligkeit Druck +/- 3 mmHg	Puls +/- 5 % Max.
Aufblühung Deluxe, automatisch
Auslass Automatisches Auslassvostil
Anzeige	LCD - systolischer, diastolischer Wert, Pulsfrequenz
Speichersätze	32 DatenSATZ
Manschettangröbe	• Klein/Medium = 23~33 cm Armumfang • Groß/XGroB = 33~43 cm Armumfang
Betriebstemperatur	+10 °C ~ +40 °, weniger als 85 % RLF
Lagertemperatur	-20 °C ~ +70 °, weniger als 85 % RLF
Gerätegewicht	290 g (ohne Batterien)
Stromversorgung	Alkalibatterie: 4 x AA (LR6)
Betriebsdauer des Aktus	300 Messungen (zwiel Messungen pro Tag)
Automatische Abschaltung	Bei Nichtgeberchauf für länger als 1 Minute
Zubehör	4 Batterien, Manschette mit Schlauch, Gebrauchsanweisung, Beutel, Geschenkpackung

WICHTIG

Die Gebrauchsanweisung durchlesen.

Klassifizierung:

• Intern gespeistes Gerät

Gerät vom Typ BF

-IPX0

• Nicht zur Verwendung in der Gegenwart entzündlicher Anästhetikagemische mit Luft, Sauerstoff oder Lachgas geeignet. Dauerbetrieb mit kurzer Ladezeit.

Dieses Produkt entspricht den Bestimmungen der EG-Richtlinie 93/42/EWG über Medizinprodukte. Dieses Produkt erfüllt die folgenden Normen:

• EN 60601-1-2: 1990 + A1: 1993 + A2: 1995 + A13: 1996 Allgemeine Sicherheitsanforderungen.
• EN 60601-1-2:2001 - Elektromagnetische Verträglichkeit - Anforderungen und Prüfungen. EN1060-1:1995+A1:2002 - Nichtinvasive Blutdruckmessgeräte - Allgemeine Anforderungen.
• EN1060-3: 1997 + A1: 2005 - Nichtinvasive Blutdruckmessgeräte - Ergänzende Anforderungen für elektronische Blutdruckmesssysteme. EN1060-4:2004 - Nichtinvasive Blutdruckmessgeräte - Prüfverfahren zur Bestimmung der Messgenauigkeit von automatischen nichtinvasiven Blutdruckmessgeräten.

Tragbare und mobile HF-Kommunikationsgeräte können medizinische elektrische Geräte beeinträchtigen.

Das Produkt am Ende seiner Nutzungsdauer nicht in den Hausmüll geben. Eine Entsorgung kann durch ihren lokalen Händler oder bei geeigneten Sammelstellen in Ihrer Gemeinde erfolgen.

Garantie

Kaz bietet eine 2-jährige Garantie auf das Produkt, beginnend am Kaufdatum. Innerhalb der Garantiezeit beheben wir kostenlos alle Defekte am Gerät, die auf fehlerhafte Materialien bzw. Verarbeitung zurückzuführen sind, indem wir das Gerät nach unserem Ermessen reparieren oder durch ein neues ersetzen.

Diese Garantie erstreckt sich auf jedes Land, in dem dieses Gerät durch Kaz oder autorisierte Vertragshändler verkauft wird.

Diese Garantie deckt Folgendes nicht ab: Schäden aufgrund von unsachgemäßem Gebrauch, normaler Abnutzung und Verwendung sowie Defekte, die eine unbedeutende Auswirkung auf den Wert oder Betrieb des Geräts haben. Die Garantie wird ungültig, falls Reparaturen durch unbefugte Personen durchgeführt und keine Originalteile von Kaz verwendet werden.

Zum Anfordern von Service innerhalb der Garantiezeit das komplette Gerät mit Quittung zu einem autorisierten Kaz-Kundendienstzentrum bringen bzw. dorthin schicken (Servicezentren können anhand der Packungsbeilage ermittelt werden).
