Typ produktu	Ciśnieniomierz na ramię
Marka	Braun
Model	ExactFit BP4600
Metoda pomiaru	Oscylometryczna
Zakres pomiaru (ciśnienie)	0 ~ 300 mmHg
Zakres pomiaru (tętno)	40 ~ 199 uderzeń/min
Dokładność (ciśnienie)	±3 mmHg
Dokładność (tętno)	±5 % maks.
Pompowanie	Automatyczne (Deluxe)
Zawór upustowy	Zawór automatyczny
Wyświetlacz	LCD (wartości skurczowe, rozkurczowe, tętno)
Pamięć	32 pomiary
Zasilanie	4 baterie alkaliczne AA (LR6) 1,5 V
Żywotność baterii	Około 300 pomiarów (2 pomiary/dzień)
Automatyczne wyłączanie	Po 1 minucie bezczynności
Rozmiar mankietu (standardowy)	23 ~ 33 cm (mały/średni)
Rozmiar mankietu (opcjonalny)	33 ~ 43 cm (duży/extra duży)
Temperatura pracy	+10 °C do +40 °C (wilgotność <85 %)
Temperatura przechowywania	-20 °C do +70 °C (wilgotność <85 %)
Waga (bez baterii)	290 g
Akcesoria w zestawie	4 baterie, mankiet z rurką, instrukcja obsługi, etui do przechowywania, kartonowe pudełko
Gwarancja	2 lata
Normy	CE (dyrektywa 93/42/EWG)
Konserwacja i czyszczenie	Czyścić miękką suchą szmatką, nie używać rozpuszczalników. Przechowywać w etui.
Bezpieczeństwo	Użytek domowy, skonsultować się z lekarzem w przypadku arytmii, rozrusznika serca, cukrzycy itp.

Często zadawane pytania - ExactFit BP4600 BRAUN

Jak wykonać dokładny pomiar?

Aby uzyskać dokładny pomiar, usiądź na krześle ze stopami płasko na podłożu, owiń mankiet wokół nagiego lewego ramienia 2-3 cm powyżej łokcia i umieść go na wysokości serca. Zachowaj spokój, nie mów i nie ruszaj się podczas pomiaru. Unikaj palenia, picia kawy lub jedzenia na 30 minut przed. Zawsze mierz o tej samej porze, jeśli to możliwe.

Dlaczego moje wyniki są różne?

Ciśnienie krwi naturalnie zmienia się w ciągu dnia. Wzrasta rano, spada pod koniec poranka, ponownie wzrasta po południu i obniża się w nocy. Kolejne pomiary mogą się wahać. Aby uzyskać wiarygodne monitorowanie, zawsze mierz w tych samych warunkach (ta sama pora, to samo ramię, pozycja siedząca).

Co zrobić, jeśli urządzenie wyświetla błąd?

Jeśli pojawi się błąd pomiaru, naciśnij przycisk Wł./Wył., aby rozpocząć od nowa. Sprawdź, czy mankiet jest prawidłowo umieszczony, rurka nie jest zagięta, a Ty nie mówisz ani nie ruszasz się. Upewnij się, że twoja postawa jest prawidłowa. Jeśli problem będzie się powtarzał, wymień baterie.

Jak ustawić datę i godzinę?

Naciśnij przycisk Tryb (L), aby wejść w ustawienia. Użyj przycisku Pamięć, aby dostosować miesiąc, datę, godzinę i minuty. Naciśnij ponownie Tryb, aby potwierdzić. Zawsze ustawiaj datę i godzinę po wymianie baterii, aby zapewnić prawidłowe rejestrowanie.

Jak usunąć dane z pamięci?

W trybie pamięci przytrzymaj przycisk Tryb (L), a następnie naciśnij przycisk Ustawienia. Na ekranie pojawi się 'CLR', aby potwierdzić usunięcie. Wszystkie 32 pomiary zostaną usunięte. Sprawdź, naciskając Pamięć: powinna wyświetlić się tylko data i godzina.

Jak wymienić baterie?

Zdejmij pokrywę komory baterii z tyłu urządzenia. Włóż 4 baterie alkaliczne AA (LR6) zgodnie z biegunowością (+/-). Po wymianie ustaw datę i godzinę. Zużyte baterie należy utylizować w punktach zbiórki.

Jakie są dostępne rozmiary mankietu?

Standardowy mankiet jest w rozmiarze małym/średnim dla obwodu ramienia 23–33 cm. Mankiet duży/extra duży (33–43 cm) jest dostępny opcjonalnie. Użyj odpowiedniego rozmiaru do dokładnego pomiaru, dolna krawędź mankietu powinna znajdować się 2–3 cm powyżej łokcia.

Jak czyścić ciśnieniomierz?

Czyść obudowę miękką suchą szmatką lub lekko zwilżoną wodą. Mankiet można przetrzeć suchą szmatką. Nie używaj rozpuszczalników, sprayów ani agresywnych środków czyszczących. Po użyciu przechowuj urządzenie w etui transportowym.

Co zrobić, gdy zaświeci się wskaźnik słabej baterii?

Gdy symbol słabej baterii miga, wymień wszystkie baterie na 4 nowe baterie alkaliczne AA (LR6). Sprawdź biegunowość (+/-) podczas wkładania. Po wymianie ustaw datę i godzinę, aby zapisy były prawidłowe.

Czy urządzenie jest odpowiednie dla osób z arytmią?

Jeśli cierpisz na arytmię serca, zwężenie naczyń, miażdżycę, cukrzycę lub masz rozrusznik serca, skonsultuj się z lekarzem przed użyciem urządzenia. Te schorzenia mogą wpływać na pomiary. Urządzenie nie zastępuje porady medycznej.

INSTRUKCJA OBSŁUGI ExactFit BP4600 BRAUN

Aparat do pomiaru ciśnienia krwi na górnej części ramienia firmy Braun zapewnia dokładne i wygodne pomiary ciśnienia krwi. Dokładność pomiarowa aparatu firmy Braun do pomiarów ciśnienia krwi na górnej części ramienia była testowana podczas procesu produkcyjnego i została potwierdzona w badaniach klinicznych według norm AAMI/ANSI-SP10.

Co należy wiedzieć o ciśnieniu krwi

Ciśnienie krwi zmienia się stale w ciągu całego dnia. Szybko rośnie wcześnie rano i opada późnym rankiem. Ciśnienie krwi znowu wzrasta po południu i w końcu obniża się nocą do niskiego poziomu. Może również zmienić się w krótkim czasie. Dlatego też wskazania dla kolejnych pomiarów mogą się wahać.

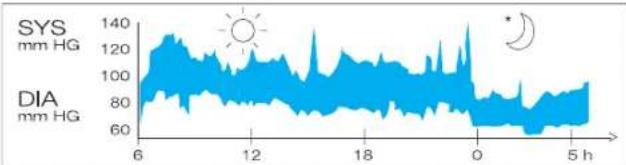

Odczyt ciśnienia pobieranego u zdrowego, 31-letniego mężczyzny, w pomiarach wykonywanych w odstępach co 5 minut

Pomiar ciśnienia krwi wykonany w gabinecie lekarskim podaje jedynie wartość chwilową. Powtarzanie pomiarów w domu lepiej odzwierciedla rzeczywiste ciśnienie krwi w codziennych warunkach.

Co więcej, wiele osób ma inne ciśnienie krwi, kiedy pomiary są wykonywane w domu, ponieważ bywają one wtedy bardziej odprężone niż w gabinecie u lekarza. Regularne pomiary ciśnienia krwi wykonywane w domu mogą dostarczyć lekarzowi cennych informacji na temat normalnego ciśnienia krwi w rzeczywistych codziennych warunkach.

Światowa Organizacja Zdrowia (WHO) określiła następujące standardowe wartości ciśnienia krwi dla pomiaru wykonywanego w stanie spoczynkowym.

Ciśnienie krwi Wartości Umiarkowane Wysokie (mmHg) normalne nadciśnienie nadciśnienie

SYS = skurcz serca do 140 140-180 ponad 180 (wyższa wartość)

DIA = rozkurcz serca do 90 90-110 ponad 110 (niższa wartość)

Aby zapewnić dokładne wyniki pomiarów, należy dokładnie zapoznać się z kompletem zaleceń dotyczących użytkowania.

• Ten produkt jest przeznaczony tylko do użytku domowego. Urządzenia i baterie należy chronić przed danymi.
• Osoby cierpiące na arytmię serca, zwężenie naczyń, arteriosklerozę kończyn, kurcz żył oraz korzystające z rozruszników serca powinny skonsultować się z lekarzem przed samodzielnym wykonywaniem pomiarów ciśnienia krwi, ponieważ w takich przypadkach mogą występować znaczne odchylenia wartości ciśnienia krwi. - Jeśli ktoś podlega leczeniu lub bierze jakieś leki, powinien najpierw skonsultować się z lekarzem.

Używanie aparatu do pomiaru ciśnienia krwi nie zastępuje konsultacji lekarskiej.

Opis produktu

1. Wyświetlacz LCD
2. Przycisk Start/Stop (1)
3. Przycisk Pamięć M
4. Przycisk Ustaw
5. Pokrywa komory baterii
6. Przyłącze elastycznego przewodu rurowego
7. Łącznik
8. Elastyczny przewód rurowy
9. Mankiet paramienny
10. Baterie alkaliczne AA (1,5 V) 4 szt.

Wkładanie baterii

Zdejmij pokrywę komory baterii dolnej części urządzenia i włóż 4 baterie ALKALICZNE typu AA LR6, zapewniając poprawną biegunowość (zwróć uwagę na symbol w komorze baterii). Uwaga: Po założeniu nowych baterii zawsze należy ponownie ustawić datę i godzinę, aby pomiary były zapisywane z poprawną datą i godziną. - Wyrzucać tylko wyczerpane baterie. Nie należy ich wyrzucać razem z odpadkami komunalnymi, ale przekazywać do odpowiedniego punktu zbiórki lub oddać w miejscu zakupu.

Podstawowe reguły dokładnego pomiaru ciśnienia krwi

Zawsze dokonywać odczytu o tej samej porze dnia, najlepiej rano i wieczorem, w takich samych warunkach. - Nie wykonywać pomiaru w ciągu 30 minut po wypaleniu tytoniu, wypiciu kawy lub spożyciu posiłku. - Przed założeniem mankietu na ramię, na którym będzie wykonywany pomiar, należy zdjąć zegarek na ręczny i biżuterię. - Podczas wykonywania pomiaru należy siedzieć, odprężyć się, zachować spokój oraz nie ruszać się, ani nie mówić. Owinąć ciasno mankiet wokół ramienia. Mankiet musi znajdować się na wysokości serca. - Nie wywierać drgań na ciśnieniomierz podczas wykonywania pomiaru, w przeciwnym razie nie zostanie uzyskany poprawny wynik pomiaru. - Pomiar wykonywać w spokojnej, odprężonej pozycji. - Nie wykonywać pomiaru w ciągu 30 minut po wypaleniu tytoniu, wypiciu kawy lub spożyciu posiłku. - Przed założeniem mankietu na ramię, na którym będzie wykonywany pomiar, należy zdjąć zegarek na ręczny i biżuterię. - Podczas wykonywania pomiaru należy siedzieć, odprężyć się, zachować spokój oraz nie ruszać się, ani nie mówić. Owinąć ciasno mankiet wokół ramienia. Mankiet musi znajdować się na wysokości serca. - Pomiar wykonywać w spokojnej, odprężonej pozycji.

Rys.2

Rys.3

• Usiąść na krześle, układając stopy płasko na podłodze.
• Nie owijać mankietem ramienia przez rękaw marynarki/kurtki lub swetra, w przeciwnym razie pomiar nie zostanie wykonany.
• Zdjąć obcisłą odzież z lewego ramienia. W żaden sposób nie skręcać mankietu naramiennego.
• Nie pompować mankietu ciśnieniomierza, jeśli nie został owinięty wokół ramienia.
• Nie próbować rozkładać lub zmieniać jakichkolwiek części ciśnieniomierza, w tym również mankietu.
• Nie upuszczać urządzenia i chronić je przed uderzeniami.
• Urządzenia nie należy używać, jeśli doszło do jakiegokolwiek zranienia lub obrażenia ramienia.

Dobranie odpowiedniego mankietu

Dla zapewnienia dokładności pomiaru ważne jest, aby wybrać właściwy rozmiar mankietu, który jest najlepiej dopasowany do górnej części ramienia. Wybierz rozmiar mankietu stosownie do obwodu swego ramienia i zadbaj, aby dolna część mankietu znajdowała się 2~3 cm powyżej łokcia. - Mały/średni mankiet = 23~33 cm obwodu ramienia - Duży/bardzo duży mankiet = 33~43 cm obwodu ramienia

Zakładanie mankietu naramiennego

1. Przesuń koniec rurki mankietu, położony najdalej od rurki, przez metalowy pierścień w celu utworzenia pętli. Po wewnętrznej stronie mankietu powinna być gładka tkanina.

1. Jeśli mankiet został poprawnie użyty, łącznik Velcro (rzep) będzie znajdował się na zewnętrznej stronie mankietu, a metalowy pierścień nie będzie dotykał skóry. (Rys. 4)
2. Przełóż lewą rurę przez pętlę mankietu. Dolna krawędź mankietu powinna znajdować się około 2-3 cm powyżej zgięcia łokcia. Rurka powinna spoczywać na tętnicy ramieniowej po wewnętrznej stronie ramienia. (Rys. 5)

1. Naciągnij mankiet w taki sposób, aby jego górna i dolna krawędź została docisnięta wokół ramienia.
2. Kiedy mankiet zostanie poprawnie umieszczony, dociśnij łącznik Velcro (rzep) do szorstkiej powierzchni mankietu. (Rys. 6)
3. Dany mankiet nadaje się do użytku, jeśli znak > przypada w obrębie zakresu oznaczonego dwiema strzałkami, kiedy mankiet zostanie ciasno owinięty wokół ramienia. (Rys. 7) Usiądź na krześle i połóż ramię na stole w taki sposób, aby mankiet znajdował się na tej samej wysokości, co serce. (Rys. 8)

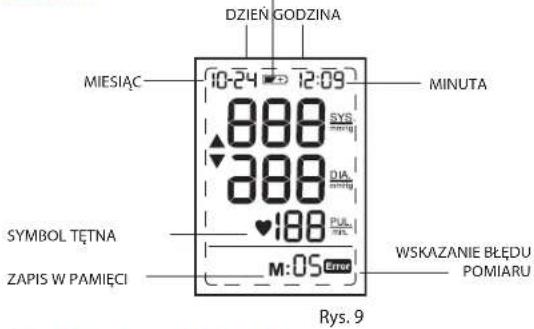

Wyświetlacz

WSKAŹNIK NISKIEGO POZIOMU NAŁADOWANIA BATERII

Ustawianie miesiąca, dnia i godziny

a. Naciśnij przycisk (5) (zacznie migotać "miesiąc") Naciskaj przycisk (4), aby ustawić właściwy miesiąc (1,2,3,...12) b. Naciśnij przycisk (5) (zacznie migotać "dzień") Naciskaj przycisk (4), aby ustawić właściwy dzień (1,2,3,...,31) c. Naciśnij przycisk (5) (zacznie migotać "godzina") Naciskaj przycisk (4), aby ustawić właściwą godzinę (1,2,3,...12) d. Naciśnij przycisk (5) (zacznie migotać "minuta") Naciskaj przycisk (4), aby ustawić właściwą minutę (0,1,2,3,...59) e. Naciśnij jeszcze raz przycisk Tryb (5), aby zablokować ustawienia czasu. Cyfry przestaną migotać.

Wykonywanie pomiaru

1. Owiń mankiet wokół ramienia (zobacz podrozdział "Zakładanie mankietu naramiennego" powyżej).
2. Usiądź prosto na krześle, przyjmując poprawną postawę.
3. Naciśnij przycisk (2). Przez około 3 sekundy wszystkie elementy wyświetlacza będą wyświetlać '888'. (Rys.9) Następnie zacznie migotać symbol ciśnienia krwi na wyświetlaczu oraz nastąpi pompowanie powietrza do pewnego poziomu oraz rozpoczęcie pomiaru. Nie ruszaj się ani nie rozmawiaj podczas trwania pomiaru ciśnienia krwi.
4. Po zwiększeniu ciśnienia powietrza, zacznie ono powoli opadać. Kiedy tętno zostanie wykryte, zacznie migotać symbol TĘTNO. Kiedy pomiar ciśnienia krwi zostanie wykonany, urządzenie wyłączy się automatycznie po upływie 1 minuty.

Funkcja pamięci

Twój aparat do pomiaru ciśnienia krwi może przechowywać wskazania ostatnich 32 pomiarów

Zapisywanie danych pomiarowych w pamięci

Po wykonaniu każdego pomiaru ciśnienia krwi, ciśnienie skurczowe, ciśnienie rozkurczowe, częstość tętna oraz godzina i data są zapisywane automatycznie.

Zapis pamięci #01 jest zawsze zapisem najnowszych danych. Po wypełnieniu pojemności pamięci, najstarsze wartości są zastępowane nowszymi.

Przywoływanie zapisanych wskazań

• Naciśnij przycisk "Pamięć" (3), na wyświetlaczu pojawi się M:00, jeśli w pamięci nie są zapisane żadne dane. Jeśli w pamięci są przechowywane jakieś dane, po 1 minucie będzie wyświetlony ostatni zapisany zbiór wartości pomiarowych, mianowicie ciśnienie skurczowe, ciśnienie rozkurczowe, częstość tętna, a także godzina i data zapisu oraz M:01.
• Ponownie naciśnij przycisk "Pamięć" (3), aby odczytać następny wiersz zapisanych danych. Dane są przywoływane na wyświetlaczu wraz z 2-cyfrowym numerem zapisu w pamięci (np. M:02). Naciśnij przycisk "Start/Stop" (2), aby zakończyć tryb pamięci.

Kasowanie danych

Naciśnij przycisk "Pamięć" (3), aby przejść do trybu Pamięć. - Naciśnij i przytrzymaj przycisk "Tryb" (5), a następnie naciśnij przycisk "Ustaw" (4). Wszystkie przechowywane dane zostaną skasowane i na ekranie pojawi się komunikat CLR. - Aby sprawdzić, czy dane zostały skasowane, naciśnij przycisk "Pamięć" (3). Na ekranie nie powinny pojawić się żadne dane, lecz tylko data, godzina i M:00.

Wskaźnik niskiego poziomu naładowania baterii

Jeśli na wyświetlaczu pojawi się wskaźnik niskiego poziomu naładowania baterii, oznacza to rozładowanie i konieczność wymiany czterech baterii alkalicznych LR6 (AA).

Przechowywanie i czyszczenie

• Po użyciu aparatu zawsze należy wkładać go do futerału do przenoszenia.
• Nie kłaść aparatu w bezpośrednim świetle słonecznym, w miejscach występowania wysokiej temperatury, wilgotności i zapylenia.
• Nie przechowywać aparatu w skrajnie niskich (poniżej -20°C) lub wysokich (powyżej 60°C) temperaturach.
• Do czyszczenia obudowy używać kawałka szmatki zwilżonej wodą lub łagodnym środkiem do czyszczenia, a następnie użyć suchej szmatki do osuszenia urządzenia. W razie zabrudzenia mankietu przetrzeć go kawałkiem suchej szmatki.
• Do czyszczenia aparatu nie używać gazu ani żadnych silnych środków czyszczących.
• Jeśli urządzenie ma być przechowywane przez dłuższy czas, należy wyjąć baterie. (Wyciek płynu z baterii może być szkodliwy).

Co zrobić, gdy...

Problem Przyczyna	Rozwiązanie
Symbol/YYYY	Pojawia są w stanie przypoprowadzania po-miaru i migoce, gdy zostanie wykrytymi.	• Trwa pomiar, zachować spoków.
Wskaźnik niskiego poziomu naładowania bateri	Pojawia są, gdy napiecie baterii opad-nie do nadmiemie niskiego pozolmiu lub polozenia baterii są nieprawidlowe.	• Zastapić wszystkie baterie nowymi. Wyrość baterie w odpowiednich polozeniach. Naleźmyość swiatomyść połoędny blegunów +/-.
Bław domiaru Error	Pojawia są, kiedy są myne uzyskać dokladynych wartosci cielemienla krwi lub pulsu.	• Ponownie nacisność przycisc "Start/Stop" i powtorȩzych pomiar. • Sprawdzić,czy mankiet zestal owiniety zgodnia zazolecnianli. • Sprawdzić,czy na turceNie utworzyść za-liamania. • Sprawdzić dląń, jestli konieczny jest wyslkek. • Nie rozmawiaci, aniNie poruszać sie podc-zas pomiaru. • Sprawdzić poprawność postawy.

Dane techniczne

Metoda pomiaru oscylometrytryczna
Numer modelu BP4600
Zakres pomiarowy ci进展情况 0~300 mmHg puls 40~199 uderzen/minute
Dokladnosć ci进展情况 +/- 3mmHg, puls +/- 5% maks.
Pompowanie Deluxe Automatic
Wydmuch Automatyczny zawór wydmuchowy
Wyświet到账ź wysiew到账ź ciekłocráticznych - ci进展情况 skurczowej, ci进展情况 rozkurczowej, czȩstosci tętna
Zbiory wynciw pomiarów wAMIcie	32 zbiory
Rozmiar mankindietu • Mały/średni mankindiet = 23~33 cm obwodu ramienza - Duzy/bardzo duzy mankindiet = 33~43 cm obwodu ramienza
Temperatura robocza +10° ~ +40°, wilgotnosć wzwględna ponijej 85%
Temperatura przechowywania	-20° ~ +70°, wilgotnosć wzwględna ponijej 85%
Masa urzadzenia 290 g (bez baterii)
Zasilanie Baterie alkaliczne 4 szt. AA (LR6)
Trwałość bateri 300 pomiarów (pomiary dwa razy Dziennie)
Automatyczne wylączenia zailliania	Kiedy tylko urzadzenia nie jest uzywane przy这一点
Akcesoria 4 baterie, mankind i naramienny z ryurka, instruktja obstrugi, futaral, pudełko tekturowe

WAŻNE INFORMACJE

Przeczytać instrukcję obsługi

Specyfikacja:

Urządzenie z wewnętrznym zasilaniem

- Urządzenie typu BF - Stopień ochrony IPX0 - Nie nadaje się do użytkowania w obecności palnych środków znieczulających w mieszaninie z powietrzem, tlenem lub podtlenkiem azotu - praca ciągła z krótkotrwałym obciążeniem

Ten produkt spełnia postanowienia dyrektywy Unii Europejskiej 93/42/EEC (dyrektywa o wyrobach medycznych). Urządzenie spełnia wymagania norm:

• EN 60601-1: 1990 + A1: 1993 + A2: 1995 + A13: 1996 - Ogólne wymagania dotyczące bezpieczeństwa. EN 60601-1-2:2001 - Zgodność elektromagnetyczna - wymagania i testy. EN1060-1:1995 + A1:2002 - Sfigmomanometry nieinwazyjne - wymagania ogólne. EN1060-3:1997+A1:2005 - Sfigmomanometry nieinwazyjne - wymagania uzupełniające dla elektromechanicznych systemów pomiarowych ciśnienia krwi.
• EN1060-4: 2004 - Sfigmomanometry nieinwazyjne - Procedura testów do określania ogólnej dokładności systemowej automatycznych sfigmomanometrów nieinwazyjnych.

Przenośny i mobilny radiowy sprzęt komunikacyjny może niekorzystnie oddziaływać na ELEKTRYCZNY SPRZĘT MEDYCZNY

Nie należy wyrzucać tego produktu razem z odpadami komunalnymi przy końcu ich okresu przydatności do użytkowania. Zużyte produkty można zwrócić u lokalnego sprzedawcy detalicznego lub w odpowiednim punkcie zbiorczym w swoim kraju.

Gwarancja

Firma Kaz udziela gwarancji na ten produkt w okresie 2 lat od daty zakupu. W okresie gwarancji bezpłatnie usuniemy wszelkie usterki w urządzeniu wynikające z wad materiałowych lub wykonawstwa, poprzez naprawę lub wymianę - według naszego uznania.

Niniejsza gwarancja obejmuje wszystkie kraje, do których urządzenie jest dostarczane przez firmę Kaz lub jej wskazanego dystrybutora.

Niniejsza gwarancja nie obejmuje: uszkodzeń wynikających z niewłaściwego użytkowania, normalnego zużycia, oraz usterek, które mają nieistotny wpływ na wartość lub działanie urządzenia. Gwarancja ulega unieważnieniu w razie wykonania naprawy przez nieuprawnione osoby i w razie użycia części, które nie są oryginalnymi częściami zamiennymi firmy Braun.

W celu uzyskania obsługi serwisowej w okresie gwarancji należy przekazać lub przesłać kompletne urządzenie wraz z potwierdzeniem zakupu do autoryzowanego centrum serwisowego firmy Kaz (zobacz dołączoną informację dotyczącą lokalnych centrów serwisowych).

(mm Hg) wartości hipertenzja hipertenzja

SYS=ciśnienie skurczowe do 140 140-180 powyżej 180

(wartość górna)

DIA=ciśnienie rozkurczowe do 90 90-110 powyżej 110

(wartość dolna)
