Powerline - Комплект песочного фильтра HAYWARD - Бесплатное руководство пользователя

Тип продукта	Набор для фильтрации песка для бассейна
Бренд	HAYWARD
Модель	Powerline
Доступные диаметры	14", 16", 18", 21", 24"
Материал бака	Полиэтилен высокой плотности (ПЭВП)
Тип клапана	Многопозиционный клапан 6 положений (Фильтрация, Обратная промывка, Промывка, Слив, Закрыто, Зимовка)
Максимальное рабочее давление	2,5 бар
Рекомендуемое питание насоса	230 В ~ 50 Гц, однофазный
Типичная мощность насоса	0,5-1,5 л.с. в зависимости от модели
Фильтрующая среда	Кварцевый песок (подходящая гранулометрия)
Основные функции	Фильтрация, Обратная промывка, Промывка, Прямой сброс (канализация), Закрытие, Зимнее положение
Текущее обслуживание	Очистка предварительных фильтров и скиммеров, обратная промывка при повышении давления на 0,7 бар
Замена песка	Каждые 3-5 лет в зависимости от использования
Зимовка	Полностью слить воду из бака и установить клапан в положение «Зима» или между двумя положениями
Гарантия	2 года на дефекты производства (кроме изнашиваемых деталей)
Запасные части	Используйте только оригинальные детали HAYWARD

Часто задаваемые вопросы - Powerline HAYWARD

Как установить фильтровальный набор Powerline?

Разместите фильтр на ровной и горизонтальной поверхности, не выше 1,5 м над уровнем воды. Соберите насос на его опоре, заполните бак водой, затем песком с помощью прилагаемой воронки. Установите клапан с прокладкой и затяните хомут. Подсоедините шланги: скиммеры к входу насоса, обратную линию к выходу RETURN, а слив к WASTE. Подключите насос в соответствии с инструкциями производителя.

Какое количество песка засыпать в фильтр?

Точное количество песка указано на этикетке фильтра в зависимости от модели. Заполните бак на 2/3 после добавления воды. Используйте воронку, чтобы песок не попал в центральную трубку.

Как выполнить обратную промывку (backwash)?

Остановите насос. Установите клапан в положение BACKWASH. Снова запустите насос и дайте ему поработать около 2 минут, пока вода в смотровом окне не станет чистой. Остановите насос, переведите клапан в положение RINSE, запустите насос на одну минуту, затем переведите обратно в FILTER.

Когда нужно делать обратную промывку?

Когда давление на манометре превышает начальное давление (чистый фильтр) на 10 PSI (0,7 бар). Это означает, что фильтр загрязнен и его необходимо очистить.

Можно ли использовать положение CLOSED (Закрыто) при работающем насосе?

Нет, никогда. Положение CLOSED перекрывает циркуляцию между фильтром и насосом. Использование его при работающем насосе может привести к серьезным повреждениям или травмам. Всегда останавливайте насос перед переключением клапана.

Как законсервировать песочный фильтр на зиму?

Полностью слейте воду, открутив сливную пробку в нижней части бака. Не закручивайте пробку на зиму. Оставьте ручку клапана между двумя положениями или в положении WINTER, если оно есть. Также законсервируйте насос в соответствии с его инструкциями.

Что делать, если давление быстро растет после обратной промывки?

Это может указывать на то, что песок слишком загрязнен или пришло время его заменить (каждые 3-5 лет). Также проверьте, не засорены ли форсунки и правильно ли работает насос.

Какой тип песка использовать?

Используйте специальный кварцевый песок для фильтрации с подходящей гранулометрией (обычно 0,4-0,8 мм). Точное количество указано на этикетке фильтра. Не используйте пляжный или строительный песок.

Как очистить предварительные фильтры насоса и скиммеров?

Остановите насос. Откройте предварительный фильтр насоса и извлеките корзину, удалите мусор и промойте ее чистой водой. Проделайте то же самое со скиммерами. Установите на место и проверьте прокладку. Выполняйте эту операцию регулярно, чтобы избежать снижения производительности.

Где найти запасные части для моего фильтра Powerline?

Свяжитесь с вашим дилером HAYWARD. Используйте только оригинальные детали HAYWARD для обеспечения безопасности и производительности. Изнашиваемые детали (прокладки, форсунки и т.д.) не покрываются гарантией, но доступны у авторизованных дистрибьюторов.

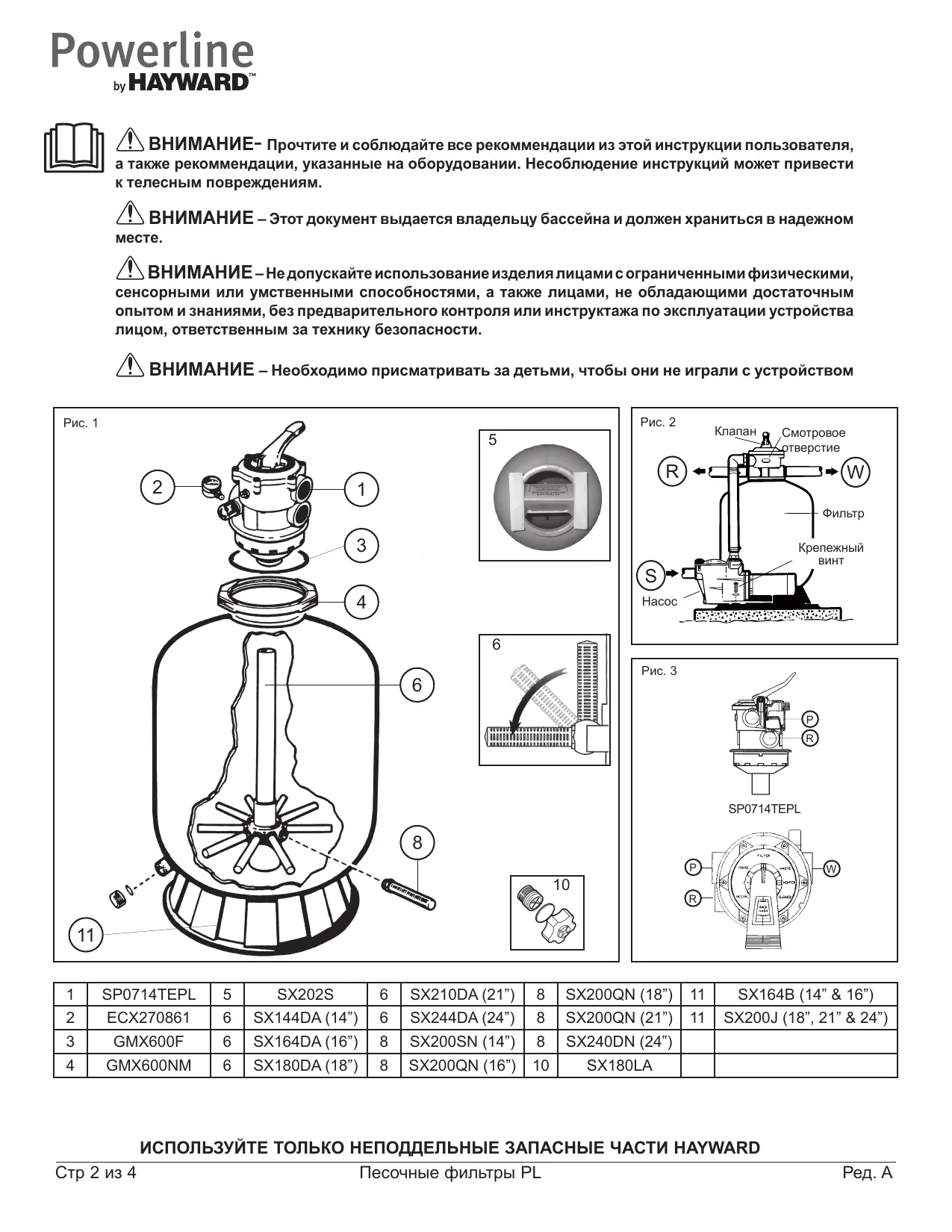

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Powerline HAYWARD

2.ПодсоeДинeнeКHaCocy

IoiCoeHnHtB HAcOc I erO onOpy KΦnIbTpBy B COOTBeTCTBm C nHCTpyKzmaMn PpOn3BOdntEJIa.

1. 3aNoIhHeHneФnJIbTpA

Pecok 3acbinaeTcyepe3 BepxHee OTBepCTne pfJbTpa.

a. YcTaHOBnTb ceHTpaIbHyU Tpy6ky (6) Ha dHO 6aka, 3akpbItb BepxHHe OTBepCTne Tpy6kn ppeDycmOTpeHHo JIJIa 3TOBOPOHKO (5) BO n36eXaHHe nonaHaHnI necka npn 3aOpJHHeHN. Y6eINtbcra, yTo CInBna Ipo6ka (10) HaxOdntcRa HcBOe MeCte. Y6eINtbcra, yTo BCE cTeuTaBle fNlTpbl (8) OnyueHbl.

b. Hanolobiny 3anollnB ty BDOi, 3aTeM 3acbnaTb HxHoe KOInueCTBO necka (cM. Ta6Jny Ha 3tIKeTke).

Y6eHtbcra, YTO cHTpaJIbHaT Tpy6ka (6) NO- npexKHeMy POBHO CTOUT.

Функции КлараHAИ ФильТРА

ΦιNbTP (FILTER)

YctahOBHTb KIpaH B noLoXeHne "FILTER"/ΦIIbTP dIy o6ecneueHn y nJIbTpaCnB HopMaJIbHOM pexime (oT 10 do 14 yacob exKeDHeBHO).

OBPATHA ПРОМьIBKA (BACKWASH)

Дя ouchstkn Фильста, korda daBneHne npebbiwaet hauanbHOe daBHeHne Ha 10 TCN (0.7 6ap nJn Kr/cm²). OctaHOBHTb Hacoc. YcTaHOBt b Klanah B noJoxKeHne "BACKWASH"/OBPATHA IPOMBIBKA. Choba 3anyCTntb HAcOC, noka BOda B CMOTPOBOM CTekNe He CtaHET YnCTOn. PrnPmepHo uepe3 2 MInHyTbIOCTaHOBt b HAcOC n yCTaHOBt b erO B NOJoxHeH "RINSE"/IPOMblBKA, npn haJIuyni.

ПРОМБИВКА (RINSE)

YctaHOBtB KIanaH B noJoxeHne "RINSE"/IPOMbIBKA, 3anyCTnTb HAcOC Ha OndHy MInHyTy. 3To IO3BOJraet OTBeCTN 3aqr3HeHHyO BDOy nocJe o6paTHo NpOMbIKBn B CInBHyO Tpy6y, a He B 6accenH. OctaHOBtB HAcOC n YcTaHOBtB KIanaH B noJoxeHne "FILTER"/ΦIIbTP, 3aTeM cHOBA erO 3anyCTnTb.

CJIINB(WASTE)

Boa otbointcB cInbHyTo Tpy6y, MInhy qInbTp, IJRA NOHNKeHnY yPoBn BOdbI B 6accHe HENOCpeDCTBeHHoro OTBeDEHnCINbHO 3aqr3HeHHoB OBObl PnI NcNoJIb3OBAHn BCaCbIbAOuE yCTaHOBKn.

PEUINPKUYIaUN (RECIRCULATE)

Boda znpkyepyT, mHyra qnIbTp, IJRA paCnpdeJeHnRA XmMuecknx npOdyKTOB, IJIIN KOrda npi6eraOT K ydapHomy xIopnpoBaHHIO.

3AKPbITO (CLOSED)

IpekpaueHne znpkyJauCIN BOdbI MeKdy qnIbTpOM HAcOCOM.

Оьраться К сбоу Мдстпьотopy Hayward. 3авон He пиимает образно Идени祛зпpeдварпгього пьсьмен Horo corlacnia kompanin Hayward Pool Europe.

NcNoJIb3yIte TOJIbKO HEnOДeJIbHbIE 3ANACHbIE YACTH HAYWARD
