Powerline - Kit de filtration à sable HAYWARD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de filtration à sable pour piscine
Marque	HAYWARD
Modèle	Powerline
Diamètres disponibles	14", 16", 18", 21", 24"
Matériau de la cuve	Polyéthylène haute densité (PEHD)
Type de vanne	Vanne multivoies 6 positions (Filtration, Contre-lavage, Rinçage, Égout, Fermé, Hiver)
Pression maximale de service	2,5 bar
Alimentation pompe recommandée	230 V ~ 50 Hz, monophasé
Puissance pompe typique	0,5 à 1,5 CV selon modèle
Média filtrant	Sable de silice (granulométrie adaptée)
Fonctions principales	Filtration, Contre-lavage, Rinçage, Évacuation directe (égout), Fermeture, Position hiver
Entretien courant	Nettoyage des pré-filtres et skimmers, contre-lavage quand pression augmente de 0,7 bar
Remplacement du sable	Tous les 3 à 5 ans selon utilisation
Hivernage	Vidanger complètement la cuve et positionner la vanne sur Hiver ou entre deux positions
Garantie	2 ans contre défauts de fabrication (hors pièces d'usure)
Pièces détachées	Utiliser exclusivement des pièces d'origine HAYWARD

FOIRE AUX QUESTIONS - Powerline HAYWARD

Comment installer le kit de filtration Powerline ?

Placez le filtre sur une surface plane et de niveau, à moins de 1,5 m au-dessus du niveau de l'eau. Assemblez la pompe sur son support, remplissez la cuve d'eau puis de sable en utilisant l'entonnoir fourni. Montez la vanne avec son joint et serrez le collier. Connectez les tuyaux : skimmers sur l'entrée pompe, refoulement sur la sortie RETURN, et évacuation sur WASTE. Branchez la pompe selon les instructions du fabricant.

Quelle quantité de sable mettre dans le filtre ?

La quantité exacte de sable est indiquée sur l'étiquette du filtre en fonction du modèle. Remplissez la cuve au 2/3 après avoir mis l'eau. Utilisez l'entonnoir pour éviter que le sable ne tombe dans le tube central.

Comment effectuer un contre-lavage (backwash) ?

Arrêtez la pompe. Positionnez la vanne sur BACKWASH. Redémarrez la pompe et laissez fonctionner environ 2 minutes jusqu'à ce que l'eau dans le voyant devienne claire. Arrêtez la pompe, mettez la vanne sur RINSE, redémarrez une minute, puis remettez sur FILTER.

Quand dois-je faire un contre-lavage ?

Lorsque la pression au manomètre dépasse de 10 PSI (0,7 bar) la pression initiale (filtre propre). Cela signifie que le filtre est encrassé et doit être nettoyé.

Puis-je utiliser la position CLOSED (Fermé) avec la pompe en marche ?

Non, jamais. La position CLOSED coupe la circulation entre le filtre et la pompe. L'utiliser avec la pompe en fonctionnement peut causer des dommages graves ou des blessures. Toujours arrêter la pompe avant de manipuler la vanne.

Comment hiverner le filtre à sable ?

Vidangez complètement l'eau en dévissant le bouchon de vidange en bas de la cuve. Ne remettez pas le bouchon pendant l'hiver. Laissez la poignée de la vanne entre deux positions ou sur WINTER si disponible. Hivernez également la pompe selon ses instructions.

Que faire si la pression monte rapidement après un contre-lavage ?

Cela peut indiquer que le sable est trop chargé d'impuretés ou qu'il est temps de le remplacer (tous les 3 à 5 ans). Vérifiez aussi que les crépines ne sont pas obstruées et que la pompe fonctionne correctement.

Quel type de sable utiliser ?

Utilisez du sable de silice spécial filtration, avec une granulométrie adaptée (généralement 0,4 à 0,8 mm). La quantité exacte est précisée sur l'étiquette du filtre. N'utilisez pas de sable de plage ou de construction.

Comment nettoyer les pré-filtres de la pompe et des skimmers ?

Arrêtez la pompe. Ouvrez le pré-filtre de la pompe et retirez le panier, videz les débris et rincez-le à l'eau claire. Faites de même pour les skimmers. Remettez en place et vérifiez le joint. Effectuez cette opération régulièrement pour éviter une baisse de débit.

Où trouver des pièces détachées pour mon filtre Powerline ?

Contactez votre revendeur HAYWARD. Utilisez exclusivement des pièces d'origine HAYWARD pour garantir la sécurité et la performance. Les pièces d'usure (joints, crépines, etc.) ne sont pas couvertes par la garantie mais sont disponibles chez les distributeurs agréés.

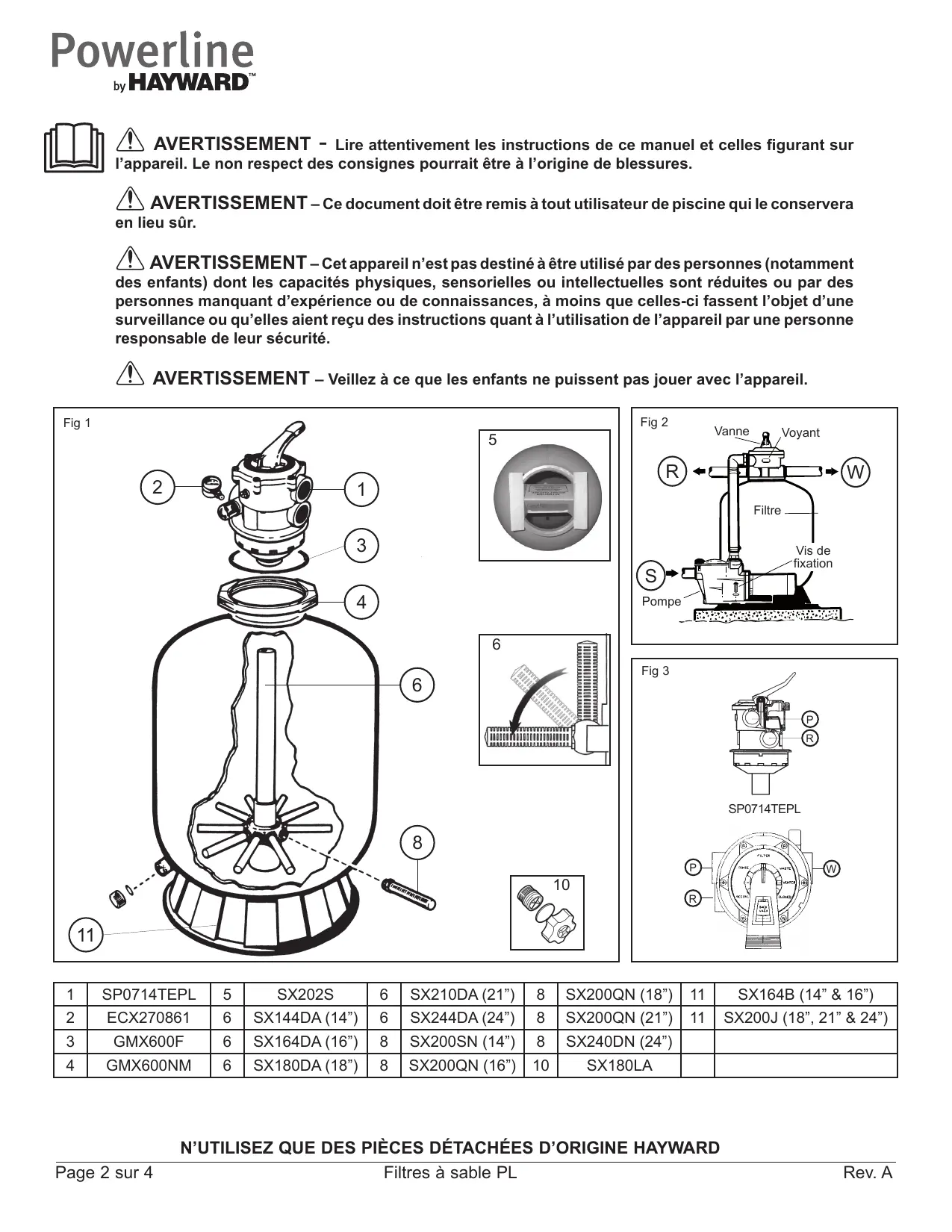

MODE D'EMPLOI Powerline HAYWARD

AVERTISSEMENT - Lire attentivement les instructions de ce manuel et celles figurant sur l'appareil. Le non respect des consignes pourrait et à l'origine de blessures.
AVERTISSEMENT - Ce document doit être remis à tout utiliser de piscine qui le conservera en lieu sûr.
AVERTISSEMENT - Cet apparéil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacities physiques, sensorielles ou intellectuelles sont réduites ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci fassent l'objet d'une surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l' apparéil par une personne responsable de leur sécurité.
AVERTISSEMENT - Veillez à ce que les enfants ne puissant pas jouer avec l'appareil.

1	SP0714TEPL	5	SX202S	6	SX210DA (21")	8	SX200QN (18")	11	SX164B (14" & 16")
2	ECX270861	6	SX144DA (14")	6	SX244DA (24")	8	SX200QN (21")	11	SX200J (18", 21" & 24")
3	GMX600F	6	SX164DA (16")	8	SX200SN (14")	8	SX240DN (24")
4	GMX600NM	6	SX180DA (18")	8	SX200QN (16")	10	SX180LA

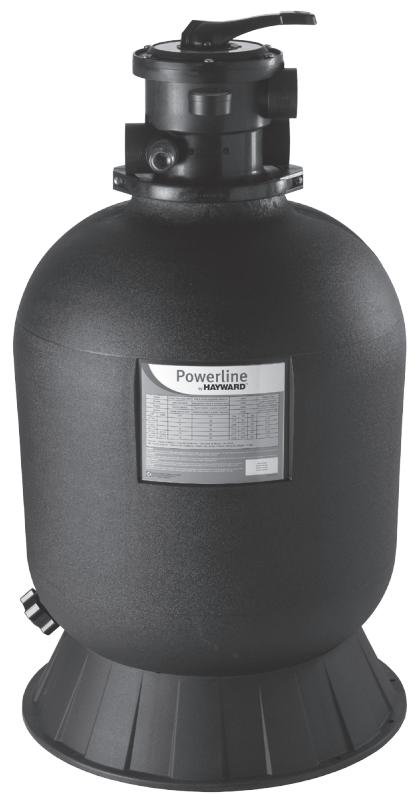

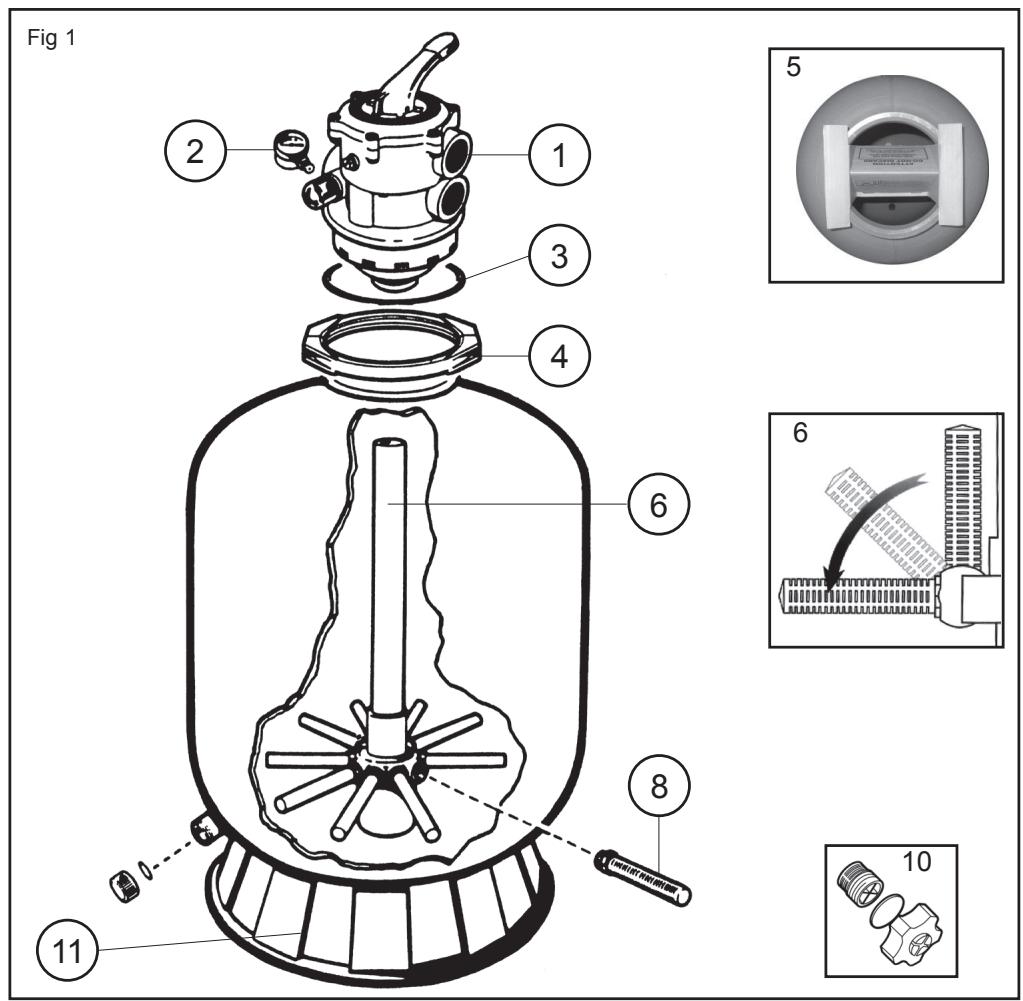

Vou venez d'acquerir un filtré à sable, son socle et sa vanne (cf figure 1).

FONCTIONNEMENT

Votre fttt u sable spcial destn e retnir les saletes contues dans l'eau de vret piscine. Le sable est versedans la cuve et fonctionne comme un syste permanent de filtration. L'eau non filtrée de la piscine, qui contient des saletes en suspension, est aspirée par voite pompe et envoyee vers la vanne de controle multivoies. Lors du passage de I'eau a travers le sable, les impuretes sont piegees dans le lit de sable et I'eau ressort filtrée vers voite piscine.

INSTALLATION

1. Emplacement du filtré

Prévoir un emplacement propre, de niveau. Le haut du filtre doit etre a une hauteur maximale de 1,5 m par rapport au niveau de l'eau. Placer le filtre de façon a ce que les tuyauteries, la vanne (1) et le bouchon de vidange (10) soient facilement accessibles. L'entretien et l'hivernage seront alors facilités.

1. Assemblage de la pompe

Assemblier la pompe et son support au filtrre selon les instructions du fabricant.

1. Remplissage du filtré

Le sable s'introduit par l'ouverture supérieure du filtre.

a. Positionner le tube central (6) en fond de cuve, couvrir l'orifice haut du tube avec l'entonnoir (5) prevu a cet effet pour eviter toute introduction de sable pendant le remplissage. Vérifier que le bouchon de vidange (10) est en place. Vérifier que toutes les crépines (8) sont abaisées.

b. Remplir le filtré à moins d'eau, puis verser la quantité de sable requise (cf. tableau sur l'étiquette).

Vérifier que le tube central (6) reste droit.

La surface du sable doit être nivelée et atteindre les 2/3 du contrôle.

c. Enlever l'entonnoir (5).

1. Assemblage de la vanne

Positionner la vanne (1), sans oublier son joint (3), sur le dessus du filtre.

a. Vérifier que la sortie "PUMP" de la vanne est orientée vers le pompe. Puis, fixer l'ensemble à l'aide du collier (4).

b. Enlever la vis en plastique noir située sur le cote de la vanne et la remplacer par le manomètre (2). Visser à la main sans forcer.

c. Connecter la sortie "PUMP" (P) de la vanne avec la sortie supérieure de la pompe, en suivant les instructions du fabri-cant.

1. Connexion de la vanne

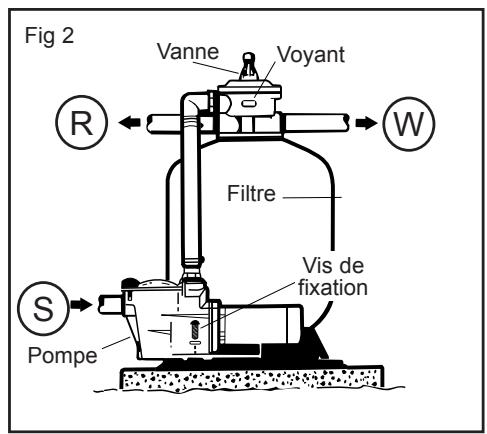

Il ne vous reste plus qu'à connecter les tuyaux venant de la piscine (cf. figure 2), celui en provenance des skimmers (S) sur l'orifice bas de la pompe du côte du pré-filtre et celui des refoulements sur l'orifice de la vanne marqué “RETURN” (R), ainsi que la connexion à l'égout sur l'orifice de la vanne marqué “WASTE” (W).

1. Proceder au branchement électrique de la pompe suivant les instructions du fabricant.

2. Afin d'eviter les fuites, vérifier que le bouchon de vidange (10) est en place et que toutes les connexions sont bien fixées.

Note 1: Ne pas forcer pour visser les embouts de connexion dans les raccords de la vanne.

Note 2: Teflonner les filetages mâles.

MISE EN ROUTE

IMPORTANT TOUJOURS ARRÊTER LA POMPE AVANT DE MANOEUVRER LA VANNE MULTI-VOIES.

1. Vérifier que tous les raccords sont bien serrés, que la quantité exacte de sable est dans le filtre.

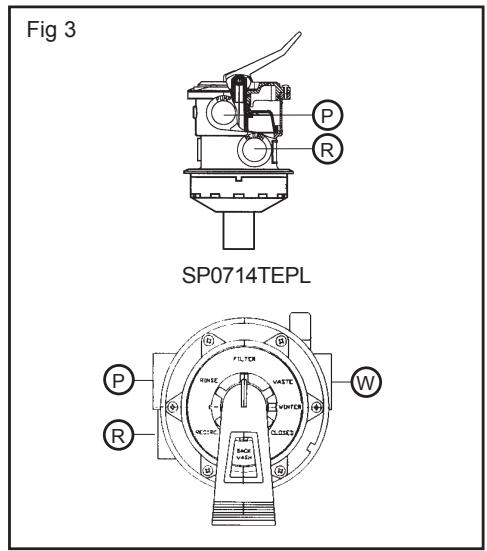

2. Mettre la vanne en position "BACKWASH". Toujours baiser la poignee avant de tourner.
3. Demarrer la pompe en suivant les instructions du fabricant. S'assurer que l'eau circule normalement dans le circuit. ATTENTION Toutes les vannes d'aspiration et de refoulement doivent être ouvertes au démarriage de la pompe. Dans le cas contraire, vous vous exposeriez à des dommages corporels, des blessures graves ou la mort. Une fois que le début d'eau est régulier, laisser fonctionner la pompe pendant au moins 2 minutes, Ce contre-lavage est recommendé pour evacuer es impuretés ou les fines particules contenues dans le sable de filtration.

N'UTILISEZ QUE DES PIECES DÉTACHÉES D'ORIGINE HAYWARD

1. Arrête la pompe et placer la vanne en position de rincege "RINSE". Redemarrer la pompe et laisser fonctionner jusqu'à ce que l'eau devienne claire dans le témoin de circulation de la vanne (environ 1 minute).
2. Arrête la pompe et placer la vanne en position "FILTER". Redémarrer la pompe, la filtration commence. Ajuster les vannes d'entrée et de sortie pour obtenir le début d'eau désiré.
3. Bien noter la pression indiquee a ce moment et la position de l'aiguille sur le manometre, Au fur et a mesure que le filtre fonctionne, les impuretés sont retenues et la pression augmente dans La cuve. DEs que celle-ci depasse de 10 PSI (0.7 bars ou kg / cm^2 ), la pression initiale (filtrre propre), il faudra nettoyer le filtre en realisant un contre-lavage.

Note 1: Pendant le premier nettoyage de l'eau de votre piscine, il sera peut-être nécessaire de contre-laver souvent le filtre. En effet les impuretés y sont alors particulièrement importantes.
Note 2: Nettoyer régulierement les pré-filtres de la pompe et des skimmers pour permettre un fonctionnement sans incident de votre système de filtration.
Note 3: Les installations comportant un réchauffeur ou un système de nettoyage à buses ou tentacules sortant des parois sont très sensibles aux coups de béliers car elles fonctionnent à des pressions élevées, Il convient à l'installateur de prendre toutes les mesures nécessaires afin d'éviter des coups de bélier sur l'installation.

Mettre la vanne en position "FILTER" pour effectuer une filtration normale (10 à 14 heures journellement).

CONTRE-LAVAGE (BACKWASH)

Pour nettoyer le filtré quand la pression dépasse de 10 PSI (0.7 bars ou kg/cm^2 ) la pression de démarrage. Arrête la pompe. Placer la vanne en position "BACKWASH". Redémarrer la pompe jusqu'à ce que l'eau devienne claire dans le témoin de contrôle. ÀpRES environ 2 minutes, arrête la pompe et mette en position "RINSE" quand elle existe.

RINCAGE (RINSE)

Vanne en position "RINSE", demarrer la pompe pendant une minute. Ceci permet à l'eau chargee d'impuretés, après le contre-lavage, de s'évacuer vers l'égout et non pas vers la piscine. Arreter la pompe etmettre la vanne en position "FILTER", puis la remetre en route.

EGOUT(WASTE)

L'eau est évacuée à l'égout sans passer par le filtr, pour baisser le niveau d'eau dans la piscine et évacuer directement l'eau fortement chargée d'impuretés lors du passage du balai aspirateur.

L'eau circule sans passer par le filtrer pour une répartition rapide des produits chimiques ou lorsque l'on procèle à une chloration chic.

FERME (CLOSED)

Coupe la circulation entre le filtré et la pompe.

NE JAMAIS UTILISER CETTE FONCTION AVEC LA POMPE EN FONCTIONNEMENT.

HIVERNAGE

1. Vidanger complètement le filtré en dévissant le bouchon de vidange situé à la base de la cuve. Ne pas remettre le bouchon pendant l'hiver.
2. Positionner et laisser la poignée de la vanne entre deux positions ou sur la position "WINTER" si elle existe.
3. Vidanger et hiverner la pompe selon les instructions du fabricant.

RÉPARATIONS ET MAINTENANCE

Consulter va revendeur Hayward. Aucun retour n'est accepté à l'usine sans avoir reçu au préalable l'accord ecrit d'Hayward Pool Europe.

N'UTILISEZ QUE DES PIECES DÉTACHÉES D'ORIGINE HAYWARD

Powerline

by HAYWARD

PL SAND FILTERS

OWNER'S MANUAL

Les produits HAYWARD sont garantis contre tous defauts de fabrication ou de matieres pendant 2 ans, à compter de la date d'achat. Toute demande d'application de la garantie devra s'accompagner de la preuve d'achat, portant mention de la date. Nous vous conseillons donc de conserver votre facture.

Dans le cadre de sa garantie, HAYWARD choisisra de réparer ou de replacer les produits défectueux, sous condition d'avoir été utilisés selon les instructions du guide correspondant, de n'avoir subi aucune modification, et de ne comporter que des pieces et composants d'origine. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques. Tous les autres coûts (transport, main-d'oeuvre, etc.) sont exclus de la garantie.

HAYWARD ne pourra etre tenue pour responsable des dommages directs ou indirects resultant d'une installation, d'un raccordement ou d'une utilisation incorrecte du produit.

Pour toute commande de bénéfice de la garantie et de réparation ou remplacement d'un article, contacter votre revendeur.

Le retour de l'équipment en usine ne sera accepté qu'avac notre accord préalable.

Les pièces d'usure ne sont pas couvertes par la garantie.

LIMITED WARRANTY
