Powerline - Sandfilterset HAYWARD - Kostenlose Bedienungsanleitung

Produkttyp	Sandfilteranlage für Schwimmbad
Marke	HAYWARD
Modell	Powerline
Verfügbare Durchmesser	14", 16", 18", 21", 24"
Behältermaterial	Polyethylen hoher Dichte (PEHD)
Ventiltyp	6-Wege-Ventil (Filtration, Rückspülung, Nachspülen, Abwasser, Geschlossen, Winter)
Maximaler Betriebsdruck	2,5 bar
Empfohlene Pumpenversorgung	230 V ~ 50 Hz, einphasig
Typische Pumpenleistung	0,5 bis 1,5 PS je nach Modell
Filtermedium	Quarzsand (geeignete Körnung)
Hauptfunktionen	Filtration, Rückspülung, Nachspülen, Direktablauf (Abwasser), Schließen, Winterstellung
Regelmäßige Wartung	Reinigung der Vorfilter und Skimmer, Rückspülung wenn der Druck um 0,7 bar steigt
Sandaustausch	Alle 3 bis 5 Jahre je nach Nutzung
Überwinterung	Behälter vollständig entleeren und das Ventil auf Winter oder zwischen zwei Positionen stellen
Garantie	2 Jahre auf Herstellungsfehler (ausgenommen Verschleißteile)
Ersatzteile	Nur Original-HAYWARD-Teile verwenden

Häufig gestellte Fragen - Powerline HAYWARD

Wie installiere ich die Powerline-Sandfilteranlage?

Stellen Sie den Filter auf eine ebene, waagerechte Fläche, nicht mehr als 1,5 m über dem Wasserspiegel. Montieren Sie die Pumpe auf ihrer Halterung, füllen Sie den Behälter mit Wasser und dann mit Sand unter Verwendung des mitgelieferten Trichters. Montieren Sie das Ventil mit seiner Dichtung und ziehen Sie die Schelle fest. Schließen Sie die Schläuche an: Skimmer an den Pumpeneingang, Rücklauf an den RETURN-Ausgang und Abwasser an WASTE. Schließen Sie die Pumpe gemäß den Anweisungen des Herstellers an.

Wie viel Sand kommt in den Filter?

Die genaue Sandmenge ist auf dem Etikett des Filters je nach Modell angegeben. Füllen Sie den Behälter nach dem Einfüllen von Wasser zu 2/3. Verwenden Sie den Trichter, um zu verhindern, dass Sand in das Mittelrohr fällt.

Wie führe ich eine Rückspülung durch?

Schalten Sie die Pumpe aus. Stellen Sie das Ventil auf BACKWASH. Schalten Sie die Pumpe wieder ein und lassen Sie sie etwa 2 Minuten laufen, bis das Wasser im Schauglas klar wird. Schalten Sie die Pumpe aus, stellen Sie das Ventil auf RINSE, schalten Sie die Pumpe für eine Minute wieder ein, dann zurück auf FILTER.

Wann sollte ich eine Rückspülung durchführen?

Wenn der Druck am Manometer mehr als 10 PSI (0,7 bar) über dem Anfangsdruck (sauberer Filter) liegt. Das bedeutet, dass der Filter verschmutzt ist und gereinigt werden muss.

Kann ich die Stellung CLOSED (Geschlossen) bei laufender Pumpe verwenden?

Nein, niemals. Die Stellung CLOSED unterbricht den Kreislauf zwischen Filter und Pumpe. Die Verwendung bei laufender Pumpe kann schwere Schäden oder Verletzungen verursachen. Schalten Sie die Pumpe immer aus, bevor Sie das Ventil bedienen.

Wie überwintere ich den Sandfilter?

Entleeren Sie das Wasser vollständig, indem Sie die Ablassschraube am Boden des Behälters lösen. Setzen Sie die Schraube im Winter nicht wieder ein. Lassen Sie den Ventilgriff zwischen zwei Positionen oder auf WINTER, falls vorhanden. Überwintern Sie auch die Pumpe gemäß ihren Anweisungen.

Was tun, wenn der Druck nach einer Rückspülung schnell ansteigt?

Dies kann darauf hindeuten, dass der Sand zu stark mit Verunreinigungen beladen ist oder dass ein Austausch ansteht (alle 3 bis 5 Jahre). Überprüfen Sie auch, ob die Düsen nicht verstopft sind und ob die Pumpe ordnungsgemäß funktioniert.

Welche Sandart verwenden?

Verwenden Sie speziellen Filtersand aus Quarzsand mit geeigneter Körnung (normalerweise 0,4 bis 0,8 mm). Die genaue Menge ist auf dem Filteretikett angegeben. Verwenden Sie keinen Strand- oder Bausand.

Wie reinige ich die Vorfilter der Pumpe und der Skimmer?

Schalten Sie die Pumpe aus. Öffnen Sie den Vorfilter der Pumpe und entnehmen Sie den Korb, leeren Sie die Ablagerungen und spülen Sie ihn mit klarem Wasser aus. Machen Sie dasselbe mit den Skimmern. Setzen Sie alles wieder ein und überprüfen Sie die Dichtung. Führen Sie diesen Vorgang regelmäßig durch, um einen Abfall der Durchflussrate zu vermeiden.

Wo finde ich Ersatzteile für meinen Powerline-Filter?

Wenden Sie sich an Ihren HAYWARD-Händler. Verwenden Sie ausschließlich Original-HAYWARD-Teile, um Sicherheit und Leistung zu gewährleisten. Verschleißteile (Dichtungen, Düsen usw.) sind nicht von der Garantie abgedeckt, aber bei autorisierten Händlern erhältlich.

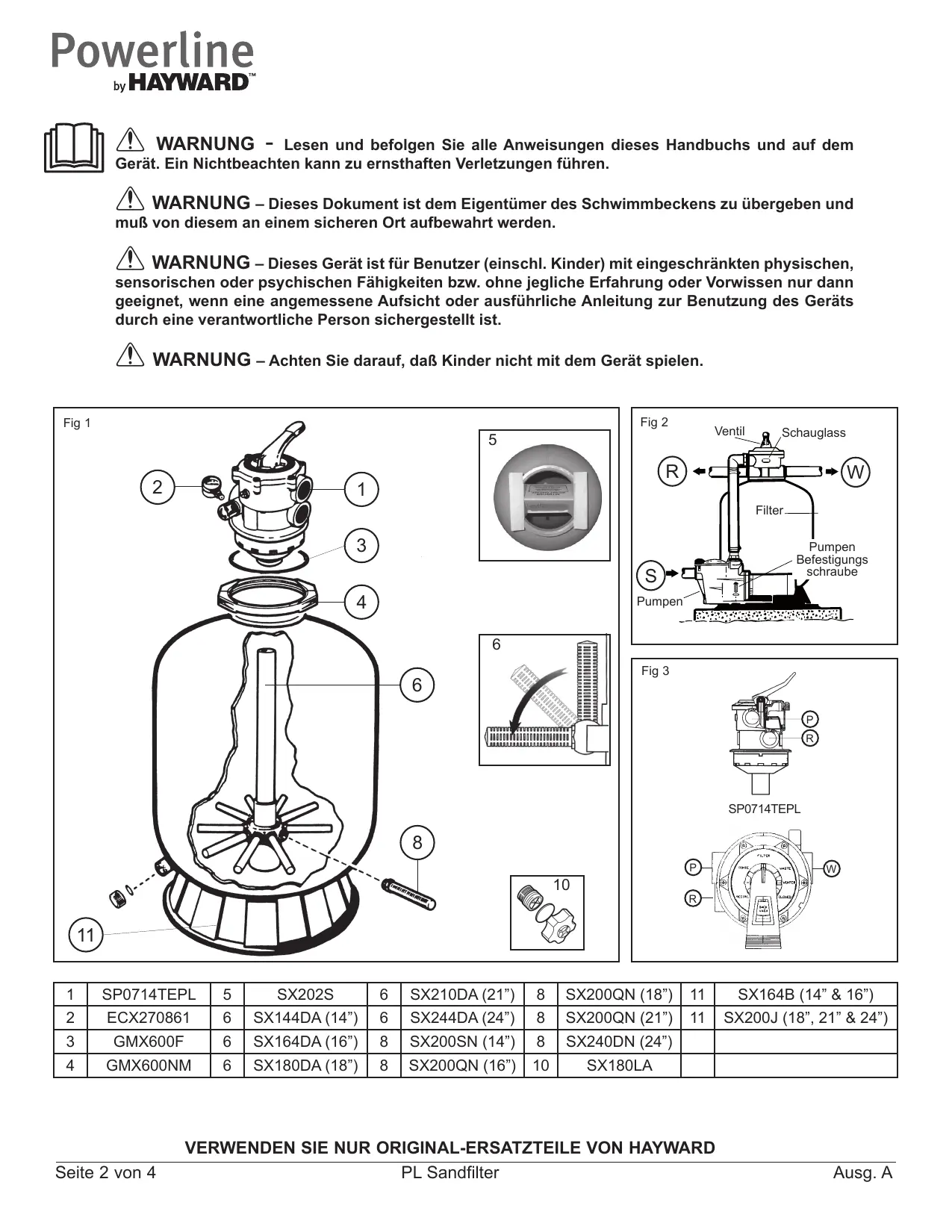

BEDIENUNGSANLEITUNG Powerline HAYWARD

FONCTIONS DE LA VANNE ET DU FILTRE

FILTRE (FILTER)

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WARNING - Lesen und befolgen Sie alle Anweisungen theses Handbuchs und auf dem Gerät. Ein Nichtbeachten kann zu ernsthaften Verletzungen führen.
WARNING - Dieses Dokument ist dem Eigentümer des Schwimmbeckens zu übergeben und muß von diesen an einem sicheren Ort aufbewahrt werden.
WARNING - Dieses Gerät ist für Benutzer (einschl. Kinder) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. ohne jegliche Erfahrung oder Vorwissen nur dann geeignet, wenn eine angemessene Aufsicht oder ausfuhrliche Anleitung zur Benutzung des Geräts durch eine verantwortliche Person sichergestellt ist.
WARNING - Achten Sie darauf, daß Kinder nicht mit dem Gerät speilen.

1	SP0714TEPL	5	SX202S	6	SX210DA (21")	8	SX200QN (18")	11	SX164B (14" & 16")
2	ECX270861	6	SX144DA (14")	6	SX244DA (24")	8	SX200QN (21")	11	SX200J (18", 21" & 24")
3	GMX600F	6	SX164DA (16")	8	SX200SN (14")	8	SX240DN (24")
4	GMX600NM	6	SX180DA (18")	8	SX200QN (16")	10	SX180LA

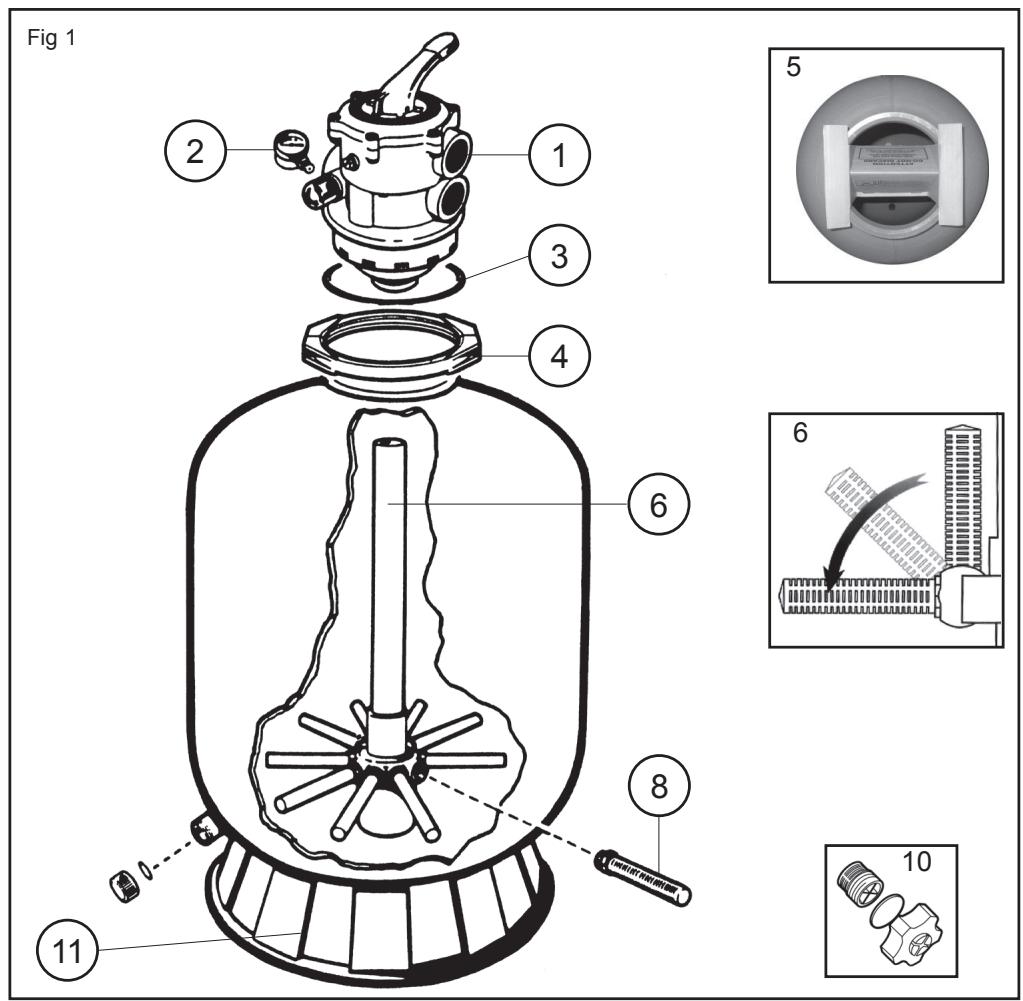

Sie habenGerade ein Sandfilter,seine Sockel und seine Ventil erworben (siehe fig.1).

BETRIEBSWEISE

Ihr Filtersystem verwendet einen Spezialsand, der die im Wasser des Schwimmbeckens enthaltenen Verschmutzungen auffangen soll. Der Sand wird in die Wanne geschüttet und Funktioniert wie ein Dauerfiltersystem. Das ungebilte Wasser des Schwimmbeckens, das ungelöste Verschmutzungen enthalt, wird von der Pumpe angesaugt und zum Mehrwege Steuerventil befindert. Wenn das Wasser durch den Sand lauft, werden die Verschmutzungen im Sandbett aufgefangen, und das Wasser fließt gefiltert in Ihr Schwimmbecken darüber.

INSTALLATION

1. Sitz des Filters

Einen sauberen, ebenen Sitz vorsehen. Das Oberteil des Filters muss sich in einer Höhe von hochstens 1,5 m in Bezug auf den Wasserspiegel befinden. Den Filter so einsetzen, dass die Rohrleitungen, das Ventil (1) und der Entleerungsverschluss (10)leitung zugänglich sind. Dadurch werden die Wartung und die Überwinterung vereinfacht.

1. Zusammenbau der Pumpe

Die Pumpe und ihre Filterhalterung nach den Herstelleranweisungen zusammenbauen.

1. Fullen des Filters

Der Sand wird durch die obere Öffnung des Filters eingeführt.
a. Das mittlere Rohr (6) auf den Behalterboden legen, die obere Öffnung des Rohrs mit dem davon vorgesehenen Trichter (5) verschreiben, um während des Füllens das Eindringen von Sand zu vermeiden. Sich vergewissert, dass der Entleerungsverschluss (10) an Ort und Stelle ist. Alle Teile (8) müssen in der Position “UNTEN” sein.
b. Den Filter zur Hälfte mit Wasser fullen, dann die erforderliche Sandmenge eingeben (siehe Tabelle auf dem Schild).
Sich vergewissert, dass das mittlere Rohr (6) gerade bleibt.
Die Sandoberfläche muss gegliettet sein und die Mitte des Filters erreichen.
c. Den Trichter (5) entfernen.
4. Zusammenbau des Ventils

Das Ventil (1) auf den Filter setzen, ohne seine Dichtung (3) zu vergessen.

a. Sich vergewissern, dass der Ausgang "PUMP" des Ventils auf die Pumpe gerichtet ist. Dann die Baugruppe mit der Schelle (4) befestigen.
b. Die an der Ventilseite angeordnete Schwarze Plastikschraube entfernen und sie durch das Manometer (2) ersetzen. Die Schraube leicht festdrehen.
c. Den Ausgang "PUMP" (P) des Ventils an den oberen Ausgang der Pumpe anschließen, damit die Herstelleranweisungen beachten.
5. Anschluss des Ventils

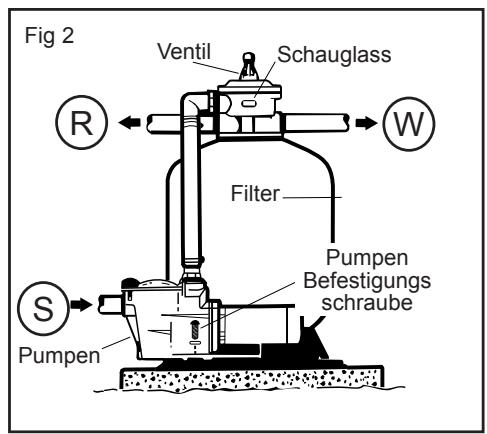

Dann brauchen Sie nur noch die vom SchwimmbeckenCOMMenden Rohre anzuschlieben (siehe Abb. 2), dasjenige des Skimmers (5) an die untere Pumpenöffnung auf der Vorfilterseite, und dasjenige der Rückflusse an die Offnung des Ventils mit der Aufschrift RETURN" (R), sowie den Anschluss der Kanalisation an der Ventilöffnung mit der Aufschrift WASTE" (W).

1. Die Stromanschlüsse der Pumpe nach den Herstelleranweisungen vornehmen.
2. Um Leckagen zu vermeiden, sich vergewissern, dass der Entleerungsverschluss (10) an.

Anmerkung 1: Keine Kraft anwenden, um die Anschlussendstücke in die Ventilstutzen einzuschrauben.

Anmerkung 2: Die Außengewinde teflonsieren.

INBETRIEBSETZUNG

WICTIG: VOR EINGRIFFEN AM MEHRwegVENTIL IMMER DIE PUMPE ABSCHALTEN

1. Sich vergewissert, dass alle Anschlüsse gut festgedreht sind und dass sich die genaue Sandmenge im Filter befindet.
2. Das Ventil auf Position "BACKWASH" stellen. Vor dem Drehen immer den Griff absenken.
3. Die Pumpe nach den Herstelleranweisungen einschalten. Sich vergewissert, dass das Wasser normal im Kreislauf umläuft.

ACHTUNG: Alle Ansaug- und Rückforderventile müssen beim Start der Pumpe geöffnet sein. Im gegenteiligigen Fall setzen Sie sich Sachschäden, schweren Verletzungen oder dem Tod aus.

Wenn der Wasserdurchfluss regelmäßig ist, die Pumpe mindestens 2 Minuten lang laufen halten. Dieses Gegenwahlen wird empfohlen, um im Filtersand enthaltene Unreinheiten oder feine Teilchen zu evakuieren.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

1. Bei den 6-Positionsventilen die Pumpe abschalten und das Ventil auf Spulposition "RINSE" stellen. Die Pumpe wieder einschalten und laufen setzen, bis das Wasser im Umwälzanzeiger des Ventils klär wird (etwa 1 Minute).
2. Die Pumpe abschalten und auf Position "FILTER" stellen. Die Pumpe wieder einschalten, das Filtern beginnnt. Das Eingangs- und Ausgangsventil aufeinander abstommen, um den gewünschten Wasserdurchfluss zu erhalten.
3. Den zu dieser Zeitpunkt angegeben Druck und die Nadelstellung auf dem Manometer notieren. Im Verlauf des Filterns werden die Unreinheiten zurückgehalten, und der Druck im Behälter steigt an. Sobald er den ursprünglichen Druck (sauberer Filter) um 10 PSI (0,7 Bar oder kg/cm²) überschreitet, muss der Filter durch Gegenwassen gereinigt werden.

Anmerkung 1: Wahlend der ersten Reinigung des Wassers Ihres Schwimmbeckens muss der Filter ggfs. hauig gegen gewaschen werden, da hierbei besonders viiele Unreinheiten vorhanden sind.

Anmerkung 2: Die Vorfilter der Pumpe und der Skimmer regelmäßig reinigen, um einen einwandfrei Betrieb Ihres Filtersystems zu ermögen.

Anmerkung 3: Die Anlagen mit einer Aufheizvorrichtung oder einem Reinigungssystem mit Düssen oder Fuhlern, die aus den Wänden herausragen, sind sehr empfindlich gegen Widderstöbe, da sie unter hohem Druck faktionieren. Der Installateur muss alle erforderlichen Vorkehrungen treffen, um Widderstöbe in der Anlage zu vermeiden.

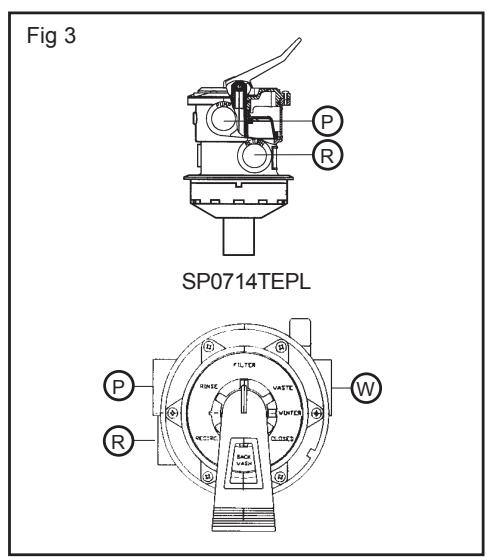

FUNKTIONEN DES VENTILS UND DES FILTERS

FILTER (FILTER)

Das Ventil für ein normales Filtern (10 bis 14 Stunden tätig) auf Position "Filter" stellen.

GEGENSPULUNG (BACK-WASH)

Zum Reinigen des Filters, wenn der Druck den Ausgangsdruck um 10 PSI (0.7 bars oder kg/cm^2 ) überschreitet. Die Pumpe abschalten. Das Ventil auf Position "BACK-WASH" stellen. Die Pumpe einschalten bis das Wasser im Schauglas klär wird. Die Pumpe nach ca. zwei Minuten ausschalten, und das Ventil auf Position "RINSE" stellen, wenn sie vorhanden ist.

SPULEN (RINSE)

Die Pumpe mit Ventil auf Position "RINSE" eine Minute lang einschalten. Dann kann das verschmutzte Wasser nach der Gegensprülung in die Abwasserleitung ablaufen und gelangt nicht ins Schwimmbecken. Die Pumpe abschalten, das Ventil auf Position"FILTER" stellen und wiedereinschalten.

ABWASSERLEITUNG (WASTE)

Wasser wird in die Abwasserleitung geführt, ohne durch das Filter zu laufen: um den Wasserpegel des Schwimmbecken zu reduzieren und das stark verschmutzte Wasser während des Durchgangs des Saugbesens direkt abzuleiten.

UMWÄLZUNG (RECIRCULATE)

Das Wasser wird ohne durch das Filter zu laufen umgewälzt, um eine schnelle Verteilung der Chemikalien zu gewährleisten, oder nach einer Schock-Chlorierung.

GESCHLOSSEN (CLOSED)

Unterbricht den Umlauf zwischen dem Filter und des Pumpe.

DIESE FUNKTION DARF IN KEINEM FALL BEI LAUFENDER PUMPE VERWENDET WERDEN.

ÜBERWINTERUNG

1. Filter durch Abschrauben des Entleerungsstopfens am Fuß des Behalters vollständig entleeren. Wichtig: Falls das Entleerungsrohr beim Lösen des Stopfens midreht, halten Sie es mit einer Zange fest und schrauben den Stopfen ab.
2. Den Griff des Ventils zwischen zwei Positionen oder auf Position "WINTER" (wenn vorhanden) stellen und{lassen.
3. Pumpe entleeren und laut Anweisung der Herstellers zum Überwintern unterbringen.

REPARATUR UND UTERHALT

Lasse Sie sich von Ihr demy Hayward-Hnder beraten. Aus organisatorischen Grunde konnen wir ein unerlaubt an uns geschicktes Teil nicht beareriten.

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD

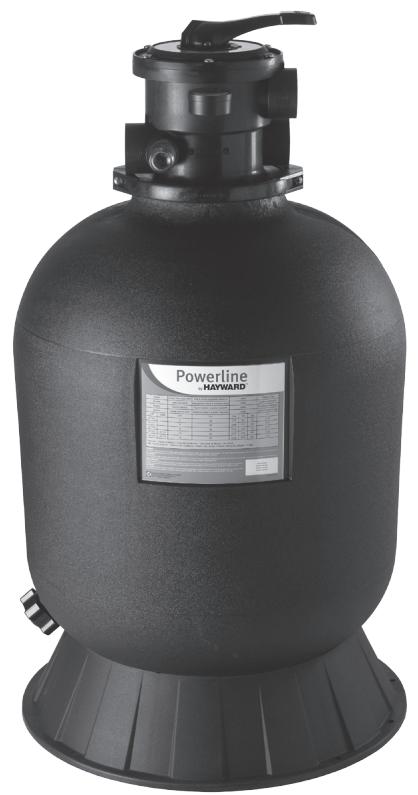

Powerline

by HAYWARD

PL ZANDFILTERS

GEBRUIKERSHANDBOEK

BEWAAR DEZE HANDLEIDING

Für alle Produkte von HAYWARD gilt ab Kaufdatum eine 2-jährige Garantie auf Herstellungs- oder Materialfehler. Zur Geltendmachung der Garantie legen Sieitte den Kaufnachweis mit dem Kaufdatum vor. Daher empfehlen wir Ihnen, den Kaufbeleg gut aufzubewahren.

Die von HAYWARD gewährte Garantie beschänkt sich nach HAYWARDs Wahl auf die Reparatur oder den Ersatz der mangelhaften Produkte, vorausgesetzt, dass diese entsprechend den in der Benutzieranleitung gemachteten Anweisungen einer normalen Benutzung unterzogen wurden, auf keinerlei Weise verändert wurden und unter der Bedingung, dass diese ausschließlich mit Bau- und Ersatzteilen von HAYWARD verwendet wurden. Auf Frost und Chemikalien zusückzuführende Schäden sind von der Garantie ausgeschlossen. Alle anderen Kosten (Transport, Arbeitszeit etc.) sind von der Garantie ausgeschlossen.

HAYWARD haftet nicht für direkte oder indirekte Schäden, die durch unsachgemäß Installation bzw. fehlerhaften Anschluss oder Betrieb eines Produkts entstehen.

Um einen Garantieanspruch geltend zu machen und Reparatur oder Ersatz eines Artikels anzufordern, wenden Sie sichitte an ihren Handler.

Ohne unsere vorherige schriftliche Zustimmung fühmen wir keine an unser Werk gesendeten Geräte an.

Verschleibeile sind von der Garantie ausgeschlossen.

BEPERKTE GARANTIE
