Produkttyp	Hochleistungs-Sandfilter für Schwimmbäder
Modell	LS360SX
Marke	Hayward
Filtertyp	Hochraten-Sandfilter (Nr. 2 Quarzsand, 0,45 - 0,55 mm)
Gehäusematerial	Spritzgegossenes Polyethylen hoher Dichte (HDPE)
Unterbau	360° selbstreinigende geschlitzte Laterale, Kugelgelenk-Baugruppe
Steuerventil	LS Aquatic 6-Wege-Mehrwegeventil
Anschlussgröße	2" NPT (DN50)
Maximaler Betriebsdruck	50 PSI (3,45 bar) bei 70°F, nicht schlagartig
Auslegungsdurchfluss	130 GPM (492 L/min)
Filterfläche	6,50 ft² (0,60 m²)
Sandbedarf	700 lbs (318 kg)
Abmessungen (B x H)	36" x 46" (914 mm x 1168 mm)
Gewicht	ca. 50 kg (leer, ohne Sand)
Material nasste Teile	Edelstahl 316
Dichtungen	EPDM
Untergestell	Spritzgegossenes ABS
Besondere Merkmale	Patentiertes Service-Ease-Design mit Klappkugelgelenk; korrosionsbeständiges Gehäuse; geeignet für Salzwasser
Umdrehungsrate	7.800 GPH (29 m³/h) bei 8 Stunden, 78.000 GPH (295 m³) bei 10 Stunden

Häufig gestellte Fragen - LS360SX HAYWARD

Welche Sandart wird für den Hayward LS360SX benötigt?

Verwenden Sie Nr. 2 Quarzsand mit einer Körnung von 0,45 bis 0,55 mm. Die erforderliche Menge beträgt 700 lbs (318 kg).

Wie oft muss der Sand im Filter gewechselt werden?

In der Regel alle 5-7 Jahre, je nach Nutzung und Wasserqualität. Ein Wechsel ist erforderlich, wenn der Druck dauerhaft ansteigt oder die Filterleistung nachlässt.

Wie wird der Multiport-Ventil bedient?

Das LS Aquatic 6-Wege-Ventil ermöglicht die Einstellungen: Filtern, Rückspülen, Nachspülen, Umgehen, Geschlossen und Ablassen. Drehen Sie den Griff in die gewünschte Position, während die Pumpe ausgeschaltet ist.

Kann der Filter in Salzwasseranlagen eingesetzt werden?

Ja, der LS360SX ist für Salzwassersysteme geeignet. Alle nassen Teile bestehen aus Edelstahl 316, der korrosionsbeständig ist.

Wie führe ich eine Rückspülung durch?

Schalten Sie die Pumpe aus. Drehen Sie das Ventil auf Rückspülen. Schalten Sie die Pumpe ein und spülen Sie 2-3 Minuten, bis das Schauglas klar ist. Schalten Sie die Pumpe aus, stellen Sie auf Nachspülen für 30 Sekunden, dann zurück auf Filtern.

Welche Pumpengröße wird für den Filter empfohlen?

Der Filter ist für Durchflussraten bis 130 GPM (492 L/min) ausgelegt. Verwenden Sie eine Pumpe, die diesen Durchfluss bei Ihrem Systemwiderstand liefert.

Kann der Filter im Winter draußen bleiben?

Ja, das HDPE-Gehäuse ist frostbeständig, aber Sie sollten die Pumpe und das Ventil entleeren und das System winterfest machen. Lassen Sie das Wasser ab und schützen Sie die Komponenten vor Frost.

Wie hoch ist der maximale Betriebsdruck?

Der maximale sichere Betriebsdruck beträgt 50 PSI (3,45 bar) bei 70°F. Überschreiten Sie diesen Druck nicht, um Schäden zu vermeiden.

Welche Wartung ist erforderlich?

Regelmäßige Rückspülung, Überprüfung des Drucks, Reinigung des Ventils und jährliche Inspektion der Dichtungen. Der Sand sollte alle 5-7 Jahre gewechselt werden.

Wo finde ich Ersatzteile für den LS360SX?

Ersatzteile wie Laterale, Dichtungen, Ventilkugeln und Diffusoren sind über autorisierte Hayward-Händler oder online erhältlich. Verwenden Sie die Teilenummern aus der Explosionszeichnung.

BEDIENUNGSANLEITUNG LS360SX HAYWARD

Exterior view of a large industrial pressure vessel with a black handle and top control panel (no visible text or symbols)

LS Series Aquatic Sand Filter

AQUATIC FILTERS

KEY FEATURES

• Ideal for Sensitive Aquatic Environments or Salt Water Systems
• All Wetted Hardware Manufactured from 316 Stainless Steel
• Corrosion Resistant Thermoplastic Housing and Base
  • Durable Flanged Inspection Cover
• Integral Top Diffuser
  • Efficient, Multilateral Underdrain Assembly
• Integral Molded Drain Plug

OPTIONS

• LS Aquatic 6-Way Multiport Valve

TECHNICAL INFORMATION

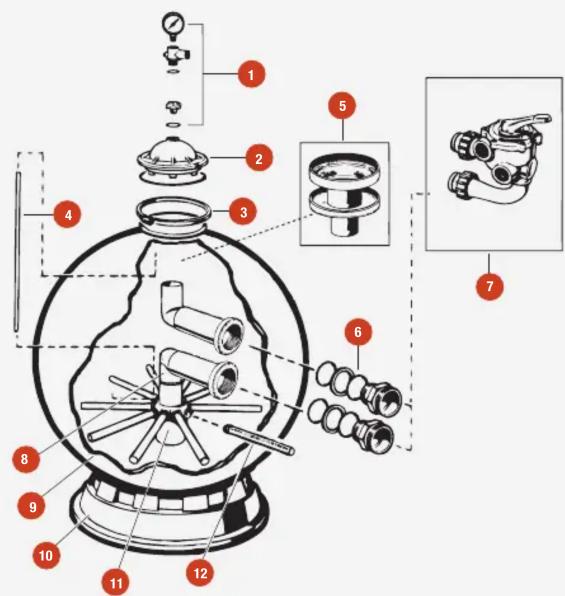

EXPLODED VIEW

SELECTION CHART

SIZE	MATERIAL	END CONNECTIONS	PIPING SIZES	SEALS	FLOW RATE	PRESSURE RATING
31"	HDPE NPT		2"(DN50)	EPDM	99GPM	50PSI @ 70F Non-Shock
36"	130GPM

PATENTED SERVICE-EASE DESIGN

Unique folding ball joint design allows lateral assembly to be easily accessed for simple servicing.

TECHNICAL INFORMATION, CONTINUED

PARTS LIST

1. Relief Valve/Gauge Adapter Assembly 9. Filter Tank
2. Top Closure Dome 10. Filter Support Stand
3. Flange Clamp 11. Folding Lateral Assembly
4. Air Tube 12. Lateral
5. Top Diffuser Assembly
6. Bulkhead Fitting Assembly
7. Vari-Flow Valve Assembly
8. Elbow Assembly

DIMENSIONS

PART NUMBER	HEIGHTin / mm	WIDTHin / mm	Ain / mm	Bin / mm	Cin / mm	Din / mm
LS311SX	39 / 990	31 / 787	21.03 / 534	23.59 / 599	21.62 / 549	24.62 / 625
LS360SX	46 / 1169	36 / 914	23.80 / 604	26.36 / 669	25.45 / 646	28.45 / 723

Dimensions are approximate. Please check dimensions before installing.

FILTER PERFORMANCE DATA

PART NUMBER	EFFECTIVE FILTRATION RATE ft / m	DESIGN FLOW RATE gpm / lpm	MAXIMUM WORKING PRESSURE psi / bar	TURNOVER RATE gph / kl	TURNOVER		SAND REQUIRED lbs / kg
					8 HOURS gal / kl	10 HOURS gal / kl
LS311SX	4.95 / 0.46	99 / 375	50 / 3.45	5,940 / 23	47,520 / 180	59,400 / 225	350 / 159
LS360SX	6.50 / 0.60	130 / 492	50 / 6.45	7,800 / 29	62,000 / 236	78,000 / 295	700 / 318

Based upon 20 GPM per ft. ^2 (815 LPM per m ^2 ).

FILTER SPECIFICATIONS

PART	SPECIFICATION
Filter Type High-rate sand: No. 2 silica sand (0.45 mm - 0.55 mm)
Filter Tank Spherical, Molded High Density Polyethylene
Underdrain	360° self-cleaning slotted laterals, precision installed in ball-joint assembly
Control Valve	LS Aquatic 6-Way Muliport Valve
Support Base	Injection-Molded ABS
Performance Range	99 to 130 GPM (375 to 492 LPM)
Port Size	2" NPT
Pressure Rating	50 PSI @ 70°F Non-Shock
Dimensions	LS311SX - 31" W x 38 5 / 8" H (787 mm x 981 mm)LS360SX - 36" W x 46" H (914 mm x 1168 mm)

Hayward is a registered trademark

of Hayward Industries, Inc

© 2021 Hayward Industries, Inc.
